marklin 36426 User manual

Modell der Baureihe 232
36426

2
BR 232 / 234 - Ludmilla in Deutschland
Im Gegensatz zum Westen, wo man die elektrische Traktion
favorisierte, setzte der Osten mehrheitlich auf Diesellokomo-
tiven, um den unwirtschaftlichen Dampfbetrieb abzulösen.
Für die Deutsche Reichsbahn der DDR wurde im Einverneh-
men mit dem RGW zwischen 1972 und 1982 in mehreren Se-
rien eine neue Großdiesellokfamilie aus Russland, u. a. die
heutige Baureihe 232 der Deutschen Bahn AG, angeschafft.
Diese riesige, sechsachsige, fast 21 Meter lange, dieselelek-
trische Lok hat mit ihren 6 Fahrmotoren eine Dauerleistung,
je nach Serie, bis zu 2.940 kW und eine Höchstgeschwindig-
keit von bis zu 140 km/h. In der DDR waren die Lokomotiven
sowohl vor Güterzügen als auch vor Schnellzügen im
Einsatz. Ihr hohes Gewicht und ihre Achslast von 20 t ließ
eine flächendeckende Verwendung allerdings nicht zu. Das
DR-Personal verpasste der Russin den Namen „Ludmilla“,
der angeblich aus dem BW Leipzig stammt und auch heute
noch gerne für diese Lokomotivfamilie verwendet wird.
Die Baureihe 132, die spätere BR 232, wurde in einer
Stückzahl von 709 Maschinen gebaut und wurde - auch
wegen der bei ihr eingebauten Zugheizung - von der DB AG
übernommen und ist vielerorts noch im Einsatz, während die
anderen Serien bereits ausgemustert oder verkauft wurden.
Einige Lokomotiven wurden auch grundlegend erneuert
und neu motorisiert. Sie stellen heute die neuen Baureihen
233, 234 und 241 dar und versehen gemeinsam mit den
russischen Ludmillas der Serie 232 Dienst auf deutschen
Schienen.
The Class 232 / 234 - Ludmilla in Germany
In contrast to the West, where electric motive power was
favored, the majority of Eastern Europe railroads concentra-
ted on diesel locomotives to replace uneconomical steam
operation. A new family of large diesel locomotives from
Russia, among them the present day Germany Railroad,
Inc.‘s class 232, was purchased between 1972 and 1982
in consultation with the RGW in several series for East
Germany‘s German State Railroad. This immense, six-axle,
almost 21 meter / 69 foot long diesel electric locomotive
with its 6 traction motors had a continuous rating of up to
2,940 kilowatts / 3,943 horsepower and a maximum speed
of up to 140 km/h / 88 mph, depending on the series. These
locomotives were used in East Germany for both freight
trains and express trains. Their great weight and axle load
of 20 metric tons did not allow them to be used everywhe-
re. The DR crews gave this Russian locomotive the name
“Ludmilla“, which apparently came from the maintenance
facility in Leipzig and which is still popularly used for this
family of locomotives.
There were 709 units of the class 132, the later class 232,
built. They were taken over by the DB AG - also due to their
built-in train heating - and are still used in many areas, while
the other series have been retired or sold. Several locomo-
tives were completely overhauled and given new motors.
They represent the new classes 233, 234, and 241 and
provide service in Germany along with class 232 Russian
Ludmilla locomotives.

3
BR 232 / 234 - Ludmilla en Allemagne
Contrairement à l‘Ouest où l‘on favorisait la traction électrique,
l‘Est misait essentiellement sur les locomotives diesel afin de
remplacer la traction vapeur, non rentable. Entre 1972 et 1982
furent acquises pour la Deutsche Reichsbahn de la RDA, en
accord avec la RGW, plusieurs séries d‘une nouvelle famille
de grosses locomotives diesel en provenance de Russie,
dont l‘actuelle série 232 de la Deutsche Bahn AG. Avec ses 6
moteurs de traction, cette énorme locomotive diesel-électrique
à six essieux, de presque 21 mètres de long, peut fournir une
puissance continue allant jusqu‘à 2940 kW selon la série et une
vitesse maximale de 140 km/h. En RDA, ces locomotives étaient
utilisées pour remorquer aussi bien des trains marchandises
que des trains voyageurs rapides. Le poids de celles-ci et leur
charge par essieu de 20 t ne permettaient toutefois pas une
utilisation sur tout le réseau et en fonction de l‘armement de
certaines sections de ligne, la DR devait recourir aux séries
118 et 119. Le personnel de la DR surnomma la machine russe
«Ludmilla», inventé paraît-il au dépôt Leipzig et aujourd‘hui
encore en usage pour cette famille de locomotive.
709 unités de la série 132, future BR 232, furent construites
et ont été reprises par la DB AG - entre autres en raison du
chauffage dont cette série fut équipée ; alors que les autres sé-
ries ont déjà été réformées ou vendues, celle-ci est encore en
service en de nombreux endroits . Certaines locomotives ont
également été rénovées de fond en comble et remotorisées.
Elles représentent aujourd‘hui les nouvelles séries 233, 234 et
241 et font leur service sur les rails allemands en compagnie
des «Ludmilla» russes de la série 232.
BR 232 / 234 - Ludmilla in Duitsland
In tegenstelling tot het Westen, waar men de voorkeur
aan de elektrische tractie gaf, zette het Oosten voor het
merendeel in op diesellocomotieven om het oneconomische
stoombedrijf af te lossen. Voor de Deutsche Reichsbahn in
de DDR werd in het akkoord met de RGW tussen 1972 en
1982 in meerdere series een nieuwe familie grote diesellocs
uit Russland, o.a. de huidige serie 232 van de Deutsche
Bahn AG, aangeschaft. Deze reusachtige, zesassige, bijna
21 meter lange, dieselelektrische loc heeft met haar 6
rijmotoren een continu vermogen, al naar serie, maximaal
2940 kW en een maximumsnelheid van 140 km/h. In de DDR
werden de locomotieven zowel voor goederentreinen als
voor sneltreinen ingezet. Hun hoge gewicht en hun asdruk
van 20t liet een gebruik over het hele land echter niet toe.
Het DR-personeel gaf de Russin de naam “Ludmilla“, die
kennelijk uit het depot Leipzig stamt en ook tegenwoordig
nog graag voor deze locomotieffamilie gebruikt wordt.
Van de serie 132, de latere BR 232, werden in totaal 709
machines gebouwd en ze werden - ook door de bij haar
ingebouwde treinverwarming door de DB AG overgenomen
en wordt op veel plaatsen nog ingezet, terwijl de andere se-
ries reeds buiten dienst gesteld of verkocht werden. Enkele
locomotieven werden ook in principe vernieuwd en opnieuw
gemotoriseerd. Ze vormen tegenwoordig de nieuwe series
233, 234 en 241 en bedienen samen met de Russische
Ludmilla‘s van de serie 232 diensten op Duitse rails.

4
Inhaltsverzeichnis Seite
Sicherheitshinweise 5
Funktionen 5
Schaltbare Funktionen 6
Parameter / Register 17
Wartung und Instandhaltung 18
Ersatzteile 22
Table of Contents Page
Safety Notes 7
Functions 7
Controllable Functions 6
Parameter / Register 17
Service and maintenance 18
Spare Parts 22
Sommaire Page
Remarques importantes sur la sécurité 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 17
Entretien et maintien 18
Pièces de rechange 22
Inhoudsopgave Pagina
Veiligheidsvoorschriften 10
Functies 10
Schakelbare functies 9
Parameter / Register 17
Onderhoud en handhaving 18
Onderdelen 22
Indice de contenido Página
Aviso de seguridad 11
Funciones 11
Funciones posibles 12
Parámetro / Registro 17
El mantenimiento 18
Recambios 22
Indice del contenuto Page
Avvertenze per la sicurezza 13
Funzioni 13
Funzioni commutabili 12
Parametro / Registro 17
Manutenzione ed assistere 18
Pezzi di ricambio 22
Innehållsförteckning Sida
Säkerhetsanvisningar 14
Funktioner 14
Kopplingsbara funktioner 15
Parameter / Register 17
Underhåll och reparation 18
Reservdelar 22
Indholdsfortegnelse Side
Vink om sikkerhed 16
Funktioner 16
Styrbare funktioner 15
Parameter / Register 17
Service og reparation 18
Reservedele 22

5
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Gebrauchsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Allgemeine Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteil des Produktes und müssen deshalb aufbe-
wahrt, sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:01–80
• AdresseabWerk:24
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:BR 232-275
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

6

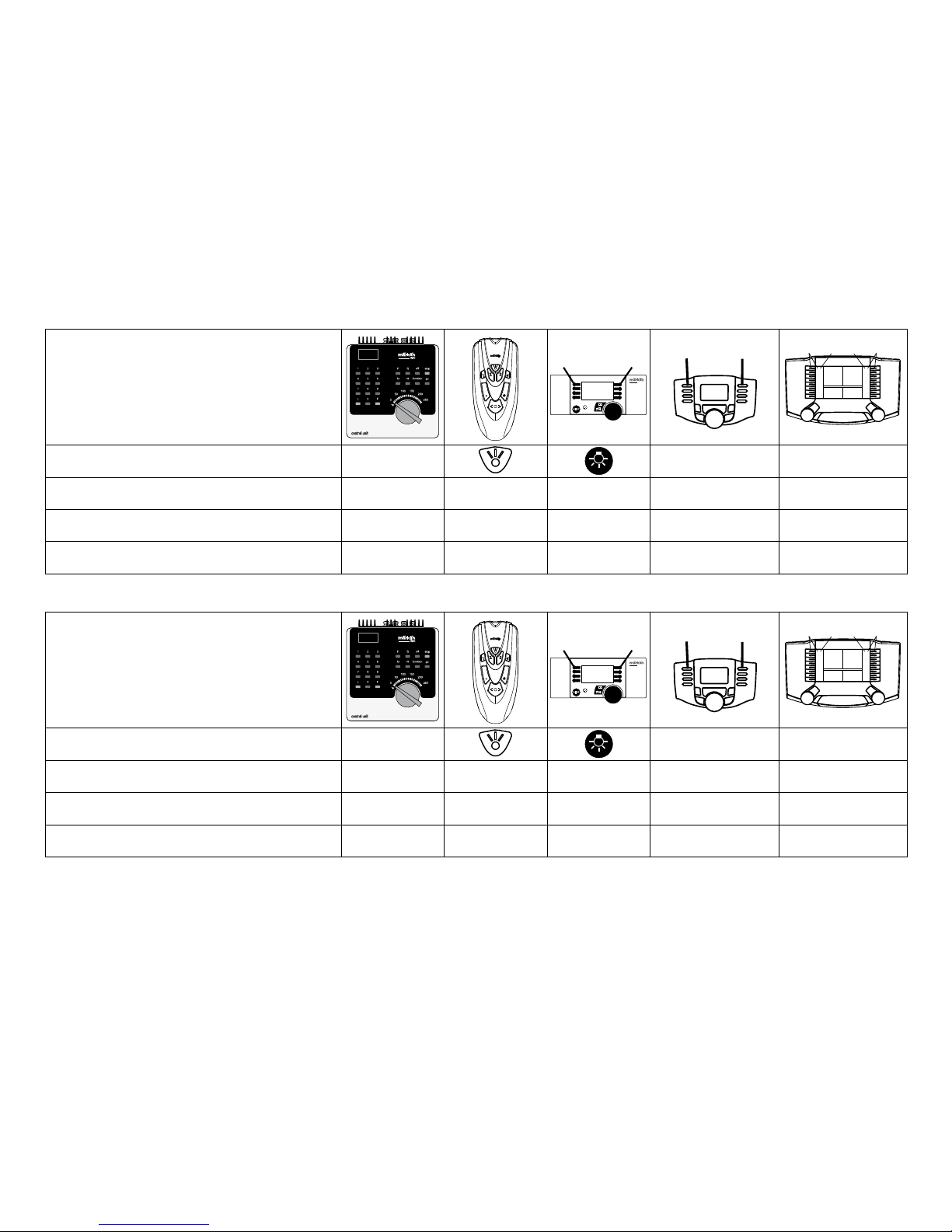

Schaltbare Funktionen
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Operating sounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 6 Function f3 Function f3
ABV f4 Function 4 Function 4 Function f4 Function f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8

7
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:01–80
• Addresssetatthefactory:24
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:BR 232-275
• Adjustableacceleration(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• PaycloseattentiontothesafetyNotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
General Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitageneconvientpaspourl’exploitationenmode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
Indications générales
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,adres-
ses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Tout recours à une garantie commerciale ou contractuelle ou à une
demandededommages-intérêtestexclusidespiècesnonautorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklinsonttransformésetsilespiècesd’autresfabricantsmontées
ou la transformation constituent la cause des défauts et / ou dommages
apparus.C’estàlapersonneet/oulasociétéresponsabledumontage
/delatransformationouauclientqu’incombelachargedeprouverque
lemontagedespiècesd’autresfabricantssurdesproduitsMärklinoula
transformationdesproduitsMärklinn’estpasàl’originedesdéfautsetou
dommages apparus.
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:01–80
• Adresseencodéeenusine:24
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:BR 232-275
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

9
Fonctions commutables
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8
Schakelbare functies
Digital/Systems
Frontverlichting function/off Functie f0 Functie f0
Bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV f4 Functie 4 Functie 4 Functie f4 Functie f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8

10
onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de
oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.
Werking
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:01–80
• Vanafdefabriekingesteld:24
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:BR 232-275
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
winkelier wenden.
• http://www.maerklin.com/en/imprint.html
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in
Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onder-
delen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade
was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde

11
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
decorrientepropio(MärklinAC–MärklinDelta–
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Informaciones generales
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Seexcluyetododerechodegarantía,prestacióndegarantíaeindemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sidomodicadoscuandolapiezasajenasmontadasolamodicaciónseanlas
causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o
empresaoelclienteresponsabledelmontajeomodicaciónseráelresponsab-
ledeprobaryalegarqueelmontajedepiezasajenasolamodicaciónen/de
productos Märklin no son las causas de los desperfectos y/o daños surgidos.
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:01–80
• Códigodefábrica:24
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:BR 232-275
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

12
Funciones posibles
Digital/Systems
Faros frontales function/off Funciónf0 Funciónf0
ruidodeexplotación f2 Función2 Función2 Funciónf2 Funciónf2
Ruido:Bocina f3 Función3 Función6 Funciónf3 Funciónf3
ABV f4 Función4 Función4 Funciónf4 Funciónf4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8
Funzioni commutabili
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:tromba f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8

13
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:01–80
• Indirizzodifabbrica:24
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:BR 232-275
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsis-
tema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etransfor-
matori che corrispondono alla Vostra tensione di rete
locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umiditàdell’aria.
Avvertenze generali
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• PerriparazioniopartidiricambioVipreghiamodirivolger
Vi al Vostro rivenditore specialista Märklin.
• http://www.maerklin.com/en/imprint.html
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al

14
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:01–80
• Adressfråntillverkaren:24
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:BR 232-275
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• http://www.maerklin.com/en/imprint.html
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.

15
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Trafikljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8
Styrbare funktioner
Digital/Systems
Frontbelysning function/off Funktion f0 Funktion f0
Driftslyd f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Lyd:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
STOP mobile station
systems
15
f0 - f3 f4 - f7 f0 f8 f0f8

16
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:01–80
• Adresseabfabrik:24
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:BR 232-275
• Indstilleligopstartforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,opstarts-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
ertilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• AnvendkunAC-AC-omformereogtransformatorer,der
passertildenlokalenetspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
Generelle oplysninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.

17
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)* 255
Anfahrverzögerung•Accelerationdelay•Temporisationaccélération•
Optrekvertraging•Regulaciónarranque•Ritardodiavviamento•
Igångsättningsreglering•Kørselsforsinkelse 03 01 - (63)* 255
Bremsverzögerung•Brakingdelay•Temporisationdefreinage•
Afremvertraging•Frenadolento•Ritardodifrenatura•
Bromsfördröjning•Bremseforsinkelse 04 01 - (63)* 255
Höchstgeschwindigkeit•Maximumspeed•Vitessemaximale•
Maximumsneilheid•Velocidadmáxima•Velocitàmassima•
Toppfart•Maksimalhastighed 05 01 - (63)* 255
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
Lautstärke•Volume•Volumehaut-parleur•Volume•
Volumendelsonido•Intensitàdelsuono•Ljudstyrka•Lydstyrke 63 01 - (63) 255
* () = Control Unit 6021

18
1.
2.
1.
3.

19
2 mm

20
1.
2.
