marklin 37419 User manual

Modell der Reihe Rc 2
37419

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents: Page
Information about the prototype 5
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning: Sida
Information om förebilderna 4
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Information om förebilderna:
Med elloket Rc1 fick svenska Statens Järnvägar (SJ) redan år
1967 sitt första serietillverkade lok i en lokserie med thyri-
storstyrning. År 1969 följdes denna lokserie av en ny, förbättrad
och lättare variant av loket, Rc2, som i sin tur år 1970 följdes av
de ännu snabbare loken i serie Rc3. År 1975 kom ytterligare en
förbättrad variant, Rc4, med lätt ombyggt chassi och försett med
inbyggd slirskyddskontroll. 1982 kom Rc5 med nya motorer och
större takströmavtagare och strax därefter, 1985, så kom den
ännu snabbare lokvarianten Rc6.
lla lokens grundkonstruktion, avseende design, mått på
karosserier och underreden har förblivit i stort sett oförändrad
under årens lopp. Detta gäller även de 4 ASEA-motorernas
maskinstyrka på tillsammans 3.600 kW. Högsta tillåtna hastighet
för standardversionerna är 135 km/h och för de snabbare
versionerna 160 km/h. Lokens totalvikt varierade mellan 80 t, 76,8
t och 78 t.
Informationen zum Vorbild:
Mit der Elektrolokomotive Rc1 erhielten die Schwedischen
Staatsbahnen (SJ) schon 1967 die erste serienmäßig mit Thyri-
storsteuerung ausgerüstete Lokomotivbaureihe. Ab 1969 folgten
die verbesserte, leichtere Reihe Rc2 und 1970 die schnellere
Rc3, ab 1975 die am Chassis leicht veränderte Rc4 mit Schleu-
derschutz. Neue Motoren und größere Dachlüfter hatten die Rc5
ab 1982 erhalten und die wiederum schnellere Rc6 ab 1985.
Die Grundkonstruktion, Aufbau- und Fahrgestellmaße sowie das
Design sind bei allen Maschinen nahezu gleich geblieben, eben-
so die Leistung der 4 ASEA-Motoren mit zusammen 3.600 kW.
Die zulässige Höchstgeschwindigkeit beträgt 135 km/h, bei den
schnelleren Versionen 160 km/h. Das Gesamtgewicht entwickelte
sich von 80 t über 76,8 t auf 78 t.

5
Information about the prototype
As early as 1967 the Swedish State Railways (SJ) acquired in the
Rc1 electric locomotive their first regular production locomotive
class equipped with thyristor control. Starting in 1969 came the
improved, lighter in weight class Rc2 and in 1970 the faster Rc3,
starting in 1975 the Rc4 with modest changes in the frame and
with wheel slip control. New motors and larger roof vents were
applied to the Rc5 starting in 1982 and the still faster Rc6 starting
in 1985.
The basic design, body and driving gear dimensions has
remained almost the same with all of these units, including the
4 ASEA motors’ total output of 4,828 horsepower. The maximum
permissible speed is 135 km/h / 84 mph, 160 km/h / 100 mph for
the faster versions. The total weight has changed from 80 metric
tons to 76.8 metric tons and finally 78 metric tons.
Informations concernant la locomotive réelle
Avec la locomotive Rc1, les Chemins de fer Suédois (SJ) inau-
guraient, déjà en 1967, la première série de machines équipées
en série de la régulation par thyristors. A partir de 1969, on a
vu apparaître la série Rc2, plus légère et améliorée et, en 1970,
la série Rc3 plus rapide encore. Enfin, en 1975, naissait la série
Rc4 légèrement modifiée au niveau du châssis avec système
d’antipatinage.
A partir de 1985 sortaient la série Rc5 équipée de
nouveaux moteurs et de plus gros ventilateurs de toiture ainsi que
la série Rc6 plus rapide encore que les précédentes.
La construction de base, les dimensions de la caisse et du
châssis ainsi que le design sont restés à peu identiques sur toutes
les locomotives. De même, la puissance des 4 moteurs ASEA,
équivalente à 3 600 kW, est restée inchangée. La vitesse maxima-
le autorisée atteint 135 km/h mais, sur les versions plus rapides,
elle peut atteindre 160 km/h. Le poids total est passé de 80 t à 76,8
pour atteindre finalement 78 t.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
(Märklin Wechselstrom, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinderBedie-
nungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtigkeit
aus.
•ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBestand-
teile des Produktes und müssen deshalb aufbewahrt sowie bei
Weitergabe des Produktes mitgegeben werden.
•FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• Wartung,InstandhaltungundReparaturendürfennurdurch
Erwachsene durchgeführt werden.
•GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
•Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:10
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:Rc2 009 TAGAB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsverzöge-
rung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechselfunkti-
onen zur Verfügung.

7

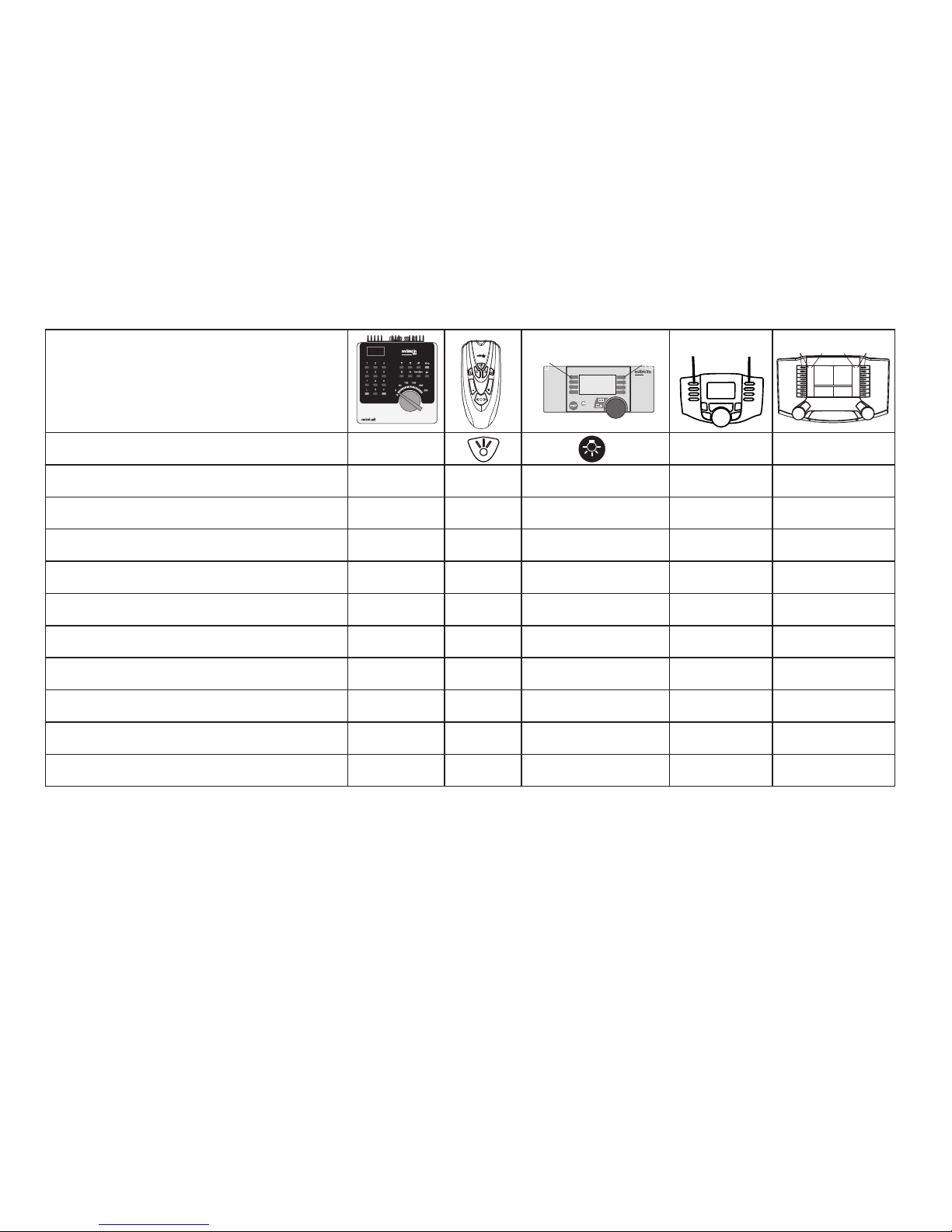

Schaltbare Funktionen
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Geräusch:Bahnhofsansage f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhornlang f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 3 Funktion f5 Funktion f5
Geräusch:Schaffnerpff — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Signalhornkurz — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Kompressor — — Funktion 7 Funktion f8 Funktion f8
Geräusch:Pressluft — — — Funktion f9 Funktion f9
Rangiergang — — — Funktion f10 Funktion f10
STOP mobile station
systems
15F0 F4 f0 f8 f0f8

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:10
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:Rc2 009 TAGAB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransformers
that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrommore
than one transformer.
•Paycloseattentiontothesafetynotesintheinstructionsfor
your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
•Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
•WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
•PleaseseeyourauthorizedMärklindealerforrepairsorspare
parts.
• Maintenance,servicing,andrepairsmayonlybedoneby
adults.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
Headlights function/off Function f0 Function f0
Soundeffect:Stationannouncements f1 Function 1 Function 8 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Hornlong f3 Function 3 Function 6 Function f3 Function f3
ABV off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 3 Function f5 Function f5
Soundeffect:Conductorwhistle — — Function 1 Function f6 Function f6
Soundeffect:Shorthornblast — — Function 5 Function f7 Function f7
Soundeffect:compressor — — Function 7 Function f8 Function f8
Soundeffect:compressedair — — — Function f9 Function f9
Low speed switching range — — — Function f10 Function f10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurlasécurité
décrites dans le mode d’emploi de votre système d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,la
voie de raccordement doit être déparasitée. A cet effet, utili-
ser le set de déparasitage réf. 74046. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àdefortes
variations de température ou à un taux d‘humidité important.
•ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
•Pourtouteréparationouremplacementdepièces,adresses-
vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
• Seulesdespersonnesadultessonthabilitéespourl’entretien,
la maintenance et les réparations.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:10
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:Rc2 009 TAGAB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
•Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.

11
Fonctions commutables
Fanal function/off Fonction f0 Fonction f0
Bruitage:Annonceengare f1 Fonction 1 Fonction 8 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:trompe,signallong f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 3 Fonction f5 Fonction f5
Bruitage:SifetContrôleur — — Fonction 1 Fonction f6 Fonction f6
Bruitage:trompe,signalcourt — — Fonction 5 Fonction f7 Fonction f7
Bruitage:Compresseur — — Fonction 7 Fonction f8 Fonction f8
Bruitage:Aircomprimé — — — Fonction f9 Fonction f9
Vitesse de manœuvre — — — Fonction f10 Fonction f10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

12
•Afdanken:www.maerklin.com/en/imprint.html
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:10
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:Rc2 009 TAGAB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/afrem-
vertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem
(Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
•Alleennet-adaptersentransformatorengebruikenwaarvande
aangegeven netspanning overeenkomt met de netspanning ter
plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschriftenindegebruik-
saanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
•OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
•VoorreparatieofonderdelenkuntuzichtotuwMärklinhande-
laar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegdegaran-
tiebewijs.
• Onderhoud,herstellingenenreparatiesmogenalleendoor
volwassenen uitgevoerd worden.

13
Schakelbare functies
Frontverlichting function/off Functie f0 Functie f0
Geluid:stationsomroep f1 Functie 1 Functie 8 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoornlang f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 3 Functie f5 Functie f5
Geluid:conducteuruit — — Functie 1 Functie f6 Functie f6
Geluid:signaalhoornkort — — Functie 5 Functie f7 Functie f7
Geluid:compressor — — Functie 7 Functie f8 Functie f8
Geluid:perslucht) — — — Functie f9 Functie f9
Rangeerstand — — — Functie f10 Functie f10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta – Märklin Digital
o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
•Laalimentacióndelalocomotoradeberárealizarsedesdeuna
sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad del
aire elevada.
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparteíntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a otro.
•Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
• Elmantenimiento,laconservaciónylasreparacionesdeben
ser realizadas siempre por adultos.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:10
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:Rc2 009 TAGAB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranqueyfrenado,
velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•Enfuncionamientoenmodoanalógicoestándisponiblesúni-
camentelasfuncionesdetracciónydealternanciadeluces.

15
Funciones posibles
Faros frontales function/off Funciónf0 Funciónf0
Ruido:Locuciónhabladaenestaciones f1 Función1 Función8 Funciónf1 Funciónf1
Ruido:Ruidodeexplotación f2 Función2 Función2 Funciónf2 Funciónf2
Ruido:Bocinadeaviso,sonidoagudo f3 Función3 Función6 Funciónf3 Funciónf3
ABV apagado f4 Función4 Función4 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función3 Funciónf5 Funciónf5
Ruido:SilbatodeRevisor — — Función1 Funciónf6 Funciónf6
Ruido:Bocinadeaviso,señalcorta — — Función5 Funciónf7 Funciónf7
Ruido:Compresor — — Función7 Funciónf8 Funciónf8
Ruido:Airecomprimido — — — Funciónf9 Funciónf9
Maniobrar (velocidad lenta) — — — Funciónf10 Funciónf10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

16
•Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:10
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:Rc2 009 TAGAB
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ritardodi
avviamento/frenatura,velocitàmassima):tramiteControlUnit,
Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconunsistemadi
funzionamento adeguato per questa (Märklin AC, Märklin Delta,
Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodiali-
mentazione deve essere protetto dai disturbi. A tale scopo si deve
impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi
non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare diretto, a
forti escursioni di temperatura oppure a elevata umidità dell’aria.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigo-
losi.
Avvertenze importanti
•Leistruzionidiimpiegoel‘imballagiocostituisconouncomponen-
te sostanziale del prodotto e devono pertanto venire conservati
nonché consegnati insieme in caso di ulteriore cessione del
prodotto.
•Perleriparazioniolepartidiricambio,contrattareilrivendi-
tore Märklin.
• Manutenzione,tenutainefcienzaeriparazionipossono
venire eseguite soltanto da parte di adulti.

17
Funzioni commutabili
Illuminazione di testa function/off Funzione f0 Funzione f0
Rumore:annunciodistazione f1 Funzione 1 Funzione 8 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:trombadisegnalazionelunga f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 3 Funzione f5 Funzione f5
Rumore:schiodicapotreno — — Funzione 1 Funzione f6 Funzione f6
Rumore:trombadisegnalazionebreve — — Funzione 5 Funzione f7 Funzione f7
Rumore:compressore — — Funzione 7 Funzione f8 Funzione f8
Rumore:ariacompressa — — — Funzione f9 Funzione f9
Andatura da manovra — — — Funzione f10 Funzione f10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:10
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:Rc2 009 TAGAB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassade
för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/analog
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 74046 med avstörning och överbelast-
ningsskydd. Avstörningsskyddet får inte användas vid digital
körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
•VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
•KontaktadinMärklinfackhandlareförreparationerochreserv-
delar.
• Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
•Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud:Stationsutrop f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 3 Funktion f5 Funktion f5
Ljud:Konduktörvissla — — Funktion 1 Funktion f6 Funktion f6
Ljud:Signalhornkort — — Funktion 5 Funktion f7 Funktion f7
Ljud:Kompressor — — Funktion 7 Funktion f8 Funktion f8
Ljud:Tryckluft — — — Funktion f9 Funktion f9
Rangerkörning — — — Funktion f10 Funktion f10
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:10
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:Rc2 009 TAGAB
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/brem-
seforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,derer
tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(MärklinAC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,derpasser
til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkildead
gangen.
•Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet74046.
Støjdæmpningssætteterikkeegnettildigitaldrift.
•Modellenmåikkeudsættesfordirektesollys,storetemperatu-
rudsvingellerhøjluftfugtighed.
•ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetogskal
derforgemmesogmedfølge,hvisproduktetgivesvideretil
andre.
•ForreparationellerreservedelebedesDehenvendeDemtil
Deres Märklinforhandler.
• Service,vedligeholdelseogreparationermåkunudføresaf
voksne.
•Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
