marklin 37684 User manual

Modell der Elektrolokomotive Reihe 1018.4
37684

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents:
Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire :
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave:
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido:
Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto:
Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioi 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning:
Sida
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Ställbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse:
Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild:
Aufgrund der guten Erfahrungen mit den Baureihen E 04 und
E 17 hatte die AEG im Jahre 1933 den Auftrag zur Entwicklung
einer Lokomotive für den schweren Schnellzugdienst erhalten.
Zur Kraftübertragung auf die Treibräder bevorzugte die AEG
wiederum den seit Jahren erfolgreichen Federtopfantrieb. Die
Lauf- und die benachbarte Treibachse wurden im AEG-Krauss-
Helmholtz-Gestell gelagert.
Die Lokomotive erwies sich mit ihrer Leistung von 2.800 kW und
einer Höchstgeschwindigkeit von 150 km/h als überaus leistungs-
fähig.
Als stärkste Einrahmenlokomotive erhielt die E 18 auf der Pariser
Weltausstellung 1937 den Grand Prix.
Vor 1945 wurden 53 Maschinen in Dienst gestellt, nach dem Krieg
kamen noch 2 weitere dazu.
Die E 18 war nach 1945 mit 41 Stück in Westdeutschland, 6 Stück
in der DDR und 2 in Österreich vertreten. Die restlichen 6 Stück
gingen im Krieg verloren.
Bei der DB entfernte man die Schürze unterhalb der Pufferbohle
und baute bei fast allen E 18 ab 1966 die Lampen um. Das vor-
liegende Modell der E 18 06 zeigt den Zustand der Lok noch mit
den alten, im Aufbau integrierten Lampen und 4 statt ursprünglich
6 Sandkästen je Seite.
Information about the Prototype:
In 1933 AEG was given the contract for the development of a loco-
motive for heavy express service, based on the good experience
with the classes E 04 and E 17. AEG once again preferred the suc-
cessful quill drive for transmitting power to the driving wheels.
The pilot axle and the nearest driving axle were mounted in the
AEG-Krauss-Helmholtz frame.
This locomotive was quite powerful with its output of 2,800 kilo-
watts/3,754 horsepower and a maximum speed of 150 km/h/
94 mph.
The E 18 was awarded the Grand Prix at the Paris World Exposi-
tion in 1937 as the most powerful single-frame locomotive.
Fifty-three units were placed into service before 1945; 2 more
were added after the war. After 1945 there were 41 units of the E
18 in West Germany, 6 units in East Germany, and 2 units in Aus-
tria. The remaining 6 units were lost in the war.
The DB removed the skirting under the buffer beams and rebuilt
the headlights on almost all of the E 18 locomotives starting in
1966. The model before you of road number E 18 06 shows the lo-
comotive as it looked with the old headlights flush with the curve
of the locomotive‘s superstructure and with 4 instead of the origi-
nal 6 sand boxes on each side.

5
Informations concernant la locomotive réelle:
Grâce à l’expérience faite avec les séries E 04 et E 17, l’AEG reçut
en 1933 la commande pour la conception d‘une locomotive pou-
vant assurer le service de trains lourds rapides. Pour la trans-
mission de la force motrice sur les roues motrices, l’AEG donna
la préférence à l’entraînement à ressorts hélicoïdaux, qui avait
su faire ses preuves depuis des années. Les essieux porteurs et
les essieux moteurs furent logés dans le châssis AEG-Krauss-
Helmholtz.
Avec une puissance de 2.800 kW et une vitesse maximale de
150 km/h, la locomotive s’avéra très performante.
En tant que locomotive à châssis unique la plus puissante, la
E 18 se vit décerner en 1937 le grand prix de l’exposition mondiale
à Paris.
Cinquante-trois machines furent mises en service jusqu’en 1945,
deux autres après la guerre.
Après 1945, la E 18 était représentée avec 41 unités en Allemagne
de l’Ouest, 6 unités en RDA et 2 unités en Autriche. Les 6 unités
restantes furent perdues pendant la guerre.
A la DB, on retira le tablier au-dessous de la traverse de choc et
à partir de 1966, les feux furent modifiés sur presque toutes les
E18.LeprésentmodèledelaE1806montrel’étatdelalocoencore
avec les anciens feux, intégrés dans la superstructure, et avec
4 sablières par côté au lieu de 6 à l‘origine.
Informatie van het voorbeeld:
Op basis van de goede ervaringen met de serie E 04 en E 17 kreeg
AEG in 1933 de opdracht voor het ontwikkelen van een locomotief
voor de zware sneltreindienst. Voor het overbrengen van het op-
gewekte vermogen op de drijfwielen, gaf AEG weer de voorkeur
aan de al jaren beproefde “Federtopfantrieb”. De loopassen en
de naastliggende drijfassen werden in een AEG-Krauss-Helm-
holtz-frame gelagerd.
De locomotief bewees zich met een vermogen van 2.800 kW en
een maximumsnelheid van 150 km/h als zeer krachtig.
Als sterkste locomotief met een star frame, ontving de E 18 op de
Wereldtentoonstelling van 1937 in Parijs de Grand Prix.
Voor 1945 werden er 53 machines in dienst genomen en na de
oorlog kwamen er nog 2 bij. De E 18 was na 1945 met 41 stuks in
West-Duitsland, 6 stuks in de DDR en 2 stuks in Oostenrijk verte-
genwoordigd. De andere 6 haalden het eind van de oorlog niet. Bij
de DB verwijderde men de afscherming onder de bufferbalk en
verving vanaf 1966 bij vrijwel alle E 18 de frontseinen. Het model
van de E 18 06 geeft de toestand van de loc weer met de oude,
nog in de opbouw geïntegreerde frontseinen en 4 in plaats van de
6 oorspronkelijke zandkisten per zijde.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
(Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinderBedie-
nungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtigkeit
aus.
•ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBestand-
teile des Produktes und müssen deshalb aufbewahrt sowie bei
Weitergabe des Produktes mitgegeben werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
•Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:18
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:1018.04 ÖBB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsverzöge-
rung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
•ImAnalogbetriebstehennurdieFahr-undLichtwechselfunkti-
onen zur Verfügung.

7

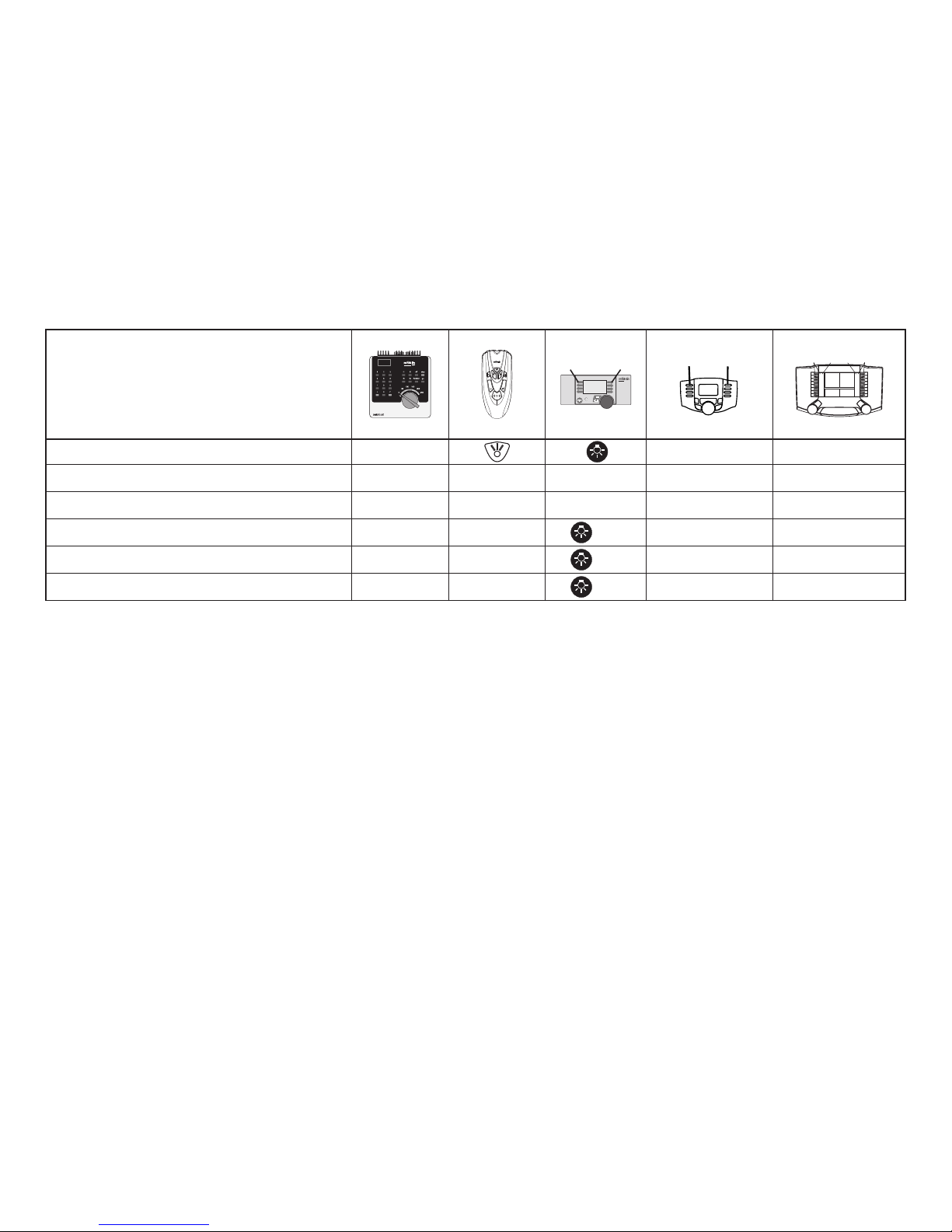

Schaltbare Funktionen
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Geräusch:Pfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Spitzensignal an Lokseite 2 aus — — + 1 f0 + f6 f0 + f6
Spitzensignal an Lokseite 1 aus — — + 8 f0 + f8 f0 + f8
Doppel-A-Licht — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:18
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:1018.04 ÖBB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperatingsystem
designed for it (Märklin AC, Märklin Delta, Märklin Digital or
Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransformers
that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrommore
than one transformer.
•Paycloseattentiontothesafetynotesintheinstructionsfor
your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
•Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
•WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
•PleaseseeyourauthorizedMärklindealerforrepairsorspare
parts.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
Soundeffect:whistleblast f3 Function 3 Function 4 Function f3 Function f3
ABV off f4 Function 4 Function 2 Function f4 Function f4
Headlights at lokomotive end 2 off — — + 1 f0 + f6 f0 + f6
Headlights at lokomotive end 1 off — — + 8 f0 + f8 f0 + f8
Double A switching light — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un système
d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital
ou Märklin Systems)
.
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurlasécurité
décrites dans le mode d’emploi de votre système d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,la
voie de raccordement doit être déparasitée. A cet effet, utili-
ser le set de déparasitage réf. 74046. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àdefortes
variations de température ou à un taux d‘humidité important.
•ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
•Pourtouteréparationouremplacementdepièces,adresses-
vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:18
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:1018.04 ÖBB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
• Diversesfonctionscommutables.
•Enmoded’exploitationanalogique,seuleslesfonctionsrela-
tives à la conduite et à l‘inversion des feux sont disponibles.

11
Fonctions commutables
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Bruitage:sifet f3 Fonction 3 Fonction 4 Fonction f3 Fonction f4
ABV desactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Fanal de la cabine de conduite 2 éteint — — + 1 f0 + f6 f0 + f6
Fanal de la cabine de conduite 1 éteint — — + 8 f0 + f8 f0 + f8
Feu de manœuvre double A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:18
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:1018.04 ÖBB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/afrem-
vertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Diverseschakelbarefuncties.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•
De loc mag alleen met een daarvoor bestemd bedrijfssysteem
(Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
•Alleennet-adaptersentransformatorengebruikenwaarvande
aangegeven netspanning overeenkomt met de netspanning ter
plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschriftenindegebruik-
saanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
•OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
•VoorreparatieofonderdelenkuntuzichtotuwMärklinhande-
laar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegdegaran-
tiebewijs.
•Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Frontverlichting function/off Functie f0 Functie f0
Geluid:uit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Frontverlichting Cabine 2 uit — — + 1 f0 + f6 f0 + f6
Frontverlichting Cabine 1 uit — — + 8 f0 + f8 f0 + f8
Rangeerlicht dubbel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta – Märklin Digital
o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
•Laalimentacióndelalocomotoradeberárealizarsedesdeuna
sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad del
aire elevada.
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte íntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a otro.
•Parareparacionesorecambioscontacteconsuproveedor
Märklin especializado.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:18
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:1018.04 ÖBB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranqueyfrenado,
velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Diversasfuncionesgobernables.
•Enfuncionamientoenmodoanalógicoestándisponiblesúni-
camentelasfuncionesdetracciónydealternanciadeluces.

15
Funciones posibles
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Faros frontales function/off Funciónf0 Funciónf0
Ruido del silbido f3 Función3 Función4 Funciónf3 Funciónf3
ABV apagado f4 Función4 Función2 Funciónf4 Funciónf4
Faros frontales a la cabina 2 de enganche — — + 1 f0 + f6 f0 + f6
Faros frontales a la cabina 1 de enganche — — + 8 f0 + f8 f0 + f8
Luces de maniobra doble A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:18
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:1018.04 ÖBB
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ritardodi
avviamento/frenatura,velocitàmassima):tramiteControlUnit,
Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Svariatefunzionalitàcommutabili.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasformatori
che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodiali-
mentazione deve essere protetto dai disturbi. A tale scopo si deve
impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi
non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare diretto, a
forti escursioni di temperatura oppure a elevata umidità dell’aria.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigo-
losi.
Avvertenze importanti
•Leistruzionidiimpiegoel‘imballagiocostituisconouncomponen-
te sostanziale del prodotto e devono pertanto venire conservati
nonché consegnati insieme in caso di ulteriore cessione del
prodotto.
•Perleriparazioniolepartidiricambio,contrattareilrivendi-
tore Märklin.
•Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html

17
Funzioni commutabili
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Rumore:schio f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Illuminazione di testa della cabina 2 spento — — + 1 f0 + f6 f0 + f6
Illuminazione di testa della cabina 1 spento — — + 8 f0 + f8 f0 + f8
Fanale di manovra a doppia A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:18
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:1018.04 ÖBB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Olikainställbarafunktioner.
•Vidanalogkörningärendastdenautomatiskaljusväxlings-
funktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassade
för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/analog
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 74046 med avstörning och överbelast-
ningsskydd. Avstörningsskyddet får inte användas vid digital
körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
•VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
•KontaktadinMärklinfackhandlareförreparationerochreserv-
delar.
•Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Ställbara funktioner
STOP mobile station
systems
15F0 F4
f0 f8 f0f8
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud:Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Frontstrålkastare Förarhytt 2 från — — + 1 f0 + f6 f0 + f6
Frontstrålkastare Förarhytt 1 från — — + 8 f0 + f8 f0 + f8
Rangerljus dubbel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:18
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:1018.04 ÖBB
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/brem-
seforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Diversestyrbarefunktioner.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,derer
tilgængelige.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(MärklinAC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,derpasser
til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkildead
gangen.
•Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet74046.
Støjdæmpningssætteterikkeegnettildigitaldrift.
•Modellenmåikkeudsættesfordirektesollys,storetemperatu-
rudsvingellerhøjluftfugtighed.
•ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•
Betjeningsvejledningogemballagehørertilproduktetogskal
derforgemmesogmedfølge,hvisproduktetgivesvideretilandre.
•ForreparationellerreservedelebedesDehenvendeDemtil
Deres Märklinforhandler.
•Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
