marklin 37686 User manual

Modell der Diesellokomotive NOHAB DI3 3.602
37686

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 3
Sicherheitshinweise 8
Wichtige Hinweise 8
Funktionen 8
Schaltbare Funktionen 9
Parameter / Register 12

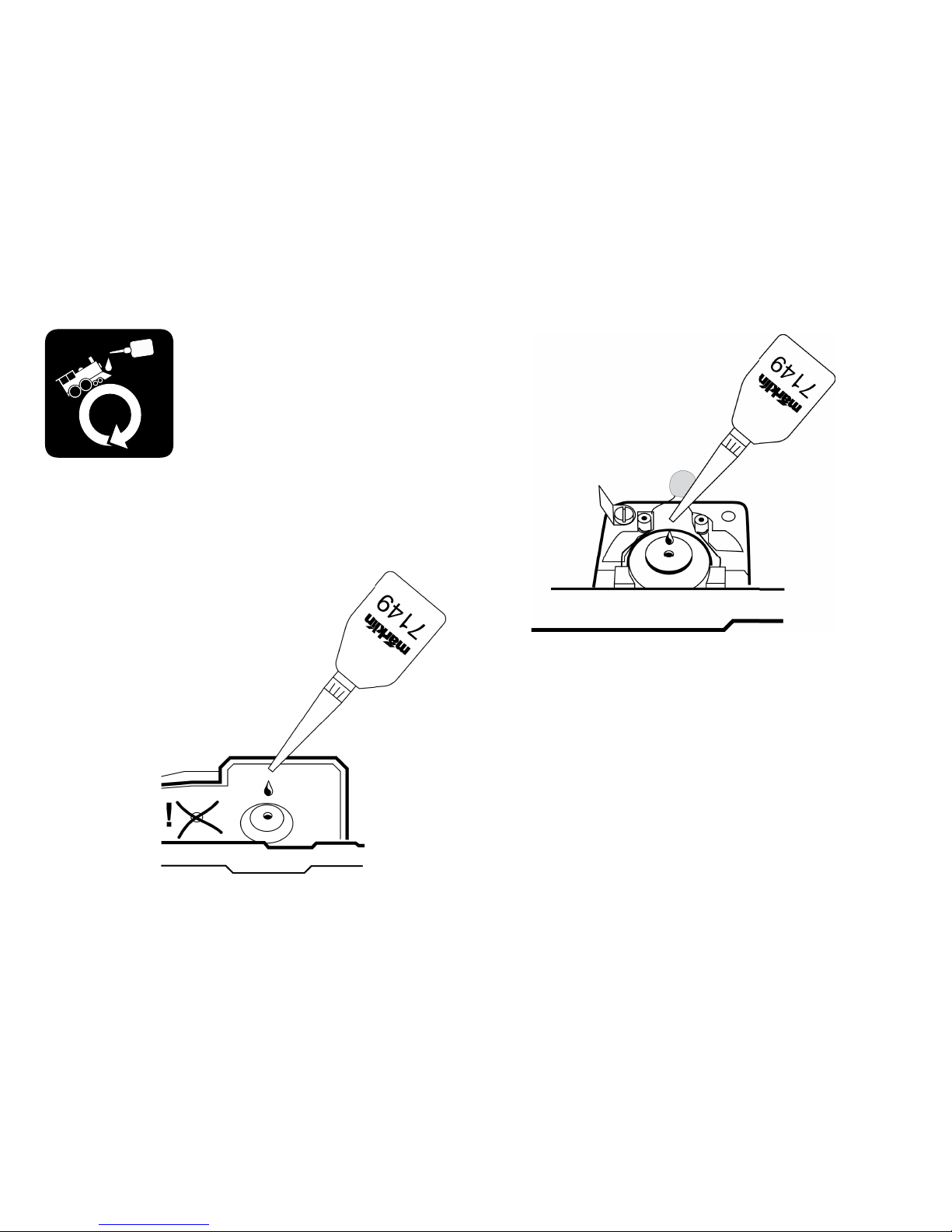

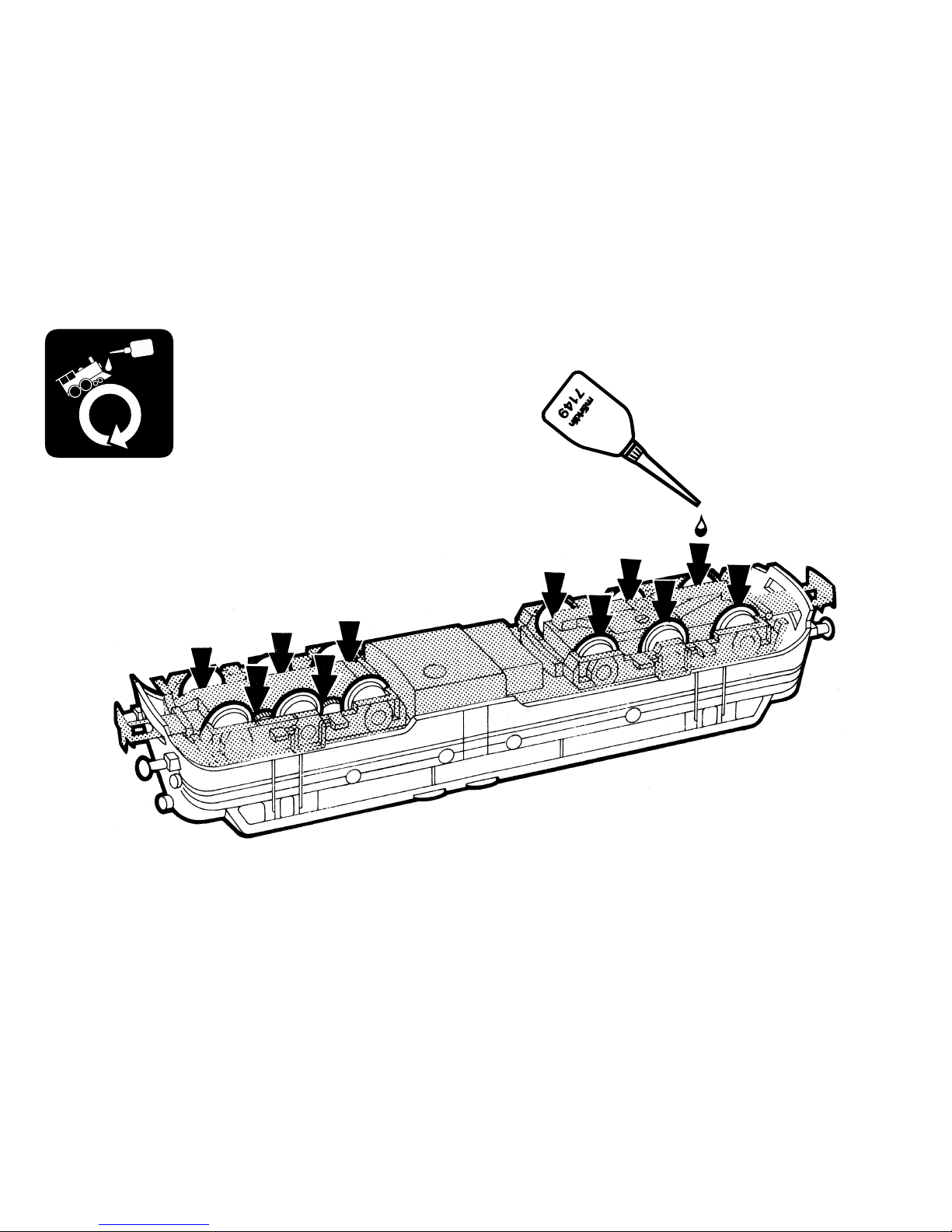

Wartung und Instandhaltung 13
Ersatzteile 18
Table of Contents:
Page
Information about the prototype 3
Safety Notes 10
Important Notes 10
Functions 10
Controllable Functions 11
Parameter / Register 12
Service and maintenance 13
Spare Parts 18
Innehållsförteckning
Sidan
Säkerhetsanvisningar 6
Viktig information 6
Funktioner 6
Kopplingsbara funktioner 7
Parameter / Register 12
Underhåll och reparation 13
Reservdelar 18
Indholdsfortegnelse
Side
Vink om sikkerhed 4
Vigtige bemærkninger 4
Funktioner 4
Styrbare funktioner 5
Parameter / Register 12
Service og reparation 13
Reservedele 18

3
Informationen zum Vorbild
In den 1950er-Jahren entwickelte General Motors eine
Standardlokomotive für europäische Bahngesellschaften.
Obwohl diese Lokomotiven recht „amerikanisch“ aussehen,
handelt es sich um einen Entwurf, der niemals in den USA
gefahren ist, dafür in Europa aber als Lizenzbau sehr bekannt
wurde und sogar bis nach Osteuropa vordrang. Diese Mehr-
zwecklokomotiven werden dieselelektrisch angetrieben. Der
Strom für die an den Achsen liegenden Antriebsmotoren
wird in der Lokomotive von Generatoren erzeugt, die ihrer-
seits von Dieselmotoren angetrieben werden. Mit ihren rund
1.300 kW Antriebsleistung wird diese Lokomotive vor leich-
ten Güterzügen, aber auch vor Personen- und Schnellzügen
eingesetzt und erreicht eine Höchstgeschwindigkeit von
140 km/h.
Die „Europalok“ wird mit geringen Modifikationen in Däne-
mark, Norwegen, Belgien, Luxemburg sowie Ungarn einge-
setzt.
Information about the prototype
In the 1950’s General Motors developed a standard locomo-
tive for European railroads. Although these locomotives look
quite “American”, they are a design which was never op-
erated in the USA. Rather, they were well known in Europe
as a licensed design and they even penetrated into Eastern
Europe. These general purpose locomotives are diesel-
electrics. The electricity for the traction motors mounted on
the axles is produced by generators which are in turn driven
by diesel motors. With a generated output of around 1.300
kilowatts, these locomotives are used for light freight trains
as well as passenger and express passenger trains and they
reach a maximum speed of 140 km/h (87.5 m.p.h.).
The “Europa Locomotive” is used with slight modifications
in Denmark, Norway, Belgium and Luxemburg as well as in
Hungary.

4
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:12
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:Di 3 602 NSB
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Diversestyrbarefunktioner.
Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC, Märklin Delta, Märklin Digital eller Märklin Systems),
der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• Service,vedligeholdelseogreparationermåkunudføres
af voksne.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html

5
Styrbare funktioner
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 8 Funktion f5 Funktion f5
Ljud:Tryckluft — — Funktion 3 Funktion f6 Funktion f6
Ljud:Signalhornkort — — Funktion 5 Funktion f7 Funktion f7
Rangerkörning+RangerljusdubbelAt — — Funktion 1 Funktion f8 Funktion f8
Ljud:Konduktörvissla — — Funktion 7 Funktion f9 Funktion f9

6
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:12
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:Di 3 602 NSB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Olikainställbarafunktioner.
Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produktenochmåstedärförsparasochalltidmedfölja
produkten.
• Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

7
Kopplingsbara funktioner
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Frontbelysning function/off Funktion f0 Funktion f0
Lyd:Driftslyd f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Lyd:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, fra f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Lyd:Pibendebremserfra — — Funktion 8 Funktion f5 Funktion f5
Lyd:Trykluft — — Funktion 3 Funktion f6 Funktion f6
Lyd:Signalhornkort — — Funktion 5 Funktion f7 Funktion f7
Rangergear + Rangerlys dobbelt A — — Funktion 1 Funktion f8 Funktion f8
Lyd:Billetkontrollørøjt — — Funktion 7 Funktion f9 Funktion f9

8
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem (Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Wartung,InstandhaltungundReparaturendürfennur
durch Erwachsene durchgeführt werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:12
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:Di 3 602 NSB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.

9

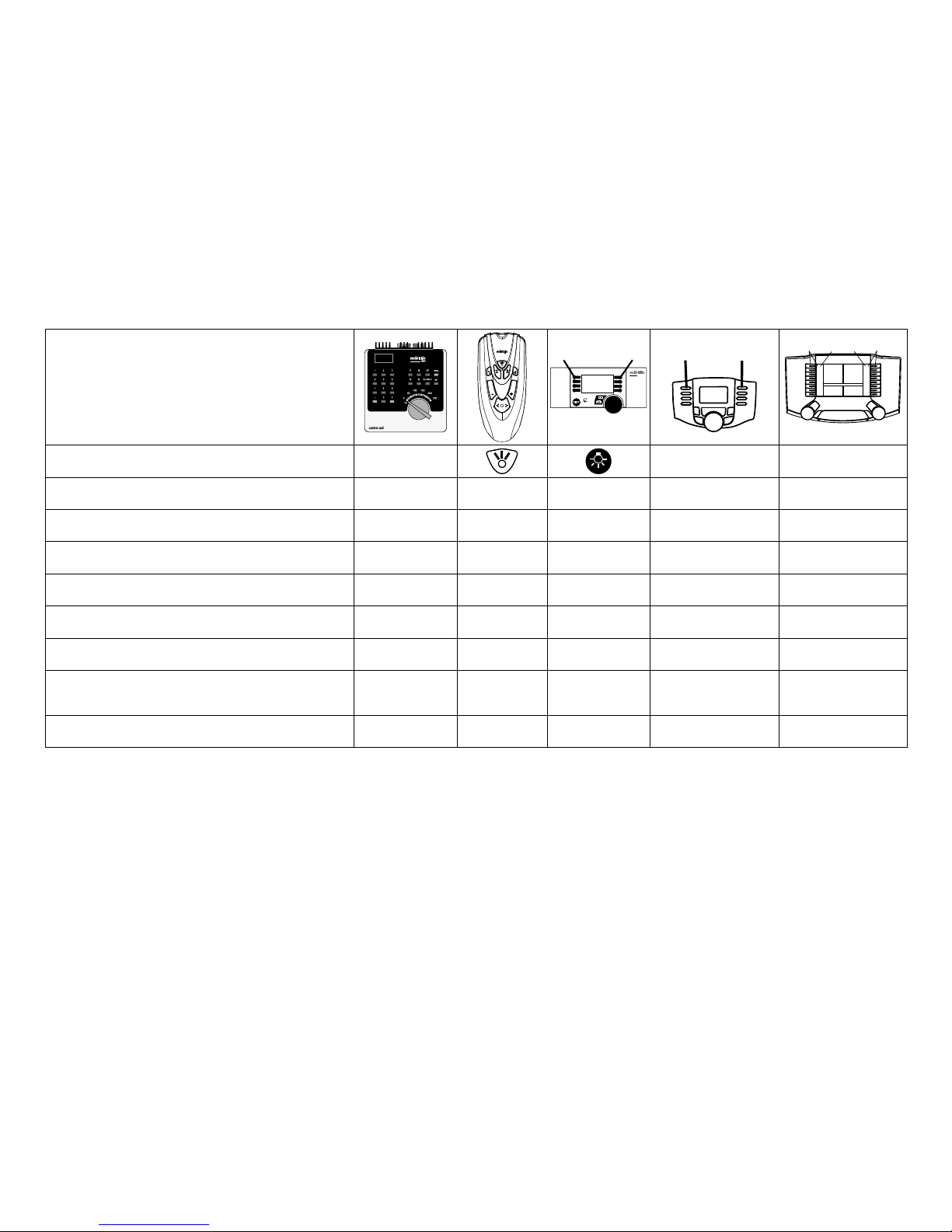

Schaltbare Funktionen
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 3 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 1 Funktion f5 Funktion f5
Geräusch:Pressluft — — Funktion 7 Funktion f6 Funktion f6
Geräusch:Signalhornkurz — — Funktion 8 Funktion f7 Funktion f7
Rangiergang + Doppel-A-Licht — — Funktion 4 Funktion f8 Funktion f8
Geräusch:Schaffnerpff — — — Funktion f9 Funktion f9

10
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:12
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:Di 3 602 NSB
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelera-
tion/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
Only the train control functions and headlight changeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtrans-
formers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterfer-
ence with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Maintenance,servicing,andrepairsmayonlybedoneby
adults.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

11
Controllable Functions
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 8 Function f5 Function f5
Soundeffect:compressedair — — Function 3 Function f6 Function f6
Soundeffect:Shorthornblast — — Function 5 Function f7 Function f7
Low speed switching range + Double A
switching light — — Function 1 Function f8 Function f8
Soundeffect:Conductorwhistle — — Function 7 Function f9 Function f9

12
CV (Parameter) • CV (Parameter) •
CV (Parameter) • CV (Parameter) CV-Nr. Værdi • Värde •
Wert • Value
Adress•Adresse•Adresse•Address 01 01 - (80)* 255
Kørselsforsinkelse•Igångsättningsreglering•
Anfahrverzögerung•Accelerationdelay 03 01 - (63)* 255
Bremseforsinkelse•Bromsfördröjning•
Bremsverzögerung•Brakingdelay 04 01 - (63)* 255
Maksimalhastighed•Toppfart•
Höchstgeschwindigkeit•Maximumspeed 05 01 - (63)* 255
Tibagestiltilserieværdien•Återställatillstandardvärden•
RückstellenaufSerienwerte•Resettoseriesvalue 08 08
Lydstyrke•Ljudstyrka•Lautstärke•Volume 63 01- (63)* 255
* () = Control Unit 6021 / Mobile Station 60651/60652

13
7164

14

15

16
40h

17
40h

18
Details of the illustra- tion may vary from the model.
18
23
22
14
13
5
4
7
21
20
21
20
19
22
12
11
11
9
10
8
6
1
16
3
3
2
17 17
17 18 19
15
23

19
Note:Somepartsareonlyofferedwithorwithoutothercolors.
Parts that are not listed here can only be as part of a repair in the Märklin repair service.
1 Windows E223 364
2 Buffer E217 782
3 Handle rod E218 050
4 Fuel tank E217 880
5 Screw E785 260
6 Traction frame E437 500
7 Traction tire 7 154
8 Traction frame holder E437 530
9 Motor E165 841
10 Screw E785 140
11 Motor brushes E601 460
12 Pickup shoe 7 164
13 Screw E756 080
14 Isolating E214 700
15 Decoder 199 745
16 Screw E786 790
17 Loudspeaker E187 268
18 Lamp socket E424 720
19 Light bulb E610 080
20 Coupler E701 630
21 Snowplough E231 365
22 Screw E750 200
23 Socket E604 180

202297/0613/Ha1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
StuttgarterStraße55-57
73033 Göppingen
Germany
www.maerklin.com
Due to different legal requirements regarding electro-magnetic compatibility, this
item may be used in the USA only after separate certification for FCC compliance
andanadjustmentifnecessary.
Use in the USA without this certification is not permitted and absolves us of any
liability. If you should want such certification to be done, please contact us – also
due to the additional costs incurred for this.
www.maerklin.com/en/imprint.html
