marklin 37735 User manual

Modell der BR 648.2
37735
133108_37735_BR648_LINT.indd 1 01.12.2008 08:23:35

2
Informationen zum Vorbild, Baureihe 648.
Das umfangreiche Beschaffungsprogramm der Deutschen Bahn
AG bezieht sich auch auf mehrere Baureihen moderner Diesel-
triebzüge. Die Baureihe 648 (LINT 41/LINT 41H) der DB AG soll
vielerorts die Baureihe 628 ablösen und Nahverkehrsstrecken
für Bahnkunden attraktiver gestalten.
Die Abkürzung LINT steht für „Leichter Innovativer Nahver-
kehrstriebwagen“. Die schnittigen, zweiteiligen Züge gibt es
in 2 Ausführungen; mit Tief- und Hocheinstiegen und bieten 16
Sitze in der 1. Klasse, 98 in der 2. Klasse, 15 Klappsitze und 103
Stehplätze. Die Züge verfügen über großzügige Toiletten, Fahr-
kartenautomaten und bieten behindertengerechte Einstiegsram-
pen. Im Niederflurbereich ist der Boden auf 58 cm (78 cm beim
LINT 41H) abgesenkt.
Die Baureihe 648 erreicht eine Höchstgeschwindigkeit von
120 km/h und mittels Scharfenberg-Kupplung lässt er sich mit
anderen Triebzügen leicht kuppeln und als Mehrfachtraktion
einsetzen.
Information about the Prototype, The Class 648.
The German Railroad, Inc.‘s extensive procurement program
encompasses several classes of modern diesel powered rail car
trains. The DB AG‘s class 648 (LINT 41 / LINT 41H) is intended to
replace the 628 in many places and make commuter routes more
attractive for railroad passengers.
The abbreviation LINT stands for “Lightweight Innovative Com-
muter Service Cars“ in German. There are 2 versions of these
streamlined, two-unit trains, with low platform and high platform
steps. They offer seating for 16 in first class, 98 in second class,
15 fold-down seats, and 103 places for standing. The trains are
well equipped with restrooms, ticket machines, and they offer
entry ramps for handicapped people. The floor of these trains is
lowered by 58 cm / 22-13/16“ in the depressed floor area (78 cm /
30-11/16“ on the LINT 41/H).
The class 648 reaches a maximum speed of 120 km/h / 75 mph
and can be coupled easily to other powered rail car trains
by means of Scharfenberg couplers and used in multiple unit
operation.
133108_37735_BR648_LINT.indd 2 01.12.2008 08:23:35

3
Informations concernant la Locomotive réele, Série 648.
Le vaste programme d‘acquisition de la Deutsche Bahn AG com-
prend également plusieurs séries de rames automotrices diesel
modernes. En de nombreux endroits, la série 648 (LINT 41 /
LINT 41H) de la DB AG est censée remplacer la série 628 et
rendre des lignes pour trafic à petite distance plus attrayantes
pour les clients du chemin de fer.
L‘abréviation LINT signifie «Leichter Innovativer Nahver-
kehrstriebwagen» (automotrice légère innovante pour
trafic à courte distance). Il existe deux versions de ces trains
aérodynamiques à deux éléments : avec accès bas et accès
hauts. Ils offrent 16 places en 1re classe, 98 en seconde, 15
sièges rabattables et 103 places debout. Les rames disposent de
toilettes confortables, de billetteries automatiques et de rampes
d‘accès pour les personnes handicapées. Dans la partie basse,
le plancher est abaissé à 58 cm (78 cm pour la LINT 41/H).
La série 648 atteint une vitesse maximale de 120 km/h et
l‘attelage Scharfenberg permet de l‘atteler facilement à d‘autres
rames automotrices et de l‘utiliser en traction multiple.
Informatie van het voorbeeld, Serie 648.
Het omvangrijke aanschaffingsprogramma van de Deutsche
Bahn AG heeft ook betrekking op meerdere series moderne
dieseltreinstellen. De serie 648 (LINT 41/LINT 41H) van de DB AG
zal op veel plaatsen de serie 628 aflossen en buurtverkeerslijnen
voor spoorwegklanten attractiever vormgeven.
De afkorting LINT staat voor „Leichter Innovativer Nahver-
kehrstriebwagen“. De spitse, tweedelige treinen zijn er in 2 uit-
voeringen: met lage en hoge instappen en bieden 16 zitplaatsen
in de 1ste klasse, 98 in de 2 klasse, 15 klapstoelzitplaatsen en
103 staanplaatsen. De treinen beschikken over royale toiletten,
plaatskaartautomaten en bieden instaphellingen voor gehandi-
capten. In het lagevloerbereik is de vloer tot 58 cm (78 cm bij het
LINT 41/H) verlaagd.
De serie 648 bereikt een maximumsnelheid van 120 km/h en via
Scharfenberg-koppelingen laat hij zich met andere treintreinen
licht koppelen en als meervoudige tractie inzetten.
133108_37735_BR648_LINT.indd 3 01.12.2008 08:23:35

4
133108_37735_BR648_LINT.indd 4 01.12.2008 08:23:35

5
133108_37735_BR648_LINT.indd 5 01.12.2008 08:23:35

6
Funktion
• Mögliche Betriebssysteme: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Hochleistungsantrieb
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Einstellbare Adressen: 01 – 80
Adresse ab Werk: 48
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: BR 648 259-0
• Veränderbare Anfahr/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung von
220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind
nachfolgend beschrieben. Für Reparaturen oder Ersatzteile
wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
133108_37735_BR648_LINT.indd 6 01.12.2008 08:23:36

7

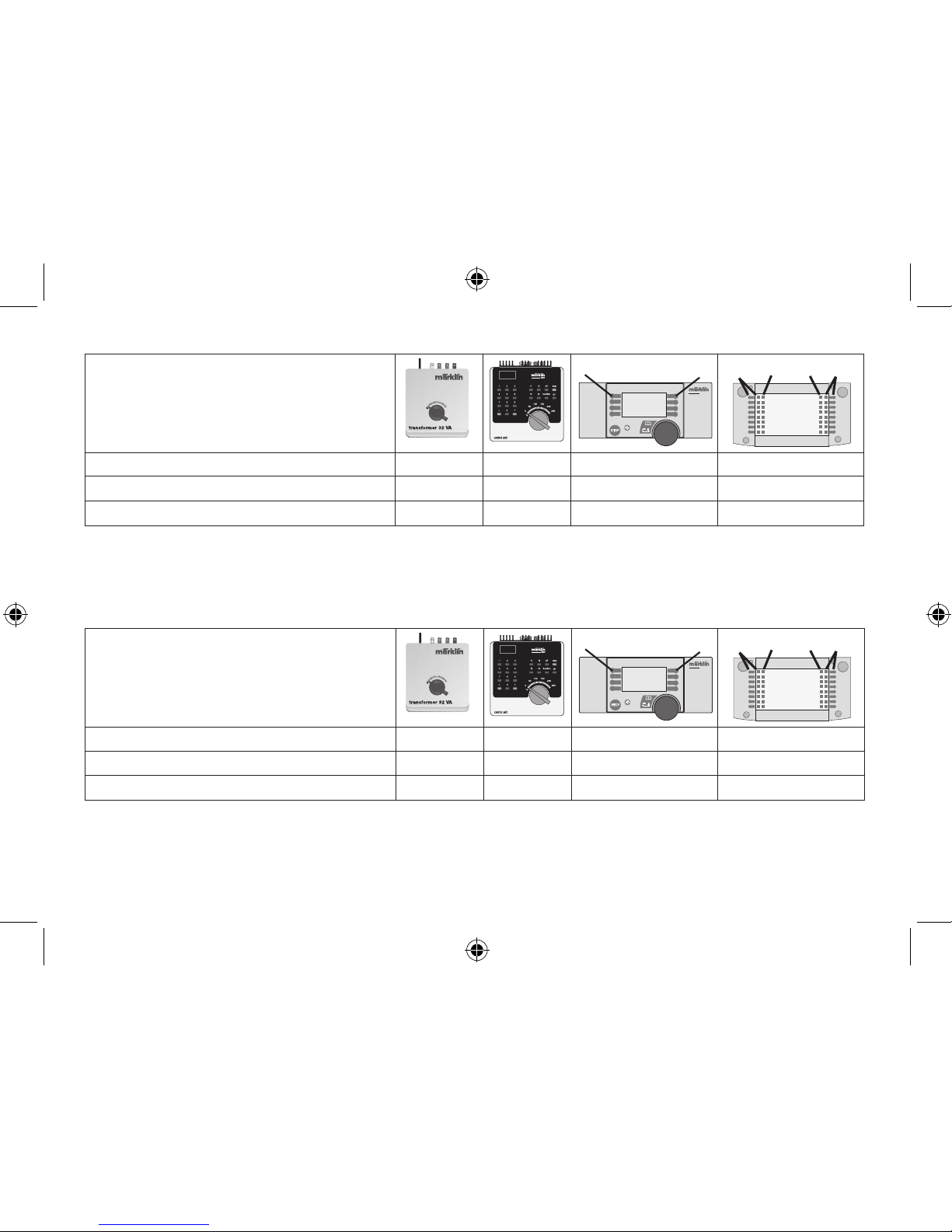

Schaltbare Funktionen
Spitzensignal Dauernd ein function+off Licht-Taste Taste f0
Innenbeleuchtung Dauernd ein f1 Taste 1 Taste f1
ABV — f4 Taste 4 Taste f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
Controllable Functions
Headlights Always on function+off Headlight button Button f0
Interior lights Always on f1 Button 1 Button f1
ABV — f4 Button 4 Button f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
133108_37735_BR648_LINT.indd 7 01.12.2008 08:23:37

8
Function
• Possible operating systems: 6646/6647 Märklin Transformer,
Märklin Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• High-performance drive
• Headlights, changing over with the direction of travel.
• Addresses that can be set: 01 – 80
Address set at the factory: 48
• Mfx technology for the Mobile Station / Central Station.
Name set at factory: BR 648 259-0
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
Safety Warnings
• This locomotive is to be used only with an operating system
designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers rated
for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authorized
Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
133108_37735_BR648_LINT.indd 8 01.12.2008 08:23:38

9
!
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N‘ utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source dew courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre le système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Fonction
• Systèmes d’exploitation possibles: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Hautes performancesavec moteur
• Feux de signalisation avec inversion selon sens de marche.
• Adresses disponibles: 01 – 80
Adresse encodée en usine : 48
• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine: BR 648 259-0
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide
de la Control Unit, de la Mobile Station ou de la Central Station.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
133108_37735_BR648_LINT.indd 9 01.12.2008 08:23:38

10
Fonctions commutables
Fanal Activé function+off Touche éclairage Touche f0
Eclairage intérieur Activé f1 Touche 1 Touche f1
ABV — f4 Touche 4 Touche f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
Schakelbare functies
Frontverlichting continu aan function+off Verlichtingstoets Toets f0
Binnenverlichting continu aan f1 Toets 1 Toets f1
ABV — f4 Toets 4 Toets f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
133108_37735_BR648_LINT.indd 10 01.12.2008 08:23:38

11
Werking
• Mogelijke bedrijfssystemen: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Krachtige aandrijving
• Rijrichtingafhankelijke frontseinen.
• Instelbare adressen: 01-80
Vanaf de fabriek: 48
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: BR 648 259-0
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfssysteem
(Märklin wisselstroom transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn voor
de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning van
220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebru-
iksaanwijzing van uw bedrijfssysteem.
De in het normale bedrijf voorkomende onderhoudswerkzaam-
heden zijn verderop beschreven. Voor reparatie of onderdelen
kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of fi rma danwel bij de klant.
!
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
één magneet kan onder bepaalde omstandigheden de dood tot
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
133108_37735_BR648_LINT.indd 11 01.12.2008 08:23:39

12
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin corriente alterna – transformador
6647 – Märklin Delta – Märklin Digital o Märklin Systems).
Utilizar únicamente transformadores que correspondan a
la tensión de red local.
En ningún caso utilizar transformadores para una tensión
de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas que
de un solo punto de abasto.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionamiento.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con su
proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modifi cados cuando la piezas ajenas montadas o la
modifi cación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modifi cación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modifi cación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
Función
• Sistemas operativos posibles: Märklin transformador 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Alto rendimiento
• Faros frontales dependendientes del sentido de marcha.
• Códigos disponibles: 01 – 80.
Código de fábrica: 48
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: BR 648 259-0
• Arranque lento variable.(ABV)
• Frenado lento variable.(ABV)
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por el
Control Unit, Mobile Station o Central Station.
• Electrónica incorporada de ruidos: solo útil en funcionamien-
to con Control Unit o Märklin Systems.
!
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
!
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
En este caso, acudir inmediatamente a un médico.
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
133108_37735_BR648_LINT.indd 12 01.12.2008 08:23:39

13
Funciones posibles
Faros frontales Encendido function+off Tecla de luz Tecla f0
Iluminación interior Encendido f1 Tecla 1 Tecla f1
ABV — f4 Tecla 4 Tecla f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
Funzioni commutabili
Illuminazione di testa accesa function+off Tasto illuminazione Tasto f0
Illuminazione interna accesa f1 Tasto 1 Tasto f1
ABV — f4 Tasto 4 Tasto f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
133108_37735_BR648_LINT.indd 13 01.12.2008 08:23:39

14
Funzionamento
• Possibili sistemi di funzionamento: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• Alto rendimento con motore esente da manutenzione
• Illuminazione di testa dipendente dalla direzione di marcia.
• Indirizzi impostabili: 01 – 80
Indirizzo di fabbrica: 48
• Tecnologia mfx per Mobile Station / Central Station.
Nome de fabrica: BR 648 259-0
• Ritardo di avviamento modifi cabile.
• Ritardo di frenatura modifi cabile.
• Velocità massima modifi cabile.
• Regolazione dei parametri della locomotiva elettronicamente
tramite Control Unit, Mobile Station oppure Central Station.
• Generatore elettronico di suoni incorporato, utilizzabile
soltanto nel funzionamento con Control Unit oppure Märklin
Systems.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un siste-
ma di funzionamento adeguato per questa (trasformatore per
corrente alternata Märklin 6647, Märklin Delta, Märklin Digital
oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispondono
alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso tempo
con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
Le operazioni di manutenzione che si verifi cano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore
specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifi che al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifi che non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifi che
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifi che non autorizzate.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
In caso di ingestione informare immediatamente un medico.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
133108_37735_BR648_LINT.indd 14 01.12.2008 08:23:40

15
!
Funktion
• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Högeffektsdrivning med underhållsfri motor
• Körriktningsberoende frontbelysning.
• Inställbara adresser: 01 – 80
Adress från tillverkaren: 48
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: BR 648 259-0
• Accelerationsfördröjning kan ändras.
• Bromsfördröjning kan ändras.
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Control Unit,
Mobile Station eller Central Station.
• Inbyggd ljudelektronik kan endast användas vid drift med
Control Unit eller Märklin Systems.
VARNING! Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
än en magnet kan under vissa omständigheter leda till döden.
!
än en magnet kan under vissa omständigheter leda till döden.
!
än en magnet kan under vissa omständigheter leda till döden.
!
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
Om en magnet svalts: Sök omedelbart läkarhjälp.
än en magnet kan under vissa omständigheter leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för den
nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning till
110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• När motorvagnens lokdel ska köras med konventionell/ana-
log drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som
hör till respektive driftsystemet.
Underhållsarbeten som uppstår vid normal användning beskrivs
som följer. Kontakta din Märklinfackhandlare för reparationer
och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifi erats och de inbyggda främmande delarna
resp. modifi eringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
133108_37735_BR648_LINT.indd 15 01.12.2008 08:23:40

16
Kopplingsbara funktioner
Frontstrålkastare till function+off Belysningsknapp Knapp f0
Belysning, förarhytt till f1 Knapp 1 Knapp f1
ABV — f4 Knapp 4 Knapp f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
Styrbare funktioner
Frontbelysning tændt function+off Belysningsknap Knap f0
Indvendig belysning tændt f1 Knap 1 Knap f1
Rangergear (kun ABV) — f4 Knap 4 Knap f4
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8
133108_37735_BR648_LINT.indd 16 01.12.2008 08:23:40

17
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Højtydende motordrev med vedligeholdelsesfri motor
• Køreretningsafhængig frontbelysning.
• Indstillelige adresser: 01 – 80
Adresse ab fabrik: 48
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: BR 648 259-0
• Indstillelig opstartforsinkelse.
• Indstillelig bremseforsinkelse.
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin vek-
selstrøm-transformator 6647, Märklin Delta, Märklin Digital
eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Vær under alle omstændigheder opmærksom på de vink om sik-
kerhed, som fi ndes i brugsanvisningen for Deres driftssystem.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det ef-
terfølgende. For reparation eller reservedele bedes De henvende
Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det fi rma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
ADVARSEL! Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
!
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
!
I givet fald skal der straks søges læge.
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
133108_37735_BR648_LINT.indd 17 01.12.2008 08:23:41

18
Lokparameter einstellen mit der Control Unit
1. Voraussetzung: Aufbau wie Grafik S. 22.
Nur die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der
Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler halten. Während des Haltens
die „Go“-Taste drücken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wie-
derholen.
7. Registernummer für den zu ändernden Parameter eingeben
(=> Liste auf Seite 24).
8. Fahrtrichtungswechsel betätigen.
9. Licht blinkt schnell.
10. Neuen Wert eingeben (=> Liste auf Seite 24).
11. Fahrtrichtungswechsel betätigen.
12. Licht blinkt langsam (Ausnahme Werkreset).
13. Nächste Parametereinstellung ab 6. oder beenden mit 14.
14. Vorgang beenden mit Drücken der „Stop“-
Taste. Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the Control Unit
1. Requirement: Setup as in diagram on page 22. Only the
locomotive to be changed can be on the track.
2. Press the “Stop” and “Go” at the same time until “99” blinks
in the display.
3. Press the “Stop” button.
4. Enter the locomotive address “80“.
5. Hold the control knob in the reverse direction area. While
holding the control knob here, press the “Go“ button.
6. The headlights on the locomotive will blink slowly. If they
don‘t, repeat Step 2.
7. Enter the register number for the parameter to be changed
(=> List on page 24).
8. Active the change of direction.
9. The headlights will blink rapidly.
10. Enter the new value (=>List on page 24).
11. Active the change of direction.
12. The headlights will blink slowly (exception: factory reset).
13. Enter the next parameter setting from 6 or end with 14.
14. End the process by pressing the “Stop“ button. Then press
the “Go“ button.
„Änderungen der Lokparameter im Decoder dürfen nur wie beschrieben
ausgeführt werden. Für darüber hinaus gehende Änderungen, die zu Fehl-
verhalten oder Beschädigung des Decoders führen, haftet Märklin nicht;
eventuelle nötige Reparaturen werden kostenpflichtig ausgeführt.“
“Changes to the locomotive parameters in the decoder may only be carried
out as described. Märklin is not liable for changes beyond this that cause
malfunctions or damages to the decoder; the cost for any necessary
repairs must be borne by the consumer.“
133108_37735_BR648_LINT.indd 18 01.12.2008 08:23:41

19
Réglage des paramètres de la loco avec la Control Unit
1. Condition : Montage comme sur illustration en page 22.
Seule la loco à modifier peut se trouver sur la voie.
2. Pressez simultanément les touches «Stop» et «Go» jusqu’à
ce que le nombre «99» clignote sur l’écran.
3. Pressez la touche «Stop».
4. Introduisez l’adresse de loco «80».
5. Maintenir l’ordre de commutation sur le régulateur de marche.
Durant le maintien, appuyer sur la touche «Go».
6. Les feux de la locomotive clignotent lentement. Dans le cas
contraire, renouveler l’opération à partir de l’étape 2.
7. Indiquer le numéro d’enregistrement pour le paramètre à
modifier (=> liste page 24).
8. Activer l’inversion du sens de marche.
9. Les feux clignotent rapidement.
10. Entrer la nouvelle valeur (=> liste page 24).
11. Activer l’inversion du sens de marche.
12. Les feux clignotent lentement (exception : réinitialisation aux
valeurs d’usine).
13. Définition de paramètres suivante à partir du point 6 ou
terminer par le point 14.
14. Terminez le processus en pressant la touche «Stop».
Ensuite, pressez la touche «Go».
Locparameters instellen met de Control Unit
1. Voorwaarde: opbouw zoals tekening op pagina 22. Alleen de
loc die gewijzigd moet worden op de rails.
2. „Stop”- en „Go”-toets gelijktijdig indrukken tot „99” in het
display oplicht.
3. ”Stop”-toets indrukken.
4. Het adres „80“ invoeren.
5. Omschakelcommando met de rijregelaar vasthouden.
Tijdens het vasthouden de toets „Go” indrukken.
6. De verlichting van de loc knippert langzaam. Indien dit niet
het geval is, vanaf punt 2 opnieuw beginnen.
7. Het registernummer van de te wijzigen parameter invoeren
(=> lijst op pagina 24).
8. Omschakelcommando geven.
9. Verlichting gaat snel knipperen.
10. Nieuwe waarde invoeren (=> lijst op pagina 24).
11. Omschakelcommando geven.
12.
Verlichting knippert langzaam (uitgezonderd bij decoder reset).
13. Volgende parameterinstelling vanaf punt 6 of beëindigen met 14.
14. Sessie beëindigen door het indrukken van de toets “Stop”.
Aansluitend de toets “Go” indrukken.
«Pour modifier les paramètres de la locomotive dans le décodeur, procédez
impérativement de la manière décrite. La garantie Märklin ne couvre pas
les modifications ne respectant pas scrupuleusement les instructions et
pouvant être à l’origine d’un dysfonctionnement ou d’une détérioration du
décodeur ; d’éventuelles réparations seront facturées».
„Het wijzigingen van de loc-parameters in de decoder mag enkel en alleen
op de beschreven wijze worden uitgevoerd. Elke op andere wijze uitge-
voerde wijziging, die tot storing of beschadiging van de decoder leidt, valt
buiten de garantie van Märklin; eventuele noodzakelijke reparaties worden
met berekening van de kosten uitgevoerd“.
133108_37735_BR648_LINT.indd 19 01.12.2008 08:23:41

20
Parámetros de la locomotora configurables con el Control Unit
1. Condición previa: montaje como el gráfico pág. 22. En la vía
debe encontrarse solamente la locomotora a configurar.
2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que
aparece “99” en pantalla.
3. Apretar la tecla “Stop”.
4. Marcar el código de la locomotora “80“.
5. Mantener la orden de conmutación en el regulador de
marcha. Durante la parada, pulsar la tecla “Go“.
6. La luz de la locomotora se enciende con intermitencia lenta.
En caso negativo, repetir desde el paso 2.
7. Introducir el número de registro del parámetro que se desee
modificar (=> Lista en página 24).
8. Activar el cambio de sentido de la marcha.
9. La luz se enciende con intermitencia rápida.
10. Introducir un valor nuevo (=> Lista en página 24).
11. Activar el cambio de sentido de la marcha.
12. La luz se enciende con intermitencia lenta (excepción: se ha
realizado un reset en fábrica).
13. Configuración de siguiente parámetro repitiendo a partir de
6. o terminar con 14.
14. Repetir la operación pulsando la tecla “Stop“. A continua-
ción, pulsar la tecla “Go”.
Impostazione dei parametri della locomotiva con la Control Unit
1. Predisposizione: assetto come da schema a pag. 22. Soltanto
la locomotiva da modificare si trova sul binario.
2. Premere contemporaneamente i tasti «Stop» e «Go», fino a
che sul visore lampeggia «99».
3. Premere il tasto «Stop».
4. Introdurre l’indirizzo della locomotiva «80».
5. Tenere premuto il comando di commutazione sul regolatore
di marcia. Durante tale pressione, premere il tasto «Go».
6. I fanali della locomotiva lampeggiano lentamente. In caso
negativo, si riprenda dal passo 2.
7. Introdurre il numero di registro per il parametro da modifi-
care (=> elenco a pagina 24).
8. Azionare la commutazione della direzione di marcia.
9. I fanali lampeggiano velocemente.
10. Introdurre il nuovo valore (=> elenco a pagina 24).
11. Azionare la commutazione della direzione di marcia.
12. I fanali lampeggiano lentamente (ad eccezione del ripristino
di fabbrica).
13. Impostazione del prossimo parametro ripartendo da 6.
oppure terminare con 14.
14. Terminare il procedimento con la pressione del tasto «Stop».
Successivamente premere il tasto «Go».
„Las modificaciones de los parámetros de la locomotora en el decoder de-
ben ejecutarse sólo como se ha descrito. Märklin no se hará responsable
de los cambios que vayan más allá de estos y que provoquen una respu-
esta anómala o daños al decoder; las posibles reparaciones necesarias
se facturarán“.
„Variazioni dei parametri della locomotiva nel Decoder devono essere ese-
guite soltanto come descritto. Per variazioni che si discostano da queste, le
quali conducano a un comportamento difettoso oppure a danneggiamenti
del Decoder, Märklin non assume la responsabilità; eventuali riparazioni
necessarie vengono eseguite addebitandone il costo.“
133108_37735_BR648_LINT.indd 20 01.12.2008 08:23:41
