marklin 37905 User manual

Modell der BR 294 (V 90)
37905

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Complementary accessories 23
Service and maintenance 24
Spare Parts 30
Sommaire Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 23
El mantenimiento 24
Recambios 30
Indice del contenuto Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning Sida
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild:
Neben der Einführung von neuen Diesellokomotiven für den
Streckendienst musste die Deutsche Bundesbahn als Ersatz
für die Dampflokomotiven auch neue Lokomotiven für den
Rangierdienst beschaffen. Neben der Baureihe V 60, die in
den 1950er-Jahren in Dienst gestellt wurde, zeichnete sich
der Bedarf nach einem leistungsfähigeren Loktyp ab. Diese
Lücke wurde ab 1964 mit der von der Firma MaK entwickelten
Baureihe V 90 geschlossen. Der eingebaute 12-Zylinder-
Dieselmotor, der von dem Motor aus der V 100 abgeleitet ist,
stellte mit einer Leistung von knapp 810 kW (1.100 PS) genü-
gend Potenzial zur Erfüllung dieser Aufgabe zur Verfügung.
Als reine Rangierlok wurde bei der V 90 auf den Einbau einer
Zugheizung verzichtet. Ab 1968 wurde die Lok bei der DB als
Baureihe 290 eingereiht.
Information about the Prototype:
In addition to introducing new diesel locomotives for road
service, the German Federal Railroad had to procure new
locomotives for switching work as replacements for steam
locomotives. After the class V 60, which was placed into
service in the 1950’s, the need became acute for a more
powerful locomotive type. This gap was closed starting in
1964 with the class V 90 developed by the firm MaK. The 12
cylinder diesel motor built into the locomotive was derived
from the motor for the class V 100 and provided enough
power at just 810 kilowatts / 1,100 horsepower to fulfill this
task. The V 90 was switch engine pure and simple and thus
dispensed with having a train heating system. From 1968 on
this locomotive was designated by the DB as the class 290.

5
Informations concernant la locomotive réelle :
A la fin de la traction vapeur, la Deutsche Bundesbahn se vit
obligée non seulement d’introduire de nouvelles locomotives
diesel pour le service de ligne, mais également d’acquérir de
nouvelles machines de manœuvre. Outre la série V 60 mise
en service dans les années 1950, se fit sentir le besoin d’un
type de locomotive plus puissant. La série V 90, conçue par la
firme MaK, vint combler cette lacune à partir de 1964. Avec
une puissance de tout juste 810 kW (1.100 ch), son moteur
diesel à 12 cylindres - dérivé de celui de la V 100 - offrait un
potentiel suffisant pour satisfaire à cette exigence. La V 90
étant destinée exclusivement aux manœuvres, on se dispensa
de l’installation d’un dispositif de chauffage pour le train. A
partir de 1968, la locomotive fut immatriculée dans la série
290 de la DB.
Informatie van het voorbeeld:
Naast de invoering van nieuwe diesellocomotieven voor de
lijndienst moest de Deutsche Bundesbahn als vervanging
voor de stoomlocomotieven ook nieuwe locomotieven voor
de rangeerdienst aanschaffen. Naast de serie V 60, die in
de jaren 1950 in dienst gesteld werd, tekende de behoefte
aan een sterke loctype zich af. Dit gat werd vanaf 1964 met
de door de firma MaK ontwikkelde serie V 90 gesloten. De
ingebouwde 12 cilinder-dieselmotor, die van de motor uit de
V 100 afgeleid is, stelde met een vermogen van bijna 810 kW
(1.100 pk) voldoende potentiaal voor de verwezenlijking van
deze taak ter beschikking. Als zuivere rangeerloc werd bij
de V 90 op de inbouw van treinverwarming afgezien. Vanaf
1968 werd de loc bij de DB als serie 290 opgenomen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwer-
den.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
•SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
•ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBe-
standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
•GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
•http://www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:29
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:BR 294 680-4
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.

7

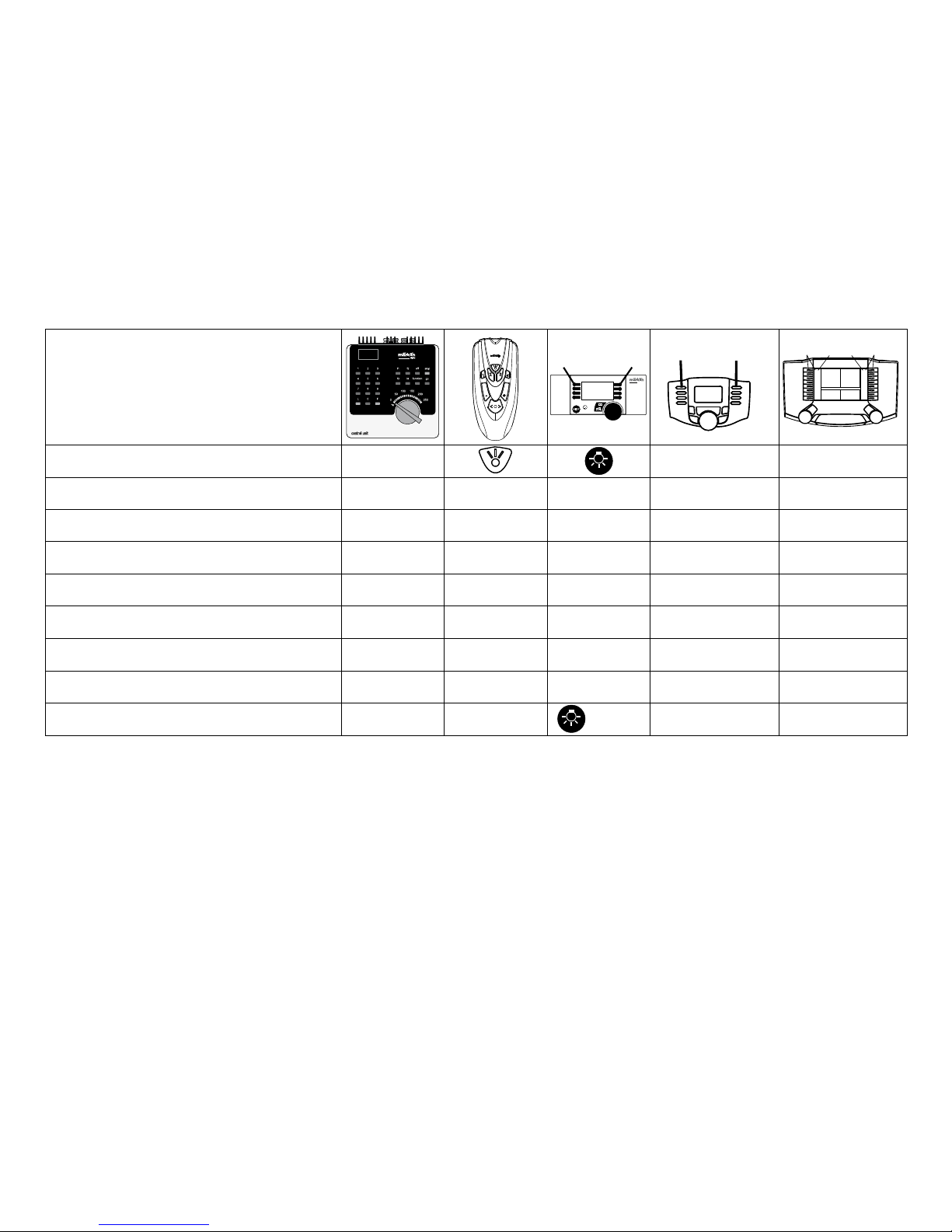

Schaltbare Funktionen
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Telexkupplung ein / aus f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Horn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 3 Funktion f5 Funktion f5
Licht am Führerstand 2 aus — — Funktion 1 Funktion f6 Funktion f6
Licht am Führerstand 1 aus — — Funktion 8 Funktion f8 Funktion f8
Rangierlicht (Doppel A) — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Funktion Telexkupplung:
Nach abgeschlossenem Entkupplungsvorgang muss die Funktion durch die Taste am Steuergerät ebenfalls deaktiviert werden.
Hinweis: Wird der Entkupplungsvorgang vorzeitig abgebrochen, ist die Kupplung möglicherweise nicht verriegelt. Es kann
dann
eventuell nicht angekuppelt werden. Durch erneutes Aktivieren / Deaktivieren der Kupplung (ungekuppelt) kann dies
behoben werden.

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:29
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:BR 294 680-4
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive
is to be run in conventional operation. The 74046 interfe-
rence suppression set is to be used for this purpose.
• Donotexposethemodeltodirectsunlight,extremechan-
ges in temperature, or high humidity.
•WARNING! Sharp edges and points required for operation.
Important Notes
•Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
•Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•http://www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Telex coupler on / off f1 Function 1 Function 6 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Soundeffect:Horn f3 Function 3 Function 5 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 3 Function f5 Function f5
Headlights at engineer´s cab 2 off — — Function 1 Function f6 Function f6
Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8
Double A switching light — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Telex coupler as a working function:
After the uncoupling procedure is completed, this function must also be deactivated with the button on the locomotive control-
ler.
Note: If the uncoupling procedure is shut off too early, the coupler may not be locked. It is possible that it will not couple to
another coupler. This problem can be corrected by activating/deactivating the coupler again (uncoupled).

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
•ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
•Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
•http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:29
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:BR 294 680-4
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemar-
che.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.

11
Fonctions commutables
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Attelage Telex, marche/arrêt f1 Fonction 1 Fonction 6 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe f3 Fonction 3 Fonction 5 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 3 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6
Fanal de la cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8
Feu de manœuvre double A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Fonction attelage Telex :
Une fois le processus de dételage terminé, la fonction doit également être désactivée via la touche de l’appareil de commande.
Remarque:Sileprocessusdedételageestinterrompuprématurément,ilsepeutquel’attelagenesoitpasverrouillé.
L’accouplement devient donc éventuellement impossible. Pour éviter ce genre de problème, activer/désactiver à nouveau
l’attelage (non enclenché).

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:29
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:BR 294 680-4
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
•OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestand-
deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
•Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
•http://www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontverlichting function/off Functie f0 Functie f0
Telex-koppeling aan / uit f1 Functie 1 Functie 6 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 5 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 3 Functie f5 Functie f5
Frontverlichting Cabine 2 uit — — Functie 1 Functie f6 Functie f6
Frontverlichting Cabine 1 uit — — Functie 8 Functie f8 Functie f8
Rangeerlicht dubbel A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Werking van de telexkoppeling:
Na het afsluiten van de ontkoppelingsprocudure dient de functie, door nogmaals op de toets van het besturingsapparaat te
drukken, gedeactiveerd te worden.
Opmerking: Als de ontkoppelingsprocudure voortijdig wordt afgebroken, kan het zijn dat de koppeling niet vergrendeld is.
Mogelijk kan er dan niet meer aangekoppeld worden. Door nogmaals de koppeling te activeren/deactiveren (ongekoppeld) kan
dit verholpen worden.

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadasy
transformadoresqueseandelatensiónderedlocal.
•Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
•Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
•Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
•Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
•http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:29
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:BR 294 680-4
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,
arranqueyfrenado,velocidadmáxima):porel
Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.

15
Funciones posibles
Digital/Systems
Faros frontales function/off Funciónf0 Funciónf0
Enganche Telex encendido / apagado f1 Función1 Función6 Funciónf1 Funciónf1
Ruido:Ruidodeexplotación f2 Función2 Función2 Funciónf2 Funciónf2
Ruido:Bocina f3 Función3 Función5 Funciónf3 Funciónf3
ABV, apagado f4 Función4 Función4 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función3 Funciónf5 Funciónf5
Faros frontales a la cabina 2 de enganche — — Función1 Funciónf6 Funciónf6
Faros frontales a la cabina 1 de enganche — — Función8 Funciónf8 Funciónf8
Luces de maniobra doble A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Funcionamiento del enganche Telex:
Una vez concluidalamaniobradedesenganche,ademásdebedesactivarseestafunciónpulsandodichateclaenlaunidadde
mando.
Nota: Si se cancela antes de lo previsto la maniobra de desenganche, es posible que el enganche no esté enclavado. En tal
caso, es posible que no pueda acoplarse. Este problema puede solucionarse activando/desactivando de nuevo el enganche
(desacoplado).

16
•http://www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:29
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:BR 294 680-4
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavver-
tenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
•Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
•Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
•Prestazionidigaranziaegaranziainconformitàall’acclu-
so certificato di garanzia.

17
Funzioni commutabili
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Gancio Telex accesa / spenta f1 Funzione 1 Funzione 6 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:tromba f3 Funzione 3 Funzione 5 Funzione f3 Funzione f3
ABV, spente f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 3 Funzione f5 Funzione f5
I
lluminazione di testa della cabina 2 spento — — Funzione 1 Funzione f6 Funzione f6
Illuminazione di testa della cabina 1 spento — — Funzione 8 Funzione f8 Funzione f8
Fanale di manovra a doppia A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Funzione aggancio Telex:
Dopo che la procedura di sganciamento si è conclusa, tale funzione deve parimenti venire disattivata tramite il tasto
sull‘apparato di comando.
Avvertenza: Qualora la procedura di sganciamento venga interrotta in anticipo, è possibile che il gancio non sia bloccato dal
fermo. Eventualmente, ad esso non è allora possibile agganciarsi. Mediante una ripetuta attivazione/disattivazione del gancio
(non agganciato), questo può venire eliminato.

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:29
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:BR 294 680-4
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):ViaControlUnit,MobileStationeller
Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventio-
nell/analog drift måste anlutningsskenan vara avstörd.
Till detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
•VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
•Bruksanvisningenochförpackningenärendelavproduk-
ten och måste därför sparas och alltid medfölja produkten.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
•Garantivillkorframgåravbifogadegarantibevis.
•http://www.maerklin.com/en/imprint.html

19
Kopplinsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Telex-koppel till / från f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 3 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från — — Funktion 1 Funktion f6 Funktion f6
Frontstrålkastare Förarhytt 1 från — — Funktion 8 Funktion f8 Funktion f8
Rangerljus dubbel A — — + 1 + 8 f0+f6+f8 f0+f6+f8
STOP mobile station
systems
15F0 F4 f0 f8 f0f8
Telexkopplets funktion:
Efter avslutad avkopplingsmanöver så måste man avaktivera Telexfunktionen genom att åter trycka på körkontrollens
fartkontroll-knapp.
OBSERVERA: Avbryts avkopplingsförfarandet under pågående manöver så kan kopplet låsa sig. Detta kan hävas genom att
man åter aktiverar/deaktiverar kopplet (som då ej får vara sammankopplat med annat koppel).

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:29
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:BR 294 680-4
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin AC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
•Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
•ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
•ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
•Garantiifølgevedlagtegarantibevis.
•http://www.maerklin.com/en/imprint.html
