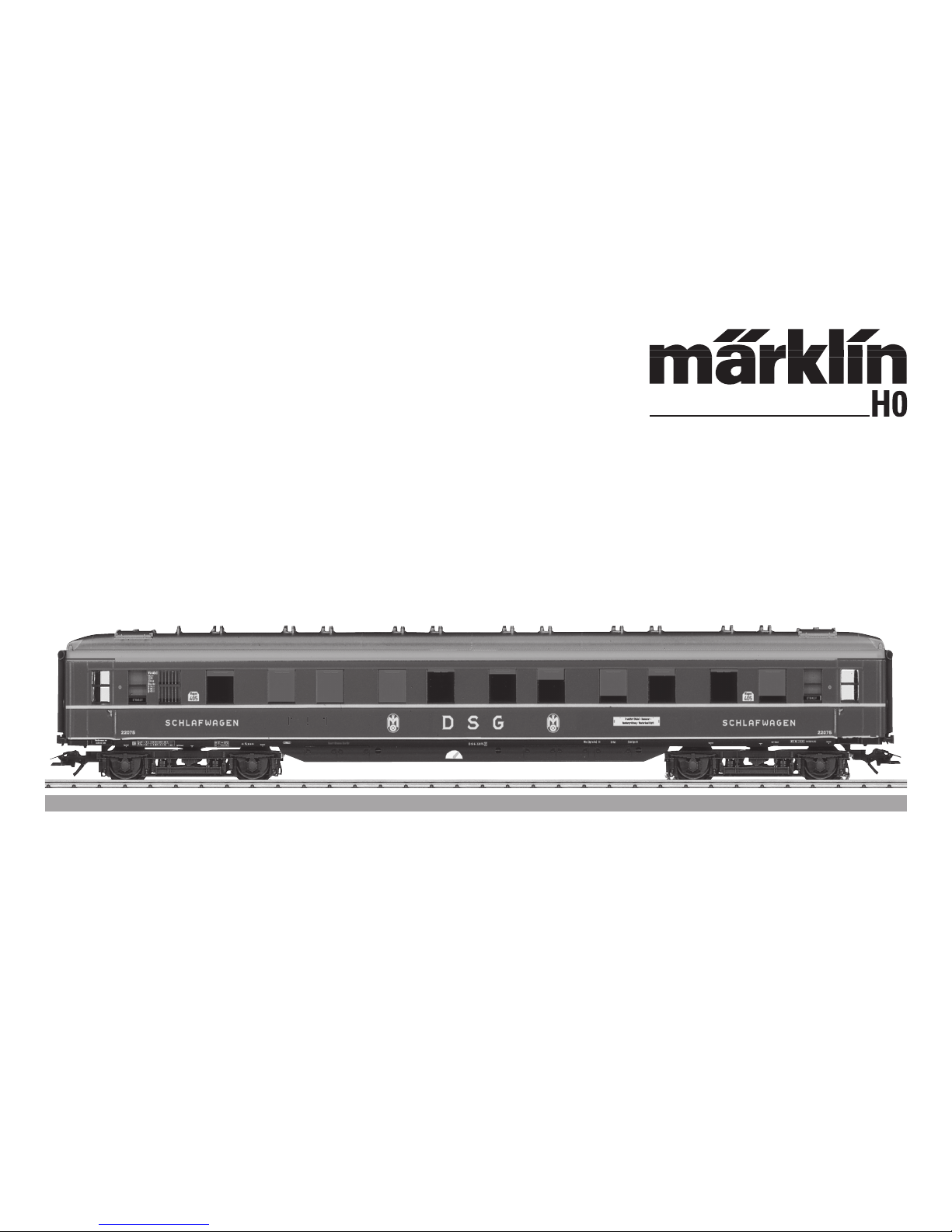

marklin 43252 User manual

Schlafwagen
43252

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Hinweise zur Inbetriebnahme 20
Parameter / Register 22
Ersatzteile 23
Table of Contents: Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 7
Notes about using this model for the first time 20
Parameter / Register 22
Spare Parts 23
Sommaire : Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 9
Indications relatives à la mise en service 20
Paramètre / Registre 22
Pièces de rechange 23
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Schakelbare functies 11
Opmerking voor de ingebruikname 20
Parameter / Register 22
Onderdelen 23

3
Indice de contenido: Página
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Funciones posibles 13
Notas para la puesta en servicio 20
Parámetro / Registro 22
Recambios 23
Indice del contenuto: Pagina
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Funzioni commutabili 15
Avvertenza per la messa in esercizio 20
Parametro / Registro 22
Pezzi di ricambio 23
Innehållsförteckning: Sidan
Säkerhetsanvisningar 16
Viktig information 16
Funktioner 16
Kopplingsbara funktioner 17
Bruksanvisningar för körning 20
Parameter / Register 22
Reservdelar 23
Indholdsfortegnelse: Side
Vink om sikkerhed 18
Vigtige bemærkninger 18
Funktioner 18
Styrbare funktioner 19
Henvisninger til ibrugtagning 20
Parameter / Register 22
Reservedele 23

4
Sicherheitshinweise
• DerWagendarfnurmiteinemdafürbestimmtenBe-
triebssystem(MärklinAC,MärklinDelta,MärklinDigital
oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DerWagendarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• WirdderWagennichtimWagenverbanddesD475
(43204)eingesetzt,mussdiestromführendeKupplung
72020 gegen die Kupplung 7203 getauscht werden. Bei
BerührungmitMetallkupplungenKurzschlussgefahr!
• InnerhalbeinesWagenverbandesmitstromführenden
Kupplungen darf nur der Schleifer am Wagens 43252
verwendetwerden.DerSchleiferamWagenausdemSet
43204 muss entfernt werden.
• AmEndeundAnfangeinesWagenverbandesmitstrom-
führenderKupplungmussdieKupplung7203verwendet
werden.Kurzschlussgefahr!
• DieBedienungsanleitungunddieVerpackungsindBe-
standteiledesProduktesundmüssendeshalbaufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:78
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:DSG Schlafwagen
• EinstellenderParameter(Adresse,Lautstärke):
überControlUnit,MobileStationoderCentralStation.
• DiverseschaltbareFunktionen.
• ImAnalogbetriebstehtnurdieInnenbeleuchtung„Gang“
zurVerfügung.

5
Schaltbare Funktionen
Digital/Systems
InnenbeleuchtungGang/Kupplungan/aus function/off Funktion 1 Funktion f0 Funktion f0
LichtKabine1 f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
LichtKabine2 f2 Funktion 2 Funktion f2 Funktion f2
LichtKabine3 f3 Funktion 3 Funktion 3 Funktion f3 Funktion f3
LichtKabine4 f4 Funktion 4 Funktion 5 Funktion f4 Funktion f4
LichtKabine5 — — Funktion 2 Funktion f5 Funktion f5
LichtKabine6+7 — — Funktion 4 Funktion f6 Funktion f6
Geräusch:Begrüßung — — Funktion 6 Funktion f7 Funktion f7
Geräusch:Fahrkartenkontrolle — — Funktion 7 Funktion f8 Funktion f8
Geräusch:Zähneputzen — — — Funktion f9 Funktion f9
Geräusch:FließendesWasser — — — Funktion f10 Funktion f10
Geräusch:Gurgeln — — — Funktion f11 Funktion f11
Geräusch:Toilettenspülung — — — Funktion f12 Funktion f12
Geräusch:Gähnen — — — Funktion f13 Funktion f13
Geräusch:Schnarchen — — — Funktion f14 Funktion f14
Geräusch:Wecken — — — Funktion f15 Funktion f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

6
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:78
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:DSG Schlafwagen
• Settingtheparameters(address,volume):
with the Control Unit, Mobile Station, Central Station.
• Variouscontrollablefunctions.
• Onlytheinteriorlightingforthe“Corridor“isavailablein
analog operation.
Safety Notes
• Thiscaristobeusedonlywithanoperatingsystem
designedforit(MärklinAC,MärklinDelta,
MärklinDigitalorMärklinSystems).
• Useonlyswitchedmodepowersupplyunitsandtrans-
formers that are designed for your local power system.
• Thiscarmustneverbesuppliedwithpowerfrommore
than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• IfthiscarisnotusedintheD475(43204)trainconsist,the
72020 current-conducting coupler must be replaced by
the 7203 coupler. Contact with metal couplers will cause
a short circuit!
• Only the pickup shoe on the 43252 car may be used when
the car is part of a train consist with current-conducting
couplersorcouplings.Thepickupshoeonthecarfrom
the 43204 set must be removed.
• The7203couplermustbeusedattheendandbeginning
ofatrainconsistwith.Dangerofshort circuit!
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.

7
Controllable Functions
Digital/Systems
Interior lighting for the corridor and the
current-conducting coupler on/off function/off Function 1 Function f0 Function f0
LightingforCompartment1 f1 Function 1 Function 8 Function f1 Function f1
LightingforCompartment2 f2 Function 2 Function f2 Function f2
LightingforCompartment3 f3 Function 3 Function 3 Function f3 Function f3
LightingforCompartment4 f4 Function 4 Function 5 Function f4 Function f4
LightingforCompartment5 — — Function 2 Function f5 Function f5
LightingforCompartments6+7 — — Function 4 Function f6 Function f6
Sound:Greeting — — Function 6 Function f7 Function f7
Sound:Ticketsplease — — Function 7 Function f8 Function f8
Sound:Teethbeingbrushed — — — Function f9 Function f9
Sound:Runningwater — — — Function f10 Function f10
Sound:Gargling — — — Function f11 Function f11
Sound:Toiletbeingushed — — — Function f12 Function f12
Sound:Yawning — — — Function f13 Function f13
Sound:Snoring — — — Function f14 Function f14
Sound:Wake-up — — — Function f15 Function f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

8
Remarques importantes sur la sécurité
• Lewagonnepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,
MärklinDelta,MärklinDigitalouMärklinSystems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lewagonnepeutêtrealimentéeencourantqueparune
seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Silewagonn’estpasutilisédanslarameduD475(réf.
43204), l‘attelage conducteur de courant réf. 72020 doit
êtreremplacéparl’attelageréf.7203.Risque de court-
circuit encasdecontactavecdesattelagesenmétal!
• Auseind‘uneramedevoitureséquipéesd‘attelages
conducteurs de courant, seul le frotteur de la voiture réf.
43252 peut être utilisé.Lefrotteurdelavoitureissuedu
coffretréf.43204doitêtreretiré.
• L’utilisationdel’attelageréf.7203estimpérativeaux
deuxextrémitésd’uneramedevoituresavecattelage
conducteur de courant. Risque de court-circuit !
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:78
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:DSG Schlafwagen
• Réglagedesparamètresduwagon(adresse,
volumesonore):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Diversesfonctionscommutables.
• Enmoded’exploitationanalogique,seull’éclairage
intérieur «couloir» est disponible.

9
Fonctions commutables
Digital/Systems
Eclairage intérieur couloir et attelage con-
ducteur de courant activés/désactivés function/off Fonction 1 Fonction f0 Fonction f0
Lumièrecabine1 f1 Fonction 1 Fonction 8 Fonction f1 Fonction f1
Lumièrecabine2 f2 Fonction 2 Fonction f2 Fonction f2
Lumièrecabine3 f3 Fonction 3 Fonction 3 Fonction f3 Fonction f3
Lumièrecabine4 f4 Fonction 4 Fonction 5 Fonction f4 Fonction f4
Lumièrecabine5 — — Fonction 2 Fonction f5 Fonction f5
Lumièrecabine6+7 — — Fonction 4 Fonction f6 Fonction f6
Bruitage:Messagedebienvenue — — Fonction 6 Fonction f7 Fonction f7
Bruitage:VosbilletsSVP — — Fonction 7 Fonction f8 Fonction f8
Bruitage:brossagededents — — — Fonction f9 Fonction f9
Bruitage:eauquicoule — — — Fonction f10 Fonction f10
Bruitage:gargarisme — — — Fonction f11 Fonction f11
Bruitage:chassed’eau — — — Fonction f12 Fonction f12
Bruitage:bâillement — — — Fonction f13 Fonction f13
Bruitage:ronements — — — Fonction f14 Fonction f14
Bruitage:réveil — — — Fonction f15 Fonction f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

10
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:78
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:DSG Schlafwagen
• Instellenvandelocomotiefparameters(adres,geluidsvo-
lume):
d.m.v. Control Unit, Mobile Station of Central Station.
• Diverseschakelbarefuncties.
• Inanaloogbedrijfisalleendeverlichting“gang“beschik-
baar.
Veiligheidsvoorschriften
• Hetrijtuigmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Hetrijtuigmagnietvanuitmeerdaneenstroomvoorzie-
ning gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Alshetrijtuignietgebruiktwordindetreinsamenstelling
vandeD475(43204),moet de stroomvoerende koppeling
72020 vervangen worden door de koppeling 7203. Bij con-
tact met de metalen koppeling bestaat kortsluitgevaar!
• Ineentreinsamenstellingmetstroomvoederendekop-
pelingen mag alleen de sleper onder het rijtuig 43252
gebruikt worden.Desleperonderhetrijtuiguitdeset
43204 moet verwijderd worden.
• Aanhetbeginenaanheteindvaneenrijtuigsamenstel-
ling met stroomvoerende koppelingen moet de koppeling
7203 gebruikt worden. Kortsluitgevaar!
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.

11
Schakelbare functies
Digital/Systems
Binnenverlichting gang en stroomvoerende
koppeling aan/uit function/off Funktion 1 Functie f0 Functie f0
Lichtcabine1 f1 Functie 1 Funktion 8 Functie f1 Functie f1
Lichtcabine2 f2 Functie 2 Functie f2 Functie f2
Lichtcabine3 f3 Functie 3 Funktion 3 Functie f3 Functie f3
Lichtcabine4 f4 Functie 4 Funktion 5 Functie f4 Functie f4
Lichtcabine5 — — Funktion 2 Functie f5 Functie f5
Lichtcabine6+7 — — Funktion 4 Functie f6 Functie f6
Sound:begroetinginhetDuits — — Funktion 6 Functie f7 Functie f7
Sound:kaartcontroleinhetDuits — — Funktion 7 Functie f8 Functie f8
Sound:tandenpoetsen — — — Functie f9 Functie f9
Sound:stromendwater — — — Functie f10 Functie f10
Sound:gorgelen — — — Functie f11 Functie f11
Sound:toiletspoeling — — — Functie f12 Functie f12
Sound:geeuwen — — — Functie f13 Functie f13
Sound:snurken — — — Functie f14 Functie f14
Sound:wekkeninhetDuits — — — Functie f15 Functie f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

12
Aviso de seguridad
• Elcocheestádestinadoparasuusoúnicamenteen
determinados sistemas operativos (Märklin AC –
MärklinDelta–MärklinDigitaloMärklinSystems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelcochedeberárealizarsedesdeuna
sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
operativo.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! El coche presenta esquinas y puntas cortan-
tes propias de la funcionalidad del vehículo.
Notas importantes
• Sielcochenoseutilizacomoparteintegrantedel
convoydelD475(43204),debe sustituirse el enganche
portacorriente 72020 por el enganche 7203. ¡En el caso
de contacto con enganches metálicos, existe peligro de
cortocircuito!
• Dentrodeunconvoydecochesconenganchesporta-
corriente está permitido utilizar solo el patín del set
de coches 43252. El patín del coche del set 43204 debe
desmontarse.
• Alnalyalcomienzodelconvoydecochesconengan-
che portacorriente se debe instalar el enganche 7203.
¡Peligro de cortocircuito!
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:78
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:DSG Schlafwagen
• Fijarparámetrosdelalocomotora(código,
volumendelsonido):
por el Control Unit, Mobile Station o Central Station.
• Diversasfuncionesgobernables.
• Enfuncionamientoenmodoanalógicoestádisponible
únicamentelailuminacióninteriorde“pasillo“.

13
Funciones posibles
Digital/Systems
I
luminacióninteriordelpasilloyacoplamiento/
desacoplamiento del enganche portacorriente
function/off Función1 Funciónf0 Funciónf0
Luzcabina1 f1 Función1 Función8 Funciónf1 Funciónf1
Luzcabina2 f2 Función2 Funciónf2 Funciónf2
Luzcabina3 f3 Función3 Función3 Funciónf3 Funciónf3
Luzcabina4 f4 Función4 Función5 Funciónf4 Funciónf4
Luzcabina5 — — Función2 Funciónf5 Funciónf5
Luzcabina6+7 — — Función4 Funciónf6 Funciónf6
Sonido:Salutación — — Función6 Funciónf7 Funciónf7
Sonido:Susbilletes,porfavor — — Función7 Funciónf8 Funciónf8
Sonido:Limpiarselosdientes ———Funciónf9 Funciónf9
Sonido:Aguacorriente ———Funciónf10 Funciónf10
Sonido:Gárgaras ———Funciónf11 Funciónf11
Sonido:Tirarlacadenadelretrete ———Funciónf12 Funciónf12
Sonido:Bostezo ———Funciónf13 Funciónf13
Sonido:Ronquido ———Funciónf14 Funciónf14
Sonido:Despertar ———Funciónf15 Funciónf15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

14
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformitàall’acclu-
so certificato di garanzia.
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:78
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:DSG Schlafwagen
• Regolazionedeiparametridellalocomotiva(indirizzo,
intensitàsonora):tramiteControlUnit,MobileStation
oppure Central Station.
• Svariatefunzionalitàcommutabili.
• Nell’esercizioanalogicosihaadisposizionesoltanto
l’illuminazioneinterna“Corridoio“.
Avvertenze per la sicurezza
•
Talecarrozzadeveessereimpiegatasoltantoconunsi-
stema di funzionamento adeguato per questa (Märklin AC,
MärklinDelta,MärklinDigitaloppureMärklinSystems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lacarrozzanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umiditàdell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Setalecarrozzanonvieneimpiegatanellacomposizione
dicarrozzedelD475(43204),ilgancioconduttoredicor-
rente 72020 deve venire sostituito con il gancio 7203. In
caso di contatto con dei ganci metallici pericolo di corto
circuito!
• All’internodiunacomposizionedicarrozzeconganci
conduttori di corrente deve venire impiegato solamente
il pattino sulla carrozza 43252. Il pattino sulla carrozza
proveniente dalla confezione 43204 deve venire rimosso.
• Allaneedalprincipiodiunacomposizionedicarrozze
con gancio conduttore di corrente deve venire impiegato
il gancio 7203. Pericolo di corto circuito!

15
Funzioni commutabili
Digital/Systems
Illuminazione interna del corridoio e gancio
conduttore di corrente acceso/spento function/off Funzione 1 Funzione f0 Funzione f0
Lucecabina1 f1 Funzione 1 Funzione 8 Funzione f1 Funzione f1
Lucecabina2 f2 Funzione 2 Funzione f2 Funzione f2
Lucecabina3 f3 Funzione 3 Funzione 3 Funzione f3 Funzione f3
Lucecabina4 f4 Funzione 4 Funzione 5 Funzione f4 Funzione f4
Lucecabina5 — — Funzione 2 Funzione f5 Funzione f5
Lucicabine6+7 — — Funzione 4 Funzione f6 Funzione f6
Suono:Saluti — — Funzione 6 Funzione f7 Funzione f7
Suono:Prego,biglietti — — Funzione 7 Funzione f8 Funzione f8
Suono:Puliziadeidenti — — — Funzione f9 Funzione f9
Suono:Acquauente — — — Funzione f10 Funzione f10
Suono:Gargarismi — — — Funzione f11 Funzione f11
Suono:Risciacquodellatoilette — — — Funzione f12 Funzione f12
Suono:Sbadigli — — — Funzione f13 Funzione f13
Suono:Starnuti — — — Funzione f14 Funzione f14
Suono:Risveglio — — — Funzione f15 Funzione f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

16
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:78
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:DSG Schlafwagen
• Inställningavlokparametrar(Adress,ljudstyrka):
Via Control Unit, Mobile Station eller Central Station.
• Olikainställbarafunktioner.
• Vidanalogkörningärendastvagnsbelysningen(”Gang“)
i funktion.
Säkerhetsanvisningar
• Vagnenfårendastkörasmedettdärtillavsettdriftsystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Vagnenfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• OmvagnenintekopplasinivagnsetnrD475(43204),så
MÅSTE de strömledande kopplen nr 72020 bytas ut mot
koppel av typ nr 7203. Risk för KORTSLUTNING föreligger
om ett strömledande koppel kommer i kontakt med ett
metallkoppel!
• IettvagnssetutrustatmedströmledandekoppelFÅR
ENDAST SLÄPSKON PÅ VAGN NR 43252 ANVÄNDAS!
Släpskorpåvagnartillhörandevagnsetnr43204måste
avlägsnas.
• Ibörjanochslutetavettvagnsetmedströmledande
koppel MÅSTEkoppelnr7203användas!VARNING FÖR
KORTSLUTNING!
• Bruksanvisningenochförpackningenärendelav
produktenochmåstedärförsparasochalltidmedfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.

17
Kopplingsbara funktioner
Digital/Systems
Belysningarochströmledandekoppeltill/från function/off Funktion 1 Funktion f0 Funktion f0
Belysning Hytt 1 f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Belysning Hytt 2 f2 Funktion 2 Funktion f2 Funktion f2
Belysning Hytt 3 f3 Funktion 3 Funktion 3 Funktion f3 Funktion f3
Belysning Hytt 4 f4 Funktion 4 Funktion 5 Funktion f4 Funktion f4
Belysning Hytt 5 — — Funktion 2 Funktion f5 Funktion f5
BelysningHytt6+7 — — Funktion 4 Funktion f6 Funktion f6
Ljud:Hälsningsfras — — Funktion 6 Funktion f7 Funktion f7
Ljud:Biljetternatack — — Funktion 7 Funktion f8 Funktion f8
Ljud:Tandborstning — — — Funktion f9 Funktion f9
Ljud:Rinnandevatten — — — Funktion f10 Funktion f10
Ljud:Gurgling — — — Funktion f11 Funktion f11
Ljud:Toalettspolning — — — Funktion f12 Funktion f12
Ljud:Gäspning — — — Funktion f13 Funktion f13
Ljud:Snarkning — — — Funktion f14 Funktion f14
Ljud:Väckning — — — Funktion f15 Funktion f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

18
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:78
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:DSG Schlafwagen
• Indstillingaflokomotivparametrene(adresse,lydstyrke):
Via Control Unit, Mobile Station eller Central Station.
• Diversestyrbarefunktioner.
• Ianalogdriftstårkundenindvendigebelysning”Gang“til
rådighed.
Vink om sikkerhed
• Vognmåkunbrugesmedetdriftssystem(MärklinAC,
MärklinDelta,MärklinDigitalellerMärklinSystems),
der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Vognmåikkeforsynesframereendénstrømkildead
gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• HvisvognenikkebrugesivognrækkenD475(43204),skal
denstrømførendekobling72020udskiftesmedkoblingen
7203.Vedberøringmedmetalkoblingererder fare for
kortslutning!
• Ienvognrækkemedstrømførendekoblingermåmankun
bruge slæbekontakten på vogn 43252. Slæbekontakten
påvognenfrasættet43204skalfjernes.
• Islutningenogbegyndelsenafenvognrækkemed
strømførendekoblingskal koblingen 7203 anvendes. Fare
for kortslutning!
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
tilDeresMärklinforhandler.

19
Styrbare funktioner
Digital/Systems
Indrebelysninggearogstrømførende
kobling tænd/sluk function/off Funktion 1 Funktion f0 Funktion f0
Lyskabine1 f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Lyskabine2 f2 Funktion 2 Funktion f2 Funktion f2
Lyskabine3 f3 Funktion 3 Funktion 3 Funktion f3 Funktion f3
Lyskabine4 f4 Funktion 4 Funktion 5 Funktion f4 Funktion f4
Lyskabine5 — — Funktion 2 Funktion f5 Funktion f5
Lyskabine6+7 — — Funktion 4 Funktion f6 Funktion f6
Lyd:Velkomst — — Funktion 6 Funktion f7 Funktion f7
Lyd:Billetter — — Funktion 7 Funktion f8 Funktion f8
Lyd:Tandbørstning — — — Funktion f9 Funktion f9
Lyd:Rindendevand — — — Funktion f10 Funktion f10
Lyd:Gurglen — — — Funktion f11 Funktion f11
Lyd:Toiletskyl — — — Funktion f12 Funktion f12
Lyd:Gaben — — — Funktion f13 Funktion f13
Lyd:Snorken — — — Funktion f14 Funktion f14
Lyd:Vækning — — — Funktion f15 Funktion f15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

20
SchlafwagenWL4ü[e]derDSG
43204-3
SchlafwagenWL4ü[e](-39)derDSG
43252
Sitzwagen1./2.KlasseAB4üwe-39/54derDSG
43204-2
Schnellzug-GepäckwagenPw4üse-38/52/59derDSG
43204-1
7203
