marklin 39837 User manual

Modell der Baureihe ES64 MRCE
39837

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Allgemeine Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 23
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 30
Table of Contents Page
Information about the prototype 4
Safety Notes 8
General Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Complementary accessories 23
Information about operation 23
Service and maintenance 24
Spare Parts 30
Sommaire Page
Informations concernant la locomotive réelle 4
Remarques importantes sur la sécurité 10
Informations générales 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 23
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 30
Inhoudsopgave Pagina
Informatie van het voorbeeld 4
Veiligheidsvoorschriften 12
Algemene informatie 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 23
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 30

3
Indice de contenido Página
Aviso de seguridad 14
Informaciones generales 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 23
Instrucciones de uso 23
El mantenimiento 24
Recambios 30
Indice del contenuto Pagina
Avvertenze per la sicurezza 16
Avvertenze generali 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 23
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 30
Innehållsförteckning Sida
Säkerhetsanvisningar 18
Allmänna informationer 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 23
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 30
Indholdsfortegnelse Side
Vink om sikkerhed 20
Generelle oplysninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 23
Brugsanvisninger 23
Service og reparation 24
Reservedele 30

4
Informationen zum Vorbild
Die von Siemens Transportation System (TS) entwickelte
Mehrsystemlok ES 64 wurde für den schweren Güterdienst in
ganz Europa bestellt. Sie kann unter Wechselstromsystemen
in Deutschland, Österreich, Schweiz, Schweden und Nor-
wegen (15 kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nord-
frankreich und Ungarn (25 kV, 16,7 Hz) betrieben werden. Ihr
Einsatzgebiet unter Gleichstromsystemen erstreckt sich auf
Belgien, Italien und Polen (3 kV), bzw. Südfrankreich und die
Niederlande (1,5 kV).
Der europaweite Einsatz erforderte auch eine hohe Flexibili-
tät bei der Signallichtausrüstung: Die Leuchten für verschie-
dene Leuchtstärken und Farben sind in LED-Technologie
ausgeführt, die zahlreiche Vorteile bietet, wie geringe Aus-
fallwahrscheinlichkeit, verschiedene Lichtstärken durch Zu-
bzw. Abschalten von LED-Gruppen, Integration verschiede-
ner Farben in einer Leuchte sowie geringere Verluste durch
Wärmeentwicklung.
Durch einen kleinen Umbau kann die Lok auch für den hoch-
wertigen Personenzugdienst eingesetzt werden, wobei die
Höchstgeschwindigkeit dann bei 230 km/h liegt.
Information about the Prototype
The class ES 64 general-purpose locomotive developed by
Siemens Transportation System (TS) was ordered all over
Europe for heavy freight service. It can be run on alterna-
ting current systems in Germany, Austria, Switzerland, Swe-
den, and Norway (15 kilovolts, 16.7 Hertz) and in Denmark,
Luxembourg, Northern France, and Hungary (25 kilovolts,
16.7 Hertz). Its area of use on direct current systems ranges
from Belgium, Italy, and Poland (3 kilovolts), to Southern Fran-
ce and the Netherlands (1.5 kilovolts).
This locomotive’s use all over Europe also requires a high
level of flexibility in the headlights / marker lights used on it:
The lights for different light intensities and colors are done
with LED technology, which has numerous advantages such
as a low probability of malfunctioning, different light inten-
sities by turning groups of LED’s on and off, integration of
different colors in a light as well as lower losses from heat
generation.
A small conversion process allows this locomotive to also be
used for high quality passenger service in which the maxi-
mum speed is then 230 km/h or 144 mph.

5
Informations concernant la locomotive réelle
La locomotive polycourant ES 64 développée par Sie-
mens Transportation System (TS) a été utilisée dans tou-
te l’Europe pour le transport de marchandises lourdes.
Elle peut fonctionner sur les réseaux à courant alter-
natif d’Allemagne, d’Autriche, de Suisse, de Suède et
de Norvège (15 kV, 16,7 Hz) ou du Danemark, du Lux-
embourg, du nord de la France et de la Hongrie (25 kV,
16,7 Hz). Son domaine d’utilisation sur les réseaux à courant
continu s’étend à la Belgique, à l’Italie et à la Pologne (3 kV)
ou au sud de la France et aux Pays-Bas (1,5 kV).
L’utilisation à l’échelle européenne exigea également une
flexibilité élevée en termes de feux de signal : les diverses
intensités et couleurs des feux sont obtenues avec la tech-
nologie DEL (diodes électroluminescentes) qui présente de
nombreux avantages, notamment la réduction des défail-
lances, les différentes intensités lumineuses par l’acti-vation
ou la désactivation de groupes de DEL, l’intégration de plu-
sieurs couleurs dans un seul feu ainsi que les faibles pertes
thermiques.
Grâce à une petite conversion, la locomotive peut également
être utilisée pour le transport haut de gamme de passagers,
car la vitesse de pointe atteint alors 230 km/h.
Informatie van het voorbeeld
De bestellingen, van de door Siemens Transport Systems
(TS) ontwikkelde meer-systemen loc ES 64 voor de zware
goederendienst, kwamen uit heel Europa. Hij kan zowel ge-
bruikt worden op het wisselstroomsysteem in Duitsland, Oos-
tenrijk, Zwitserland, Zweden, en Noorwegen (15 kV, 16,7 Hz),
als in Denemarken, Luxemburg, Noord-Frankrijk en Hongarije
(25 kV, 16,7 Hz). Het gebruiksgebied op het gelijkstroomsys-
teem strekt zich uit van België, Italië en Polen (3 kV) tot Zuid-
Frankrijk en Nederland (1,5 kV).
Voor het gebruik in heel Europa was er ook een grote
flexibiliteit van de seinverlichting nodig. De lampen voor de
verschillende lichtsterktes en kleuren is in LED-technologie
uitgevoerd. Dit biedt talrijke voordelen zoals geringe uitval,
verschillende lichtsterktes door bij- of afschakelen van LED-
groepen, integratie van verschillende kleuren in één sein-
lamp en geringe verliezen door warmteontwikkeling.
Door een kleine ombouw kan de loc ook voor de hoog-waar-
dige reizigersdienst ingezet worden waarbij een maximums-
nelheid van 230 km/h gehaald kan worden.

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys-
tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt
werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Allgemeine Hinweise
• Die Bedienungsanleitung und die Verpackung sind Be-
standteil des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 12
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: BR 182 567-8
• SoftdriveSinus-Antrieb mit wartungsfreiem Motor.
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver-
zögerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.

7

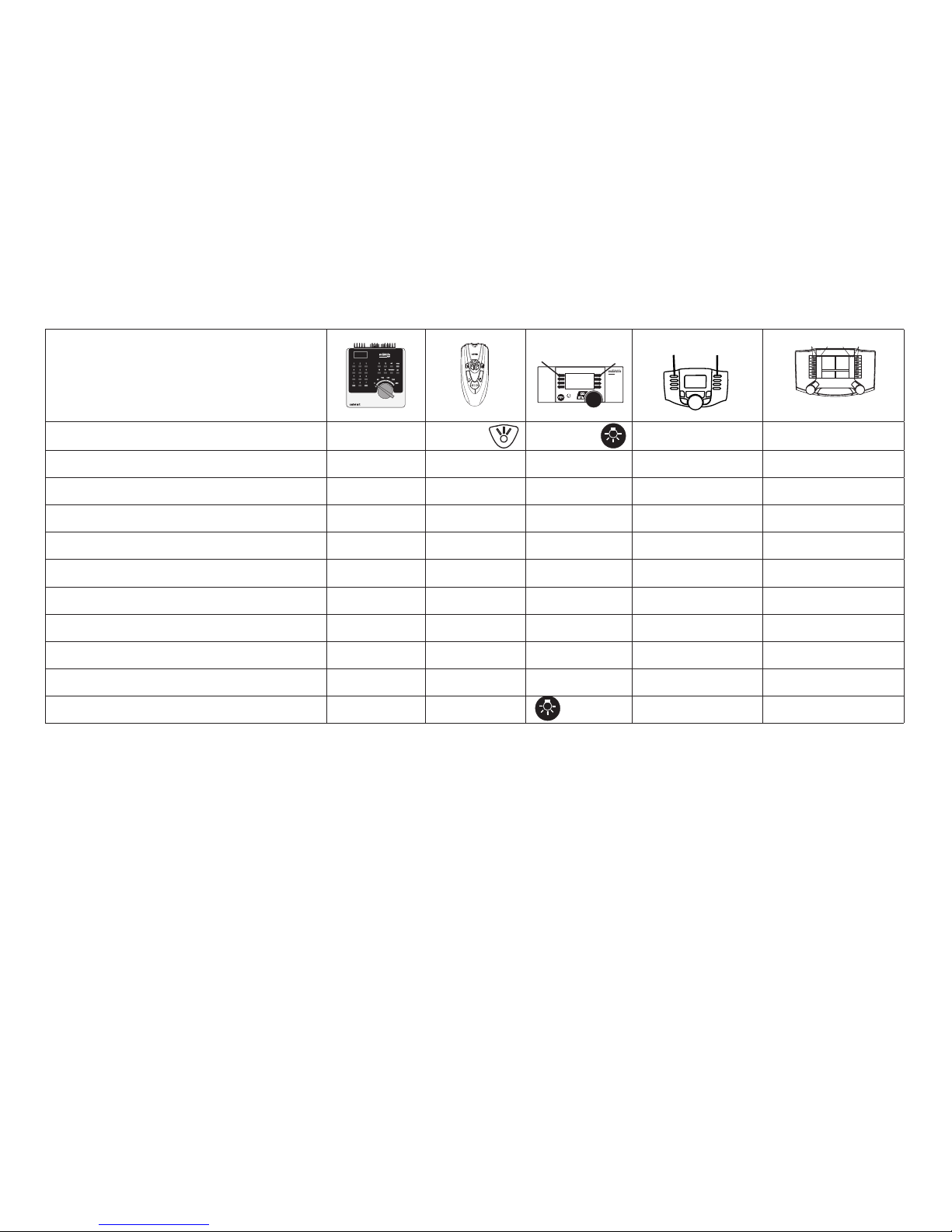

Schaltbare Funktionen
Spitzensignal function+off Funktion Funktion Funktion f0 Funktion f0
Fernlicht f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch: Hauptschalter — — Funktion 5 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Lüfter — — Funktion 7 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8
Geräusch: Bahnhofsansage — — — Funktion f9 Funktion f9
Rangierlicht doppel A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15
* nur in Verbindung mit Spitzensignal

8
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 12
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: BR 182 567-8
• SoftdriveSinus propulsion with a maintenance-free
motor.
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, accelerati-
on/braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• Only the train control functions and headlight changeover
feature are available in analog operation.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Safety Notes
• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transfor-
mers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions
for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
General Notes
• The operating instructions and the packaging are a com-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• http://www.maerklin.com/en/imprint.html

9
Controllable Functions
Headlights/marker lights function+off Function Function Function f0 Function f0
Long distance headlights f1 Function 1 Function 3 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2
Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3
ABV f4 Function 4 Function 4 Function f4 Function f4
Sound effect: Main relay — — Function 5 Function f5 Function f5
Headlights at engineer´s cab 2 off * — — Function 1 Function f6 Function f6
Sound effect: Blower — — Function 7 Function f7 Function f7
Headlights at engineer´s cab 1 off * — — Function 8 Function f8 Function f8
Sound effect: Station announcements — — — Function f9 Function f9
Double A switching light * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15
* only in conjunction with Headlights/marker lights

10
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transforma-
teurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Ne pas exposer le modèle à un ensoleillement direct,
à de fortes variations de température ou à un taux
d‘humidité important.
Informations générales
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces, adres-
ses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresses disponibles : 01 – 80
• Adresse encodée en usine : 12
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : BR 182 567-8
• SoftdriveSinus avec moteur sans entretien.
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
• En mode d’exploitation analogique, seules les fonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.

11
* Uniquement en combinaison avec Fanal éclairage
Fonctions commutables
Fanal éclairage function+off Fonction Fonction Fonction f0 Fonction f0
Phares à longue portée f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage : trompe, signal f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage : combinateur de commande — — Fonction 5 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint * — — Fonction 1 Fonction f6 Fonction f6
Bruitage : ventilateur — — Fonction 7 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint * — — Fonction 8 Fonction f8 Fonction f8
Bruitage : Annonce en gare — — — Fonction f9 Fonction f9
Feu de manœuvre double A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15

12
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 12
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: BR 182 567-8
• SoftdriveSinus met onderhoudsvrije motor.
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-/
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in
Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onder-
delen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade
was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde
onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de
oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• De gebruiksaanwijzing en de verpakking zijn een be-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
winkelier wenden.
• http://www.maerklin.com/en/imprint.html

13
* alleen in combinatie met Frontsein
Schakelbare functies
Frontsein function+off Functie Functie Functie f0 Functie f0
Schijnwerper f1 Functie 1 Functie 3 Functie f1 Functie f1
Geluid: bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid: signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid van de hoofdschakelaar — — Functie 5 Functie f5 Functie f5
Frontverlichting Cabine 2 uit * — — Functie 1 Functie f6 Functie f6
Geluid: ventilator — — Functie 7 Functie f7 Functie f7
Frontverlichting Cabine 1 uit * — — Functie 8 Functie f8 Functie f8
Geluid: stationsomroep — — — Functie f9 Functie f9
Rangeerlicht dubbel A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la locomotora de-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Informaciones generales
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 12
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fábrica: BR 182 567-8
• SoftdriveSinus con motor exento de mantenimiento.
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código, arranque y
frenado, velocidad máxima): por el Control Unit,
Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sido modificados cuando la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será el responsab-
le de probar y alegar que el montaje de piezas ajenas o la modificación en/de
productos Märklin no son las causas de los desperfectos y/o daños surgidos.

15
Funciones posibles
Señal de cabeza function+off Función Función Función f0 Función f0
Faros de largo alcance f1 Función 1 Función 3 Función f1 Función f1
Ruido: ruido de explotación f2 Función 2 Función 2 Función f2 Función f2
Ruido: Bocina de aviso f3 Función 3 Función 6 Función f3 Función f3
ABV f4 Función 4 Función 4 Función f4 Función f4
Ruido: Interruptor general — — Función 5 Función f5 Función f5
Faros frontales a la cabina 2 de enganche * — — Función 1 Función f6 Función f6
Ruido: Ventilador — — Función 7 Función f7 Función f7
Faros frontales a la cabina 1 de enganche * — — Función 8 Función f8 Función f8
Ruido: Locución hablada en estaciones — — — Función f9 Función f9
Luces de maniobra doble A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
* Sólo junto con Señal de cabeza
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15

16
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 12
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: BR 182 567-8
• SoftdriveSinus compatta con motore esente da manuten-
zione
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo, ri-
tardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di
marcia.
• Nel funzionamento analogico si hanno a disposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze generali
• Le istruzioni di impiego e l‘imballagio costituiscono un com-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Trix.
• http://www.maerklin.com/en/imprint.html

17
* soltanto in abbinamento con Segnale di testa
Funzioni commutabili
Segnale di testa function+off Funzione Funzione Funzione f0 Funzione f0
Faro di profondità f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1
Rumore: rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore: tromba di segnalazione f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore: interruttore principale — — Funzione 5 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento * — — Funzione 1 Funzione f6 Funzione f6
Rumore: ventilatori — — Funzione 7 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento * — — Funzione 8 Funzione f8 Funzione f8
Rumore: annuncio di stazione — — — Funzione f9 Funzione f9
Fanale di manovra a doppia A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15

18
Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 12
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: BR 182 567-8
• SoftdriveSinus med underhållsfri motor.
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit, Mobile
Station eller Central Station.
• Körriktningsberoende frontbelysning.
• Vid analog körning är endast den automatiska ljusväx-
lingsfunktionen tillgänglig.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpas-
sade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tem-
peraturväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• http://www.maerklin.com/en/imprint.html

19
* Endast tillsammans med Frontstrålkastare
Kopplingsbara funktioner
Frontstrålkastare function+off Funktion Funktion Funktion f0 Funktion f0
Fjärrljus f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Ljud: Trafikljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud: Huvudströmbrytare — — Funktion 5 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från * — — Funktion 1 Funktion f6 Funktion f6
Ljud: Fläktar — — Funktion 7 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från * — — Funktion 8 Funktion f8 Funktion f8
Ljud: Stationsutrop — — — Funktion f9 Funktion f9
Rangerljus dubbel A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
Digital / Systems
 
STOPmobile station
systems
15

20
Funktioner
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 12
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: BR 182 567-8
• SoftdriveSinus med vedligeholdelsesfri motor.
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• I analogdrift er det kun køre- og lysskiftefunktionerne, der
er tilgængelige.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
AC, Märklin Delta, Märklin Digital eller Märklin Systems),
der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempe-
raturudsving eller høj luftfugtighed.
Generelle oplysninger
• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
