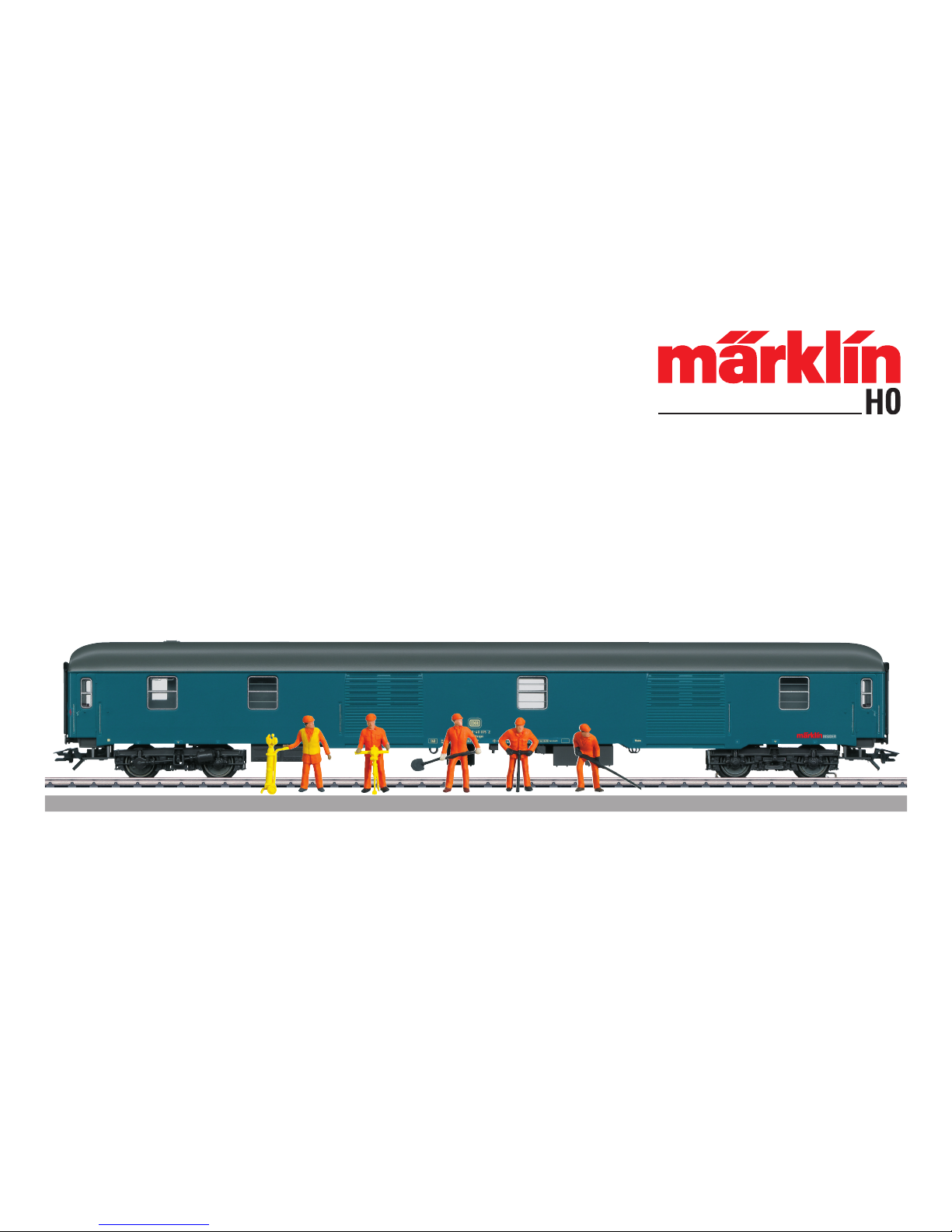

marklin 49965 User manual

Modell eines Bahndienstwagens
49965

2
Inhaltsverzeichnis Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ersatzteile 24
Table of Contents Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Spare parts 24
Sommaire Page
Informations concernant le wagon réel 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Pièces de rechange 24
Inhoudsopgave Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Onderdelen 24

3
Indice de contenido Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Recambios 24
Indice del contenuto Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Pezzi di ricambio 24
Innehållsförteckning Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Reservdelar 24
Indholdsfortegnelse Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Reservedele 24

4
Informationen zum Vorbild
Bahndienstwagen als Werkstattwagen der Deutschen
Bundesbahn (DB), auf Basis der Bauart Dm 902. Ozeanblaue
Grundfarbgebung im Zustand Anfang der 1980er-Jahre.
Angebot exklusiv nur an Insider-Club-Mitglieder mit 20jäh-
riger Mitgliedschaft im Insider-Club.
Information about the Prototype
German Federal Railroad (DB) railroad maintenance car as a
workshop car, based on type Dm 902. Ocean blue basic paint
scheme as the car looked at the beginning of the Eighties.
Offer exclusively to Insider Club members with 20 years of
membership in the Insider Club.

5
Informations concernant le wagon réel
Véhicule pour l’entretien des voies se présentant comme
une voiture-atelier de la Deutsche Bundesbahn (DB), sur la
base du type Dm 902. Livrée de base bleu océan dans l’état
de service du début des années 1980.
Offre réservée exclusivement aux membres Insider adhé-
rents au club depuis 20 ans.
Informatie van het voorbeeld
Dienstwagen als werkplaatswagen van de Deutsche Bun-
desbahn (DB), op basis van het type Dm 902. Oceaanblauwe
basiskleur in de toestand van begin jaren 1980.
Wordt uitsluitend aangeboden aan Insider-Clubleden met
een lidmaatschap van 20 jaar.

6
Sicherheitshinweise
• Der Bahndienstwagen darf nur mit einem dafür bestimmten
Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital,
DCC oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Der Bahndienstwagen darf nur aus einer Leistungsquelle
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb des Modells muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm
EN 60825-1.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Allgemeiner Hinweis zur Vermeidung elektromagnetischer
Störungen:
Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist
ein permanenter, einwandfreier Rad-Schiene-Kontakt der
Fahrzeuge erforderlich. Führen Sie keine Veränderungen an
stromführenden Teilen durch.
Funktionen
• Erkennung der Betriebsart: automatisch.
• Mfx-Technologie für Mobile Station / Central Station
Name ab Werk: WERKSTATTWAGEN
• Adresse ab Werk: MM 78 / DCC 03
• Diverse schaltbare Funktionen.
• Veränderbare Lautstärke der Geräusche.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
Protokolle ist in der Wertung fallend:
Priorität 1: mfx
Priorität 2: DCC
Priorität 3: MM
Wenn zwei oder mehr digital-Protokolle am Gleis erkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx. Einzelne Protokolle können über den Parameter CV 50
deaktiviert werden.

7

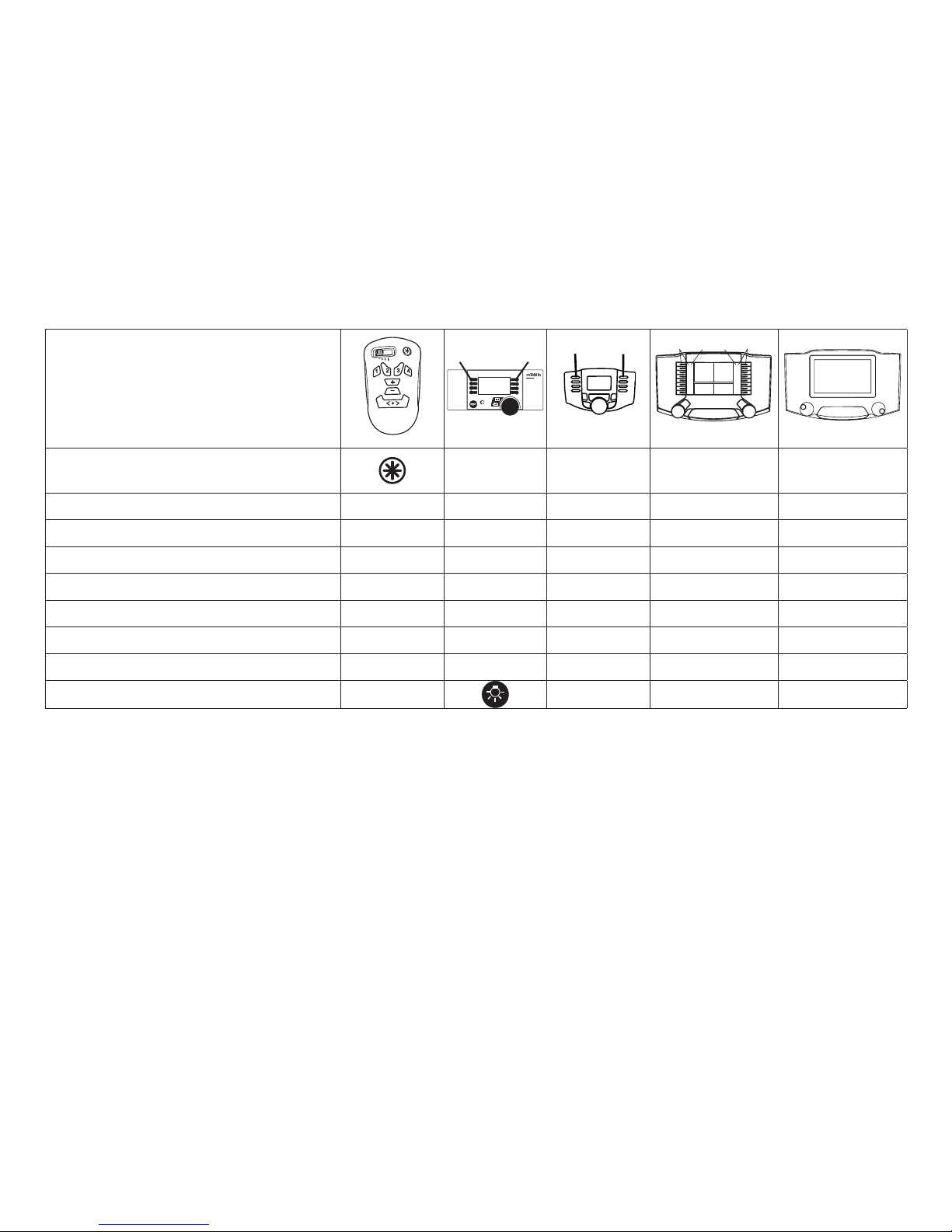

Schaltbare Funktionen
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Geräusch: Schweißen/Winkelschleifer /
Lichtflackern Funktion 4 Funktion f0 Funktion f0 Funktion f0
Geräusch: Metallsägen Funktion 1 Funktion 2 Funktion f1 Funktion f1 Funktion f1
Geräusch: Hämmern Funktion 2 Funktion 3 Funktion f2 Funktion f2 Funktion f2
Geräusch: Flex
Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion f3
Geräusch: Schleiferbock — Funktion 7 Funktion f5 Funktion f5 Funktion f5
Rotes Schlusslicht rechte Seite — Funktion 8 Funktion f6 Funktion f6 Funktion f6
Geräusch: Signalhorn — Funktion 6 Funktion f7 Funktion f7 Funktion f7
Rotes Schlusslicht linke Seite — Funktion 1 Funktion f8 Funktion f8 Funktion f8
Geräusch: Kompressor — Funktion f9 Funktion f9 Funktion f9

8
General Note to Avoid Electromagnetic Interference:
A permanent, flawless wheel-rail contact is required in
order to guarantee operation for which a model is designed.
Do not make any changes to current-conducting parts.
Functions
• Recognition of the mode of operation: automatic.
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: WERKSTATTWAGEN
• Address set at the factory: MM 78 / DCC 03
• Various controllable functions.
• Volume can be changed for the sound effects.
Note:
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descending order is:
Priority 1: mfx
Priority 2: DCC
Priority 3: MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto-
cols can be deactivated with Parameter CV 50.
Safety Notes
• This railroad maintenance car is to be used only with an
operating system designed for it (Märklin AC, Märklin Delta,
Märklin Digital, DCC or Märklin Systems).
• Use only switched mode power supply units and trans-
formers that are designed for your local power system.
• This railroad maintenance car must never be supplied
with power from more than one transformer.
• Pay close attention to the safety notes in the instructions
for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the model is to
be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
• The LEDs in this item correspond to Laser Class 1 accord-
ing to Standard EN 60825-1.
Important Notes
• The operating instructions and the packaging are a com-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• The warranty card included with this product specifies
the warranty conditions.
• Disposing: www.maerklin.com/en/imprint.html

9

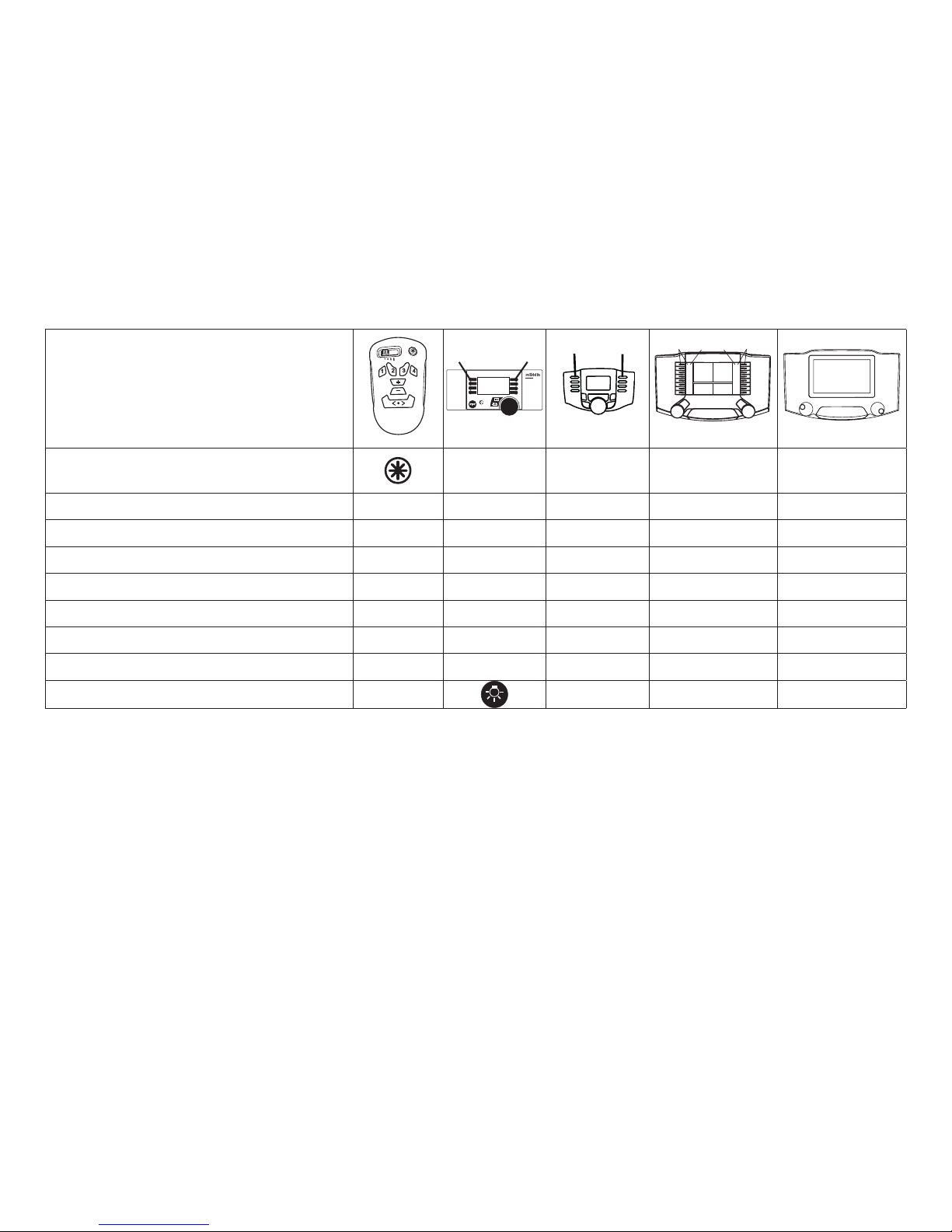

Controllable Functions
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Sound effect: Elektric welding/Angle
grinder / Light Flickering Function 4 Function f0 Function f0 Function f0
Sound effect: Metal saw Function 1 Function 2 Function f1 Function f1 Function f1
Sound effect: Hammering Function 2 Function 3 Function f2 Function f2 Function f2
Sound effect: Angle grinder Function 3 Function 5 Function f3 Function f3 Function f3
Sound effect: Grinder bench — Function 7 Function f5 Function f5 Function f5
Red marker light, right side — Function 8 Function f6 Function f6 Function f6
Sound effect: Horn — Function 6 Function f7 Function f7 Function f7
Red marker light, left side — Function 1 Function f8 Function f8 Function f8
Sound effect: compressor — Function f9 Function f9 Function f9

10
Remarques importantes sur la sécurité
• Le véhicule pour l’entretien des voies ne peut être mis
en service qu’avec un système d’exploitation adéquat
(Märklin AC, Märklin Delta, Märklin Digital, DCC ou
Märklin Systems).
• Utiliser uniquement des convertisseurs et transforma-
teurs correspondant à la tension du secteur local.
• Le véhicule pour l’entretien des voies ne peut être ali-
menté en courant que par une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de le modèle en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Ne pas exposer le modèle à un ensoleillement direct, à
de fortes variations de température ou à un taux d‘humi-
dité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Les DEL installées correspondent à la classe laser 1
selon la norme EN 60825-1.
Information importante
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
Indication d‘ordre général pour éviter les interférences
électromagnétiques:
La garantie de l‘exploitation normale nécessite un contact
roue-rail permanent et irréprochable. Ne procédez à aucune
modification sur des éléments conducteurs de courant.
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : WERKSTATTWAGEN
• Adresse encodée en usine : MM 78 / DCC 03
• Vitesse maximale réglable.
• Diverses fonctions commutables.
Indication:
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante :
Priorité 1 : mfx
Priorité 2 : DCC
Priorité 3 : MM
Si deux ou plus de deux protocoles numériques sont re-
connus sur la voie, le décodeur choisit automatiquement le
protocole numérique le plus significatif. Entre les protocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.

11
Fonctions commutables
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Bruitage : Soudage électrique/Meuleuse
d’angle / Lumière vacillante Fonction 4 Fonction f0 Fonction f0 Fonction f0
Bruitage : Scie à métaux Fonction 1 Fonction 2 Fonction f1 Fonction f1 Fonction f1
Bruitage : Coups de marteau Fonction 2 Fonction 3 Fonction f2 Fonction f2 Fonction f2
Bruitage : Meuleuse d’angle Fonction 3 Fonction 5 Fonction f3 Fonction f3 Fonction f3
Bruitage : Touret à meuler Fonction 4 Fonction 7 Fonction f5 Fonction f5 Fonction f5
Feu de fin de convoi rouge, côté droit — Fonction 8 Fonction f6 Fonction f6 Fonction f6
Bruitage : trompe, signal — Fonction 6 Fonction f7 Fonction f7 Fonction f7
Feu de fin de convoi rouge, côté gauche — Fonction 1 Fonction f8 Fonction f8 Fonction f8
Bruitage : Compresseur — Fonction f9 Fonction f9 Fonction f9

12
• Afdanken: www.maerklin.com/en/imprint.html
Algemene aanwijzing voor het vermijden van elektroma-
gnetische storingen:
Om een betrouwbaar bedrijf te garanderen is een per-
manent, vlekkeloos wielas - rail contact van het voertuig
noodzakelijk. Voer geen wijzigingen uit aan de stroomvoe-
rende delen.
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: WERKSTATTWAGEN
• Vanaf de fabriek ingesteld: MM 78 / DCC 03
• Diverse schakelbare functies.
• Volume van de geluiden instelbaar.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto-
collen is afnemend in mogelijkheden:
Prioriteit 1: mfx
Prioriteit 2: DCC
Prioriteit 3: MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaar-
digste protocol over; bijv. word mfx & MM herkend, dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
Veiligheidsvoorschriften
• De dienstwagen mag alleen met een daarvoor bestemd
bedrijfssysteem (Märklin AC, Märklin Delta, Märklin
digitaal, DCC of Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De Le véhicule pour l’entretien des voies mag niet vanuit
meer dan een stroomvoorziening gelijktijdig gevoed
worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de model dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
• Ingebouwde LED’s komen overeen met de laserklasse 1
volgens de norm EN 60825-1.
Belangrijke aanwijzing
• De gebruiksaanwijzing en de verpakking zijn een be-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.

13
Schakelbare functies
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Geluid: elektrisch lassen/haakse slijper /
lichtflakkering Functie 4 Functie f0 Functie f0 Functie f0
Geluid: metaalzaag Functie 1 Functie 2 Functie f1 Functie f1 Functie f1
Geluid: hameren Functie 2 Functie 3 Functie f2 Functie f2 Functie f2
Geluid: haakse slijper Functie 3 Functie 5 Functie f3 Functie f3 Functie f3
Geluid: slijpsteen — Functie 7 Functie f5 Functie f5 Functie f5
Sluitlicht rood, rechts — Functie 8 Functie f6 Functie f6 Functie f6
Geluid: signaalhoorn — Functie 6 Functie f7 Functie f7 Functie f7
Sluitlicht rood, links — Functie 1 Functie f8 Functie f8 Functie f8
Geluid: compressor — Functie f9 Functie f9 Functie f9

14
Aviso de seguridad
• El coche solamente debe funcionar en un sistema de
corriente propio (Märklin AC – Märklin Delta –
Märklin Digital – DCC o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• La alimentación del coche deberá realizarse descle una
sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la modelo deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no
es adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• Los LEDs incorporados corresponden a la clase de láser
1 según la norma europea EN 60825-1.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Para reparaciones o recambios contacte con su provee-
dor Märklin especializado.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html
Consejo general para evitar las interferencias electroma-
gnéticas:
Para garantizar un funcionamiento según las previsiones
se requiere un contacto rueda-carril de los vehículos
permanente sin anomalías. No realice ninguna modificación
en piezas conductoras de la corriente.
Funciones
• Reconocimiento del sistema: automático.
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: WERKSTATTWAGEN
• Indirizzo di fabbrica: MM 78 / DCC 03
• Diversas funciones gobernables.
• Volumen variable de los ruidos.
Nota:
El protocolo digital que ofrece el mayor número de posibi-
lidades es el protocolo digital de mayor peso. El orden de
pesos de los protocolos digitales es descendente.:
Prioridad 1: mfx
Prioridad 2: DCC
Prioridad 3: MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yor valor; p. ej., si se detecta mfx y MM, el decoder asume
el protocolo digital mfx. Los distintos protocolos se pueden
desactivar mediante el parámetro CV 50.

15
Funciones posibles
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Ruido: Soldadura eléctrica/Esmeriladora
acodada / parpadeo luminoso Función 4 Función f0 Función f0 Función f0
Ruido: Sierra para metal Función 1 Función 2 Función f1 Función f1 Función f1
Ruido: Martilleo Función 2 Función 3 Función f2 Función f2 Función f2
Ruido: Lijadora acodada Función 3 Función 5 Función f3 Función f3 Función f3
Ruido: Afiladora — Función 7 Función f5 Función f5 Función f5
Luces de cola rojas derecha — Función 8 Función f6 Función f6 Función f6
Ruido: Bocina de aviso — Función 6 Función f7 Función f7 Función f7
Luces de cola rojas izquierda — Función 1 Función f8 Función f8 Función f8
Ruido: Compresor — Función f9 Función f9 Función f9

16
• Prestazioni di garanzia e garanzia in conformità all’acclu-
so certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html
Avvertenza generale per la prevenzione di disturbi elettro-
magnetici:
Per garantire l’esercizio conforme alla destinazione è
necessario un contatto ruota-rotaia dei rotabili permanente,
esente da interruzioni. Non eseguite alcuna modificazione ai
componenti conduttori di corrente.
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: WERKSTATTWAGEN
• Indirizzo di fabbrica: MM 78 / DCC 03
• Svariate funzionalità commutabili.
• Intensità sonora dei rumori modificabile.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
il protocollo digitale di massimo valore. La sequenza dei
protocolli Digital, con valori decrescenti, è:
Priorità 1: mfx
Priorità 2: DCC
Priorità 3: MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo di-
gitale con il valore più elevato; ad es. se viene riconosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
Avvertenze per la sicurezza
• Tale vagone di servizio deve essere impiegata soltanto con
un sistema di funzionamento adeguato per questa
(Märklin AC, Märklin Delta, Märklin Digital, DCC oppure
Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Il vagone di servizio non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della modello il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.
Avvertenze importanti
• Le istruzioni di impiego e l‘imballagio costituiscono un
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.

17
Funzioni commutabili
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Rumore: saldatrice elettrica/smerigliatrice
angolare / tremolìo della luce Funzione 4 Funzione f0 Funzione f0 Funzione f0
Rumore: troncatrice per metalli Funzione 1 Funzione 2 Funzione f1 Funzione f1 Funzione f1
Rumore: ribattitura Funzione 2 Funzione 3 Funzione f2 Funzione f2 Funzione f2
Rumore: strisciante ad angolo Funzione 3 Funzione 5 Funzione f3 Funzione f3 Funzione f3
Rumore: supporto strisciante — Funzione 7 Funzione f5 Funzione f5 Funzione f5
Fanale di coda rosso, lato destro — Funzione 8 Funzione f6 Funzione f6 Funzione f6
Rumore: tromba di segnalazione — Funzione 6 Funzione f7 Funzione f7 Funzione f7
Fanale di coda rosso, lato sinistro — Funzione 1 Funzione f8 Funzione f8 Funzione f8
Rumore: compressore — Funzione f9 Funzione f9 Funzione f9

18
Allmän information för undvikande av elmagnetiska
störningar:
För att kunna garantera en problemfri trafik fordras först och
främst fullgod kontakt mellan rälsen och fordonens/vagnar-
na hjul. Förändra inte lokens och vagnarnas strömledande
delar och detaljer.
Funktioner
• Driftsättet igenkänns automatiskt.
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: WERKSTATTWAGEN
• Adress från tillverkaren: MM 78 / DCC 03
• Olika inställbara funktioner.
• Ljudeffekter med inställbar ljudstyrka.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.
Säkerhetsanvisningar
• Mobil verkstad får endast köras med ett därtill avsett
driftsystem (Märklin AC, Märklin Delta, Märklin Digital,
DCC eller Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpas-
sade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt
Ennorm 60825-1.
Viktig information
• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• Hantering som avfall: www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
STOP mobile station
systems
15
60651 / 60652
f0 - f3 f4 - f7
60653 / 60657
Trix 66950 / 66955
f0 f8 f0f8
60212 / 60213
60214 / 60215
CS3
60216 / 60226
Ljud: Elsvetsning/Vinkelkap / Ljusflimmer Funktion 4 Funktion f0 Funktion f0 Funktion f0
Ljud: Metallsåg Funktion 1 Funktion 2 Funktion f1 Funktion f1 Funktion f1
Ljud: Hamrande Funktion 2 Funktion 3 Funktion f2 Funktion f2 Funktion f2
Ljud: Vinkelsläpsko Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion f3
Ljud: Slipmaskin — Funktion 7 Funktion f5 Funktion f5 Funktion f5
Slutljus rött, höger sida — Funktion 8 Funktion f6 Funktion f6 Funktion f6
Ljud: Signalhorn — Funktion 6 Funktion f7 Funktion f7 Funktion f7
Slutljus rött, vänster sida —Funktion 1 Funktion f8 Funktion f8 Funktion f8
Ljud: Kompressor — Funktion f9 Funktion f9 Funktion f9

20
Generel vejledning til forhindring af elektromagnetiske
forstyrrelser:
For at sikre normal drift, er permanent, problemfri hjul-
skinne-kontakt på køretøjerne påkrævet. Undgå at foretage
ændringer på strømførende dele.
Funktioner
• Registrering af driftsarten: automatisk.
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: WERKSTATTWAGEN
• Adresse ab fabrik: MM 78 / DCC 03
• Diverse styrbare funktioner.
• Indstillelig lydstyrke af lydene.
Observera:
Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:
Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-
vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.
Vink om sikkerhed
• Mobile værksted må kun bruges med et driftssystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af modellen skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• De indbyggede lysdioder svarer til laserklasse 1 i henhold
til normen EN 60825-1.
Vigtige bemærkninger
• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
