marklin B VI User manual

Modell der bayr. Gattung B VI
22184

2
Information zum Vorbild
Die Lokomotiven der Gattung B VI bildeten über einen
langen Zeitraum das Rückgrat für die Beförderung von
Schnellzügen und Postzügen bei den Königlich Bayeri-
schen Staatseisenbahnen.
Während ihrer Bauzeit 1863 –1871 wurden die Maschi-
nen immer wieder verbessert und die Lokomotiven aus
den ersten Bauserien umgebaut. So wurde u. a. durch
den Einbau neuer Kessel der Dampfdruck von 8 bar
auf 10 bar erhöht und der Wetterschirm zum besseren
Schutz von Lokomotivführer und Heizer gegen Fahrtwind
und Regen durch ein geschlossenes Führerhaus ersetzt.
Da Bayern kaum über eigene Kohlevorräte verfügte,
waren viele bayerische Lokomotiven für die Feuerung
mit heimischem Torf eingerichtet. Der Heizwert des Torfs
war im Vergleich zur Steinkohle relativ gering. Die Torf-
tender hatten deshalb ein größeres Fassungsvolumen
und waren wegen des nässeempfindlichen Brennstoffs
mit einem Dach versehen.
Ein weiteres äußeres Merkmal der torfbefeuerten Loko-
motiven waren birnen- oder kegelförmige Schornsteine,
die übermäßigen Funkenflug verhindern sollten.
Information about the Prototype
Over a long period of time the class B VI locomotives
were the backbone of the motive power for express
trains and mail trains on the Royal Bavarian State
Railways.
During the period of their construction,1863–1871, these
units were constantly improved, and the locomotives
from the first series were rebuilt. Hence, for example,
the installation of new boilers increased the steam
pressure from 116 to 145 pounds per square inch, and
the open driving platform with just a canopy roof was
replaced by an enclosed cab for improved protection of
the engineer and fireman.
Since Bavaria had hardly any of its own coal deposits,
many Bavarian locomotives were equipped for burning
the native peat. The effectiveness of peat as a fuel was
relatively low in comparison with coal. The peat tender
was therefore larger in volume and was provided with
a roof to protect the moisture-sensitive fuel. Another
external feature of peat-fired locomotives were the pear
or balloon-shaped smoke stacks, which were supposed
to prevent sparks from flying.

3
Informations concernant la locomotive réele
Les locomotives de la série B VI constituèrent pendant
longtemps l’épine dorsale de l’acheminement des trains
rapides et des trains postaux des Chemins de fer Royaux
Bavarois (K.Bay.Sts.B.).
Tout au long de la période de leur construction (1863 –1871),
les machines furent sans cesse améliorées et les locomo-
tives issues des premières séries de construction furent
transformées. Ainsi, la pression de la vapeur a notamment
été augmentée de 8 à 10 bars grâce à l’intégration de
nouvelles chaudières et l’écran de protection contre les
intempéries a été remplacé par un poste de conduite fermé,
afin d’assurer une meilleure protection du mécanicien et du
chauffeur contre le vent et la pluie.
Etant donné que la Bavière ne disposait pratiquement
pas de réserves de charbon sur son propre territoire, de
nombreuses locomotives bavaroises étaient équipées pour
une chauffe à la tourbe recueillie dans le pays. Le pouvoir
calorifique de la tourbe étant relativement faible par rapport
à celui de la houille. Les tenders étaient, par conséquent,
nettement plus grands et couverts en raison de la sensibilité
du combustible à l’humidité. Les cheminées en forme de
poire ou d’entonnoir constituent une autre caractéristique
apparente des locomotives à tourbe. Elles étaient destinées
à empêcher les projections trop importantes d’escarbilles.
Informatie van het voorbeeld
De lokomotieven van de serie B VI vormden gedurende
lange tijd de ruggegraat van het vervoer van sneltreinen
en posttreinen bij de Königlich Bayerische Staatseisen-
bahnen.
Tijdens hun constructietijd van 1863 tot 1871 werden de
machines voortdurend verbeterd en de lokomotieven
uit de eerste series omgebouwd. Zo werd bij de inbouw
van nieuwe ketels de stoomdruk van 8 bar tot 10 bar
verhoogd en werd het scherm dat de machinist en de
stoker tegen rijwind en regen beschermde, door een
gesloten cabine vervangen.
Omdat Beieren nauwelijks over eigen kolenvoorraden
beschikte, waren veel Beierse lokomotieven voor het
stoken van inheemse turf ingericht. De stookwaarde van
turf was in vergelijking met steenkool gering. De turften-
ders hadden daarom een groter volume en waren om
de vochtgevoelige turf tegen vocht te vrijwaren van een
dak voorzien. Een ander uiterlijk kenmerk van de met turf
gestookte lokomotieven waren de peer- of kegelvor-
mige schoorstenen, die een overmatige vonkenregen
moesten voorkomen.

4
Funktion
• Eingebaute Elektronik zum wahlweisen Betrieb mit
konventionellem Gleichstrom-Fahrgerät (max. ±12
Volt), Trix Systems, Trix Selectrix oder Digitalsystemen
nach NMRA-Norm.
• Automatische Systemerkennung zwischen Digital-
und Analog-Betieb.
• Keine automatische Systemerkennung zwischen
Selectrix (SX) und DCC.
• Fahrtrichtungsabhängige Spitzenbeleuchtung.
Im Digitalbetrieb schaltbar.
Hinweise zum Digitalbetrieb:
• Ab Werk ist bei dieser Lok für den Digitalbetrieb die
Adresse „01“ (Selectrix) / „03“ (DCC) programmiert.
Eingestellte Anzahl der Fahrstufen: 28 (DCC) bzw.
31 (Selectrix).
• Beim ersten Betrieb in einem Digital-System (Selec-
trix oder DCC) muss der Decoder auf dieses Digital-
System eingestellt werden. Dazu ist der Decoder
einmal in diesem Digitalsystem zu programmieren.
• Der Betrieb mit gegenpoliger Gleichspannung im
Bremsabschnitt ist mit der werkseitigen Einstellung
nicht möglich. Ist diese Eigenschaft gewünscht, so
muss auf den konventionellen Gleichstrombetrieb
verzichtet werden (CV29 / Bit 2 = 0)
Die genaue Vorgehensweise zum Einstellen der diversen
Parameter entnehmen Sie bitte der Bedienungsanlei-
tung Ihrer Mehrzug-Zentrale (z.B. Mobile Station). Die ab
Werk eingestellten Werte können bei vielen Systemen
im Programmiermodus ausgelesen werden.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs-
system eingesetzt werden.
• Die Lok darf nicht mit mehr als einer Leistungsquelle
gleichzeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstör-
set 611 655 zu verwenden. Für Digitalbetrieb ist das
Entstörset nicht geeignet.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche
sind ausgeschlossen, wenn in Trix-Produkten nicht von Trix freigegebene
Fremdteile eingebaut werden und / oder Trix-Produkte umgebaut werden und
die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel
und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür,
dass der Einbau von Fremdteilen oder der Umbau in bzw. von Trix-Produkten
für aufgetretene Mängel und/oder Schäden nicht ursächlich war, trägt die
für den Ein- und / oder Umbau verantwortliche Person und/ oder Firma bzw.
der Kunde.

5

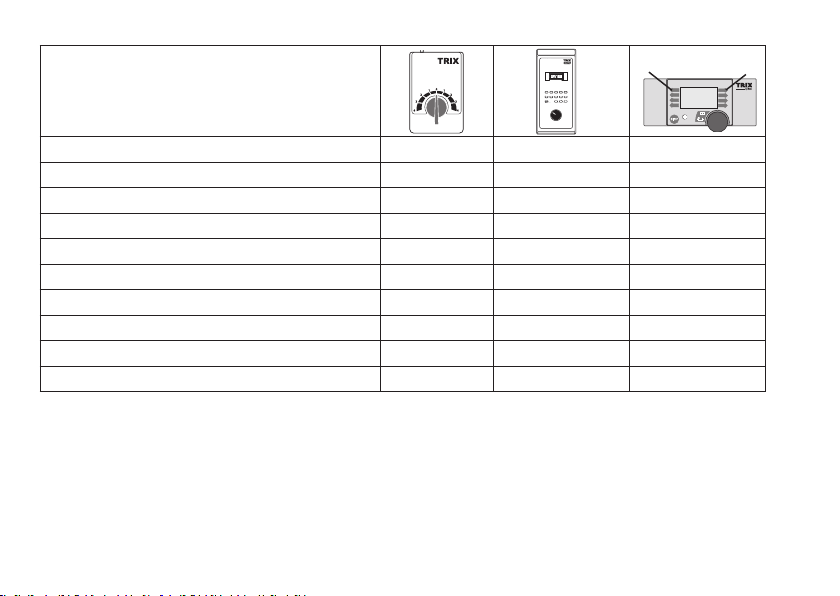

Schaltbare Funktionen
Stirnbeleuchtung an Licht-Taste Licht-Taste
Betriebsgeräusch — — f 2
Geräusch: Pfeife lang — — f 3
ABV — — f 4
Geräusch: Torf schaufeln — — f 5
Geräusch: Luftpumpe — — f 6
Geräusch: Pfeife kurz — — f 7
Geräusch: Injektor — — f 9
Geräusch: Dampf ablassen — — f 10
Geräusch: Schieberkasten — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800

6
* Änderungen unter Selectrix führen automatisch auch zu Änderungen unter DCC und umgekehrt.
*** Die Werte der gewünschten Einstellungen sind zu addieren!
CV Bedeutung Wert DCC ab Werk
DCC / SX1 Wert SX1
1 Adresse 1 - 127 3 / 01 01 - 99
3 Anfahrverzögerung 0 - 255 5 2 1 - 7
4 Bremsverzögerung 0 - 255 4
5*
** Maximalgeschwindigkeit 0 - 255 7 / 7 1 - 7
8 Werkreset 8 131 / — —
17 Erweiterte Adresse (oberer Teil) CV 29, bit 5 =1 192 / — —
18 Erweiterte Adresse (unterer Teil) CV 29, bit 5 =1 1 / — —
29
bit 0: Umpolung Fahrtrichtung
bit 1: Anzahl Fahrstufen 14 oder 28/128
bit 2: DCC Betrieb mit Bremsstrecke
DCC-, Selectrix- und Gleichstrombetrieb
bit 5: Adressumfang 7 bit / 14 bit
Wert
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
6 —
51 * bit 0: Motorumpolung bit 1: Umpolung Licht
bit 2: Umpolung Gleis
0 / 1
0 / 2
0 / 4
***
0 - 7 0 / 4 0 - 7

7
Function
• Built-in electronic circuit for operation with a conven-
tional DC power pack (max. ±12 volts), Trix Systems,
Trix Selectrix or NMRA DCC digital systems.
• Automatic system recognition between digital and
analog operation.
• No automatic system recognition between Selectrix
(SX) and DCC.
• Headlights for the locomotive change over with the
direction of travel. They can be turned on and off in
digital operation.
Notes on digital operation:
• This locomotive comes from the factory programmed
for the digital address “01” (Selectrix) / “03” (DCC).
Number of speed levels that have been set: 28 (DCC)
and 31 (Selectrix).
• The first time the locomotive is used in a digital
system (Selectrix or DCC), the decoder must be set
for this digital system. To do this, the decoder must be
programmed once in this digital system.
• Information about DCC Operation:
The setting done at the factory does not permit opera-
tion with opposite polarity DC power in the braking
block. If you want this characteristic, you must do with-
out conventional DC power operation (CV29 / Bit 2 = 0).
The operating instructions for your central unit (example:
Mobile Station) will give you exact procedures for setting
the different parameters. With many systems the values
set at the factory can be read in the programming mode.
Safety Information
• This locomotive is only to be used with the operating
system it is designed for.
• This locomotive must not be supplied with power
simultaneously by more than one power source.
• Please make note of the safety information in the
instructions for your operating system.
The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
611 655 interference suppression set is to be used for
this purpose. The interference suppression set is not
suitable for digital operation.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Trix have been installed in
Trix products or where Trix products have been converted in such a way
that the non-Trix parts or the conversion were causal to the defects and /
or damage arising. The burden of presenting evidence and the burden of
proof thereof, that the installation of non-Trix parts or the conversion in or
of Trix products was not causal to the defects and / or damage arising, is
borne by the person and/or company responsible for the installation and /
or conversion, or by the customer.

8

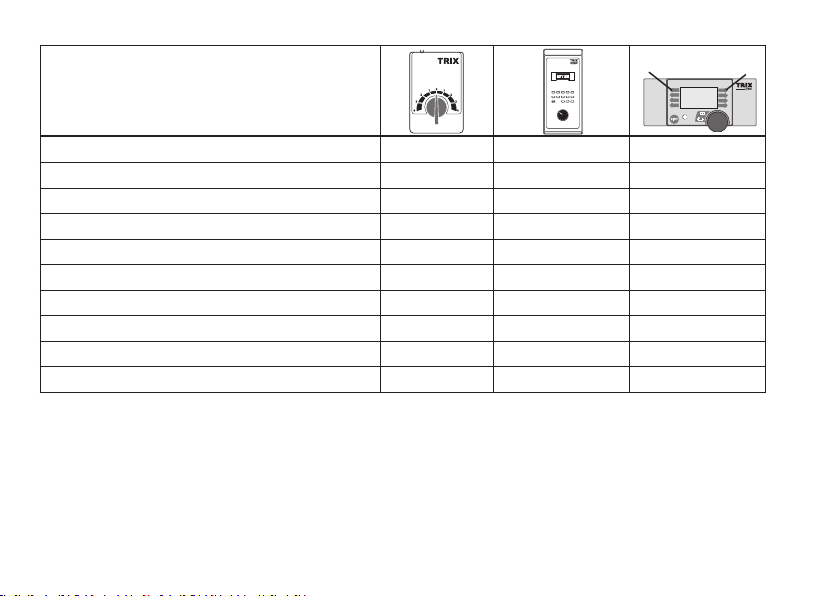

Controllable Functions
Headlights on Headlight button Headlight button
Operating sounds — — f 2
Sound effect: long whistle blast — — f 3
ABV — — f 4
Sound effect: peat being shoveled — — f 5
Sound effect: Air pump — — f 6
Sound effect: Short whistle blast — — f 7
Sound effect: Injector — — f 9
Sound effect: Blowing off steam — — f 10
Sound effect: Steam chest — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800

9
* Changes done under Selectrix will automatically be carried out under DCC and vice versa.
*** The values for the desired settings must be added.
CV Discription DCC Value
Factory
Setting
DCC / SX1
SX1 Value
1 Adress 1 - 127 3 / 01 01 - 99
3 Acceleration delay 0 - 255 5 2 1 - 7
4 Braking delay 0 - 255 4
5*
** Maximum speed 0 - 255 7 / 7 1 - 7
8 Factory Reset 8 131 / — —
17 Extended address (upper part) CV 29, bit 5 =1 192 / — —
18 Extended address (lower part) CV 29, bit 5 =1 1 / — —
29
bit 0: Travel direction polarity reversal
bit 1: number of speed levels 14 or 28/128
bit 2: DCC Operation with braking Block.
DCC-, Selectrix- and DC power Operation
bit 5: Adress size 7 bit / 14 bit
Value
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
6 —
51 * bit 0: Motor polarity reversal bit 1: Headlight polarity reversal
bit 2: Track polarity reversal
0 / 1
0 / 2
0 / 4
***
0 - 7 0 / 4 0 - 7

10
Fonction
• Electronique intégrée pour exploitation au choix avec
transformateur-régulateur conventionnel délivrant du
courant continu (max. ±12 volts), avec Trix Systems,
avec Selectrix ou avec des systèmes de conduite
digitale conformes aux normes NMRA.
• Reconnaissance automatique du système entre
exploitations numérique et analogique.
• Pas de reconnaissance automatique entre les systè-
mes Selectrix (SX) et DCC.
• Feux de signalisation s’inversant selon le sens de
marche; feux commutables en exploitation digital.
Remarques relatives au fonctionnement en mode digital:
• En usine, c’est l‘adresse «01» (Selectrix) / «03» (DCC),
qui est programmée pour une exploitation digitale
de cette locomotive. Nombre de crans de marche
encodés: 28 (DCC) ou 31 (Selectrix).
• Une première exploitation en système numérique
(Selectrix ou DCC) exige le réglage correspondant du
décodeur. A cet effet, le décodeur doit être program-
mé une fois dans ce système numérique.
• Remarque concernant l’exploitation DCC: L’exploitation avec
courant continu de polarité inverse dans les sections de
freinage n’est pas possible avec le réglage d’usine. Si cette
propriété est désirée, il faut alors renoncer à l’exploitation
conventionnelle en courant continu (CV29 / bit 2 = 0).
En ce qui concerne la procédure de réglage des divers
paramètres, veuillez vous référer au mode d’emploi de
votre centrale de commande multitrain (par ex. Mobile
Station). De nombreux systèmes permettent de consulter
en mode programmation les valeurs encodées en usine.
Remarque sur la sécurité
• La locomotive ne peut être utilisée qu‘avec le système
d‘exploitation indiqué.
• La locomotive ne peut pas être alimentée électrique-
ment par plus d‘une source de courant à la fois.
• Il est impératif de tenir compte des remarques sur
la sécurité décrites dans le mode d‘emploi de votre
système d‘exploitation.
Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 611 655. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
The interference suppression set is not suitable for digital operation.Tout
recours à une garantie commerciale ou contractuelle ou à une demande de
dommages-intérêt est exclu si des pièces non autorisées par Trix sont inté-
grées dans les produits Trix et / ou si les produits Trix sont transformés et que
les pièces d’autres fabricants montées ou la transformation constituent la
cause des défauts et/ou dommages apparus. C’est à la personne et / ou la so-
ciété responsable du montage / de la transformation ou au client qu’incombe
la charge de prouver que le montage des pièces d’autres fabricants sur des
produits Trix ou la transformation des produits Trix n’est pas à l’origine des
défauts et ou dommages apparus.

11
Fonctions commutables
Fanal activé Touche éclairage Touche éclairage
Bruit d’exploitation — — f 2
Bruitage : sifflet long — — f 3
ABV — — f 4
Bruitage : pelletage de la tourbe — — f 5
Bruitage : Compresseur — — f 6
Bruitage : sifflet court — — f 7
Bruitage : Injecteur — — f 9
Bruitage : Échappement de la vapeur — — f 10
Bruitage : Boîte à tiroir — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800

12
* Toute modification effectuée sous Selectrix entraîne automatiquement une modification sous DCC et inversement.
*** Les valeurs des réglages désirés sont à additioner.
CV Signification Vaieur DCC Valeur Parm. Usine
DCC / SX1 SX1 Valeur
1 Adresse 1 - 127 3 / 01 01 - 99
3 Temporisation d‘accélération 0 - 255 5 2 1 - 7
4 Temporisation de freinage 0 - 255 4
5*
** Vitesse maximale 0 - 255 7 / 7 1 - 7
8 Réinitialisation d’usine 8 131 / — —
17 Adresse étendue (partie supérieure) CV 29, bit 5 =1 192 / — —
18 Adresse étendue (partie inférieure) CV 29, bit 5 =1 1 / — —
29
bit 0: inversion de polarité, sens de marche
bit 1: Nombre de crans de marche 14 ou 28/128
bit 2: Exploitation DCC avec zone de freinage.
DCC, Selectrix et courant continu
bit 5: taille d‘adresse 7 bit / 14 bit
Vaieur
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
6 —
51 * bit 0: inversion de polarité du moteur bit 1: inversion éclairage
bit 2: inversion de polaritè
0 / 1
0 / 2
0 / 4
***
0 - 7 0 / 4 0 - 7

13
Werking
• Ingebouwde elektronica die het mogelijk maakt om
naar keuze met, een conventionele gelijkstroomrijre-
gelaar (max. ±12 Volt), Trix Systems, Trix Selectrix of
digitaalsysteem volgens NMRA-norm te rijden.
• Automatische systeemherkenning tussen digitaal- en
analoogbedrijf.
• Geen automatische herkenning tussen Selectrix (SX)
en DCC.
• Rijrichtingsafhankelijke verlichting is in het digitaal-
systeem schakelbaar.
Aanwijzingen voor digitale besturing:
• Vanaf de fabriek is deze loc geprogrammeerd op het
digitale adres “01” (Selectrix) / “03” (DCC). Ingestelde
rijstappen: 28 (DCC) oftewel 31 (Selectrix).
• Voor het eerste bedrijf met een digitaal-systeem (Se-
lectrix of DCC) moet de decoder op dat digitale systeem
worden ingesteld. Daarvoor moet de decoder éénmaal
met dat digitale systeem geprogrammeerd worden.
• Opmerking voor het DCC-bedrijf:
het bedrijf met tegengepoolde gelijkspanning in de
afremsectie is met de fabrieksinstelling niet mogelijk.
Indien deze eigenschap wenselijk is, dan moet
worden afgezien van het conventioneel gelijkstroom-
bedrijf (CV29 / bit 2 = 0).
Het op de juiste wijze instellen van de diverse parame-
ters staat beschreven in de handleiding van uw digitale
Centrale (bijv. Mobile Station). De waarden die vanaf
de fabriek zijn ingesteld kunnen bij vele systemen, in de
programmeermodus, worden uitgelezen.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedri-
jfssysteem gebruikt worden.
• De loc mag niet vanuit meer dan één stroomvoorzie-
ning gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men
de ontstoor-set 611 655 te gebruiken. Voor het digitale
bedrijf is deze ontstoor-set niet geschikt.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Trix-producten niet door Trix vrijgegeven vreemde onderdelen ingebou-
wd en / of Trix-producten omgebouwd worden en de ingebouwde vreemde
onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten
en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat
de inbouw van vreemde onderdelen in Trix-producten of de ombouw van
Trix-producten niet de oorzaak van opgetreden defecten en / of schade is
geweest, berust bij de voor de inbouw en / of ombouw verantwoordelijke
persoon en / of firma danwel bij de klant.

14
Schakelbare functies
Frontverlichting aan Verlichtingstoets Verlichtingstoets
bedrijfsgeluiden — — f 2
Geluid: fluit lang — — f 3
ABV — — f 4
Geluid: turf scheppen — — f 5
Geluid: luchtpomp — — f 6
Geluid: fluit kort — — f 7
Geluid: injecteur — — f 9
Geluid: stoom afblazen — — f 10
Geluid: schuivenkast — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800

15
* Wijzigingen doorgevoerd met Selectrix leiden automatisch tot wijzigingen bij DCC en omgekeerd.
*** De waarde van de gewenste instellingen moeten bij elkaar opgeteld worden.
CV Betekenis Waarde DCC Af fabriek
DCC / SX1
Waarde
SX1
1 Adres 1 - 127 3 / 01 01 - 99
3 Optrekvertraging 0 - 255 5 2 1 - 7
4 Afremvertraging 0 - 255 4
5*
** Maximumsnelheid 0 - 255 7 / 7 1 - 7
8 Fabrieksinstelling 8 131 / — —
17 Uitgebreld adres (bovenste gedeelte) CV 29, bit 5 =1 192 / — —
18 Uitgebreld adres (onderste gedeelte) CV 29, bit 5 =1 1 / — —
29
bit 0: ompoling rijrichting
bit 1: aantal rijstappen 14 of 28/128
bit 2: DCC-bedrijf met afremtraject.
DCC-, Selectrix- en gelijkstroombedrijf
bit 5: adresbereik 7 bit / 14 bit
Waarde
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
6 —
51 * bit 0: motorompoling bit 1: ompoling licht
bit 2: ompoling rails
0 / 1
0 / 2
0 / 4
***
0 - 7 0 / 4 0 - 7

16
Función
• Electrónica incorporada para un funcionamiento a
discreción en corriente continua convencional (máx.
±12 V.), Trix Systems, Trix Selectrix o sistemas Digital
según las normas NMRA.
• Detección automática del sistema entre modo digital
y modo analógico.
• No dispone de detección automática del sistema
entre Selectrix (SX) y DCC.
• Faros encendidos según el sentido de marcha. En
Digital se pueden encender y apagar.
Indicaciones para el funcionamiento digital:
• Esta locomotora viene programada de fábrica para
un funcionamiento en Digital con el código “01” (Se-
lectrix) / “03” (DCC) y con 28 pasos de acceleración
(DCC) resp. 31 (Selectrix).
• La primera vez que se utilice en un sistema digital
(Selectrix o DCC), debe configurarse el decoder para
este sistema digital. Para ello, debe programarse el
decoder una vez en este sistema digital.
• No es posible el funcionamiento con tensión de
corriente continua de polaridad opuesta en el tramo de
frenado en funcionamiento en modo DCC. Si se desea
esta característica, debe renunciarse al funcionamien-
to convencional con corriente continua (CV29 / Bit 2 = 0)
La manera exacta de proceder para fijar los distintos
parámentos está descrita en las ilustraciones de su
mando Digital (p.e. Mobile Station). Los valores coloca-
dos desde fábrica son legibles en muchos sistemas en
la forma de programar.
Aviso de seguridad
• La locomotora solamente debe funcionar en el siste-
ma que le corresponda.
• La locomotora no deberá recibir corriente más que de
un solo punto de abasto a la vez.
• Observe necesariamente los avisos de seguridad
indicados en las instrucciones correspondientes a su
sistema de funcionamiento.
Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexi-
ón de la alimentación. Para ello debe emplearse el set
supresor de interferencias 611 655. El set supresor de
interferencias no es adecuado para el funcionamiento
en modo digital.
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Trix en los que se hubieran montado piezas ajenas
no autorizadas por Trix y/o sobre aquellos productos Trix que hayan sido modi-
ficados cuando la piezas ajenas montadas o la modificación sean las causas
de los desperfectos y/o daños posteriormente surgidos. La persona y/o em-
presa o el cliente responsable del montaje o modificación será el responsable
de probar y alegar que el montaje de piezas ajenas o la modificación en/de
productos Trix no son las causas de los desperfectos y/o daños surgidos.

17
Funciones conmutables
Faros frontales encendido Tecla de luz Tecla de luz
ruido de explotación — — f 2
Ruido del silbido larga — — f 3
ABV — — f 4
Ruido: Carga de turba con pala — — f 5
Ruido: Bomba de aire — — f 6
Ruido del silbido corta — — f 7
Ruido: Desconectar chirrido de los frenos — — f 8
Ruido: Inyector — — f 9
Ruido: Purgar vapor — — f 10
Ruido: Cámara de vapor — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800

18
* Los cambio en el modo Selectrix provocan también cambios automáticamente en DCC y viceversa.
*** ¡Los valores de los ajustes deseados deben sumarse!
CV Significado Valor DCC
Preselec-
ción
DCC / SX1
Valor SX1
1 Códigos 1 - 127 3 / 01 01 - 99
3 Arranque progresivo 0 - 255 5 2 1 - 7
4 Frenado progresivo 0 - 255 4
5*
** Velocidad máxima 0 - 255 7 / 7 1 - 7
8 Reset de fábrica 8 131 / — —
17 Dirección ampliada (parte superior) CV 29, bit 5 =1 192 / — —
18 Dirección ampliada (parte inferior) CV 29, bit 5 =1 1 / — —
29
Bit 0: inversión de la polaridad, sentido de la
marcha + luces
Bit 1: pasos de velocidad 14 o 28/128
bit 2: DCC Funciono freno
DCC-, Selectrix- y corriente continua
Bit 5: capacidad de códigos 7 bit / 14 bit
Valor
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
6 —
51 * Bit 0: inversión de la polaridad del motor Bit 1: sólo luces
Bit 2: inversión de la polaridad de la vía
0 / 1
0 / 2
0 / 4
***
0 - 7 0 / 4 0 - 7

19
Funzionamento
• Modulo elettronico incorporato per il funzionamento a
scelta con un tradizionale regolatore di marcia in cor-
rente continua (max. 12 volt), Trix Systems, Trix Selectrix
oppure sistemi digitali in base alla normativa NMRA.
• Riconoscimento automatico del sistema tra funziona-
mento digitale ed analogico.
• Nessun riconoscimento automatico del sistema tra
Selectrix (SX) e DCC.
• Illuminazione dipendente dal senso di marcia.Commu-
tabile nel funzionamento Digital.
Istruzioni per la funzione digitale:
• Nel caso di questa locomotiva per il funzionamento di-
gitale viene programmato dalla fabbrica l’indirizzo „01“
(Selectrix) / „03“ (DCC). Numero dei livelli di marcia
impostati: 28 (DCC) o rispettivamente 31 (Selectrix).
• In occasione del primo funzionamento in un dato
sistema digitale (Selectrix oppure DCC) il Decoder
deve venire impostato su questo sistema Digital. A tal
fine si deve programmare almeno una volta il Decoder
in questo sistema digitale.
• Un funzionamento con tensione continua di polarità
invertita nella sezione di frenatura, in caso di esercizio
con DCC, non è possibile. Se si desidera questa carat-
teristica, si deve in tal caso rinunciare al funzionamen-
to tradizionale in corrente continua (CV29 / Bit 2 = 0)
• Per ragioni tecniche, nel rotabile nel funzionamento DCC
con funzione di illuminazione disattivata e durante la fer-
mata del modello nella sezione di arresto la luce si spegne.
L’esatto procedimento per l’impostazione dei diversi parametri
siete pregati di desumerlo dalle istruzioni di impiego della Vos-
tra centrale per l’esercizio di molti treni (ad es. Mobile Station).
I valori impostati dalla fabbrica nel caso di numerosi sistemi
possono venire selezionati nel modo di rogrammazione.
Avvertenze per la sicurezza
• Tale locomotiva deve venire impiegata soltanto con
un sistema di esercizio prestabilito a questo scopo.
• Tale locomotiva non deve venire alimentata contem-
poraneamente con più di una sorgente di potenza.
• Vogliate osservare assolutamente le avvertenze di si-
curezza nelle istruzioni di impiego del Vostro sistema
di funzionamento.
Per il funzionamento tradizionale della locomotiva il bi-
nario di alimentazione deve essere protetto dai disturbi.
A tale scopo si deve impiegare il corredo antidisturbi
611 655. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
Trix non fornisce alcuna garanzia, assicurazione e risarcimento danni in
caso di montaggio sui prodotti Trix di componenti non espressamente
approvati dalla ditta. Trix altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni da lei
non approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.

20
Funzioni commutabili
Illuminazione di testa accesa Tasto illuminazione Tasto illuminazione
rumori di esercizio — — f 2
Rumore: Fischio lunga — — f 3
ABV — — f 4
Rumore: spalatura della torba — — f 5
Rumore: compressore dell’aria — — f 6
Rumore: Fischio breve — — f 7
Rumore: iniettore — — f 9
Rumore: scarico del vapore — — f 10
Rumore: cassetti di distribuzione — — f 12
STOPmobile station
15
2
7
1
6
STOP
PR
3
8
Sx
5
ON
Lz
4
9
1/2
Central-Control
66800
