Mazda 0000-8K-L05 User manual

Page 1 of 10
AS 090-M11384cmc106
Part Number
0000-8K-L05
Applicable Models:
2006 Mazda5

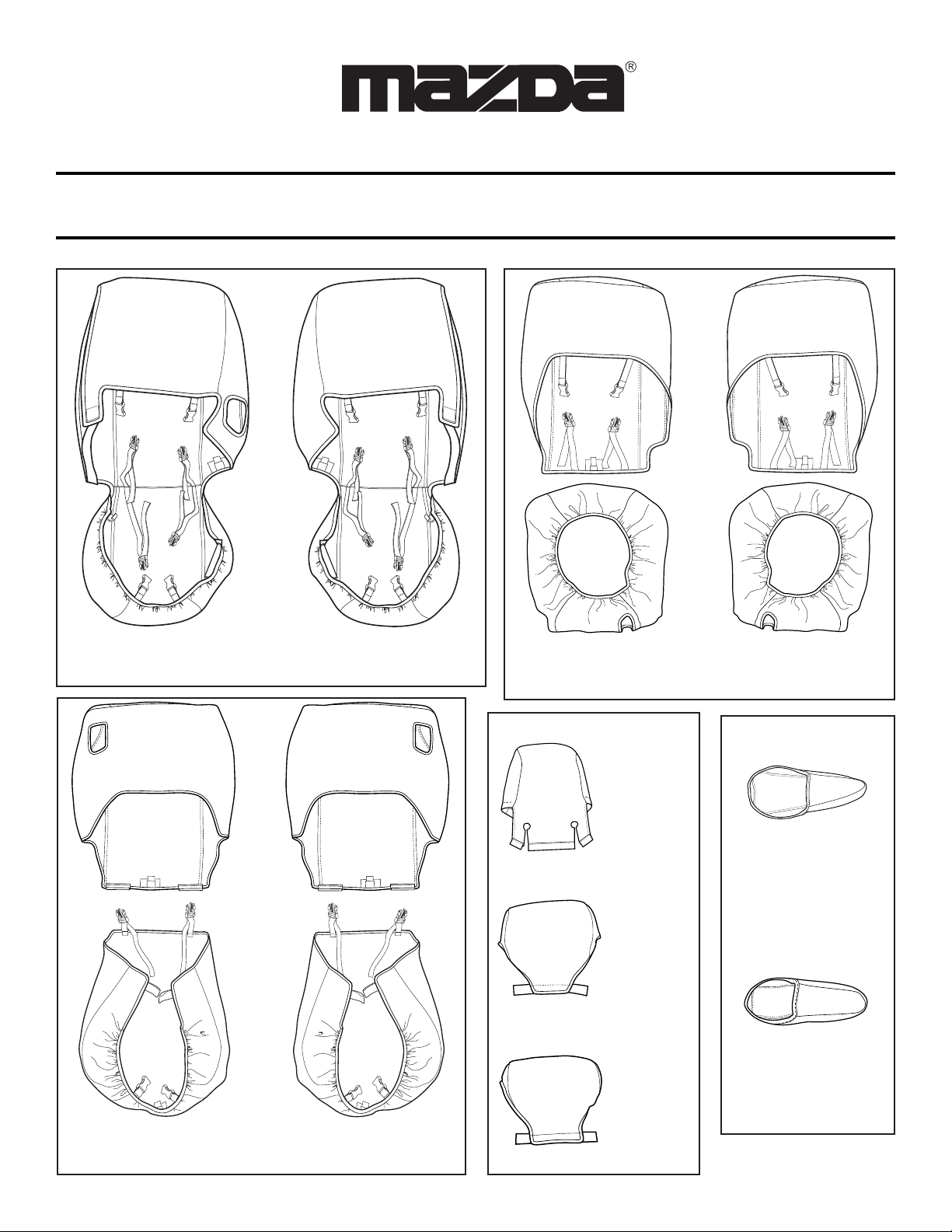

Package Contents
Seat Covers
Genuine Accessories
Installation Instructions
0000-8K-L10
2nd Row Seat Cover -
Driver Side (Qty. 1)
0000-8K-L08
1st Row Seat Cover
Driver Side (Qty. 1)
0000-8K-L12
3rd Row Seat Cover
Driver Side (Qty. 1)
0000-8K-L13
3rd Row Seat Cover
Passenger Side (Qty. 1)
0000-8K-L09
1st Row Seat Cover
Passenger Side (Qty. 1)
0000-8K-L11
2nd Row Seat Cover -
Passenger Side (Qty. 1)
2nd Row - Arm Rest
(Qty. 2)
1st Row
Arm Rest
Driver Side
(Qty. 1)
1st Row
Head Rest
(Qty. 2)
2nd Row
Head Rest
(Qty. 2)
3rd Row
Head Rest
(Qty. 2)

Page 2 of 10
AS 090-M11384cmc106
0Before Installation
A. Seats must be clean and completely dry prior to installation.
1
A. Remove head rests from 1st row seats. Locate 1st row
seat cover (A) for driver’s side and slip over driver’s seat.
Slide seat cover around arm rest. Locate holes for head
rest mounts and push seat cover fabric under head rest
mounts. Push web strap (B) between seat and plastic
molding on outside edge and pull taut.
B. Repeat on passenger’s side with corresponding seat
cover (C). There are no openings for arm rest on this
side.
A
C
B
Install 1st Row Seat Covers 2
A. Starting on driver’s side, locate pad on inside bottom edge of
seat cover bottom. Insert pad in area between seat and plastic
molding.
B. Locate clip (D) on outside bottom edge of seat cover bottom,
attach to edge of plastic molding.
C. Pull buckle inserts (E) through area between seat back and
seat bottom. Push two buckle inserts under seat and attach to
buckle receptacles (F) located at front bottom of seat cover.
Attach two remaining buckle inserts to buckle receptacles (G)
located at top of back seat cover.
D. Attach velcro hook and loop (H) on backside of seat cover.
E. Repeat steps on passenger’s side.
Insert Pads, Clips and Attach Buckles
D
E
F
G
H
34
A. Locate 1st Row driver’s side arm rest cover (L). Slide arm rest
cover over arm rest.
Install 1st Row Arm Rest
A. Locate driver’s side head rest and cover. With long side
of head rest cover toward the front of the head rest, slide
head rest cover (J) over the driver’s side head rest.
Attach velcro hook to velcro loop at underside of head
rest. Adjust cover as needed and return head rest to
its original position.
B. Locate passenger’s side head rest and cover (K).
Repeat installation on passenger’s side.
Install 1st Row Head Rests
L
KJ

Page 3 of 10
AS 090-M11384cmc106
56
78
A. Remove head rests from 2nd row seats. Locate 2nd row
seat cover (M) for driver’s side and slip over driver’s side
2nd row seat. Push lower edge of seat cover and buckle
inserts through space between cushions toward rear of
seat. Locate holes for head rest mounts and push seat
cover fabric under head rest mounts.
B. Repeat on passenger’s side with corresponding seat cover
(N).
Install 2nd Row Seat Back Covers
Q
Install 2nd Row Seat Bottom Covers
A. Starting on driver’s side, lift seat bottom according to
directions in Owner’s Manual. Slide seat cover (Q) over
bottom seat cushion and over seat release lever and pull
loop. Adjust seat cover as needed, making sure seat
release lever and pull loop are fully functional. Return seat
to original position.
B. Repeat for passenger’s side seat bottom cover.
A. On the backs of both seat covers, pull buckle inserts (O)
taut and insert into buckles receptacles (P). Tighten by
pulling on end of web rope.
Install 2nd Row Buckles
P
O
M
N
A. Locate two 2nd row head rest covers (R). Slide head rest
covers over head rests, and fasten velcro hook and velcro
loop attachments. Adjust covers as needed and return
head rests to their original positions.
Install 2nd Row Head Rests
R
R

Page 4 of 10
AS 090-M11384cmc106
910
11

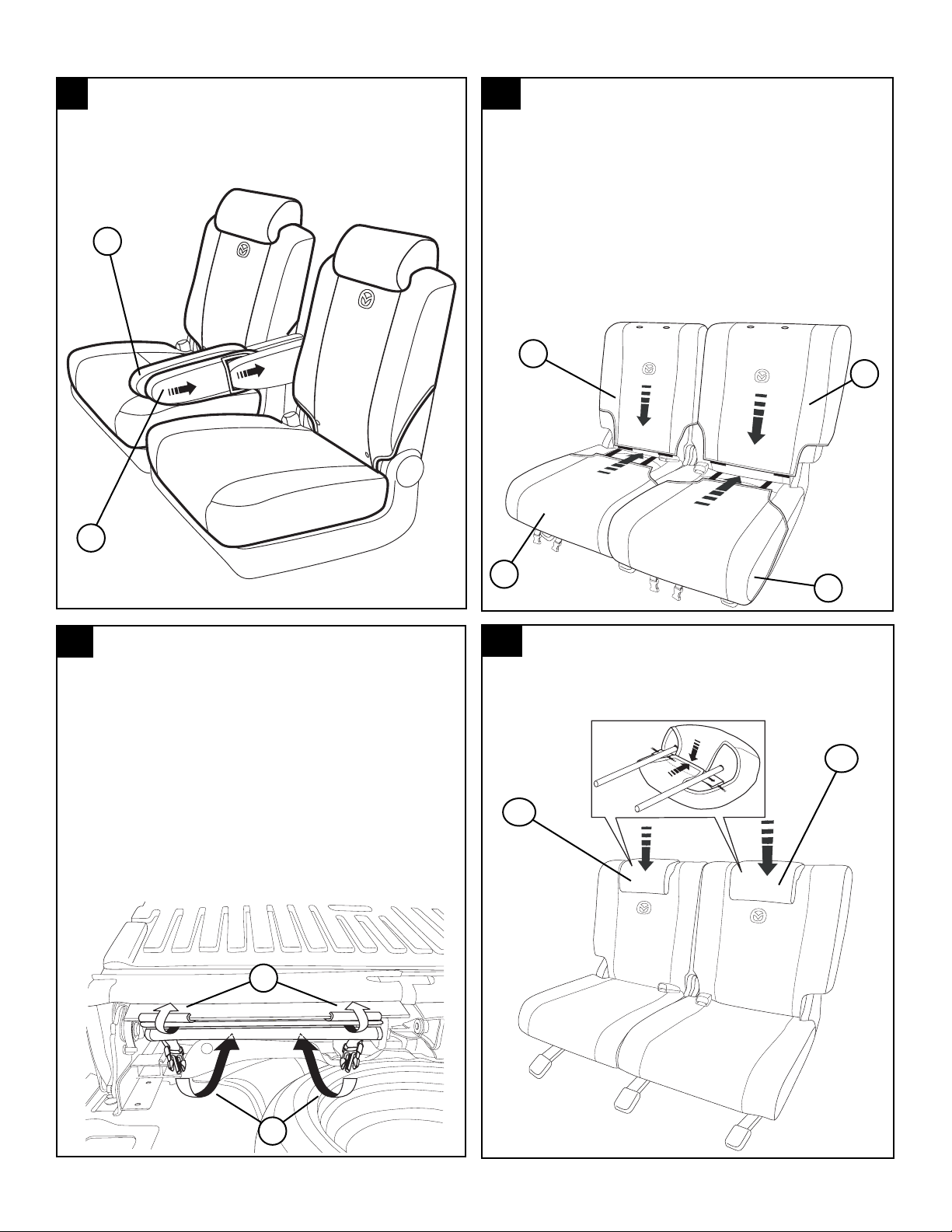

Install 2nd Row Arm Rests
A. Locate driver side (S) and passenger side (T) arm rest
covers. Slide corresponding arm rest covers over arm rests.
A. Remove head rests from 3rd row seats. Locate 3rd row
seat back cover (U) for driver’s side and slip over driver’s
side 3rd row seat. Push lower edge of seat cover and clips
through space between cushions toward rear of seat.
Locate holes for head rest mounts and push seat cover
fabric under head rest mounts.
B. Locate 3rd row seat bottom cover (V) for driver’s side
and slip over 3rd row seat. Push web rope with buckle
inserts between cushions toward rear of seat.
C. Repeat on passenger’s side with corresponding seat back
cover (W) and seat bottom cover (X).
12
Install 3rd Row Seat Back Covers
W
XV
U
T
S
Y
Z
Install 3rd Row Seat Back Attachments
A. Consult Owner’s Manual to properly remove rear tray.
Fold 3rd row seats forward. Lift tray lid up and lay on
back of seats. Remove tray from rear of vehicle to
expose underside of 3rd row seats. Working from back
of driver’s side seat, pull bottoms of seat back cover taut
and attach clips (Y) to back edge of seat shown in
illustration below.
B. Pull buckle inserts (Z) located on back edge of seat
bottom cover taut and insert through web loop on
underside of seat cover and push toward the front of the
seat. Attach buckle inserts to buckle receptacles located
at front bottom of seat cover.
C. Repeat clip and buckle install on passenger’s side.
A. Locate 3rd row head rests (AA) and slip over corresponding
head rests. Attach velcro hook and velcro loop
attachments.
Install 3rd Row Seat Headrests
AA
AA

Page 5 of 10
AS 090-M11384cmc106
A. Adjust seat cover attachments as needed for proper fit.
13 Post Installation Inspection
A. Hand clean seat covers using mild soap, rinse thoroughly
with clean water and line dry completely. Do not machine
dry!
B. WARNING: Manufacturer will not be responsible for
damage to product due to accident or misuse.
14 Care and Cleaning
Place in vehicle glove compartment.

Page 6 of 10
AS 090-M11384cmc106
Numéro de pièce
0000-8K-L05
Modèles :
Mazda5 2006

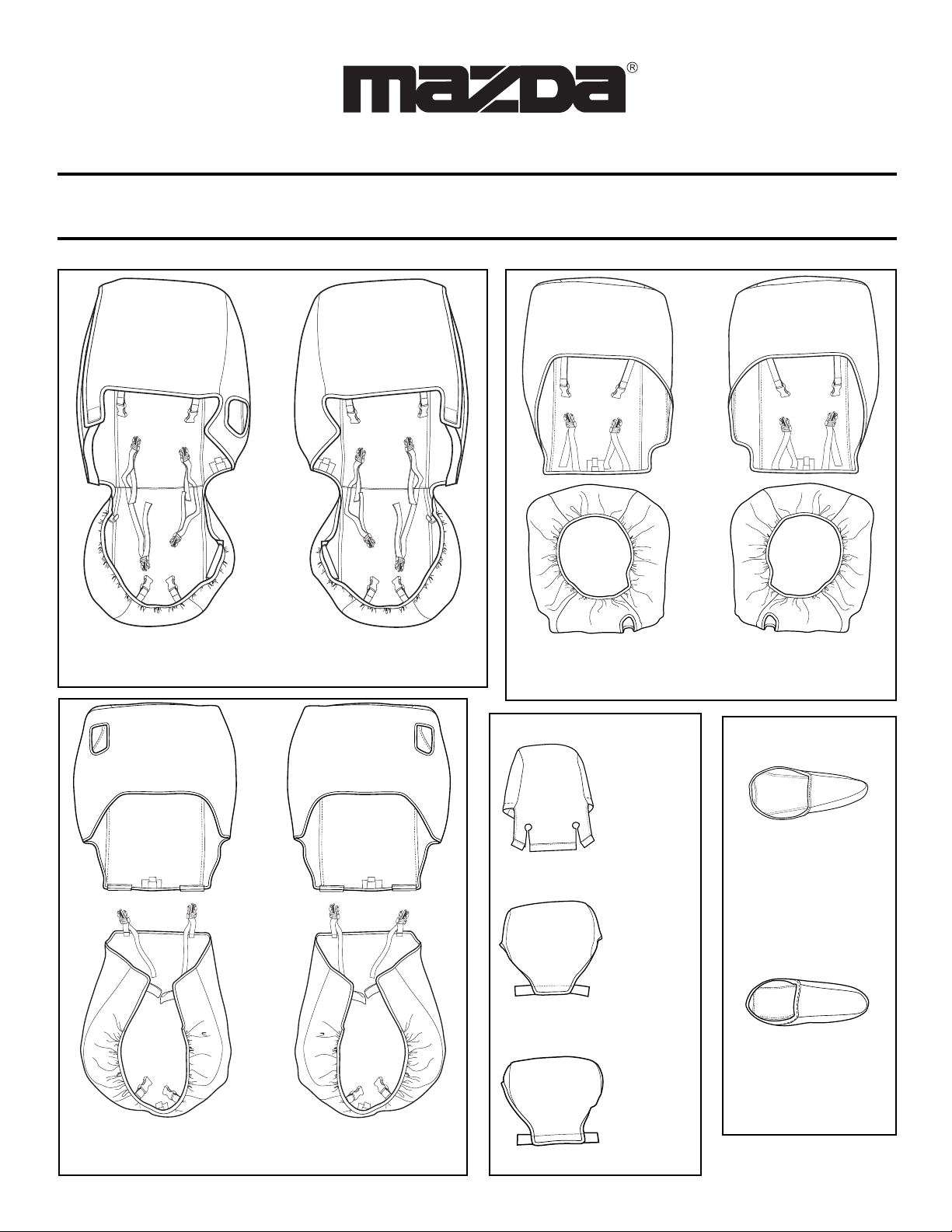

Comprend
Housses de siège
Accessoires d'origine
Instructions d'installation
0000-8K-L10
Housse de siège de la 2erangée
Côté conducteur (Qté 1)
0000-8K-L08
Housse de siège de la 1re rangée
Côté conducteur (Qté 1)
0000-8K-L12
Housse de siège de la 3erangée
Côté conducteur (Qté 1)
0000-8K-L13
Housse de siège de la 3erangée
Côté passager (Qté 1)
0000-8K-L09
Housse de siège de la 1re rangée
Côté passager (Qté 1)
0000-8K-L11
Housse de siège de la 2erangée
Côté passager (Qté 1)
2erangée
Accoudoir
(Qté 2)
1re rangée
Accoudoir
Coté conducteur
(Qté 1)
1re rangée
Appuie-tête
(Qté 2)
2erangée
Appuie-tête
(Qté 2)
3erangée
Appuie-tête
(Qté 2)

Page 7 of 10
AS 090-M11384cmc106
0Avant l'installation
A. Les sièges doivent être propres et complètement secs avant de procéder à l'installation.
1
A. Enlever les appuie-tête des sièges de la 1re rangée. Trouver la
housse de siège de la 1re rangée (A) du côté du conducteur et la
glisser par-dessus le siège. Faire passer la housse autour des
accoudoirs. Trouver les trous des supports d'appuie-tête et
pousser le tissu de la housse sous les supports. Pousser la
languette (B) entre le siège et la moulure en plastique du côté
extérieur et tirer pour bien la serrer.
B. Recommencer la même chose du côté du passager avec la
housse correspondante (C). De ce côté, il n'y a pas d'ouvertures
pour les accoudoirs.
A
C
B
Installation des housses de siège de la
1re rangée
2
A. En commençant du côté du conducteur, trouver le coussin situé sur le
bord intérieur du bas de la housse. Insérer le coussin entre le siège et
la moulure de plastique.
B. Trouver la pince (D) sur le bord extérieur du bas de la housse et la
fixer au bord de la moulure de plastique.
C. Tirer les boucles (E) entre le dossier du siège et le bas du siège.
Pousser deux boucles sous le siège et les attacher aux réceptacles des
boucles (F) situés sur la partie inférieure avant de la housse. Fixer les
deux autres boucles aux réceptacles des boucles (G) situés en haut de
la housse du dossier.
D. Attacher les fermetures Velcro (H) à l'arrière de la housse.
E. Recommencer les mêmes étapes du côté du passager.
Insertion des coussins, pinces et fixation des
boucles
D
E
F
GH
34
A. Trouver la housse de l'accoudoir de la 1re rangée (L) du côté du
conducteur. Glisser la housse par-dessus l'accoudoir.
Installation sur l'accoudoir de la 1re rangée
A. Trouver l'appuie-tête et la housse du côté du conducteur. En
plaçant le côté long de la housse vers le devant de l'appuie-tête,
glisser la housse (J) par-dessus l'appuie-tête du conducteur.
Attacher les fermetures Velcro sous l'appuie-tête. Ajuster la
housse au besoin et remettre l'appuie-tête en place.
B. Trouver l'appuie-tête et la housse (K) du côté du passager.
Recommencer l'installation du côté du passager.
Installation sur les appuie-tête de la 1re
rangée
L
KJ

Page 8 of 10
AS 090-M11384cmc106
56
78

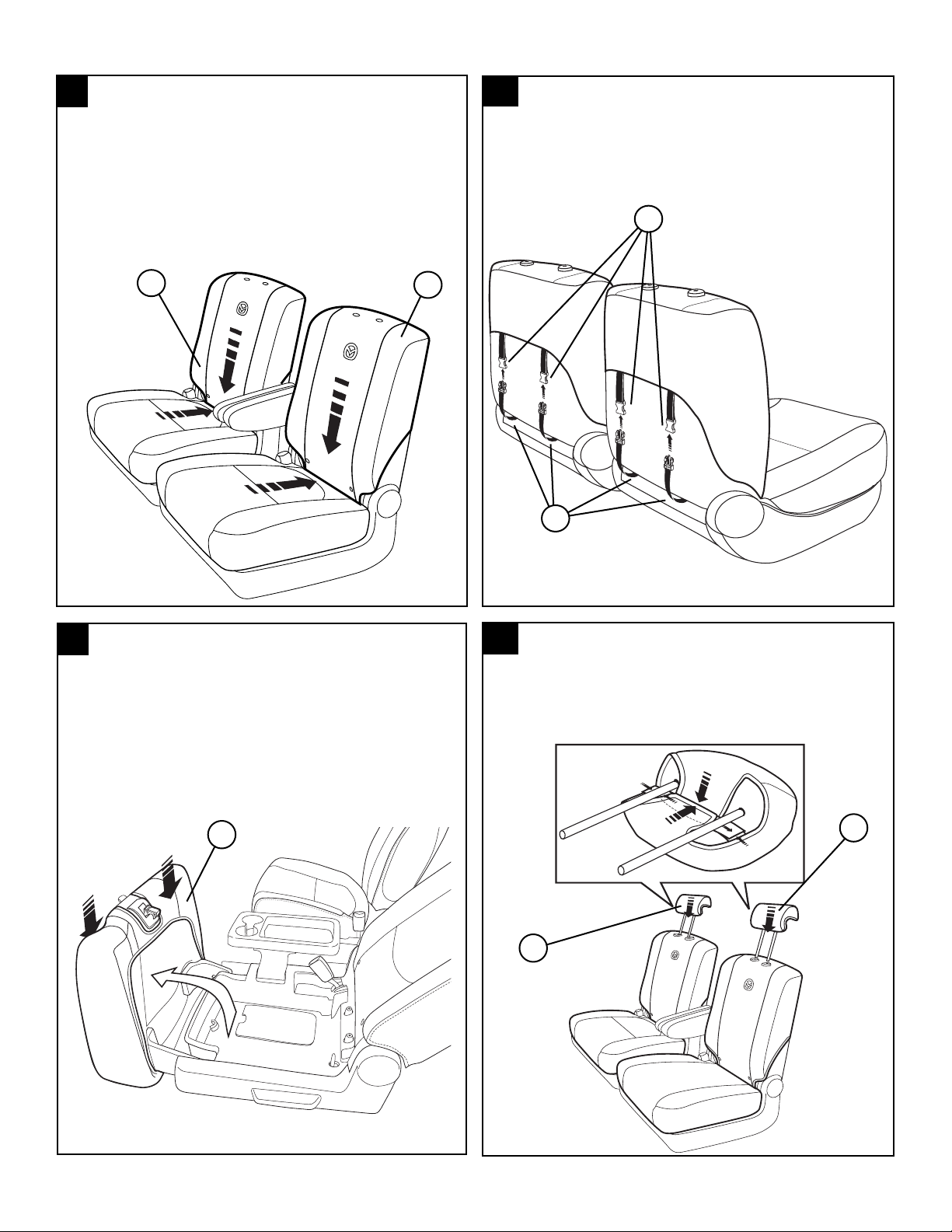

A. Enlever les appuie-tête des sièges de la 2erangée. Trouver la
housse du siège de la 2erangée (M) du côté du conducteur et la
glisser par-dessus le siège. Pousser la partie inférieure de la housse
et les boucles dans les espaces entre les coussins vers l'arrière du
siège. Trouver les trous des supports d'appuie-tête et pousser le
tissu de la housse sous les supports.
B. Recommencer du côté du passager avec la housse de siège
correspondante (N).
Installation des housses sur les dossiers de
la 2erangée
Q
Installation des housses sur le panneau
inférieur du siège de la 2erangée
A. En commençant du côté du conducteur, lever le bas du siège
comme indiqué dans le Guide du propriétaire. Glisser la housse (Q)
par-dessus le coussin du panneau inférieur et par-dessus le levier
de déblocage du siège et la languette. Ajuster la housse au besoin,
en s'assurant que le levier de déblocage du siège et la languette
fonctionnent bien. Remettre le siège en place.
B. Recommencer pour la housse du panneau inférieur de siège du
côté du passager.
A. À l'arrière des deux housses, tirer sur les boucles (O) pour bien les
serrer et les insérer dans les réceptacles (P). Bien serrer en tirant
sur les extrémités de la corde.
Installation des boucles de la 2erangée
P
O
M
N
A. Trouver les deux housses des appuie-tête de la 2erangée (R).
Glisser les housses par-dessus les appuie-tête et attacher les
fermetures Velcro ensemble. Ajuster les housses au besoin et
remettre les appuie-tête en place.
Installation sur les appuie-tête de la 2e
rangée
R
R

Page 9 of 10
AS 090-M11384cmc106
910
11
Installation pour les accoudoirs de la 2e
rangée
A. Trouver les housses des accoudoirs du côté du conducteur (S) et du
côté du passager (T). Glisser les housses correspondantes sur le
bon accoudoir.
A. Enlever les appuie-tête des sièges de la 3erangée. Trouver la
housse du dossier des sièges de la 3erangée (U) du côté du
conducteur et la glisser par-dessus le siège. Pousser le bord
inférieur de la housse et les attaches dans l'espace entre les
coussins vers l'arrière du siège. Trouver les trous des supports
d'appuie-tête et pousser le tissu de la housse sous les supports.
B. Trouver la housse du panneau inférieur du siège de la 3erangée
(V) du côté du conducteur et la placer par-dessus le siège.
Pousser la corde avec les boucles entre les coussins vers l'arrière
du siège.
C. Recommencer du côté du passager avec la housse de dossier
correspondante (W) et la housse du panneau inférieur de siège (X).
12
Installation des housses sur les dossiers
de la 3erangée
W
XV
T
S
Y
Z
Installation des fixations aux dossiers de la
3erangée
A. Consulter le Guide du propriétaire pour enlever convenablement
le panneau arrière. Rabattre les sièges de la 3erangée vers
l'avant. Soulever le panneau vers le haut et le mettre à plat sur le
dossier des sièges. Enlever le plateau à l'arrière du véhicule pour
voir le dessous des sièges de la 3erangée. À partir de l'arrière du
siège du conducteur, tirer sur le bas de la housse pour bien la
serrer et fixer les attaches (Y) à la partie arrière du siège comme
illustré ci-dessous.
B. Tirer les boucles (Z) situées sur le bord arrière du panneau
inférieur de la housse bien serrées et les faire passer dans les
bandes sous la housse et en les poussant vers l'avant du siège.
Attacher les boucles aux réceptacles situés sur la partie avant
inférieure des housses.
C. Recommencer l'installation des attaches et boucles du côté du
passager.
A. Trouver les appuie-tête de la 3erangée (AA) et mettre les housses
correspondantes par-dessus. Attacher les fermetures Velcro.
Installation des appuie-tête des sièges de
la 3erangée
AA
AA
U

Page 10 of 10
AS 090-M11384cmc106
A. Ajuster les fixations des housses au besoin pour bien les fixer.
13 Inspection après l'installation
A. Nettoyer les housses à la main à l'aide d'un savon doux, rincer
complètement à l'eau claire et laisser sécher complètement. Ne
pas faire sécher à la machine!
B. ATTENTION : Le fabricant n'est pas responsable des dommages
causés au produit en raison d'accidents ou de mauvaises
utilisations..
14 Entretien
À garder dans la boîte à gants du véhicule.
