Migatronic DELTA 160 HP User manual

QUICKGUIDE
DELTA 160 - 200 HP
DK
50113730 A

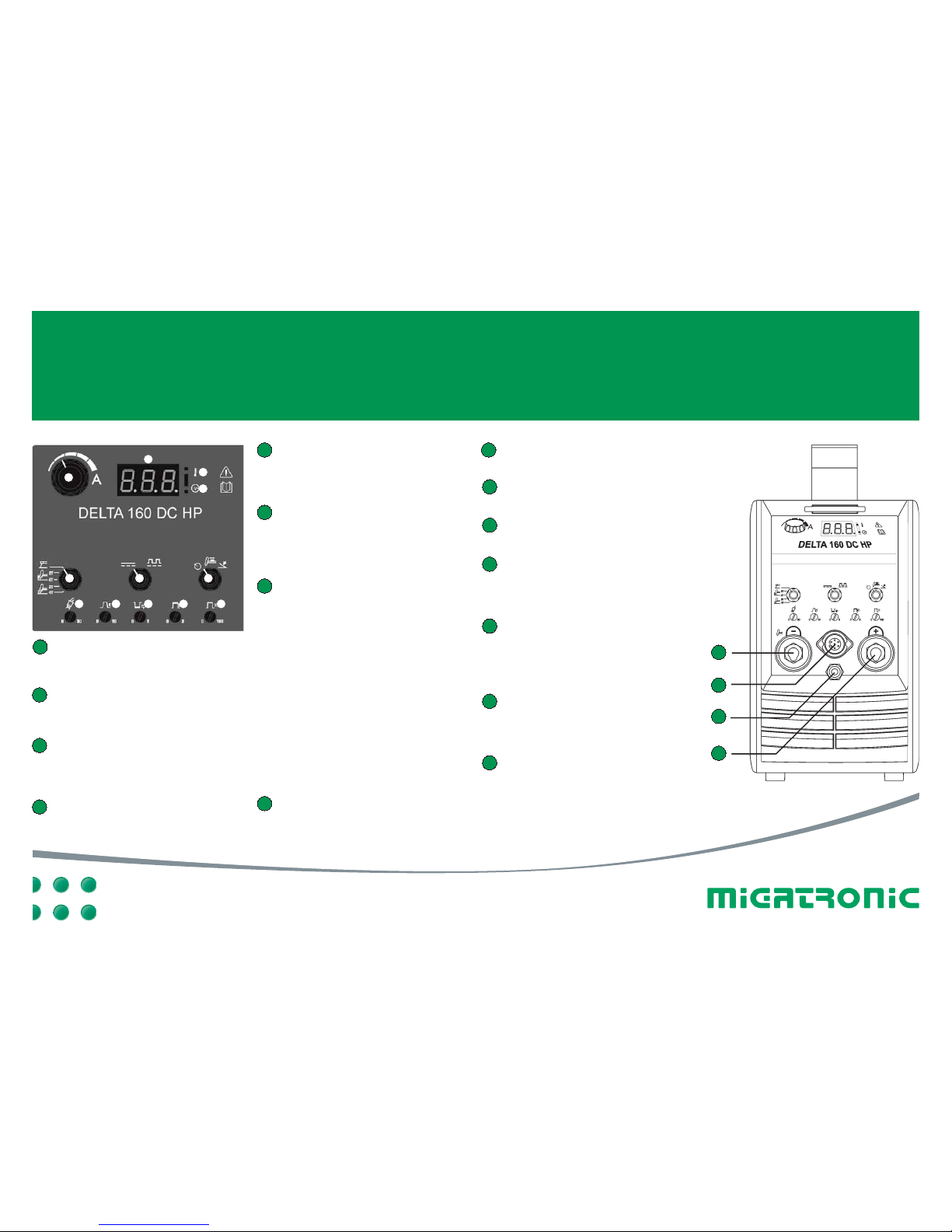

QUICKGUIDE DELTA 160 - 200 HP
1Svejsestrøm
Svejsestrømmen er justerbar fra 10A til
160A (Delta 160) /200A (Delta 200).
2 Digitalt display
Viser indstillet/aktuel svejsestrøm.
3 Overophedning
Diode lyser, hvis maskinen er overop-
hedet.
Maskinen tilkobler automatisk efter en
kort køleperiode.
4Svejsespænding
Diode lyser af sikkerhedshensyn, når
der er spænding på elektrode eller
TIG brænder.
5Funktionsknap
Vælg mellem MMA eller TIG svejsning,
HF- eller LIFTIG®tænding og 2-takt
eller 4-takt ved TIG svejsning.
6Pulssvejsning
Vælg mellem normal svejsning uden
puls eller pulssvejsning.
Ved pulssvejsning skal pulsstrømtid,
basisstrømtid og basisstrøm indstilles.
7Strømindstilling
Intern betjening
Drejeknappen ved displayet anvendes
til indstilling af svejsestrøm.
Brænderbetjening
Regulering af svejsestrøm fra TIG
brænder.
Den maksimale svejsestrøm, der ønskes
mulig fra TIG brænderen, angives som
ved intern indstilling.
Fjernbetjening
Regulering af svejsestrøm med
fodpedal.
Den maksimale svejsestrøm, der ønskes
mulig fra fodpedalen, angives som ved
intern indstilling.
Når fodpedal tilsluttes, skal maskinen
altid være i 2-takt mode.
8 Gasefterstrømning
Indstilles fra 0 til 30 sek.
9 Slope-down
Indstilles fra 0 til 10 sek.
10 Basisstrømtid
Indstilles fra 0,003 til 2 sek.
11 Pulsstrømtid
Indstilles fra 0,003 til 2 sek.
12 Basisstrøm
Indstilles i procent (0-100 %) af den
indstillede pulsstrøm
(Pulsstrøm = indstillet svejsestrøm).
13 +/- polaritet
Stel- og elektrodekabler tilsluttes
plus eller minus polaritet, afhængig
af elektrodetype. Ved brug af TIG
brænder med manuel gasregulering
tilsluttes denne altid minus polaritet.
14 7 polet stik
Tilslutning til TIG brænderens signal-
kabel eller til brug for fjernkontrol via
fodpedal eller MMA stavregulering.
15 Lynkobling til beskyttelsesgas
Udtag til brug for tilslutning af TIG
brænderens gasslange.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

QUICKGUIDE
DELTA 160 -200 HP
UK
50113730 A

QUICKGUIDE DELTA 160 - 200 HP
1Welding current
Adjustable from 10A to 160A (Delta
160) /200A (Delta 200).
2 Digital display
Display of the set/actual welding
current.
3 Overheating
The LED shines if the machine is
overheated. The machine reconnects
automatically.
4Welding voltage
The LED shines for safety reasons when
the electrode or TIG torch is under
voltage.
5Function switch
Choose between MMA or TIG welding,
HF or LIFTIG®ignition, and 2-times or
4-times ignition in TIG welding.
6Pulse welding
Choose between TIG welding with
pulse or without pulse. In pulse weld-
ing, set the pulse current time, base
current time and base current.
7Setting welding current
Internal control
Turn the control knob at the display to
set the welding current.
Torch control
Set the welding current on the TIG
torch. Use the control knob at the dis-
play to set the max. welding current.
Remote control
Set the welding current by means of
the foot control unit. Use the con-
trol knob at the display to set the
max. welding current. When the foot
control unit is connected, the machine
must always be in 2-times mode.
8 Gas post-flow
Adjustable from 0 to 30 seconds.
9 Slope-down
Adjustable from 0 to 10 seconds.
10 Base current time
Adjustable from 0.003 to 2 seconds.
11 Pulse current time
Adjustable from 0.003 to 2 seconds.
12 Base current
Adjustable from 0-100% of the set
pulse current (pulse current = set weld-
ing current).
13 Plus/minus polarity
Connect earth cable and electrode
cable to plus or minus polarity, de-
pending on electrode type. A TIG torch
with manual gas adjustment should
always be connected to minus polarity.
14 7 pole plug
For connection of the TIG torch signal
cable or foot control unit or MMA
pocket control unit.
15 Gas connection
Outlet for connection of the gas hose
of the TIG torch.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

QUICKGUIDE
DELTA 160 - 200 HP
DE
50113730 A

QUICKGUIDE DELTA 160 - 200 HP
1Schweißstrom
Der Schweißstrom ist von 10A bis 160A
(Delta 160) /200A (Delta 200) einstellbar.
2Digitalanzeige
Anzeige des eingestellten/
tatsächlichen Schweißstroms.
3Überhitzung
Die LED leuchtet, wenn die Maschine
überlastet ist.
Nach kurzer Abkühlphase schaltet die
Maschine automatisch wieder ein.
4Schweißspannung
Aus Sicherheitsgründen leuchtet die
LED immer, wenn Spannung an der
Elektrode oder am WIG-Schweiß-
brenner anliegt.
5Wahlschalter
Sie wählen hier zwischen E-Hand-
schweißen oder WIG-Schweißen,
HF- oder LIFTIG®-Zündung und
2-Takt oder 4-Takt Zündung beim
WIG-Schweißen.
6Pulsschweißen
Umschalter: Schweißen mit/ohne Puls.
Beim Pulsschweißen sind Pulsstromzeit,
Grundstromzeit und Grundstrom
einzustellen.
7Wahlschalter für Schweißstrom-
einstellung
Interne Regelung
Einstellung des Schweißstroms mittels
des Drehknopfs am Display.
Brennerregelung
Regelung des Schweißstroms vom
WIG-Schweißbrenner aus. Einstellung
des maximalen Schweißstroms mittels
des Drehknopfs am Display.
Fernregelung
Regelung des Schweißstroms mit
einem Fussfernregler. Einstellung des
maximalen Schweißstroms mittels des
Drehknopfs am Display.
Beim Einsatz des Fussfernreglers muss
die Maschine immer in 2-Takt Modus
sein.
8Gasnachströmung
Von 0 bis 30 Sekunden einstellbar.
9Stromabsenkung
Von 0 bis 10 Sekunden einstellbar.
10 Grundstromzeit
Von 0,003 bis 2 Sekunden einstellbar.
11 Pulsstromzeit
Von 0,003 bis 2 Sekunden einstellbar.
12 Grundstrom
Von 0-100% des eingestellten
Pulsstroms (Pulsstrom = eingestellter
Schweißstrom) einstellbar.
13 Plus/Minus-Polarität
Anschluss der Masse- und Elektroden-
kabel an Plus- oder Minus-Polarität, je
nach Elektrodentyp. Ein WIG-Schweiß-
brenner mit manueller Gasregelung
muss immer an Minus-Polarität
angeschlossen werden.
14 7-poliger Stecker
Zum Anschluss des Signalkabels des
WIG-Schweißbrenners oder zum
Gebrauch von Fernregelung mit
Fussregler oder MMA-Stabregler.
15 Gasanschluss
Steckdose zum Anschluss des Gas-
schlauchs des WIG-Schweißbrenners.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

GUIDE RAPIDE
DELTA 160-200 HP
FR
50113730 A

GUIDE RAPIDE DELTA 160 - 200 HP
1Courant de soudage
Réglable de 10A à 160A (Delta 160)
/200A (Delta 200)
2Afficheur numérique
Affichage du courant de soudage
réglé/réel.
3 Surchauffe
La LED est allumée en cas de sur-
chauffe de la machine. La machine se
reconnecte automatiquement après
refroidissement.
4 Tension de soudage
La LED est allumée par mesure de
sécurité lorsque l’électrode ou la
torche TIG est sous tension.
5Interrupteur procédé de soudage
Choix possible entre soudage MMA ou
TIG, amorçage HF ou LIFTIG®en
soudage TIG et mode gâchette
2 temps ou 4 temps en soudage TIG.
6Soudage pulsé
Choix possible entre soudage TIG avec
ou sans fonction pulsé. En soudage
pulsé, régler le temps de courant
pulsé, le temps de courant de base et
le % courant de base.
7Réglage du courant de soudage
Commande sur le générateur
Tourner le bouton de commande sous
l’afficheur afin de régler le courant de
soudage.
Commande sur la torche
Régler le courant de soudage sur la
torche TIG. Tourner le bouton de
commande sous l’afficheur afin de
régler le courant de soudage max.
Télécommande
Régler le courant de soudage à l’aide
de l’unité de commande au pied.
Tourner le bouton de commande sous
l’afficheur afin de régler le courant
de soudage max. Lorsque l’unité de
commande au pied est connectée, la
machine doit toujours être en mode 2
temps.
8Réglage Post-gaz
Réglable de 0 à 30 secondes.
9Réglage évanouissement
Réglable de 0 à 10 secondes.
10 Temps de courant de base
Réglable de 0,003 à 2 secondes.
11 Temps de courant pulsé
Réglable de 0,003 à 2 secondes.
12 Courant de base
Réglable de 0 à 100% du courant pulsé
réglé (courant pulsé = courant de
soudage réglé).
13 Polarité positive/négative
Connecter le câble de terre et le câble
d’électrode à la polarité positive ou
négative en fonction du type
d’électrode. Une torche TIG avec
réglage manuel du gaz doit toujours
être connectée à la polarité négative.
14 Fiche 7 pôles
Pour la connexion du câble de signaux
de la torche TIG, de l’unité de com-
mande au pied ou de l’unité de com-
mande de poche MMA.
15 Branchement gaz
Sortie pour le branchement du tuyau
d’alimentation de gaz de la torche TIG.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

GUIDA RAPIDA
DELTA 160 - 200 HP
IT
50113730 A

GUIDA RAPIDA DELTA 160 - 200 HP
1Corrente di saldatura
Regolabile da 10 a 160A (Delta 160)
/200A (Delta 200)
2Display digitale
Mostra i valori impostato e reale della
corrente
3Surriscaldamento
Il LED si accende in caso di surriscalda-
mento della macchina. La macchina si
ricollega automaticamente
4Tensione di saldatura
Il LED si accende per ragioni di
sicurezza quando vi sia tensione
all’elettrodo o alla torcia TIG
5Selettore funzioni
Permette di scegliere tra saldatura
MMA e TIG, innesco HF o Liftig e
2/4 tempi
6Saldatura pulsata
Per selezionare saldatura senza o con
pulsazione. In saldatura pulsata
permette di impostare tempi di
picco e di base e corrente di base
7Regolazione della corrente di
saldatura
Controllo da pannello
Girare la manopola e leggere la
corrente impostata sul display
Controllo da torcia
La regolazione viene fatta tramite il
potenziometro sulla torcia. La mano-
pola sul pannello frontale permette
di impostare la corrente massima
Controllo a distanza
La corrente viene regolata tramite
il pedale. La manopola sul pannello
permette di impostare la corrente
massima. Con il pedale collegato la
macchina lavora solo in 2 tempi
8Postgas
Regolabile da 0 a 30 sec
9Rampa di discesa
Regolabile da 0 a 10 sec
10 Tempo di base
Regolabile da 0,003 a 2 sec
11 Tempo di picco
Regolabile da 0,003 a 2 sec
12 Corrente di base
Regolabile da 0 a 100% della corrente
di picco (corrente di picco = corrente
impostata).
13 Polarità Più/Meno
Collegare il cavo di massa ed il porta-
elettrodo alle polarità indicate per
il tipo di elettrodo. La torcia TIG va
sempre collegata alla polarità negativa
14 Connettore 7 poli
Per il collegamento dei segnali della
torcia TIG o del pedale o del comando
a distanza in MMA
15 Collegamento gas
Attacco per il collegamento del tubo
gas della torcia TIG
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

QUICKGUIDE
DELTA 160 - 200 HP
NL
50113730 A 0LJDWURQLF1HG%9Ě+DOOHQZHJĚ&7%HVW
7HOĚ)D[Ě(PDLOLQIR#PLJDWURQLFQOĚ+RPHSDJHZZZPLJDWURQLFQO

QUICKGUIDE DELTA 160 - 200 HP
1Lasstroom
 5HJHOEDDUYDQ$WRW$'HOWD
$'HOWD
2 Digitaal display
 7RQHQYDQLQJHVWHOGHDFWXHOH
ODVVWURRP
3 Oververhitting
'H/('OLFKWRSZDQQHHUGHPDFKLQH
RYHUYHUKLWLV'HPDFKLQHKHUVWDUW
DXWRPDWLVFK
4Lasspanning
 'H/('OLFKWXLWYHLOLJKHLGVUHGHQHQRS
ZDQQHHUHURSGH7,*WRRUWVRI
HOHNWURGHVSDQQLQJVWDDW
5Functieschakelaar
 .LH]HQWXVVHQ7,*RI00$ODVVHQ
+)RI/,)7,*RQWVWHNLQJHQWDFWRI
WDFWRQWVWHNLQJELMKHW7,*ODVVHQ
6Pulslassen
 .LHVWXVVHQP¿WRI]RQGHUSXOVODVVHQ
,QSXOVODVVHQVWHOGHSXOVWLMGLQEDVLV
WLMGHQEDVLVVWURRP
7Instellen lasstroom
Interne bediening.
 6WHOGHODVVWURRPLQPHWGHJURWH
GUDDLNQRSRSKHWGLVSOD\
Toortsregeling.
 6WHOGHODVVWURRPLQRSGH7,*WRRUWV
6WHOPHWGHJURWHGUDDLNQRSRSKHW
GLVSOD\GHPD[LPDOHVWURRPLQ
Afstandsbediening.
 6WHOGHODVVWURRPLQGRRUPLGGHOYDQ
GHYRHWDIVWDQGVEHGLHQLQJ6WHOPHW
GHJURWHGUDDLNQRSRSKHWGLVSOD\
GHPD[LPDOHVWURRPLQ:DQQHHUGH
YRHWSHGDDODDQJHVORWHQLVVWDDWGH]H
DOWLMGLQWDFW
8 Gasnastroom
,QWHVWHOOHQYDQWRWVHFRQGHQ
9 Downslope
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
10 Basistijd
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
11 Pulstijd
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
12 Basisstroom
 ,QWHVWHOOHQYDQYDQGH
LQJHVWHOGHODVVWURRPSXOVVWURRP 
LQJHVWHOGHODVVWURRP
13 Plus/min polariteit
 6OXLWDIKDQNHOLMNYDQKHWHOHNWURGHW\SH
GHDDUGHQODVNDEHODDQGHSOXVRI
PLQSRRO(HQ7,*WRRUWVPHWHHQ
PHFKDQLVFKHJDVNOHSPRHWDOWLMGDDQ
GHPLQSRRODDQJHVORWHQZRUGHQ
14 7-polige plug
 9RRUGHDDQVOXLWLQJYDQKHW7,*
WRRUWVVLJQDDOYRHWSHGDDORI
HOHNWURGHDIVWDQGVEHGLHQLQJ
15 Gasaansluiting
 $DQVOXLWLQJYRRUGHJDVVODQJYDQGH
7,*WRRUWV
3

11 
1

57
9 10
13
14
15
13

QUICKGUIDE
DELTA 160 - 200 HP
SE
50113730 A

QUICKGUIDE DELTA 160 - 200 HP
1Svetsström
Svetsströmmen är justerbar från 10 A
till 160A (Delta 160) /200A (Delta 200).
2Digital display
Visar inställd/aktuell svetsström
3Överhettning
Dioden lyser om maskinen är över-
hettad. Maskinen startar automatiskt
igen efter en kort nedkylningsperiod.
4Svetsspänning
Dioden lyser av säkerhetsskäl när det
finns spänning på elektroden eller TIG-
brännaren.
5Funktionsknapp
Välj mellan MMA eller TIG svetsning,
HF- eller LIFTIG®tändning och 2-takt
eller 4-takt vid TIG svetsning
6Pulssvetsning
Val mellan normal svetsning utan puls
eller pulssvetsning.
Vid pulssvetsning skall pulsströmtid,
basströmtid och basström ställas in.
7Ströminställning
Intern styrning
Vridknappen vid displayen används för
inställning av svetsström.
Brännarstyrning
Reglering av svetsström från TIG-brän-
naren
Den maximala svetsströmmen som ön-
skas möjlig från TIG-brännaren anges
som vid intern inställning.
Fjärrstyrning
Reglering av svetström med fotpedal.
Den maximala svetsströmmen som ön-
skas möjlig från fotpedalen anges som
vid intern inställning.
När fotpedalen ansluts kommer maski-
nen alltid vara i 2-takts läge.
8Gasefterströmning
Ställs in från 0 till 30 sek.
9Slope-down
Ställs in från 0 till 10 sek.
10 Basströmtid
Ställs in från 0,003 till 2 sek
11 Pulsströmtid
Ställs in från 0,003 till 2 sek.
12 Basström
Ställs in i procent (0-100%) av den
inställda pulsströmmen
(Pulsström = inställd svetsström).
13 +/- polaritet
Återledar- och elektrodkabel ansluts
plus eller minuspolaritet, beroende på
elektrodtyp. Vid användning av TIG
brännare med manuell gareglering
ansluts denna alltid till minus polaritet.
14 7 polig kontakt
Anslutning till TIG brännarens signalk-
abel eller till användning av fjärrkon-
troll via fotpedal eller MMA stavregler-
ing.
15 Snabbkoppling till skyddsgas
Uttag för anslutning av TIG brännarens
gasslang.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

PIKAOPAS
DELTA 160 - 200 HP
FI
50113730 A

PIKAOPAS DELTA 160 - 200 HP
1Hitsausvirta
Säädettävissä 10 A – 160 A (Delta 160)
/200A (Delta 200).
2 Digitaalinäyttö
Näyttää säädetyn/tämänhetkisen hit-
sausvirran.
3 Ylikuumeneminen
Merkkivalo syttyy, jos laite ylikuum-
enee. Laite käynnistyy automaattisesti
uudelleen jäähtymisen jälkeen.
4Hitsausjännite
Merkkivalo syttyy, kun hitsauspuikossa
tai TIG-polttimessa on alijännite.
5Toimintokytkin
Voit valita joko MMA- tai TIG-hitsauk-
sen, HF- tai LIFTIG®-sytytyksen TIG-
hitsauksessa, ja kaksi- tai nelitahtihit-
sauksen TIG-hitsauksessa.
6Pulssihitsaus
Voit valita TIG-hitsauksen joko pulssia
käyttäen tai ilman pulssia. Kun käytät
pulssihitsausta, säädä pulssivirta-aika,
perusvirta-aika ja perusvirta.
7Hitsausvirran säätö
Paneeliohjaus
Aseta hitsausvirta kääntämällä näytön
säätönuppia.
Poltinohjaus
Aseta hitsausvirta TIG-polttimesta.
Aseta suurin mahdollinen hitsausvirta
kääntämällä näytön säätönuppia.
Etäohjaus
Aseta hitsausvirta jalkapolkimen
avulla. Aseta suurin mahdollinen
hitsausvirta kääntämällä näytön säätö-
nuppia. Kun jalkapoljin on käytössä,
laitteessa on käytettävä 2-tahti-
toimintoa.
8 Kaasun jälkivirtaus
Säädettävissä 0–30 sekuntiin.
9 Slope-down
Säädettävissä 0–10 sekuntiin.
10 Perusvirta-aika
Säädettävissä 0,003–2 sekuntiin.
11 Pulssivirta-aika
Säädettävissä 0,003–2 sekuntiin.
12 Perusvirta
Säädettävissä 0–100 %:iin valitusta
pulssivirrasta (pulssivirta = valittu hit-
sausvirta).
13 Plus-/miinusnapaisuus
Kytke maadoituskaapeli ja hitsaus-
puikkokaapeli plus- tai miinus-
napaisuuteen hitsauspuikkotyypistä
riippuen. TIG-poltin, jossa on manu-
aalinen kaasunsäätö, tulisi aina kytkeä
miinusnapaan.
14 7 -napainen pistoke
TIG-polttimen signaalikaapelin, jalka-
ohjaimen tai MMA-kaukosäätinen
kytkemistä varten.
15 Kaasun yhdistäminen
Liitäntä TIG-polttimen kaasuletkua
varten.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

50113730 A
RYCHLÝ PRŮVODCE
DELTA 160 - 200 HP
CZ

RYCHLÝ PRŮVODCE DELTA 160 - 200 HP
1Svařovací proud
Nastavitelný v rozsahu 10 – 160A (Delta
160) /200A (Delta 200).
2Digitální displej
Zobrazuje nastavený / aktuální
svařovací proud.
3Kontrolka přehřátí
LED dioda se rozsvítí při přehřátí
stroje.
Po vychladnutí je stroj znovu připraven
k použití.
4Svařovací napětí
Varovná LED dioda se rozsvítí vždy,
když je elektroda nebo TIG hořák pod
napětím.
5Přepínač režimů
Slouží k přepínání mezi MMA a TIG
svařováním, HF nebo LIFTIG®za-
palováním a 2-taktním nebo 4-taktním
spínáním z hořáku.
6Spínač pulsace
Přepíná mezi svařováním bez pulsu
nebo s pulsem.
7Nastavování svařovacího proudu
Z čelního panelu
Otáčejte potenciometrem, na displeji
se zobrazuje nastavený svařovací
proud.
Z hořáku
Na čelním panelu nastavte max.
požadovaný proud.
Potenciometrem na hořáku nastavte
požadovaný svařovací proud.
Z dálkového regulátoru
Na čelním panelu nastavte max.
požadovaný proud.
Po připojení dálkového regulátoru
pracuje zdroj vždy ve 2-taktním
režimu.
Nastavte dálkovým regulátorem
požadovaný svařovací proud.
8Dofuk plynu
Nastavitelný v rozsahu 0 – 10 s.
9Snižování proudu
Nastavitelné v rozsahu 0 – 10 s.
10 Doba bázového proudu
Nastavitelná v rozsahu 0,003 – 2 s.
11 Doba pulsního proudu
Nastavitelná v rozsahu 0,003 – 2 s.
12 Bázový proud
Nastavitelný v rozsahu 0 – 100 % nas-
taveného svařovacího (tedy pulsního)
proudu.
13 Konektory +/- pól
Elektrodový a zemnící kabel připojte
dle typu použité obalené elektrody.
TIG hořák připojte vždy k – pólu.
14 Konektor spínání a regulace 7
pólový
Slouží pro připojení TIG hořáku nebo
dálkového regulátoru.
15 Rychlospojka plynu
Rychlospojka pro připojení plynové
hadice TIG hořáku.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13

50113730 A
DELTA 160 - 200 HP
KEZELÉSI ÚTMUTATÓ
HU

DELTA 160 - 200 HP KEZELÉSI ÚTMUTATÓ
1Hegesztőáram
A hegesztőáram 10A-től 160A (Delta
160) /200A (Delta 200) A-ig állítható.
2Digitális kijelző
A beállított/tényleges hegesztőáram
kijelzője.
3Túlmelegedés
A LED világít, ha a gép túlterhelt.
Rövid visszahűlési fázis után a gép
automatikusan újra bekapcsol.
4Hegesztési feszültség
Biztonsági okból a LED mindig világít,
ha az elektróda, vagy AVI-kábelen
feszültség van.
5Választókapcsoló
Ezzel választhat elektróda, vagy
AVI, HF(nagyfrekvenciás)- vagy
LIFTIG®(elemeléses)-gyújtás és 2-vagy
4-ütemű hegesztés között.
6Impulzus hegesztés
Átkapcsoló: hegesztés impulzussal/a
nélkül. Impulzus hegesztésnél az
impulzusáram-időt, alapáram-időt és
alapáramot be kell állítani.
7Választókapcsoló hegesztőáram
beállításához
belső szabályzás
A hegesztőáram beállítása a kijelzőn
található forgatógombbal.
pisztolyszabályzás
A hegesztőáram állítása az AVI-
pisztolyról történik. A maximális
hegesztőáram beállítása a kijelzőn
található forgatógombbal.
távszabályzás
A hegesztőáram állítása lábsza-
bályzóval történik. A maximális
hegesztőáram beállítása a kijelzőn
található forgatógombbal. Lábsza-
bályzó használatakor a gépnek mindig
2-ütemben kell lennie.
8 Gáz-utánáramlás
0-tól 30 mp-ig állítható.
9Áramlefutás
0-tól 10 mp-ig állítható.
10 alapáram-idő
0,003-tól 2 mp-ig állítható.
11 Impulzus-áram idő
0,003-tól 2 mp-ig állítható.
12 Alap-áram
A beállított impulzus-áram 0-100%-a
között állítható be (impulzus-áram =
beállított hegesztőáram).
13 Plusz/mínusz polaritás
A test és elektróda-kábelek csatlakoz-
tatása a plusz- vagy mínusz pólusba,
az elektróda típusa szerint történik. Az
AVI hegesztőkábelt mindig a mínusz
pólusba csatlakoztatjuk.
14 7-pólusú csatlakozó
Az AVI-hegesztőkábel
vezérlőkábelének, vagy lábpedálos,
illetve MMA-rúdszabályzós távsza-
bályzójának csatlakoztatására.
15 Gázcsatlakozó
Gyorscsatlakozó az AVI-hegesztőpisz-
toly gáztömlőjének csatlakoztatásá-
hoz.
3
4
8 11 12
1
2
5 6 7
9 10
13
14
15
13
