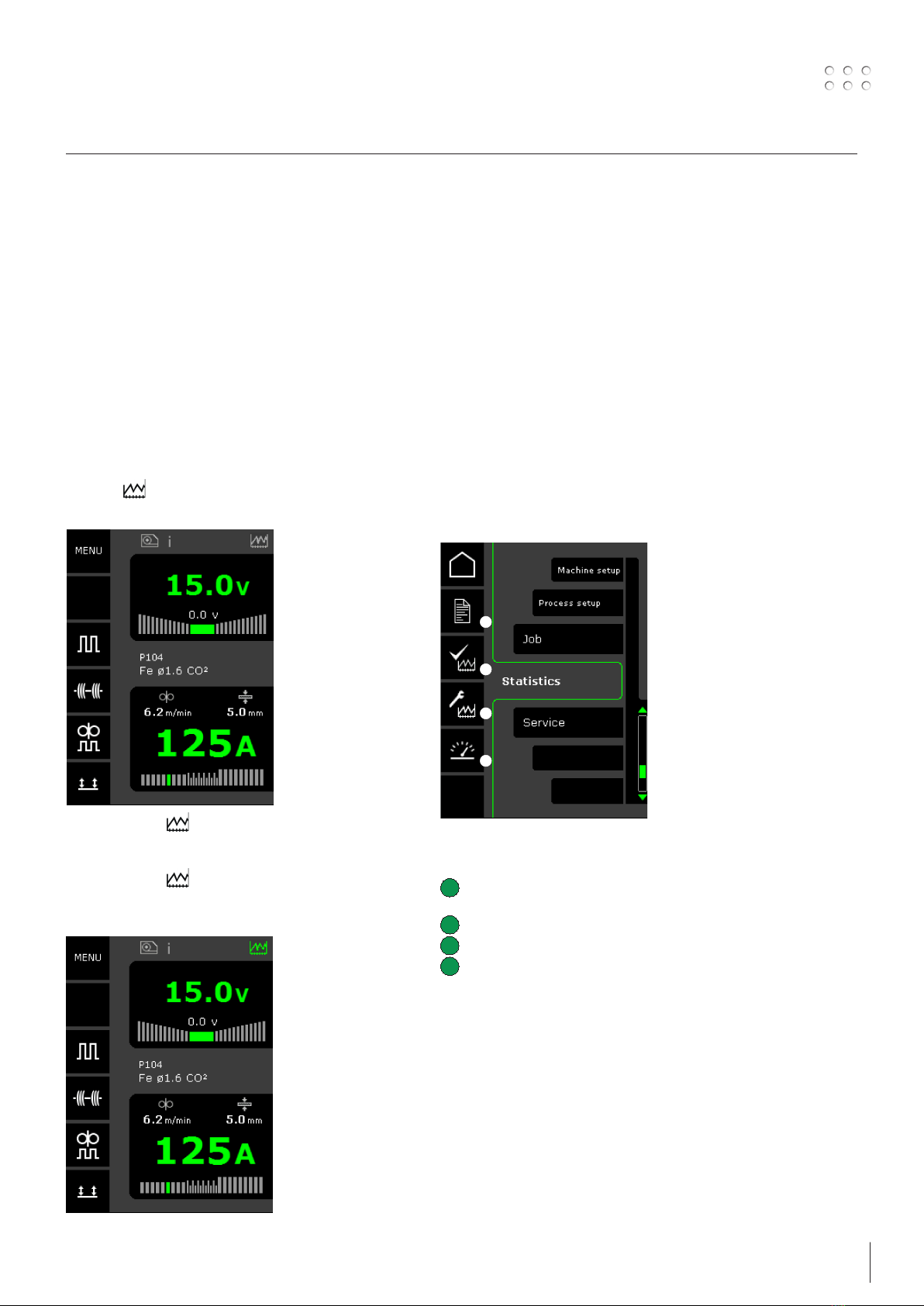

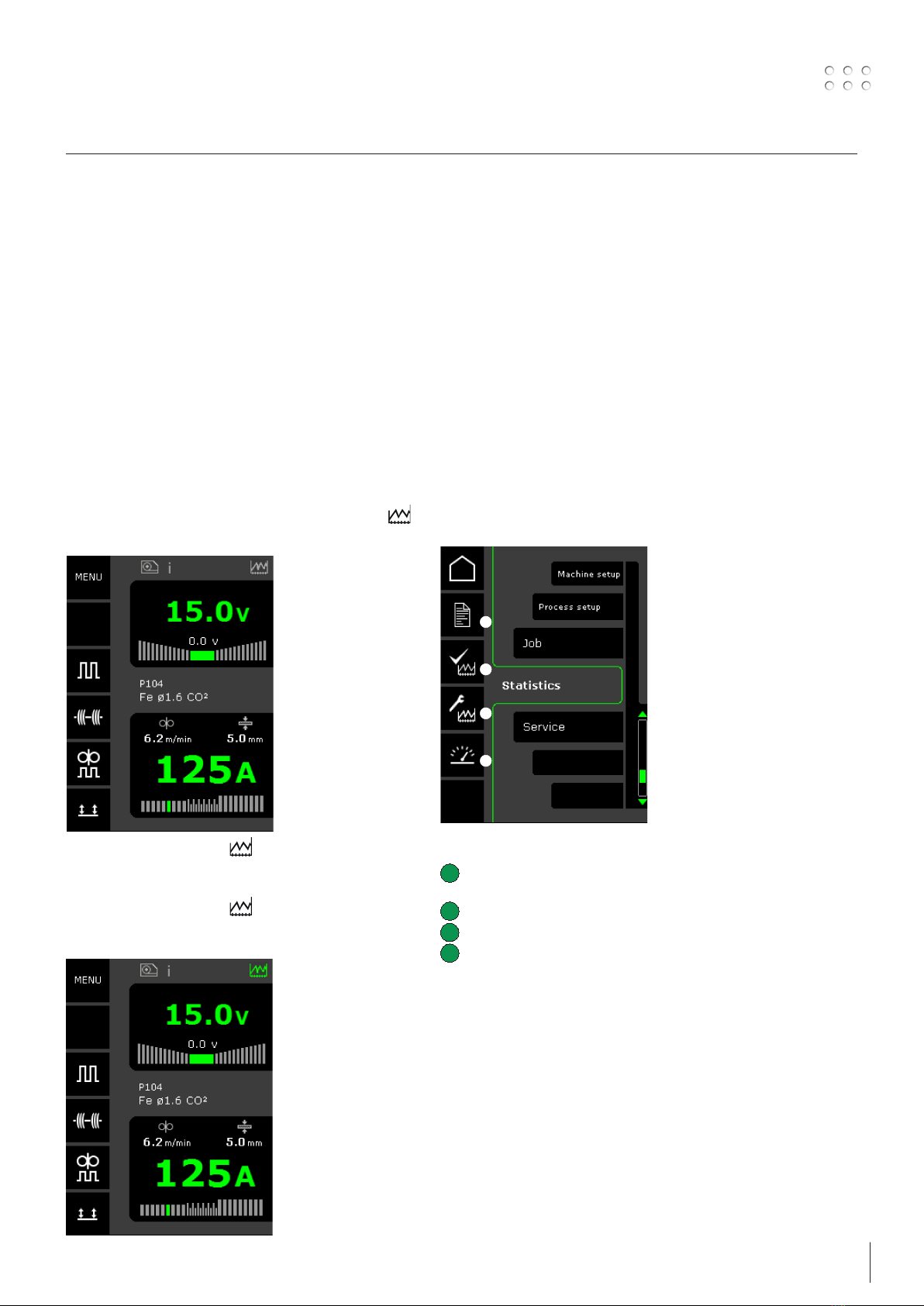

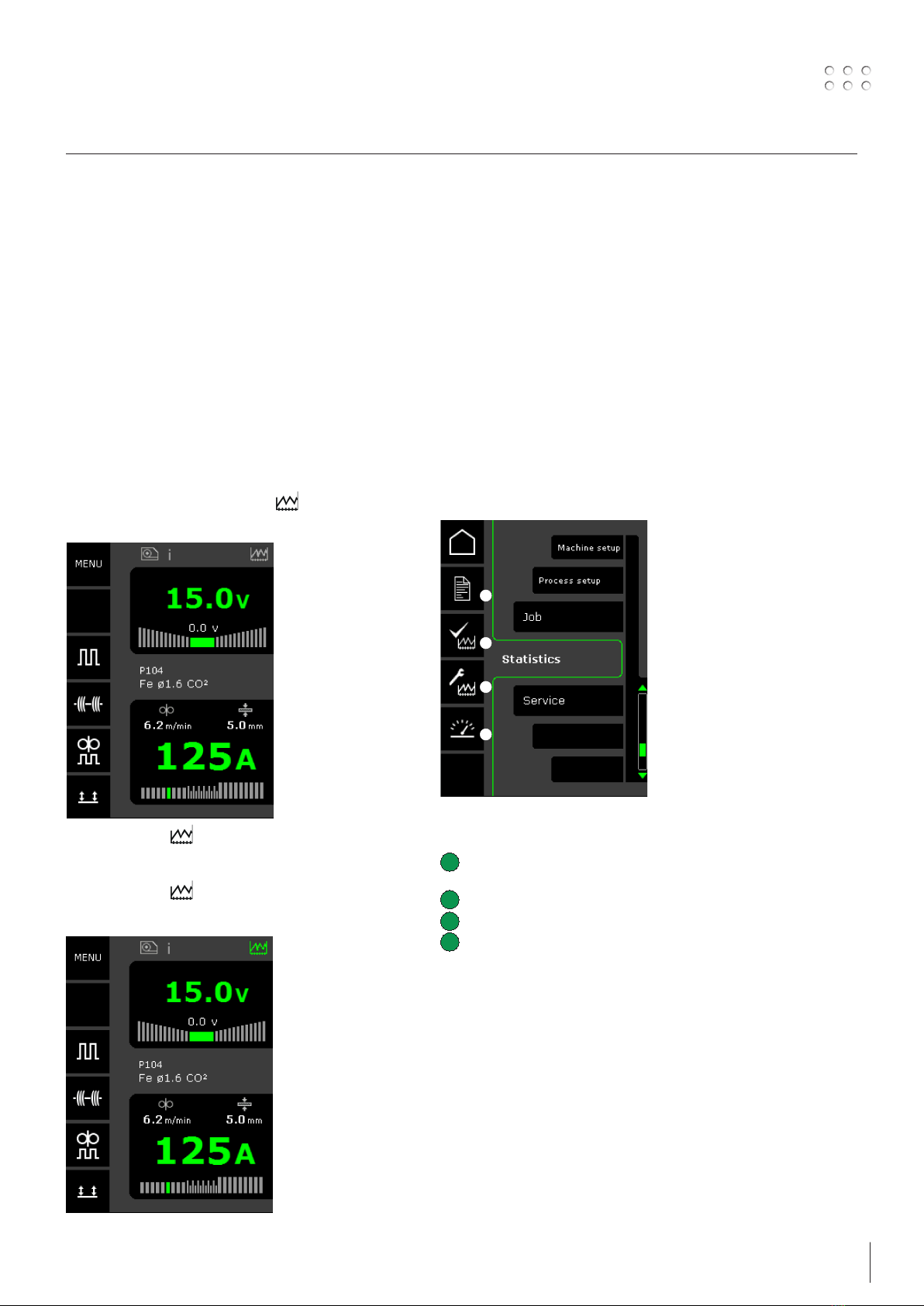

1. Hovedskærmen
Når den tilkøbte Miga log-licens installeres på svejse-
maskinen, vises der et graf-ikon i øverste højre
hjørne på hovedskærmen:
Når graf-ikonet er gråt, er Miga log-funktionen
ikke aktiv, og der gemmes ikke til SD-kort.
Når graf-ikonet er grønt, er Miga log-funktionen
aktiv, og svejsedata gemmes til SD-kort.
2. Indstillinger
Indstillinger til Miga log og visning af data for sidste
svejsesøm findes i menuen under ”Statistics”.
Der findes 4 valgmuligheder i ”Statistics” menuen:
2 Visning af værdier for sidste svejsesøm, skærmen
”Miga log”.
3 Miga log-funktion on/off
4 Indstillinger for Miga log
5 Visning af triptællere
Knappernes anvendelse gennemgås i det følgende:
Miga log funktion
Tilkøb af en Miga log-licens gør det muligt at gemme svejsedata på SD-kortet og beregne ”Heat Input” for
svejsningen, dvs. kJ/m.
For at gemme data på SD-kortet skal der indsættes et tomt SD-kort eller et kort, hvor stien
//MIGA_SW/SIGMA/LOG er oprettet.
Hvis kortet er helt tomt, oprettes der automatisk stien //MIGA_SW/SIGMA/LOG, hvor filer med svejsedata
gemmes.
Bemærk, at hvis der indsættes et SD-kort, som indeholder software til opdatering af maskinen, og der samtidigt
er oprettet stien //MIGA_SW/SIGMA/LOG, vil maskinen benytte kortet til at gemme svejsedata på og ikke blive
opdateret.
Der er plads til 50 stk log filer på et SD-kort. Når maks. antal filer på SD-kortet er opnået, vil en meddelelse
komme frem på skærmen, og det vil så være nødvendigt at flytte log-filerne fra SD-kortet til f.eks. en PC.
Hvis der ikke er indsat et SD-kort, vil log-filerne ikke blive gemt, og istedet for filnavnet i info-boks vises teksten
“NO SD-CARD”
4
2
3
5

4 5
Miga log funktion

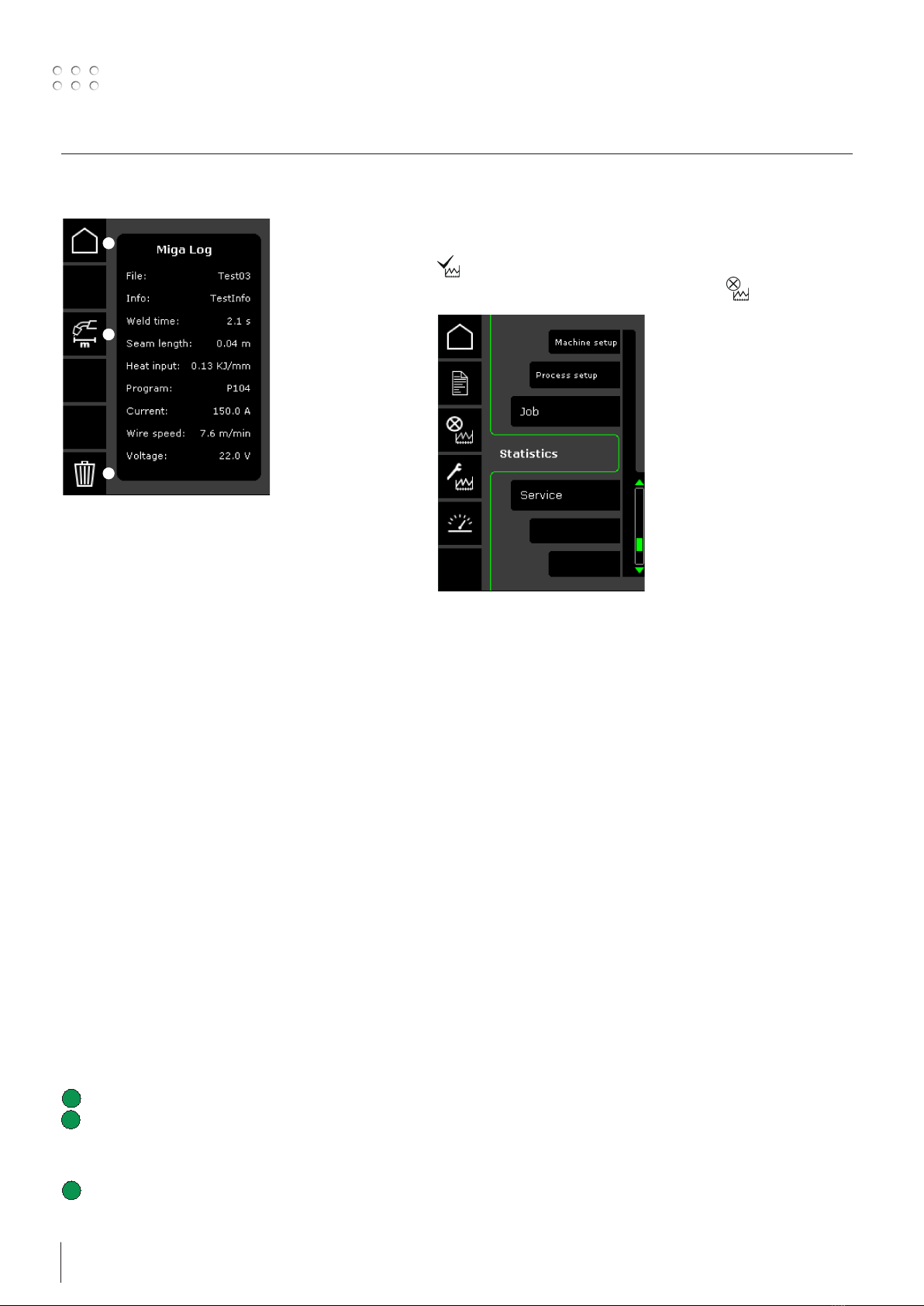

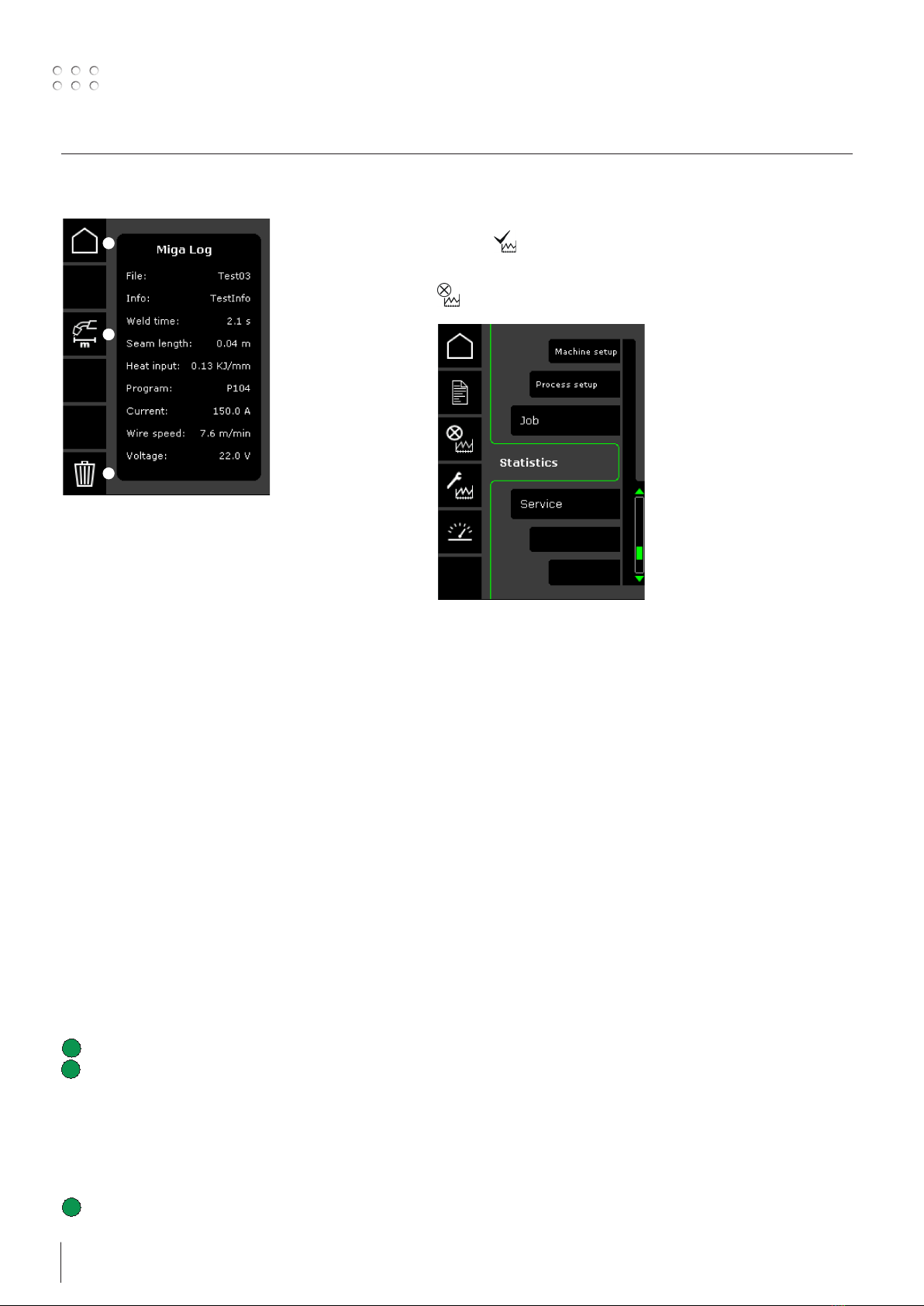

2.1 Skærmen Miga log
- ”File” viser filnavnet på den sidst gemte fil med
svejsedata. Filnavnet består af en valgfri tekst og et
fortløbende nummer, der automatisk bliver optalt
efter hver svejsning. Filnavnet kan ændres under
“Miga log settings”.
- ”Info” er en tekst, der kan bruges til at beskrive det
emne, der svejses. Teksten kan ændres under
“Miga log settings”.
- ”Weld time” er tiden for den sidste svejsning, målt
fra lysbuen tændes, til lysbuen slukkes.
- ”Travel speed” vises standard. Denne parameter er
fremføringshastigheden for brænderen og bruges
til beregning af ”Heat input”.
Hvis der er indtastet en værdi under ”Seam
length”, vises denne værdi i stedet for ”Travel
speed”. ”Seam length” er svejsesømmens længde
målt i meter og bruges til beregning af “Heat
input”
- ”Heat input” er den tilførte energi per meter
(kJ/m).
- ”Program” er det svejseprogram, der bruges til
svejsningen.
- ”Current” er den målte middelværdi for strømmen
for hele svejsningen.
- ”Wire speed” er den målte middelværdi for
trådhastigheden for hele svejsningen.
- ”Voltage” er den målte middelværdi for
spændingen for hele svejsningen.
Knapper tilhørende skærmbilledet:
1 Retur til menu.
3 Indtastning af svejsesømmens længde målt i
meter, som bruges til beregning af ”Heat input”.
Hvis der indtastes en værdi her, benyttes værdien
under ”Travel speed” ikke. Dette er derfor et
alternativ til ”Travel speed”. Se evt. nærmere
under ”Indstillinger for Miga log”.
6 Sletter filen for den sidste svejsesøm.
2.2 Miga log-funktion on/off
Ved tryk på knappen aktiveres Miga log-
funktionen, og graf-ikonet på hovedskærmen skifter
til grønt. Bemærk at knappens ikon ændres til et
stopsymbol:
Når Miga log er aktiv, gemmes svejsemålinger på
SD-kortet for hver 100ms. Der gemmes 2 filer for hver
svejsning:
- En .dat-fil med målinger af strøm, spænding,
trådhastighed og gasflow for hver 100ms.
- En .txt-fil der indeholder info om svejsemaskine
samt diverse gennemsnitsmålinger fra svejsningen.
Begge filer kan åbnes med et texteditor-program som
f.eks. Notesblok. Alternativt kan data importeres til fx.
Microsoft Excel.
1
3
6

4 5
Miga log funktion

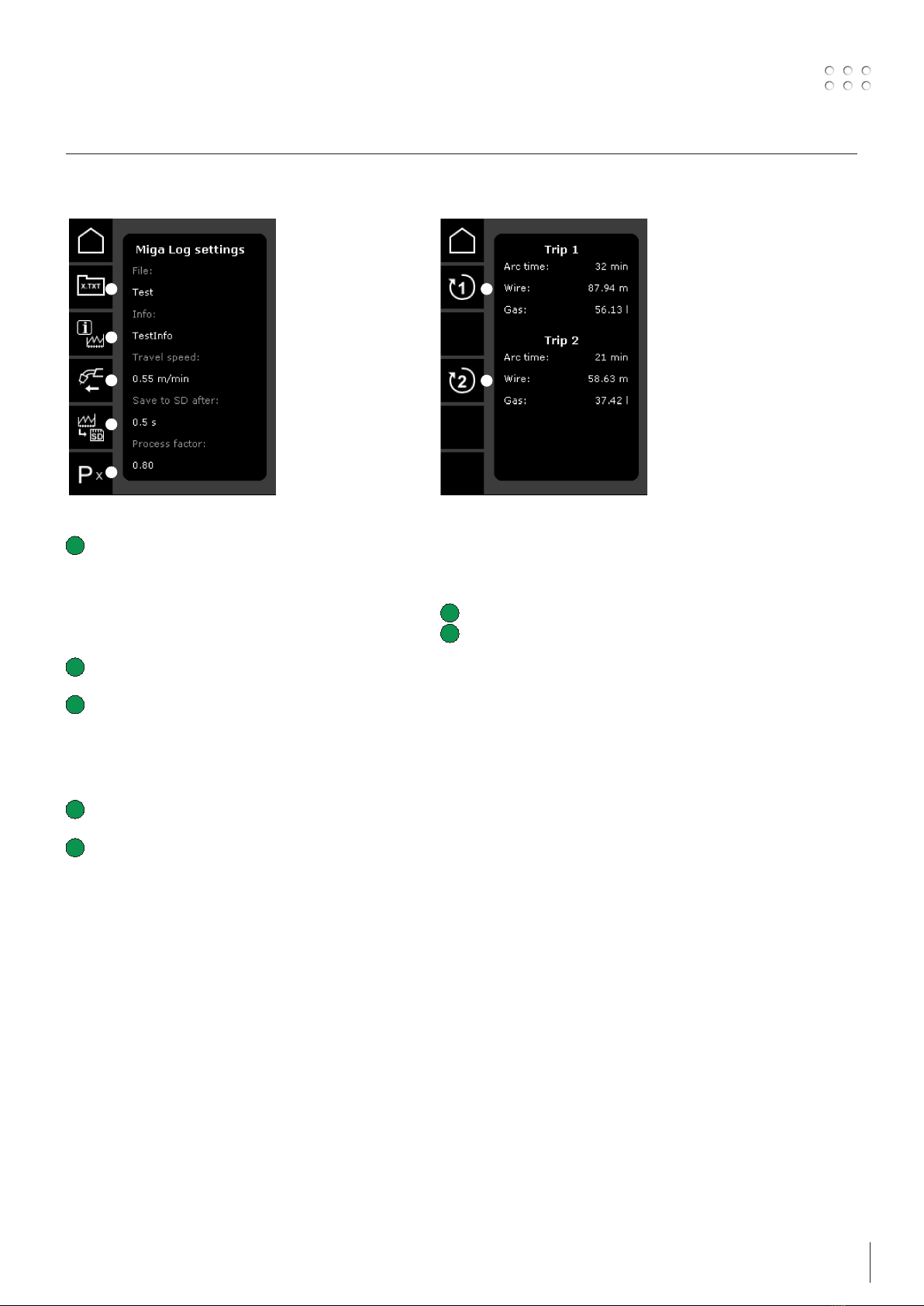

2.3 Indstillinger for Miga log
Følgende kan indstilles:
2 Fordefineret filnavn. I dette eksempel er filnavnet
indstillet til ”Test”, og de filer, der gemmes på
SD-kortet, vil derfor blive navngivet Test01, Test02
osv. Beskrivelse af menu til navngivning kan ses
under “Valg af jobnavn” i quickguide.
3 Uddybende informationstekst, der tilføjes i
toppen af log-filen
4 Svejsebrænderens fremføringshastighed. Dette
input bruges til beregning af ”Heat input” for
svejsningen og er særlig hensigtsmæssig, hvis der
anvendes en robot eller tilsvarende opstilling,
der giver en konstant fremføringshastighed for
brænderen.
5 Tiden (min. 0,5 s.), der går fra lysbuestart til der
gemmes målinger på kortet.
6 Procesfaktoren. Denne faktor bruges til
beregning af heat input. For indstilling af den
korrekte værdi henvises til afsnittet ”Beregning
af heat input”.
2.4 Triptællere
Der er to triptællere i maskinen, som kan nulstilles
uafhængigt af hinanden. Hver triptæller viser
lysbuetiden, forbrugt mængde tråd og forbrugt
mængde gas siden sidste nulstilling.
2 Nulstiller triptæller 1
4 Nulstiller triptæller 2
2
3
4
5
6
2
4

6
Miga log funktion
3. Efter svejsning

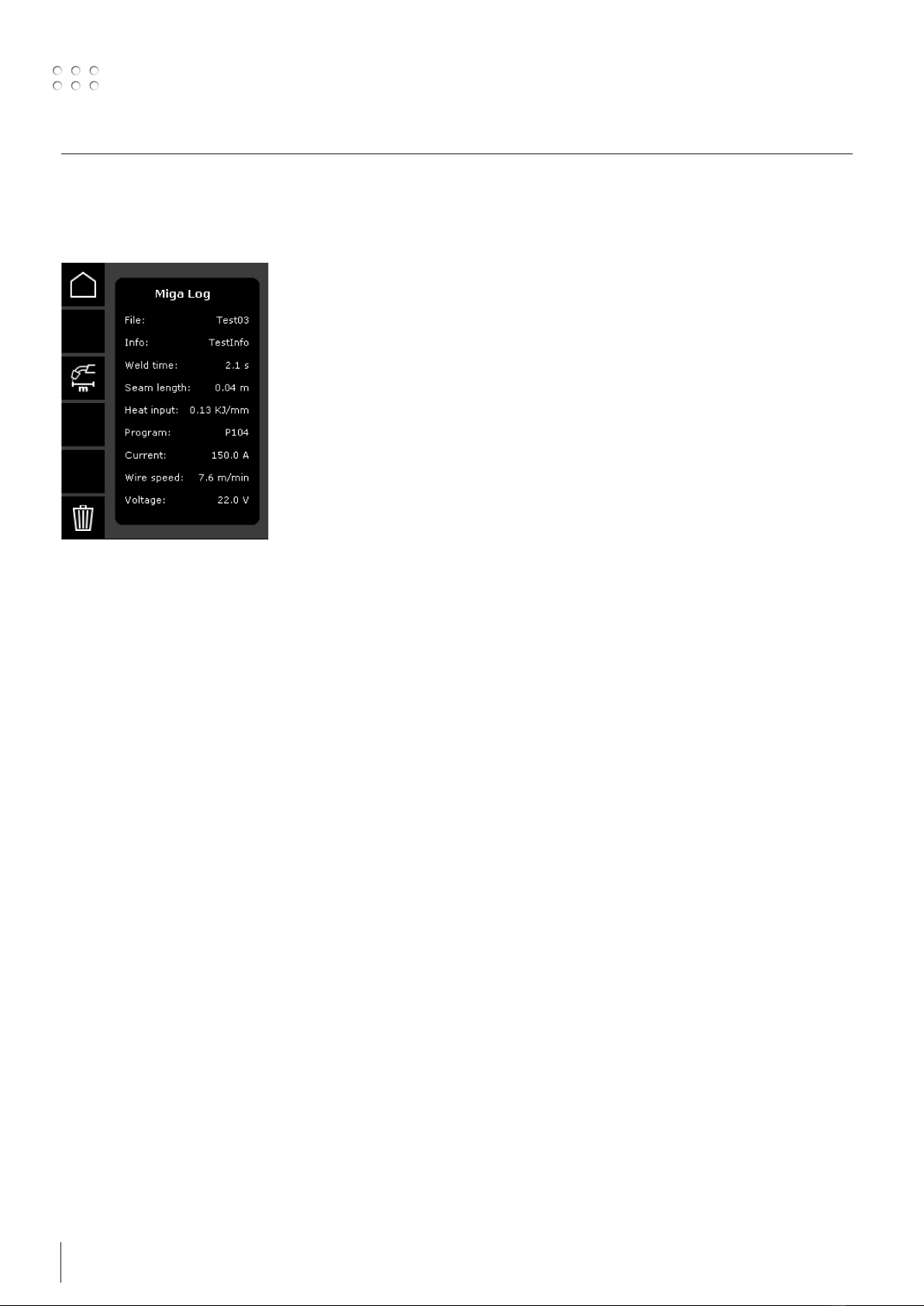

Hvis Miga log-funktionen er aktiv, vises dette skærm-
billede efter endt svejsning:
Skærmbilledet er det samme, som vises under menuen
”Statistics” -> ”Miga log”. Herfra er det muligt at
indtaste svejsesømmens længde for beregning af
”Heat input”. De data, der gemmes i filen, opdateres,
når svejsesømmens længde ændres.
Skærmen skifter automatisk til hovedskærmen efter
nogle sekunder, hvis en ny svejsning påbegyndes, eller
hvis encoderne benyttes.
4. Beregning af heat input
”Travel speed”
Hvis fremføringshastigheden ”Travel speed” er større
end 0, og angivelsen af svejsesømmen ”Seam length”
er 0, beregnes Heat input efter følgende formel:
H = (U x I x P) / v [kJ/m]
Her er U svejsespænding, I er svejsestrømmen,
P er procesfaktoren og V er svejsehastigheden.
”Seam length”
Hvis længden af svejsesømmen er større end 0,
benyttes denne til beregning af heat input efter
følgende formel:
H = (U x I x P x S) / L [kJ/m]
Her er U svejsespænding, I er svejsestrømmen, P er
procesfaktoren og S er lysbuetiden, som måles af
svejsemaskinen og L er længden af svejsesømmen
(Seam length).
4.1 Procesfaktor
Denne faktor bruges til at angive, hvor stor en del af
lysbuens effekt, der faktisk overføres til svejseemnet.
Størrelsen af faktoren er standard 0,80.
