Modena PX Series User manual

Bahasa Indonesia 1
2016

Bahasa Indonesia 2
Terima kasih atas kepercayaan dan keputusan Anda untuk membeli produk MODENA sebagai bagian dari
kebutuhan dan gaya hidup keluarga modern. Keserasian antara desain yang stylish dan teknologi mutakhir
yang ada pada setiap produk kami merupakan kombinasi yang elegan untuk menunjang aktifitas sehari-hari
rumah tangga Anda.
Buku ini berisi tentang berbagai hal mengenai tudung hisap mulai dari cara penggunaan (how to operate),
perawatan (how to maintain), beragam fitur profesional yang dimiliki hingga proses trouble-shooting. Sebagai
produsen kebutuhan home appliances yang user friendly, langkah-langkah yang diuraikan dalam buku ini
cukup sederhana, jelas dan rinci sehingga memudahkan Anda dalam menggunakan dan memanfaatkannya
Agar produk tudung hisap ini dapat berfungsi normal dalam jangka waktu yang panjang, kami sangat
merekomendasikan agar buku ini tidak saja menjadi pegangan Anda sebagai pembeli, namun juga sebagai
panduan bagi siapa saja yang menggunakan dan mengoperasikannya sehingga keawetan dan kualitas
fungsionalnya lebih tahan lama. Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang
akan menggunakan tudung hisap.
Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi-
informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang tersedia
bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan tudung hisap.
Selamat beraktifitas dan memberikan yang terbaik untuk keluarga Anda.
PETUNJUK DAN PANDUAN PEMAKAIAN TUDUNG HISAP MODENA

Bahasa Indonesia 3
DAFTAR ISI HLM.
Kata Pengantar 1
Bagian 1 : Nama-Nama Bagian 3
Bagian 2 : Instalasi 3
Bagian 3 : Cara Penggunaan 7
Bagian 4 : Pemeliharaan 8
Bagian 5 : Masalah & Solusinya 9
Bagian 6 : Spesifikasi 10
NOMOR : 20/DJ-ILMEA/MG/V/2000
728 /ILMEA/IX/2003

Bahasa Indonesia 4
* Gambar adalah gambaran secara umum dan belum tentusama dengan produk yang anda terima.
* Fitur dan kelengkapan tergantung pada tipe produk.
1.
Panel kontrol
2.
Kait pengunci
3.
Lampu
4.
Metal filter
5.
Knop pengatur arah aliran udara
6.
Motor
7. Karbon filter mat
8. Acrylic filter
PETUN JUK K ES ELA MA TAN
-Jangan biarkan anak-anak mengoperasikan unit.
-Tudung hisap ini didesain untuk pemakaian rumah tangga saja, tidak cocok digunakan untuk kondisi
lingkungan toko panggang, untuk barbekyu, dan tujuan komersial lainnya.
-Tudung hisap harus dibersihkan secara berkala agar daya kerjanya tetap terjaga.
-Bersihkan tudung hisap sesuai petunjuk yang ada dalam buku ini dan hindarkan unit dari bahaya
terbakar.
-Dilarang memanggang langsung pada kompor gas.
-Jagalah sirkulasi ruang dapur tetap baik.
Bagian 1: Nama-Nama Bagian
Bagian 2: Instalasi

Bahasa Indonesia 5
-Sebelum menghubungkan unit dengan sumber listrik, pastikan kabel listrik dalam kondisi yang baik.
Jika terjadi kerusakan pada kabel listrik , penggantian harus dilakukan oleh tenaga berkompeten atau
hubungi Sentra Servis MODENA untuk proses penggantian.
-Ruangan harus memiliki ventilasi yang baik pada saat tudung hisap digunakan pada kompor berbahan
gas atau bahan bakar lainnya.
-Saluran pembuangan tudung hisap harus terpisah dengan saluran udara ruangan.
-Peraturan mengenai pembuangan udara harus dipenuhi.
-Unit ini tidak diperuntukan untuk orang (termasuk anak-anak) dengan kemampuan fisik, sensorik atau
mental yang kurang, atau kurang pengalaman dan pengetahuan, kecuali mereka telah diberikan
pengawasan atau instruksi yang berkaitan dengan penggunaan alat oleh orang yang bertanggung
jawab untuk keselamatan mereka.
-Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain dengan unit.
-Jangan menyalakan api dibawah jangkauan hisap tudung hisap.
-Tudung hisap ini tidak ditujukan untuk dipasang di atas kompor yang memiliki lebih dari empat tungku.
Bahaya Sengatan Listrik
-Hubungkan unit hanya ke stopkontak yang telah diarde/grounding dengan benar. Jika ragu mintalah
saran teknisi berpenglaman yang sesuai kualifikasi.
-Kelalaian mengikuti petunjuk ini dapat mengakibatkan sengatan listrik, kebakaran, atau bahaya lainnya
yang berakibat fatal.
Persiapan pemasangan:
a. Jika Anda memiliki saluran pembuangan ke luar, tudung hisap Anda dapat dihubungkan dengan
menggunakan saluran ekstraksi (enamel, aluminium, pipa fleksibel atau bahan yang tahan api dengan
diameter bagian dalam 150 mm), lihat gambar berikut:
b. Sebelum pemasangan, matikan unit dan cabutlah kabel listrik dari stop kontak.
c. Pemasangan tudung hisap sebaiknya berada tepat di atas kompor dengan jarak ketinggian minimal 65
cm dan maksimal 75 cm dari permukaan kompor.

Bahasa Indonesia 6
Pemasangan TUDUNG HISAP (slim hood)
Tudung hisap dapat dipasang pada dinding beton (tembok) atau pada bagian bawah dinding lemari kitchen
set.
Pemasangan pada dinding beton (tembok)
-Buatlah garis tengah pada dinding di mana akan ditempatkan tudung hisap.
-Tempelkan template untuk mengebor pada dinding. Atau jika tidak dilengkapi template, tempelkan
tudung hisap pada dinding lalu beri tanda untuk membuat lubang dengan acuan jarak pusat lubang
dibagian belakang tudung hisap.
-Buatkan lubang pada ke dua tanda seblumnya dengan menggunakan mata bor yang berdiamet er 8 mm
atau sesuai ukuran mur. Lalu masukkan mur ke dalam lubang tersebut.
Perhatian :
-Sebelum mengebor, pastikan tidak ada instalasi kabel, pipa air dan instalasi lainnya di dalam tembok.
-Pasang sekrup pada kedua lubang bagian atas dan sisakan jarak 1 cm antara kepala sekrup dan
permukaan tembok.
-Pasang tudung hisap pada tembok yang sudah dipasang sekrup dengan cara menggantung tudung
hisap pada sekrup tersebut.
-Bila posisi tudung hisap pada tembok sudah tepat, kencangkan kedua sekrup tersebut.
-Kemudian tutup grid.
-Pasanglah pengaman ventilasi dengan menggunakan sekrup berdiamter 6 mm.
-Hubungkan saluran pembuangan dengan Spigot/Flange jika tudung hisap akan difungsikan untuk
system ducting/exhaust.
Pemasangan pada bagian bawah lemari kitchen set
-Tempatkan tudung hisap pada bagian bawah lemari
kitchen set sesuai dengan posisi yang direncanakan
secara tepat.
-Buatkan tanda di bagian bawah lemari kitchen set
untuk lubang pipa fleksibel kemudian buatkan
lubang jika tudung hisap akan menggunakan sistem
ducting/exhaust.
-Borlah 4 buah lubang dengan diameter 6 mm pada
posisi yang sesuai. Pasang spigot/flange kemudian
pasang tudung hisap dan kencangkan dengan 4
buah sekrup pada posisi yang telah disiapkan.
-Pasang papan pengatur pada bagian bawah tudung
hisap untuk mencegah adanya celah antara tudung
hisap dengan kitchen set.
Catatan:
1. Pipa ekstensi adalah aksesori tambahan, tidak disertakan dalam unit.
2. Lepaskan lapisan pelindung sebelum pemasangan.
3. Ada 2 metode ventilasi, yaitu 'ventilasi horisontal' dan 'ventilasi vertikal'.

Bahasa Indonesia 7

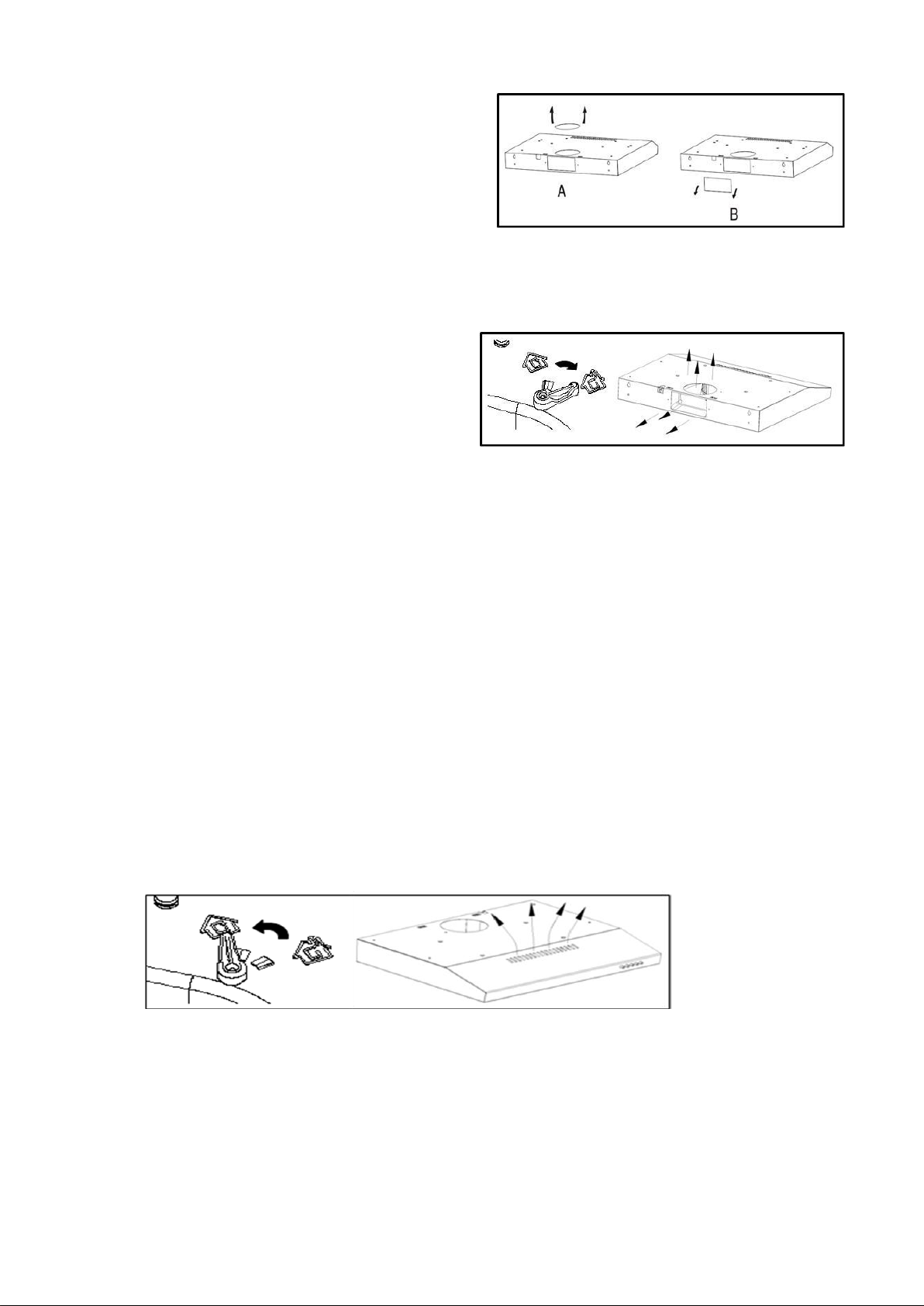

Harap perhatikan pada saat pemasangan.
Bukalah penutup saluran udara keluar pada bagian atas
untuk menerapkan sistem Ventilasi vertikal. Lihat Gbr. A.
Sedangkan untuk menerapkan sistem ventilasi horizontal
dapat dilakukan dengan melepaskan pentutup pada
saluran udara keluar yang ada dibagian belakang unit.
Lihat Gbr. B.
Outlet persegi panjang untuk ventilasi horizontal tidak
disertakan.
Pengaturan ventilasi udara
Tudung hisap MODENA mempunyai 2 (dua) versi cara kerja yaitu :
A. Sistem DUCTING/EXHAUST :
-Pada versi ini, tudung hisap bekerja dengan
menghisap asap/aroma masakan yang kemudian
asap tersebut dibuang keluar melalui saluran
pembuangan.
-Diperlukan system ducting tahan panas/api untuk
membuang asap/aroma melalui saluran keluar.
-Untuk menyambung tudung hisap dengan saluran
pembuangan digunakan “Spigot/Flange” yang telah disediakan pada setiap kemasan tudung hisap.
-Untuk penggunaan tudung hisap dengan sistem ini maka putarlah knob pengatur arah sirkulasi udara ke
posisi sirkulasi luar.
Beberapa hal yang perlu diperhatikan untuk pemasangan tudung hisap sistem ducting :
1. Karbon filter harus dilepas karena aroma masakan yang dihisap akan langsung dibuang keluar ruangan.
2. Daya hisap akan berkurang jika saluran pembuangan terlalu panjang dan banyak siku-sikunya.
3. Jangan menghubungkan saluran pembuangan dengan cerobong asap atau saluran udara untuk
ruangan maupun saluran udara panas.
4. Jika tudung hisap akan dipasang pada gedung bertingkat atau apartemen, sebaiknya sebelum
pemasangan saluran pembuangan dikonsultasikan terlebih dahulu dengan penanggung jawab
gedung/apartemen.
5. Penggunaan tudung hisap dengan sistem ducting sebaiknya pada ruangan yang terbuka dengan sistem
sirkulasi udara yang baik.
B. Sistem RECIRCULATING :
-Pada versi ini, tudung hisap bekerja dengan menghisap asap/aroma masakan yang kemudian asap
tersebut akan disaring melalui filter aluminium dan karbon filter secara berturut-turut. Asap yang telah
disaring kemudian dialirkan kembali ke ruangan (recirculation). Sistem ini digunakan jika tempat
pemasangan tudung hisap tidak memungkinkan dipasang system ducting.
-Untuk penggunaan tudung hisap dengan sistem ini maka putarlah knob pengatur arah sirkulasi udara ke
posisi resirkulasi dan pasang penutup saluran udara keluar.
Beberapa hal yang perlu diperhatikan untuk pemasangan tudung hisap sistem recirculating :
1. Karbon filter dan filter aluminium keduanya harus digunakan.
2. Kedudukan kedua filter harus tepat.
3. Lubang–lubang tempat udara keluar yang terdapat pada cabinet bagian depan tudung hisap tidak boleh
tertutup.
Catatan: Karbon filter dipasang di bagian belakang grill dan harus diganti setelah tiga bulan.
Peringatan: Karbon filter tidak dapat dicuci atau didaur ulang. Penggunaan karbon filter maksimal selama
120 jam penggunaan dan harus diganti setelahnya. Karbon filter tidak boleh terkena panas.

Bahasa Indonesia 8
Hubungkan steker dengan stop kontak listrik.
Untuk menyalakan atau mematikan tudung hisap serta lampu tudung hisap dapat dengan cara menggeser
atau menekan tombol pengatur kecepatan motor dan tombol penyalaan lampu seperti pada gambar di
bawah ini.
Catatan: Untuk pengaturan kecepatan motor tudung hisap disesuaikan dengan ketebalan asap/uap yang
timbul ketika memasak.
Tombol jenis TEKAN
0 Tombol On / Off
Tombol untuk mematikan atau mengaktifkan tudung hisap
Tombol kecepatan motor –RENDAH
Cocok digunakan untuk sirkulasi udara dapur atau digunakan pada kondisi memasak yang tidak
menimbulkan banyak asap atau uap.
Tombol kecepatan motor –SEDANG
Kecepatan perputaran udara yang cocok untuk proses memasak yang menimbulkan volume asap
atau uap sedang.
Tombol kecepatan motor –TINGGI
Ketika tingkat asap atau uap yang dihasilkan cukup tinggi, maka gunakanlah tingkat kecepatan tinggi
untuk sirkulasi udara yang efektif.
Tombol untuk menyalakan/mematikan lampu
Catatan: Jika tombol kecepatan rendah/sedang/tinggi ditekan bersamaan, maka unit akan mengaktifkan
kecepatan tinggi saja.
PERHATIAN :
-Hindari pertemuan langsung antara kompor yang sedang dalam keadaan menyala dengan cooker hood.
-Untuk mendapatkan hasil penyaringan yang optimal, sebaiknya cooker hood dimatikan 20 –30 menit
setelah selesai memasak.
Tudung hisap MODENA dirancang secara khusus untuk pemakaian jangka waktu panjang sehingga tidak
memerlukan perawatan yang rumit. Namun, ada beberapa hal yang dianjurkan untuk merawat tudung hisap
Anda agar kualitasnya tetap terjaga.
Matikan unit dan cabut kabel listrik dari sumber listrik sebelum dibersihkan.
I. Perawatan Regular
Gunakan kain lembut yang dibasahi dengan campuran air hangat dan sabun lembut atau deterjen
pembersih rumah tangga. Jangan gunakan bantalan logam, bahan kimia, bahan abrasif atau sikat yang kaku
untuk membersihkan unit.
Bagian 3: Cara Penggunaan
Bagian 4: Pemeliharaan

Bahasa Indonesia 9
II. Perawatan Bulanan untuk Grease Filter
PENTING: Bersihkan filter dapat mencegah resiko terbakar.
Filter menangkap minyak, asap dan debu sehingga filter secara langsung mempengaruhi efisiensi dari
tudung hisap. Jika tidak dibersihkan, sisa minyak (berpotensi mudah terbakar) akan menumpuk pada filter.
Bersihkan dengan deterjen pembersih rumah tangga.
III. Perawatan untuk Karbon Filter
Pasang karbon filter pada unit yang akan digunakan dengan sistem resirkulasi (bukan sistem ducting). Filter
ini harus diganti setidaknya tiga bulan sekali atau tergantung pada seberapa sering tudung hisap digunakan.
IV. Mengganti Bola Lampu
1. Matikan unit dan lepaskan kabel listrik.
2. Lepaskan penutup lampu dengan cara membuka kedua
sekrupnya.
3. Lepaskan bola lampu.
4. Ganti dengan jenis ukuran dan daya yang sama.
Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami, bila terjadi
gangguan pada tudung hisap Anda :
PROBLEM
PENYEBAB
SOLUSINYA
Daya hisap
berkurang.
Filter Aluminium/Acrylic kotor
Karbon filter kotor
Bersihkan filter Aluminium/Acrylic dan
pasang kembali setelah kering.
Ganti Karbon filter dengan yang baru.
Motor berhenti
bekerja setelah
beberapa saat.
Alat pengaman untuk suhu yang
tinggi dalam keadaan aktif.
Jarak tudung hisap dengan kompor terlalu
dekat.
Sirkulasi udara tidak berjalan dengan baik.
Hubungi Service Center MODENA.
Lampu menyala,
tapi kipas tidak
berfungsi.
Kipas macet
Matikan unit dan perbaikan harus. Hubungi
Service Center MODENA.
Motor rusak.
Lampu dan kipas
tidak menyala.
Bola lampu putus/terbakar.
Ganti bola lampu dengan daya yang sesuai.
Kabel listrik lepas atau belum
terpasang.
Hubungkan kembali kabel listrik ke sumber
listrik.
Unit bergetar
Kipas rusak.
Matikan unit dan perbaikan harus. Hubungi
Service Center MODENA.
Motor kipas tidak terpasang
dengan benar dan kuat.
Unit dan atau bracket tidak
terpasang dengan benar.
Turunkan unit dan periksa apakah bracket
berada di lokasi yang tepat.
Kinerja tudung
hisap tidak optimal
Jarak antara unit dengan bidang
memasak terlalu jauh.
Atur jarak menjadi 65 –75 cm.
Bagian 5: Masalah & Solusinya

Bahasa Indonesia 10
MODEL
PX 9002
PX 9012 SS
PX 9012 V
Jenis
Slim hood
Slim hood
Slim hood
Bahan kabinet
Metal + Acrylic
Stainless
Metal
Warna kabinet
Hitam
Stainless
Silver
Warna panel depan
Hitam
Stainless
Silver
Jumlah Motor
2
2
2
Lampu
1 Bulb
1 Bulb
1 Bulb
Kontrol
Push button
Push button
Push button
Varisasi kecepatan hisap
3
3
3
Jenis filter
Acrylic Filter
+ Carbon Mat Filter
Acrylic Filter
+ Carbon Mat Filter
Acrylic Filter
+ Carbon Mat Filter
Perputaran udara
520 m3/h
520 m3/h
520 m3/h
Daya listrik motor
2 x 100 Watt
2 x 100 Watt
2 x 100 Watt
Daya listrik lampu
40 Watt
40 Watt
40 Watt
Dimensi (PxLxT) mm
900 x 500 x 80
900 x 500 x 80
900 x 500 x 80
MODEL
PX 7001
PX 6001
PX 6011 SS
PX 6011 V
Jenis
Slim hood
Slim hood
Slim hood
Slim hood
Bahan kabinet
Metal + Acrylic
Metal + Acrylic
Stainless
Metal
Warna kabinet
Hitam
Hitam
Stainless
Silver
Warna panel depan
Hitam
Hitam
Hitam
Silver
Jumlah Motor
1
1
1
1
Lampu
1 Bulb
1 Bulb
1 Bulb
1 Bulb
Kontrol
Push button
Push button
Push button
Push button
Varisasi kecepatan hisap
3
3
3
3
Jenis filter
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Perputaran udara
400 m3/h
400 m3/h
400 m3/h
400 m3/h
Daya listrik motor
1 x 100 Watt
1 x 100 Watt
1 x 100 Watt
1 x 100 Watt
Daya listrik lampu
40 Watt
40 Watt
40 Watt
40 Watt
Dimensi (PxLxT) mm
700 x 500 x 80
600 x 500 x 80
600 x 500 x 80
600 x 500 x 80
Untuk meningkatan kualitas produk, desain dan spesifikasi diatas dapat berubah setiap saat tanpa pemberitahuan.
Gambar pada buku ini bersifat skematis dan bisa saja tidak tepat sama dengan produk aktual. Nilai yang tercantum
pada label atau dalam dokumentasi yang menyertainya diperoleh di laboratorium sesuai dengan standar yang relevan.
Nilai-nilai dapat bervariasi tergantung pada kondisi operasional dan lingkungan dari unit.
Bagian 6: Spesifikasi

English 10
Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's
needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily
household activities.
This book contains various matters regarding hood, from its method of usage, maintenance, various
professional features of the product down to its trouble-shooting. As a manufacturer of user friendly home
appliances, we thrive to simplify the description in this manual to facilitate the users.
In order for this hood to perform normally for an extended period of time, we highly recommend not only the
buyer to hold onto this manual, but also those who wish to operate the product optimally to maintain its
service period and quality. This manual is recommended for use by anyone who operates the hood.
We also provide a customer care service for MODENA users as well as other support information on our
official website www.modena.co.id. Please contact us if you have other questions regarding the hood.
Enjoy your daily activities, we hope that our products may provide the best services to your family.
INSTRUCTION AND GUIDE TO USING MODENAHOOD

English 11
CONTENTS PAGE
Introduction 10
Part 1 : Name of Parts 11
Part 2 : Installation 12
Part 3 : How to Use 12
Part 4 : Maintenance 16
Part 5 : Problem & Solving 17
Part 6 : Specification 18

English 12
* The image is a general overview and is not necessarilythe same as the product you receive.
* Features and completeness depends on the type of products.
1. Control panel
2. Lock latch
3. Light
4. Metal filter
5. Air flow direction regulator knob
6. Motor
7. Carbon filter mat
8. Acrylic filter
SAFETY INSTRUCTIONS
- Do not allow children to operate the unit.
- This cooker hood is designed for home use only, not suitable for the environmental condition, bake shop,
barbecue, and other commercial purposes.
- The cooker hood should be cleaned periodically so that its power is maintained.
- Clean the cooker hood according to the instructions contained in this book and keep it away from the
danger of being burnt.
- No direct grilling on a gas stove.
Part 1: Name of Parts
Part 2: Installation

English 13
- Keep your kitchen remains good circulation.
- Before connecting the unit to a power source, make sure the power cord is in good shape. If there is
damage to the power cord, the replacement must be performed by qualified personnel or contact the
MODENA Service Center for replacement process.
- The room should have good ventilation during the use of cooker hood on gas stoves or other fuels.
- The cooker hood waste pipe should be separated with an air-duct.
- Regulations regarding the air exhaust must be met.
- The unit is not intended to be used by persons (including children) with physical, sensory, or mental
disability, or lack of experience and knowledge, unless they have been given supervision or instructions
concerning the use of the appliance by the person who is responsible for their safety.
- Children should be supervised to ensure that they are not playing with the unit.
- Do not strike a fire under the sucker of the cooker hood.
- The cooker hood is not aimed to be installed on top of the stove that had more than four furnaces.
Electrical Shock Hazards
- Connect the unit only to a grounded power outlet correctly. If you are in doubt, ask advice to the
experienced technician who is suitably qualified.
- The failure to follow these instructions may cause the electric shock, fire, or other hazards which are
fatal.
Preparations of installation:
a. If you have a waste pipe outside, the cooker hood can be connected using extraction duct (enamel,
aluminum, flexible pipe or a fire-resistant material with an inner diameter of 150 mm), see the following
picture:
b. Before installation, switch off the unit and unplug the power cord from the wall socket.
c. Installation of the cooker hood should be right on the top of the stove with a minimum distance of 65
cm and a height of maximum 75 cm from the surface of the stove.

English 14
Hood Installation (slim hood)
Cooker hood can be installed on a concrete wall or on the bottom of the kitchen set cabinet wall.
Installing on a concrete wall
-Make a center line on the wall where it will be placed in the cooker hood.
-Attach the template to drill the wall. If it is not completed by a template, attach the cooker hood to the
wall and give a sign to make a hole with a center hole spacing on the back of the cooker hood.
-Make holes on the two previous signs using a drill bit with the diameter of 8 mm or the size of the nut.
Then insert the nut into the holes.
Caution:
-Before drilling, make sure that there is no cable, water pipe and other installations on the walls.
-Put the screw on the two top holes and let a distance of 1 cm between the screw head and the wall
surface.
-Attach the cooker hood on the wall that has been fastened by screws by hanging the cooker hood on the
screws.
-If the position of the cooker hood on the wall is correct, tighten the two screws.
-Then close the grid.
-Install the safety ventilation using screws 6 mm in diameter.
-Connect the waste pipe with Spigot/ Flange if the cooker hood will be used as ducting/ exhaust system.
Installing on the bottom of the kitchen set cabinet
-Place the sucker cap on the bottom of the kitchen
set cabinet in accordance with the planned
position precisely.
-Make signs at the bottom of the kitchen set
cabinet for flexible pipe holes and then make the
holes if the cooker hood will use the ducting/
exhaust system.
-Drill 4 holes with diameter of 6 mm at the
appropriate position. Attach the spigot/ flange and
then attach the cooker hood and fasten with 4
screws at the position that has been prepared.
-Attach the controller board on the bottom of the
cooker hood to prevent the gap between the
cooker hood and the kitchen set.
Note:
1. Pipe extension is an additional accessory, not included in the unit.
2. Remove the protective layer before mounting.
3. There are 2 methods of ventilation, that is: 'horizontal ventilation' and 'vertical ventilation'.

English 15
Please note when doing installation.
Open the cover of the outlet at its top to apply vertical
ventilation system. See Fig. A. Meanwhile, applying the
horizontal ventilation system can be done by removing the
cover on the outgoing airways on the back of the unit. See
Fig.B.
Rectangular outlet for horizontal ventilation is not included.
Setting the air vents
MODENA cooker hood has two (2) working way versions that is:
A. DUCTING/ EXHAUST System:
- In this version, the cooker hood works by sucking
fumes/ cooking aroma which then is thrown out
through the waste pipe.
- It is needed to have heat/ flame resistant ducting
system to throw away the smoke/ aroma through the
outlet.
- To connect the cooker hood with the waste pipe,
"spigot/flange" is used. It has been provided in every pack of cooker hoods.
- To use a cooker hood with this system then turn the control knob of the air-circulation direction to the
outside circulation position.
A few things to note for the cooker hood installation using ducting system:
1. Carbon filter should be removed because the sucked cooking aroma will immediately dumped out of the
room.
2. A suction power will be decreased if the waste pipe is too long and a lot of angles.
3. Do not connect with the waste pipe with a chimney or a room air duct or hot air ducts.
4. If the cooker hood is about to be installed in buildings or apartment, preferably before the installation of
the waste pipe, it is consulted first with the responsible person of the building/ apartment.
5. The use of cooker hood with ducting system should be in an open room with a good air circulation
system.
B. RECIRCULATION System:
- In this version, the cooker hood works by sucking fumes/ cooking aroma which then will be filtered
through an aluminum filter and a carbon filter respectively. The smoke is filtered and then flowed back
into the room (recirculation). This system is used if the cooker hood installation place does not allow the
ducting system installation.
- To use a cooker hood with this system then turn the control knob of the air circulation direction to the
position of recirculation and install the cover of the waste pipe.
A few things to note for the cooker hood installation using recirculation system:
1. Both carbon filters and filter aluminum should be used.
2. The position of the two filters must be precise.
3. The holes where the air comes out located on the front of the cooker hood cabinet should not be closed.
Note: Carbon filters are installed at the rear of the grill and must be replaced after three months.
Warning: Carbon filters cannot be washed or recycled. The maximum use of carbon filters is for 120-hour
use and must be replaced afterwards. Carbon filters should not be exposed to the heat.

English 16
Connect the plug to the power outlet.
Turning on or turning off the cooker hood and cooker hood lights can be done by sliding or pressing a motor
speed regulator button and the lighting button as shown below.
Note: The setting of the cooker hood motor speed is adjusted to the thickness of the smoke / steam that
arises when cooking.
PUSH type button
0 On/ Off Buttons
The Buttons which are for turning off or turning on the cooker hood
Motor speed button –LOW
Suitable for air circulation used in the kitchen or cooking conditions that do not cause a lot of smoke or
steam.
Motor speed button - MEDIUM
Air circulation speed which is suitable for a cooking process that raises a medium volume of smoke or
fumes.
Motor speed button - HIGH
When the level of smoke or steam produced is high enough, then use a high-speed level for effective
air circulation.
Buttons to turn on/ off lights
Note: If the low/ medium/ high speed button pressed simultaneously, then the unit will turn on the high speed
only.
CAUTION:
- Avoid a direct contact between the stove being turned on and the cooker hood.
- To get the optimal filtering, a cooker hood should be turned off 20-30 minutes after cooking is finished.
MODENA cooker hood specifically designed for long term use so that it does not require complicated
maintenance. However, there are some things that are recommended to take care of your cooker hood so
that the quality is maintained.
Turn the unit off and unplug the power cord from the power source before cleaning.
I. Regular care
Use a soft cloth dampened with a mixture of warm water and mild soap or household detergent. Do not use
metallic pads, chemicals, abrasive materials or a stiff brush to clean the unit.
II. Monthly Maintenance for a Grease Filters
IMPORTANT: Cleaning the filter can prevent the risk of fire. Filter captures grease, smoke and dust that
filters directly affect the efficiency of the cooker hood. If it is not cleaned, the residual grease (potentially
flammable) will accumulate in the filter. Clean it with household detergents.
Part 4: Maintenance
Part 3: How to Use

English 17
III. Maintenance for Carbon Filters
Attach a carbon filter on the unit to be used with a recirculation system (not the ducting system). This filter
should be replaced at least every three months or depends on how often the use of cooker hood.
IV. Replacing Light Bulbs
1. Turn the unit off and disconnect the power cord.
2. Remove the lamp cover by opening the two screws.
3. Remove the light bulb.
4. Change the bulb with the same size and power type.
Please perform checking procedure on the following things before contacting MODENA service center when
troubleshooting occurs:
PROBLEM
CAUSE
SOLUTION
Reduced suction
power.
Dirty aluminum / acrylic filter
Dirty carbon filter.
Clean the aluminum filter, dry it and
place it back on the vent hood.
Replace the carbon filter foam with a
new one.
Motor stop working
after a while.
Safety thermal regulator is active.
The vent hood is installed too close to
the stove.
Air circulation is not optimal.
Contact MODENA Service Center.
Light on, but fan
does not work.
The fan blade is jammed.
Switch of the unit and Contact
MODENA Service Center.
The motor is damaged.
Both light and fan
do not work.
Light bulb is burn.
Replace the bulb with correct rating.
Power cord looses
Plug in to the power supply again.
Serious Vibration of
the unit.
The fan blade is damaged.
Switch of the unit.
Contact MODENA Service Center.
The fan motor is not fixed tightly.
The unit is not hung properly on the
bracket.
Take down the unit and check whether
the bracket is in proper location.
Suction
performance not
good.
Too long distance between the unit
and the cooking plane.
Readjust the distance to 65-75cm.
Part 5: Problem and Solutions

English 18
MODEL
PX 9002
PX 9012 SS
PX 9012 V
Type
Slim hood
Slim hood
Slim hood
Cabinet Material
Metal + Acrylic
Stainless steel
Metal
Color of Cabinet
Black
Stainless
Silver
Color of Front Panel
Black
Stainless
Silver
Motor
2
2
2
Lamp
1 Bulb
1 Bulb
1 Bulb
Control type
Push button
Push button
Push button
Varisasi kecepatan hisap
3
3
3
Kinds of filtration
Acrylic Filter
+ Carbon Mat Filter
Acrylic Filter
+ Carbon Mat Filter
Acrylic Filter
+ Carbon Mat Filter
Maximum airflow
520 m3/h
520 m3/h
520 m3/h
Motor power
2 x 100 Watt
2 x 100 Watt
2 x 100 Watt
Lamp power
40 Watt
40 Watt
40 Watt
Dimension (LxW xH) mm
900 x 500 x 80
900 x 500 x 80
900 x 500 x 80
MODEL
PX 7001
PX 6001
PX 6011 SS
PX 6011 V
Type
Slim hood
Slim hood
Slim hood
Slim hood
Cabinet Material
Metal + Acrylic
Metal + Acrylic
Stainless steel
Metal
Color of Cabinet
Black
Black
Stainless
Silver
Color of Front Panel
Black
Black
Stainless
Silver
Motor
1
1
1
1
Lamp
1 Bulb
1 Bulb
1 Bulb
1 Bulb
Control type
Push button
Push button
Push button
Push button
Varisasi kecepatan hisap
3
3
3
3
Kinds of filtration
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Acrylic Filter
+ Carbon Mat
Filter
Maximum airflow
400 m3/h
400 m3/h
400 m3/h
400 m3/h
Motor power
1 x 100 Watt
1 x 100 Watt
1 x 100 Watt
1 x 100 Watt
Lamp power
40 Watt
40 Watt
40 Watt
40 Watt
Dimension (LxW xH) mm
700 x 500 x 80
600 x 500 x 80
600 x 500 x 80
600 x 500 x 80
Specifications of this appliance may change without notice to improve the quality of the product. Figures in this manual
are schematic and may not match your product exactly. Values stated on the machine labels or in the documentation
accompanying it are obtained in laboratory in accordance with the relevant standards. Depending on operational and
environmental conditions of the appliance, values may vary.
Part 6: Specification
