IMPRES 2TM
ADAPTIVE UNIT CHARGER
PMPN4350, PMPN4444,
PMPN4500
USER GUIDE
pt-BR zh-CNen-US fr-CA es-LA
de-DE fr-FR
zh-TW
ja-JP ko-KR
uk-UA
it-IT nl-NL
ru-RU
MN004263A01.book Page 0 Friday, July 2, 2021 4:23 PM

MN004263A01.book Page 1 Friday, July 2, 2021 4:23 PM

1
English
IMPORTANT
SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This document contains important safety and operating instructions.
Please read these instructions carefully and save them for future
reference.
Before using the battery charger, read all the instructions and
cautionary markings on (1) the charger, (2) the battery, and (3) the
radio using the battery.
1. To reduce risk of injury, charge only the rechargeable
Motorola Solutions authorized batteries listed in
“Motorola Solutions Authorized Batteries” on page 3.
Other batteries may explode, causing personal injury
and damage.
2. Use of accessories not recommended by Motorola
Solutions may result in risk of fire, electric shock,
or injury.
3. To reduce risk of damage to the electric plug and cord, pull by the
plug rather than the cord when disconnecting the charger.
4. An extension cord should not be used unless absolutely
necessary. Use of an improper extension cord could result in risk
of fire and electric shock. If an extension cord must be used, make
sure that the cord size is 18 AWG for lengths of up to 100 feet
(30.48 m), and 16 AWG for lengths up to 150 feet (45.72 m).
5. To reduce risk of fire, electric shock, or injury, do not operate the
charger if it has been broken or damaged in any way.
6. Do not disassemble the charger – it is not repairable and
replacement parts are not available. Disassembly of the charger
may result in risk of electric shock or fire.
7. To reduce risk of electric shock, unplug the charger from the AC outlet
before cleaning.
WARNING
English
MN004263A01.book Page 1 Friday, July 2, 2021 4:23 PM

2
English
Operational Safety Guidelines
• This equipment is not suitable for outdoor use. Use only in dry
locations/conditions.
• Connect equipment only to an appropriately fused and wired supply
of the correct voltage (as specified on the product).
• Disconnect from line voltage by removing the main plug from the
outlet.
• The socket outlet to which this equipment is connected should be
close and easily accessible.
• Maximum ambient temperature around the charger must not exceed
40 °C (104 °F).
• Make sure the cord is located where it will not be stepped on, tripped
over, or subjected to water, damage, or stress.
• Output power from power supply unit must not exceed the ratings
stated on the product label located on the bottom of the charger.
IMPRES Feature / Benefit Description
The IMPRES energy solution is an advanced Tri-Chemistry energy
system developed by Motorola Solutions which encompasses
(a) IMPRES batteries, (b) the IMPRES Adaptive Charger and, (c) radio
hardware/software which provides the capability for IMPRES
compatible radios to communicate with IMPRES batteries.
The IMPRES Adaptive Charger, when used in conjunction with
Motorola Solutions IMPRES batteries, will:
1. Maximize battery life by significantly reducing heat during the trickle
and post-charge cycles.
2. Provide higher-rate IMPRES Lithium-Ion battery charging.
3. Eliminate the need to train personnel to “manage battery
maintenance tasks”.
With this unique patented system approach, there is no need to track
and record IMPRES battery use, conduct manual calibration cycles,
or remove batteries from chargers following charging.
MN004263A01.book Page 2 Friday, July 2, 2021 4:23 PM

3
English
The IMPRES Adaptive Charger monitors the usage pattern of the
IMPRES battery, stores that information in the IMPRES battery, and
performs a calibration cycle only when needed.
The IMPRES Adaptive Charger will not overheat the IMPRES battery
regardless of how long it is left in the pocket. The charger monitors the
battery and automatically “tops off” the battery as required.
Motorola Solutions Authorized Power Supplies
Use only authorized power supplies from the list below:
Motorola Solutions Authorized Batteries
Charger Specifications (for Taiwan kits only)
Charger Kit Power Supply Power Supply Description Country Plug
PMPN4350A/
PMPN4444/
PMPN4500
PS000277A01
15 W, 100–240 V
US/JP/TW
PS000277A02 EU
PS000277A03 UK/HK
PS000277A04 AU/NZ
PS000277A05 ARG
PS000277A06 CHN
PS000277A07 KOR
PS000277A08 BZL
Charger Kit Part Number Battery Part Number IMPRES™/IMPRES 2™
PMPN4350 PMNN4545
YesPMNN4546
PMPN4444/PMPN4500 PMNN4510*
NOTE: *In Taiwan, only PMNN4510B is available.
Charger Input Output
PMPN4500 5 V , 3 A Device: 5 V , 1.5 A
Battery: 4.2 V , 1.5 A
MN004263A01.book Page 3 Friday, July 2, 2021 4:23 PM

4
English

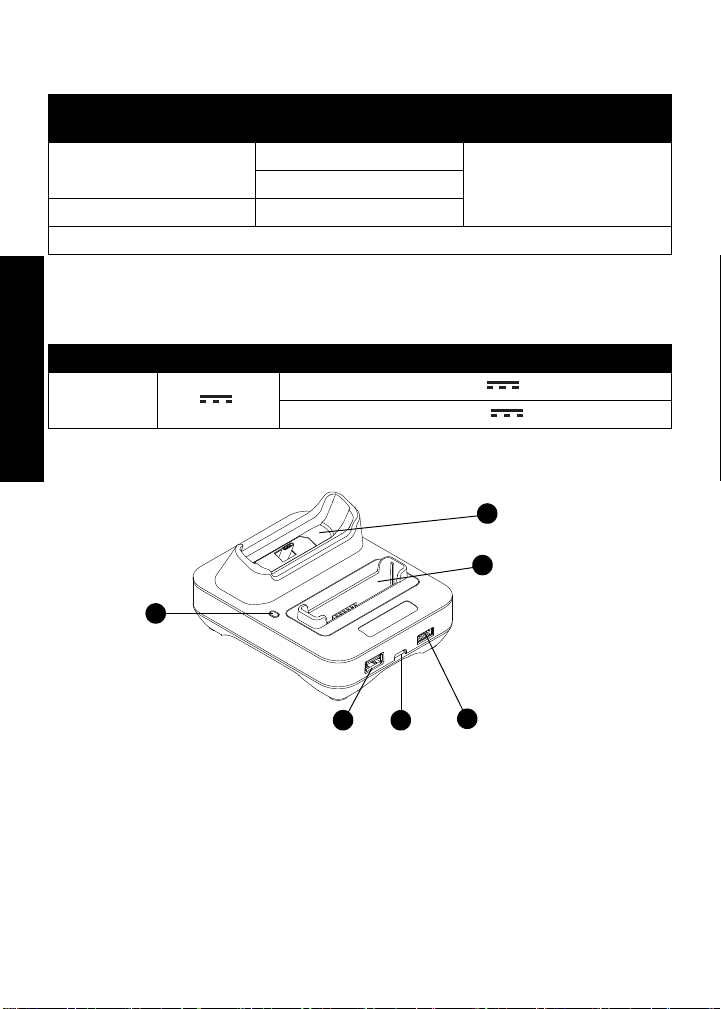

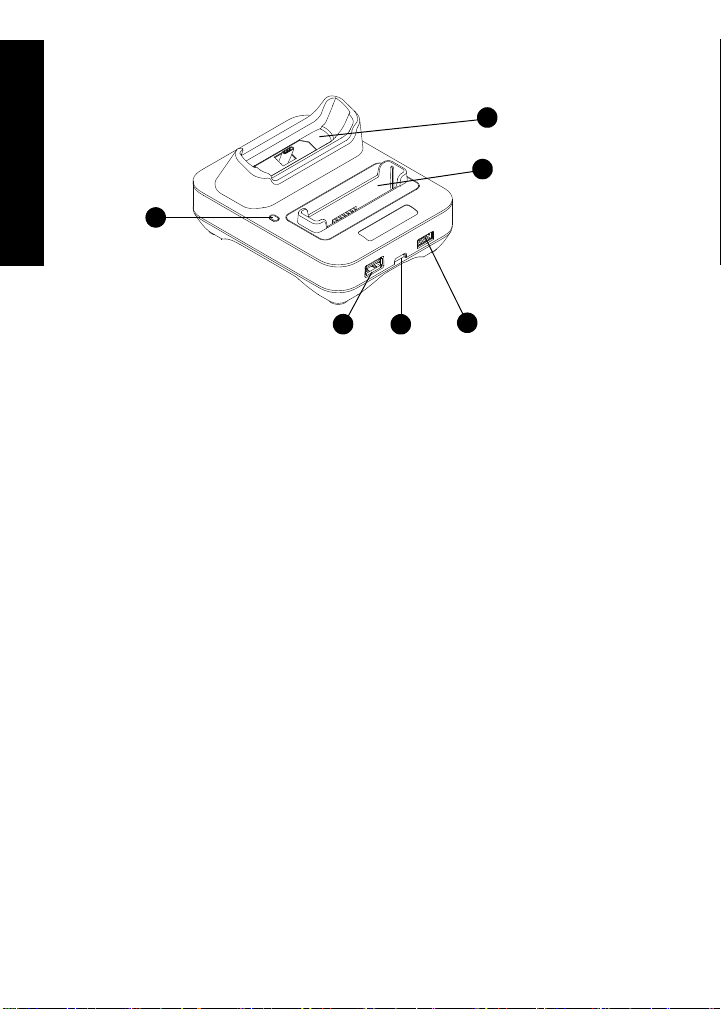

Charger Overview
1. Radio charging pocket.
2. Battery charging pocket.
3. Charger indicator - battery charge status indicator.
4. Programming/fleet management port; requires a Communication
Module (Part Number: NNTN8870). Contact your local Motorola
Solutions Sales Representative to order this item.
5. USB Type A accessories charging port.
Note: USB Type A is not applicable to PMPN4500.
6. USB-C port - power supply input and for radio communication.
The IMPRES™Adaptive Charger System is a fully automated battery
care system. All you need to do is follow these simple steps:
1. Place the radio/IMPRES battery into the charger.
2. Remove the radio/IMPRES battery when it is fully charged (LED
turns steady GREEN).
The charger pockets accommodate either a radio with an IMPRES
battery attached and/or an IMPRES battery alone.
Additionally, the charger is equipped with a USB Type A Power Output
that facilitates the charging of accessories up to a maximum 7.5 W of
power (5 V at 1500 mA). This USB Type A Power Output only provides
charge as it becomes available from the charger. The charge priority is
given to Radio Charging and Battery Charging.
4
6
5
1
3
2
MN004263A01.book Page 4 Friday, July 2, 2021 4:23 PM

5
English
Charging Procedure
1. Plug the charger end of the power supply cord into the power
receptacle located at the back of the charger.
2. Plug the wall receptacle end of the power supply cord into the
appropriate AC outlet. A successful power-up sequence is indicated
by a Single Green Blink on the charger indicator.

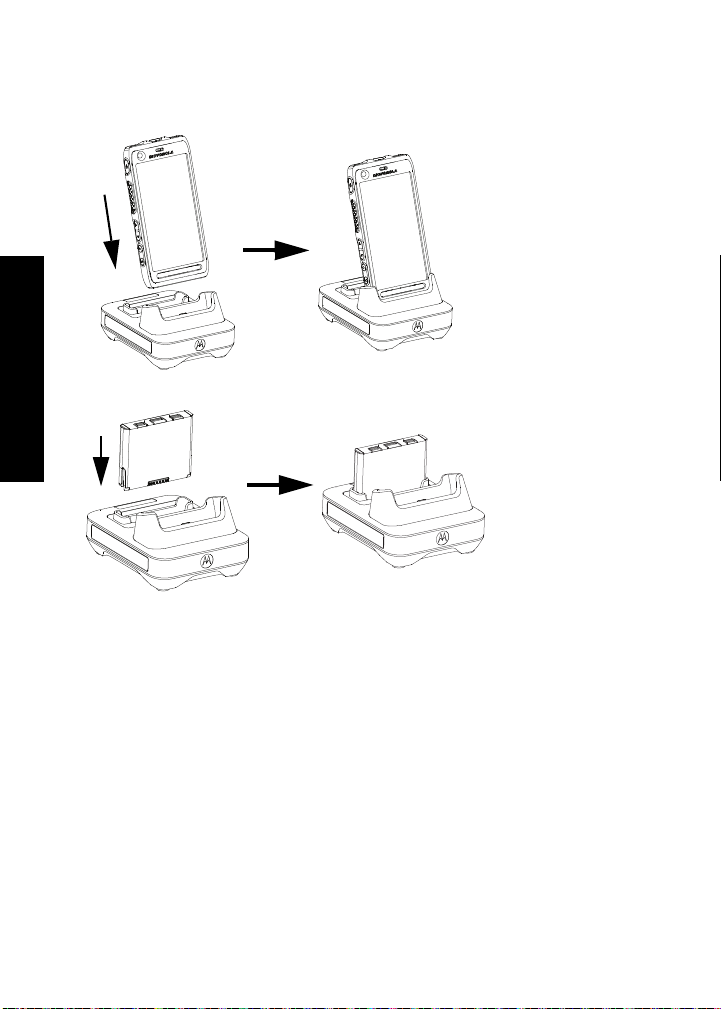

3. Insert a radio with an IMPRES battery or a stand alone IMPRES
battery, into the charger pocket:
a. Align the radio/battery contacts with the contacts in the charger
pocket.
b. Pressing the radio/battery into the pocket, ensuring complete
contact between charger and radio/battery contacts.
c. Once the IMPRES battery is properly seated into the pocket, the
charger indicator illuminates, indicating the charger has
Charging radio
with battery
Charging battery
MN004263A01.book Page 5 Friday, July 2, 2021 4:23 PM

6
English
recognized the presence of the battery. Refer to the charging
indicators in Table 1.
4. To remove a radio or battery from the charger, pull straight up until
the radio/battery completely clears the charger housing.
Charging Indicators
The following table in only applicable when a battery is charged in the
battery charging pocket. When a radio is charged in the radio charging
pocket, refer to the display and the LED charging indicator of the radio
respectively.

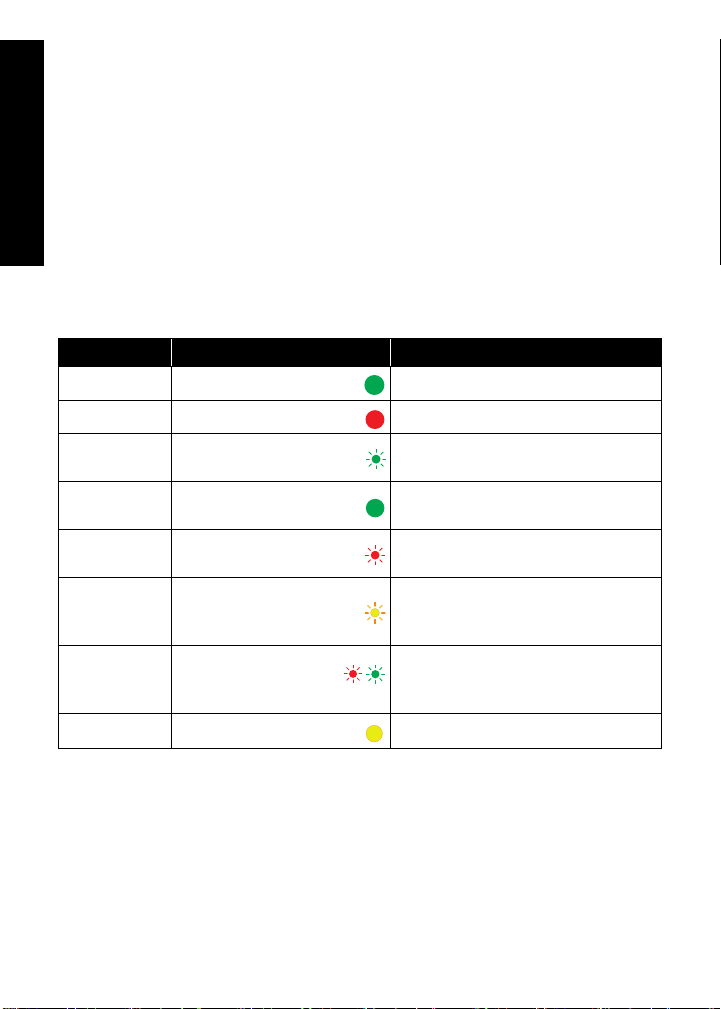

Table 1: IMPRES Battery Charging Indicators
Status LED Status Comments
Power On Green for approx. 1 sec Successful charger power-up
Charging Steady red Battery in rapid charge mode
90% Charged Blinking Green Battery is charged to 90% or greater
capacity
Fully
Charged Steady Green Battery is nearly charged or fully charged
Fault Blinking Red Refer to Table 2, “Troubleshooting,”
on page 10.
Standby Blinking Amber Battery is waiting to rapid charge. Battery may be too hot, too cold,
or low voltage
End of
Service Life
Alternating Red/
Green
Battery continues to be usable but
may be nearing the end of its rated
service life
Calibration Steady Amber Battery is in calibration mode
MN004263A01.book Page 6 Friday, July 2, 2021 4:23 PM

7
English
Initialization
In order for the features of Motorola Solutions IMPRES batteries and
the Adaptive Charging System to be fully available, the data contained
in Motorola Solutions IMPRES batteries must be initialized by the
charger the first time it is charged. This process is indicated by a
Steady Amber light on the charger indicator. The process is
automatic, includes an initial calibration of the battery, and begins
charging upon completion of this process. This process requires time
to initialize the battery, so the battery should be left in the charger for
approximately 12 hours or more to complete the process. Do not
remove the battery from the charger until the Steady Green light is on.
Calibration Switch
The charger is equipped with a switch on the bottom of the unit that
can be utilized to manually terminate the calibration process (as a
systemic, on-going use-case). However, the charger continues to
provide an indication that the battery needs to be calibrated.
Calibration
Required
Alternating Amber/
Green (Initial Charge)
Battery requires calibration but
Calibration is disabled in charger.
Note: The battery will continue to
charge normally (Blinking
Green) if it is not removed
after 5 seconds.
Alternating Amber/
Green (End of
Charge)
Battery requires calibration but
Calibration is disabled in charger.
Note: Instead of Steady Green, the
indicator will lights Alternate
Amber/Green to indicate that
the battery is fully charged.
Table 1: IMPRES Battery Charging Indicators (Cont.)
Status LED Status Comments
MN004263A01.book Page 7 Friday, July 2, 2021 4:23 PM

8
English
Switch the CALIBRATION to “ON” located at the bottom of the charger
to enable the calibration feature.
Automatic IMPRES Battery Calibration
The Motorola Solutions IMPRES Adaptive Charger, when used in
conjunction with a Motorola Solutions IMPRES battery, has the ability
to determine when it is appropriate to calibrate the battery (see
“IMPRES Feature / Benefit Description” on page 2 for complete list of
IMPRES benefits).
Note: The radio charging pocket will not perform the calibration
process.
The IMPRES battery must be outside from the IMPRES charger pocket
for more than 30 minutes for an automatic calibration and recondition.
When an IMPRES battery is properly inserted into the charger, the
charger determines if it is appropriate to calibrate the battery. If the
battery needs calibration, the charger automatically indicates a
Steady Amber. This process may take up to 12 hours or more to
complete, depending upon the state of charge and capacity rating of
the battery when it is inserted.
It is important to note, for this process to be effective, the IMPRES
battery must be allowed to complete the calibration/recharge process.
Leave the battery in the charger until the charger indicates a
Steady Green.
At the completion of the calibration cycle, the charger automatically
recharges the IMPRES battery.
Front Back
MN004263A01.book Page 8 Friday, July 2, 2021 4:23 PM

9
English
Manually Terminating the Calibration Process
At any time during the calibration process of a Motorola Solutions
IMPRES battery (Steady Amber indication), calibration may be
terminated by removing and reinserting the battery back into the
charger within 5 seconds. This causes the charger to terminate the
calibration process and begin the charging process. The charger
indicator changes to a Steady Red. The charger attempts to calibrate
the battery at the next battery insertion.
Manually Initiating the Calibration Process
Within 2-1/2 minutes of the initial insertion of an IMPRES battery
(Steady Red indication), remove and reinsert the battery within
5 seconds to manually force calibration to occur. The charger indicator
changes from a Steady Red to a Steady Amber. This forces the
charger to calibrate and automatically recharge the battery. Two or three
manual calibration cycles may be required to rejuvenate the batteries,
due to long term storage conditions.
End-of-Service-Life Indication
As batteries are used, normal wear reduces available capacity. At the
successful completion of calibration, IMPRES chargers compare
IMPRES battery capacity to the battery Rated Capacity. When the
capacity is at a very low value, the IMPRES battery may be nearing its
End of Service. The IMPRES battery remains usable. In some
scenarios, it may be desirable to deploy the battery to someone who
does not require large battery capacity to complete a work shift.
Troubleshooting
The IMPRES Adaptive Charger incorporates the features of:
• A universal input power supply
• A constant current rapid charger
• A negative pulse conditioning charger
• A calibration unit
• A USB Type A Power Output
• A user selectable on/off switch for turning ON/OFF calibration.
MN004263A01.book Page 9 Friday, July 2, 2021 4:23 PM

10
English
The combination of the features listed above are unique in a desktop
charger. Therefore, operation of the radio with a battery attached while
in the charger is not recommended.
During the charging process, radio operation may result in minimally
reduced radio performance and extended battery charge time.
During the calibration process, the battery becomes fully discharged.
As a result, the radio may shut down during calibration mode.
When troubleshooting, always observe the color of the LED.
Table 2: Troubleshooting
Problem What it means... What to do...
No
charger
indication
• Charger contact is not being
made.
• No power to the charger.
Check that the battery is inserted correctly.
• Make sure that the power supply plug is
securely plugged into the charger and an
appropriate AC outlet, and that there is
power to the outlet.
Blinking
Red
Indication
• Charger contact is not being
made.
• Battery is not chargeable.
Remove the battery from the charger and
replace it back into the charger.
• Verify that the battery is a Motorola
Solutions-authorized battery listed in
“Motorola Solutions Authorized Batteries”
on page 3.
Other batteries may not charge.
• Remove power from the battery charger
and, using a clean dry cloth, clean the
gold metal charging contacts of both the
battery and the charger.
• Replace battery.
• High voltage drop detected
when charging a radio or a
radio and battery at the same
time using the USB cable
connected to a computer
Charging Downstream Port
(CDP).
Reasons being the USB cable
is too long or rated current is
below 1.5 A.
• Replace with a shorter 1.5 A rated USB
cable; or
• Allow sufficient time for the radio to
charge up to a level where the Battery
Charging LED indicator returns to
normal.
MN004263A01.book Page 10 Friday, July 2, 2021 4:23 PM

11
English
Service
The IMPRES Adaptive Chargers are not repairable. Order replacement
chargers as necessary from your local Motorola Solutions Sales
Representative.
Blinking
Amber
Indication
• Battery is waiting to charge.
The battery temperature may
be below 5 °C (41 °F) or
above 40 °C (104 °F) or the
battery voltage may be lower
than the predetermined
threshold level for rapid
charging.
When this condition is corrected, the
battery begins charging automatically.
Table 2: Troubleshooting (Cont.)
Problem What it means... What to do...
MN004263A01.book Page 11 Friday, July 2, 2021 4:23 PM

12
English
NOTES
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M logo are trademarks or
registered trademarks of Motorola Trademark Holdings, LLC and are used under license.
All other trademarks are the property of their respective owners.
© 2018 and 2021 Motorola Solutions, Inc. All rights reserved.
MN004263A01.book Page 12 Friday, July 2, 2021 4:23 PM

1
Français (Canada)
IMPORTANT
NOTICE DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
Ce document contient d’importantes directives relatives à la sécurité et
au fonctionnement de l’appareil. Veuillez lire attentivement cette notice
et la conserver pour vous y référer ultérieurement.
Avant d’utiliser le chargeur de batterie, lisez toutes les directives et les
marquages d’avertissement sur (1) le chargeur, (2) la batterie et (3) la
radio associée à la batterie.
1. Afin de réduire les risques de blessure, ne chargez
que les batteries rechargeables approuvées par
Motorola Solutions apparaissant à la section
«Batteries approuvées par Motorola Solutions» à la
page 4. Les batteries non approuvées pourraient
exploser et causer des blessures corporelles et
d’autres dommages.
2. L’utilisation d’accessoires non recommandés par Motorola
Solutions pourrait occasionner des risques d’incendie, de
décharge électrique ou de blessure.
3. Afin de réduire la possibilité d’endommager la fiche et le cordon
d’alimentation, débranchez le chargeur en tirant sur la fiche et non
sur le cordon.
4. Il n’est pas recommandé d’utiliser une rallonge, sauf en cas de
nécessité absolue. L’utilisation d’une rallonge inappropriée
pourrait causer un risque d’incendie et de décharge électrique.
Si une rallonge doit être utilisée, assurez-vous que le format du
cordon est de calibre 18 lorsque sa longueur est de 30,48 m
(100 pieds) ou moins et de calibre 16 lorsque sa longueur est de
45,72 m (150 pieds) ou moins.
5. Pour réduire le risque d’incendie, de décharge électrique ou de
blessure, n’utilisez pas le chargeur s’il est brisé ou endommagé de
quelque manière que ce soit.
AVERTISSEMENT
Français canadien
MN004263A01.book Page 1 Friday, July 2, 2021 4:23 PM

2
Français (Canada)
Directives d'utilisation sécuritaire
• Cet équipement n’est pas conçu pour une utilisation à l’extérieur. Ne
l’utilisez que dans des emplacements secs et sous des conditions de
nature semblable.
• Ne branchez l’équipement qu’à un bloc d’alimentation à fusible câblé
approprié de tension prescrite (telle que spécifiée sur le produit).
• Débranchez le chargeur de la tension de secteur en retirant la fiche
d'alimentation de la prise de courant.
• La prise de courant à laquelle cet équipement est branché doit se
trouver à proximité et être facilement accessible.
• La température ambiante maximale autour du chargeur ne doit pas
dépasser 40 °C (104 °F).
• Assurez-vous que le cordon est placé à un endroit où il ne sera pas
écrasé ou endommagé, ne gênera pas le passage, ne sera pas tendu
de façon anormale et ne sera pas exposé à une source d’humidité.
• La puissance de sortie du bloc d'alimentation ne doit pas dépasser la
puissance indiquée sur l'étiquette du produit apposée sous le
chargeur.
Description des fonctionnalités et avantages IMPRES
La solution énergétique IMPRES est un système de gestion avancé de
l'énergie à triple chimie développé par Motorola Solutions et qui
comprend (a) les batteries IMPRES, (b) le chargeur adaptatif IMPRES
et (c) le matériel et le logiciel radio qui permettent aux radios IMPRES
de communiquer avec les batteries IMPRES.
Le chargeur adaptatif IMPRES, lorsqu'il est utilisé conjointement avec
les batteries IMPRES de Motorola Solutions, permet :
6. Ne désassemblez pas le chargeur. Il ne peut être réparé et
aucune pièce de rechange n'est disponible. Le désassemblage du
chargeur pourrait occasionner des risques de décharge électrique
ou d’incendie.
7. Pour réduire les risques de choc électrique, débranchez le chargeur de
la prise c.a. avant de procéder à un nettoyage.
MN004263A01.book Page 2 Friday, July 2, 2021 4:23 PM

3
Français (Canada)
1. Optimise la durée de vie de la batterie en réduisant significativement
la chaleur durant les cycles de charge lente et post-charge
2. Offre un débit de charge supérieur pour les batteries au lithium-ion
IMPRES;
3. Éliminer la nécessité de former le personnel pour « gérer les tâches
de maintenance des batteries ».
Avec l'approche unique de ce système breveté, il n'est pas nécessaire
de suivre et d'enregistrer l'utilisation des batteries IMPRES, de
procéder à des cycles d'étalonnage manuels ou de retirer les batteries
des chargeurs après la charge.
Le chargeur adaptatif IMPRES surveille l'utilisation de la batterie
IMPRES, stocke cette information dans la batterie IMPRES et procède
à un cycle d'étalonnage uniquement lorsque cela est nécessaire.
Le chargeur adaptatif IMPRES n'entraînera pas la surchauffe de la
batterie IMPRES, peu importe pendant combien de temps elle est
laissée dans le logement. Le chargeur surveille la batterie et complète
automatiquement la charge lorsque nécessaire.
Blocs d’alimentation approuvés par Motorola
Solutions
Utilisez uniquement des blocs d'alimentation agréés dans la liste
ci-dessous :
Trousse du
chargeur
Bloc
d’alimentation
Description du bloc
d'alimentation Fiche régionale
PMPN4350A/
PMPN4444/
PMPN4500
PS000277A01
15 W, 100 à 240 V
US/JP/TW
PS000277A02 UE
PS000277A03 RU/HK
PS000277A04 AU/NZ
PS000277A05 ARG
PS000277A06 CHN
PS000277A07 KOR
PS000277A08 BZL
MN004263A01.book Page 3 Friday, July 2, 2021 4:23 PM

4
Français (Canada)
Batteries approuvées par Motorola Solutions
Spécifications du chargeur (trousses pour Taïwan
seulement)
Aperçu du chargeur
1. Compartiment de charge de la radio.
2. Compartiment de charge de batterie.
3. Indicateur du chargeur – indicateur d'état de charge de la batterie.
4. Port de gestion de groupe et de programmation; nécessite un
module de communication (numéro de pièce : NNTN8870).
Communiquez avec votre représentant des ventes Motorola
Solutions pour commander cet article.
Numéro de pièce du
chargeur
Numéro de pièce de la
batterie IMPRES™/IMPRES 2™
PMPN4350 PMNN4545
OuiPMNN4546
PMPN4444/PMPN4500 PMNN4510*
REMARQUE : * À Taïwan, seul le modèle PMNN4510B est livrable.
Chargeur Entrée Sortie
PMPN4500 5 V , 3 A Appareil : 5 V , 1,5 A
Batterie : 4,2 V , 1,5 A
4
6
5
1
3
2
MN004263A01.book Page 4 Friday, July 2, 2021 4:23 PM

5
Français (Canada)
5. Port de charge d'accessoires USB type A.
Remarque: Le port USB type A ne s'applique pas au modèle PMPN4500.
6. Port USB-C – entrée de bloc d'alimentation et pour les
communications de la radio.
Le système de chargeur adaptatif IMPRES™est un système
d'entretien entièrement automatisé de batterie. Vous avez simplement
besoin de suivre ces étapes simples :
1. Placez la radio/batterie IMPRES dans le chargeur.
2. Retirez la radio/batterie IMPRES lorsqu'elle est complètement
chargée (le voyant s'allume en VERT fixe).
Les logements du chargeur peuvent accueillir soit une radio avec une
batterie IMPRES, soit une batterie IMPRES seule.
En outre, le chargeur est équipé d'une sortie d'alimentation USB type A
qui facilite la charge d'accessoires avec une alimentation maximale de
7,5 W (5 V à 1500 mA). Cette sortie d'alimentation USB type A ne
fournit une puissance de charge que lorsqu'elle devient disponible à
partir du chargeur. La priorité de charge est donnée à la charge de la
radio et à la charge de la batterie.
Procédure de charge
1. Branchez l'extrémité pour chargeur du cordon d'alimentation dans
la prise d'alimentation située derrière le chargeur.
2. Branchez la fiche d'alimentation du cordon d'alimentation dans une
prise c.a. appropriée. Le voyant du chargeur signale une séquence
de mise en marche réussie par un clignotement vert unique.
3. Insérez une radio avec une batterie IMPRES ou une batterie
IMPRES seule dans le logement du chargeur :
a. Alignez les contacts de la radio/batterie avec ceux du logement
du chargeur.
MN004263A01.book Page 5 Friday, July 2, 2021 4:23 PM

6
Français (Canada)
b. Insérez la radio/batterie dans le logement en vous assurant
qu'un contact parfait est établi entre le chargeur et les contacts
de la radio/batterie.
c. Une fois la batterie IMPRES correctement positionnée dans le
logement, le voyant s'allume pour indiquer que le chargeur a
reconnu la présence de la batterie. Reportez-vous aux
indicateurs de charge dans le Tableau 1.
4. Pour retirer une radio ou une batterie du chargeur, tirez-la vers le
haut jusqu'à ce que la radio ou la batterie soit complètement sortie
du boîtier du chargeur.
Indicateurs de charge
Le tableau suivant ne s'applique que lorsqu'une batterie est chargée
dans le logement de charge de la batterie. Lorsqu'une radio est
chargée dans le compartiment de charge de la radio, reportez-vous
respectivement à l'indicateur d'affichage et au voyant de charge de la
radio.
Charge d'une
radio avec
batterie
Charge d'une
batterie
MN004263A01.book Page 6 Friday, July 2, 2021 4:23 PM
