Motorola IMPRES NNTN8845 User manual

Adaptive Single Unit Charger
NNTN8845
User Guide
IMPRESTM
en
en-US
de-DE fr-FR it-IT ru-RU
fr-CA es-LA pt-BR zh-CN ko-KR
nl-NL uk-UA

1
English
Table of Contents
Important Safety Instructions.............................................2
Operational Safety Guidelines.......................................... 3
Operating Instructions ...................................................... 3
Charging Procedure ......................................................... 4
Charger back view......................................................... 4
Initialization....................................................................... 5
Automatic Reconditioning................................................. 6
Reconditioning Switch ................................................... 6
Manually Terminating the Reconditioning Process ....... 7
Manually Initiating the Reconditioning Process ............. 7
Troubleshooting................................................................ 7
Service ............................................................................. 9
Motorola Authorized Power Supplies ............................. 10
Motorola Authorized Batteries........................................ 11
IMPRES Feature / Benefit Description........................... 12

2
English
IMPORTANT
SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This document contains important safety and operating instructions.
Please read these instructions carefully and save them for future
reference.
Before using the battery charger, read all the instructions and
cautionary markings on (1) the charger, (2) the battery, and (3) the
radio using the battery.
1. To reduce risk of injury, charge only the rechargeable
Motorola authorized batteries listed in Table 4. Other
batteries may explode, causing personal injury and
damage.
2. Use of accessories not recommended by Motorola
may result in risk of fire, electric shock, or injury.
3. To reduce risk of damage to the electric plug and cord, pull by the
plug rather than the cord when disconnecting the charger.
4. An extension cord should not be used unless absolutely
necessary. Use of an improper extension cord could result in risk
of fire and electric shock. If an extension cord must be used, make
sure that the cord size is 18 AWG for lengths of up to 100 feet
(30.48 m), and 16 AWG for lengths up to 150 feet (45.72 m).
5. To reduce risk of fire, electric shock, or injury, do not operate the
charger if it has been broken or damaged in any way.
6. Do not disassemble the charger – it is not repairable and
replacement parts are not available. Disassembly of the charger
may result in risk of electric shock or fire.
7. To reduce risk of electric shock, unplug the charger from the AC outlet
before cleaning.
WARNING

3
English
Operational Safety Guidelines
• The radio can be in ON state only when the data is transmitted
wirelessly (i.e. via Wi-Fi). Otherwise, turn OFF the radio.
• This equipment is not suitable for outdoor use. Use only in dry
locations/conditions.
• Connect equipment only to an appropriately fused and wired supply
of the correct voltage (as specified on the product).
• Disconnect from line voltage by removing the main plug from the
outlet.
• The socket outlet to which this equipment is connected should be
close and easily accessible.
• Maximum ambient temperature around the charger must not exceed
40 °C (104 °F).
• Make sure the cord is located where it will not be stepped on, tripped
over, or subjected to water, damage, or stress.
• Output power from power supply unit must not exceed the ratings
stated on the product label located on the bottom of the charger.
Operating Instructions
The IMPRES Adaptive Charger System is a fully automated battery
care system. All a user needs to do is follow these simple steps:
1. Place the radio / IMPRES battery into the charger.
2. Remove the radio / IMPRES battery when it's fully charged (LED
turns steady GREEN).
The charger pocket accommodates either a radio with an IMPRES
battery attached or an IMPRES battery alone. Prior to charging a
radio with an IMPRES battery, radio can be in the ON state only
when the radio is transmitting data wirelessly. Otherwise, turn
OFF the radio. Batteries charge best at room temperature.
Additionally, the charger is equipped with 2-USB Type A Power
Outputs that facilitates the charging of two wireless device by a
constant 2.5 W of power ( 5 V at 500 mA) per connector.

4
English
Charging Procedure
1. Plug the charger end of the power supply cord into the power
receptacle located at the back of the charger.
2. Plug the wall receptacle end of the power supply cord into the
appropriate AC outlet. A successful power-up sequence is indicated
by a Single Green Blink on the charger indicator.
3. Insert an IMPRES battery, or a radio with an IMPRES battery (radio
can be in the ON state only when the radio is transmitting data
wirelessly. Otherwise, turn OFF the radio), into the charger
pocket by:
a. Aligning battery contacts with the charger contacts.
b. Pressing the battery into the pocket, ensuring complete contact
between charger and battery contacts.
4. To remove a radio or IMPRES battery from the charger, pull straight
up until the battery completely clears the charger housing.

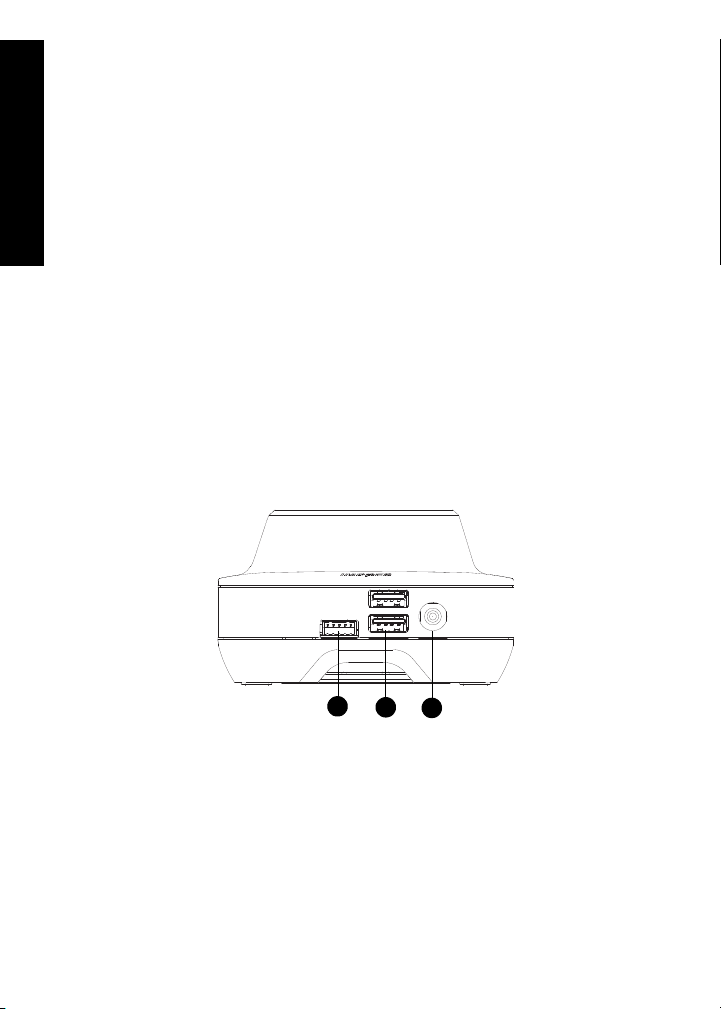

Charger back view
1. Programming Port - program the charger.
2. Dual USB ports - power source to wireless accessories and fleet
management.
3. DC inlet - connect to power supply.
Once the IMPRES battery is properly seated into the pocket, the
charger indicator illuminates, indicating the charger has recognized the
presence of the battery. Refer to the charging indicators in Table 1.
13
2

5
English
Initialization
In order for the features of Motorola IMPRES batteries and the
Adaptive Charging System to be fully available, the data contained in
Motorola IMPRES batteries must be initialized by the charger the first
time it is charged. This process is indicated by a Steady Orange light
on the charger indicator (the same as if the battery were
Table 1: IMPRES Battery Charging Indicators
Status LED Status Comments
Power On Green for approx. 1 sec Successful charger power-up
Charging Steady red Battery in rapid charge mode
90% Charged Blinking Green Battery is charged to 90% or
greater capacity
Fully
Charged Steady Green Battery is nearly charged or fully
charged
Calibration Steady Amber Battery is in recondition or
calibration mode
Fault Blinking Red Remove and re-insert radio or
battery
Standby Blinking Amber
Battery is waiting to rapid charge.
Battery may be too hot, too cold, or
low voltage.
End of
Service Life Alternating Red/Green
Battery continues to be usable but
may be nearing the end of its rated
service life
Recalibration Alternating Amber/Green
As soon as possible, enable
Calibration and calibrate the
battery

6
English
reconditioning). The process is automatic, includes an initial
reconditioning of the battery, and begins charging upon completion of
this process. This process requires time to initialize the battery, so the
battery should be left in the charger for approximately 12 hours or more
to complete the process. Do not remove the battery from the charger
until the Steady Green light is on.
Automatic Reconditioning
The Motorola IMPRES Adaptive Charger, when used in conjunction
with a Motorola IMPRES battery, has the ability to determine when it is
appropriate to recondition the battery (see IMPRES Feature/Benefit
Description section for complete list of IMPRES benefits).
When an IMPRES battery is properly inserted into the charger, the
charger determines if it is appropriate to recondition the battery. If the
battery needs reconditioning, the charger automatically indicates a
Steady Orange. This process may take up to 12 hours or more to
complete, depending upon the state of charge and capacity rating of
the battery when it is inserted.
It is important to note, for this process to be effective, the IMPRES
battery must be allowed to complete the recondition/recharge process.
Leave the battery in the charger until the charger indicates a Steady
Green.
At the completion of the recondition cycle, the charger automatically
recharges the IMPRES battery.
Reconditioning Switch
The charger is equipped with a switch on the bottom of the unit that
can be utilized to manually terminate the reconditioning process (as a
systemic, on-going use-case). However, the charger will continue to
provide an indication that the battery needs to be reconditioned.

7
English
Switch the RECONDITION to “ON” located at the bottom of the charger
to enable the recondition feature.
Manually Terminating the Reconditioning Process
At any time during the reconditioning process of a Motorola IMPRES
battery (Steady Orange indication), reconditioning may be terminated
by removing and reinserting the battery back into the charger within
5 seconds. This causes the charger to terminate the reconditioning
process and begin the charging process. The charger indicator
changes to a Steady Red. The charger will attempt to recondition the
battery at the next battery insertion.
Manually Initiating the Reconditioning Process
Within 2-1/2 minutes of the initial insertion of an IMPRES battery
(Steady Red indication), remove and reinsert the battery within
5 seconds to manually force reconditioning to occur. The charger
indicator changes from a Steady Red to a Steady Orange. This forces
the charger to recondition and automatically recharge the battery. This
is a useful feature to have when IMPRES batteries have been in
storage for several months or longer. Two or three manual recondition
cycles may be required to rejuvenate the batteries, due to long term
storage conditions.
Troubleshooting
The IMPRES Adaptive Charger incorporates the features of:
• A universal input power supply

8
English
• A constant current rapid charger
• A negative pulse conditioning charger
• A reconditioning unit
• A 2-USB Type A Power Outputs
• A user selectable on/off switch for turning ON/OFF reconditioning.
The combination of the features listed above are unique in a desktop
charger. Therefore, operation of the radio with a battery attached while
in the charger is not recommended.
During the charging process, radio operation may result in minimally
reduced radio performance and extended battery charge time.
During the reconditioning process, the battery becomes fully
discharged. As a result, the radio may shut down during reconditioning
mode.
When troubleshooting, always observe the color of the LED.

9
English
Service
Adaptive Single-unit Chargers are not repairable. Order replacement
chargers as necessary from your local Motorola Sales Representative.
Table 2: Troubleshooting
Problem What it means... What to do...
No
charger
indication
• Charger contact is not being
made.
• No power to the charger.
Check that the radio with battery, or the
battery alone, is inserted correctly.
• Make sure that the power cord is securely
plugged into the charger and an
appropriate AC outlet, and that there is
power to the outlet.
Blinking
Red
Indication
• Charger contact is not being
made.
• Battery is not chargeable.
Remove the battery from the charger and
replace it back into the charger.
• Verify that the battery is a Motorola-
authorized battery listed in Table 4.
Other batteries may not charge.
• Remove power from the battery charger
and, using a clean dry cloth, clean the
gold metal charging contacts of both the
battery and the charger.
• Replace battery.
Blinking
Orange
Indication
• Battery is waiting to charge.
The battery temperature may
be below 5 °C (41 °F) or
above 40 °C (104 °F) or the
battery voltage may be lower
than the predetermined
threshold level for rapid
charging.
When this condition is corrected, the
battery will begin charging automatically.

10
English
Motorola Authorized Power Supplies
Use only authorized power supplies from the list below:
Table 3: Compatible Power Supplies
Charger Kit Power Supply Power Cord Plug
Type
Power Supply
Description
Country
Plug
NNTN8851A 25009297001 n/a Type A 1.25 A, 115 VAC US/NA
NNTN8849A PS000037A01 n/a Type C 1.25 A, 230 VAC EU
NNTN8850A PS000037A02 n/a Type G 1.25 A, 230 VAC UK/HK
NNTN8846A PS000037A04 n/a Type I* 1.25 A, 230 VAC Argentina
NNTN8847A PS000037A03 n/a Type I 1.25 A, 230 VAC Aus/NZ
NNTN8848A 2571886T01
(EPNN9356A) n/a Type N 1.25 A, 100 to 240 VAC Brazil
NNTN8777A PS000037A05 n/a Type A** 1.25 A, 230 VAC China
NNTN8852A PS000037A06 n/a Type F 1.25 A, 230 VAC Korea
NNTN8853A 2571886T01
(EPNN9288A) 3004209T04 Type A 1.25 A, 100 to 240 VAC US/NA
NNTN8854A 2571886T01
(EPNN9286A) 3004209T01 Type C 1.25 A, 100 to 240 VAC EU
NNTN8866A 2571886T01
(EPNN9287A) 3004209T02 Type G 1.25 A, 100 to 240 VAC UK/HK
NNTN8860A PS000040A01 n/a Type A 3 A, 115 VAC US/NA
NNTN8858A PS000041A01 n/a Type C 3 A, 115 VAC EU
NNTN8859A PS000041A02 n/a Type G 3 A, 115 VAC UK/HK
NNTN8855A PS000041A04 n/a Type I* 3 A, 115 VAC Argentina
NNTN8856A PS0000116A03 n/a Type I 3 A, 115 VAC Aust/NZ
NNTN8857A PS000041A01 3004209T16 Type N 3 A, 100 to 240 VAC Brazil
NNTN8861A PS000041A05 n/a Type A** 3 A, 115 VAC China
NNTN8862A PS000041A06 n/a Type F 3 A, 115 VAC Korea
NNTN8863A PS000116A01 3004209T04 Type A 3 A, 100 – 240 VAC US/NA
NNTN8864A PS000116A01 3004209T01 Type C 3 A, 100 – 240 VAC EU
NNTN8865A PS000116A01 3004209T02 Type G 3 A, 100 – 240 VAC UK/HK

11
English
Motorola Authorized Batteries
Table 4: APX 7000 Series Radio Batteries
Kit (PN) Chemistry IMPRES™ IMPRES™2 HazLoc
NNTN7033 LiIon Yes - FM
(DIV1)
NNTN7034 LiIon Yes -
NNTN7035 NiMH Yes - FM
(DIV1)
NNTN7036 NiMH Yes - FM
(DIV1)
NNTN7037 NiMH Yes -
NNTN7038 LiIon Yes -
NNTN7573 NiMH Yes -
NNTN8092 LiIon Yes - FM
(DIV1)
PMNN4403 LiIon Yes - -
PMNN4485 LiIon - Yes -
PMNN4486 LiIon - Yes -
PMNN4487 LiIon - Yes -
PMNN4494 LiIon - Yes -
NNTN8921 LiIon - Yes TIA4950
(DIV1)
NNTN8930 LiIon - Yes TIA4950
(DIV1)
PMNN4504 LiIon - Yes ANSI/ISA
(DIV2)
PMNN4505 LiIon - Yes ANSI/ISA
(DIV2)

12
English
IMPRES Feature / Benefit Description
The IMPRES energy solution is an advanced Tri-Chemistry energy
system developed by Motorola which encompasses (a) IMPRES
batteries, (b) the IMPRES Adaptive Charger and, (c) radio hardware/
software which provides the capability for IMPRES compatible radios
to communicate with IMPRES batteries.
The IMPRES Adaptive Charger, when used in conjunction with
Motorola IMPRES batteries, will:
1. Maximize operation time between charge cycles by automatically
eliminating memory effect.
2. Maximize battery life by significantly reducing heat during the trickle
and post-charge cycles.
3. Eliminate the need to purchase reconditioning equipment and train
personnel to “manage battery maintenance tasks”.
With this unique patented system approach, there is no need to track
and record IMPRES battery use, conduct manual reconditioning
cycles, or remove batteries from chargers following charging.
The IMPRES Adaptive Charger monitors the usage pattern of the
IMPRES battery, stores that information in the IMPRES battery, and
performs a recondition cycle only when needed.
The IMPRES Adaptive Charger will not overheat the IMPRES battery
regardless of how long it is left in the pocket. The charger monitors the
battery and automatically “tops off” the battery as required.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M logo are trademarks or
registered trademarks of Motorola Trademark Holdings, LLC and are used under license. All other
trademarks are the property of their respective owners.
© 2016 Motorola Solutions, Inc. All rights reserved.

1
Français (Canada)
Table des matières
Important notice de sécurité..............................................2
Directives d'utilisation sécuritaire ..................................... 3
Consignes d'utilisation...................................................... 3
Procédure de recharge..................................................... 4
Vue arrière du chargeur................................................. 5
Initialisation....................................................................... 7
Remise en état automatique ............................................ 7
Commutateur de remise en état .................................... 8
Mettre fin manuellement au processus
de remise en état........................................................... 8
Démarrer manuellement le processus
de remise en état........................................................... 9
Dépannage....................................................................... 9
Service ........................................................................... 10
Blocs d'alimentation agréés Motorola ............................ 11
Batteries agréées Motorola ............................................ 12
Description des fonctionnalités et avantages IMPRES .. 13

2
Français (Canada)
IMPORTANT
NOTICE DE SÉCURITÉ
CONSERVEZ CETTE NOTICE
Ce document contient d'importantes directives relatives à la sécurité et
au fonctionnement de l'appareil. Veuillez lire attentivement cette notice
et la conserver pour vous y référer ultérieurement.
Avant d'utiliser le chargeur de batterie, lisez toutes les directives et
marquages d'avertissement sur (1) le chargeur, (2) la batterie et (3) la
radio associée à la batterie.
1. Afin de réduire les risques de blessure, ne chargez
que les batteries rechargeables agréées Motorola
apparaissant dans le Tableau 4. Les batteries non
agréées pourraient exploser et causer des blessures
corporelles et autres dommages.
2. L'utilisation d'accessoires non recommandés par Motorola pourrait
occasionner des risques d'incendie, de choc électrique ou de
blessure.
3. Afin de réduire la possibilité d'endommager la fiche et le cordon
d'alimentation, débranchez le chargeur en tirant sur la fiche au lieu
du cordon.
4. Il n'est pas recommandé d'utiliser une rallonge, sauf en cas de
nécessité absolue. L'utilisation d'une rallonge inappropriée
pourrait causer un risque d'incendie et de choc électrique. Si une
rallonge doit être utilisée, assurez-vous que le format du cordon
est de calibre 18 lorsque sa longueur est de 100 pieds (30,48 m)
ou moins et de calibre 16 lorsque sa longueur est de 150 pieds
(45,72 m) ou moins.
5. Pour réduire le risque d'incendie, de choc électrique ou de
blessure, n'utilisez pas le chargeur s'il est brisé ou endommagé de
quelque manière que ce soit.
6. Ne désassemblez pas le chargeur. Il ne peut être réparé et aucune
pièce de rechange n'est disponible. Le désassemblage du chargeur
pourrait occasionner des risques de choc électrique ou d'incendie.
7. Pour réduire les risques de choc électrique, débranchez le chargeur de
la prise c.a. avant de procéder à un nettoyage.
AVERTISSEMENT

3
Français (Canada)
Directives d'utilisation sécuritaire
• La radio peut être allumée lorsque des données sont transmises
sans fil (c'est-à-dire par Wi-Fi). Dans le cas contraire, éteignez la
radio.
• Cet équipement n'est pas conçu pour une utilisation à l'extérieur. Ne
l'utilisez que dans des emplacements secs et sous des conditions de
nature semblable.
• Ne branchez l'équipement qu'à un bloc d'alimentation à fusible câblé
approprié de tension prescrite (telle que spécifiée sur le produit).
• Débranchez le chargeur de la tension de secteur en retirant la fiche
d'alimentation de la prise de courant.
• La prise de courant à laquelle cet équipement est branché doit se
trouver à proximité et être facilement accessible.
• La température ambiante maximale autour du chargeur ne doit pas
dépasser 40 °C (104 °F).
• Assurez-vous que le cordon est placé à un endroit où il ne sera pas
écrasé ou endommagé, ne gênera pas le passage, ne sera pas tendu
de façon anormale et ne sera pas exposé à une source d'humidité.
• La puissance de sortie du bloc d'alimentation ne doit pas dépasser la
puissance indiquée sur l'étiquette du produit apposée sous le
chargeur.
Consignes d'utilisation
Le système de chargeur adaptatif IMPRES est un système d'entretien
entièrement automatisé de batterie. L'utilisateur a simplement besoin
de suivre ces étapes simples :
1. Placez la radio/batterie IMPRES dans le chargeur.
2. Retirez la radio/batterie IMPRES lorsqu'elle est complètement
chargée (le voyant devient VERT).
Le logement du chargeur peut accueillir soit une radio avec une
batterie IMPRES, soit une batterie IMPRES seule. Avant de charger
une radio avec une batterie IMPRES, la radio peut être allumée
uniquement lorsqu'elle transmet des données sans fil. Dans le
cas contraire, éteignez la radio. Pour des résultats optimaux,
chargez la batterie à la température ambiante.

4
Français (Canada)
En outre, le chargeur est équipé de 2 sorties d'alimentation USB de
type A qui facilitent le chargement des deux appareils sans fil avec une
alimentation constante de 2,5 W (5 V à 500 mA) par connecteur.
Procédure de recharge
1. Branchez l'extrémité pour chargeur du cordon d'alimentation dans
la prise d'alimentation située derrière le chargeur.
2. Branchez la fiche d'alimentation du cordon d'alimentation dans une
prise c.a. appropriée. Le voyant du chargeur signale une séquence
de mise en marche réussie par un clignotement vert unique.
3. Insérez une batterie IMPRES ou une radio avec une batterie
IMPRES (la radio peut être allumée uniquement lorsqu'elle
transmet des données sans fil. Dans le cas contraire, éteignez
la radio), dans le logement du chargeur comme suit :
a. Alignez les contacts de la batterie avec les contacts du
chargeur.
b. Insérez la batterie dans le logement en vous assurant qu'un
contact parfait est établi entre le chargeur et les contacts de la
batterie.
4. Pour retirer une radio ou batterie IMPRES du chargeur, tirez-la vers
le haut jusqu'à ce que la batterie soit complètement sortie du boîtier
du chargeur.

5
Français (Canada)
Vue arrière du chargeur
1. Port de programmation - pour programmer le chargeur.
2. Port USB double - source d'alimentation pour accessoires sans fil
et gestion de groupe.
3. Entrée c.c. - pour brancher au bloc d'alimentation.
Une fois la batterie IMPRES correctement positionnée dans le
logement, le voyant s'allume pour indiquer que le chargeur a reconnu
la présence de la batterie. Reportez-vous aux indicateurs de charge
dans le Tableau 1.
13
2

6
Français (Canada)
Tableau 1 : Indicateurs de charge de la batterie IMPRES
État Voyant d'état Commentaires
Mise sous
tension
Vert pendant environ 1 s Chargeur allumé
Charge en
cours
Rouge fixe Batterie en mode de charge
rapide
Chargée à 90 % Vert clignotant Batterie chargée à 90 % ou plus
Chargé à bloc Vert fixe Batterie presque ou
complètement chargée
Calibrage Orange fixe Batterie en mode de remise en
état ou d'étalonnage
Problème Rouge clignotant Retirez et réinsérez la radio ou la
batterie
Veille Orange clignotant
La batterie est en attente de
charge rapide. La batterie est
peut-être trop chaude ou trop
froide, ou sa tension est faible.
Fin de service Alternance rouge/vert
La batterie peut toujours être
utilisée, mais peut être près de
sa fin de service nominal
Réétalonnage Alternance orange/vert
Dès que possible, activez
l'étalonnage et étalonnez la
batterie
