IMPORTANT SAFETY INSTRUCTIONS
This document contains important safety and operating instructions.
Please read these instructions carefully and save them for future
reference.
Before using the battery charger, read all the instructions and cautionary
markings on (1) the charger, (2) the battery, and (3) the radio using the
battery.
1. To reduce risk of damage to the electric plug and cord, pull the plug rather
than the cord when disconnecting the charger.
2. An extension cord should not be used unless absolutely necessary. Use of
an improper extension cord could result in risk of fire and electric shock. If
an extension cord must be used, make sure that the cord size is 18 AWG
for lengths of up to 6.5 feet (2.0 m), and 16 AWG for lengths up to 9.8 feet
(3.0 m).
3. To reduce risk of fire, electric shock, or injury, do not operate the charger if
it has been broken or damaged in any way. Take it to a qualified Motorola
Solutions service representative.
To reduce risk of injury, charge only the rechargeable
Motorola Solutions authorized batteries listed in Table
1. Other batteries may explode, causing personal injury
and damage. Use of accessories not recommended by
Motorola Solutions may result in risk of fire, electric
shock, or injury.
C a u t i o n
68012007037_01_NAG.book Page 1 Tuesday, August 8, 2017 3:18 PM

2
English
4. Do not disassemble the charger – it is not repairable and replacement
parts are not available. Disassembly of the charger may result in risk of
electric shock or fire.
5. To reduce risk of electric shock, unplug the charger from the AC outlet
before attempting any maintenance or cleaning.
OPERATIONAL SAFETY GUIDELINES
• Turn off the radio when charging the battery.
• This equipment is not suitable for outdoor use. Use only in dry locations/
conditions.
• Connect equipment only to an appropriately fused and wired supply of the
correct voltage (as specified on the product).
• Disconnect from line voltage by removing the power plug from the outlet.
• The socket outlet that this equipment is connected should be close and
easily accessible.
• In equipment using fuses, replacements must comply with the type and
rating specified in the equipment instructions.
• Maximum ambient temperature around the charger must not exceed
40 °C (104 °F).
• Output power from the power supply unit must not exceed the ratings
stated on the product label located on the bottom of the charger.
• Make sure the cord is located where it will not be stepped on, tripped over,
or subjected to water, damage, or stress.
68012007037_01_NAG.book Page 2 Tuesday, August 8, 2017 3:18 PM

3
English
MOTOROLA SOLUTIONS AUTHORIZED COMPONENTS
The following charts contain component chart numbers approved for use with
the Charging Kit:
* Charger only UL approved when shipped with this power supply.
Table 1: Motorola Solutions Authorized Battery
Kit Number Description
PMNN4434_ Standard Li-Ion Battery
PMNN4453_ High Capacity Li-Ion Battery
Table 2: Motorola Solutions Authorized Charger
Kit Number Description
PMLN6383_ Single Unit Charger (SUC) Charging Tray
Table 3: Motorola Solutions Authorized Power Sources/Power Supplies
Part Number Manufacturer Part Number Description
PS000228A01* SSW-3046-US Switch Mode Charging Power
Supply – US (L6)
68012007037_01_NAG.book Page 3 Tuesday, August 8, 2017 3:18 PM

4
English
Table 4: Motorola Solutions Authorized Programming Cable
Part Number Description
HKK4027_ Customer Programming Software (CPS) Cable Kit
Table 5: Motorola Solutions Authorized Cloning Cable
Part Number Description
HKK4028_ Cloning Cable Kit
68012007037_01_NAG.book Page 4 Tuesday, August 8, 2017 3:18 PM

5
English
OPERATING INSTRUCTIONS
CHARGING THE RADIO BATTERY

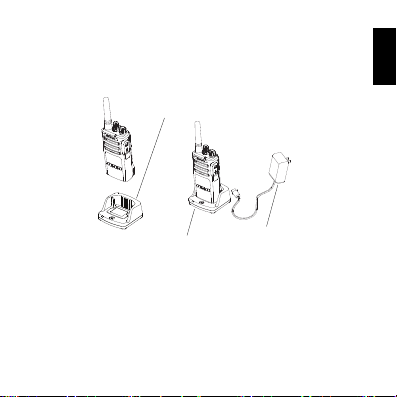

To charge the battery (with the radio attached), place it in a Motorola
Solutions-approved Drop-in Tray Single Unit Charger:
1. Place the drop-in tray charger on a flat surface.
2. Insert the connector of the power supply into the port on the side of the
drop-in tray charger.
3. Plug the AC adaptor into a power outlet.
4. Insert the radio into the tray with the front of the radio facing the front of
the charger, as shown.
Note: When charging a battery attached to a radio, turn the radio off to
ensure a full charge.
Drop-in Tray
Charger Port
Drop-in Tray Charger Power Supply
(Transformer)
68012007037_01_NAG.book Page 5 Tuesday, August 8, 2017 3:18 PM

6
English

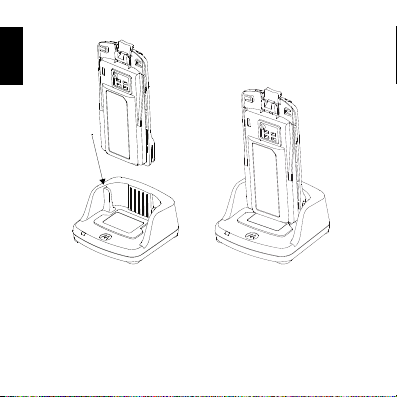

CHARGING A STAND-ALONE BATTERY
Insert the battery into the tray with the front of the battery (label) facing the
front of the charger as shown.
Align the
grooves on the
battery to the
rails in charger
68012007037_01_NAG.book Page 6 Tuesday, August 8, 2017 3:18 PM

7
English
TROUBLESHOOTING
When troubleshooting, always observe the color of the LED:
LED
Indication
Charger State Comment
Single
Flash
Green
Charger successfully powered
up and is ready for use.
The charger is ready for
use.
Off
No Battery in Pocket
• Thermistor Open
• Battery (-) Open
• Thermistor short to Battery (+)
If a battery is in the pocket,
ensure that the power
supply is plugged into the
proper main outlet.
If the indication continues,
remove the battery.
Inspect the charger and
battery contacts to ensure
they are clean. Reinsert
the battery.
68012007037_01_NAG.book Page 7 Tuesday, August 8, 2017 3:18 PM

8
English
Amber
Slow Flash
Waiting to Rapid Charge
• Battery Under-Voltage
Recovery
• Battery too Cold, Temperature
< approximately 5°C (or value
programmed in battery)
• Battery too Hot, Temperature
≥approximately 45°C (or
value programmed in battery)
• Thermistor short to Battery (+)
Upon completion of
Under-Voltage Recovery,
once a cold battery warms
up, or once a hot battery
cools down, the charger
should automatically
transition to Charging.
If Waiting to Rapid Charge
continues (e.g., more than
30 minutes), then remove
the battery. Inspect the
charger and battery
contacts to ensure they
are clean. Reinsert the
battery.
68012007037_01_NAG.book Page 8 Tuesday, August 8, 2017 3:18 PM

9
English
Red Fast
Flash
Fault
• Excessive Power Supply
Voltage
• Battery (+) or Battery (-) Open
or Shorted Together
• Thermistor short to Battery(-)
• Battery Under-Voltage
Recovery Timeout (15
minutes)
• Charging Issue
Remove the battery from
the pocket. Inspect the
charger and battery
contacts to ensure they
are clean. Reinsert the
battery.
If the indication continues,
disconnect the power
supply from the charger.
Verify that an authentic
Motorola Solutions power
supply is being used.
Inspect the power supply
and charger connectors to
ensure they are clean and
ready for use. Connect an
authentic Motorola
Solutions power supply to
the charger.
If the indication continues,
try using a different
Motorola Solutions
authorized battery.
If the indication continues
with a different battery,
contact your Motorola
Solutions representative.
68012007037_01_NAG.book Page 9 Tuesday, August 8, 2017 3:18 PM

10
English
Steady
Red
Charging The battery is charging.
Steady
Green
Nearly Charged or Charged The battery may be used.
LED Indication Battery State of Charge
Flash Green
3 Times
The battery is substantially charged. If followed by
the Solid Red Charging indication, allow time for the
battery to be fully charged. If followed by the Solid
Green Nearly Charged or Charged indication, some
additional time may be required to ensure that the
battery is fully charged.
Flash Amber
2 Times
The battery is moderately charged. Before heavy or
lengthy battery use, allow time for the battery to be
fully charged.
Flash Red
1 Time
The battery is substantially discharged. Before using
the battery, allow time for the battery to be fully
charged.
68012007037_01_NAG.book Page 10 Tuesday, August 8, 2017 3:18 PM

11
English
If there is NO LED indication:
1. Check that the radio with battery is inserted correctly.
2. Make sure that the transformer is plugged into an appropriate AC outlet
and the LED on the transformer is on.
3. Ensure that the transformer cable is plugged securely into the charger
socket.
4. Confirm that the battery used with the radio is listed in Table 1.
ESTIMATED CHARGING TIME
Charging Solution
Battery Type
Standard High Capacity
Switch Mode Charging Solution 4.5 hours 5.5 hours
Rapid Charging Solution 2 hours 3.5 hours
68012007037_01_NAG.book Page 11 Tuesday, August 8, 2017 3:18 PM

12
English
The Single Unit Charger Kit for North America is covered under the Motorola
Solutions one year limited warranty. If your charger is defective, please
contact your Motorola Solutions Partner where the unit was purchased. Order
a Replacement Charging Kit if necessary.
For product-related questions, contact:
1-800-448-6686 (US & Canada)
1-800-927-2744 (Dealer Support Line)
For product information, visit:
www.motorolasolutions.com/RMseries
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M logo are
trademarks or registered trademarks of Motorola Trademark Holdings, LLC
and are used under license. All other trademarks are the property of their
respective owners.
© 2013 and 2017 Motorola Solutions, Inc. All rights reserved.
68012007037_01_NAG.book Page 12 Tuesday, August 8, 2017 3:18 PM

13
Français
Canadien
NOTICE DE SÉCURITÉ IMPORTANTE
Ce document contient d'importantes directives relatives à la sécurité et
au fonctionnement de l'appareil. Veuillez lire attentivement cette notice
et la conserver pour vous y référer ultérieurement.
Avant d'utiliser le chargeur de batterie, lisez toutes les directives et
marquages d'avertissement sur (1) le chargeur, (2) la batterie et (3) la radio
associée à la batterie.
1. Afin de réduire la possibilité d'endommager la fiche et le cordon
d'alimentation, déconnectez le chargeur en tirant sur la fiche au lieu du
cordon.
2. Il n'est pas recommandé d'utiliser une rallonge, sauf en cas de nécessité
absolue. L'utilisation d'une rallonge inappropriée pourrait causer un risque
d'incendie et de choc électrique. Si une rallonge doit être utilisée, assurez-
vous que le format du cordon est de calibre
18 lorsque sa longueur est de 2,0 m (6,5 pieds) ou moins et de calibre 16
lorsque sa longueur est de 3,0 m (9,8 pieds) ou moins.
Afin de réduire les risques de blessure, ne chargez que
les batteries rechargeables agréées Motorola
Solutions apparaissant dans le Tableau 1. Les
batteries non agréées pourraient exploser et causer
des blessures corporelles et autres dommages.
L'utilisation d'accessoires non recommandés par
Motorola Solutions pourrait occasionner des risques
d'incendie, de choc électrique ou de blessure.
Précaution
68012007037_01_NAG.book Page 13 Tuesday, August 8, 2017 3:18 PM

14
Français
Canadien
3. Pour réduire le risque d'incendie, de choc électrique ou de blessure,
n'utilisez pas le chargeur s'il est brisé ou endommagé de quelque manière
que ce soit. Apportez-le à un technicien Motorola Solutions qualifié.
4. Ne désassemblez pas le chargeur. Il ne peut être réparé et aucune pièce
de rechange n'est disponible. Le désassemblage du chargeur pourrait
occasionner des risques de choc électrique ou d'incendie.
5. Pour réduire les risques de choc électrique, déconnectez le chargeur de la
prise c.a. avant de procéder à une maintenance ou à un nettoyage.
DIRECTIVES D'UTILISATION SÉCURITAIRE
• Éteignez la radio lorsque vous chargez la batterie.
• Cet équipement n'est pas conçu pour une utilisation à l'extérieur.
Ne l'utilisez que dans des emplacements secs et sous des conditions de
nature semblable.
• Ne connectez l'équipement qu'à un bloc d'alimentation à fusible câblé
approprié de tension prescrite (telle que spécifiée sur le produit).
• Déconnectez le chargeur de la tension de secteur en retirant la fiche
d'alimentation de la prise de courant.
• La prise de courant à laquelle cet équipement est connecté doit se trouver
à proximité et être facilement accessible.
• Pour les appareils utilisant des fusibles, les pièces de rechange devront être
conformes aux instructions fournies dans la documentation.
• La température ambiante maximale autour du chargeur ne doit pas
dépasser 40 °C (104 °F).
• La puissance de sortie du bloc d'alimentation ne devra pas dépasser la
puissance indiquée sur l'étiquette du produit apposée sous le chargeur.
68012007037_01_NAG.book Page 14 Tuesday, August 8, 2017 3:18 PM

15
Français
Canadien
• Assurez-vous que le cordon est placé à un endroit où il ne sera pas
écrasé ou endommagé, ne gênera pas le passage, ne sera pas tendu de
façon anormale et ne sera pas exposé à une source d'humidité.
COMPOSANTS AGRÉÉS MOTOROLA SOLUTIONS
Les tableaux qui suivent contiennent les numéros de pièce des composants
approuvés pour être utilisés avec le chargeur :
Tableau 1 : Batteries agréées Motorola Solutions
Numéro de lot de la batterie Description de la batterie
PMNN4434_ Batterie standard Li-Ion
PMMN4453_ Batterie très haute capacité Li-Ion
Tableau 2 : Chargeur agréé Motorola Solutions
Numéro de lot du
chargeur
Description du chargeur
PMLN6383_ Support de charge pour appareil unique
68012007037_01_NAG.book Page 15 Tuesday, August 8, 2017 3:18 PM

16
Français
Canadien
* Chargeur approuvé UL uniquement lorsque livré avec ce bloc d'alimentation.
Tableau 3 : Sources et blocs d'alimentation agréés Motorola Solutions
Numéro de
pièce
Numéro de pièce du
fabricant
Description du bloc
d'alimentation
PS000228A01* SSW-3046-US Bloc d’alimentation charge à
mode de commutation – ÉU
(L6)
Tableau 4 : Câble de programmation agréé Motorola Solutions
Numéro de
pièce
Description du câble de programmation
HKK4027_ Ensemble de câble pour CPS
Tableau 5 : Câble de clonage agréé Motorola Solutions
Numéro de
pièce
Description du câble de clonage
HKK4028_ Ensemble de câble de clonage
68012007037_01_NAG.book Page 16 Tuesday, August 8, 2017 3:18 PM

17
Français
Canadien
CONSIGNES D'UTILISATION
CHARGER LA BATTERIE DE LA RADIO
Pour charger la batterie (alors qu'elle est insérée dans la radio), placez-la
dans un chargeur instantané pour appareil unique approuvé par Motorola
Solutions:
1. Déposez le chargeur instantané sur une surface plane.
2. Insérez le connecteur du bloc d'alimentation dans le port latéral du
chargeur instantané.
3. Branchez l'adaptateur CA dans une prise murale.
4. Insérez la radio dans le chargeur, l'avant de la radio faisant face à l'avant
du chargeur, tel qu'illustré.
Remarque : Lorsque vous chargez une batterie reliée à une radio, éteignez
la radio afin d'assurer une charge complète.

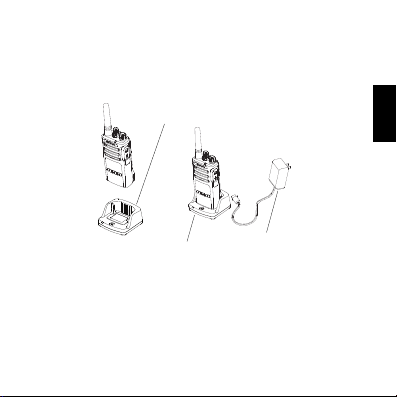

Port du support de
charge instantané
Chargeur instantané Bloc d'alimentation
(transformateur)
68012007037_01_NAG.book Page 17 Tuesday, August 8, 2017 3:18 PM

18
Français
Canadien
CHARGER UNE BATTERIE AUTONOME
Insérez la batterie dans le chargeur, l'avant de la batterie (l'étiquette) faisant
face à l'avant du chargeur, tel qu'illustré.

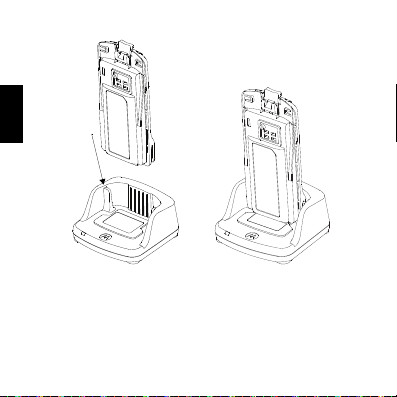

Alignez la fente
de la batterie
avec le rail du
chargeur
68012007037_01_NAG.book Page 18 Tuesday, August 8, 2017 3:18 PM
