Msw Ciw18vl User manual

BEDIENUNGSANLEITUNG

EXPONDO.DE

CORDLESS IMPACT WRENCH

MSW-CIW18VL

MSW-CIW18V

Recycling-Produkt

Gehörschutz benutzen.

 Deutsch

 English

 Polski

 Česky

 Français

 Italiano

 Español

NAZWA PRODUKTU WKRĘTARKA UDAROWA

PRODUKTNAME SCHLAGSCHRAUBER

PRODUCT NAME CORDLESS IMPACT WRENCH

NOM DU PRODUIT CLÉ À CHOCS

NOME DEL PRODOTTO AVVITATRICE A IMPULSO

NOMBRE DEL PRODUCTO LLAVE DE IMPACTO

NÁZEV VÝROBKU RÁZOVÝ UTAHOVÁK

MODEL PRODUKTU

MSW-CIW18VL

MSW-CIW18V

MODELL

PRODUCT MODEL

MODÈLE

MODELLO

MODELO

MODEL VÝROBKU

NAZWA PRODUCENTA

EXPONDO POLSKA SP. Z O.O. SP. K.

NAME DES HERSTELLERS

MANUFACTURER NAME

NOM DU FABRICANT

NOME DEL PRODUTTORE

NOMBRE DEL FABRICANTE

NÁZEV VÝROBCE

ADRES PRODUCENTA

UL. DEKORACYJNA 3, 65-155 ZIELONA GÓRA | POLAND, EU

ANSCHRIFT DES HERSTELLERS

MANUFACTURER ADDRESS

ADRESSE DU FABRICANT

INDIRIZZO DEL FORNITORE

DIRECCIÓN DEL FABRICANTE

ADRESA VÝROBCE

Rev. 06.03.2018

BEDIENUNGSANLEITUNG

Rev. 06.03.2018

2 3

Das Produkt erfüllt die geltenden

Sicherheitsnormen.

Gebrauchsanweisung beachten.

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe bei der sicheren und

zuverlässigen Nutzung gedacht. Das Produkt wurde strikt

nach den technischen Vorgaben und unter Verwendung

modernster Technologien und Komponenten sowie unter

Wahrung der höchsten Qualitätsstandards entworfen und

angefertigt.

HINWEIS! In der vorliegenden Anleitung sind

Beispielbilder vorhanden, die von dem tatsächlichen

Aussehen der Maschine abweichen können.

Parameter –

Beschreibung

Parameter – Wert

Produktname Schlagschrauber

Modell MSW-CIW18VL MSW-CIW18V

Batterietyp Lithium-

Ionen18V

1500mAh

Lithium-

Ionen18V

1300mAh

Spannung

[V ~]/ Frequenz

[Hz] des

Akku-Lade-

geräts

230/50

Drehzahl (ohne

Last) [Umdre-

hungen/ min]

0÷2200 0÷2500

Schlagzahl

[S/min]

0÷2700 0÷3000

Maximales

Drehmoment

[Nm]

240 110

Werkzeughal-

terung

Sechskant 1/2'' Sechskant 1/4''

Schwingungs-

belastung

<2,5 m/s2

Abmessungen

HxBxT [mm]

225x90x215 155x74x210

TECHNISCHE DATEN

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG

GENAU DURCHGELESEN

UND VERSTANDEN WERDEN.

Die originale Anweisung ist die deutschsprachige Fassung.

Sonstige Sprachfassungen sind Übersetzungen aus der

deutschen Sprache.

2. Nutzungsbedingungen

Elektrische Geräte:

Für einen langen und zuverlässigen Betrieb des Geräts,

muss auf die richtige Handhabung und Wartung,

entsprechend den in dieser Anleitung angeführten

Vorgaben geachtet werden. Die in dieser Anleitung

angegebenen technischen Daten und die Spezikation sind

aktuell. Der Hersteller behält sich das Recht vor, im Rahmen

der Verbesserung der Qualität Änderungen vorzunehmen.

Unter Berücksichtigung des technischen Fortschritts und

der Geräuschreduzierung wurde das Gerät so entworfen

und produziert, dass das infolge der Geräuschemission

entstehende Risiko auf dem niedrigsten Niveau gehalten

wird.

Erläuterung der Symbole

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

alle Anweisungen durch. Die Nichtbeachtung der

Warnungen und Anweisungen kann zu elektrischen

Schlägen, Feuer und/oder schweren Verletzungen

oder Tod führen.

Der Begri "Gerät" oder "Produkt" in den Warnungen

und Beschreibung des Handbuchs bezieht sich auf den

Schlagschrauber. Benutzen Sie das Gerät nicht in Räumen

mit sehr hoher Luftfeuchtigkeit/in unmittelbarer Nähe

von Wasserbehältnissen. Lassen Sie das Gerät nicht nass

werden. Gefahr eines elektrischen Schlags! Lufteingänge

und Luftausgänge nicht abdecken. Legen Sie keine Hände

oder Gegenstände in das laufende Gerät!

3.1 Elektrische Sicherheit

Hinweis zum Akku-Ladegerät:

a) Der Gerätestecker muss in die Steckdose passen.

Ändern Sie den Stecker in keiner Weise. Original-

Stecker und passende Steckdosen vermindern das

Risiko eines elektrischen Schlags.

b) Vermeiden Sie das Berühren von geerdeten

Bauteilen wie Rohrleitungen, Heizkörpern, Öfen und

Kühlschränken. Es besteht das erhöhte Risiko eines

elektrischen Schlags, wenn Ihr Körper bei direkter

Sonneneinstrahlung, durch nasse Oberächen und in

feuchter Umgebung geerdet ist. Wasser, das in das

Gerät eintritt, erhöht das Risiko von Beschädigungen

und elektrischen Schlägen.

c) Verwenden Sie das Kabel nicht in unsachgemäßer

Weise. Verwenden Sie es niemals zum Tragen

des Geräts oder zum Herausziehen des Steckers.

Halten Sie das Kabel von Hitze, Öl, scharfen

Kanten oder beweglichen Teilen fern. Beschädigte

oder geschweißte Kabel erhöhen das Risiko eines

elektrischen Schlags.

d) Bei der Arbeit im Freien verwenden Sie ein

Verlängerungskabel für den Außenbereich. Die

Verwendung eines Verlängerungskabels für den

Außeneinsatz verringert das Risiko eines elektrischen

Schlags.

e) Wenn sich die Verwendung des Geräts in feuchter

Umgebung nicht verhindern lässt, verwenden Sie

einen Fehlerstrom-Schutzschalter (RCD). Mit einem

RCD verringert sich das Risiko eines elektrischen

Schlags.

3.2 Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsplatz sauber und gut

beleuchtet. Unordnung oder schlechte Beleuchtung

kann zu Unfällen führen. Seien Sie voraussichtig,

beobachten Sie, was getan wird und bewahren

Sie Ihren gesunden Menschenverstand bei der

Verwendung des Gerätes.

4 5

b) BenutzenSiedasGerätnichtinexplosionsgefährdeten

Bereichen, zum Beispiel in Gegenwart von

brennbaren Flüssigkeiten, Gasen oder Staub. Geräte

erzeugen Funken, die Staub oder Dämpfe entzünden

können.

c) Im Falle eines Schadens oder einer Störung sollte

das Gerät sofort ausgeschaltet und dies einer

autorisierten Person gemeldet werden.

d) Wenn Sie nicht sicher sind, ob das Gerät

ordnungsgemäß funktioniert, wenden Sie sich an

den Service des Herstellers.

e) Reparaturen dürfen nur vom Service des Herstellers

durchgeführt werden. Keine Reparaturen auf eigene

Faust durchführen!

f) Bei Brand oder Feuer zum Löschen des Geräts nur

Pulver-Feuerlöscher oder Kohlendioxidlöscher (CO2)

verwenden.

g) Kinder und Unbefugte dürfen am Arbeitsplatz nicht

anwesend sein. (Unachtsamkeit kann zum Verlust

der Kontrolle über das Gerät führen).

HINWEIS! Kinder und Unbeteiligte müssen bei der

Arbeit mit diesem Gerät gesichert werden.

3.3 Persönliche Sicherheit

a) Es ist nicht gestattet, das Gerät im Zustand der

Ermüdung, Krankheit, unter Einuss von Alkohol,

Drogen oder Medikamenten zu betreiben, wenn

diese die Fähigkeit, das Gerät zu bedienen,

einschränken.

b) Seien Sie aufmerksam und verwenden Sie Ihren

gesunden Menschenverstand beim Betreiben

des Gerätes. Ein Moment der Unaufmerksamkeit

während der Arbeit kann zu schweren Verletzungen

führen.

c) Benutzen Sie persönliche Schutzausrüstung, die für

den Betrieb des Gerätes entsprechend den in Punkt 1

der Symbolerläuterungen vorgegebenen Maßgaben

erforderlich ist. Die Verwendung geeigneter,

zertizierter persönlicher Schutzausrüstung

verringert das Verletzungsrisiko.

d) Um eine versehentliche Inbetriebnahme zu

vermeiden, vergewissern Sie sich, dass der

Schalter vor dem Anschließen an eine Stromquelle

ausgeschaltet ist.

e) Überschätzen Sie Ihre Fähigkeiten nicht. Halten Sie

Balance und Gleichgewicht während der Arbeit. Dies

gibt Ihnen eine bessere Kontrolle über das Gerät im

Falle unerwarteter Situationen.

f) Tragen Sie keine lose Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe von

beweglichen Teilen fern. Lose Kleidung, Schmuck

oder lange Haare können durch bewegliche Teile

ergrien werden.

g) Entfernen Sie alle Einstellwerkzeuge oder Schlüssel,

bevor Sie das Gerät einschalten. Ein Werkzeug oder

eine Taste, die in einem rotierenden Teil des Gerätes

verbleibt, kann zu Verletzungen führen.

3.4 Sichere Anwendung des Geräts

a) Überhitzen Sie das Gerät nicht. Verwenden Sie

geeignete Werkzeuge für die entsprechende

Anwendung. Richtig ausgewählte Geräte führen die

Arbeit, für die sie vorgesehen sind, besser aus.

b) Benutzen Sie das Gerät nicht, wenn der EIN-/AUS-

Schalter nicht ordnungsgemäß funktioniert (nicht

ein – oder ausschaltet). Geräte, die per Schalter nicht

gesteuert werden können, sind gefährlich, können

nicht funktionieren und müssen repariert werden.

c) Nicht verwendete Werkzeuge sind außerhalb

der Reichweite von Kindern sowie von Personen

aufzubewahren, welche weder das Gerät selbst, noch

die entsprechende Anleitung kennen. In den Händen

unerfahrener Personen können derlei Geräte eine

Gefahr darstellen.

d) Halten Sie das Gerät in einwandfreiem Zustand.

Überprüfen Sie vor jeder Arbeit, ob allgemeine

Schäden vorliegen oder Schäden an beweglichen

Teilen (Bruch von Teilen und Komponenten oder

andere Bedingungen, die den sicheren Betrieb der

Maschine beeinträchtigen könnten). Im Falle eines

Schadens muss das Gerät vor Gebrauch in Reparatur

gegeben werden.

e) Halten Sie das Gerät außerhalb der Reichweite von

Kindern.

f) Reparatur und Wartung von Geräten dürfen nur

von qualiziertem Fachpersonal und mit Original-

Ersatzteilen durchgeführt werden. Dadurch wird die

Sicherheit bei der Nutzung gewährleistet.

g) Um die vorgesehene Betriebsintegrität des Gerätes

zu gewährleisten, dürfen die werksmäßig montierten

Abdeckungen oder Schrauben nicht entfernt werden.

h) Beim Transport und beim Verlegen des Gerätes

vom Aufbewahrungsort zum Einsatzort sind

die Sicherheits – und Hygienevorschriften für

die manuelle Handhabung für das Land zu

berücksichtigen, in dem das Gerät verwendet wird.

i) Vermeiden Sie Situationen, in denen das Gerät bei

laufendem Betrieb unter schwerer Last stoppt. Dies

kann zu einer Überhitzung der Antriebskomponenten

und damit zu einer Beschädigung des Gerätes

führen.

j) Berühren Sie keine beweglichen Teile oder

Zubehörteile, es sei denn, das Gerät wurde vom Netz

getrennt.

k) Halten Sie das Gerät an dem isolierten Gri.

Die Bearbeitungsspitze aus Metall kann einen

elektrischen Schlag verursachen, wenn eine

spannungsführende Leitung berührt wird.

l) Der angegebene Vibrationsemissionswert wird

mit Standard-Messmethoden gemessen. Der

Vibrationsemissionswert kann sich ändern, wenn

das Gerät in anderen Umgebungsbedingungen

verwendet wird.

4. Nutzungsbedingungen

Der Schlagschrauber ist ein Gerät zum Schrauben, Anziehen

und Lösen von Schrauben, Muttern und ähnlichen

Befestigungselementen.

Für alle Schäden bei nicht sachgemäßer Verwendung

haftet allein der Betreiber.

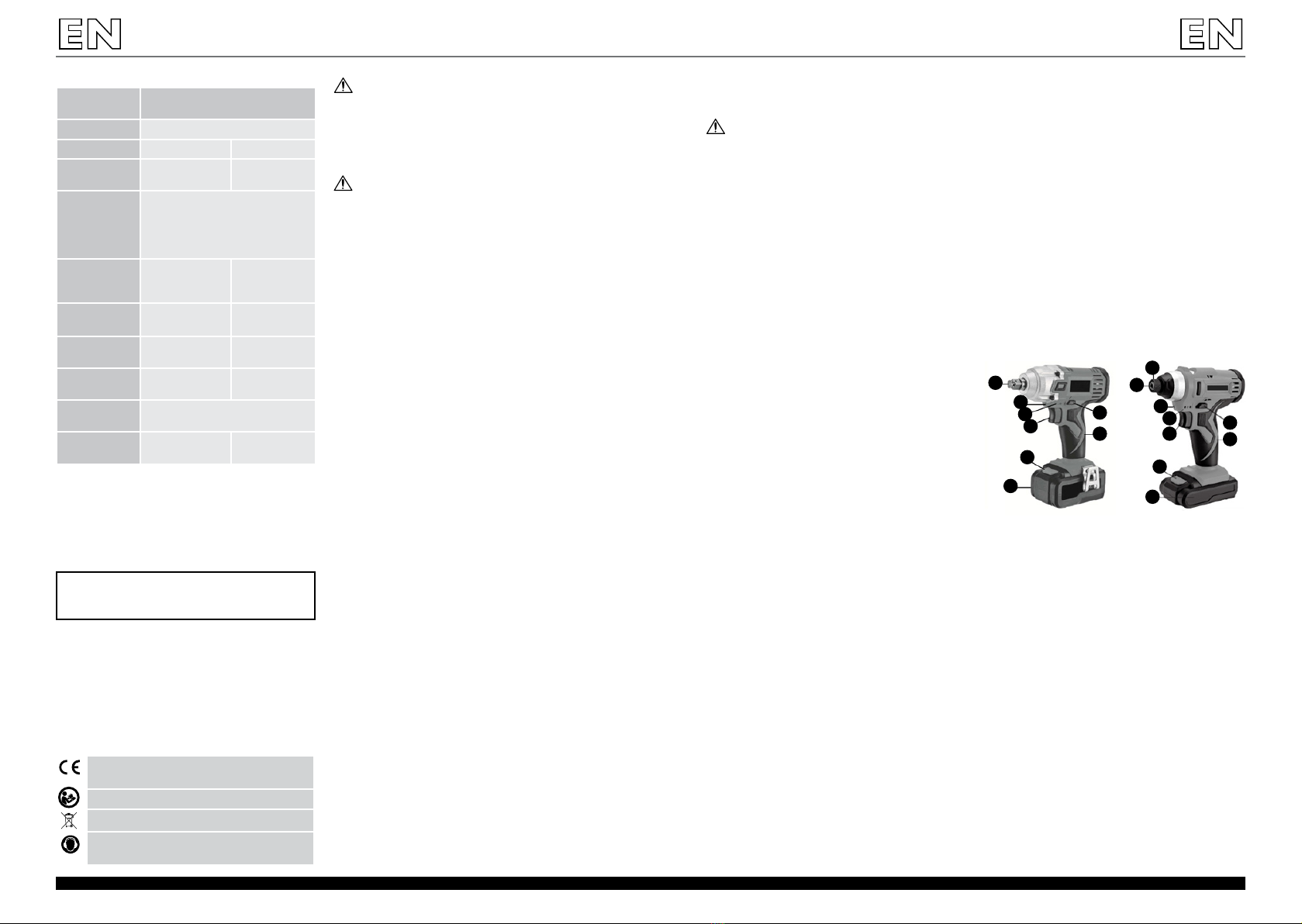

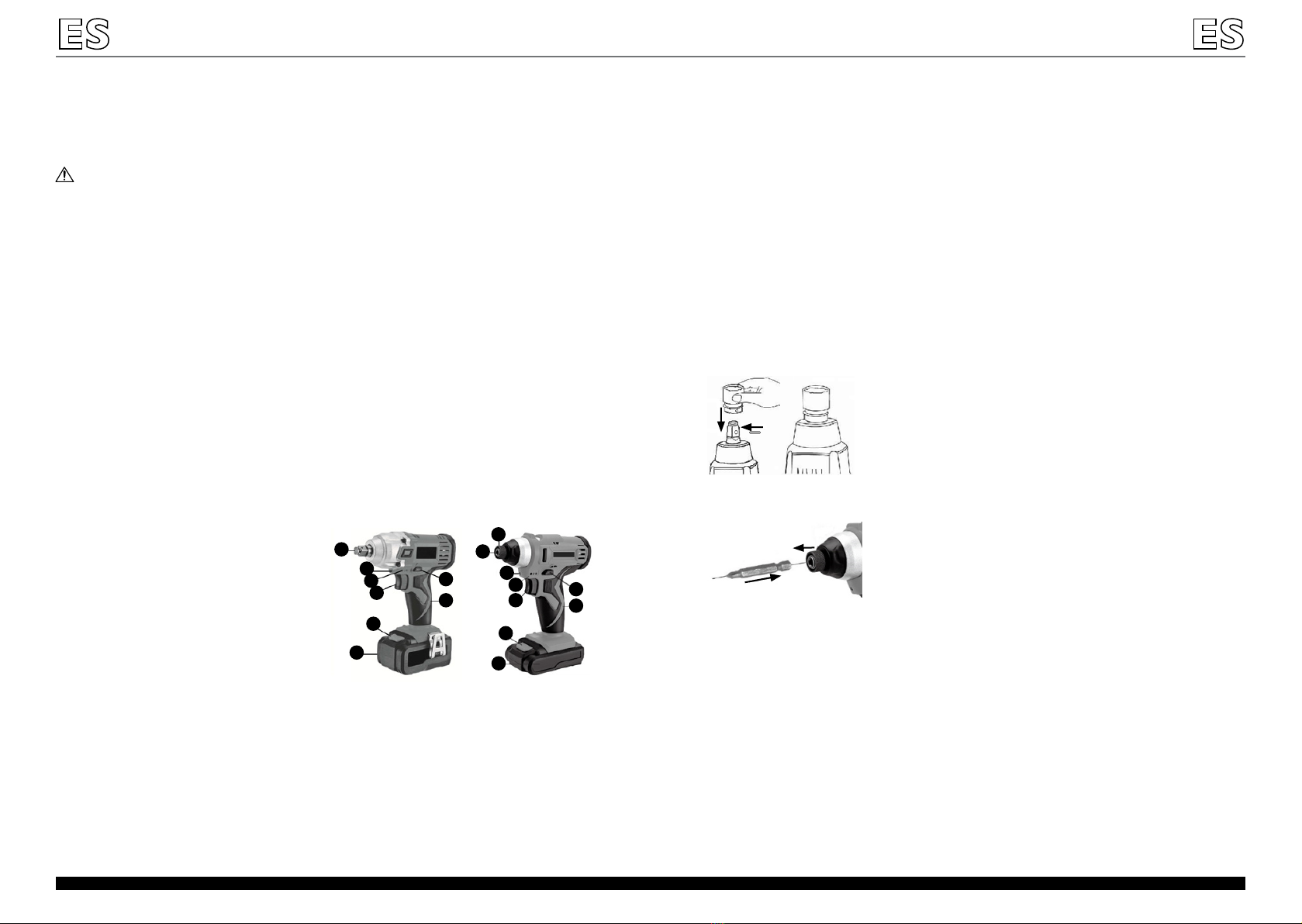

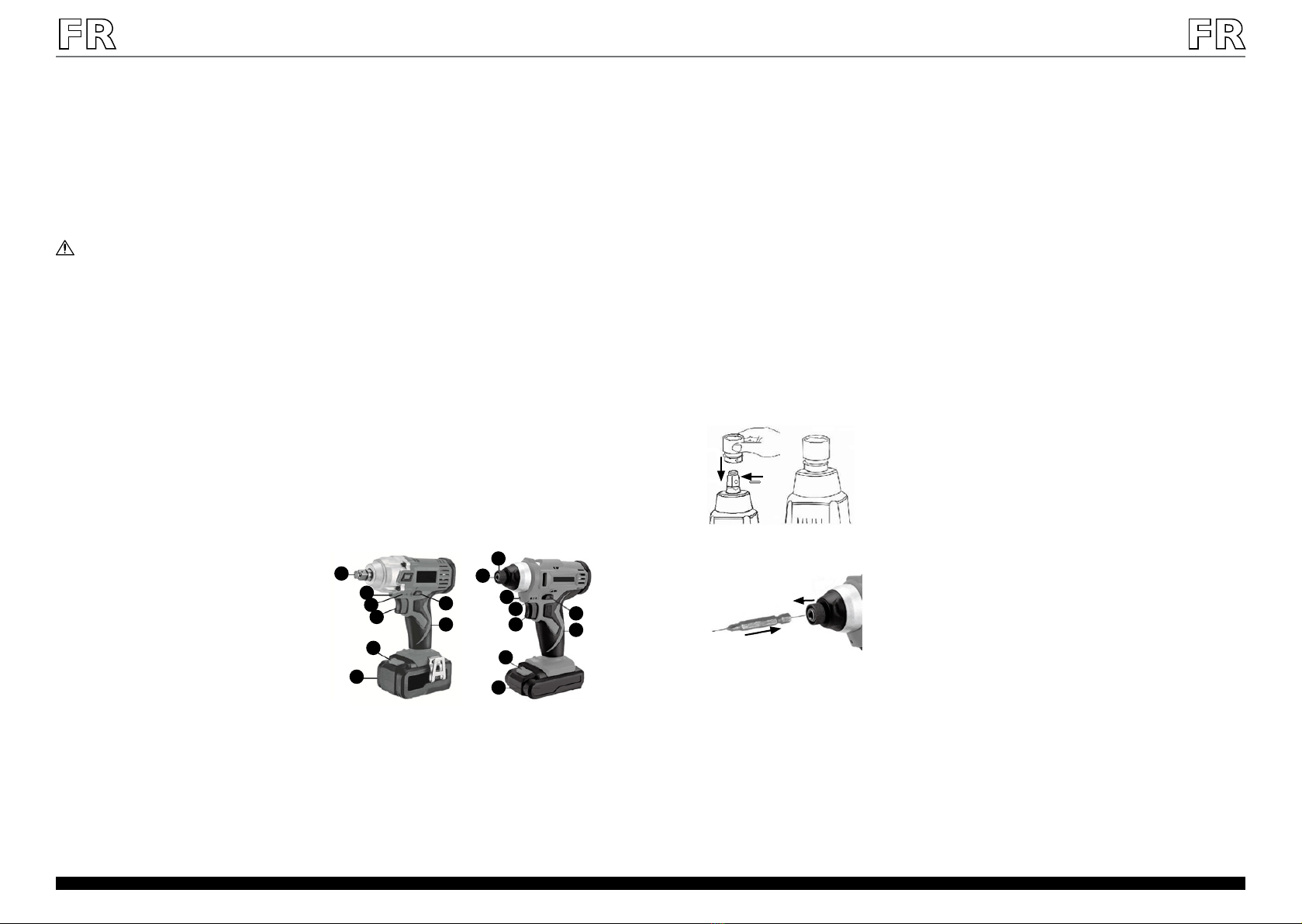

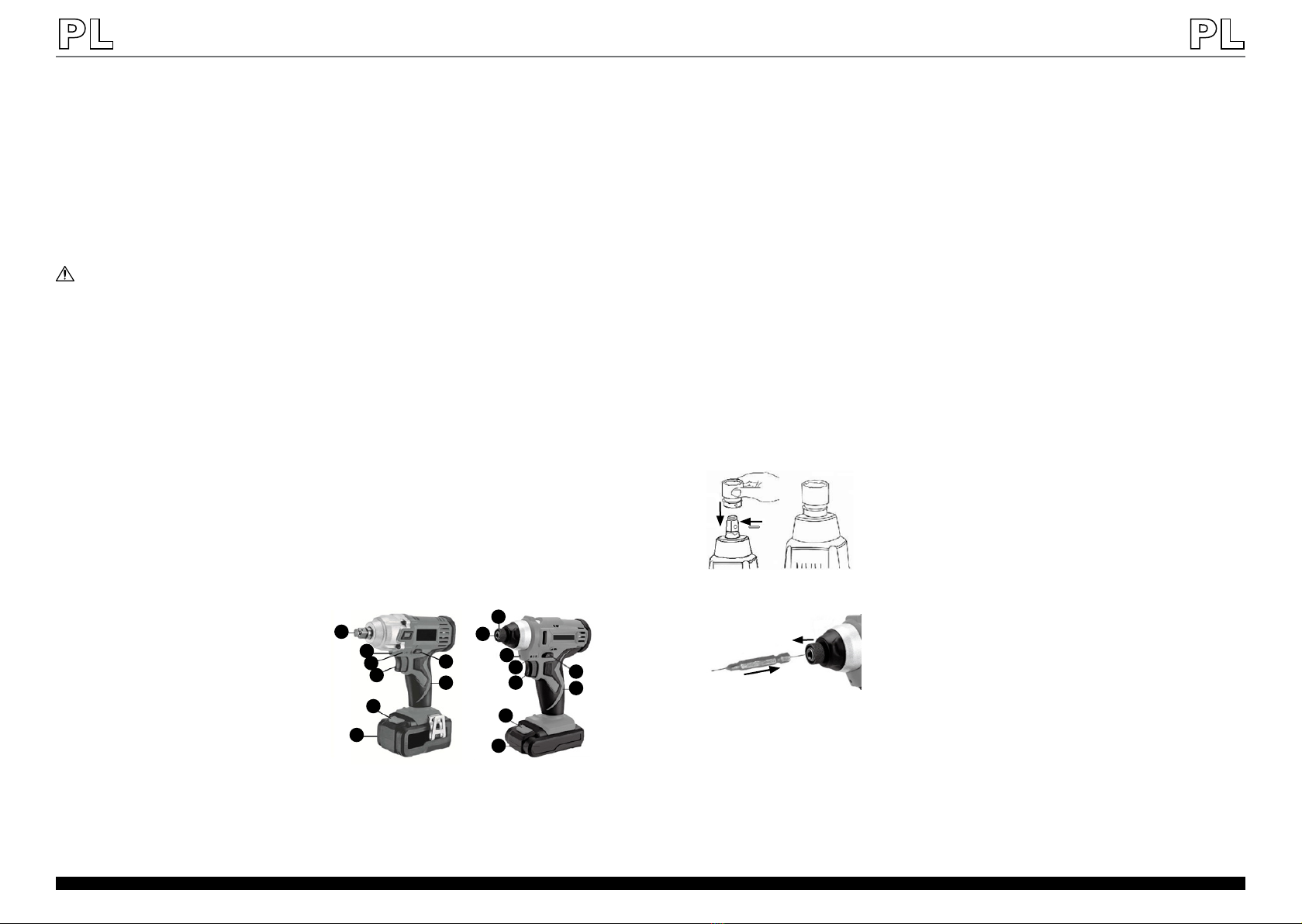

4.1 Gerätebeschreibung

1. Drehrichtungsschalter

2. Gri

3. Akku

4. Verriegelungstaste

5. Ein-/Aus-Taste

6. LED zur Anzeige des Batteriestandes

7. LED-Hintergrundbeleuchtung

8. Werkzeughalterung

9. Buchse

4.2 Vorbereitung zum Betrieb

Auaden des Akkus

Hinweis: Akku nur dann einsetzen oder entfernen, wenn das

Gerät ausgeschaltet ist.

• Den Sperrknopf (4) drücken und den Akku aus dem

Gerät ziehen.

• Das Ladegerät an die Stromversorgung anschließen.

• Den Akku an das Ladegerät anschließen. Die rote LED

am Ladegerät leuchtet auf. Das Ladegerät kann warm

sein und ein summendes Geräusch von sich geben.

Dies ist eine normale Reaktion und weist nicht auf

eine unkorrekte Arbeitsweise hin.

• Wenn der Akku vollständig geladen ist, schaltet sich

die grüne LED am Ladegerät ein. Das Ladegerät von

der Stromversorgung trennen und den Akku wieder

in das Gerät ein einsetzen.

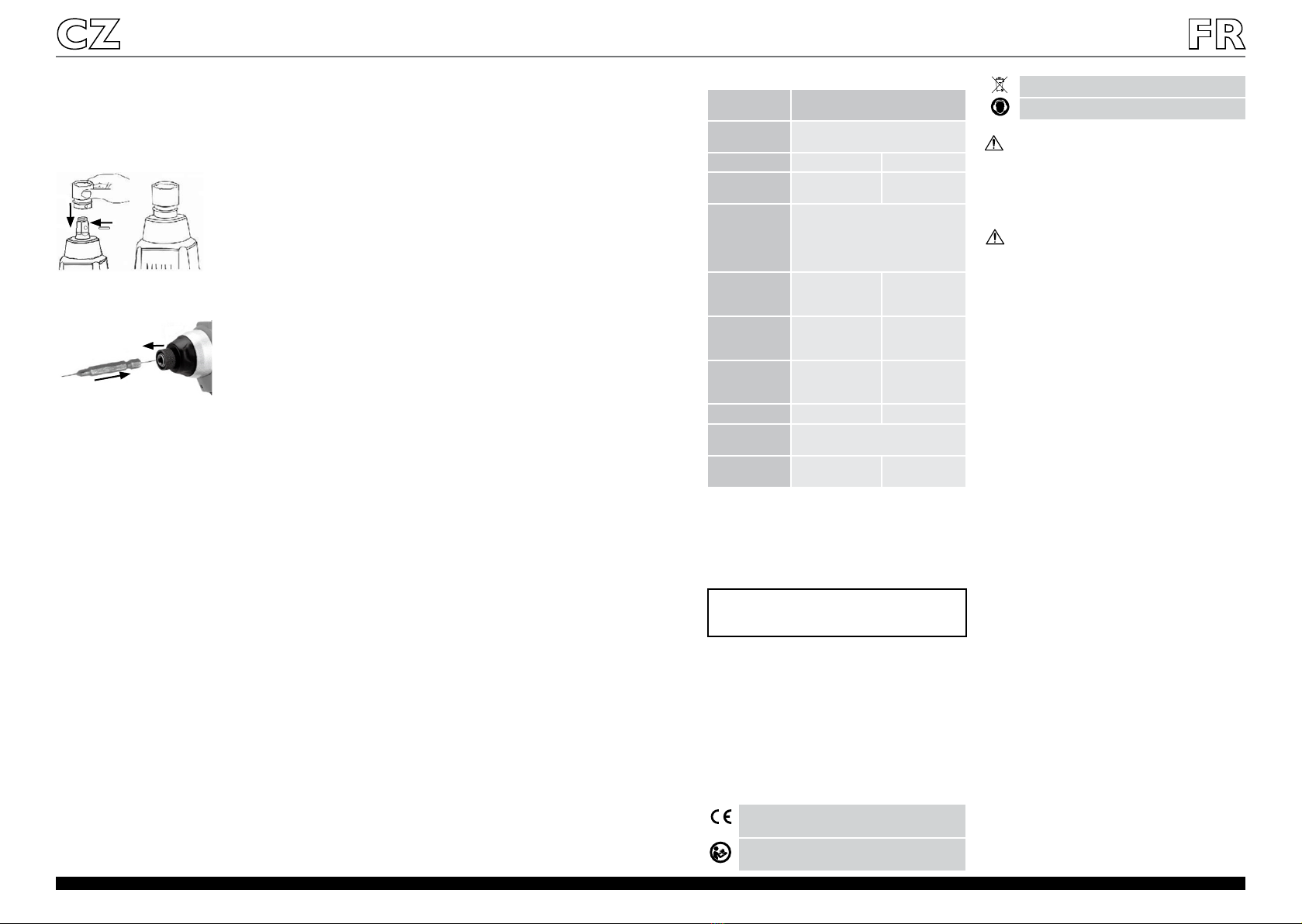

Montage der Arbeitsspitze

• Stellen Sie vor der Montage/Demontage der

Arbeitsspitze sicher, dass das Gerät ausgeschaltet ist.

• Verwenden Sie stets Arbeitsspitzen von geeigneter

Größe.

• MSW-CIW18VL:

Der im Zubehör enthaltene Montageaufsatz

verfügt über zusätzlichen Schutz in Form eines

Verriegelungsbolzens. Um die Arbeitsspitze zu

montieren, muss diese so auf den Werkzeughalter

gelegt werden, dass sich die Önungen in der

Spitze und im Gri decken. Den Gummiring etwas

anheben, um eine der Önungen freizulegen, den

Sicherungsstift einsetzen und die Önung wieder

mit dem Gummiring abdecken. Zum Demontieren

in gleicher Weise vorgehen: Önen Sie den Ring,

entfernen Sie den Stift und dann die Spitze.

• MSW-CIW18V: Die Buchse ziehen, die Arbeitsspitze

einsetzen und die Büchse loslassen. Zur Demontage

die Hülse ziehen und die Spitze herausnehmen.

MSW-CIW18VL MSW-CIW18V

652

4.3 Arbeit mit dem Gerät

GERÄT EINSCHALTEN

Um das Gerät einzuschalten, halten Sie die Ein – /Aus-Taste

(5), gedrückt, das Gerät wird ausgeschaltet, wenn die Taste

losgelassen wird. Die Hintergrundbeleuchtung leuchtet

automatisch auf, wenn die Ein – / Aus-Taste gedrückt wird

und erlischt, wenn die Taste losgelassen wird.

Änderung der Drehrichtung

DasGerätverfügtüberdieOptionderDrehrichtungsänderung

links/rechts. Die Auswahl erfolgt durch Bewegen des

Schalters (1) in die äußerste linke oder rechte Position.

Ändern Sie die Drehrichtung nur bei ausgeschaltetem Gerät.

Die mittlere Position des Schalters (1) blockiert das Gerät

gegen versehentliches Einschalten.

Batterieladestatus

Die Dioden (6) informieren den Benutzer über den

Ladezustand der Batterie.

Volle Batterie: Alle LEDs leuchten auf – Niedriger

Batteriestand: Eine LED leuchtet.

4.4 Reinigung und Wartung

• Entfernen Sie vor jeder Reinigung den Akku aus dem

Gerät.

• Verwenden Sie zum Reinigen der Oberäche

ausschließlich Mittel ohne ätzende Inhaltsstoe.

• Die Belüftungsönungen sind mit Pinsel und Druckluft

zu reinigen.

• Die Batterie im Gerät nicht hinterlassen, wenn der

weitere Betrieb für längere Zeit unterbrochen wird.

• Bewahren Sie das Gerät an einem trockenen, kühlen,

vor Feuchtigkeit und direkter Sonneneinstrahlung

geschütztem Ort auf.

SICHERE ENTSORGUNG VON AKKUMULATOREN UND

BATTERIEN

Die Geräte sind mit 18V Lithium-Ionen-Batterien

ausgestattet. Demontieren Sie verbrauchte Batterien aus

dem Gerät, indem Sie die gleiche Vorgehensweise wie bei

der Installation befolgen. Zur Entsorgung, die Batterie an die

hierfür zuständige Einrichtung/ Firma weiterleiten.

ENTSORGUNG GEBRAUCHTER GERÄTE

Dieses Produkt darf am Ende seiner Nutzungsdauer nicht

über den normalen Hausmüll entsorgt werden, sondern

muss an die Sammel – und Recyclinganlage für Elektro – und

Elektronikgeräte zurückgegeben werden.

Darüber informiert Sie das Symbol auf dem Produkt, auf

der Bedienungsanleitung oder der Verpackung. Die im

Gerät verwendeten Materialien sind entsprechend ihrer

Bezeichnung recyclebar. Mit der Wiederverwendung,

erneuten Nutzung von Materialien oder anderen.

Formen des Gebrauchs von Gebrauchtgeräten leisten

Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Informationen über die entsprechenen Entsorgungspunkte

erhalten Sie über die lokalen Behörden.

Rev. 06.03.2018 Rev. 06.03.2018

Parameter

description

Parameter value

Product name Cordless impact wrench

Model MSW-CIW18VL MSW-CIW18V

Battery type lithium-ion 18

V 1500mAh

lithium-ion

18V 1300mAh

Voltage [V~]/

frequency[Hz]

of battery

charger power

supply

230/50

Rotational

speed (no load)

[rpm]

0÷2200 0÷2500

Hits

[beats/min]

0÷2700 0÷3000

Maximum

torque [Nm]

240 110

Tool drive hexagonal 1/2'' hexagonal 1/4''

Vibration

emission value

<2,5 m/s2

Dimensions

HxWxD [mm]

225x90x215 155x74x210

TECHNICAL DATA

The product satises the relevant safety

standards.

Read the instructions before use.

The product must be recycled.

Use ear protection. Exposure to loud noises may

result in hearing loss.

1. GENERAL DESCRIPTION

The user manual is designed to assist in the safe and

trouble-free use of the device. The product is designed

and manufactured in accordance with strict technical

guidelines, using state-of-the-art technologies and

components. Additionally, it is produced in compliance

with the most stringent quality standards.

DO NOT USE THE DEVICE UNLESS YOU HAVE

THOROUGHLY READ AND UNDERSTOOD THIS

USER MANUAL.

To increase the product life of the device and to ensure

a trouble-free operation, use it in accordance with this user

manual and regularly perform the maintenance tasks. The

technical data and specications in this user manual are

up to date. The manufacturer reserves the right to make

changes associated with quality improvement. Taking

into account technological progress and noise reduction

opportunities, the device was designed to reduce noise

emission risks to the minimum.

Legend

PLEASE NOTE! Drawings in this manual are for

illustration purposes only and in some details may

dier from the actual machine.

The original operation manual is in German. Other

language versions are translations from German.

2. Usage safety

Electrical equipment:

ATTENTION! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in an electric shock, re and/

or serious injury or even death.

Whenever "device" or "product" are used in the warnings

and instructions, it shall mean < Cordless impact wrench.

Do not use in very humid environments or in the direct

vicinity of water tanks. Prevent the device from getting wet.

Risk of electric shock! Do not cover air inlets/outlets. When

in use, do not put your hands or other items inside the

device!

3.1 Electrical safety

Applicable to the battery charger:

a) The plug has to t the socket. Do not modify the

plug in any way. Using original plugs and matching

sockets reduces the risk of electric shock.

b) Avoid touching earthed elements such as pipes,

heaters, boilers and fridges. There is an increased risk

of electric shock if the earthed device is exposed to

rain, in direct contact with a wet surface or operating

in a humid environment. Water ingression into the

device increases the risk of damage to the device and

of electric shock.

c) Use the cable only in accordance with its designated

use. Never use it to carry the device or to pull the

plug out of a socket. Keep the cable away from heat

sources, oil, sharp edges or moving parts. Damaged

or tangled cables increase the risk of electric shock.

d) If working with the device outside, make sure to use

an extension lead suitable for external use. Using an

extension lead suitable for external use reduces the

risk of electric shock.

e) If using the device in a humid environment cannot

be avoided, a residual current device (RCD) should

be applied. The use of an RCD reduces the risk of

electric shock.

3.2 Safety at the workplace

a) Make sure the workplace is orderly and well lit.

A messy or poorly lit workplace may lead to accidents.

Try to anticipate what may happen, observe what is

going on and use common sense when working with

the device.

b) Do not use the device in an explosion hazard zone,

for example in the presence of ammable liquids,

gasses or dust. The device generates sparks which

may ignite dust or fumes.

c) Upon discovering damage or irregular operation,

immediately switch the device o and report it to

a supervisor without delay.

d) If there are any doubts as to the correct operation

of the device, contact the manufacturer's support

service.

e) Only the manufacturer's service point may repair the

device. Do not attempt any repairs independently!

f) If a re starts, use solely powder or carbon dioxide

(CO2) re extinguishers suitable for use on live

devices to put it out.

g) Children or unauthorised persons are forbidden

from entering a work station. (A distraction may

result in a loss of control over the device).

REMEMBER! When using the device, protect children

and other bystanders.

3.3 Personal safety

a) Do not use the device when tired, ill or under the

inuence of alcohol, narcotics or medication which

can signicantly impair the ability to operate the

device.

b) When working with the device, use common sense

and stay alert. Temporary loss of concentration

whilst using the device may lead to serious injuries.

c) Use personal protection equipment as required

for working with the device, specied in section 1

(Legend). The use of correct, approved personal

protection equipment reduces the risk of suering

an injury.

d) To prevent the device from accidentally switching on,

make sure the switch is on the OFF position before

connecting to a power source.

e) Do not overestimate your abilities. When using the

device keep your balance and remain stable at all

times. This will ensure better control over the device

in unexpected situations.

f) Do not wear loose clothing or jewellery. Keep hair,

clothes and gloves away from moving parts. Loose

clothing, jewellery or long hair may get caught in

moving parts.

g) Remove all adjusting tools or spanners before

turning the device on. A tool or spanner left in the

revolving part of the device may cause injury.

3.4 Safe device use

a) Do not overload the device. Use appropriate tools

for the given task. A correctly selected device will

perform the task for which it was designed better

and in a safer manner.

b) Do not use the device if the ON/OFF switch does not

function properly (does not switch the device on and

o). Devices which cannot be switched on and o

using the ON/OFF switch are hazardous, should not

be operated and have to be repaired.

c) When not in use, store in a safe place, away from

children and people not familiar with the device, who

have not read the user manual. The device may pose

a hazard in the hands of inexperienced users.

d) Maintain the device in a good technical state. Before

each use check for general damage and especially

check for cracked parts or elements and for any other

conditions which may impact the safe operation of

the device. If damage is discovered, hand over the

device for repair before use.

e) Keep the device out of the reach of children.

f) Device repair or maintenance should be carried out

by qualied persons, only using original spare parts.

This will ensure safe use.

g) To ensure the operational integrity of the device, do

not remove factory tted guards and do not loosen

any screws.

h) When transporting and handling the device between

the warehouse and the destination, take into account

the occupational health and safety principles for

manual transport operations which apply in the

country where the device will be used.

i) Avoid situations where the device halts during

use due to excessive loading. This may result in

overheating of the drive elements and device

damage.

j) Do not touch articulated parts or accessories, unless

the device has been disconnected from a power

source.

k) Use insulated handles to grip the device. Make sure

that the metal tools attached to the device do not

come into contact with a live wire. Risk of electric

shock.

l) The specied vibrations emission was measured

using standard measurement methods. Vibrations

emissions may change if the device is used in

dierent surroundings.

4. Use guidelines

The cordless impact wrench is designed to screw in, tighten

and unscrew bolts, screws, nuts etc. attachment elements.

The user is liable for any damage resulting from non-

intended uses of the device!

4.1 Device description

MSW-CIW18VL MSW-CIW18V

652

1. Direction switch

2. Handle

3. Battery

4. Battery lock button

5. On/O trigger

6. Battery charge status lights

7. LED illumination

8. Tool drive

9. Socket

4.2 Preparing for use

Battery charging

Attention: To connect/disconnect the battery, make sure

the device is o.

• Press the lock button (4) and slide the battery out of

the device.

• Connect the charger to a power source.

• Connect the battery to the charger. A red light on the

charger will come on. The charger may be warm and

emit a buzzing sound. This is normal and does not

indicate incorrect operation.

• Once the battery is fully charged, a green light on the

charger will come on. Disconnect the charger from

the power source and reinsert the battery into the

device.

Tool attachment

• Before attaching/removing a work tool, ensure the

device is switched o.

USER MANUAL

6 7

Rev. 06.03.2018 Rev. 06.03.2018

Stosuj ochronę słuchu. Narażenie na hałas może

powodować utratę słuchu.

• Only use correct size work tools.

• MSW-CIW18VL:

The socket included in the accessories features

additional protection in the form of a locking pin. To

attach the socket, slide it over the tool drive so that

the openings in the socket and drive overlap, pull

back to rubber protection ring to see the openings,

insert the locking pin, replace the rubber ring to its

original position. To remove, proceed analogously:

pull back the ring, remove pin and then the socket.

• MSW-CIW18V: Pull back the socket, insert the work

tool, then release the socket. To remove, pull back the

socket and remove the work tool.

4.3 Device use

STARTING THE DEVICE

To start the device press and hold the On/O trigger (5),

once the trigger is released, the device will stop.

The illumination diode will come on automatically once the

On/O trigger is pressed and will go o once the trigger is

released.

Changing direction

It is possible to change the revolution direction (clockwise/

anticlockwise). To select a given direction, slide the switch (1)

all the way to the right or left. To change spin direction, make

sure the device is o.

Positioning the switch (1) in the middle locks the device

against accidental activation.

Battery charge status

Diodes (6) signal the battery charge status.

Fully charged: all diodes on; Battery low: only one diode on.

4.4 Cleaning and maintenance

• Before cleaning, remove the battery from the device.

• Use cleaners without corrosive substances to clean

each surface.

• Clean the vents with a paintbrush and compressed air.

• Do not leave the battery in the device, if it will not be

used for a longer amount of time.

• Store the unit in a dry, cool place, free from moisture

and direct exposure to sunlight.

SAFE REMOVAL OF BATTERIES AND RECHARGEABLE

BATTERIES

18V lithium-ion batteries are installed in the device. Worn

batteries must be removed from the device proceeding

analogously to their installation.

Recycle batteries

DISPOSING OF USED DEVICES

Do not dispose of this device to municipal waste systems.

Hand it over to electric and electrical device recycling and

collection point. Check the symbol on the product, user

manual and packaging. The plastics used to construct the

device can be recycled in accordance with their markings. By

recycling, you are making a signicant contribution to the

protection of our environment. Contact local authorities for

information on your local recycling facility.

Opis parametru Wartość parametru

Nazwa

produktu

WKRĘTARKA UDAROWA

Model MSW-CIW18VL MSW-CIW18V

Typ baterii litowo-jonowa 18

V 1500mAh

litowo-jonowa

18V 1300mAh

Napięcie [V~]/

częstotliwość

[Hz] zasilania

ładowarki

baterii

230/50

Prędkość

obrotowa (bez

obciążenia)

[obroty/min]

0÷2200 0÷2500

Częstotliwość

udarowa

[uderzeń/min]

0÷2700 0÷3000

Maksymalny

moment

obrotowy [Nm]

240 110

Uchwyt

narzędziowy

Heksagonalny

1/2''

Heksagonalny

1/4''

Wartość emisji

drgań

<2,5 m/s2

Wymiary

WxSxG [mm]

225x90x215 155x74x210

DANE TECHNICZNE

Produkt spełnia wymagania odpowiednich norm

bezpieczeństwa.

Przed użyciem należy zapoznać się z instrukcją.

Produkt podlegający recyklingowi.

1. OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bezpiecznym

i niezawodnym użytkowaniu. Produkt jest zaprojektowany

i wykonany ściśle według wskazań technicznych przy

użyciu najnowszych technologii i komponentów oraz przy

zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY

DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ

INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia

należy dbać o jego prawidłową obsługę oraz konserwację

zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane

techniczne i specykacje zawarte w tej instrukcji obsługi są

aktualne. Producent zastrzega sobie prawo dokonywania

zmian związanych z podwyższeniem jakości. Uwzględniając

postęp techniczny i możliwość ograniczenia hałasu,

urządzenie zaprojektowano i zbudowano tak, aby ryzyko

jakie wynika z emisji hałasu ograniczyć do najniższego

poziomu.

Objaśnienie symboli

UWAGA! Ilustracje w niniejszej instrukcji obsługi

mają charakter poglądowy i w niektórych

szczegółach mogą różnić się od rzeczywistego

wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji.

Pozostałe wersje językowe są tłumaczeniami z języka

niemieckiego.

2. Bezpieczeństwo użytkowania

Urządzenia elektryczne:

UWAGA! Przeczytaj wszystkie ostrzeżenia

dotyczące bezpieczeństwa oraz wszystkie instrukcje.

Niezastosowanie się do ostrzeżeń i instrukcji może

spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach

i w opisie instrukcji odnosi się do Wkrętarki udarowej. Nie

należy używać urządzenia w pomieszczeniach o bardzo

dużej wilgotności/w bezpośrednim pobliżu zbiorników

z wodą. Nie wolno dopuszczać do zamoczenia urządzenia.

Ryzyko porażenia prądem! Nie wolno zasłaniać wlotów

i wylotów powietrza. Nie wkładać rąk, przedmiotów do

wnętrza pracującego urządzenia!

3.1 Bezpieczeństwo elektryczne

Dotyczy ładowarki baterii akumulatorowej:

a) Wtyczka urządzenia musi pasować do gniazda.

Nie modykować wtyczki w jakikolwiek sposób.

Oryginalne wtyczki i pasujące gniazda zmniejszają

ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych elementów, takich jak

rury, grzejniki, piece i lodówki. Istnieje zwiększone

ryzyko porażenia prądem, jeśli twoje ciało jest

uziemione i dotyka urządzenia narażonego na

bezpośrednie działanie deszczu, mokrej nawierzchni i

pracy w wilgotnym otoczeniu. Przedostanie się wody

do urządzenia zwiększa ryzyko jego uszkodzenia

oraz porażenia prądem.

c) Nie należy używać przewodu w sposób niewłaściwy.

Nigdy nie używaj go do przenoszenia urządzenia lub

do wyciągania wtyczki z gniazda. Trzymaj przewód

z dala od źródeł ciepła, oleju, ostrych krawędzi

lub ruchomych części. Uszkodzone lub poplątane

przewody zwiększają ryzyko porażenia prądem.

d) W przypadku pracy urządzeniem na zewnątrz, użyj

przedłużacza przeznaczonego do użytku na zewnątrz.

Użycie przedłużacza przeznaczonego do użytku na

zewnątrz zmniejsza ryzyko porażenia prądem.

e) Jeśli nie można uniknąć używania urządzenia

w środowisku wilgotnym, należy stosować wyłącznik

różnicowo-prądowy (RCD). Używanie RCD zmniejsza

ryzyko porażenia prądem.

3.2 Bezpieczeństwo w miejscu pracy

a) Utrzymuj porządek w miejscu pracy i dobre

oświetlenie. Nieporządek lub złe oświetlenie może

prowadzić do wypadków. Należy być przewidującym,

obserwować co się robi i zachowywać rozsądek

podczas używania urządzenia.

b) Nie używaj urządzenia w stree zagrożenia

wybuchem, na przykład w obecności łatwopalnych

cieczy, gazów lub pyłów. Urządzenia wytwarzają iskry,

mogące zapalić pył lub opary.

INSTRUKCJA OBSŁUGI

8 9

Rev. 06.03.2018 Rev. 06.03.2018

4.2 Przygotowanie do pracy

Ładowanie baterii

Uwaga: Zawsze montować/demontować baterię przy

wyłączonym urządzeniu.

• Przycisnąć przycisk blokady (4) i wysunąć baterię

z urządzenia.

• Podłączyć ładowarkę do zasilania.

• Podłączyć baterię do ładowarki. Zaświeci się czerwona

dioda na ładowarce. Ładowarka może być ciepła

oraz wydawać dźwięk przypominający brzęczenie.

Jest to normalne zachowanie i nie sygnalizuje

o nieprawidłowej pracy.

• Jeśli bateria zostanie w pełni naładowana, zaświeci się

zielona dioda na ładowarce. Odłączyć ładowarkę od

zasilania, baterię ponownie umieścić w urządzeniu.

Montaż końcówki roboczej

• Przed montażem/demontażem końcówki roboczej

należy upewnić się, że urządzenie jest wyłączone.

• Zawsze używać końcówki roboczej o odpowiednio

dobranym rozmiarze.

• MSW-CIW18VL:

Załączona w akcesoriach końcówka montażowa

posiada dodatkowe zabezpieczenie w postaci

trzpienia blokującego. W celu zamontowania

końcówki roboczej należy nałożyć ja na uchwyt

narzędziowy, tak aby otwory w końcówce

i w uchwycie się pokrywały, uchylić gumowy pierścień

zabezpieczający, aby uwidocznić jeden z otworów,

włożyć trzpień blokujący, przykryć z powrotem

otwór gumowym pierścieniem. W celu demontażu

postępować analogicznie: uchylić pierścień, wyjąć

trzpień, zdjąć końcówkę.

MSW-CIW18VL MSW-CIW18V

652

Status naładowania baterii

Diody (6) informują użytkownika o statusie naładowania

baterii. Pełna bateria: wszystkie diody świecą, niski poziom

naładowania baterii: świeci się jedna dioda.

4.4 Czyszczenie i konserwacja

• Przed każdym czyszczeniem wyjąć baterię

z urządzenia.

• Do czyszczenia powierzchni należy stosować

wyłącznie środki niezawierające substancji żrących.

• Otwory wentylacyjne należy czyścić pędzelkiem

i sprężonym powietrzem.

• Nie pozostawiać baterii w urządzeniu, gdy nie będzie

ono używane przez dłuższy czas.

• Urządzenie należy przechowywać w suchym

i chłodnym miejscu chronionym przed wilgocią

i bezpośrednim promieniowaniem słonecznym.

INSTRUKCJA BEZPIECZNEGO USUNIĘCIA

AKUMULATORÓW I BATERII.

W urządzeniach zamontowane są baterie litowo-jonowe

18V. Zużyte baterie należy zdemontować z urządzenia

postępując analogicznie do ich montażu. Baterie przekazać

komórce odpowiedzialnej za utylizację tych materiałów.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno usuwać

niniejszego produktu poprzez normalne odpady komunalne,

lecz należy go oddać do punktu zbiórki i recyklingu

urządzeń elektrycznych i elektronicznych. Informuje o tym

symbol, umieszczony na produkcie, instrukcji obsługi lub

opakowaniu. Zastosowane w urządzeniu tworzywa nadają

się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki

powtórnemu użyciu, wykorzystaniu materiałów lub innym

formom wykorzystania zużytych urządzeń wnoszą Państwo

istotny wkład w ochronę naszego środowiska. Informacji

o właściwym punkcie usuwania zużytych urządzeń udzieli

Państwu lokalna administracja.

Rev. 06.03.2018

c) W razie stwierdzenia uszkodzenia lub nieprawidłowości

w pracy urządzenia należy je bezzwłocznie wyłączyć

i zgłosić to do osoby uprawnionej.

d) W razie wątpliwości, czy urządzenia działa poprawnie,

należy skontaktować się z serwisem producenta.

e) Naprawy urządzenia może wykonać wyłącznie

serwis producenta. Nie wolno dokonywać napraw

samodzielnie!

f) W przypadku zaprószenia ognia lub pożaru, do

gaszenia urządzenia pod napięciem należy używać

wyłącznie gaśnic proszkowych lub śniegowych

(CO2).

g) Na stanowisku pracy nie mogą przebywać dzieci

ani osoby nieupoważnione. (Nieuwaga może

spowodować utratę kontroli nad urządzeniem).

Rev. 06.03.2018

PAMIĘTAJ! Należy chronić dzieci i inne osoby

postronne podczas pracy urządzeniem.

3.3 Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie

zmęczenia, choroby, pod wpływem alkoholu,

narkotyków lub leków, które ograniczają w istotnym

stopniu zdolności obsługi urządzenia.

b) Należy być uważnym, kierować się zdrowym

rozsądkiem podczas pracy urządzeniem. Chwila

nieuwagi podczas pracy, może doprowadzić do

poważnych obrażeń ciała.

c) Należy używać środków ochrony osobistej

wymaganych przy pracy urządzeniem

wyszczególnionych w punkcie 1 objaśnienia symboli

Stosowanie odpowiednich, atestowanych środków

ochrony osobistej zmniejsza ryzyko doznania urazu.

d) Aby zapobiegać przypadkowemu uruchomieniu

upewnij się, że przełącznik jest w pozycji wyłączonej

przed podłączeniem do źródła zasilania.

e) Nie należy przeceniać swoich możliwości.

Utrzymywać balans i równowagę ciała przez cały

czas pracy. Umożliwia to lepszą kontrolę nad

urządzeniem w nieoczekiwanych sytuacjach.

f) Nie należy nosić luźnej odzieży ani biżuterii. Włosy,

odzież i rękawice utrzymywać z dala od części

ruchomych. Luźna odzież, biżuteria lub długie włosy

mogą zostać chwycone przez ruchome części.

g) Należy usunąć wszelkie narzędzia regulujące lub

klucze przed włączeniem urządzenia. Narzędzie

lub klucz pozostawiony w obracającej się części

urządzenia może spowodować obrażenia ciała.

3.4 Bezpieczne stosowanie urządzenia

a) Nie należy przeciążać urządzenia. Używać narzędzi

odpowiednich do danego zastosowania. Prawidłowo

dobrane urządzenie wykona lepiej i bezpieczniej

pracę dla którego zostało zaprojektowane.

b) Nie należy używać urządzenia jeśli przełącznik ON/

OFF nie działa sprawnie (nie załącza i nie wyłącza

się). Urządzenia, które nie mogą być kontrolowane

za pomocą przełącznika są niebezpieczne, nie mogą

pracować i muszą zostać naprawione.

c) Nieużywane urządzenia należy przechowywać

w miejscu niedostępnym dla dzieci oraz osób

nie znających urządzenia lub tej instrukcji

obsługi. Urządzenia są niebezpieczne w rękach

niedoświadczonych użytkowników.

d) Utrzymuj urządzenie w dobrym stanie technicznym.

Sprawdzaj przed każdą pracą czy nie posiada

uszkodzeń ogólnych lub związanych z elementami

ruchomymi (pęknięcia części i elementów lub

wszelkie inne warunki, które mogą mieć wpływ na

bezpieczne działanie urządzenia). W przypadku

uszkodzenia, oddaj urządzenie do naprawy przed

użyciem.

e) Urządzenie należy chronić przed dziećmi.

f) Naprawa oraz konserwacja urządzeń powinna być

wykonywana przez wykwalikowane osoby przy

użyciu wyłącznie oryginalnych części zamiennych.

Zapewni to bezpieczeństwo użytkowania.

g) Aby zapewnić zaprojektowaną integralność

operacyjną urządzenia, nie należy usuwać

zainstalowanych fabrycznie osłon lub odkręcać śrub

h) Przy transportowaniu i przenoszeniu urządzenia

z miejsca magazynowania do miejsca użytkowania

należy uwzględnić zasady bezpieczeństwa i higieny

pracy przy ręcznych pracach transportowych

obowiązujących w kraju, w którym urządzenia są

użytkowane.

i) Należy unikać sytuacji gdy urządzenie podczas pracy,

zatrzymuje się pod wpływem dużego obciążenia.

Może spowodować to przegrzanie się elementów

napędowych i w konsekwencji uszkodzenie

urządzenia.

j) Nie wolno dotykać części lub akcesoriów ruchomych,

chyba że urządzenie zostało odłączone od zasilania.

k) Trzymać urządzenie za zaizolowany uchwyt.

Metalowa końcówka robocza przy zetknięciu

z przewodem pod napięciem może być przyczyną

porażenia prądem elektrycznym.

l) Podana wartość emisji drgań jest zmierzona przy

użyciu standardowych metod pomiarowych. Wartość

emisji drgań może ulec zmianie przy używaniu

urządzenia w innych warunkach otoczenia.

4. Zasady użytkowania

Wkrętarka udarowa jest urządzeniem przeznaczonym

do przykręcania, dokręcania i odkręcania śrub, wkrętów,

nakrętek itp. elementów mocujących.

Odpowiedzialność za wszelkie szkody powstałe

w wyniku użytkowania niezgodnego z przeznaczeniem

ponosi użytkownik.

4.1 Opis urządzenia

1. Przełącznik kierunku obrotów

2. Uchwyt

3. Bateria akumulatorowa

4. Przycisk blokady baterii

5. Przycisk On/O

6. Diody statusu naładowania baterii

7. Podświetlenie LED

8. Uchwyt narzędziowy

9. Tulejka

• MSW-CIW18V: Pociągnąć tulejkę, włożyć końcówkę

roboczą, puścić tulejkę. W celu demontażu

pociągnąć tulejkę i wyciągnąć końcówkę.

4.3 Praca z urządzeniem

Włączanie urządzenia

Aby włączyć urządzenie należy przycisnąć i przytrzymywać

przycisk On/O (5), po zwolnieniu przycisku urządzenie

wyłączy się. Dioda podświetlająca włącza się automatycznie

po przyciśnięciu przycisku On/O oraz wyłącza po

zwolnieniu przycisku.

Zmiana kierunku obrotów

Urządzenie posiada opcję zmiany kierunku obrotów lewo/

prawo. Wybór dokonywany jest poprzez przesunięcie

przełącznika (1) w skrajne pozycje lewą lub prawą. Kierunek

obrotów zmieniać tylko i wyłącznie przy wyłączonym

urządzeniu. Położenie środkowe przełącznika (1) blokuje

urządzenie przed przypadkowym włączeniem.

Parametr

– popis

Parametr – hodnota

Název výrobku Rázový utahovák

Model MSW-CIW18VL MSW-CIW18V

Typ baterie lithium-iontový

18 V 1500mAh

lithium-iontový

18V 1300mAh

Napětí [V~]/

frekvence

[Hz] napájení

nabíječky

akumulátoru

230/50

Rychlost otáček

(bez zatížení)

[otáčky/min]

0÷2200 0÷2500

Počet úderů

[úd./min]

0÷2700 0÷3000

Maximální

krouticí

moment [Nm]

240 110

Držák nástroje Šestihranný 1/2'' Šestihranný 1/4''

Celková

hodnota

kmitání

<2,5 m/s2

Rozměry

VxŠxH [mm]

225x90x215 155x74x210

TECHNICKÉ ÚDAJE

MSW-CIW18VL MSW-CIW18V

652

j) Nedotýkejte se rotujících dílů nebo součástí, pokud

zařízení nebylo odpojeno od napájení.

k) Zařízení držte za izolovanou rukojeť. Kovový pracovní

nástroj může při kontaktu s vodičem pod napětím

způsobit úraz elektrickým proudem.

l) Uvedená emise vibrací byla změřena pomocí

standardních měřicích metod. Hodnota emise

vibrací se může změnit při používání zařízení v jiných

okolních podmínkách.

4. Zásady používání

Rázový utahovák je nářadí určené k zašroubování,

vyšroubování a utahování šroubů, matic a jiných

upevňovacích prvků.

Odpovědnost za veškeré škody vzniklé v důsledku

použití zařízení v rozporu s určením nese uživatel.

4.1 Popis zařízení

1. Přepínač směru otáček

2. Rukojeť

3. Akumulátor

4. Blokovací tlačítko akumulátoru

5. Tlačítko On/O

6. Kontrolky stavu nabití akumulátoru

7. LED podsvícení

8. Nástrojový držák

9. Pouzdro

1. VŠEOBECNÝ POPIS

Návod slouží jako nápověda pro bezpečné a spolehlivé

používání. Výrobek je navržen a vyroben přesně podle

technických údajů s použitím nejnovějších technologií

a komponentů a se zachováním nejvyšších jakostních

standardů.

Výrobek splňuje požadavky příslušných

bezpečnostních norem.

Před použitím se seznamte s návodem.

Recyklovatelný výrobek.

Používejte ochranu sluchu. Vystavení se hluku

může vést ke ztrátě sluchu.

Pro zajištění dlouhého a spolehlivého fungování zařízení

provádějte pravidelný servis a údržbu v souladu s pokyny

uvedenými v tomto návodu. Technické údaje a specikace

uvedené v návodu k obsluze jsou aktuální. Výrobce si

vyhrazuje právo provádět změny pro zvýšení kvality.

Vzhledem k technickému pokroku a možnosti omezení

hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí

vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

Vysvětlení symbolů

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE

TENTO NÁVOD A SNAŽTE SE JEJ POCHOPIT.

POZOR! Ilustrace v tomto návodu mají náhledovou

povahu, a v některých detailech se od skutečného

vzhledu stroje mohou lišit.

Originálním návodem je německá verze návodu. Ostatní

jazykové verze jsou překladem z německého jazyka.

2. Bezpečnost používání

Elektrická zařízení:

POZNÁMKA! Přečtěte si všechny bezpečnostní

pokyny a návody. Nedodržování pokynů může

vést k úrazu elektrickým proudem, požáru a/nebo

těžkému úrazu nebo smrti.

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních

pokynech a návodu se vztahuje na Rázový utahovák.

Zařízení nepoužívejte v prostředí s velmi vysokou

vlhkostí/v přímé blízkosti nádrží s vodou. Zařízení

nenořte do vody. Nebezpečí úrazu elektrickým proudem!

Nezakrývejte vstupní a výstupní otvory vzduchu.

Nevkládejte ruce a předměty dovnitř zařízení, které je

v provozu!

3.1 Elektrická bezpečnost

Týká se nabíječky akumulátoru:

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku

neupravujte žádným způsobem. Originální zástrčky

a příslušné zásuvky snižují nebezpečí úrazu

elektrickým proudem.

b) Nedotýkejte se uzemněných předmětů jako jsou

trubky, topidla, kamna a chladničky. Je-li vaše

tělo uzemněno, existuje zvýšené nebezpečí úrazu

elektrickým proudem v následku působení deště,

mokrého povrchu a práce se zařízením ve vlhkém

prostředí. Proniknutí vody do zařízení zvyšuje

nebezpečí jeho poškození a úrazu elektrickým

proudem.

c) Napájecí kabel nepoužívejte na jiné účely, než na

které je určen. Nikdy jej nepoužívejte k přenášení

zařízení nebo k vytahování zástrčky ze síťové

zásuvky. Držte jej mimo dosah tepla, oleje, ostrých

hran nebo rotujících dílů. Poškozené nebo zamotané

elektrické napájecí kabely zvyšují nebezpečí úrazu

elektrickým proudem.

d) Při práci se zařízením venku používejte prodlužovací

kabely pro venkovní použití. Použití vhodného

prodlužovacího kabelu snižuje nebezpečí úrazu

elektrickým proudem.

e) Pokud nelze předejít práci ve vlhkém prostředí,

používejte proudový chránič (RCD). Používání RCD

snižuje nebezpečí úrazu elektrickým proudem.

3.2 Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a dobré osvětlení.

Nepořádek nebo špatné osvětlení mohou vést k

úrazům. Buďte bdělí, sledujte, co se děje a při práci se

zařízením zachovávejte zdravý rozum.

b) Se zařízením nepracujte ve výbušném prostředí,

například v přítomnosti hořlavých kapalin, plynů nebo

prachu. Zařízení vytvářejí jiskření, skrze které může

dojít ke vznícení prachu nebo výparů.

c) Pokud zjistíte, že zařízení nepracuje správně, nebo

je poškozeno, ihned jej vypněte a nahlaste to

autorizované osobě.

d) Pokud máte pochybnosti co se týče správného

fungování zařízení, kontaktujte servis výrobce.

e) Opravy zařízení může provádět pouze servis výrobce.

Opravy neprovádějte sami!

f) V případě vzniku požáru používejte k hašení zařízení

pod napětím pouze práškové nebo sněhové hasicí

přístroje (CO2).

g) Na pracovišti se nesmí zdržovat děti a nepovolané

osoby. (Nepozornost může způsobit ztrátu kontroly

nad zařízením).

PAMATUJTE! Při práci se zařízením chraňte děti

a jiné nepovolané osoby.

3.3 Osobní bezpečnost

a) Nepoužívejte elektrické nářadí, jste-li unaveni nebo

pod vlivem drog, alkoholu nebo léků, které mají

negativní vliv na schopnost obsluhovat zařízení.

b) Při práci se zařízením buďte pozorní a řiďte se

zdravým rozumem. Chvilka nepozornosti při práci

může vést k vážnému úrazu.

c) Používejte osobní ochranné pomůcky

vyžadované pro práci se zařízením, specikované

v bodě 1 vysvětlením symbolů. Používání vhodných,

certikovaných osobních ochranných prostředků

snižuje nebezpečí úrazu.

d) Zabraňte náhodnému spuštění. Ujistěte se, že je

spínač ve vypnuté poloze před připojením zařízení

k napájecímu zdroji.

e) Nepřeceňujte své síly. Po celou dobu práce udržujte

stabilní postoj a rovnováhu. To umožňuje lepší

ovládání zařízení v neočekávaných situacích.

f) Nenoste volné oblečení či šperky. Vlasy, oděv

a rukavice udržujte v bezpečné vzdálenosti od

rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy

mohou být zachyceny rotujícími díly.

g) Odstraňte veškeré seřizovací nástroje nebo klíče před

zapnutím zařízení. Nástroje nebo klíče ponechané

v rotujících dílech zařízení mohou způsobit vážný

úraz.

3.4 Bezpečné používání zařízení

a) Zařízení nepřetěžujte. Používejte správný typ nářadí.

Správně vybrané nářadí lépe a bezpečněji provede

práci, pro kterou bylo navrženo.

b) Zařízení nepoužívejte, pokud ho nemůžete zapnout

a vypnout spínačem. Zařízení, které nelze ovládat

spínačem, je nebezpečné a musí být opraveno.

c) Nepoužívaná zařízení uchovávejte mimo dosah dětí

a osob, které nejsou seznámeny se zařízením nebo

návodem k obsluze. Zařízení v rukou nezkušených

uživatelů je nebezpečné.

d) Zařízení udržujte v perfektním technickém stavu.

Kontrolujte před každou prací, zda zařízení či jeho

jednotlivé rotující díly nejsou poškozeny (popraskané

součásti nebo jiné okolnosti, které mohou mít vliv na

chod zařízení). V případě poškození dejte zařízení

opravit před použitím.

e) Zařízení neuchovávejte v dosahu dětí.

f) Opravu a údržbu zařízení smí provádět pouze

kvalikovaní odborníci za výhradného použití

originálních náhradních dílů. Zajistí to bezpečné

používání.

g) Pro zachování navržené mechanické integrity

zařízení neodstraňujte předem namontované kryty

nebo nevyšroubovávejte šrouby.

h) Při přepravě a přenášení zařízení z místa skladování

na místo používání berte v úvahu zásady bezpečnosti

a ochrany zdraví při práci pro manuální přenášení

platné v zemi, ve kterém se zařízení používá.

i) Zabraňte situaci, kdy se zapnuté zařízení zastaví

vlivem nadměrného zatížení. Může to způsobit

přehřátí hnacích součástí a následné poškození

zařízení.

4.2 Příprava k práci

Nabíjení akumulátoru

Upozornění: Akumulátor vždy vkládejte/vytahujte při

vypnutém zařízení.

• Stiskněte blokovací tlačítko (4) a vysuňte akumulátor

ze zařízení.

• Nabíječku připojte k napájení.

• Akumulátor připojte k nabíječce. Na nabíječce se

rozsvítí červená LED kontrolka. Nabíječka může

být teplá a vydávat zvuk připomínající bzučení. Je

to normální jev, které neznačí nesprávnou funkci

zařízení.

• Pokud je akumulátor plně nabit, na nabíječce se

rozsvítí zelená kontrolka. Odpojte nabíječku od

napájení, akumulátor vložte zpět do zařízení.

Montáž pracovního nástroje

• Před montáží a demontáží pracovního nástroje se

ujistěte, že je zařízení vypnuto.

• Vždy používejte pracovní nástroj s vhodnými

rozměry.

• MSW-CIW18VL:

Montážní nástavec přiložené v příslušenství má

ochranu v podobě pojistného zámku.

NÁVOD K OBSLUZE

12 13

Rev. 06.03.2018 Rev. 06.03.2018

Produit recyclable.

Serre-tête anti-bruit obligatoire.

Pokud chcete namontovat pracovní nástroj, vložte

jej do nástrojového držáku, aby se otvory v nástroji

a rukojeti překrývaly. Odtáhněte gumovou součástku,

abyste viděli jeden z otvorů, vložte do něj pojistný

zámek, otvor zakryjte zpět gumovou součástkou.

Chcete-li nástroj demontovat, postupujte stejným

způsobem: odtáhněte prstenec, vyjměte pojistný

zámek, vytáhněte pracovní nástroj.

LIKVIDACE OPOTŘEBENÝCH ZAŘÍZENÍ

Po ukončení doby používání nevyhazujte tento výrobek

společně s komunálním odpadem, ale odevzdejte jej

k recyklaci do sběrny elektrických a elektronických zařízení.

O tom informuje symbol umístěný na zařízení, v návodě

k obsluze nebo na obalu. Komponenty použité v zařízení

jsou vhodné pro zužitkování v souladu s jejich označením.

Díky zužitkování, recyklaci nebo jiným způsobům

využití opotřebených zařízení významně přispíváte

k ochraně životního prostředí. Informace o příslušné sběrně

opotřebených zařízení poskytne místní obecný nebo

městský úřad.

• MSW-CIW18V: potáhněte pouzdro, vložte pracovní

nástroj, uvolněte pouzdro. Chcete-li nástroj

demontovat, potáhněte pouzdro a vytáhněte jej.

4.3 Práce se zařízením

ZAPNUTÍ ZAŘÍZENÍ

Chcete-li zařízení zapnout, stiskněte a přidržte tlačítko On/

O (5), po uvolnění tlačítka se zařízení vypne.

Kontrolka podsvícení se automaticky rozsvítí po stisknutí

tlačítka On/O a zhasne po jeho uvolnění.

Změna směru otáčení

Zařízení má možnost změny směru otáčení vlevo/vpravo.

Změnu můžete provést přesunutím přepínače (1) do krajní

levé nebo pravé polohy. Směr otáčení můžete měnit pouze

a výlučně při vypnutém zařízení.

Střední poloha přepínače (1) uzamkne zařízení proti

náhodnému zapnutí.

Stav nabití akumulátoru

Kontrolky (6) indikují stav nabití akumulátoru.

Plně nabitý akumulátor: všechny kontrolky svítí, nízká

úroveň nabití: svítí jedna kontrolka.

4.4 Čištění a údržba

• Před každým čištěním vytáhněte akumulátor ze zařízení.

• K čištění povrchu používejte výhradně prostředky

neobsahující žíravé látky.

• Ventilační otvory čistěte pomocí štětečku

a stlačeného vzduchu.

• Pokud zařízení nebudete používat delší dobu,

vytáhněte z něj baterii.

• Zařízení skladujte na suchém a chladném místě,

chráněném proti vlhkosti a přímému slunečnímu

záření.

NÁVOD K BEZPEČNÉMU ODSTRANĚNÍ AKUMULÁTORŮ

A BATERIÍ.

V zařízení se používají lithium iontové akumulátory 18V.

Vybité baterie vyjměte ze zařízení, postupujte v opačném

pořadí než při vkládání. Vybité baterie odevzdejte do

sběrny odpadů.

Description des

paramètres

Valeur de paramètre

Nom du

produit

Visseuse à chocs

Modèle MSW-CIW18VL MSW-CIW18V

Type de batterie Lithium-Ion 18

V 1500mAh

Lithium-Ion 18V

1300mAh

Tension

nominale [V]/

Fréquence [Hz]

du chargeur de

batterie

230/50

Vitesse de

rotation (à vide)

[tours/min]

0÷2200 0÷2500

Nombre de

coups

[coups/min]

0÷2700 0÷3000

Couple maximal

[Nm]

240 110

Porte-outil Six pans 1/2'' Six pans 1/4''

Exposition aux

vibrations

<2,5 m/s2

Dimensions

LxIxH [mm]

225x90x215 155x74x210

DÉTAILS TECHNIQUES

Le produit est conforme aux normes de sécurité

en vigueur.

Veuillez lire attentivement ces instructions

d'emploi.

1. DESCRIPTION GÉNÉRALE

Le manuel est conçu comme un guide pour une utilisation

sûre et able. Le produit a été strictement conçu et

fabriqué selon les spécications techniques établies et

avec l'utilisation des technologies et des composants les

plus modernes, ainsi qu’en conformité avec les plus hauts

standards de qualité.

AVANT LA MISE EN SERVICE, LES INSTRUCTIONS

D’UTILISATION DOIVENT ÊTRE LUS ET COMPRISES

DE FAÇON PRÉCISE.

Pour garantir un fonctionnement durable et able de

l'appareil, une attention particulière doit être portée

à la manipulation et à l'entretien correct, conformément

aux instructions données dans ce manuel. Les données

techniques et spécications présentes dans ce manuel

sont actuellement en vigueur. Le fabricant se réserve

le droit d'apporter des modications dans le cadre de

l'amélioration de la qualité. En prenant en compte les

progrès techniques et la réduction des bruits, l'appareil

a été conçu et fabriqué de façon à maintenir le niveau le

plus bas possible des risques causés par l'émission de bruit.

Explication des symboles

ATTENTION! Certaines illustrations, présentes

dans cette notice, peuvent diérer de la véritable

apparence de l‘appareil.

La version originale de ce manuel a été rédigée en allemand.

Les autres versions sont des traductions de l‘allemand.

2. SÉCURITÉ D'EMPLOI

Appareils électriques:

ATTENTION! Lisez attentivement toutes les

consignes de sécurité et toutes les instructions. Le

non-respect des avertissements et instructions peut

entraîner des chocs électriques, des incendies et/

ou des blessures graves ou la mort.

Le terme « appareil » ou «produit» dans les avertissements

ou la description du manuel se rapporte à la visseuse

à chocs. N'utilisez pas l'appareil dans des pièces où

l'humidité est très élevée/à proximité immédiate de

récipients d'eau. L'appareil ne doit en aucun cas être

mouillé. Danger de choc électrique! Ne pas recouvrir les

entrées et sorties d'air. Ne pas poser les mains ou des

objets dans l'appareil en fonctionnement!

3.1 Sécurité électrique

Indication concernant le chargeur de batterie:

a) La che de l'appareil doit être adaptée à la prise de

courant. Ne modiez d'aucune façon la che. La che

d'origine et la prise adaptée réduisent le risque d'un

choc électrique.

b) Évitez de toucher à des éléments mis à la terre tels

que des conduites, des radiateurs, des fours et des

réfrigérateurs. Le risque d'un choc électrique est plus

élevé si votre corps est mis à la terre en présence des

rayons directs du soleil, sur des surfaces mouillées

et dans un environnement humide. De l'eau

s'introduisant dans l'appareil augmentent le risque

de dommages et de chocs électriques

c) N'utilisez pas le câble de façon inappropriée. Ne

l'utilisez jamais pour porter l'appareil ou ne tirez pas

dessus pour retirer la che. Placez le câble à l'abri

de la chaleur, de l'huile de bords coupants ou de

pièces mobiles. Des câbles endommagés ou soudés

augmentent le risque d'un choc électrique.

d) Lorsque vous travaillez à l'extérieur, utilisez une

rallonge pour la zone extérieure. L'utilisation

d'une rallonge pour l’extérieur réduit le risque

d’électrocution.

e) Lorsque vous utilisez l’appareil dans un

environnement humide, utilisez un disjoncteur

diérentiel (RCD). Un RCD réduit le risque

d’électrocution.

3.2 SÉCURITÉ SUR LE LIEU DE TRAVAIL

a) Gardez votre poste de travail propre et bien éclairé.

Un désordre ou un mauvais éclairage peuvent

conduire à des accidents. Soyez prévoyant, observez

ce qui est fait et utilisez l'appareil avec un peu de bon

sens.

b) N'utilisez pas l'appareil dans des zones à risque

d'explosion, par exemple en présence de liquides

inammables, de gaz ou de poussière. Les appareils

produisent des étincelles qui peuvent enammer la

poussière ou les vapeurs.

MANUEL D‘UTILISATION

14 15

Rev. 06.03.2018 Rev. 06.03.2018

• Appuyer sur le bouton de verrouillage (4) et retirer

l'accumulateur de l'appareil.

• Brancher le chargeur à l'alimentation électrique.

• Connecter l'accumulateur au chargeur. Le voyant

LED rouge sur le chargeur s'allume. Le chargeur peut

être chaud et émettre un bourdonnement. Ceci est

normal et n'est pas un signe d'une méthode de travail

incorrecte.

• Lorsque l'accumulateur est complètement chargé, Le

voyant LED vert sur le chargeur s'allume. Débrancher

le chargeur et remettre l'accumulateur dans l'appareil.

Montage de la pointe de travail

• Assurez-vous avant le montage/démontage de la

pointe de travail que l'appareil est éteint.

• Utilisez toujours des pointes de travail de taille

appropriée.

• MSW-CIW18VL:

Le dispositif de montage contenu dans les accessoires

dispose d'une protection supplémentaire sous la

forme d'un boulon de verrouillage. Pour monter

la pointe de travail, celle-ci doit être placée sur le

porte-outil de telle façon que les ouvertures dans

la pointe et dans la poignée coïncident. Soulever un

peu la bague en caoutchouc, pour dégager une des

ouvertures, insérer la goupille de sécurité et recouvrir

l'ouverture avec la bague en caoutchouc. Pour le

démontage, procéder de la même façon: ouvrez la

bague, enlevez la goupille, puis la pointe.

État de charge de la batterie

Les diodes (6) informent l'utilisateur de l'état de charge de

la batterie.

Batterie pleine: toutes les LED s'allument – Niveau de charge

faible: une LED est allumée.

4.4 NETTOYAGE ET ENTRETIEN

• Avant chaque nettoyage, retirez l'accumulateur de

l'appareil.

• Utilisez uniquement des produits de nettoyage sans

substances corrosives pour nettoyer la surface.

• Les ouvertures de ventilation sont à nettoyer avec un

pinceau et de l'air comprimé.

• Ne pas laisser la batterie dans l'appareil si le

fonctionnement est interrompu pour une plus longue

période.

• Gardez l'appareil dans un endroit sec et frais, à l'abri

de l'humidité et de la lumière directe du soleil.

ÉLIMINATION SÛRE D'ACCUMULATEURS ET DE BATTERIES

L'appareil est équipé d'une batterie lithium-ion 18 V.

Démontez les batteries usagées de l'appareil en suivant la

même procédure que pour l'installation.

Pour l'élimination, faire suivre à l'institution/l'entreprise

compétente en la matière.

ÉLIMINATION DES APPAREILS USAGÉS

A la n de sa durée d'utilité, ce produit ne doit pas être jeté

dans les ordures ménagères normales, mais il doit être rendu

à l'installation de collecte et de recyclage pour appareils

électriques et électroniques.

Le symbole sur le produit, sur la notice d'utilisation ou

sur l'emballage vous informe à ce sujet. Les matériaux

utilisés dans l'appareil sont recyclables conformément

à leur désignation. En réutilisant ou en utilisant à nouveau

des matériaux ou par d'autres formes d'utilisation

d'appareils usagés, vous contribuez de manière importante

à la protection de notre environnement. Les administrations

locales vous fournissent les informations concernant les

centres d'élimination.

Rev. 06.03.2018

• MSW-CIW18V: Tirer sur la bague, insérer la pointe de

travail et relâcher la bague. Pour le démontage, tirer

sur la bague et retirer la pointe.

4.3 Travail avec l'appareil

METTRE L'APPAREIL EN MARCHE

Pour mettre l'appareil en marche, appuyez sur la touche

Marche/Arrêt (5) et maintenez-la enfoncée; l'appareil est

mis à l'arrêt en relâchant la touche.

L'éclairage de fond s'allume automatiquement lorsque la

touche de marche/arrêt est appuyée et s'éteint lorsque la

touche est relâchée.

Changement du sens de rotation

L'appareil dispose de l'option de changement de sens de

rotation gauche/droite. La sélection se fait par mouvement

du commutateur (1) dans la position à fond à gauche

ou à fond à droite. Ne changez le sens de rotation que

lorsque l'appareil est à l'arrêt. La position du milieu du

commutateur (1) bloque l'appareil, le protégeant d'une

mise en marche par erreur.

MSW-CIW18VL MSW-CIW18V

652

16 Rev. 06.03.2018

d) Gardez l'appareil dans un parfait état. Avant chaque

travail, vériez qu'il ne présente pas de dommages

généraux ou des dommages aux pièces mobiles.

e) Gardez l'appareil hors de portée des enfants.

f) La réparation et l'entretien d'appareils doivent être

exclusivement eectués par un personnel spécialisé

qualié et avec des pièces de rechange originales.

Une utilisation en toute sécurité est ainsi garantie.

g) An de garantir l'intégrité de fonctionnement prévue

de l'appareil, les couvercles et vis montés en usine ne

doivent pas être retirés.

h) Lors du transport et du déplacement de l'appareil du

lieu de stockage au lieu d'utilisation, les consignes de

sécurité et d'hygiène pour la manutention manuelle

pour le pays dans lequel l'appareil va être utilisé sont

à prendre en compte.

i) Évitez les situations dans lesquelles l'appareil

arrête de marcher en plein fonctionnement

sous une lourde charge. Ceci peut entraîner une

surchaue des éléments de transmission et donc un

endommagement de l'appareil.

j) Ne touchez à aucune pièce ou pièce accessoire

mobile, à moins de déconnecter l'appareil du réseau.

k) Tenez l'appareil par la poignée isolée. La pointe de

travail en métal peut provoquer un choc électrique

au contact d'une ligne conductrice de courant.

l) La valeur de l'émission vibratoire indiquée est

mesurée avec des méthodes de mesures standards.

La valeur de l'émission vibratoire peut changer,

lorsque l'appareil est utilisé dans d'autres conditions

ambiantes.

4. CONDITIONS D'UTILISATION

La visseuse à chocs est un appareil conçu pour visser, serrer

et desserrer des vis, des écrous, des éléments de xation, etc.

L'utilisateur est seul responsable de tout dommage

causé par une mauvaise utilisation.

4.1 Description de l'appareil

1. Inverseur de sens de rotation

2. Poignée

3. Accumulateur

4. Touche de verrouillage

5. Touche Marche/Arrêt

6. LED d'indication de l'état de charge des batteries

7. Éclairage de fond LED

8. Porte-outil

9. Bague

4.2 Préparation au fonctionnement

Recharge des accumulateurs

Indication: Mettre ou enlever l'accumulateur seulement

lorsque l'appareil est éteint.

c) En cas de dommage ou de dysfonctionnement,

l'appareil doit immédiatement être mis en arrêt et

une personne autorisée doit être prévenue.

d) Si vous n'êtes pas sûr que l'appareil fonctionne

correctement, adressez-vous au service du fabricant.

e) Les réparations doivent exclusivement être faites

par le service du fabricant. Ne pas eectuer de

réparations soi-même!

f) En cas d'incendie ou de feu, n'utiliser que des

extincteurs à poudre ou à dioxyde de carbone (CO2).

g) Les enfants et personnes non autorisées ne doivent

pas être présentes sur le lieu de travail (une inattention

peut entraîner une perte du contrôle de l'appareil).

INDICATION! Les enfants et personnes non

impliquées doivent être protégés lors du travail avec

cet appareil.

3.3 Sécurité personnelle

a) Il n'est pas autorisé de faire fonctionner l'appareil

en état de fatigue, de maladie, sous inuence

d'alcool, de drogues ou de médicaments, si ces états

réduisent l'aptitude à se servir de l'appareil.

b) Soyez attentifs et faites preuve de bon sens en vous

servant de l'appareil. Un moment d'inattention

durant le travail peut conduire à des blessures

graves.

c) Utilisez l'équipement de protection individuelle

requis pour le fonctionnement de l'appareil,

conformément aux conditions spéciées au

point 1 concernant les explications des symboles.

L'utilisation d'un équipement de protection

individuelle approprié et certié réduit le risque de

blessures.

d) An d'éviter une mise en marche accidentelle,

assurez-vous que l'interrupteur est en position

d'arrêt avant de connecter l'appareil à une source

d'alimentation.

e) Ne surestimez pas vos capacités. Gardez l'équilibre

et adoptez une bonne position durant le travail.

Cela vous permet d'avoir un meilleur contrôle sur

l'appareil en cas de situation inattendue.

f) Ne portez pas de vêtements amples ou de bijoux.

Gardez les cheveux, les vêtements et les gants loin

des pièces mobiles. Les vêtements amples, les bijoux

ou les cheveux longs peuvent être saisis par les

pièces mobiles.

g) Retirez les outils de réglage ou les clés avant de

mettre l'appareil en marche. Un outil ou un bouton

qui reste dans une partie rotative de l'appareil peut

causer des blessures.

3.4 Utilisation sûre de l'appareil

a) Ne surchauez pas l'appareil. Utilisez des outils

appropriés pour l'application correspondante.

Un bon choix des appareils permet une meilleure

exécution du travail pour lequel ils sont prévus.

b) N'utilisez pas l'appareil si l'interrupteur de Marche/

Arrêt ne fonctionne pas correctement (ne s'allume

ou ne s'éteint pas). Les appareils qui ne peuvent pas

être contrôlés par interrupteur sont dangereux et

doivent être réparés.

c) Les outils non utilisés sont à conserver hors de portée

des enfants ainsi que des personnes ne connaissant

ni l'appareil lui-même ni la notice correspondante.

De tels appareils peuvent représenter un danger

s'ils sont placés entre les mains de personnes

inexpérimentées.

Parametro |

Descrizione

Parametro | Valore

Nome del

prodotto

Avvitatrice a impulsi

Modello MSW-CIW18VL MSW-CIW18V

Batteria Agli ioni di

litio18V 1500mAh

Agli ioni di litio

18V 1300mAh

Tensione[V~]/

Frequenza

[Hz] del

caricabatterie

230/50

Numero di giri

(senza carico)

[giri/min]

0÷2200 0÷2500

Numero di colpi

[S/min]

0÷2700 0÷3000

Massimo

Newton per

metro [Nm]

240 110

Supporto punte Esagonale 1/2'' Esagonale 1/4''

Oscillazioni <2,5 m/s2

Dimensioni

HxPxL [mm]

225x90x215 155x74x210

DETTAGLI TECNICI

MSW-CIW18VL MSW-CIW18V

652

d) Mantenere il dispositivo in perfette condizioni. Prima

dell´utilizzo assicurarsi che il dispositivo non presenti

componenti danneggiate e che le parti mobili

funzionino correttamente (qualsiasi guasto o difetto

potrebbe compromettere la sicurezza dell´utente).

Se il dispositivo è danneggiato è necessario ripararlo

prima dell´utilizzo.

e) Tenere il dispositivo fuori dalla portata dei bambini.

f) La riparazione e la manutenzione del dispositivo

devono essere eseguite esclusivamente da personale

qualicato e impiegando soltanto parti di ricambio

originali. Ciò rende questo avvitatore un dispositivo

sicuro.

g) Per garantirne il corretto funzionamento non

rimuovere le componenti e le viti assemblate durante

il processo di fabbricazione del dispositivo.

h) Durante il trasporto assicurarsi di rispettare le

normative in materia di sicurezza e igiene vigenti nel

Paese in cui si utilizza questo dispositivo.

i) Evitare situazioni per cui il dispositivo se viene

sovraccaricato si arresta. Ciò può causare il

surriscaldamento dei suoi componenti, nonchè

danneggiare il dispositivo.

j) Non toccare nessuna parte mobile o accessorio senza

aver prima scollegato l'unità dalla presa elettrica.

k) Tenere il dispositivo dall´impugnatura isolata. La

punta in metallo dell´avvitatore può provocare

scosse elettriche se viene a contatto con un lo sotto

tensione.

l) Il valore di emissione delle vibrazioni viene misurato

con metodi di misura standard. Il valore di emissione

delle vibrazioni può variare se il dispositivo viene

impiegato in condizioni ambientali diverse.

4. Modalità d'uso

L´avvitatore a impulsi è un dispositivo concepito per

avvitare, serrare, allentare viti, dadi e altri componenti di

ssaggio.

L'utente è il solo e unico responsabile dei danni causati

da un utilizzo improprio del dispositivo.

4.1 Descripción del dispositivo

1. Interruttore direzione di rotazione

2. Impugnatura

3. Batteria

4. Pulsante blocco

5. Pulsante accensione/spegnimento

6. LED per visualizzare il livello della batteria

7. Retroilluminazione a LED

8. Supporto punte

9. Boccola

e) Soltanto i tecnici del Servizio Clienti del produttore

sono autorizzati a riparare il dispositivo. Non riparare

il dispositivo autonomamente!

f) In caso di incendio utilizzare per l´estinzione delle

amme solo estintori a polvere o ad anidride

carbonica (CO2).

g) Mantenere i bambini e le persone non autorizzate

lontane dall´ambiente in cui si utilizza il dispositivo.

(La disattenzione può provocare la perdita del

contollo del dispositivo).

AVVERTENZE! Mantenere i bambini e le persone

non autorizzate al sicuro.

3.3 SICUREZZA DELLE PERSONE

a) Non è permesso l'uso del dispositivo in stato di

aaticamento, malattia, sotto eetto di alcol, droghe

o farmaci. Queste condizioni potrebbero limitare la

capacità di attenzione e concentrazione.

b) Prestare il massimo dell´attenzione e usare sempre

il buon senso durante l´utilizzo del dispositivo. È

suciente un momento di disattenzione durante

l´utilizzo del dispositivo per correre il rischio di gravi

lesioni.

c) Utilizzare dispositivi di sicurezza individuali necessari

per il funzionamento del dispositivo conformemente

alle speciche di cui al punto 1 riportate alla voce

denizione simboli di questo manuale. L´impiego di

dispositivi di protezione adeguati e certicati riduce

il rischio di lesioni.

d) Per evitare la messa in funzione accidentale

del dispositivo, prima di collegare la spina di

alimentazione alla presa, accertarsi che l´interruttore

di accensione sul dispositivo non sia azionato.

e) Non sopravvalutare le proprie capacità. Mantenere

il proprio corpo in equilibrio e bilanciato durante

l´utilizzo del dispositivo. In questo modo è possibile

avere un maggiore controllo sul dispositivo in caso

di imprevisti.

f) Non indossare vestiti larghi o gioielli. Mantenere

i capelli, gli indumenti e i guanti lontano dalle

componenti in movimento del dispositivo. Vestiti

larghi, gioielli o capelli lunghi possono impigliarsi

nelle componenti in movimento del dispositivo.

g) Prima di accendere il dispositivo assicurarsi di

rimuovere tutte le attrezzature e le chiavi di

assemblaggio. Se un utensile o una chiave rimane in

prossimità delle parti mobili del dispositivo si corre il

rischio di lesioni gravi.

3.4 Utilizzo sicuro del dispositivo

a) Non surriscaldare il dispositivo. Utilizzare attrezzature

adeguate al tipo di impiego. Attrezzature adeguate

hanno un rendimento migliore.

b) Non utilizzare il dispositivo se l'interruttore ON/

OFF non funziona correttamente (non accendere

o spegnere). Dispositivi che non rispondono ai

comandi degli interruttori sono pericolosi, non

funzionano correttamente e devono essere dunque

riparati.

c) Gli utensili inutilizzati devono essere tenuti fuori dalla

portata dei bambini e delle persone che non hanno

familiarità con il dispositivo e che non hanno letto

questo manuale. Nelle mani di persone inesperte

questo dispositivo può essere pericoloso.

Questo prodotto è conforme alle normative

vigenti in materia di sicurezza.

Leggere attentamente le seguenti avvertenze.

Prodotto riciclabile

Indossare una protezione per proteggere

l´udito.

1. DESCRIZIONE GENERALE

Questo manuale è stato pensato per consentire di

utilizzare il dispositivo in tutta sicurezza. Il prodotto è stato

progettato e fabbricato seguendo rigorose speciche

tecniche e ricorrendo alle più recenti tecnologie. Tutte le

fasi del processo produttivo sono state eseguite nel pieno

rispetto di elevati standard qualitativi.

PRIMA DELL´UTILIZZO LEGGERE ATTENTAMENTE

E COMPRENDERE LE ISTRUZIONI RIPORTATE IN

QUESTO MANUALE.

Anchè questo dispositivo sia un prodotto adabile che

duri nel tempo leggere accuramente le seguenti istruzioni

d´uso e di manutenzione: Le speciche e i dettagli tecnici

riportati in questo manuale sono il risultato di costanti

veriche e aggiornamenti. Il produttore si riserva il diritto

di apportare eventuali modiche al ne di migliorare la

qualità del prodotto. Questo dispositivo è stato realizzato

ricorrendo alle più moderne tecnologie in materia di

riduzione dell´inquinamento acustico per portare al

minimo l´emissione di rumori.

Denizione simboli

IMPORTANTE! Le immagini contenute in questo

manuale sono puramente indicative e potrebbero

dierire dal prodotto.

La versione originale di questo manuale è in lingua tedesca.

Ulteriori versioni sono traduzioni dal tedesco.

2. Norme di sicurezza

Dispositivi elettronici:

ATTENZIONE! Leggere attentamente tutte le

istruzioni di sicurezza. La mancata osservanza delle

seguenti avvertenze può provocare scosse elettriche,

incendi, lesioni gravi o condurre alla morte.

Il termine "dispositivo" o "prodotto" riportato nelle

avvertenze e nella descrizione del manuale si riferisce all

avvitatore a impulsi. Non utilizzare il dispositivo in ambienti

eccessivamente umidi o nelle immediate vicinanze di

contenitori d'acqua. Non bagnare il dispositivo. Attenzione!

Pericolo di folgorazione! Non coprire i punti d´ingresso e di

uscita dell'aria. Quando il dispositivo è in funzione tenere

lontano le mani o altri oggetti dalla punta del dispositivo!

3.1 Sicurezza elettrica

Avvertenze caricamento batteria:

a) La spina del dispositivo deve essere compatibile

con la presa. Non cambiare la spina del dispositivo

in nessun caso. Spine e prese adeguate riducono il

rischio di scosse elettriche.

b) Evitare di toccare componenti su cui è stata eettuata

una messa a terra come tubature, termosifoni, forni

e frigoriferi. Sussiste l´elevato rischio di una scossa

elettrica se il corpo entra in contatto con superci

bagnate o ambienti umidi. Se l`acqua entra in

contatto con il dispositivo ciò aumenta il rischio di

lesioni e scosse elettriche.

c) Non utilizzare il cavo in modo non appropriato. Non

utilizzare mai il cavo per trasportare il dispositivo

o per rimuovere la spina. Mantenere il cavo lontano

da spigoli taglienti, olio, fonti di calore e dalle parti

in movimento del dispositivo. Cavi danneggiati

o saldati aumentano il rischio di scosse elettriche.

d) Se il dispositivo viene utilizzato all´aperto impiegare

una prolunga adatta per uso esterno. L´impiego di

una prolunga adatta per uso esterno riduce il rischio

di scosse elettriche.

e) Se non si può evitare di impiegare il dispositivo

in un ambiente umido assicurarsi di utilizzare

un interruttore dierenziale/salvavita (RCD).

L´interruttore dierenziale riduce il rischio di scosse

elettriche.

3.2 Sicurezza sull´ambiente di lavoro

a) Mantenere l´ambiente di lavoro pulito

e ben illuminato. Un ambiente di lavoro disordinato

e con scarsa illuminazione può aumentare il rischio

d´incidenti. Durante l´impiego del dispositivo

prestare la massima attenzione e ricorrere sempre al

buon senso.

b) Non utilizzare il dispositivo in ambienti a elevato

rischio di esplosioni come in presenza di liquidi,

polveri o gas inammabili. Il dispositivo genera

scintille che a contatto con polveri o vapori

potrebbero provocare esplosioni.

c) In caso di guasti o difetti spegnere immediatamente

il dispositivo e segnalare il problema a personale

qualicato.

d) Se non si è sicuri del corretto funzionamento

del dispositivo rivolgersi al Servizio Clienti del

produttore.

ISTRUZIONI PER L’USO

18 19

Rev. 06.03.2018 Rev. 06.03.2018

4.2 Preparazione all'uso

Come caricare la batteria

Avvertenze: Inserire o rimuovere la batteria solo quando il

dispositivo è spento.

• Premere il pulsante blocco (4) e rimuovere la batteria

dal dispositivo.

• Collegare il caricabatterie alla presa di alimentazione.

• Collegare la batteria al caricabatterie. Il LED rosso

sul caricabatterie si accende. Il caricabatterie può

surriscaldarsi e cominciare a fare un ronzìo. Si tratta di

un fenomeno normale e non indica che il dispositivo

non funziona.

• Quando la batteria è completamente carica, il LED

verde sul caricabatterie si accende. Scollegare il

caricabatterie dalla presa elettrica e reinserire la

batteria nel dispositivo.

Come montare le punte?

• Prima di inserire/rimuovere le punte assicurarsi che il

dispositivo sia spento.

• Impiegare solo punte di dimensioni adeguate.

• MSW-CIW18VL:

Il kit di ancoraggio a muro incluso negli accessori

dispone di una protezione aggiuntiva costituita da

un bullone di ssaggio. Per ssare la punta inserirla

nell´apposito supporto in modo da coprirne l´

apertura. Sollevare leggermente l´anello di gomma in

modo da scoprire una delle aperture. Quindi inserire

la spina di sicurezza e ricoprire nuovamente l´apertura

con l´anello di gomma. Ripetere l´operazione per

smontare: aprire l'anello, rimuovere la spina di

sicurezza e inne la punta.

Livello di carica della batteria

I diodi (6) informano l'utente sullo stato di carica della

batteria. Batteria piena: tutti i LED si accendono – Batteria

scarica: un solo LED si accende.

4.4 PULIZIA E MANUTENZIONE

• Prima di pulire il dispositivo assicurarsi di rimuovere

prima la batteria.

• Per la pulizia delle superci impiegare solo sostanze

non corrosive.

• I fori di ventilazione devono essere puliti con

un´apposita spazzola e aria compressa.

• Se non si utilizza il dispositivo per un lungo periodo

assicuarsi di rimuovere la batteria.

• Conservare il dispositivo in un luogo fresco e asciutto

e lontano dall'esposizione diretta ai raggi solari.

SMALTIMENTO SICURO DI ACCUMULATORI E BATTERIE

I dispositivi sono dotati di batterie agli ioni di litio da 18V.

Rimuovere dal dispositivo le batterie usate seguendo la

stessa procedura utilizzata per inserirle. Per lo smaltimento

rispedire le batterie al produttore o all´ente responsabile.

SMALTIMENTO DEI DISPOSITIVI USATI

Non smaltire questo dispositivo con i normali riuti

domestici ma restituirlo agli appositi centri per la raccolta

e il riciclaggio di apparecchiature elettriche ed elettroniche.

Un apposito simbolo è stato riposto sul prodotto, nel

manuale d´uso o nell´imballaggio. I materiali utilizzati

per la realizzazione del dispositivo possono essere

riciclati. Il recupero e il riciclo di materiali e attrezzature

usate rappresenta un grande contribuiscono per la

tutela dell'ambiente. Informazioni sui rispettivi centri di

smaltimento vengono fornite dalle autorità locali.

• MSW-CIW18V: Estrarre la boccola, inserire la punta

di lavoro e rilasciare le boccole. Per smontare

estrarre la boccola e rimuovere la punta.

4.3 Come si utilizza questo dispositivo?

ACCENSIONE

Per accendere il dispositivo tenere premuto il pulsante On/

O (5). Per spegnere il dispositivo rilasciare il pulsante On/

O. La retroilluminazione si attiva in automatico quando si

preme il pulsante On/O e si disattiva quando il pulsante

viene rilasciato.

Inversione senso di rotazione

Il dispositivo dispone di una modalità che consente di

impostare il senso di rotazione verso sinistra o destra. Basta

posizionare l´apposito pulsante (1) verso sinistra o destra. Il

senso di rotazione può essere invertito soltanto quando il

dispositivo non è in funzione. Se l`interruttore viene lasciato

in posizione centrale (1) il dispositivo rimane bloccato per

impedire che venga azionato accidentalmente.

Parámetros

– descripción

Parámetros – valor

Nombre del

producto

Llave de impacto

Modelo MSW-CIW18VL MSW-CIW18V

Tipo de batería Iones de litio

18V 1500mAh

Iones de litio

18V 1300mAh

Tensión [V ~]/

Frecuencia [Hz]

del cargador para

la batería

230/50

Velocidad de ro-

tación (sin carga)

[RPM]

0÷2200 0÷2500

Golpes por

minuto [S/min]

0÷2700 0÷3000

Momento de

torsión máximo

[Nm]

240 110

Portaherramientas hexagonal 1/2'' hexagonal 1/4''

Nivel de vibración <2,5 m/s2

Dimensiones

AxAxL [mm]

225x90x215 155x74x210

DATOS TÉCNICOS

1. DESCRIPCIÓN GENERAL

Este manual ha sido elaborado para favorecer un empleo

seguro y able. El producto ha sido estrictamente diseñado

y fabricado conforme a las especicaciones técnicas y para

ello se han utilizado las últimas tecnologías y componentes,

manteniendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO,

LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y

ASEGÚRESE DE COMPRENDERLAS.

Para garantizar un funcionamiento duradero y able del

aparato, el manejo y mantenimiento deben llevarse a cabo

de acuerdo con las instrucciones de este manual. Los

datos técnicos y las especicaciones de este manual están

actualizados. El fabricante se reserva el derecho de realizar

modicaciones para mejorar la calidad. Teniendo en cuenta

los avances técnicos en materia de reducción del ruido,

el equipo ha sido diseñado y fabricado para mantener el

riesgo de emisiones sonoras al nivel más bajo posible.

Denizione simboli

El producto cumple con las normas de

seguridad vigentes.

Respetar las instrucciones de uso.

Producto reciclable.

Utilizar protección para los oídos.

¡ADVERTENCIA! En este manual se incluyen fotos

ilustrativas, que podrían no coincidir exactamente

con la apariencia real del dispositivo.

El texto en alemán corresponde a la versión original.

Los textos en otras lenguas son traducciones de las

instrucciones en alemán.

2. Seguridad

Dispositivos eléctricos:

¡ATENCIÓN! Lea todas las instrucciones

e instrucciones de seguridad. La inobservancia de

las advertencias e instrucciones al respecto puede

provocar descargas eléctricas, incendios, lesiones

graves o incluso la muerte.

Conceptos como "aparato" o "producto" en las advertencias

y descripciones de este manual se reeren a la llave de

impacto. No utilizar el aparato en locales con humedad

muy elevada o en las inmediaciones de depósitos de agua.

No permita que el aparato se moje. ¡Peligro de

electrocución! No cubra las entradas ni las salidas de aire.

¡No coloque las manos ni otros objetos sobre el aparato en

funcionamiento!

3.1 Seguridad eléctrica

Advertencia sobre el cargador:

a) El enchufe del aparato debe encajar en la toma de

corriente. No cambie la clavija bajo ningún concepto.

Las clavijas originales y los enchufes convenientes

disminuyen el riesgo de descarga eléctrica.

b) Evite tocar componentes conectados a tierra, como

tuberías, radiadores, hornos y refrigeradores. Existe

un mayor riesgo de descarga eléctrica si su cuerpo

está conectado mediante supercies mojadas

a tierra, bajo la luz solar directa y en ambientes

húmedos. Si entrara agua en el aparato aumentaría

el riesgo de daños y descargas eléctricas.

c) No utilice el cable de manera inadecuada. Nunca tire

de él para desplazar el aparato o para desconectarlo

del enchufe. Por favor, mantenga el cable alejado

de bordes alados, aceite, calor o aparatos en

movimiento. Los cables dañados o soldados

aumentan el riesgo de descargas eléctricas.

d) Cuando trabaje al aire libre, utilice un cable alargador

apto para exteriores. El uso de un cable alargador

para exteriores reduce el riesgo de descargas

eléctricas.

e) En caso de no poder evitar que el aparato se utilice

en un entorno húmedo, utilice un interruptor de

corriente residual (RCD). Con este RCD reduce el

peligro de descargas eléctricas.

3.2 Seguridad en el puesto de trabajo

a) Mantenga el lugar de trabajo limpio y bien iluminado.

El desorden o la mala iluminación pueden provocar

accidentes. Tenga cuidado, preste atención al trabajo

que está realizando y use el sentido común cuando

utilice el dispositivo.

b) No utilice el aparato en atmósferas potencialmente

explosivas, p. ej. en la cercanía de líquidos, gases

o polvo inamables. Los dispositivos generan chispas

que pueden hacer prender el polvo o los vapores.

c) En caso de avería o mal funcionamiento, apague el

aparato y contacte con el servicio técnico autorizado.

d) Si no está seguro de que la unidad funcione

correctamente, póngase en contacto con el servicio

técnico del fabricante.

e) Las reparaciones solo pueden ser realizadas por

el servicio técnico del fabricante. ¡No realice

reparaciones por su cuenta!

MANUAL DE INSTRUCCIONES

20 21

Rev. 06.03.2018 Rev. 06.03.2018

• Conecte el cargador a la fuente de alimentación.

• Conecte la batería al cargador. El LED rojo del cargador

se enciende. El cargador podría estar caliente y emitir

un zumbido. Se trata de una consecuencia normal

y no indica una operación incorrecta.

• Cuando la batería está completamente cargada,

el LED verde del cargador se enciende. Desconecte

el cargador de la fuente de alimentación y vuelva

a colocar la batería en la unidad.

Montaje de la herramienta de trabajo

• Asegúrese de que el aparato esté apagado antes del

montaje/desmontaje de la herramienta.

• Utilice siempre insertos de la medida apropiada.

• MSW-CIW18VL:

El elemento de montaje incluido en los accesorios

dispone de protección adicional en forma de un

perno de bloqueo. Para jar el casquillo, deslícelo

sobre el portaherramientas de la máquina de

forma que las aberturas de ambos se superpongan.

A continuación tire del anillo de goma hacia atrás

para ver las aberturas, inserte el pasador de bloqueo

y vuelva a colocar el anillo en su posición original. Para

desmontar, proceda de forma análoga: tire hacia atrás

del anillo, retire el pasador y luego el casquillo.

4.4 Limpieza y mantenimiento

• Antes de limpiar extraiga la batería del aparato.

• Para limpiar la supercie, utilice solo productos que

no contengan sustancias corrosivas.

• Las aberturas de ventilación deben limpiarse con un

pincel y aire comprimido.

• No deje la batería en la unidad si el funcionamiento

se interrumpe durante mucho tiempo.

• Guarde el aparato en un lugar seco, fresco y protegido

de la humedad y la radiación solar directa.

ELIMINACIÓN SEGURA DE ACUMULADORES Y BATERÍAS

El aparato está equipado con baterías de iones de litio

de 18V. Retire las baterías usadas de la unidad siguiendo

el mismo procedimiento que para la instalación. Para

deshacerse de las baterías acuda a instalaciones/empresas

de eliminación de residuos autorizadas.

ELIMINACIÓN DE DISPOSITIVOS USADOS

Eliminación de aparatos usados. Tras su vida útil, este

producto no debe tirarse al contenedor de basura

doméstico, sino que ha de ser entregado en el punto limpio

correspondiente para recolección y reciclaje de aparatos

eléctricos.

A este respecto informa el símbolo colocado sobre el

producto. Los materiales utilizados en este aparato son

reciclables conforme a su designación. La reutilización de

los equipos usados, el reciclaje de sus materiales y

otras formas de aprovechamiento contribuyen de forma

importante a proteger el medio ambiente. Obtendrá más

información en puntos de reciclaje y administraciones

locales competentes.

Rev. 06.03.2018

• MSW-CIW18V: Retire el casquillo y coloque la

herramienta de trabajo. Para desmontarlo, retire el

casquillo y la punta.

4.3 Manejo del aparato

ENCENDER EL APARATO

Para encender el aparato, mantenga pulsada la tecla (5) de

encendido/apagado. El aparato se encenderá una vez el

mando se suelte.

La retroiluminación se enciende automáticamente cuando

se pulsa el botón de encendido/apagado y se apaga

cuando se suelta.

Cambio de la dirección de rotación

El aparato dispone de cambio de dirección de rotación

a derecha o izquierda. La selección se realiza moviendo el

interruptor (1) hacia izquierda o derecha. Cambie el sentido

de giro solo cuando el aparato esté apagado.

La posición intermedia del interruptor (1) bloquea el

aparato para evitar el funcionamiento accidental.

Estado de carga de batería

Los diodos (6) informan al usuario sobre el estado de carga

de la batería.

Batería llena: todos los LED están encendidos – Batería

baja: solamente brilla un LED.

MSW-CIW18VL MSW-CIW18V

652

22 Rev. 06.03.2018

e) Mantenga la unidad fuera del alcance de los niños.

f) La reparación y el mantenimiento de los equipos

solo pueden ser realizados por personal cualicado

y siempre empleando piezas de repuesto originales.

Esto garantiza la seguridad durante el uso.

g) A n de garantizar la integridad operativa del

dispositivo, no se deben retirar las cubiertas o los

tornillos instalados de fábrica.

h) Al transportar y trasladar el equipo desde su lugar

de almacenamiento hasta su lugar de utilización,

se observarán los requisitos de seguridad e higiene

para la manipulación manual en el país en que se

utilice el equipo.

i) Evite situaciones en las que el aparato tenga

que trabajar en exceso. Esto podría ocasionar el

sobrecalentamiento de sus componentes y, con ello,

daños en el equipo.

j) No toque ninguna pieza móvil o accesorio a menos

que el aparato haya sido desconectado de la

corriente.

k) Sostenga el aparato por el mango aislante. La punta

de metal puede causar una descarga eléctrica si

entrara en contacto con un cable con tensión.

l) El valor especicado de emisión de vibraciones

se determina mediante métodos de medición

normalizados. El valor de emisión de vibración

puede cambiar dependiendo de las condiciones

ambientales en las que se utilice el aparato.

4. Instrucciones de uso

La llave de impacto es un dispositivo para atornillar,

desatornillar y aojar tornillos, tuercas y otros elementos

de jación.

El usuario es responsable de los daños derivados de un

uso inadecuado del aparato.

4.1 Descrizione del dispositivo

1. Conmutador de sentido de giro

2. Asa

3. Batería

4. Botón de bloqueo

5. Pulsador de encendido y apagado

6. LED de estado de batería

7. Retroiluminación LED

8. Portaherramientas

9. Casquillo

4.2 Preparación para el funcionamiento

Carga de la batería

Nota: inserte o retire la batería solamente cuando la unidad

esté apagada.

• Presione el botón de bloqueo (4) y retire la batería de

la unidad.

f) En caso de incendio, utilizar únicamente extintores

de polvo o dióxido de carbono (CO2) para apagar el

aparato.

g) Se prohíbe la presencia de niños y personas no

autorizadas en el lugar de trabajo (la falta de

atención puede llevar a la pérdida de control del

equipo).

¡ADVERTENCIA! Los niños y las personas no

autorizadas deben estar siempre asegurados cuando

trabajen con este equipo.

3.3 Seguridad personal

a) No está permitido utilizar el aparato en estado de

fatiga, enfermedad, bajo la inuencia del alcohol,

drogas o medicamentos, ya que estos limitan la

capacidad de manejo del aparato.

b) Actúe con precaución y use el sentido común

cuando maneje este producto. La más breve falta de

atención durante el trabajo puede causar lesiones

graves.

c) Utilice el equipo de protección personal necesario

para el empleo de este dispositivo, de acuerdo con

las especicaciones del punto 1 de las explicaciones

de los símbolos. El uso de un equipo de protección

personal apropiado y certicado reduce el riesgo de

lesiones.

d) Para evitar una puesta en marcha accidental,

asegúrese de que el interruptor esté apagado antes

de conectarlo a una fuente de alimentación.

e) No sobrestime sus habilidades. Mantenga el

equilibrio durante el trabajo. Esto le da un mejor

control sobre el dispositivo en caso de situaciones

inesperadas.

f) No utilice ropa holgada o adornos, tales como joyas.

Mantenga el cabello, la ropa y los guantes alejados

de las piezas móviles.La ropa holgada, las joyas o el

cabello largo pueden quedar atrapados en las piezas

móviles.

g) Antes de encender el equipo, aleje todas las

herramientas o destornilladores utilizados para su

ajuste. Una herramienta o llave que permanezca

en una parte giratoria del equipo podría causar

lesiones.

3.4 Manejo seguro del aparato

a) No permita que el aparato se sobrecaliente. Utilice

las herramientas apropiadas para cada aplicación. La

correcta selección del aparato para realizar el trabajo

requerido mejora el rendimiento.

b) No utilice la unidad si el interruptor ON/OFF no

funcionara correctamente (no encendiera o apagara).

Los aparatos que no pueden ser controlados por

interruptores son peligrosos, por lo que deben ser

reparados.

c) Mantenga las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con el equipo en sí o no hayan recibido instrucciones

pertinentes para su uso. En manos de personas

inexpertas, este equipo puede representar un peligro.

d) Mantener el aparato en perfecto estado

de funcionamiento. Antes de cada trabajo,

compruébelo en busca de daños generales o en

piezas móviles (fractura de piezas y componentes

u otras condiciones que puedan perjudicar el

funcionamiento seguro de la máquina). En caso de

daños, el aparato debe ser reparado antes de volver

a ponerse en funcionamiento.

DE | EN |PL | FR | IT | ES | CZ

nDoC www.riskCE.pl rev.08-02-2018

EG-Konformitätserklärung | EU Declaration of conformity | Deklaracja zgodności WE |

Déclaration UE de conformité | Dichiarazione di conformità UE | Declaración UE de

conformidad | Prohlášení o shodě ES, 2018/27-02/52

Hersteller (Name, Adresse) | Manufacturer (name, address) | Producent (nazwa, adres) | Fabricant (nom, adresse) |

Produttore (denominazione, sede) | Fabricante (nombre, dirección) | Výrobce (jméno, adresa):

EXPONDO POLSKA SP. Z O.O. SP. K., ul. Dekoracyjna 3, 65-155 Zielona Góra, Poland, EU

Mit voller Verantwortung erkläre ich, dass | declare under his sole responsibility that the product | z pełną

odpowiedzialnością deklaruje, że | Je déclare et affirme que | sotto la mia esclusiva responsabilità, DICHIARO che | Bajo

mi total responsabilidad, declaro que | Na svoji výlučnou odpovědnost prohlašuji, že:

Schlagschrauber | Cordless impact wrench | Wkrętarka

udarowa | Avvitatrice a impulso | Clé à chocs | Llave de impacto | Rázový utahovák

MSW-CIW18VL

000000000000 –999999999999

die Grundanforderungen erfüllt | meets the following essential requirements | spełnia zasadnicze wymagania | est

conforme aux exigences réglementaires suivantes| ed é conforme alle seguenti direttive | y cumple con los siguientes

requisitos básicos | splňuje

základní požadavky:

•

MD2006/42/EC,

•

EMC 2014/30/UE,

•

RoHS 2011/65/UE,

außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen | complies with the

requirements of the following harmonized standards | spełnia wymagania następujących norm zharmonizowanych | ce

produit est conforme aux normes harmonisées suivantes | inoltre il prodotto soddisfa i requisiti previsti dalle seguenti

norme armonizzate | además, este producto cumple con los requisitos de las siguientes normas armonizadas | kromě toho

splňuje tento produkt požadavky následujících harmonizovaných norem:

•

EN 60745-1:2009+A11:2010,

•

EN 60745-2-2:2010,

•

EN 55014-1:2006+A1:2009+A2:2011,

•

EN 55014-2:2015.

Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt

keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten

Tätigkeiten/Umbauarbeiten, ein., Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z

o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.

This declaration relates

exclusively to the product in the state in which it was placed on the market. Any components added, handling effected or

modifications carried out subsequently are expressly excluded. The present declaration ceases to be valid in the event that

the use of the product is not in conformance with the conditions specified in the applicable regulations and in the product’s

technical documentation., The technical documentation can be obtained at the premises of EXPONDO Polska sp. z o.o. sp.

k. and is available from the authorised person Piotr R. Gajos.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w

jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub

przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO

Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.

Cette délaration concerne

exclusivement le produit dans l’éat dans lequel il a ééintroduit sur le marchéet ne comprend aucun composant, déontage

ou autre modification ajoutéou effectuépar l’utilisateur final. La documentation technique se trouve au sièe de l’entreprise

EXPONDO Polska sp. z o.o. sp. k. et peut êre mise àdisposition sous rélamation àla personne morale compéente Piotr R.

Gajos.

La presente dichiarazione fa riferimento esclusivamente allo stato del macchinario al momento dell´immissione

sul mercato e non include componenti e/o modifiche apportati/e allo stesso da parte del consumatore finale., La relativa

documentazione tecnica si trova presso la sede legale dell´azienda EXPONDO Polska sp. z o.o. sp. k., ed in merito ad

un´eventuale divulgazione decide esclusivamente la persona avente piena titolarità Piotr R. Gajos.

Esta declaración se

refiere únicamente al estado en que la máquina ha sido introducida en el mercado con exclusión de los elementos añadidos

y las operaciones o modificaciones llevadas a cabo por el usuario final., La documentación técnica se encuentra en el

domicilio social de EXPONDO Polska sp. z o.o. sp. k., y sobre su disponibilidad decide la persona autorizada para ello, Piotr

R. Gajos.

Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se

na součásti, které byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele.

Technická dokumentace se nachází v sídle společnosti EXPONDO Polska sp. z o.o. sp. k., a o její dostupnosti rozhoduje k

tomu povolaná osoba Piotr R. Gajos.:

Gdynia, 27-02-2018

Piotr R. Gajos

Ingenieur für die

Richtlinienüberprüfung der Produkte |

Product Compliance Engineer |

Inżynier ds. Oceny

zgodności produktów | Ingénieur

responsable des analyses de conformité des

produits | Ingegnere della sicurezza dei

prodotti| ingeniero para la evaluación de la

directiva de productos |

inženýr oddělení hodnocení bezpečnosti výrobků

Ort, Datum | Place, Date | Miejsce,

Data | Lieu, Date | Luogo, Data |Lugar,

Fecha | Místo, Datum

Unterschrift | Signature | Podpis | Signature |

Firma | Firma, | Podpis

Name, Vorname, Stelle | Name, function, | Imię,

Nazwisko, Funkcja | Nom, Prénom, Position |

Cognome, Nome, Titolo del responsabile, |

Apellidos, Nombre, Puesto | Příjmení, Jméno, místo

24 25

Rev. 06.03.2018 Rev. 06.03.2018

DE | EN |PL | FR | IT | ES | CZ

nDoC www.riskCE.pl rev.08-02-2018

EG-Konformitätserklärung | EU Declaration of conformity | Deklaracja zgodności WE |

Déclaration UE de conformité | Dichiarazione di conformità UE | Declaración UE de

conformidad | Prohlášení o shodě ES, 2018/27-02/53

Hersteller (Name, Adresse) | Manufacturer (name, address) | Producent (nazwa, adres) | Fabricant (nom, adresse) |

Produttore (denominazione, sede) | Fabricante (nombre, dirección) | Výrobce (jméno, adresa):

EXPONDO POLSKA SP. Z O.O. SP. K., ul. Dekoracyjna 3, 65-155 Zielona Góra, Poland, EU

Mit voller Verantwortung erkläre ich, dass | declare under his sole responsibility that the product | z pełną

odpowiedzialnością deklaruje, że | Je déclare et affirme que | sotto la mia esclusiva responsabilità, DICHIARO che | Bajo

mi total responsabilidad, declaro que | Na svoji výlučnou odpovědnost prohlašuji, že:

Schlagschrauber | Cordless impact wrench | Wkrętarka

udarowa | Avvitatrice a impulso | Clé à chocs | Llave de impacto | Rázový utahovák

MSW-CIW18V

000000000000 –999999999999

die Grundanforderungen erfüllt | meets the following essential requirements | spełnia zasadnicze wymagania | est

conforme aux exigences réglementaires suivantes| ed é conforme alle seguenti direttive | y cumple con los siguientes

requisitos básicos | splňuje

základní požadavky:

•

MD2006/42/EC,

•

EMC 2014/30/UE,

•

RoHS 2011/65/UE,

außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen | complies with the

requirements of the following harmonized standards | spełnia wymagania następujących norm zharmonizowanych | ce

produit est conforme aux normes harmonisées suivantes | inoltre il prodotto soddisfa i requisiti previsti dalle seguenti

norme armonizzate | además, este producto cumple con los requisitos de las siguientes normas armonizadas | kromě toho

splňuje tento produkt požadavky následujících harmonizovaných norem:

•

EN 60745-1:2009+A11:2010,

•

EN 60745-2-2:2010,

•

EN 55014-1:2006+A1:2009+A2:2011,

•

EN 55014-2:1997+A1:2001+A2:2008.

Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt

keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten

Tätigkeiten/Umbauarbeiten, ein., Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z

o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.

This declaration relates

exclusively to the product in the state in which it was placed on the market. Any components added, handling effected or

modifications carried out subsequently are expressly excluded. The present declaration ceases to be valid in the event that

the use of the product is not in conformance with the conditions specified in the applicable regulations and in the product’s

technical documentation., The technical documentation can be obtained at the premises of EXPONDO Polska sp. z o.o. sp.

k. and is available from the authorised person Piotr R. Gajos.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w

jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub

przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO

Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.

Cette délaration concerne

exclusivement le produit dans l’éat dans lequel il a ééintroduit sur le marchéet ne comprend aucun composant, déontage

ou autre modification ajoutéou effectuépar l’utilisateur final. La documentation technique se trouve au sièe de l’entreprise

EXPONDO Polska sp. z o.o. sp. k. et peut êre mise àdisposition sous rélamation àla personne morale compéente Piotr R.

Gajos.

La presente dichiarazione fa riferimento esclusivamente allo stato del macchinario al momento dell´immissione

sul mercato e non include componenti e/o modifiche apportati/e allo stesso da parte del consumatore finale., La relativa

documentazione tecnica si trova presso la sede legale dell´azienda EXPONDO Polska sp. z o.o. sp. k., ed in merito ad

un´eventuale divulgazione decide esclusivamente la persona avente piena titolarità Piotr R. Gajos.

Esta declaración se

refiere únicamente al estado en que la máquina ha sido introducida en el mercado con exclusión de los elementos añadidos

y las operaciones o modificaciones llevadas a cabo por el usuario final., La documentación técnica se encuentra en el

domicilio social de EXPONDO Polska sp. z o.o. sp. k., y sobre su disponibilidad decide la persona autorizada para ello, Piotr

R. Gajos.

Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se

na součásti, které byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele.

Technická dokumentace se nachází v sídle společnosti EXPONDO Polska sp. z o.o. sp. k., a o její dostupnosti rozhoduje k

tomu povolaná osoba Piotr R. Gajos.:

Gdynia, 27-02-2018

Piotr R. Gajos

Ingenieur für die

Richtlinienüberprüfung der Produkte |

Product Compliance Engineer |

Inżynier ds. Oceny

zgodności produktów | Ingénieur

responsable des analyses de conformité des

produits | Ingegnere della sicurezza dei

prodotti| ingeniero para la evaluación de la

directiva de productos |

inženýr oddělení hodnocení bezpečnosti výrobků

Ort, Datum | Place, Date | Miejsce,

Data | Lieu, Date | Luogo, Data |Lugar,

Fecha | Místo, Datum

Unterschrift | Signature | Podpis | Signature |

Firma | Firma, | Podpis

Name, Vorname, Stelle | Name, function, | Imię,

Nazwisko, Funkcja | Nom, Prénom, Position |

Cognome, Nome, Titolo del responsabile, |

Apellidos, Nombre, Puesto | Příjmení, Jméno, místo

NOTES/NOTIZEN

26 27

Rev. 06.03.2018 Rev. 06.03.2018

NAMEPLATE TRANSLATIONS

DE EN PL CZ FR IT ES

Hersteller Manufacturer Producent Výrobce Fabriquant Produttore Fabricante

Manufacturer: expondo Polska sp. z o.o. sp. k.

Cordless Impact Wrench

18V Li-ion Battery

expondo.de

CONTACT

expondo Polska sp. z o.o. sp. k.

ul. Dekoracyjna 3

65-155 Zielona Góra | Poland, EU

e-mail: info@expondo.de

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall

gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit

der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr

weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung

zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen

Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die

rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem

Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Umwelt – und Entsorgungshinweise

Utylizacja produktu

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego

punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie

z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji

i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych

i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem,

nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

For the disposal of the device please consider and act according to the national and local rules and regulations.

This manual suits for next models

Table of contents

Languages:

Popular Power Tools manuals by other brands

Bosch

Bosch Professional GRL 600 CHV Original instructions

Tohnichi

Tohnichi CSPFHW Operating instruction

Hilti

Hilti TE 60 Original operating instructions

Panavise

Panavise EDU-004 manual

MBW

MBW AP12 Operator's safety and service manual

Gluefast

Gluefast Adjutant-JR instructions

infaco

infaco A3M V2.0 Instructions for using

MasterFix

MasterFix EZM4000 manual

ERBA

ERBA 33625 HEAT GUN 2000W instruction manual

Fremco

Fremco MiniFlow RAPID operating manual

EINHELL

EINHELL TE-MG 12 Li Original operating instructions

Steelex

Steelex ST1010 owner's manual

Nation Flooring Equipment

Nation Flooring Equipment 6280 series quick start guide

SPANARCI

SPANARCI SANDY 2000 user manual

Sealey

Sealey SG14.V3 instructions

Grizzly

Grizzly Extreme Series manual

Black & Decker

Black & Decker 90537965 instruction manual

Sears

Sears Companion 919.19007 General manual

MSW CIW18VL User manual

Popular Power Tools manuals by other brands
