Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2019.
ELK 26 ska installeras via allpolig brytare.
Kabelarea ska vara dimensionerad efter vilken
avsäkring som används.
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller
liknande behörig personal för att undvika
eventuell fara och skada.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
MÄRKNING
CE-märket är obligatoriskt för de flesta produkter som
säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk utrust-
ning.
IP44
Fara för människa eller maskin.
!
Läs användarhandboken.
SERIENUMMER
Serienumret finns på dataskylten på sidan av ELK 26.
TÄNK PÅ!
Produktens serienummer (14 siffror) behöver
du vid service- och supportärenden.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
3ELK 26 | SE
Svenska

Allmänt
ELK 26 är en elkassett som kan användas för att kom-
plettera uppvärmningskapaciteten i din NIBE klimatan-
läggning. När värmebehovet är större än klimatanlägg-
ningens kapacitet kopplas elkassetten automatiskt in.
Elutrustningen är anpassad till klimatanläggningens
funktion.
Elkassetten är i princip en elpatron monterad i en vatten-
behållare eller en elpanna utan varmvattenberedare. De
rostfria elslingorna och elpannetuben är gjorda av syra-
fast stål (SIS 2333) vilket ger en mycket bra livslängd.
Tack vare en liten vattenvolym och en välisolerad kassett
ger ELK 26 väldigt små värmeförluster.
KOMPATIBLA PRODUKTER
Beroende på vilken produkt ELK 26 ska användas mot
ser inkopplingen ut på olika sätt.
Dessa produkter kan kopplas in direkt till ELK 26:
•• SMO 20F1345
• •F1355 SMO 40
Dessa produkter kräver tillbehöret AXC 40:
•• VVM 225F1145
• •F1155 VVM 320
•• VVM 325F1245
• F1255
VVM 310 kräver tillbehöret DEH 310.
VVM 500 kräver tillbehöret DEH 500.
INNEHÅLL
Elkassett1 st
UPPSTÄLLNING
Elkassetten ska monteras stående (se bild nedan).
För service erfodras ett fritt utrymme på 500 mm framför
kassetten. Om detta inte är möjligt ska demonterbara
kopplingar användas.
LEK
ELK 26 | SE4

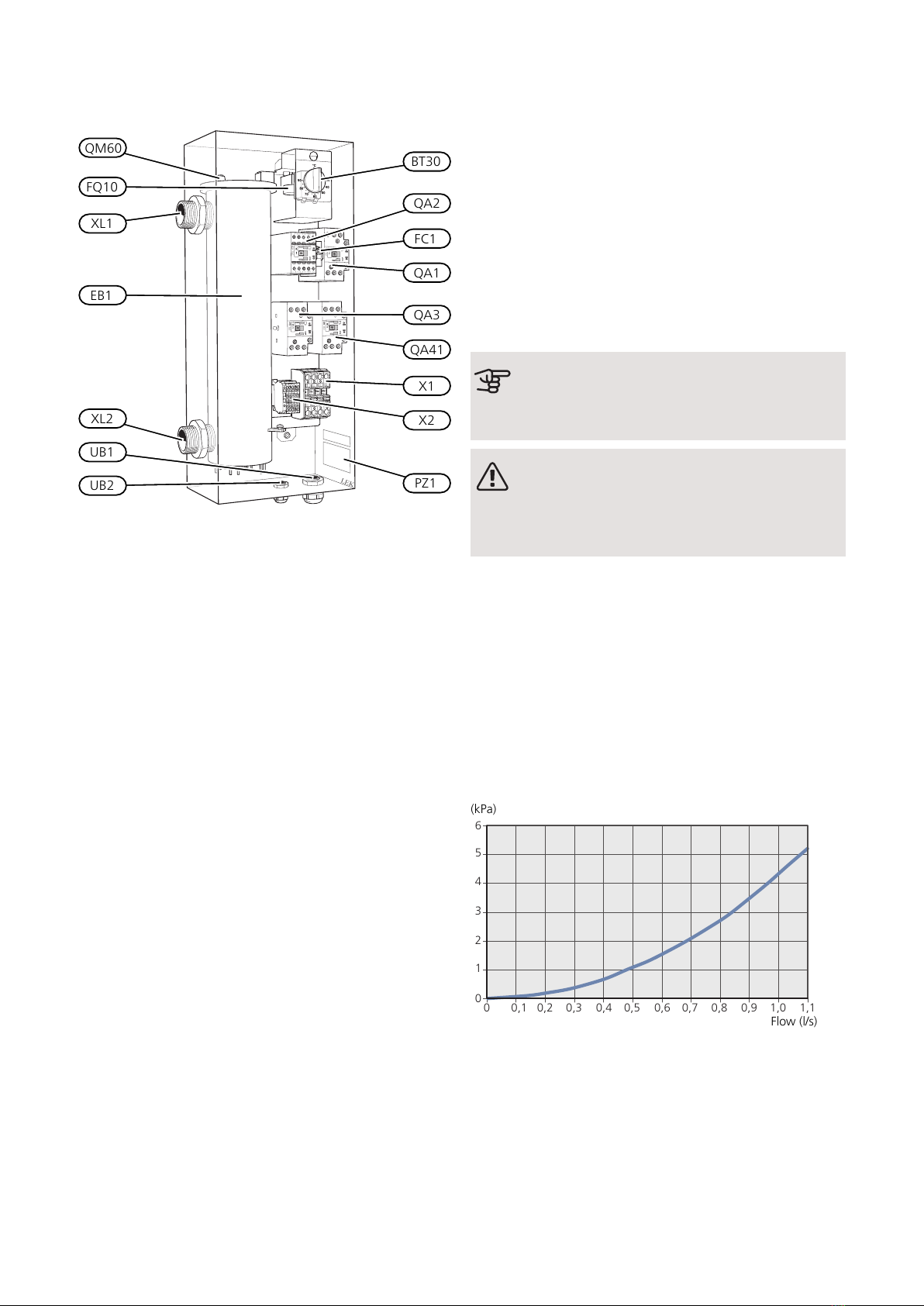

Komponentplacering
LEK
2
34
EB1
PZ1
QM60
XL1
XL2
UB2
X1
QA41
QA3
QA2
FQ10
FC1
BT30
QA1
UB1
X2
Komponentista
ElpatronEB1
AutomatsäkringFC1
TemperaturbegränsareFQ10
Anslutningsplint, inkommandeX1
KopplingsplintX2
Kontaktor 4,0 kW (-K1)QA1
Kontaktor 7,0 kW (-K2)QA2
Kontaktor 15,0 kW (-K3)QA3
Kontaktor, överhettningsskydd (-K4)QA41
ReservlägestermostatBT30
Anslutning framledning, G 32XL1
Anslutning returledning, G 32XL2
KabelgenomföringUB1, UB2
AvluftningQM60
DataskyltPZ1
Beteckningar enligt standard EN 81346-2.
Röranslutning
ALLMÄNT
Rörinstallationen ska utföras enlig gällande normer.
Cirkulationspump ska användas för att säkerställa flödet
över elpatronen. Om värmesystemets ventiler kan
stänga cirkulationen helt ska bypassventil installeras för
att flödet genom elkassetten inte ska upphöra. Vid sluten
anläggning ska godkänd säkerhetsventil installeras samt
tryckexpansionskärl.
TÄNK PÅ!
Se även installatörshandboken för din värme-
pump/inomhusmodul.
OBS!
Rörsystemet ska vara urspolat innan elkasset-
ten ansluts så att föroreningar inte skadar ingå-
ende komponenter.
AVTAPPNING
Systemet töms lättast genom att montera en avtapp-
ningsventil på rörinstallationens lägsta punkt. Kvarvaran-
de vatten i ELK 26 töms genom returledningsanslutning
(XL2), se "Komponentplacering" på sida 5. Används
returledningsanslutningen på ELK 26 normalt för avtapp-
ning av anläggningen monteras här lämpligen en avtapp-
ningsventil.

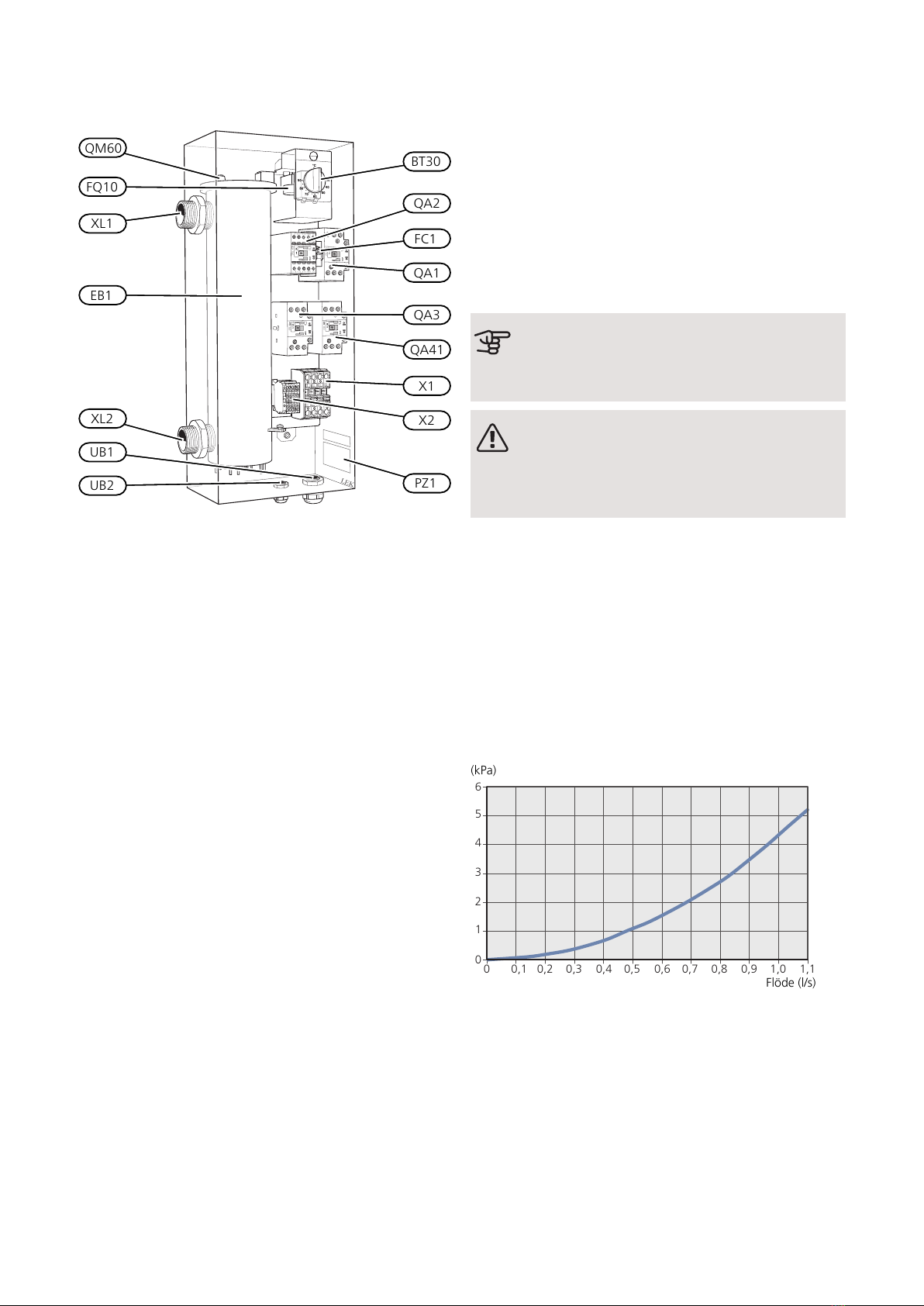

TRYCKFALLSDIAGRAM ELK 26
Tryckfall
Flöde (l/s)
00 0,1 0,2 0,3 0,4 1,1
1
2
3
4
6
(kPa)
(l/s)
0,5 0,6 0,7
5
1,00,9
0,8
(kPa)
5ELK 26 | SE

SYSTEMPRINCIP
TIPS!
Se nibe.se/dockning för fullständiga docknings-
principer.
OBS!
Detta är principscheman. Verklig anläggning
ska projekteras enligt gällande normer.
SYMBOLNYCKEL
BetydelseSymbol
Avstängningsventil
Backventil
Cirkulationspump
Elpanna
Expansionskärl
Manometer
Temperaturgivare
Trimventil
Värmepump
Radiatorsystem
Beteckningar enligt standard EN 81346-2.

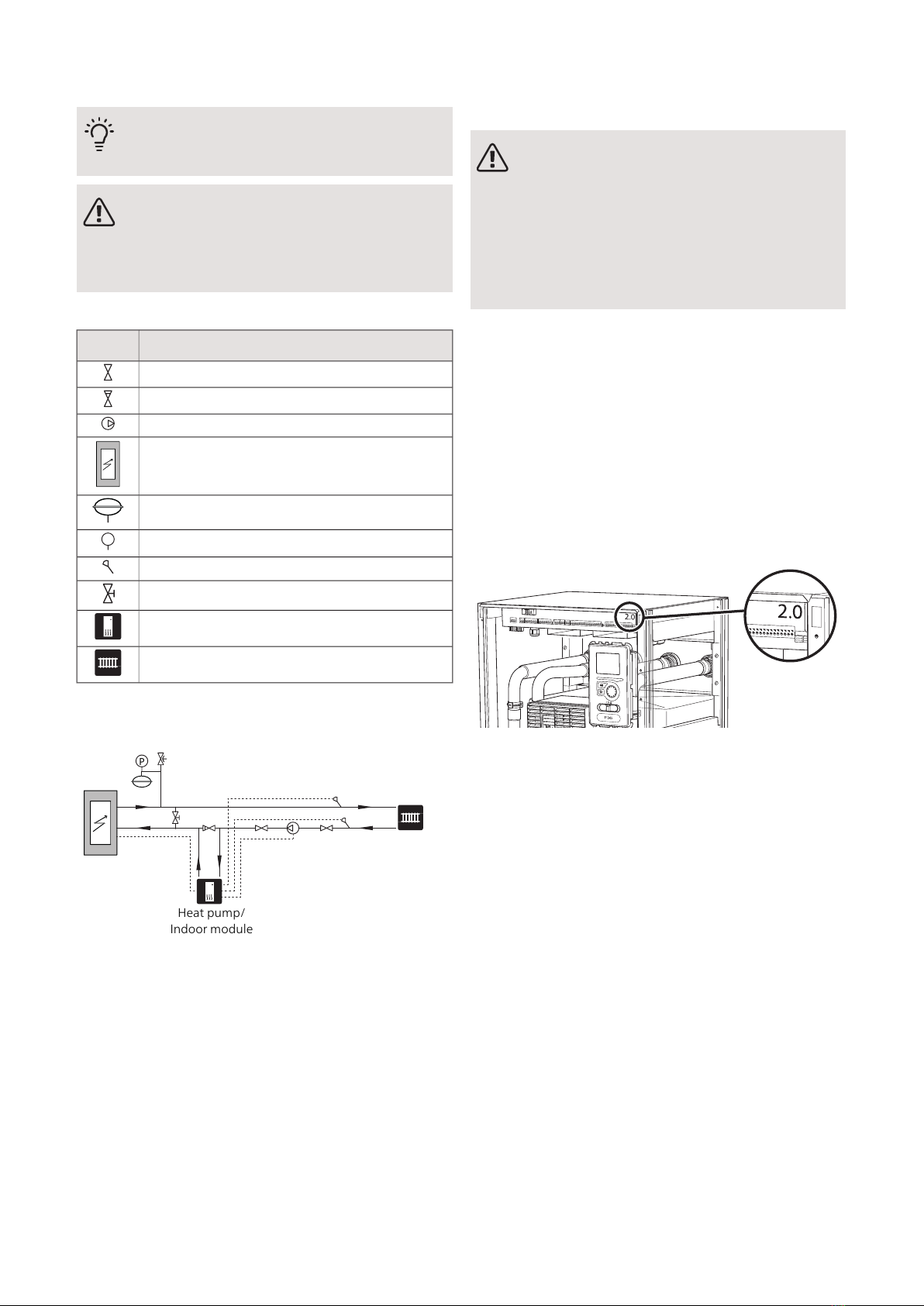

PRINCIPSCHEMA
P
Värmepump/
Inomhusmodul
Värmepump/
Inomhusmodul
Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av ELK 26.
ELK 26 ska installeras via allpolig arbetsbrytare med
minst 3 mm brytaravstånd.
ELK 26 innehåller temperaturbegränsare samt kontakto-
rer för att externt kunna styra de tre effektstegen 4, 7
och 10 kW.
ELKOPPLINGSVERSIONER F1345
F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
LEK
Elschema finns i slutet av denna installatörshandbok.
ELK 26 | SE6

F1345 2.0/ F1355
Plint X2 i ELK 26 ansluts till plintarna X5, X7 och X8 på
ingångskortet AA101 i värmepumpen enligt bild.
X5 X7 X8
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
UTAN TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
L2 L3 PEL1
X1
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4
X5 X7
PE 1 2
LN 3 4
X2
Värmepump
ELK26
MED TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
15 kW elpatronsteg aktivt i reservläge.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4 1 2 3
X5 X8X7
Värmepump
ELK26
F1345
Plint X2 i ELK 26 ansluts till plintarna X2-X4 i värmepum-
pen enligt bild.
X2 X3 X4
UTAN TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6
X2 X3
L2 L3 PEL1
X1
PE 1 2L N 3 4
X2
Värmepump
ELK26
MED TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
15 kW elpatronsteg aktivt i reservläge.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6 2 3
1
X2 X4X3
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Värmepump
ELK26
7ELK 26 | SE

SMO 20 OCH SMO 40
Plint X2 i ELK 26 ansluts till plintarna X1 och AA7-X2 i
styrmodulen enligt bild.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
UTAN TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Styrmodul
ELK26
MED TERMOSTAT, TRE AKTIVA ELSTEG
26kW elpatronsteg aktivt.
15 kW elpatronsteg aktivt i reservläge.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Styrmodul
ELK26
F1145, F1155, F1245, F1255, VVM 225,
VVM 310, VVM 320, VVM 325 OCH VVM 500
För inkoppling av ELK 26 till ovanstående produkter krävs
ett tillbehör.
Se avsnittet "Allmänt" på sida 4för att se vilket tillbehör
som behövs för din klimatanläggning.
Plint X2 i ELK 26 ansluts till plint X9 och X10 på tillbehör-
skortet enligt bild.
L2 L3
L1
X1
PE 1 2L N 3 4
X2
Tillbeh rskort
ELK 26
2 3 4 75 6 8 9
AA5-X9
1 2
AA5-X10
PE
Tillbehörskort
ELK26
ELK 26 | SE8

Programinställningar
Programinställningen av ELK 26 kan göras via startguiden
eller direkt i menysystemet i din kompatibla värmepump.
TÄNK PÅ!
Se även installatörshandboken för produkten
som ELK 26 ska anslutas till.
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny
MENYSYSTEMET
F1345, F1355, SMO 20 OCH SMO 40
Meny 4.9.3 - gradminutinställning
Här väljer du när tillsatsen ska starta och gradminuter
mellan stegen.
Meny 5.1.12 - tillsats
Inställning av:
• Max antal tillåtna tillsatssteg.
• Om binär stegning ska användas.
TÄNK PÅ!
Linjär stegning av ELK 26 rekommenderas.
F1145, F1155, F1245, F1255, VVM 225,
VVM 310, VVM 320, VVM 325 OCH VVM 500
Information om menyinställningar för ovanstående pro-
dukter finns i manualerna för AXC 40, DEH 310 och
DEH 500.
Se avsnittet "Allmänt" på sida 4för att se vilket tillbehör
som behövs för din produkt.
9ELK 26 | SE

Tekniska uppgifter

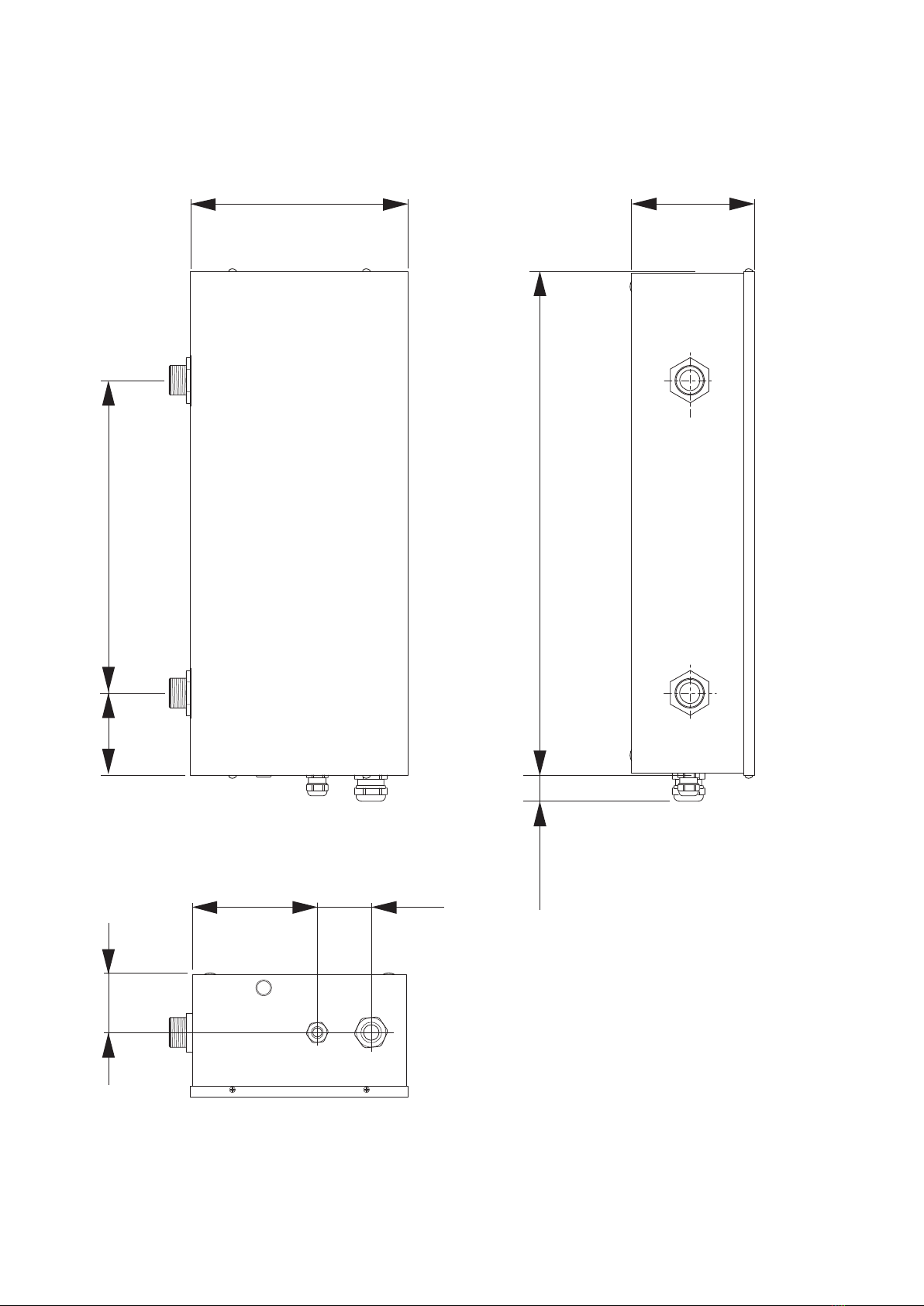

MÅTT
Alla mått är i millimeter.
35065 90
56530
140
140 60
245
ELK 26 | SE10

TEKNISKA DATA
ELK 26
Elektriska data
400V 3N ~ 50 HzVMärkspänning
26kWEffekt elpatron
40AAvsäkring elpatron
IP 44Kapslingsklass
Värmebärarkrets
0,7/7MPa/barMax tillåtet tryck i pannan
1200l/hMin flöde
3500l/hMax flöde
85°CMax framledningstemperatur
68°CMax returtemperatur
Mått och vikt
245mmBredd
140mmDjup
565mmHöjd
15kgVikt
4,5literVolym
Övrigt
SIS 2348 EN 1.4404Material elpatron
SIS 2348 EN 1.4404Material tub
624 07 88RSK nr
067 074Art nr
11ELK 26 | SE

ENERGIMÄRKNING
INFORMATIONSBLAD
NIBETillverkare
ELK 26Modell
DEffektivitetsklass rumsuppvärmning
26kWNominell värmeeffekt (Pdesignh)
58 674kWhÅrlig energiförbrukning rumsuppvärmning
36,9%Säsongsmedelverkningsgrad rumsuppvärmning
35dBLjudeffektnivå LWA inomhus
TEKNISK DOKUMENTATION
ELK 26Modell
Ja Nej
Kondenserande panna
Ja Nej
Lågtemperatur-panna
Ja Nej
Panna av typ B11
Ja Nej
Kraftvärmepanna
Ja Nej
Panna med inbyggd tappvarmvattenberedning
%36,9ƞs Säsongsmedelverkningsgrad för rumsuppvärm-
ning
kW26PratedNominell avgiven värmeeffekt
För pannor för central rumsuppvärmning och pannor med inbyggd tappvarmvat-
tenberedning: Nyttoverkningsgrad
För pannor för central rumsuppvärmning och pannor med inbyggd tappvarmvat-
tenberedning: Nyttiggjord avgiven värme
%40ƞ4 Vid nominell avgiven värmeeffekt och högtempe-
raturdrift
kW26P4 Vid nominell avgiven värmeeffekt och högtempe-
raturdrift
%ƞ1 Vid 30 % av nominell avgiven värmeeffekt och
lågtemperaturdrift
kWP1 Vid 30 % av nominell avgiven värmeeffekt och
lågtemperaturdrift
Övriga posterTillsatselförbrukning
kW0,2Pstby VarmhållningsförlustkWelmaxVid full belastning
kWPign Tändbrännarens energiförbrukningkWelminVid delbelastning
kWh58 674QHE Årlig energiförbrukningkW0,01PSB Standbyläge
dB35LWA Ljudeffektnivå, inomhus
För pannor med inbyggd tappvarmvattenberedning
%ƞwh Energieffektivitet varmvattenberedningDeklarerad tapprofil varmvattenberedning
kWhQfuel Daglig bränsleförbrukningkWhQelec Daglig energiförbrukning
GJAFCÅrlig bränsleförbrukningkWhAECÅrlig energiförbrukning
ELK 26 | SE12

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2019.
ELK 26 must be installed via an isolator
switch. The cable area has to be dimensioned
based on the fuse rating used.
If the supply cable is damaged, only NIBE,
its service representative or similar author-
ised person may replace it to prevent any
danger and damage.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
MARKING
The CE mark is obligatory for most products sold in
the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical equip-
ment.
IP44
Danger to person or machine.
!
Read the User Manual.
SERIAL NUMBER
The serial number can be found on the type plate on the
side of ELK 26.
Caution
You need the product's (14 digit) serial number
for servicing and support.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
13ELK 26 | GB
English

General
ELK 26 is an electric heater that can be used to supple-
ment the heating capacity of your NIBE climate unit.
When the heating demand is greater than the climate
unit's capacity, the electric heater connects automatic-
ally. The electrical equipment is adapted to the climate
unit's function.
The electric heater is in principle an immersion heater
mounted in a water container or an electric boiler
without a water heater. The stainless steel electric coils
and electric boiler tube are made of stainless steel (SIS
2333) which gives a very good service life.
Thanks to a small water volume and a well-insulated
electrical heater, ELK 26 has very small heat losses.
COMPATIBLE PRODUCTS
Connection is different depending on which product
ELK 26 is to be used with.
These products can be connected directly to ELK 26:
•• SMO 20F1345
• •F1355 SMO 40
These products require the accessory AXC 40:
•• VVM 225F1145
• •F1155 VVM 320
•• VVM 325F1245
• F1255
VVM 310 requires the accessory DEH 310 .
VVM 500 requires the accessory DEH 500.
CONTENTS
Immersion heater1 x
ASSEMBLY
The electric heater must be installed upright (see image
below).
Free space of 500 mm is required in front of the water
heater for service. If this is not possible, detachable
connections must be used.
LEK
ELK 26 | GB14

Component positions
LEK
2
34
EB1
PZ1
QM60
XL1
XL2
UB2
X1
QA41
QA3
QA2
FQ10
FC1
BT30
QA1
UB1
X2
Component list
Immersion heaterEB1
Miniature circuit-breakerFC1
Temperature limiterFQ10
Terminal block, incomingX1
Terminal blockX2
Contactor 4,0 kW (-K1)QA1
Contactor 7,0 kW (-K2)QA2
Contactor 15,0 kW (-K3)QA3
Contactor, overheat protection (-K4)QA41
Emergency mode thermostatBT30
Connection supply line, G 32XL1
Connection return line, G 32XL2
Cable glandUB1, UB2
VentingQM60
Rating platePZ1
Designations according to standard EN 81346-2.
Pipe connections
GENERAL
The pipe installation must be carried out in accordance
with applicable standards.
A circulation pump must be used to ensure the flow
over the immersion heater. If the heating system valves
can close the circulation completely, the bypass valve
must be installed so that the flow through the electric
heater does not stop. In closed installations an approved
safety valve and pressure expansion vessel must be
used.
Caution
Also see the installer manual for your heat
pump/indoor module.
NOTE
The pipe work must be flushed before the
electric heater is connected, so that any con-
taminants do not damage the component parts.
DRAINING
The system is most easily drained by installing a drain-
age valve at the lowest point on the pipe installation.
The remaining water in ELK 26 is drained through the
return line connection (XL2), see "Component location"
on page 15. If the return line connection on ELK 26 is
normally used for draining the unit, a drain valve can be
installed here.
PRESSURE DROP DIAGRAM ELK 26
Pressure drop
Flow (l/s)
00 0,1 0,2 0,3 0,4 1,1
1
2
3
4
6
(kPa)
(l/s)
0,5 0,6 0,7
5
1,00,9
0,8
(kPa)
15ELK 26 | GB

SYSTEM DIAGRAM
TIP
See nibe.eu for complete docking principles.
NOTE
This is the outline diagram. Actual installations
must be planned according to applicable
standards.
SYMBOL KEY
MeaningSymbol
Shut-off valve
Non-return valve
Circulation pump
Electric boiler
Expansion vessel
Pressure gauge
Temperature sensor
Trim valve
Heat pump
Radiator system
Designations according to standard EN 81346-2.
OUTLINE DIAGRAM
P
Värmepump/
Inomhusmodul
Heat pump/
Indoor module
Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing ELK 26.
ELK 26 must be installed via a circuit breaker with a
minimum breaking gap of 3mm.
ELK 26 contains temperature limiter and contactors for
external control of the three power stages 4, 7 and
10 kW.
ELECTRICAL CONNECTION VERSIONS F1345
F1345 has different electrical connection versions de-
pending on when the heat pump was manufactured. To
check which electrical connection applies to your F1345,
check the designation "2.0" visible above the right hand
side of the terminal block as illustrated.
LEK
The electrical circuit diagram is at the end of this Installer
handbook.
ELK 26 | GB16

F1345 2.0/ F1355
Terminal block X2 on ELK 26 is connected to terminal
blocks X5, X7 and X8 on the input board AA101 in the
heat pump as illustrated.
X5 X7 X8
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4
CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 21 22
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V
-EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
131 2 3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
WITHOUT THERMOSTAT, THREE ACTIVE
POWER STEPS
26kW immersion heater step active.
L2 L3 PEL1
X1
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4
X5 X7
PE 1 2
LN 3 4
X2
Heat pump
ELK26
WITH THERMOSTAT, THREE ACTIVE POWER
STEPS
26kW immersion heater step active.
15 kW immersion heater step active in emergency
mode.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4 1 2 3
X5 X8X7
Heat pump
ELK26
F1345
Terminal block X2 in ELK 26 connects to the terminal
blocks X2-X4 in the heat pump as illustrated.
X2 X3 X4
WITHOUT THERMOSTAT, THREE ACTIVE
POWER STEPS
26kW immersion heater step active.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6
X2 X3
L2 L3 PEL1
X1
PE 1 2L N 3 4
X2
Heat pump
ELK26
17ELK 26 | GB

WITH THERMOSTAT, THREE ACTIVE POWER
STEPS
26kW immersion heater step active.
15 kW immersion heater step active in emergency
mode.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6 2 3
1
X2 X4X3
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Heat pump
ELK26
SMO 20 AND SMO 40
Terminal block X2 in ELK 26 connects to the terminal
blocks X1 and AA7-X2 in the control module as illus-
trated.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
WITHOUT THERMOSTAT, THREE ACTIVE
POWER STEPS
26kW immersion heater step active.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Control module
ELK26
ELK 26 | GB18

WITH THERMOSTAT, THREE ACTIVE POWER
STEPS
26kW immersion heater step active.
15 kW immersion heater step active in emergency
mode.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Control module
ELK26
F1145, F1155, F1245, F1255, VVM 225,
VVM 310, VVM 320, VVM 325 AND VVM 500
For connection of ELK 26 to the above products an ac-
cessory is required.
See the ”General” section on page 14 to see which
accessory is required for your climate unit.
Terminal block X2 in ELK 26 connects to terminal block
X9 and X10 on the accessory board as illustrated.
L2 L3
L1
X1
PE 1 2L N 3 4
X2
Tillbeh rskort
ELK 26
2 3 4 75 6 8 9
AA5-X9
1 2
AA5-X10
PE
Accessory card
ELK26
Program settings
Program setting of ELK 26 can be performed via the
start guide or directly in the menu system in your com-
patible heat pump.
Caution
Also see the Installer manual for the product
that ELK 26 will be connected to.
The start guide appears at first start-up after heat pump
installation, but can also be found in menu
MENU SYSTEM
F1345, F1355, SMO 20 AND SMO 40
Menu 4.9.3 - degree minute setting
Here you select when the additional heat is to start and
the degree minute intervals.
Menu 5.1.12 - addition
Setting:
• Max. number of permitted additional steps
• If binary stepping is to be used.
Caution
Linear stepping of ELK 26 is recommended.
F1145, F1155, F1245, F1255, VVM 225,
VVM 310, VVM 320, VVM 325 AND VVM 500
Information about menu settings for the products above
is in the manuals for AXC 40, DEH 310 and DEH 500.
See the ”General” section on page14 to see which ac-
cessory is required for your product.
19ELK 26 | GB

Technical data
DIMENSIONS
All dimensions in mm.
35065 90
56530
140
140 60
245
ELK 26 | GB20
