NIBE ELK 26
Installatörshandbok - Elkassett
SE
Installer Manual - Electric heater
GB
Installateurhandbuch – Elektroheizpatrone
DE
Asennusohje - Sähkövastus
FI
IHB 2205-14
331549

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemoment
avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Detta är en originalhandbok. Översättning
får inte ske utan godkännande av NIBE.
Med förbehåll för konstruktionsändringar.
©NIBE 2022.
ELK 26 ska installeras via allpolig brytare.
Kabelarea ska vara dimensionerad efter
vilken avsäkring som används.
ELK 26 ska inte användas för uppvärmning
av tappvatten.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller ma-
skin.
TÄNK PÅ!
Vid denna symbol finns viktig information om vad
du ska tänka på när du installerar eller servar an-
läggningen.
TIPS!
Vid denna symbol finns tips om hur du kan under-
lätta handhavandet av produkten.
MÄRKNING
Förklaring till symboler som kan förekomma på produktens
etikett/etiketter.
SERIENUMMER
Serienumret finns på dataskylten på sidan av ELK 26.
TÄNK PÅ!
Produktens serienummer (14 siffror) behöver du
vid service- och supportärenden.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till sär-
skilda avfallsstationer.
När produkten är uttjänt får den inte slängas bland
vanligt hushållsavfall. Den ska lämnas in till särskilda avfalls-
stationer eller till återförsäljare som tillhandahåller denna
typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet med
gällande lagstiftning.
3NIBE ELK 26 | SE
Svenska

Allmänt
ELK 26 är en elkassett som kan användas för att komplettera
uppvärmningskapaciteten i din NIBE klimatanläggning. När
värmebehovet är större än klimatanläggningens kapacitet
kopplas elkassetten automatiskt in. Elutrustningen är anpas-
sad till klimatanläggningens funktion.
De rostfria elslingorna och elpannetuben är gjorda av syra-
fast stål (SIS 2333) vilket ger en mycket bra livslängd.
ELK 26 innehåller temperaturbegränsare samt kontaktorer
för att externt kunna reglera effekten.
KOMPATIBLA PRODUKTER
Beroende på vilken produkt ELK 26 ska användas mot ser
inkopplingen ut på olika sätt.
Dessa produkter kan kopplas in direkt till ELK 26:
•SMO 20
•SMO 40
•SMO S40
•F1345
•F1355
Dessa produkter kräver tillbehöret AXC 40:
S-serien
•VVM S320•S1155
•S1255
F-serien
•VVM 225
•VVM 320
•F1145
•F1155
•F1245
•F1255
VVM 310 kräver tillbehöret DEH 310.
VVM 500 kräver tillbehöret DEH 500.
INNEHÅLL
Elkassett1 st

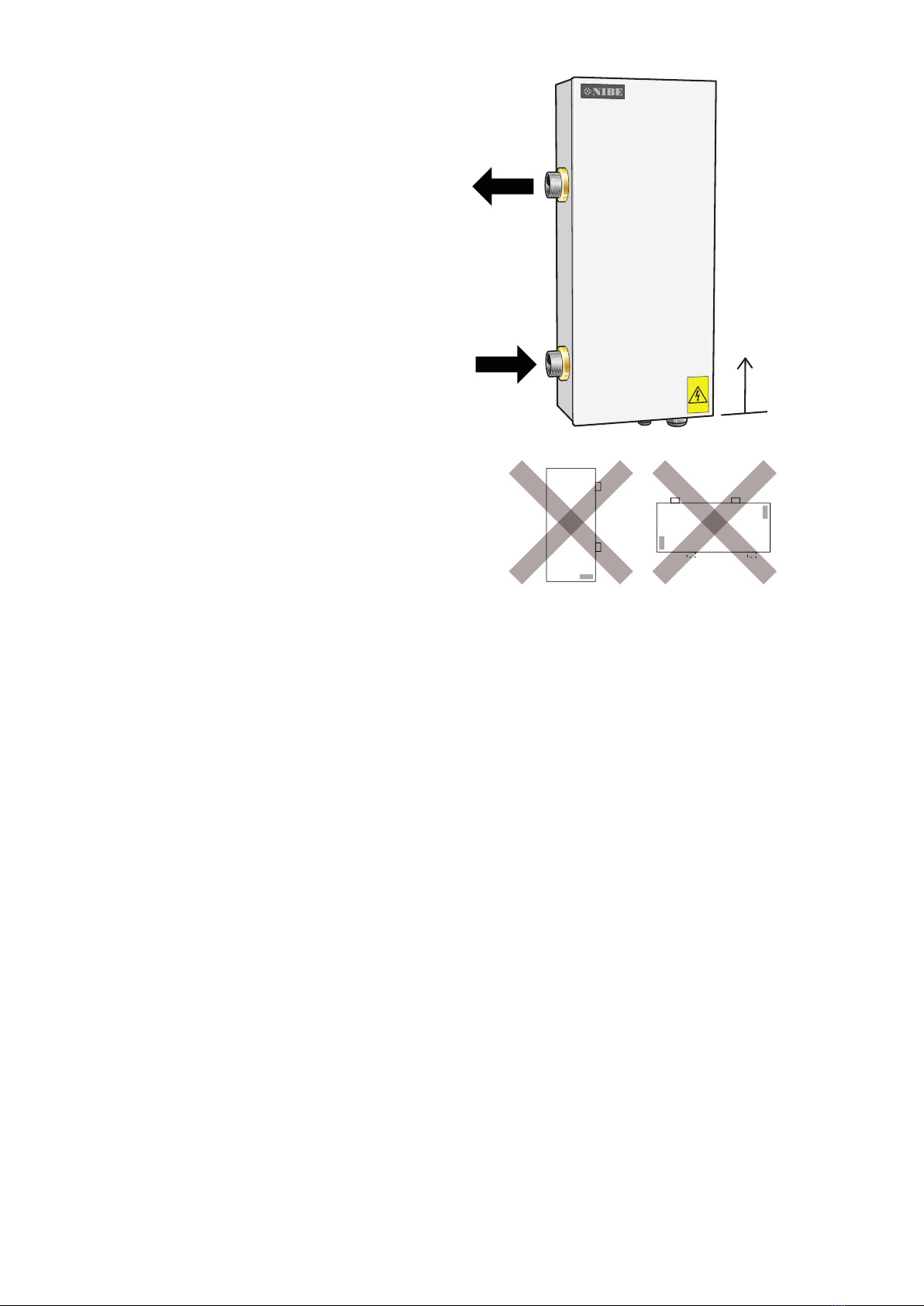

UPPSTÄLLNING
Elkassetten ska monteras stående (se bild nedan).
För service behövs ett fritt utrymme på 800 mm framför
kassetten. Om detta inte är möjligt ska demonterbara
kopplingar användas.
LEK
NIBE ELK 26 | SE4

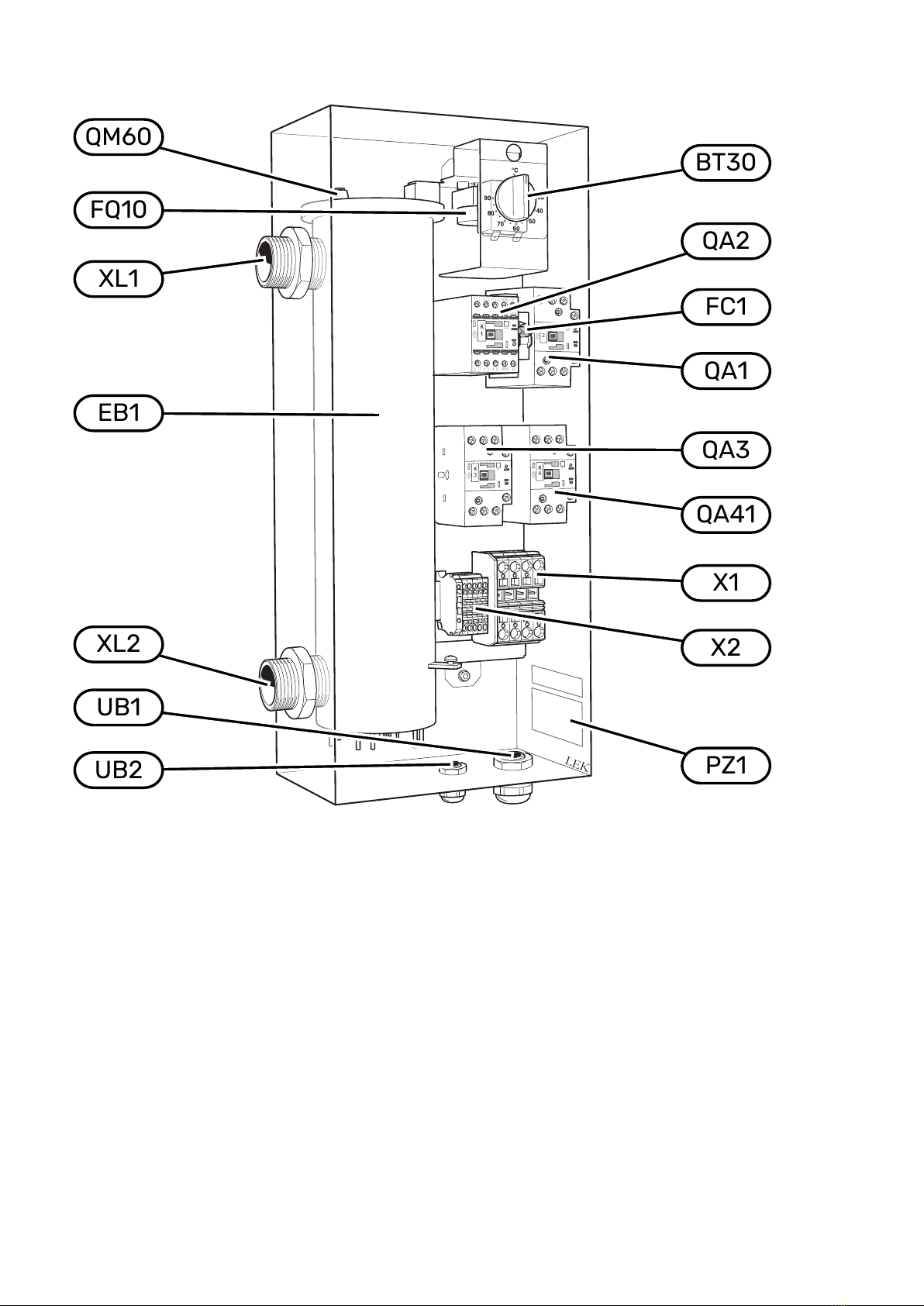

KOMPONENTPLACERING
LEK
2
34
EB1
PZ1
QM60
XL1
XL2
UB2
X1
QA41
QA3
QA2
FQ10
FC1
BT30
QA1
UB1
X2
Komponentista
ElpatronEB1
AutomatsäkringFC1
TemperaturbegränsareFQ10
Anslutningsplint, inkommandeX1
KopplingsplintX2
Kontaktor 4,0 kW (-K1)QA1
Kontaktor 7,0 kW (-K2)QA2
Kontaktor 15,0 kW (-K3)QA3
Kontaktor, överhettningsskydd (-K4)QA41
ReservlägestermostatBT30
Anslutning framledning, G 32XL1
Anslutning returledning, G 32XL2
KabelgenomföringUB1, UB2
AvluftningQM60
Dataskylt/ SerienummerskyltPZ1
Beteckningar enligt standard EN 81346-2.
5NIBE ELK 26 | SE

Röranslutning
ALLMÄNT
Rörinstallationen ska utföras enligt gällande normer.
Cirkulationspump ska användas för att säkerställa flödet
över elpatronen. Om värmesystemets ventiler kan stänga
cirkulationen helt ska bypassventil installeras för att flödet
genom elkassetten inte ska upphöra. Vid sluten anläggning
ska godkänd säkerhetsventil installeras samt tryckexpan-
sionskärl.
TÄNK PÅ!
Se även installatörshandboken för din värme-
pump/inomhusmodul.
OBS!
Rörsystemet ska vara urspolat innan elkassetten
ansluts så att föroreningar inte skadar ingående
komponenter.
AVTAPPNING
Systemet töms lättast genom att montera en avtappnings-
ventil på rörinstallationens lägsta punkt. Kvarvarande vatten
i ELK 26 töms genom returledningsanslutning (XL2), se
"Komponentplacering" på sida 5. Används returledningsan-
slutningen på ELK 26 normalt för avtappning av anläggning-
en monteras här lämpligen en avtappningsventil.
OBS!
Rörsystemet ska vara urspolat innan elkassetten
ansluts så att föroreningar inte skadar ingående
komponenter.

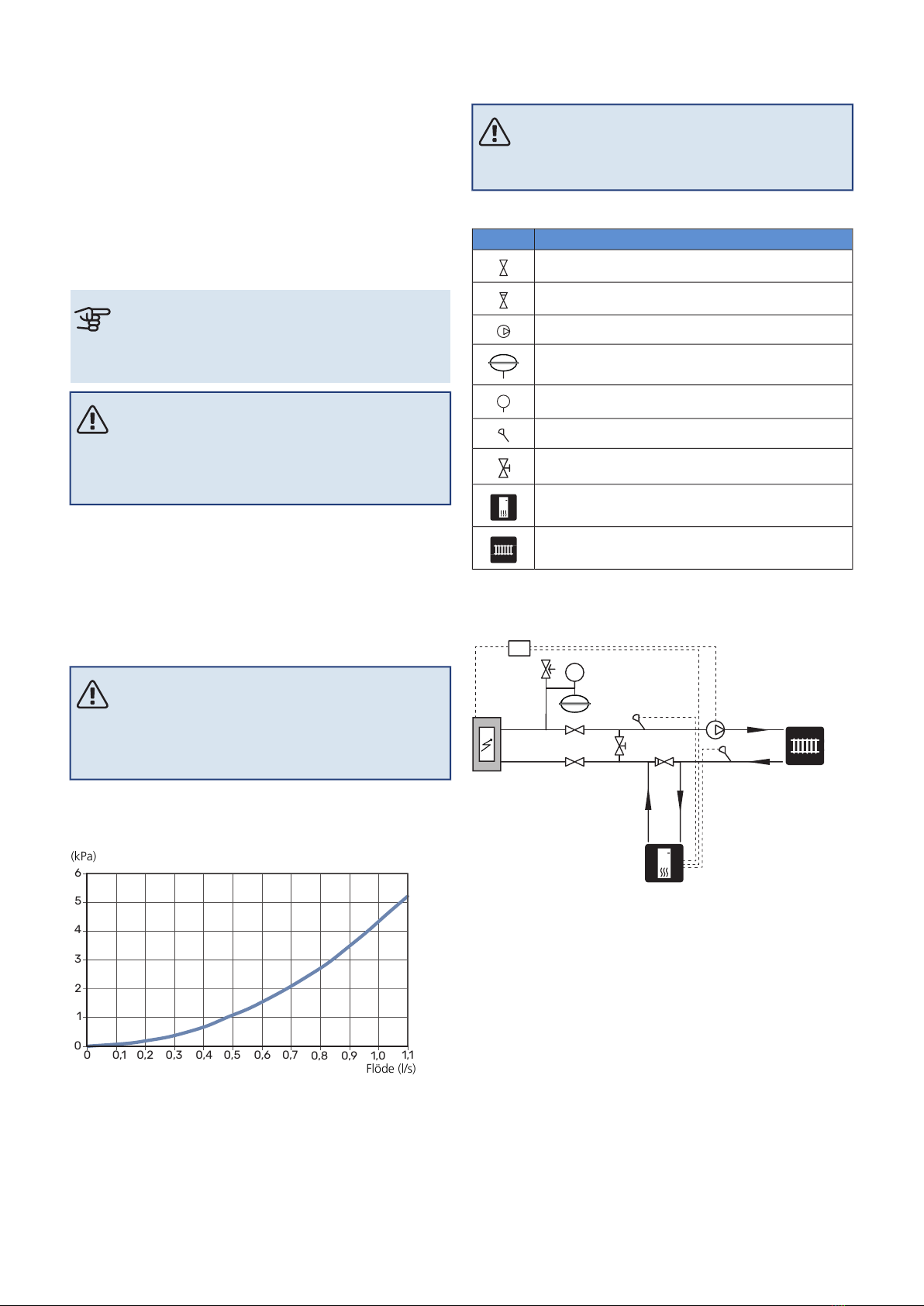

TRYCKFALLSDIAGRAM ELK 26
Tryckfall
Flöde (l/s)
00 0,1 0,2 0,3 0,4 1,1
1
2
3
4
6
(kPa)
(l/s)
0,5 0,6 0,7
5
1,00,9
0,8
(kPa)
SYSTEMPRINCIP
OBS!
Detta är principscheman. Verklig anläggning ska
projekteras enligt gällande normer.
SYMBOLNYCKEL
BetydelseSymbol
Avstängningsventil
Backventil
Cirkulationspump
Expansionskärl
Manometer
Temperaturgivare
Trimventil
Värmepump
Radiatorsystem
Beteckningar enligt standard EN 81346-2.
PRINCIPSCHEMA
ELK 213
P
NIBE ELK 26 | SE6

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig elektri-
ker.
Elektrisk installation och ledningsdragning ska ut-
föras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid in-
stallation av ELK 26.
ELK 26 ska installeras på plint X1 via allpolig arbetsbrytare
med minst 3 mm brytaravstånd.
ELK 26 innehåller temperaturbegränsare samt kontaktorer
för att externt kunna styra de tre effektstegen 4, 7 och 10 kW.
Elschema finns i slutet av denna installatörshandbok.

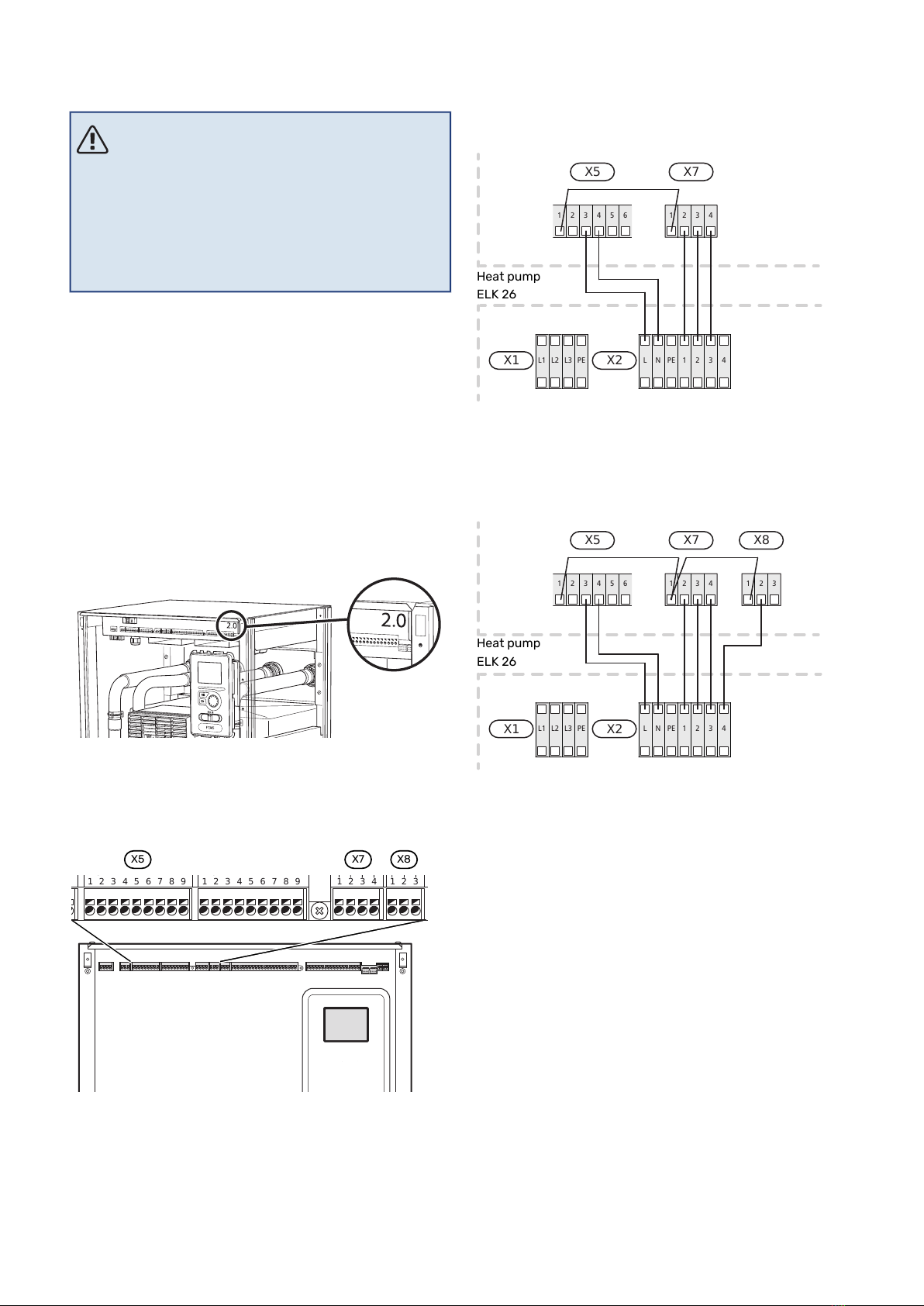

ELKOPPLINGSVERSIONER F1345
F1345 har olika elinkopplingar beroende på när värmepum-
pen tillverkades. För att se vilken elinkoppling som gäller för
din F1345, kontrollera om beteckningen "2.0" syns ovanför
plintarnas högra sida enligt bild.
LEK
F1345 2.0 / F1355
Plint X1 i ELK 26 ansluts till plintarna X5, X7 och X8 på in-
gångskortet AA101 i värmepumpen enligt bild.
X5 X7 X8
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5 1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4 CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 2122
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V -EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22 -AA3
-AA3
-X20 -X21 13123
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
UTAN TERMOSTAT, TVÅ AKTIVA ELSTEG
26 kW elpatronsteg aktivt.
L2 L3 PEL1
X1
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4
X5 X7
PE 1 2
LN 3 4
X2
Värmepump
ELK26
MED TERMOSTAT, TVÅ AKTIVA ELSTEG
26 kW elpatronsteg aktivt.
15 kW elpatronsteg aktivt i reservläge.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4 1 2 3
X5 X8X7
Värmepump
ELK26
7NIBE ELK 26 | SE

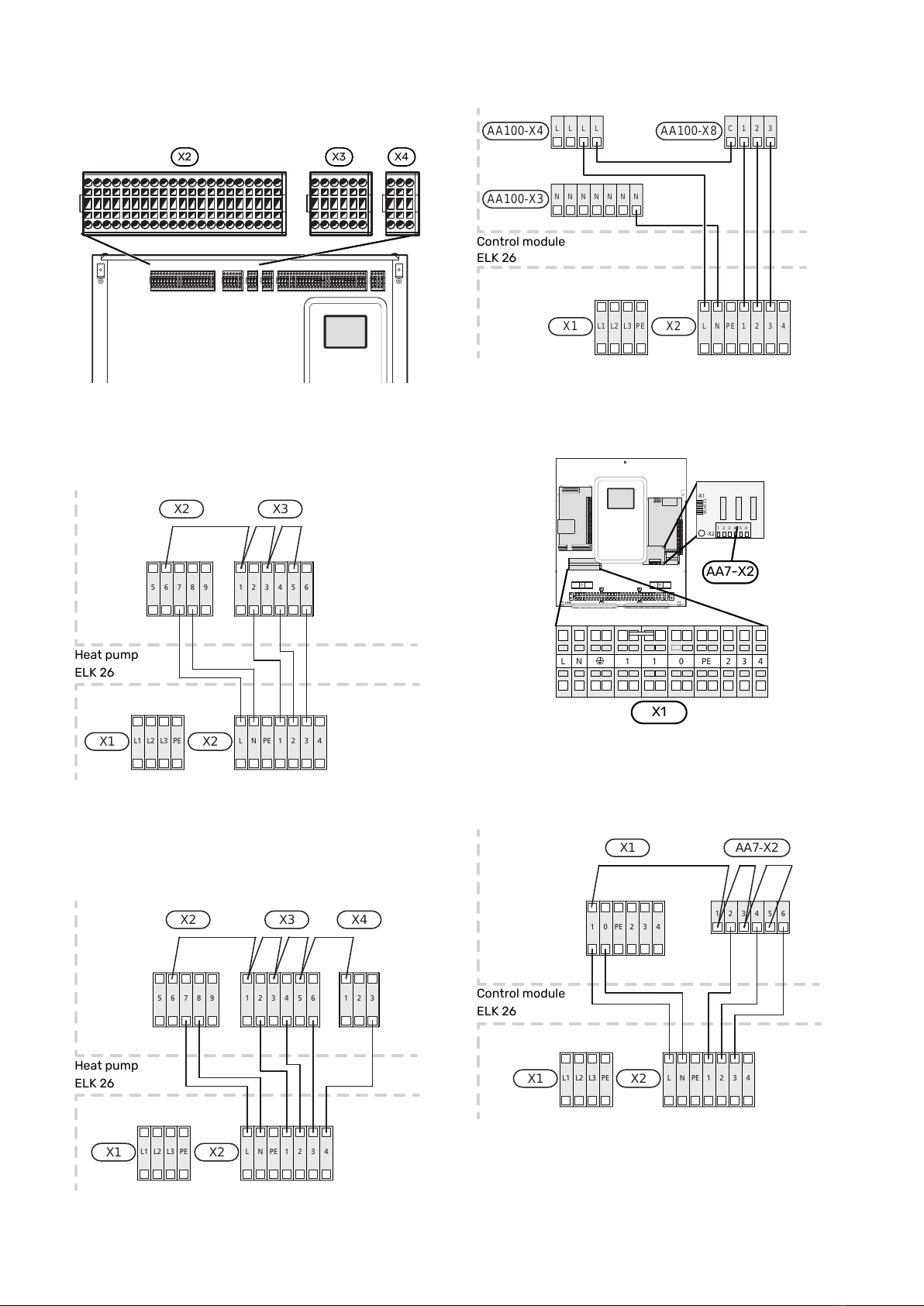

F1345
Plint X1 i ELK 26 ansluts till plintarna X2-X4 i värmepumpen
enligt bild.
X2 X3 X4
UTAN TERMOSTAT, TVÅ AKTIVA ELSTEG
26 kW elpatronsteg aktivt.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6
X2 X3
L2 L3 PEL1
X1
PE 1 2L N 3 4
X2
Värmepump
ELK26
MED TERMOSTAT, TVÅ AKTIVA ELSTEG
26 kW elpatronsteg aktivt.
15 kW elpatronsteg aktivt i reservläge.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6 2 3
1
X2 X4X3
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Värmepump
ELK26
SMO S40
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
1 2 3C
AA100-X3
AA100-X4 AA100-X8
LLLL
NNNN NNN
Styrmodul
ELK26

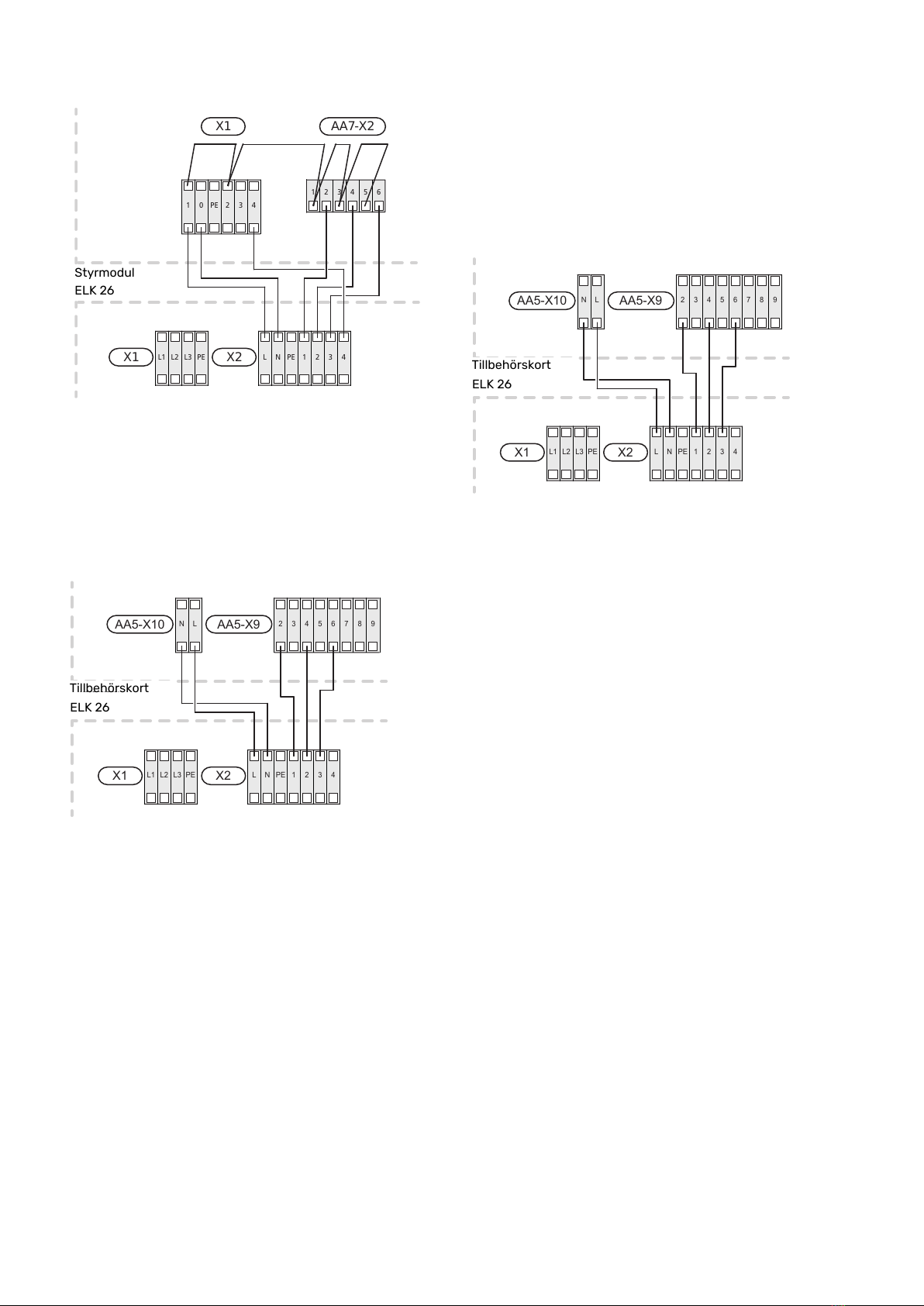

SMO 20 OCH SMO 40
Plint X1 i ELK 26 ansluts till plintarna X1 och AA7-X2 i styrmo-
dulen enligt bild.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
UTAN TERMOSTAT, TRE AKTIVA ELSTEG
26 kW elpatronsteg aktivt.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Styrmodul
ELK26
NIBE ELK 26 | SE8

MED TERMOSTAT, TRE AKTIVA ELSTEG
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Styrmodul
ELK26
S1155, S1255, VVM S320, VVM S325
För inkoppling av ELK 26 till ovanstående produkter krävs
ett tillbehör.
Se avsnittet "Allmänt" på sida 4 för att se vilket tillbehör
som behövs för din klimatanläggning.
Plint X1 i ELK 26 ansluts till plint X9 på tillbehörskortet enligt
bild.
L2 L3
L1
X1
PE 1 2L N 3 4
X2
Tillbehörskort
ELK 26
2 3 4 75 6 8 9
AA5-X9
N L
AA5-X10
PE
Tillbehörskort
ELK26
F1145, F1155, F1245, F1255, VVM 225, VVM 310,
VVM 320, VVM 325 OCH VVM 500
För inkoppling av ELK 26 till ovanstående produkter krävs
ett tillbehör.
Se avsnittet "Allmänt" på sida 4 för att se vilket tillbehör
som behövs för din klimatanläggning.
Plint X1 i ELK 26 ansluts till plint X9 på tillbehörskortet enligt
bild.
L2 L3
L1
X1
PE 1 2L N 3 4
X2
Tillbehörskort
ELK 26
2 3 4 75 6 8 9
AA5-X9
N L
AA5-X10
PE
Tillbehörskort
ELK26
9NIBE ELK 26 | SE

Programinställningar
Programinställningen av ELK 26 kan göras via startguiden
eller direkt i menysystemet i din kompatibla värmepump/in-
omhusmodul.
TÄNK PÅ!
Se även installatörshandboken för produkten som
ELK 26 ska anslutas till.
Startguiden visas vid första uppstart efter installationen,
men finns även i meny 7.7 i S-serien och 5.7 i F-serien.
MENYSYSTEMET
S-SERIEN
SMO S40, S1155, S1255, VVM S320
Information om menyinställningar för ovanstående produkter
finns i manualen för AXC 40 eller i huvudproduktens manual.
Meny 7.2.1 - Lägg till/ta bort tillbehör
Här lägger du till eller tar bort tillbehör.
Välj "Stegstyrd tillsats".
Meny 7.2.6 - Stegstyrd tillsats (AXC)
Här kan du exempelvis göra följande inställningar:
•Välja när tillsatsen ska starta.
•Ställa in max antal tillåtna tillsatssteg.
•Om binär stegning ska användas.
TÄNK PÅ!
"Start tillsats" i menyerna 7.2.6 (extern stegstyrd
tillsats) och 7.1.10.3 (gradminutinställningar intern
tillsats) är fabriksställda på 400GM. Om båda till-
satsmöjligheterna används och man önskar fler
steg behöver startdifferensen ändras i en av me-
nyerna.
Meny 7.5.3 - Tvångsstyrning
Tvångsstyrning av de olika komponeneterna i huvudproduk-
ten samt av eventuella anslutna tillbehör.
•EB1-AA5-K4: Aktivering av cirkulationspump (GP10).
•EB1-AA5-K1: Aktivering av tillsatssteg 1.
•EB1-AA5-K2: Aktivering av tillsatssteg 2.
•EB1-AA5-K3: Aktivering av tillsatssteg 3.
•Inställning av 0–10 V steglös tvångsstyrning.
Se avsnittet "Allmänt" på sida 4 för att se vilket tillbehör
som behövs för din produkt.
F-SERIEN
F1345, F1355, SMO 20 och SMO 40
Meny 4.9.3 - gradminutinställning
Här väljer du när tillsatsen ska starta och gradminuter mellan
stegen.
Meny 5.1.12 - tillsats
tillsats i tank
Inställningsområde: on/off
Fabriksinställning säkring: off
max steg
Inställningsområde (binär stegning avaktiverad): 0 – 3
Inställningsområde (binär stegning aktiverad): 0 – 7
Fabriksinställning: 3
säkringsstorlek
Inställningsområde: 1 - 400 A
Fabriksinställning: 16 A
omsättningstal
Inställningsområde: 300 - 2500
Fabriksinställning: 300
Här väljer du om stegstyrd tillsats är placerad före eller efter
växelventilen för varmvattenladdning (QN10). Stegstyrd
tillsats är t.ex. extern elpanna.
Du kan ställa in max antal tillåtna tillsatssteg och linjär eller
binär stegning. Då binär stegning är avaktiverad (off) avser
inställningarna linjär stegning.
Om tillbehör varmvatten finns och placering tillsats är valt
till "efter QN10" samt att tillsats i tank är vald, begränsas
antal steg till 2 steg linjär eller 3 steg binär. Utgång AA7-X2:6
reserveras i detta läge för tillsats i varmvattentank.
Du kan även ställa in säkringsstorlek.
TIPS!
Se tillbehörets installationsanvisning för funktions-
beskrivning.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Välj: "stegstyrd tillsats".
Meny 5.3.6 - stegstyrd tillsats
Här kan du exempelvis göra följande inställningar:
•Välja när tillsatsen ska starta.
•Ställa in max antal tillåtna tillsatssteg.
•Om binär stegning ska användas.
NIBE ELK 26 | SE10

TÄNK PÅ!
"start tillsats" i menyerna 5.3.6 (extern stegstyrd
tillsats) och 4.9.3 (gradminutinställningar intern
tillsats) är fabriksställda på 400GM. Om båda till-
satsmöjligheterna används och man önskar fler
steg behöver startdifferensen ändras i en av me-
nyerna.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepumpen
samt i de olika tillbehören som eventuellt är anslutna.
•EB1-AA5-K1: Aktivering av tillsatssteg 1.
•EB1-AA5-K2: Aktivering av tillsatssteg 2.
•EB1-AA5-K3: Aktivering av tillsatssteg 3.
•EB1-AA5-K4: Aktivering av cirkulationspump (GP10).
TÄNK PÅ!
Linjär stegning av ELK 26 rekommenderas.
F1145,F1155,F1245, F1255, VVM225,VVM 310,
VVM 320, VVM 325 och VVM 500
Information om menyinställningar för ovanstående produkter
finns i manualerna för AXC 40, DEH 310 och DEH 500.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Välj: "stegstyrd tillsats".
Meny 5.3.6 - stegstyrd tillsats
Här kan du exempelvis göra följande inställningar:
•Välja när tillsatsen ska starta.
•Ställa in max antal tillåtna tillsatssteg.
•Om binär stegning ska användas.
TÄNK PÅ!
"start tillsats" i menyerna 5.3.6 (extern stegstyrd
tillsats) och 4.9.3 (gradminutinställningar intern
tillsats) är fabriksställda på 400GM. Om båda till-
satsmöjligheterna används och man önskar fler
steg behöver startdifferensen ändras i en av me-
nyerna.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepumpen
samt i de olika tillbehören som eventuellt är anslutna.
•EB1-AA5-K1: Aktivering av tillsatssteg 1.
•EB1-AA5-K2: Aktivering av tillsatssteg 2.
•EB1-AA5-K3: Aktivering av tillsatssteg 3.
•EB1-AA5-K4: Aktivering av cirkulationspump (GP10).
Se avsnittet "Allmänt" på sida 4 för att se vilket tillbehör
som behövs för din produkt.
Tekniska uppgifter

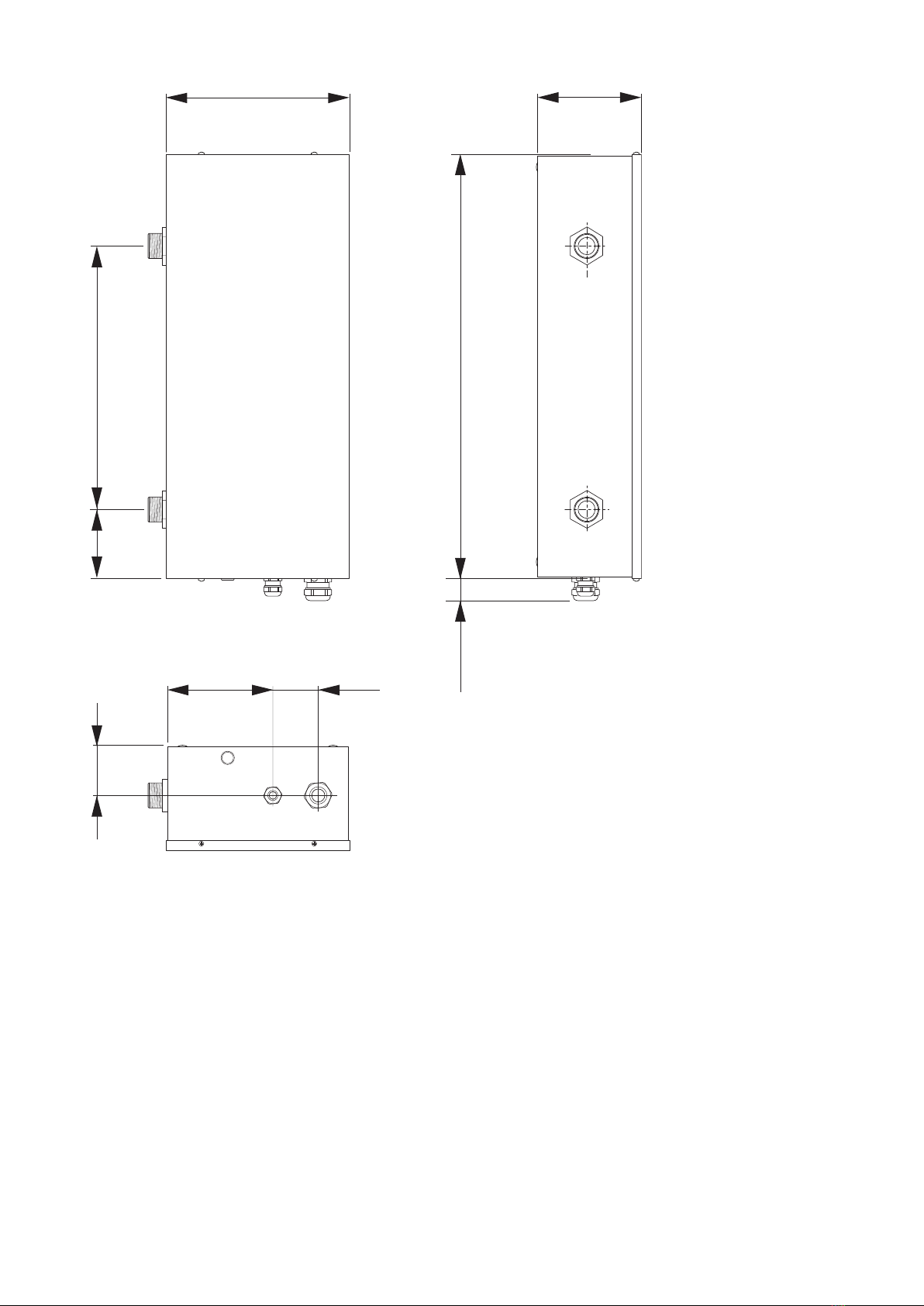

MÅTT
Alla mått är i millimeter.
11NIBE ELK 26 | SE

35065 90
56530
140
140 60
245
NIBE ELK 26 | SE12

TEKNISKA DATA
ELK 26
Elektriska data
400V 3N ~ 50 HzVMärkspänning
26kWEffekt elpatron
40AAvsäkring elpatron
IP 44Kapslingsklass
Värmebärarkrets
0,7/7MPa/barMax tillåtet tryck i pannan
1200l/hMin flöde
3500l/hMax flöde
85°CMax framledningstemperatur
68°CMax returtemperatur
Mått och vikt
245mmBredd
140mmDjup
565mmHöjd
15kgVikt
4,5literVolym
Övrigt
SIS 2348 EN 1.4404Material elpatron
SIS 2348 EN 1.4404Material tub
Bly i mässingsdetaljerÄmnen enligt förordning (EG) nr. 1907/2006, artikel 33 (Reach)
624 07 88RSK nr
067 074Art nr
ENERGIMÄRKNING
NIBETillverkare
ELK 26Modell
DEffektivitetsklass rumsuppvärmning
26kWNominell värmeeffekt (Pdesignh)
58 674kWhÅrlig energiförbrukning rumsuppvärmning
36,9%Säsongsmedelverkningsgrad rumsuppvärmning
35dBLjudeffektnivå LWA inomhus
13NIBE ELK 26 | SE

ELK 26Modell
Ja Nej
Kondenserande panna
Ja Nej
Lågtemperatur-panna
Ja Nej
Panna av typ B11
Ja Nej
Kraftvärmepanna
Ja Nej
Panna med inbyggd tappvarmvattenberedning
%36,9ƞs Säsongsmedelverkningsgrad för rumsuppvärm-
ning
kW26PratedNominell avgiven värmeeffekt
För pannor för central rumsuppvärmning och pannor med inbyggd
tappvarmvattenberedning: Nyttoverkningsgrad
För pannor för central rumsuppvärmning och pannor med inbyggd
tappvarmvattenberedning: Nyttiggjord avgiven värme
%40ƞ4 Vid nominell avgiven värmeeffekt och högtem-
peraturdrift
kW26P4 Vid nominell avgiven värmeeffekt och högtem-
peraturdrift
%ƞ1 Vid 30 % av nominell avgiven värmeeffekt och
lågtemperaturdrift
kWP1 Vid 30 % av nominell avgiven värmeeffekt och
lågtemperaturdrift
Övriga posterTillsatselförbrukning
kW0,2Pstby VarmhållningsförlustkWelmaxVid full belastning
kWPign Tändbrännarens energiförbrukningkWelminVid delbelastning
kWh58 674QHE Årlig energiförbrukningkW0,01PSB Standbyläge
dB35LWA Ljudeffektnivå, inomhus
För pannor med inbyggd tappvarmvattenberedning
%ƞwh Energieffektivitet varmvattenberedningDeklarerad tapprofil varmvattenberedning
kWhQfuel Daglig bränsleförbrukningkWhQelec Daglig energiförbrukning
GJAFCÅrlig bränsleförbrukningkWhAECÅrlig energiförbrukning
NIBE ELK 26 | SE14

Important information
SAFETY INFORMATION
This manual describes installation and service procedures
for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning and
user maintenance shall not be made by
children without supervision.
This is an original manual. It may not be
translated without the approval of NIBE.
Rights to make any design or technical
modifications are reserved.
©NIBE 2022.
ELK 26 must be installed via an isolator
switch. The cable area has to be dimen-
sioned based on the fuse rating used.
ELK 26 must not be used for heating tap
water.
SYMBOLS
NOTE
This symbol indicates danger to person or machine.
Caution
This symbol indicates important information about
what you should consider when installing or servi-
cing the installation.
TIP
This symbol indicates tips on how to facilitate us-
ing the product.
MARKING
Explanation of symbols that may be present on the product’s
label(s).
SERIAL NUMBER
The serial number can be found on the type plate on the
side of ELK 26.
Caution
You need the product's (14 digit) serial number for
servicing and support.
RECOVERY
Leave the disposal of the packaging to the installer
who installed the product or to special waste sta-
tions.
Do not dispose of used products with normal
household waste. It must be disposed of at a special waste
station or dealer who provides this type of service.
Improper disposal of the product by the user results in ad-
ministrative penalties in accordance with current legislation.
15NIBE ELK 26 | GB
English

General
ELK 26 is an electric heater that can be used to supplement
the heating capacity of your NIBE climate unit. When the
heating demand is greater than the climate unit's capacity,
the electric heater connects automatically. The electrical
equipment is adapted to the climate unit's function.
The stainless steel electric coils and electric boiler tube are
made of acid-resistant steel (SIS 2333), which gives a very
good service life.
ELK 26 contains temperature limiter and contactors to en-
able external control of the power.
COMPATIBLE PRODUCTS
Connection is different depending on which product ELK 26
is to be used with.
These products can be connected directly to ELK 26:
•SMO 20
•SMO 40
•SMO S40
•F1345
•F1355
These products require the accessory AXC 40:
S-series
•VVM S320•S1155
•S1255
F-series
•VVM 225
•VVM 320
•F1145
•F1155
•F1245
•F1255
VVM 310 requires the accessory DEH 310 .
VVM 500 requires the accessory DEH 500.
CONTENTS
Electric heater1 x
ASSEMBLY
The electric heater must be installed upright (see image
below).
A free space of 800 mm in front of the water heater is re-
quired to carry out servicing. If this is not possible, detach-
able connections must be used.
LEK
NIBE ELK 26 | GB16

COMPONENT POSITIONS
LEK
2
34
EB1
PZ1
QM60
XL1
XL2
UB2
X1
QA41
QA3
QA2
FQ10
FC1
BT30
QA1
UB1
X2
Component list
Immersion heaterEB1
Miniature circuit-breakerFC1
Temperature limiterFQ10
Terminal block, incomingX1
Terminal blockX2
Contactor 4.0 kW (-K1)QA1
Contactor 7.0 kW (-K2)QA2
Contactor 15.0 kW (-K3)QA3
Contactor, overheat protection (-K4)QA41
Emergency mode thermostatBT30
Connection supply line, G 32XL1
Connection return line, G 32XL2
Cable glandUB1, UB2
VentingQM60
Type plate/Serial number platePZ1
Designations according to standard EN 81346-2.
17NIBE ELK 26 | GB

Pipe connections
GENERAL
The pipe installation must be carried out in accordance with
applicable standards.
A circulation pump must be used to ensure the flow over
the immersion heater. If the heating system valves can close
the circulation completely, the bypass valve must be in-
stalled so that the flow through the electric heater does not
stop. In closed installations an approved safety valve and
pressure expansion vessel must be used.
Caution
Also see the installer manual for your heat
pump/indoor module.
NOTE
The pipe work must be flushed before the electric
heater is connected, so that any contaminants do
not damage the component parts.
DRAINING
The system is most easily drained by installing a drainage
valve at the lowest point on the pipe installation. The remain-
ing water in ELK 26 is drained through the return line con-
nection (XL2), see "Component location" on page 17. If the
return line connection on ELK 26 is normally used for drain-
ing the unit, a drain valve can be installed here.
NOTE
The pipe work must be flushed before the electric
heater is connected, so that any contaminants do
not damage the component parts.
PRESSURE DROP DIAGRAM ELK 26
Pressure drop
Flow (l/s)
00 0,1 0,2 0,3 0,4 1,1
1
2
3
4
6
(kPa)
(l/s)
0,5 0,6 0,7
5
1,00,9
0,8
(kPa)
SYSTEM DIAGRAM
NOTE
This is the outline diagram. Actual installations
must be planned according to applicable stand-
ards.
SYMBOL KEY
MeaningSymbol
Shut-off valve
Non-return valve
Circulation pump
Expansion vessel
Pressure gauge
Temperature sensor
Trim valve
Heat pump
Radiator system
Designations according to standard EN 81346-2.
OUTLINE DIAGRAM
ELK 213
P
NIBE ELK 26 | GB18

Electrical connection
NOTE
All electrical connections must be carried out by
an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when in-
stalling ELK 26.
ELK 26 must be installed on terminal block X1 via a circuit
breaker with a minimum breaking gap of 3 mm.
ELK 26 contains temperature limiter and contactors for ex-
ternal control of the three power stages 4, 7 and 10 kW.
The electrical circuit diagram is at the end of this Installer
handbook.
ELECTRICAL CONNECTION VERSIONS F1345
F1345 has different electrical connection versions depending
on when the heat pump was manufactured. To check which
electrical connection applies to your F1345, check the des-
ignation "2.0" visible above the right hand side of the termin-
al block as illustrated.
LEK
F1345 2.0 / F1355
Terminal block X1 on ELK 26 is connected to terminal blocks
X5, X7 and X8 on the input board AA101 in the heat pump
as illustrated.
X5 X7 X8
L1
-X3 -X4
123
-AA101 -AA101
NL2 L3 1 2 3456789
-X5 1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2 K3
C C NO NC
K4 CNO NC
QN10 GP16
LNL L L N N N LNLNPE
PE
6789 10 11 12 13 14 15 16 17 18 19 20 2122
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2 3456789 10 11 12 13 14 15
-AA3
-X6
0-10V -EP14 -EP15
-BF1
16 17 18 2
-AA3
-X22 -AA3
-AA3
-X20 -X21 13123
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
WITHOUT THERMOSTAT, TWO ACTIVE POWER
STEPS
26 kW electric heater step active.
L2 L3 PEL1
X1
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4
X5 X7
PE 1 2
LN 3 4
X2
Heat pump
ELK26
WITH THERMOSTAT, TWO ACTIVE POWER
STEPS
26 kW electric heater step active.
15 kW electric heater step active in emergency mode.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
F1345 2.0
ELK 26
1 2 3 4 5 6 1 2 3 4 1 2 3
X5 X8X7
Heat pump
ELK26
19NIBE ELK 26 | GB

F1345
Terminal block X1 in ELK 26 connects to the terminal blocks
X2-X4 in the heat pump as illustrated.
X2 X3 X4
WITHOUT THERMOSTAT, TWO ACTIVE POWER
STEPS
26 kW electric heater step active.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6
X2 X3
L2 L3 PEL1
X1
PE 1 2L N 3 4
X2
Heat pump
ELK26
WITH THERMOSTAT, TWO ACTIVE POWER
STEPS
26 kW electric heater step active.
15 kW electric heater step active in emergency mode.
F1345
ELK 26
6 7 8 95 2 3
1 4 5 6 2 3
1
X2 X4X3
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Heat pump
ELK26
SMO S40
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
1 2 3C
AA100-X3
AA100-X4 AA100-X8
LLLL
NNNN NNN
Control module
ELK26
SMO 20 AND SMO 40
Terminal block X1 in ELK 26 connects to the terminal blocks
X1 and AA7-X2 in the control module as illustrated.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
WITHOUTTHERMOSTAT, THREEACTIVEPOWER
STEPS
26 kW electric heater step active.
L2 L3 PEL1
X1
PE 1 2
LN 3 4
X2
Styrmodul
ELK 26
PE
02 3 1 4
X1
2 3
1 4 5 6
AA7-X2
Control module
ELK26
NIBE ELK 26 | GB20
