Nibe ESV 20 User manual

MAV 0538-4 411546
ESV 20
R
ESV 20
DE
GB
SE MONTERINGSANVISNING ESV 20 EXTRA SHUNT
TILL FIGHTER 360P / FIGHTER 1130 / FIGHTER 1230 / VVM 240
INSTALLATION INSTRUCTIONS ESV 20 EXTRA SHUNT
FOR FIGHTER 360P / FIGHTER 1120 / FIGHTER 1220 / VVM 240
MONTAGEANWEISUNG ESV 20 EXTRA MISCHVENTIL
IM FIGHTER 360P / FIGHTER 1120 / FIGHTER 1220 / VVM 240
LEK
LEK
GRUNDFOS
Typ e UPS25 - 60 130P/N:59526447
230V-
HEJSAN
PC;0017NIB
DK
50Hz
IP 44
TF 110
Class H
Max. 10bar
2.5uF
45
0.20
65
0.30
90
0.40
1m(A) P, ( W )

Dettatillbehör användsdå FIGHTER 360P / 1130 /
1230 eller VVM 240 installeras i hus med två olikavär-
mesystem som kräver olikaframledningstemperatu-
rer, exempelvisi fall då huset har både radiatorsystem
och golvvärmesystem. I nedanstående text avser vär-
mesystem 1 det system som kräver den högre tempe-
raturen och som kopplas in till den ordinarie framled-
nings- respektive returledningsanslutningen.
Värmesystem 2 avser det värmesystem som arbetar
med lägre temperatur.
Vattenflödet i de två värmesystemen tillsammansbör
ej överstiga1700 l/h.
Sifferbeteckningar i följande text refererar till avsnittet
“Komponentplacering” samt aktuell ”Monterings- och
Skötselanvisning” för FIGHTER 360P / 1130 / 1230
eller VVM 240.
Allmänt
ESV 20
1 st rör med rak koppling
1 st värmebärarpump med kabel
2 stavstängningsventiler
1 stshuntventil med motor
1 st 5-ledarkabel
1 st reläkort med kablage
2 st temperaturgivare
1 stkablage, kantkontakt
4 strundstiftshylsor
1 st kopplingsdosa
1 stisoleringstejp
LEK
Innehåll
SE 1
SE

LEK
+2
0
-2
ABABAB
IIIIIIIIIIII
ESV 20
FIGHTER 360P
2
SE
Montering sker enligt följande.
■Töm först pannvattenkärlet om dettaär vattenfyllt.
Skruvabort pluggen (61) i FIGHTER 360P´sbot-
tengavel. Monteradet medföljande plaströret där
pluggen tidigare var placerad.
Röranslutning
■Den extravärmebärarpumpen (VBP2) och shunt-
ventilen (SV-V2) placeras på lämplig platsutanför
FIGHTER 360P. Från kopplingen på det montera-
de plaströret dras rör till shuntventilen.
Returledningen från värmesystem 2 kopplas till
shuntventilen samt till returledningen från värme-
system 1, se bild.
■De två medföljande temperaturgivarnamonteras i
anslutning till värmesystem 2 enligt bild.
Framledningsgivaren (FG2) monteras på röret mel-
lan shuntventilen och värmebärarpumpen (VBP2).
Returledningsgivaren (RG2) monteras på röret från
värmesystem 2.
■Vid montering skall kontaktpastasamt isolering
runt givaren och röret användas för att erhållakor-
rekt temperaturmätning. OBS! Vid felaktig monte-
ring kan funktionen äventyras.
LEK
61
Värmesystem 2 Värmesystem 1
61
SV-V2
FG2
VBP2
RG2
AV
AV
LEK
LEK
Retur
Värmepump Framledning
AV Avstängningsventil
FG2 Framledningsgivare 2
RG2 Returgivare 2
SV-V2 Shuntventil 2
VBP2 Värmebärarpump 2

Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
FIGHTER 360P 3
SE
ESV 20

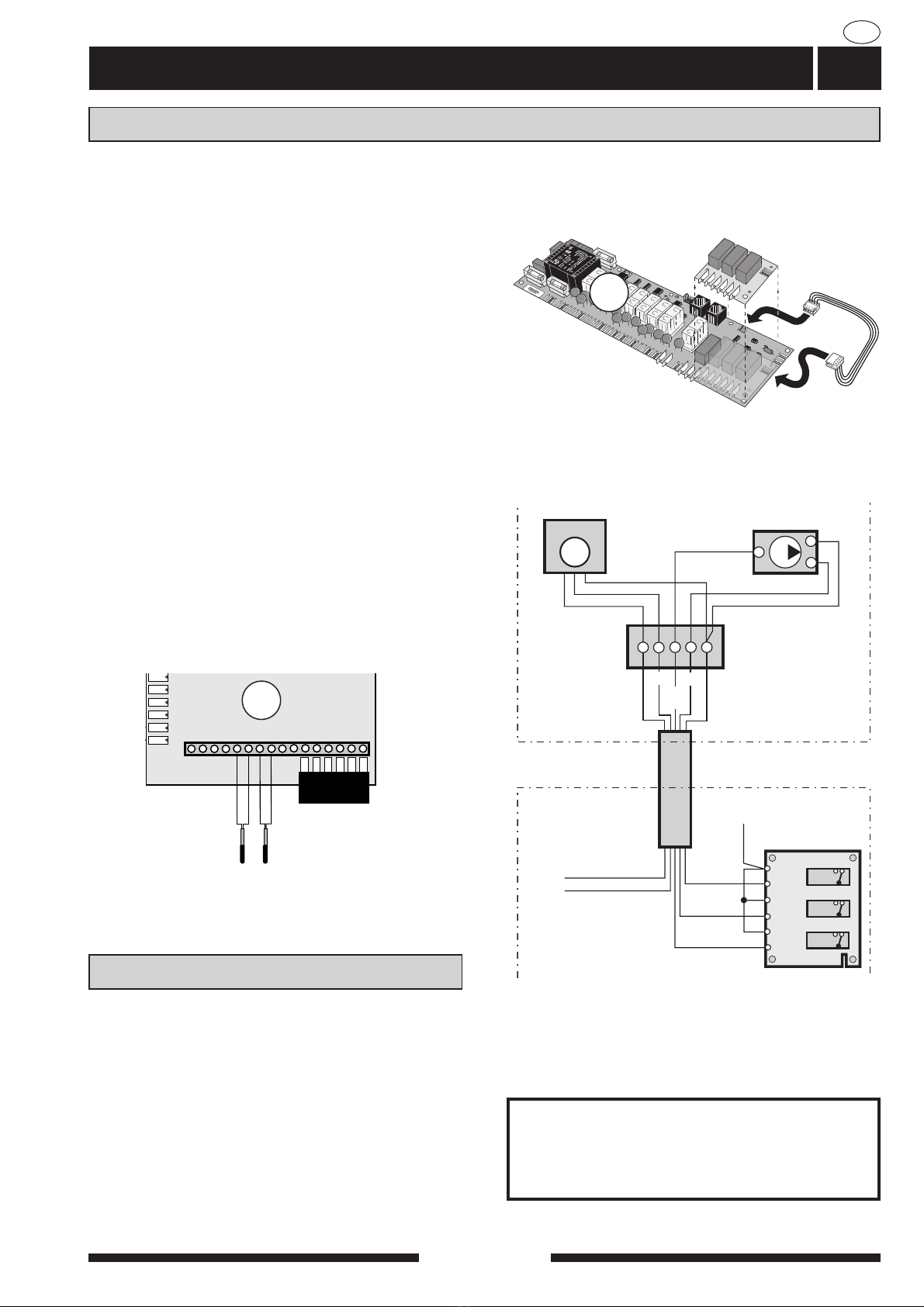

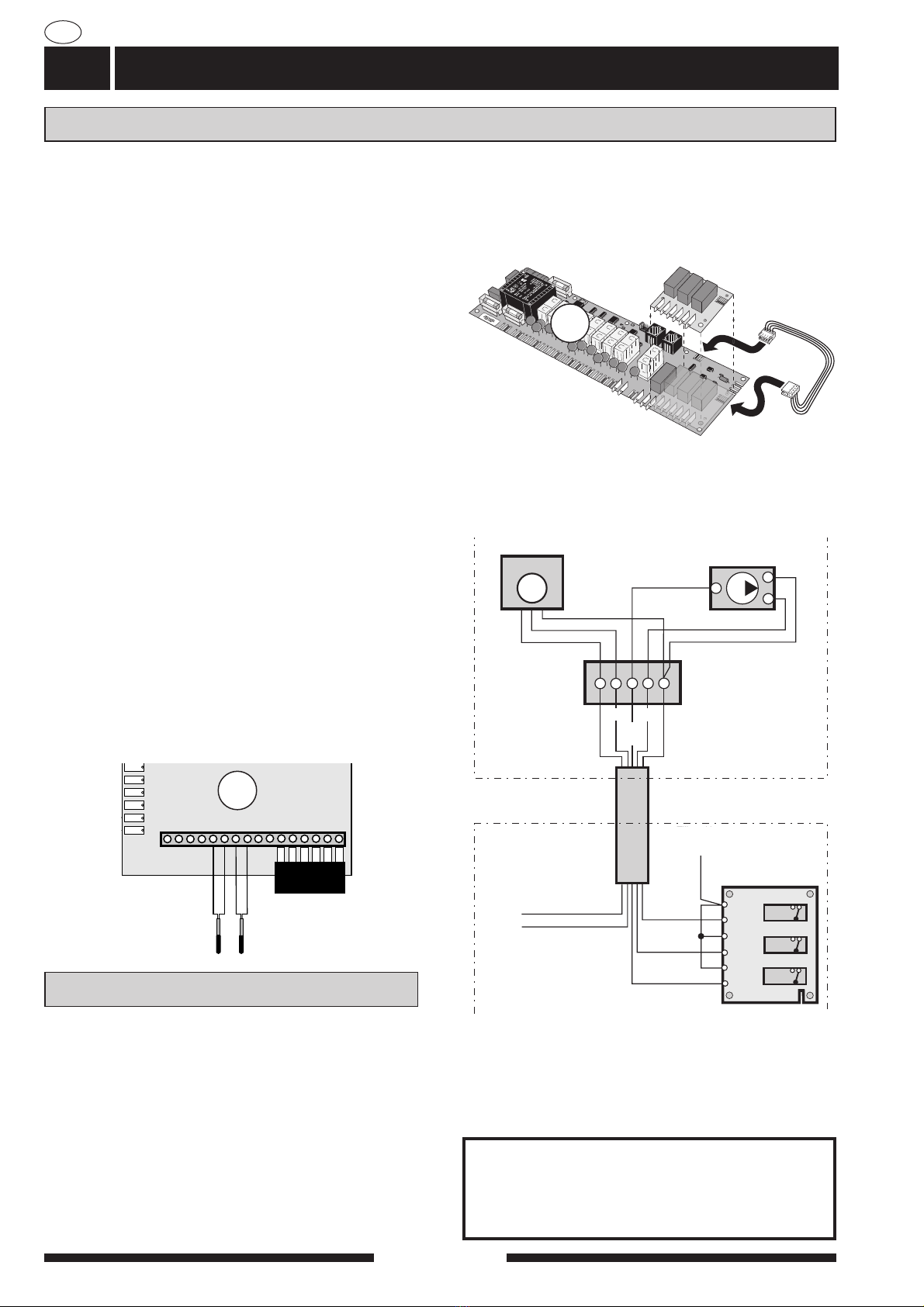

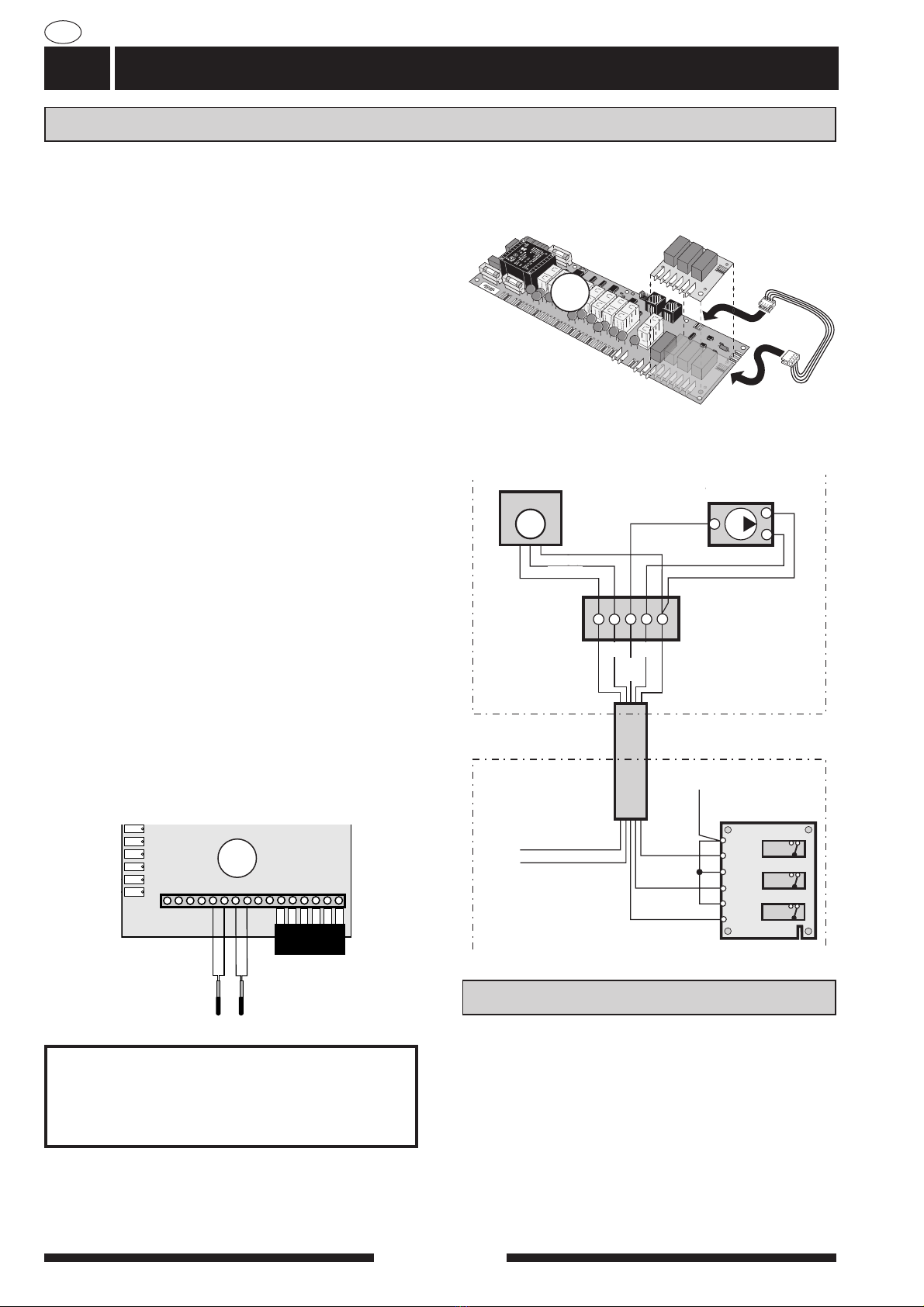

Det medföljande reläkortet monteras på det befintliga
reläkortet (29) med hjälp av plasttornen. Den bruna
kabelnslösa ände kopplas in på position 10 på plint
(22) till fläkttransformatorn.
Se avsnitt “Komponentplacering” för positioner.
Kantkontaktkablaget kopplas in mellan det medföljan-
de reläkortet och reläkort (29) enligt vidstående bild.
5-ledarkabeln kopplas in enligt följande:
■Blå ledare till ledig noll-position på kompressorkon-
densatorn (28).
■Brun ledare till position 40 på det nyareläkortet.
■Svart ledare till position 42 på det nyareläkortet.
■Vit ledare till position 38på det nyareläkortet.
■Jordledare (gul/grön) till ledigt jordstift på kopplings-
plinten till vänster om kompressorkondensatorn.
Den andraänden på 5-ledarkabeln, shuntmotorn och
värmebärarpumpen kopplas in i kopplingsdosan enligt
nedanstående bild. Kopplingsdosan monteras lämpli-
gen på väggen.
Givarnakopplas in med två-ledare (exempelvisEKXX
eller LiYY) enligt följande:
Den givare som användssom framledningsgivare 2
anslutstill position 7 och 8på effektvaktskortets(2)
nedre plint.
Returgivare 2 kopplas in till position 5 och 6 på
sammakort.
Använd medföljande rundstiftshylsor för skarvning
mellan två-ledaren och givaren.
Elanslutning
HAHN
LEK
OBS!
All elektrisk inkoppling skall ske av
behörig elektriker
■Välj “Service” i meny 8.1.1 för att få tillgång till
meny 9.0 och dess undermenyer.
■Välj sedan “Till” i meny 9.1.2, “Shuntgrupp 2”.
Därmed är meny 3.0 och dess undermenyer
åtkomliga.
■I undermenyernaställsnuvärmekurva, parallellför-
skjutning samt min- och maxnivåer in för värme-
system 2 på sammasätt som för värmesystem 1
under meny 2.0.
Se också “Monterings- och skötselanvisning” för
FIGHTER 360P.
Inställning
FIGHTER 360P
EXTERNT
4X4.1
X6.1
Returgivare 2 Framledningsgivare 2
2
29

ESV 20
VVM 240
4
SE
95
FIGHTER 2010
VVM 240
AV
AV
SÄK
SF
RC
TV
FG
RG
UG
FG2
RG2
VBP2 SV-V2
LEK
Retur
Värmepump
AV Avstängningsventil
FG Framledningsgivare
FG2 Framledningsgivare 2
RG Returgivare
RG2 Returgivare 2
SF Smutsfilter
SV-V2 Shuntventil 2
SÄV Säkerhetsventil
UG Utegivare
VBP2 Värmebärarpump 2
Framledning
Montering sker enligt följande.
■Töm först pannvattenkärlet/värmesystemet om
dettaär vattenfyllt.
■Den extravärmebärarpumpen (VBP2) placeras på
lämplig platsutanför VVM 240. Shuntventilen (SV-
V2) placeras på framledningen, efter VVM 240,
före förstaradiatorn på värmesystem 1.
Returledningen från värmesystem 2 kopplas till
shuntventilen samt till returledningen från värme-
system 1, se bild.
■De två medföljande temperaturgivarnamonteras i
anslutning till värmesystem 2 enligt bild.
Framledningsgivaren (FG2) monteras på röret mel-
lan värmebärarpumpen (VBP2) och värmesystem
2.
Returledningsgivaren (RG2) monteras på röret från
värmesystem 2.
■Vid montering skall kontaktpastasamt isolering
runt givaren och röret användas för att erhållakor-
rekt temperaturmätning. OBS! Vid felaktig monte-
ring kan funktionen äventyras.
Röranslutning

ESV 20
VVM 240 5
SE
Det medföljande reläkortet monteras på det befintliga
reläkortet (29) med hjälp av plasttornen. Den bruna
kabelnslösa ände kopplas in på plint -X12 position 3.
Se avsnitt “Komponentplacering” för positioner.
Kantkontaktkablaget kopplas in mellan det medföljan-
de reläkortet och reläkort (29) enligt vidstående bild.
5-ledarkabeln kopplas in enligt följande:
■Blå ledare till noll-position på plint -X12 position 4.
■Brun ledare till position 40 på det nyareläkortet.
■Svart ledare till position 42 på det nyareläkortet.
■Vit ledare till position 38på det nyareläkortet.
■Jordledare (gul/grön) till ledigt jordstift.
Den andraänden på 5-ledarkabeln, shuntmotorn och
värmebärarpumpen kopplas in i kopplingsdosan enligt
nedanstående bild. Kopplingsdosan monteras lämpli-
gen på väggen.
Givarnakopplas in med två-ledare (exempelvisEKXX
eller LiYY) enligt följande:
Den givare som användssom framledningsgivare 2
anslutstill position 7 och 8på effektvaktskortets(2)
nedre plint.
Returgivare 2 kopplas in till position 5 och 6 på
sammakort.
Använd medföljande rundstiftshylsor för skarvning
mellan två-ledaren och givaren.
Elanslutning
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
OBS!
All elektrisk inkoppling skall ske av
behörig elektriker
■Välj “Service” i meny 8.1.1 för att få tillgång till
meny 9.0 och dess undermenyer.
■Välj sedan “Till” i meny 9.3.3, “Shuntgrupp 2”.
Därmed är meny 3.0 och dess undermenyer
åtkomliga.
■I undermenyernaställsnuvärmekurva, parallellför-
skjutning samt min- och maxnivåer in för värme-
system 2 på sammasätt som för värmesystem 1
under meny 2.0.
Se också “Monterings- och skötselanvisning” för VVM
240.
Inställning
HAHN
LEK
VVM 240
EXTERNT
4X4.1
X6.1
Returgivare 2 Framledningsgivare 2
2
Till position 3 på plint -X12
i VVM 240
Till position 4 på
plint -X12 i VVM 240
29

ESV 20
FIGHTER 1130 / 1230
6
SE
A
B
AB
FG2
RG2
VBP2 SV-V2
AV
AV
AV
AV
AV
VVG
SF
SF
NK
SÄV
SÄV
EXP
RG
FG
VXV
VVB / ACK
VVB
JK / BK
UG
ELK
LEK
Retur
Värmepump Framledning
AV Avstängningsventil
JK/BK Jord-/Bergkollektor
EXP Expansionskärl med erfoderlig säkerhetsutrustning
FG Framledningsgivare
FG2 Framledningsgivare 2
NV Nivåkärl
RG Returgivare
RG2 Returgivare 2
SF Smutsfilter
SV-V2 Shuntventil 2
SÄV Säkerhetsventil
VBP2 Värmebärarpump 2
VVB Vattenvärmare
VVB/ACK Ackumulator med vattenvärmare
VVG Varmvattengivare
VXV Växelventil
FIGHTER 1130/1230
Montering sker enligt följande.
■Töm först pannvattenkärlet/värmesystemet om
dettaär vattenfyllt.
■Den extravärmebärarpumpen (VBP2) placeras på
lämplig platsutanför FIGHTER 1130/1230.
Shuntventilen (SV-V2) placeras på framledningen,
efter värmepumpen, före förstaradiatorn på vär-
mesystem 1. Returledningen från värmesystem 2
kopplas till shuntventilen samt till returledningen
från värmesystem 1, se bild.
■De två medföljande temperaturgivarnamonteras i
anslutning till värmesystem 2 enligt bild.
Framledningsgivaren (FG2) monteras på röret mel-
lan värmebärarpumpen (VBP2) och värmesystem
2.
Returledningsgivaren (RG2) monteras på röret från
värmesystem 2.
■Vid montering skall kontaktpastasamt isolering
runt givaren och röret användas för att erhållakor-
rekt temperaturmätning. OBS! Vid felaktig monte-
ring kan funktionen äventyras.
Röranslutning

ESV 20
FIGHTER 1130 7
SE
Det medföljande reläkortet monteras på det befintliga
reläkortet (29) med hjälp av plasttornen. Den bruna
kabelnslösa ände kopplas in på position 16 på plint -X6
i FIGHTER 1130.
Se avsnitt “Komponentplacering” för positioner.
Kantkontaktkablaget kopplas in mellan det medföljan-
de reläkortet och reläkort (29) enligt vidstående bild.
5-ledarkabeln kopplas in enligt följande:
■Blå ledare till position 17 på plint -X6 i FIGHTER
1130.
■Brun ledare till position 40 på det nyareläkortet.
■Svart ledare till position 42 på det nyareläkortet.
■Vit ledare till position 38på det nyareläkortet.
■Jordledare (gul/grön) till ledigt jordstift.
Den andraänden på 5-ledarkabeln, shuntmotorn och
värmebärarpumpen kopplas in i kopplingsdosan enligt
vidstående bild. Kopplingsdosan monteras lämpligen
på väggen.
Givarnakopplas in med två-ledare (exempelvisEKXX
eller LiYY) enligt följande:
Den givare som användssom framledningsgivare 2
anslutstill position 7 och 8på effektvaktskortets(2)
nedre plint.
Returgivare 2 kopplas in till position 5 och 6 på
sammakort.
Använd medföljande rundstiftshylsor för skarvning
mellan två-ledaren och givaren.
Elanslutning
4X4.1
X6.1
Returgivare 2 Framledningsgivare 2
2
OBS!
All elektrisk inkoppling skall ske av
behörig elektriker
■Välj “Service” i meny 8.1.1 för att få tillgång till
meny 9.0 och dess undermenyer.
■Välj sedan “Till” i meny 9.2.5, “Shuntgrupp 2”.
Därmed blir meny 3.0 och dess undermenyer
åtkomliga.
■I undermenyernaställsnuvärmekurva, parallellför-
skjutning samt min- och maxnivåer in för värme-
system 2 på sammasätt som för värmesystem 1
under meny 2.0.
Se också “Monterings- och skötselanvisning” för
FIGHTER 1130.
Inställning
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
Till position 16 på
plint -X6 i FIGHTER 1130
Till position 17 på
plint -X6 i FIGHTER 1130
HAHN
LEK
FIGHTER 1130
EXTERNT
29

ESV 20
FIGHTER 1230
8
SE
Det medföljande reläkortet monteras på det befintliga
reläkortet (29) med hjälp av plasttornen. Den bruna
kabelnslösa ände kopplas in till position 12 på plint
-X6 i FIGHTER 1230.
OBS! Om ingen kabel är ansluten till plint -X6 position
12 sedan tidigare skall en 0,75 mm2kabel anslutas
från ovansidan av dennaposition till motorskydd (26)
anslutning 95.
Se avsnitt “Komponentplacering” för positioner.
Kantkontaktkablaget kopplas in mellan det medföljan-
de reläkortet och reläkort (29) enligt vidstående bild.
5-ledarkabeln kopplas in enligt följande:
■Blå ledare till noll-position på plint för inkommande
el (-X9) i FIGHTER 1230.
■Brun ledare till position 40 på det nyareläkortet.
■Svart ledare till position 42 på det nyareläkortet.
■Vit ledare till position 38på det nyareläkortet.
■Jordledare (gul/grön) till ledigt jordstift.
Den andraänden på 5-ledarkabeln, shuntmotorn och
värmebärarpumpen kopplas in i kopplingsdosan enligt
vidstående bild. Kopplingsdosan monteras lämpligen
på väggen.
Givarnakopplas in med två-ledare (exempelvisEKXX
eller LiYY) enligt följande:
Den givare som användssom framledningsgivare 2
anslutstill position 7 och 8på effektvaktskortets(2)
nedre plint.
Returgivare 2 kopplas in till position 5 och 6 på
sammakort.
Använd medföljande rundstiftshylsor för skarvning
mellan två-ledaren och givaren.
Elanslutning
OBS!
All elektrisk inkoppling skall ske av
behörig elektriker
■Välj “Service” i meny 8.1.1 för att få tillgång till
meny 9.0 och dess undermenyer.
■Välj sedan “Till” i meny 9.2.5, “Shuntgrupp 2”.
Därmed blir meny 3.0 och dess undermenyer
åtkomliga.
■I undermenyernaställsnuvärmekurva, parallellför-
skjutning samt min- och maxnivåer in för värme-
system 2 på sammasätt som för värmesystem 1
under meny 2.0.
Se också “Monterings- och skötselanvisning” för
FIGHTER 1230.
Inställning
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
Till position 12 på
plint -X6 i FIGHTER 1230
FIGHTER 1230
EXTERNT
Till noll-position på plint
för inkommande el (-X9) i
FIGHTER 1230
HAHN
LEK
4X4.1
X6.1
Returgivare 2 Framledningsgivare 2
2
29

LEK
ABIIIIII III I II
50.0 C
Varmvatten te mp. 1 .0
ESV 20
Komponentplacering 9
SE
LEK
LEK
011007
Art.nr.611827
2
1
bar
3
04
VARNING
DATASKYLT123456SERIENR. 123456
VVKV
LEK
Art.nr.611???
2
1bar 3
04
FIGHTER 360P
FIGHTER 1130
VVM 240
FIGHTER 1230
Platsför medföl-
jande reläkort.
Jordstift
Platsför medföljande
reläkort.
LEK
29 22 28
29
29
29
Platsför medföl-
jande reläkort.
2
2
2
Platsför medföljande
reläkort.
2
26
-X6
-X6
-X9
-X12

ESV 20
GB
10
GB
Thisaccessory isused when FIGHTER 360P / 1120 /
1220 or VVM 240 isinstalled in homeswith two differ-
ent heating systemsthat require different flow temper-
atures, for example, when the home has both aradia-
tor system and floor heating system. In the text below
heating system 1 refersto the system that requiresthe
highest temperature and which isconnected to the
ordinary flow and return connections.
Heating system 2 refersto the heating system that
worksat the lowest temperature.
The combined water flow in the two heating systems
should not exceed 1700 l/h.
The number designationsin bracketsin the following
text refer to the “Component placement” section and
the “Installation and Maintenance Instructions” for the
FIGHTER 360P / 1120 / 1220 or VVM240 in question.
General
1 Pipe with straight coupling
1 Circulation pump with cable
2Shut off valves
1Shunt valve with motor
1 5-core cable
1 Relay card with cabling
2 Temperature sensor
1Cabling, edge board contact
4Round pin adapter
1 Connection box
1Insulation tape
LEK
Contents

ESV 20
FIGHTER 360P 11
GB
LEK
+2
0
-2
ABABAB
IIIIIIIIIIII
Install as follows.
■Empty the water cylinder first, if thisisfilled with
water. Unscrew the plug (61) in the dished end of
FIGHTER 360P. Install the supplied plastic pipe
where the plug was previously fitted.
Pipe connections
■The extracirculation pump (VBP2) and shunt valve
(SV-V2) are positioned in asuitable areaoutside of
FIGHTER 360P. From the coupling on the fitted
plastic pipe route the pipe to the shunt valve. The
return pipe from heating system 2 isconnected to
the shunt valve as well as the return pipe from
heating system 1, see figure.
■The two supplied temperature sensorsare fitted in
connection to heating system 2 as illustrated in the
figure.
The flow sensor (FS2) isfitted on the pipe between
the shunt valve and the circulation pump (VBP2).
The return sensor (RG2) isfitted on the pipe from
heating system 2.
■Contact paste and insulation around the sensor
and pipe must be used during installation to obtain
the correct temperature measurement. NOTE!
Incorrect installation can put functionality at risk.
LEK
61
Värmesystem 2 Värmesystem 1
61
SV-V2
FG2
VBP2
RG2
AV
AV
LEK
LEK
Return
Heat pump Flow
AV Shutoff valve
FG2 Flow sensor 2
RG2 Return sensor 2
SV-V2 Shunt valve 2
VBP2 Circulation pump 2
Heating circuit 2 Heating circuit 1

ESV 20
FIGHTER 360P
12
GB
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
The supplied relay card isfitted on the existing relay
card (29) using the plastic spacers. The free end of
the brown cable isconnected to position 10 on termi-
nal (22) for the fan transformer.
See the section “Component placement” for the posi-
tions.
The edge board contact cable isconnected between
the supplied relay card and relay card (29) as shown
in the adjoining figure.
The 5-core cable isconnected as follows:
■Blue conductor to the free neutral position on the
compressor capacitor (28).
■Brown conductor to position 40 on the new relay
card.
■Black conductor to position 42 on the new relay
card.
■White conductor to position 38on the new relay
card.
■Earth conductor (yellow/green) to afree earth pin
on the terminal block to the left of the compressor
capacitor.
The other end of the 5-core cable, shunt motor and
the circulation pump are connected to the connection
box as shown in the figure below. The connection box
can be mounted on awall.
The sensorsare connected with atwo-wire cable (for
example, EKXX or LiYY) as follows:
The sensor used as the flow sensor 2 isconnected to
positions7 and 8on the load monitor card (2) lower
terminal.
Return sensor 2 isconnected to positions5 and 6 on
the same card.
Use the supplied round pin adaptersfor the splice
between the two-wire cable and the sensor.
Electrical connection
HAHN
LEK
NOTE!
All electrical connections should be
made by a qualified electrician
■Select “Service” from menu8.1.1 to access menu
9.0 and itssub-menus.
■Now select “On” in menu9.1.2, “ExtraShunt
Present”. Youwill now be able to access menu3.0
and itssub-menus.
■Using the sub-menus youcan now set the heat
curve, parallel offset as well as the min. and max.
levelsfor heating system 2 in the same way as for
heating system 1 in menu2.0.
Also refer to the “Installation and Maintenance
Instructions” for FIGHTER 360P.
Settings
FIGHTER 360P
EXTERNAL
Shunt motor Circulation pump
Yellow/Green
Yellow/Green
Yellow/
Green
Blue
Black
Black
Brown
Brown
Brown
Brown
Black
Brown
White
White
Blue
Blue
Blue
Connection box
5-core cable
To afree
ground pin
To position 10
on terminal (22)
To the free neutral position
on the compressor capacitor
(28)
4X4.1
X6.1
Return sensor 2 Flow sensor 2
2
29

ESV 20
VVM 240 13
GB
95
FIGHTER 2010
VVM 240
AV
AV
SÄK
SF
RC
TV
FG
RG
UG
FG2
RG2
VBP2 SV-V2
LEK
Return
Heat pump
AV Shutoff valve
FG Flow sensor
FG2 Flow sensor 2
RG Return sensor
RG2 Return sensor 2
SF Particle filter
SV-V2 Shunt valve 2
SÄV Safety valve
UG Outside sensor
VBP2 Circulation pump 2
Flow
Install as follows.
■Empty the water cylinder/heating circuit first, if this
isfilled with water.
■The extracirculation pump (VBP2) ispositioned in
asuitable areaoutside of VVM 240. The shunt
valve (SV-V2) ispositioned on the flow pipe, after
VVM 240, before the first radiator on heating sys-
tem 1. The return pipe from heating system 2 is
connected to the shunt valve as well as the return
pipe from heating system 1, see figure.
■The two supplied temperature sensorsare fitted in
connection to heating system 2 as illustrated in the
figure.
The flow sensor (FS2) isfitted on the pipe between
the circulation pump (VBP2) and heating system 2.
The return sensor (RG2) isfitted on the pipe from
heating system 2.
■Contact paste and insulation around the sensor
and pipe must be used during installation to obtain
the correct temperature measurement. NOTE!
Incorrect installation can put functionality at risk.
Pipe connections

ESV 20
VVM 240
14
GB
The supplied relay card isfitted on the existing relay
card (29) using the plastic spacers. The free end of
the brown cable isconnected to terminal -X12 position
3.
See the section “Component placement” for the posi-
tions.
The edge board contact cable isconnected between
the supplied relay card and relay card (29) as shown
in the adjoining figure.
The 5-core cable isconnected as follows:
■Blue conductor to the neutral position on terminal -
X12 position 4.
■Brown conductor to position 40 on the new relay
card.
■Black conductor to position 42 on the new relay
card.
■White conductor to position 38on the new relay
card.
■Earth conductor (yellow/green) to afree earth pin.
The other end of the 5-core cable, shunt motor and
the circulation pump are connected to the connection
box as shown in the figure below. The connection box
can be mounted on awall.
The sensorsare connected with atwo-wire cable (for
example, EKXX or LiYY) as follows:
The sensor used as the flow sensor 2 isconnected to
positions7 and 8on the load monitor card (2) lower
terminal.
Return sensor 2 isconnected to positions5 and 6 on
the same card.
Use the supplied round pin adaptersfor the splice
between the two-wire cable and the sensor.
Electrical connection
NOTE!
All electrical connections should be
made by a qualified electrician
■Select “Service” from menu8.1.1 to access menu
9.0 and itssub-menus.
■Now select “On” in menu9.3.3, “ExtraShunt
Present”. Youwill now be able to access menu3.0
and itssub-menus.
■Using the sub-menus youcan now set the heat
curve, parallel offset as well as the min. and max.
levelsfor heating system 2 in the same way as for
heating system 1 in menu2.0.
Also refer to the “Installation and Maintenance
Instructions” for VVM 240.
Settings
HAHN
LEK
4X4.1
X6.1
Return sensor 2 Flow sensor 2
2
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
VVM 240
EXTERNAL
Shunt motor Circulation pump
Yellow/Green
Yellow/Green
Yellow/
Green
Blue
Black
Black
Brown
Brown
Brown
Black
Brown
White
White
Blue
Blue
Blue
Connection box
5-core cable
To afree
ground pin
To position 4 on
terminal -X12 in VVM 240
To position 3 on terminal
-X12 in VVM 240
29
Brown

ESV 20
FIGHTER 1120/1220 15
GB
LEK
Return
Heat pump Flow
AV Shutoff valve
JK/BK Soil/Rock collector
EXP Expansion vessel with the requisite safety equipment
FG Flow sensor
FG2 Flow sensor 2
NK Level vessel
RG Return sensor
RG2 Return sensor 2
SF Particle filter
SV-V2 Shunt valve 2
SÄV Safety valve
VBP2 Circulation pump 2
VVB Water heater
VVB/ACK Accumulator with water heater
VVG Hot water sensor
VXV Shuttle valve
Install as follows.
■Empty the water cylinder/heating system first, if
thisisfilled with water.
■The extracirculation pump (VBP2) ispositioned in
asuitable areaoutside of FIGHTER 1120/1220.
The shunt valve (SV-V2) ispositioned on the flow
pipe, after the heat pump, before the first radiator
on heating system 1. The return pipe from heating
system 2 isconnected to the shunt valve as well as
the return pipe from heating system 1, see figure.
■The two supplied temperature sensorsare fitted in
connection to heating system 2 as illustrated in the
figure.
The flow sensor (FS2) isfitted on the pipe between
the circulation pump (VBP2) and heating system 2.
The return sensor (RG2) isfitted on the pipe from
heating system 2.
■Contact paste and insulation around the sensor
and pipe must be used during installation to obtain
the correct temperature measurement. NOTE!
Incorrect installation can put functionality at risk.
Pipe connections
A
B
AB
FG2
RG2
VBP2 SV-V2
AV
AV
AV
AV
AV
VVG
SF
SF
NK
SÄV
SÄV
EXP
RG
FG
VXV
VVB / ACK
VVB
JK / BK
UG
ELK
FIGHTER 1120/1220

ESV 20
FIGHTER 1120
16
GB
The supplied relay card isfitted on the existing relay
card (29) using the plastic spacers. The free end of the
brown cable isconnected to position 16 on terminal -X6
in FIGHTER 1120.
See the section “Component placement” for the posi-
tions.
The edge board contact cable isconnected between
the supplied relay card and relay card (29) as shown
in the adjoining figure.
The 5-core cable isconnected as follows:
■Blue conductor to position 17 on terminal -X6 in
FIGHTER 1120.
■Brown conductor to position 40 on the new relay
card.
■Black conductor to position 42 on the new relay
card.
■White conductor to position 38on the new relay
card.
■Earth conductor (yellow/green) to afree earth pin.
The other end of the 5-core cable, shunt motor and
the circulation pump are connected to the connection
box as shown in the adjoining figure. The connection
box can be mounted on awall.
The sensorsare connected with atwo-wire cable (for
example, EKXX or LiYY) as follows:
The sensor used as the flow sensor 2 isconnected to
positions7 and 8on the load monitor card (2) lower
terminal.
Return sensor 2 isconnected to positions5 and 6 on
the same card.
Use the supplied round pin adaptersfor the splice
between the two-wire cable and the sensor.
Electrical connection
4X4.1
X6.1
Return sensor 2 Flow sensor 2
2
NOTE!
All electrical connections should be
made by a qualified electrician
■Select “Service” from menu8.1.1 to access menu
9.0 and itssub-menus.
■Now select “On” in menu9.2.5, “System 2
Present”. Youwill now be able to access menu3.0
and itssub-menus.
■Using the sub-menus youcan now set the heat
curve, parallel offset as well as the min. and max.
levelsfor heating system 2 in the same way as for
heating system 1 in menu2.0.
Also refer to the “Installation and Maintenance
Instructions” for FIGHTER 1120.
Settings
HAHN
LEK
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
FIGHTER 1120
EXTERNAL
Shunt motor Circulation pump
Yellow/Green
Yellow/Green
Yellow/
Green
Blue
Black
Black
Brown
Brown
Brown
Black
Brown
White
White
Blue
Blue
Blue
Connection box
5-core cable
To afree
ground pin
To position 17 on terminal
-X6 in FIGHTER 1120
To position 16 on terminal
-X6 in FIGHTER 1120
29
Brown

ESV 20
FIGHTER 1220 17
GB
The supplied relay card isfitted on the existing relay
card (29) using the plastic spacers. The free end of
the brown cable isconnected to position 12 on termi-
nal -X6 in FIGHTER 1220.
NOTE! If no cable has been connected to terminal -X6
position 12, a0.75 mm2cable should be connected
from the top of thisposition to the motor protection
(26) connection 95.
See the section “Component placement” for the posi-
tions.
The edge board contact cable isconnected between
the supplied relay card and relay card (29) as shown
in the adjoining figure.
The 5-core cable isconnected as follows:
■Blue conductor to the neutral position on the termi-
nal for the incoming electricity (-X9) in FIGHTER
1220.
■Brown conductor to pos. 40 on the new relay card.
■Black conductor to pos. 42 on the new relay card.
■White conductor to pos. 38on the new relay card.
■Earth conductor (yellow/green) to afree earth pin.
The other end of the 5-core cable, shunt motor and
the circulation pump are connected to the connection
box as shown in the adjoining figure. The connection
box can be mounted on awall.
The sensorsare connected with atwo-wire cable (for
example, EKXX or LiYY) as follows:
The sensor used as the flow sensor 2 isconnected to
positions7 and 8on the load monitor card (2) lower
terminal.
Return sensor 2 isconnected to positions5 and 6 on
the same card.
Use the supplied round pin adaptersfor the splice
between the two-wire cable and the sensor.
Electrical connection
NOTE!
All electrical connections should be
made by a qualified electrician
■Select “Service” from menu8.1.1 to access menu
9.0 and itssub-menus.
■Now select “On” in menu9.2.5, “System 2
Present”. Youwill now be able to access menu3.0
and itssub-menus.
■Using the sub-menus youcan now set the heat
curve, parallel offset as well as the min. and max.
levelsfor heating system 2 in the same way as for
heating system 1 in menu2.0.
Also refer to the “Installation and Maintenance
Instructions” for FIGHTER 1220.
Settings
HAHN
LEK
4X4.1
X6.1
Return sensor 2 Flow sensor 2
2
Blå
M
Svart
Brun
Gul/Grön
Brun Blå
Brun
Brun
Svart
Gul/
Grön
Vit
Blå
Gul/Grön
Blå Vit
Brun
Svart
Shuntmotor Värmebärarpump
Kopplingsdosa
5-ledarkabel
Till ledigt
jordstift
Till ledig noll-position på
kompressorkondensator (28)
Till position 10
på plint (22)
Re
37
39
40
41
42
38
Re
Re
FIGHTER 1220
EXTERNAL
Shunt motor Circulation pump
Yellow/Green
Yellow/Green
Yellow/
Green
Blue
Black
Black
Brown
Brown
Brown
Black
Brown
White
White
Blue
Blue
Blue
Connection box
5-core cable
To afree
ground pin
To the neutral position on
the terminal for the incom-
ing electricity (-X9) in
FIGHTER 1220
To position 12 on terminal
-X6 in FIGHTER 1220
29

ESV 20
Component positions
18
GB
LEK
ABIIIIII III I II
50.0 C
Varmvatten te mp. 1 .0
LEK
LEK
011007
Art.nr.611827
2
1
bar
3
04
VARNING
DATASKYLT123456SERIENR. 123456
VVKV
LEK
Art.nr.611???
2
1bar 3
04
FIGHTER 360P
FIGHTER 1120
VVM 240
FIGHTER 1220
Space for the
supplied relay
card. Earth pin
Space for the sup-
plied relay card.
LEK
29 22 28
29
29
29
Space for the sup-
plied relay card.
2
2
2
Space for the sup-
plied relay card.
2
26
-X6
-X6
-X9
-X12
