Oki USB Interface Kit Oki DP-5000 User manual

USB Interface Kit Oki DP-5000
Setup Guide

2Oki DP-5000
The OKI®USB Interface Kit enables you to use your
OKI DP-5000 Series printer with an Apple®iMac™ or
with a Windows 98®computer that has a USB port.
Important notes
• Please read this document carefully, and follow
the procedures outlined to prevent any damage to
the USB interface cable and/or to the connected
devices.
• DO NOT unplug the USB interface cable while
printing. If you do so you must restart your com-
puter before re-commencing printing.
• The OKI USB interface cable works only with
the designated OKI DP-5000 printer.
• If your iMac computer is running Mac 8.1 operat-
ing system you must install the iMac update 1.0
software. Please note that you do not need to
install this update with Mac OS 8.5 or greater.
Checking the package contents
Please check the contents of the package. It should con-
tain the following items:
• USB Interface Cable.
• Quick Setup Guide (this document).
System requirements
• Apple iMac computer, Mac OS 8.1 with iMac
Update 1.0 or later.
• PC compatible computer with USB port, Win-
dows 98.
Installation for iMac
To install the OKI USB Interface Kit to enable you to
operate your DP-5000 printer with an Apple iMac, fol-
low these steps:
1. If you haven’t already set up your printer, please
do so by following the instructions included with
the printer.
Caution:
Make sure the computer and printer are turned off before
you connect the USB printer cable.

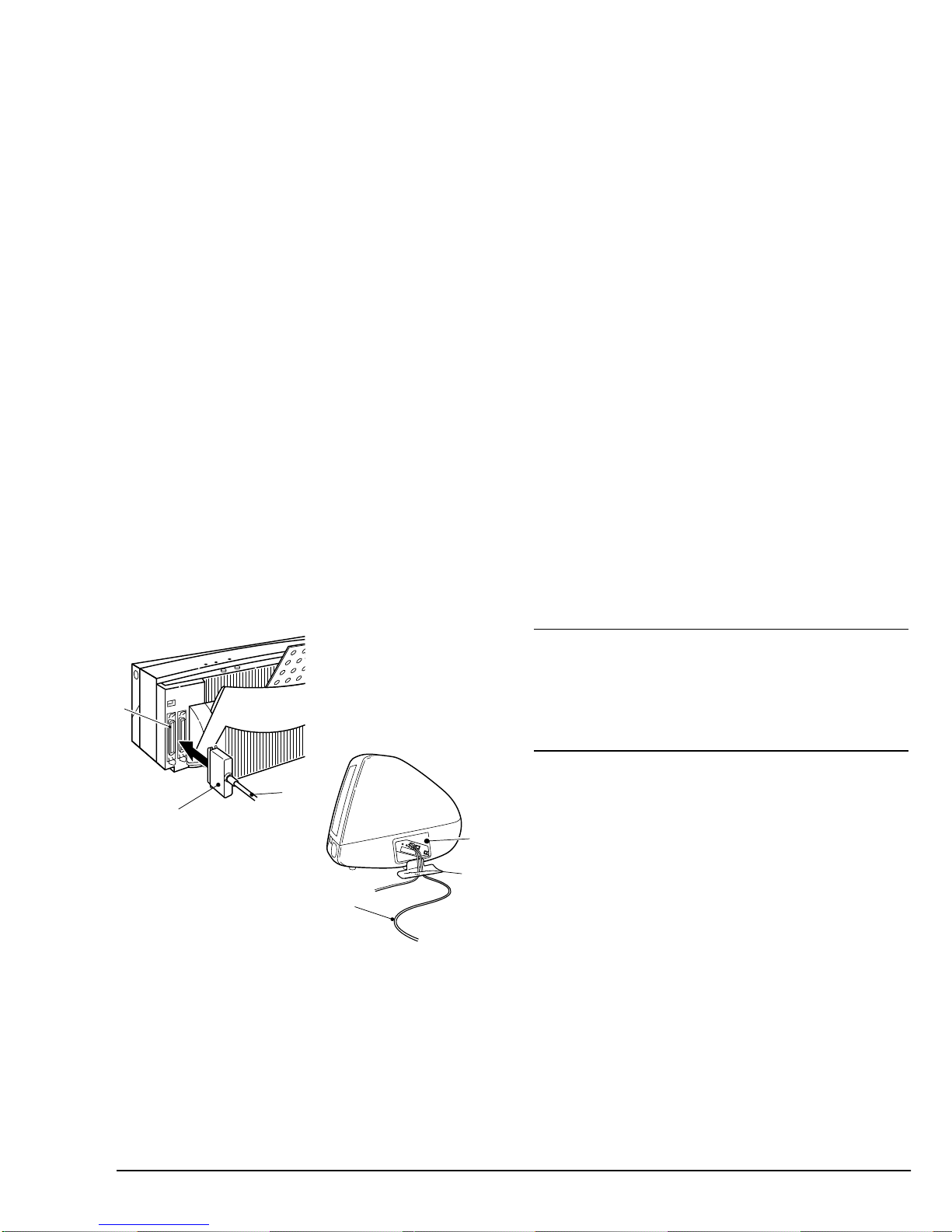

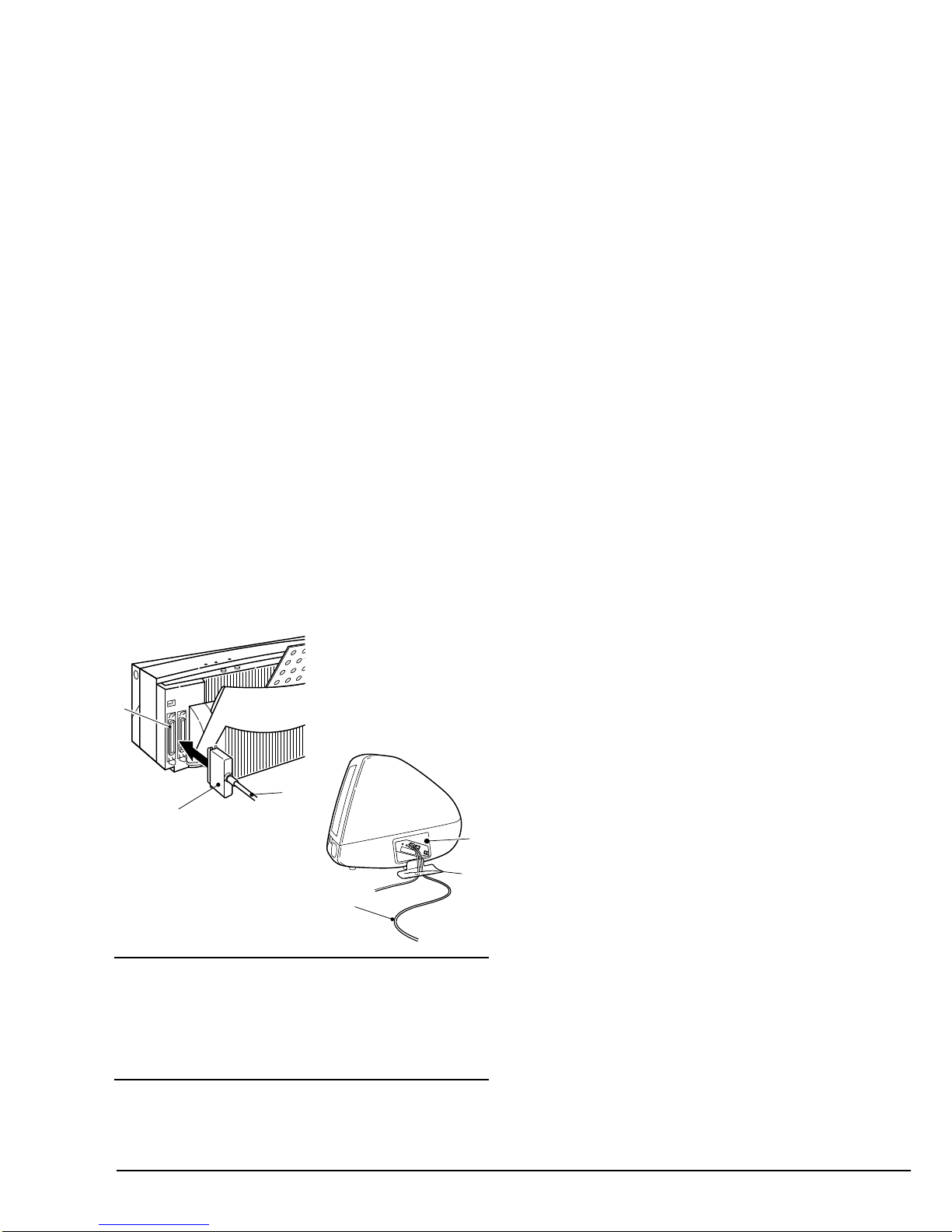

2. Connect the USB interface cable (1) to the paral-
lel connector (2) on the printer.
3. Connect the other end of the USB cable (3) to an
available USB port (4) on the side of the iMac, or
on a USB hub. To connect the USB cable directly
to the iMac, open the port door (5) on the side of
the iMac, and with the three-pronged USB icon
facing up, plug the cable into the USB port.

English
USB Setup Guide 3
Caution:
Do not plug the USB cable directly into the iMac keyboard.
The USB port on the keyboard does not supply its own pow-
er, so the combined current drain of the printer and the
keyboard might exceed USB specifications.
4. Turn on the printer (and the USB hub, if con-
nected), and then turn on the iMac computer.
5. Insert the OKI DP-5000 installation disc into
your CD-ROM drive. Open the English folder,
and then double-click on the Install OKI DP-
5000 icon.
6. Follow the instructions on-screen to complete the
installation.
Using the OKI USB printer with iMac
Make sure that the USB interface cable is properly con-
nected and your printer is turned on.
1. Select Chooser from the menu and click the DP-
5000 icon.
2. Go to Select a USB printer and select printer
required.
Note:
When more than one OKI printer is connected to
the USB port, each printer will be assigned a
separate USB port number (USB #1, USB #2,
etc).
Now you are ready for printing. Refer toAppendix A in
your User's Guide on the OKI Installation Disc for
printer driver settings and further information on the
USB Interface Kit.
4
5
1
2
1
3

4Oki DP-5000
Installation for Windows 98
To install the OKI USB Interface Kit to enable you to
operate your DP-5000 printer with a Windows 98 com-
puter, refer to page A-3, Appendix A in your User's
Guide on the OKI Installation Disc.

Kit d'interface USB Oki DP-5000
Guide d’installation

2Oki DP-5000
Le kit d'interface USB OKI® vous permet d'utiliser vo-
tre imprimante OKI série DP-5000 avec un ordinateur
Apple® iMac™ ou un PC sous Windows 98® équipé
d'un port USB.
Notes importantes
• Pour éviter tout dommage au câble d'interface
USB et aux périphériques connectés, lisez attenti-
vement ce document et respectez les procédures
exposées.
• Ne débranchez JAMAIS le câble d'interface USB
en cours d'impression. Vous seriez obligé de redé-
marrer l'ordinateur avant de reprendre l'impres-
sion.
• Le câble d'interface USB OKI ne fonctionne
qu'avec l'imprimante de type OKI DP-5000.
• Si votre iMac emploie le système d'exploitation
Mac 8.1, vous devez installer la mise à jour iMac
1.0. Cette installation n'est pas nécessaire avec le
système d'exploitation Mac 8.5 ou supérieur.
Vérification du contenu de l'emballage
Vérifiez que l'emballage contient les éléments suivants:
• Câble d'interface USB.
• Guide d'installation rapide (ce document).
Système nécessaire
• Ordinateur Apple iMac, système d'exploitation
Mac 8.1 avec mise à jour iMac 1.0 ou ultérieur.
• Ordinateur compatible PC avec port USB, Win-
dows 98.
Installation pour le iMac
Pour utiliser l'imprimante DP-5000 avec un Apple
iMac, installez le kit d'interface USB OKI de la façon
suivante :
1. Si vous n'avez pas encore paramétré l'impri-
mante, faites-le en suivant les instructions accom-
pagnant la machine.
Attention:
Assurez-vous que l'ordinateur et l'imprimante sont éteints
avant de raccorder le câble USB.
2. Raccordez le câble d'interface USB (1) au con-
necteur parallèle (2) de l'imprimante.
3. Raccordez l'autre extrémité du câble (3) à un port
USB libre (4) sur le côté du iMac, ou à un con-
centrateur USB. Pour raccorder le câble directe-
ment au iMac, ouvrez la trappe des ports (5) sur
le côté de l'ordinateur et branchez le câble dans le
port USB, le symbole USB à trois broches tourné
vers le haut.

Français
USB Guide d’installation 3
Attention:
Ne raccordez pas le câble USB directement au clavier de
l'iMac. Le port USB du clavier n'a pas d'alimentation pro-
pre, et l'appel de courant combiné de l'imprimante et du
clavier risque de dépasser la valeur admise par la norme
USB.
4. Allumez l'imprimante (et le concentrateur USB,
le cas échéant), puis l'ordinateur.
5. Ouvrez le dossier Français, et faites un double
clic sur l'icône OKI DP-5000.
6. Suivez les instructions à l'écran pour poursuivre
l'installation.
Utilisation de l'imprimante USB OKI avec
un iMac
Vérifiez que le câble d'interface USB est bien branché,
et que l'imprimante est allumée.
1. Sélectionnez Sélecteur dans le menu, et cliquez
sur l'icône DP-5000.
2. Allez dans Sélectionner une imprimante USB
et sélectionnez l'imprimante voulue.
Note:
S'il y a plus d'une imprimante OKI connectée au
port USB, chacune se voit attribuer un numéro
de port USB distinct (USB #1, USB #2, et ainsi
de suite).
Vous êtes désormais prêt à imprimer. Vous trouverez
dans l'annexe A du guide de l'utilisateur figurant sur le
disque d'installation OKI les instructions de paramétra-
ge de l'imprimante et des informations complémentai-
res sur le kit d'interface USB.
4
5
1
2
1
3

4Oki DP-5000
Installation pour Windows 98
Pour installer le kit d'interface USB OKI vous permet-
tant d'utiliser votre imprimante DP-5000 avec un ordi-
nateur sous Windows 98, reportez-vous à la page A-3,
annexe A, du guide de l'utilisateur figurant sur le disque
d'installation OKI.

USB-Schnittstelle Oki DP-5000
Installationshandbuch

2Oki DP-5000
Der OKI®USB-Schnittstellenkit gestattet es, OKI
Drucker der Serie DP-5000 mit einem Apple®iMac_99
oder einem Windows 98®Computer mit USB-An-
schluß zu verwenden.
Wichtige Hinweise
• Lesen Sie dieses Dokument sorgfältig durch und
führen Sie die angegebenen Anweisungen aus,
um Schäden am USB-Schnittstellenkabel und/
oder an den angeschlossenen Geräten zu vermei-
den.
• Trennen Sie das USB-Schnittstellenkabel nicht
beim Drucken ab. Falls dies doch vorkommt,
müssen Sie den Computer neu starten, bevor Sie
den Druckvorgang fortsetzen.
• Das OKI USB-Schnittstellenkabel ist ausschließ-
lich für Verwendung mit dem Drucker OKI DP-
5000 vorgesehen.
• Wenn Ihr iMac Computer das Betriebssystem
Mac 8.1 aufweist, müssen Sie die Software iMac
Update 1.0 installieren. Für das Mac OS 8.5 oder
höher !brauchen Sie dieses Update nicht zu
installieren.
Überprüfen des Verpackungsinhalts
Überprüfen Sie den Inhalt der Verpackung. Die folgen-
den Teile gehören zum Lieferumfang:
• USB-Schnittstellenkabel
• Einrichtung-Kurzanleitung (dieses Dokument)
Systemanforderungen
• Apple iMac Computer, Mac OS 8.1 mit iMac
Update 1.0 oder später
• PC-kompatibler Computer mit USB-Anschluß
und Windows 98
Installation für iMac
Führen Sie die nachstehenden Anweisungen aus, um
den OKI USB-Schnittstellenkit zu installieren, mit dem
Sie den Drucker DP-5000 mit einem Apple iMac ver-
wenden können:
1. Falls Sie den Drucker noch nicht eingerichtet
haben, führen Sie dies gemäß den Anweisungen
durch, die dem Drucker beilieg!en.
Vorsicht:
Vergewissern Sie sich, daß der Computer und der Drucker
ausgeschaltet sind, bevor Sie das USB-Druckerkabel an-
schließen.

Deutsch
USB Installationshandbuch 3
2. Schließen Sie das USB-Schnittstellenkabel (1) an
den Parallelanschluß (2) am Drucker an.
3. Schließen Sie das andere Ende des USB-Kabels
(3) an einen nicht belegten USB-Anschluß (4) am
iMac oder an einem USB-Verteiler an. Um das
USB-Kabel direkt an den iMac anzuschließen,
öffnen Sie die Anschlußklappe (5) am iMac.
Stecken Sie den Stecker so in den USB-
Anschluß, daß das USB-Zeichen mit drei Spitzen
nach oben weist.
Vorsicht:
Schließen Sie das USB-Kabel nicht direkt an die Tastatur
des iMac an. Der USB-Anschluß an der Tastatur verfügt
über keine eigene Spannungsversorgung, so daß der kom-
binierte Stromverbrauch des Druckers und der Tastatur
die USB-Spezifikation überschreiten können.
4. Schalten Sie den Drucker (und den USB-Vertei-
ler, falls angeschlossen) ein, und schalten Sie
dann den iMac Computer ein.
5. Öffnen Sie den Ordner ‘Deutsch’, und doppel-
klicken Sie dann auf das Symbol ‘OKI DP-
5000’.
6. Führen Sie die angezeigten Anweisungen aus,
um die Installation durchzuführen.
Verwendung des OKI USB-Druckers mit
dem iMac
Vergewissern Sie sich, daß das USB-Schnittstellenka-
bel richtig angeschlossen und daß der Drucker einge-
schaltet ist.
1. Wählen Sie ‘Chooser’aus dem Menü, und klik-
ken Sie auf das Symbol ‘DP-5000’.
2. Gehen Sie zu ‘Einen USB-Drucker wählen’,
und wählen Sie den gewünschten Drucker.
4
5
1
2
1
3

4Oki DP-5000
Hinweis:
Wenn mehr als ein OKI Drucker am USB-An-
schluß angeschlossen ist, wird jedem Drucker
eine separate USB-Nummer (USB #1, USB #2
usw.) zugewiesen.
Damit kann jetzt gedruckt werden. In Anhang A des
Benutzerhandbuchs auf dem OKI Installationsdatenträ-
ger finden Sie Informationen zum Einstellen des Druk-
kertreibers und weitere Informationen zum USB-
Schnittstellenkit.
Installation für Windows 98
Zum Installieren des OKI USB-Schnittstellensatzes für
Betrieb des Druckers DP-5000 mit einem Windows 98
Computer siehe Seite A-3 im Anhang A des Benutzer-
handbuchs auf dem OKI Installationsdatenträger.

Kit di Interfaccia USB Oki DP-5000
Manuale di Installazione

2Oki DP-5000
Il Kit di Interfaccia USB OKI®vi consente di utilizzare
la vostra stampante della serie OKI DP-5000 con un
Apple®iMac™ oppure con un computer dotato di Win-
dows 98®che dispone di una porta USB.
Note Importanti
• Vi preghiamo di leggere questo documento con
attenzione e seguire le procedure sotto riportate
per prevenire qualsiasi danno al cavo di interfac-
cia USB e/o ai dispositivi connessi.
• NON scollegate il cavo di interfaccia USB
durante stampa. Se lo farete dovrete riavviare il
vostro computer prima di iniziare nuovamente a
stampare.
• Il cavo di interfaccia USB OKI funziona solo con
la stampante OKI DP-5000.
• Se il vostro computer iMac sta funzionando con il
sistema operativo Mac 8.1 dovrete installare il
software di aggiornamento iMac 1.0. Tenete pre-
sente che non avrete bisogno di installare questo
aggiornamento con il sistema operativo Mac 8.5 o
versioni successive.
Verifica del Contenuto dell’Imballo
Vi preghiamo di verificare il contenuto dell’imballo.
Dovrebbe contenere le seguenti voci:
• Cavo di Interfaccia.
• Guida Rapida di Installazione (questo docu-
mento).
Requisiti di Sistema
• Computer Apple iMac, Mac OS 8.1 con iMac
Update 1.0 o successivo.
• Personal computer con Windows 98 e porta USB.
Installazione per iMac
Per installare il Kit di Interfaccia USB OKI in modo che
vi consenta di far funzionare la vostra stampante DP-
5000 con un Apple iMac, seguite questi punti:
1. Se non avete ancora installato la vostra stampante
vi preghiamo di farlo seguendo le istruzioni alle-
gate ad essa.
Avvertenza:
Prima di connettere il cavo USB della stampante assicura-
tevi che il computer e la stampante siano spenti.
2. Collegate il cavo di interfaccia USB (1) al con-
nettore parallelo (2) della stampante.

Italiano
USB Manuale di Installazione 3
3. Collegate l’altro estremo del cavo USB (3) ad una
porta USB libera (4) sul lato dell’iMac, oppure ad
un hub USB. Per collegare il cavo USB diretta-
mente all’iMac aprite il coperchio del vano porte
(5) sul lato dell’iMac e collegate il cavo alla porta
USB con l’icona USB a tre sporgenze rivolta
verso l’alto.
Avvertenza:
Non collegate il cavo USB direttamente alla tastiera
dell’iMac. La porta USB della tastiera non è autoalimen-
tata, perciò l’assorbimento di corrente combinato della
stampante e della tastiera potrebbe eccedere le specifiche
USB.
4. Accendete la stampante (e l’hub USB, se colle-
gato), ed accendete poi il computer iMac.
5. Aprite la cartella ‘Italiano’e successivamente fate
doppio clic sull’icona ‘Installazione OKI DP-
5000’.
6. Seguite le istruzioni che appaiono a video per
completare l’installazione.
Utilizzo della stampante OKI tramite USB
con iMac
Assicuratevi che il cavo di interfaccia USB sia collega-
to correttamente e che la vostra stampante sia accesa.
1. Selezionate Chooser dal menu e fate clic
sull’icona DP-5000.
2. Andate su Seleziona una stampante USB e
selezionate la stampante richiesta.
4
5
1
2
1
3

4Oki DP-5000
Nota:
Quando viene collegata più di una stampante
OKI alla porta USB, a ciascuna stampante sarà
assegnato un numero di porta USB separato
(USB #1, USB #2, e così via).
Ora siete pronti per stampare. Per le impostazioni del
driver di stampa ed ulteriori informazioni sul Kit di In-
terfaccia USB fate riferimento alla Appendice A del vo-
stro Manuale d’Uso contenuto nel Disco di
Installazione OKI.
Installazione con Windows 98
Per installare il Kit di Interfaccia USB OKI in modo che
vi consenta di far funzionare la vostra stampante DP-
5000 con un computer dotato di Windows 98 fate rife-
rimento alla pagina A-3 dell’Appendice A del vostro
Manuale d’Uso contenuto nel Disco di Installazione
OKI.

Kit de interfaz USB Oki DP-5000
Guía de instalación

2Oki DP-5000
El kit de interfaz USB de OKI®permite el uso de la im-
presora OKI serie DP-5000 con un ordenador Apple®
iMac™ o Windows 98®que cuente con un puerto USB.
Notas importantes
• Lea atentamente este documento y siga los pro-
cedimientos que se describen para prevenir cual-
quier daño en el cable de interfaz USB y en los
dispositivos conectados.
• NO desenchufe el cable de interfaz USB mientras
esté imprimiendo. Si lo hace, deberá reiniciar el
ordenador antes de volver a imprimir.
• El cable de interfaz USB funciona únicamente
con la impresora OKI DP-5000.
• Si en el ordenador iMac está ejecutándose el sis-
tema operativo Mac 8.1, deberá instalarse la
actualización de software iMac 1.0. Si se ejecuta
el sistema operativo Mac OS 8.5 o una versión
posterior, no será necesario instalar esta actuali-
zación.
Comprobación del contenido de la caja
Compruebe el contenido de la caja. Deberá contener lo
siguiente:
• Cable de interfaz USB.
• Guía de instalación rápida (este documento).
Requisitos del sistema
• Ordenador iMac, Mac OS 8.1 con la actualiza-
ción de software iMac 1.0 o una versión posterior.
• Ordenador personal compatible con puerto USB,
Windows 98.
Instalación en iMac
Para instalar el kit de la interfaz USB de OKI para poder
utilizar la impresora DP-5000 con un ordenador Apple
iMac, siga estos pasos:
1. Si aún no ha configurado la impresora, hágalo
siguiendo las instrucciones que se incluyen con
ésta.
Precaución:
Antes de conectar el cable de la interfaz USB, asegúrese de
que el ordenador y la impresora estén apagados.
2. Conecte el cable de interfaz USB (1) al conector
paralelo (2) de la impresora.
3. Conecte el otro extremo del cable USB (3) a un
puerto USB disponible (4) en el iMac o en un
“hub” USB. Para conectar directamente el cable
USB al ordenador iMac, abra la puerta (5) situada
en el lateral de éste y, con el icono USB de tres
puntas mirando hacia arriba, conecte el cable en
el puerto USB.

Español
USB Guía de instalación 3
Precaución:
No enchufe directamente el cable USB al teclado del iMac.
El puerto USB del teclado no suministra su propia alimen-
tación; por tanto, la corriente de la impresora junto con la
del teclado puede sobrepasar las especificaciones de USB.
4. Encienda la impresora, el “hub” USB (si está
conectado) y el ordenador iMac.
5. Abra la carpeta “Español”y, a continuación, haga
un doble clic en el icono ‘Instalar OKI DP-5000’.
6. Siga las instrucciones que aparezcan en pantalla
para terminar la instalación.
Uso de la impresora OKI USB con iMac
Asegúrese de que el cable USB está correctamente co-
nectado y de que la impresora está encendida.
1. Seleccione Selector en el menú y haga clic en el
icono DP-5000.
2. Acceda a Seleccionar una impresora USB y
seleccione la impresora necesaria.
Nota:
Si hay conectada más de una impresora OKI al
puerto USB, a cada impresora se le asignará
por separado un número de puerto USB (USB
nº1, USB nº2, etc.).
Ahora, ya puede imprimir. Consulte el Apéndice A en
la Guía del usuario que se incluye en el disco de insta-
lación de OKI para conocer los ajustes del controlador
de impresora y otra información adicional sobre el kit
de interfaz USB.
Instalación en Windows 98
Para instalar el Kit de interfaz USB de OKI que permi-
tirá que la impresora DP-5000 pueda funcionar con un
ordenador Windows 98, consulte la página A-3 del
Apéndice A en la Guía del usuario que se incluye en el
disco de instalación de OKI.
4
5
1
2
1
3

4Oki DP-5000
