Orbegozo PHE 85 User manual

ESTUFA DEGAS–MANUALDEINSTRUCCIONES
GASPATIOHEATER-INSTRUCTIONMANUAL
POÊLEÀGAZ-MANUELD’INSTRUCTIONS
FOGÃO AGÁS -MANUALDEINSTRUÇÕES
PHE 85
Sonifer,S.A.
AvenidadeSantiago,86
30007 Murcia
España
E-mail: [e-mail]
MadeinP.R.C.
Lea atentamenteestemanualantesdeutilizaresteaparatoyguárdelo parafuturasconsultas.Sólo asípodráobtenerlosmejores
resultadosylamáximaseguridad de uso.
Read thismanualcarefullybeforerunningthisapplianceandsaveitfor referenceinordertoobtain thebestresultsandensuresafe
use.
Veuillezlireattentivement cemanuelavant d’utilisercetappareil etconservez-lepourtouteconsultationfuture. C’estlaseulefaçon
d’obtenir lesmeilleursrésultatsetunesécuritéoptimaled’utilisation.
Leiaestemanualcuidadosamenteantesdeutilizaresteaparelhoeguarde-oparaconsultafutura. Sóassim,poderáobteros
melhoresresultadoseamáximasegurançanautilização

PHE85
2
ESPAÑOL
INDICACIONESDE SEGURIDAD
Antes delapuesta enfuncionamientodeesteaparatoleadetenidamenteel manualde
instrucciones yguárdeloparafuturasconsultas,asícomolagarantía,el recibodepagoysies
posible tambiénelembalaje exterioreinterior. En casodedejarel aparatoaterceros,también
entregue el manualdeinstrucciones.
Generales
1. Esteaparatopuedenutilizarloniñosconedadde 8años
ysuperior ypersonasconcapacidadesfísicas,sensorialeso
mentalesreducidasofaltade experienciayconocimiento,
siseleshadadolasupervisiónoformaciónapropiadas
respectoalusodel aparatode unamanera segura y
comprendenlospeligrosqueimplica.Losniñosnodeben
jugar conelaparato.Lalimpiezayel mantenimientoa
realizar por el usuarionodebenrealizarlolosniñossin
supervisión.
2. Sedeberá supervisar alosniñosparaasegurarsede que
nojueganconesteaparato.
3. PRECAUCIÓN:Para laseguridadde susniñosnodeje
materialde embalaje (bolsasde plástico,cartón,polietileno
etc.)asualcance.
4. No sumergirel aparatoenaguaocualquierotrolíquido.
5. Encasodenecesitar unacopiadel manualde
instrucciones,puede solicitarlapor correoelectrónico a
través de [e-mail]

PHE85
3
6. ADVERTENCIA:En casode malautilización,existe
riesgode posibles heridas.
Específicas
ADVERTENCIA: NOCUBRIR ELAPARATO.Para
evitar el sobrecalentamiento,nunca cubra el
calefactor.
−No situarel aparatopróximoamobiliario,entelado,
cortinas,ropasde camayotrosmaterialesinflamablesya
quehay riesgode incendio.
−El aparatonodebe utilizarseensótanos,cuartosde baño
odormitoriosde edificios de vivienda.
−Larejillade protecciónde esteaparatoestáprevistapara
prevenirlosriesgosde incendioolasquemaduras,y
ningunapartedebe desmontarsede formapermanente.
NO PROTEGE TOTALMENTE ALOSNIÑOSOALOS
MINUSVÁLIDOS.
−Laconexiónde esteaparatodebe realizarsemedianteun
regulador un tuboflexible.Consultarconsusuministrador.
−Utilizar únicamenteenlugares bienventilados.
−No utilizar enlosvehículostalescomocaravanaso
autocaravanas.
−Lasbotellasdebensustituirsede acuerdoconlas
instruccionessuministradas.

PHE85
4
−Despuésde suutilización,apagar el aparatocerrandola
válvulade labotella.
−Encasode fuga,laalimentaciónde gasalaparatodebe
cortarsemediantelaválvulade labotellade gas.
−El tuboflexible sedebe revisar regularmente, ysies
necesariodebe sustituirse.
−No utiliceelaparatoenambientesinflamables(por
ejemplocerca de gasescombustiblesopulverizadores).
¡Riesgode explosióny fuego!
−¡Importante! No introduzcaningún tipode objetoporlas
aberturas de laestufa
−No almaceneniutilicegasolinauotrosvapores
inflamables uotros líquidoscerca de esteaparato
−No almacenelasbombonasquenoseesténusando
cerca de esteaparato
−Apaguelaválvuladel regulador de labombonaantesde
moverel aparato
−El tubode gomade labombonadebe sercambiado
segúnmarcadoy correspondientelegislaciónvigente.
−Utilicesoloel tipode gasyel tipode bombona
especificadopor el fabricante
−Labombonade GLPutilizadaensuestufade terraza
debe respetar lassiguientescaracterísticas:Bombonade
un máximode30,5cmde diámetro y57,1cmde altoyun
pesomáximode 23 kg. -Encasode vientosfuertes,tomar
precaucionespara evitarlainclinaciónycaídade laestufa

PHE85
5
−El usode esteaparatoenlugarescerradospuedeser
peligrosoy estáprohibido
−El sistemadegasgeneral,lamanguera,elregulador,el
montaje,lasconexionesyquemador debenser
inspeccionadosenbusca defugasodañosantesde usar,y
por lomenosantesde cadatemporadadeuso
−Comprobar queel regulador yel tubode gomaestán
bieninstalados conlasabrazaderas.
−Cierreel pasode gasde labombonacuandolaestufano
estéenfuncionamiento
−Sihuele agas:
-Apaguelaestufaycierreel pasode labombona
-Apaguecualquierllamaopuntode igniciónyventile
laestancia
-Siel olor persiste, póngaseencontactoconel servicio
técnico.
POSICIONYUBICACIÓN
Estaestufaes parauso exterior yque estétechadoexclusivamente.
Asegúrese deque tiene ventilación suficiente
Mantengaunadistanciaprudenteentre laestufaymaterialescombustibles
Recomendado: 100 cm(superior)y100 cm(lateral)mínimo. Laestufa debe
ser ubicadaen un suelofirmeyanivel.
Paraproteger laestufa defuertes vientos, asegure labase alsuelocon
tornillos.
CARACTERÍSTICAS DEL GAS
Utilicebutano opropanosolamente. Recomendamos encarecidamenteeluso dePropano, puestoque
dispone deun puntodecongelación másbajo, adecuadoparaaparatos alaire libre. Elregulador yeltubo
degomacon abrazaderasdebenseguirlanormativavigentedecadapaís. Lainstalación debe serbajola
normativalocal.Enausenciadeesta,deberárealizarse según elestándardealmacenamientoyusodelos
Gases Licuados delPetróleo. Unabombonaagrietada,oxidadaoen malestadopuedeser peligrosaydebe
ser comprobadapor el fabricanteosuministrador.Nuncause unabombonacon unaválvulaen mal estado.

PHE85
6
TESTDEFUGAS
Lasconexiones degasdelaestufahansidocomprobadaspreviamentepor elfabricanteprevioenvío. Una
comprobación deseguridaddebe ser realizadadurantelainstalación en ellugardeuso paraevitar
aflojamientodepiezasdebidoalenvío. Realizarunasolución jabonosaunapartedeaguayunapartede
jabón. Lasolución jabonosapuedeser aplicadacon un pulverizador, uncepillooun trapo.Aparecerán
burbujasdejabón en caso defuga.Laestufa debeser comprobadacon unabombonallena.Asegúrese que
el mandoestáen posición deapagado. Abrirel paso degasdel regulador.Encaso defugacierre el paso de
gasdelregulador. Aprietelasconexiones con lasabrazaderascorrespondientes. Volver aabrirelpaso de
gasparacomprobardenuevo. Repetirhastaque desaparezcalafuga.Nofumarduranteel test defugas.
USOYALMACENAMIENTO
1.PUESTAENMARCHA
1. Abrirel paso degasdel regulador delabombona
2.Presione ygire el mandodecontrol hastalaposición PILOTO (90º en sentidoanti horario).
3.Presionarhastaelfondoelmandodecontrolymantenerdurante60segundos. Pulse elbotón ignición al
mismotiempo que mantiene presionadoelmandohastaoirelclic,repitalaoperación hastaencender la
llamapiloto. Nota:Siseacabadecambiarlabombona,mantengaapretadoelmandodecontrolen la
posición PILOT al menos duranteun minutoparapurgarel aire en los conductos degas.
El mandodecontrol puedesoltarse después deencenderse lallamapiloto.
Si lallamapilotono se enciendeose apaga,repetirel paso 3.
4.Después deencender lallamapiloto, gire elmandodecontrolhastalaposición demáximoymantener
durante5minutos omásantes degirarel mandodecontrol hastalaposición detemperaturadeseada
2. APAGARLAESTUFA
1. Gire el mandodecontrol hastalaposición PILOTO.
2.Presionarygirarel mandodecontrol hastalaposición deapagado.
Off:Apagado
Max:Temperaturamáxima
Min: Temperaturamínima
3.CERRAR ELPASO DE GASDELREGULADOR DE LA BOTELLA.
LIMPIEZAYMANTENIMIENTO
Limpiarelpolvodelassuperficies con un trapopocoagresivo. Noutiliceproductos delimpiezacorrosivos
oinflamables.
Taparlaestufacon unafundaopcional cuandolaestufa no se utilice

PHE85
7
1. Rejillaprotectoradelallama
2. Quemador montado
3. Mandodecontrol
4. Depósitoparalabombona
5. Base
PARTESYCARACTERÍSTICAS
ESPECIFICACIONES
Utilizarbutano opropano.. Potenciamáxima:11kWPotenciamínima:5kW
Consumos: 800gr/h.
Utilizarel regulador correspondienteacordecon lapresión desalidaen latablasiguiente:
CATEGORÍA APARATO:I3+(28-30/37)
TIPOSDEGAS: Butano Propano
PRESIÓNDEGAS: 28-
30mbar37 mbar
PRESIÓNDEL
REGULADOR:30mbar37 mbar

PHE85
8
TABLADEL INYECTOR
-El tubo degomayel regulador deben ser los correspondientes alanormativalocal
-Lapresión desalidadelregulador debe corresponderse con lacategoríadelaparatocitadaen las
especificaciones
-El aparatorequiere un tubo degomainferiora0.5m.
DESPIECEYMONTAJE
Herramientas: Destornillador deestrellaysoluciónjabonosa.
A.Rejillaprotectoradelallama
B.Quemador
C. Carcasacilíndrica
D.Base
E.Ruedas
CATEGORÍA APARATO:I3+(28-30/37)
TIPOSDEGAS: Butano Propano
PRESIÓNDEGAS: 28-30mbar37 mbar
POTENCIA CALORÍFICA
TOTAL
11Kw (800g/h)
TAMAÑO INYECTOR: 1.75mm parael quemador principal
0.22mm parael quemador piloto

PHE85
9

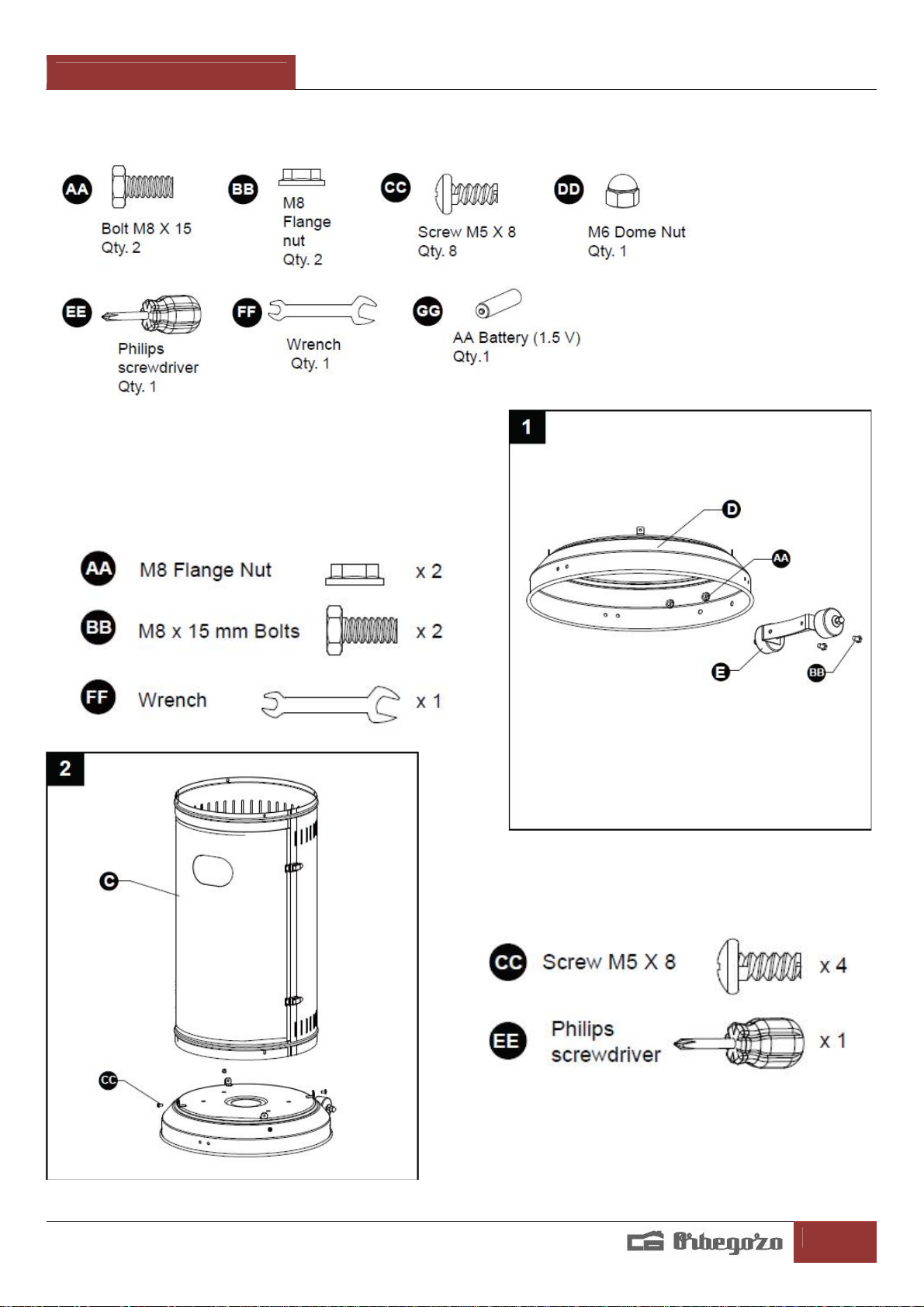

PIEZAS ENSAMBLAJE
PROCESO DEMONTAJE
1.Use 2tornillos M8X15mm ytuercasM8atornillarlas
ruedasalabase.
2.Use 4tornillos M5X8paraatornillarlacarcasadela
bombonaalabase.

PHE85
10

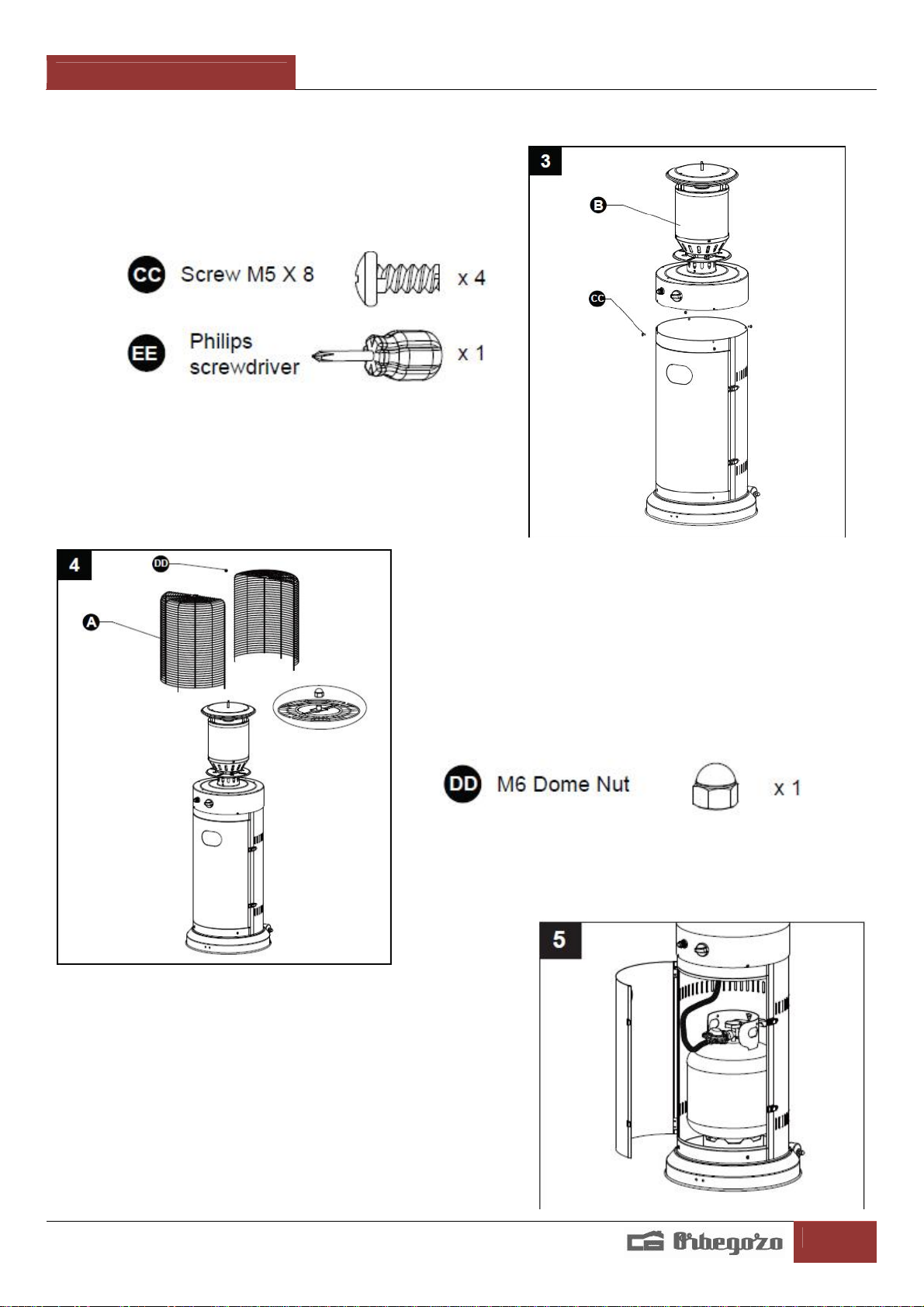

3.Use 4tornillos M5X8paramontarel quemador sobre la
carcasadelabombona.
4.Coloque lasrejillassobreelquemador. Utilicelatuerca
M6 paraajustarlasrejillasen su posición.
5. Metalabotelladegasenlacarcasayconecteel regulador
aella.Asegúrelaalacarcasacon el cinturón que llevaésta
paraevitarque se vuelque.

PHE85
11
6. Pruebadefugas. Tiene que hacerse antes del primer uso, anualmenteycuandoremplacealgún
componenteen referenciaal gascomolamangueraoregulador.Nofumemientrasestérealizandoeste
test yquitetodaslasfuentes deignición cercanas. Coloque el mandodel quemador en posición OFF.
Abralaválvuladel regulador degas. Con unasolución demitad ymitad deaguayjabón frotetodaslas
juntas, conexiones del regulador, manguera,mandos yválvulas. Si aparecen burbujasseráporque hay
unafugadegas. Aprietebien todaslasconexionesocambielapiezaen elcaso deque estéen mal
estado. Enel caso que nopuedaparalafugadegas, cierre inmediatamentelaválvuladegasyconsulte
al serviciotécnico. Noutilicelaestufa hastaque nose hayasolucionadolafugadegas.
SOLUCIÓNDEPROBLEMAS
PROBLEMA
CAUSA PROBABLE
SOLUCIÓN
Lallamapilotono enciendeVálvuladegascerrada
Bombonavacía
Aperturabloqueada
Aire en los conductos
Conexiones sueltas
Abrael paso degas
Cambielabombona
Limpieoabralaapertura
Purgarel aire
Comprobarconexiones
Lallamapilotonose mantiene
encendida Impurezasen tubo piloto Conexiones sueltas
Termopardefectuoso
Fugadegas
Pocapresión degas
Limpiarlasimpurezas
Comprobarlasconexiones
Sustituyael termopar
Comprobarlasconexiones
Compruebe que haygasen
bombona
El quemador noenciendeBajapresión
Aperturabloqueada
Mandonoen posición ON
Termopardefectuoso
Llamapilototorcidaoenposición
incorrecta
Bombonavacía.Sustituir.
Limpiaryabrirapertura
Poner mandoen posiciónON
Sustituirel termopar
Ubicarel pilotoen posición
correctayvolver aintentar

PHE85
12
ENGLISH
PLEASEREAD CAREFULLY THEFOLLOWINGSAFETY GUIDELINESBEFORE OPERATION
Do notusethepatioheaterforindoors,asitmaycause
personalinjury or propertydamage
Thisoutdoorheaterisnotintended tobe installed on
recreationalvehicles and/orboats.
Installationandrepairshould be donebyaqualified
serviceperson.
Improperinstallation,adjustment,alterationcancause
personalinjury or propertydamage.
Do notattempt toaltertheunit in anymanner.
Neverreplaceor substitutetheregulatorwith any
regulator otherthanthefactory-suggested replacement.
Do notstoreor usegasolineor otherflammable vaporsor
liquids intheheaterunit.
Thewhole gassystem,hose, regulator,pilotor burner
should be inspected for leaks or damagebeforeuse, andat
least annuallyby aqualified serviceperson.
All leak testsshould bedonewithasoapsolution.Never
useanopenflametocheckfor leaks.
Do notusetheheateruntil allconnectionshavebeenleak
tested.
Turnoff thegasvalveimmediatelyif smell ofgasis
detected. TurnCylinderValveOFF.If leak is atHose/
Regulator connection:tightenconnectionandperform
anotherleak test.If bubblescontinueappearingshould be

PHE85
13
returned tohose’splaceofpurchase. If leakisat
Regulator/CylinderValveconnection:disconnect,
reconnect,and performanotherleak check.If youcontinue
tosee bubblesafterseveralattempts,cylindervalveis
defectiveandshould be returned tocylinder’splaceof
purchase.
Turnoff thegasvalveimmediatelyif smell ofgasis
detected. TurnCylinderValveOFF.If leak is atHose/
Do nottransportheaterwhileit’s operating.
Do notmovetheheaterafterithasbeenturned offuntil
thetemperaturehas cooleddown.
Keep theventilationopeningofthecylinderenclosurefree
andclear ofdebris.
Do notpainttheradiantscreen,controlpanel ortop
canopy reflector.
Controlcompartment,burnerandcirculationair
passageways oftheheatermust be keptclean.
Frequent cleaningmay berequired asnecessary.
TheLPtankshould be turned off whentheheaterisnotin
use.
Check theheaterimmediatelyif anyofthefollowing
occurs:
- Theheaterdoes notreachtemperature.
-Theburnermakespoppingnoiseduringuse(aslight
noiseisnormalwhentheburneris extinguished).

PHE85
14
-Smell ofgasinconjunctionwithextremeyellowtipping
oftheburnerflames.
TheLP regulator/hoseassemblymustbe located out of
pathwayswherepeople maytripoveritor inareawhere
thehosewill not be subject toaccidentaldamage.
Anyguardor otherprotectivedeviceremoved for servicing
theheatermustbe replaced beforeoperatingtheheater.
Adultsandchildrenshould stayawayfromhigh
temperaturesurfacetoavoid burnsor clothingignition.
Childrenshould be carefullysupervised whentheyarein
theareaoftheheater.
Clothingor otherflammable materialsshould notbe hung
ontheheateror placed onor neartheheater.
Tochange thegas cylinderinaamplyventilated area,away
fromanyignitionsource(candle, cigarettes,otherflame
producingappliances,...).
Tocheck thattheregulatorsealiscorrectlyfitted andable
tofulfill its functionshowedas photoright;
Tonotobstructtheventilationholesofthecylinder
housing;
Toclosethegassupplyatthevalveofthegascylinderor
theregulatorafteruse;
Intheevent ofgasleakage, theapplianceshall notbeused
or if alight,thegas supply
shall be shutoff andtheapplianceshall be investigated
andrectified beforeit isused again;

PHE85
15
Tocheck thehoseatleastoncepermonth eachtimethe
cylinderis changed or eachtimebeforelongtimenouse.
If itshows signsofcracking,splittingorotherdeterioration
itshall be exchanged for newhoseofthesamelengthand
oftheequivalent quality.
Theuseofthisapplianceinenclosed areascanbe
dangerous and is PROHIBITED;
Readtheinstructionsbeforeusingthisappliance.The
appliancemustbe installed inaccordancewiththe
instructionsand
localregulations.
HEATER STAND ANDLOCATION
The heater isprimarilyforoutdoor use only.Alwaysensure that adequate
fresh airventilation isprovided.
Alwaysmaintainproper clearancetonon protectedcombustiblematerials
i.e. top 100cm and sides 100cm minimum.
Heater must be placed onlevel firm ground.
Never operateheater inanexplosive atmosphere likeinareaswhere
gasoline or other flammableliquidsor vapors are stored.
Toprotectheater fromstrongwind,anchor the base securelytothe ground
withscrews.
GAS REQUIREMENTS
Use propane, butane ortheirmixtures gasonly.We stronglyrecommendtouse propane, becauseit hasa
lower freezingpoint,suitabletobeoutdoor. Thepressureregulatorandhose assemblytobe usedmust
conformtolocalstandardcodes. Theinstallationmustconformtolocalcodes, orinthe absenceoflocal
codes, withthe standardfor the storageandhandlingofliquid petroleumgases. Adented,rustedor
damagedtankmaybehazardous andshould becheckedbyyourtanksupplier. Neveruseatankwitha
damaged valve connection.
LEAKAGETEST
Gasconnections on the heater are leak testedatthe factoryprior toshipment.Acompletegastightness
checkmustbe performedatthe installation sitedue topossiblemishandlinginshipmentor excessive
pressure beingappliedtothe heater. Makeasoapsolution ofone partliquid detergentandone partwater.
The soapsolution canbeappliedwithaspraybottle, brush or rag.Soapbubbles will appearincase ofa

PHE85
16
leak.The heater mustbecheckedwithafull cylinder. Makesure the safetycontrolvalve isinthe OFF
position. Turn the gassupplyON.Incase ofaleak,turn off the gassupply.Tighten anyleaking fittings, then
turn the gassupplyon and recheck.Never leak test whilesmoking.
OPERATION ANDSTORAGE
TOTURNONTHEHEATER
1.Turn on the valve on the gassupplycylinder completely.
2.Press and turn the variablecontrol knob toPILOT position (counter-clockwise 90º).
3.Press downthe variablecontrol knob and hold for 60seconds. Whileholding downthe variablecontrol
knob, press the igniter button several times until pilot flamelights. Releasethe variablecontrol knob after
the pilot flamelights. Note: Ifanewtankhasjustbeen connected,please allowat least one minutefor the
airinthe gaspipeline topurgeout throughthe pilot hole. Variablecontrolknob canbe releasedafter the
pilot flamelights. Ifthe pilot flamedoes not light or it goes out,repeat step3.
4.After the pilot flamelights, turn the variablecontrol knob tomaximumposition and leave it therefor 5
minutes or more before turning the knob todesired temperature position.
Warning: check thatnobroken ontheglass isfoundbefore operation
TOTURNOFF THEHEATER
1.Turn the variablecontrol knob toPILOT position.
2.Press and turn the variablecontrol knob toOFF position
Off:Turn off.
Max:Maximum temperature
Min: Minimum temperature
3.TURN OFF THEVALVE ON THE GASSUPPLYCYLINDER COMPLETELY.
CLEANING ANDCARE
Wipe off powder coatedsurfaces withsoft,moistrag.Donotcleanheater withcleaners thatare
combustibleor corrosive.
Remove debrisfrom the burner tokeep it cleanand safefor use.
Cover the burner unit withthe optional protectivecover when the heater isnot inuse.

PHE85
17
1. Protective guard offlame
2. Assemblyburner
3. Control knob
4. Gasbottlehousing
5. Base
PARTSANDSPECIFICATIONS
Specifications
Use propane orbutane.
Max.wattage:11000 watts
Min. wattage: 5000 watts
Consumption: 800gr/h
Using the proper regulator according tooutlet pressure ofregulator asshowed inthe tableabove.
APPLIANCECATERGORY:
I3+(28-30/37)
TYPEOFGAS: Butane Propane
GASPRESSURE:28-
30mbar37 mbar
OUTLERPRESSUREOF
REGULATOR: 30mbar37 mbar

PHE85
18
Tableof injector
•The hose and regulator assemblymust conform tolocal standard codes
•Regulator outlet pressureshould meet the corresponding appliancecategoryshowed inthe
specifications
•The appliancerequires approved hose in0.5m
ASSEMBLY PARTS
Tools needed:
Philips screwdriver w/medium blade
Spraybottleofsoapsolution for leakagetest
A. Protective guard offlame.
B. Burner
C. Cylindrichousing
D. Base
E. Wheels
APPLIANCECATEGORY: I
3+(28
-
30/37)
TYPESOFGAS:ButanePropane
GASPRESSURE:28-30mbar37 mbar
TOTAL HEAT
INPUT (Hs):(Qn) 11 Kw(800g/h)
INJECTORSIZE: 1.75mm for mainburner
0.22mm for pilot burner

PHE85
19
ASSEMBLAGEPIECES
ASSEMBLY PROCEDURES
1. Use 2screwsM8X15mm and nutsM8toscrew
wheelstothe base.
2.Use 4screwsM5X8toscrewcylindrichousing tobase.

PHE85
20
3. Use 4screwsM5X8toassembleburner on cylindric
housing.
4. Placeprotective guardson burner.Use domenutM6
tofit the guardson theirposition.
5. Put bottleinsidecylindrichousing and connect the gas
regulator toit.Assure thebottlewiththe belt inside
the housing toavoid tipping over.
6. Leak check.You must checkit before first use, eachyearand when you replaceanygascomponent
ashose or regulator. Don’t smokewhileyou are checking gasleak and remove all ignition fonts
nearby.Put knob inOFF position. Open the gasvalve ofregulator.Withasolution half-by-halfof
