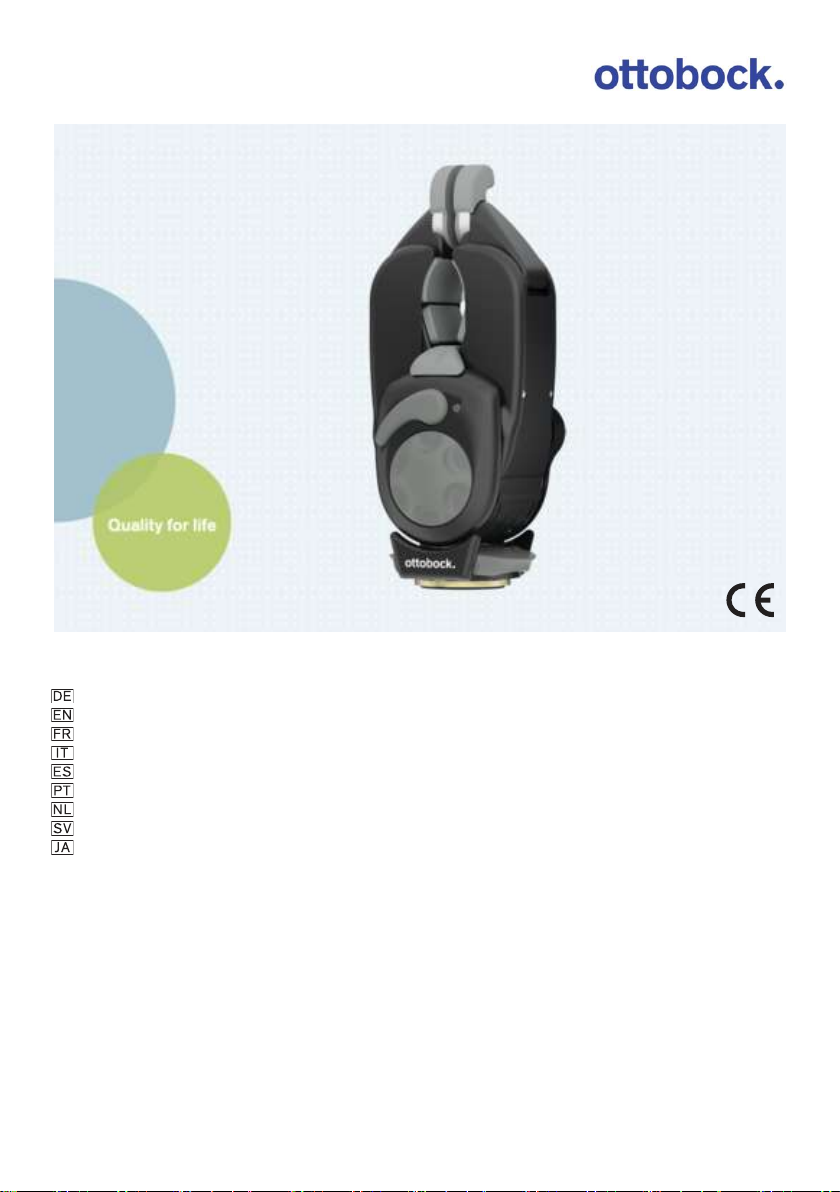

Otto Bock 8E33 Series User manual

Gebrauchsanweisung (Benutzer) ..................................................................................... 3
Instructions for use (user) ............................................................................................... 16
Instructions d'utilisation (Utilisateur) ................................................................................. 29
Istruzioni per l’uso (Utilizzatore) ....................................................................................... 43
Instrucciones de uso (Usuario) ........................................................................................ 56
Manual de utilização (Usuário) ......................................................................................... 70
Gebruiksaanwijzing (Gebruiker) ....................................................................................... 84
Bruksanvisning (Användare) ............................................................................................ 98
取扱説明書(ユーザー用).................................................................................................. 111
8E33=*, 8E34=*

2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-10-19
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Lassen Sie sich durch das Fachpersonal in den sicheren Gebrauch des Produkts einwei
sen.
►Wenden Sie sich an das Fachpersonal, wenn Sie Fragen zum Produkt haben oder Proble
me auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
Die System-Elektrogreifer 8E33=9-1, 8E34=9-1 werden im Folgenden Produkt/Prothese/Greif
komponente genannt.
Diese Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verwendung, Einstellung und
Handhabung des Produkts.
Nehmen Sie das Produkt nur gemäß den Informationen in den mitgelieferten Begleitdokumenten
in Betrieb.
2 Produktbeschreibung
2.1 Konstruktion
Das Produkt besteht aus folgenden Komponenten:
51234
1. Griffspitzen
Zum Anpassen an unterschiedliche Arbeiten, kann die Position
um ±60° verdreht werden. Weitere Arten der Griffspitzen dem
Kapitel "Zubehör" entnehmen (siehe Seite9)
2. Sicherheitshebel
Zum Entriegeln des Antriebs der Greifarme (siehe Seite13)
3. Handrad
Zum manuellen Öffnen/Schließen
4. Ein-/Ausschalter
Zum Ein-/Ausschalten der Elektronik und des Flexiongelenks
Position der Wippe zum Prothesenschaft: Elektronik einge
schaltet und Flexionsbremse gelöst
Position der Wippe zum Greifgerät: Elektronik abgeschaltet
und Flexionsgelenk blockiert
5. Handgelenkverschluss (nur bei 8E33*)
Mechanische Verbindung zum Eingussring
2.2 Funktion
Das Produkt ist eine myogesteuerte Greifkomponente des MyoBock Prothesensystems.
Verschiedene Steuerungsprogramme erlauben eine optimale Anpassung an die individuellen Be
dürfnisse und Fähigkeiten.
3

4
Die Greifkomponente basiert auf dem Ottobock DMC System (DMC=Dynamic Mode Control):
Dieses von Ottobock entwickelte System nutzt zwei unabhängige Mess- und Regelsysteme, um
Griffgeschwindigkeit und Griffkraft optimal dem Muskelsignal entsprechend zu steuern.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Produkt ist ausschließlich für die exoprothetische Versorgung der oberen Extremität einzu
setzen.
3.2 Einsatzbedingungen
Das Produkt wurde für Alltagsaktivitäten entwickelt und darf nicht für außergewöhnliche Tätigkei
ten eingesetzt werden. Diese außergewöhnlichen Tätigkeiten umfassen z.B. Sportarten mit über
mäßiger Belastung des Handgelenks und/oder Stoßbelastung (Liegestütz, Downhill, Mountainbi
ke, …) oder Extremsportarten (Freiklettern, Paragleiten, etc.). Zusätzlich sollte das Produkt nicht
für das Führen von Kraftfahrzeugen, Führen von schwerem Gerät (z.B. Baumaschinen), Bedie
nen von Industriemaschinen und Bedienen von motorbetriebenen Arbeitsgeräten eingesetzt wer
den.
Die zulässigen Umweltbedingungen sind den technischen Daten zu entnehmen (siehe Seite14).
Das Produkt ist ausschließlich für die Verwendung an einem Anwender vorgesehen. Der Ge
brauch des Produkts an einer weiteren Person ist von Seiten des Herstellers nicht zulässig.
3.3 Indikationen
• Amputationshöhe transradial, transhumeral und Schulterexartikulation
• Bei unilateraler oder bilateraler Amputation
• Dysmelie des Unterarm- oder Oberarms
• Der Anwender muss in der Lage sein, Nutzungshinweise sowie Sicherheitshinweise zu ver
stehen und umsetzen zu können.
• Der Anwender muss die physischen und mentalen Voraussetzungen zur Wahrnehmung von
optischen/akustischen Signalen und/oder mechanischen Vibrationen erfüllen
3.4 Kontraindikationen
• Alle Bedingungen, die den Angaben im Kapitel „Sicherheit“ und "Bestimmungsgemäße Ver
wendung" widersprechen oder darüber hinausgehen.
3.5 Qualifikation
Die Versorgung eines Anwenders mit dem Produkt darf nur von Orthopädietechnikern vorgenom
men werden, die von Ottobock durch eine entsprechende Schulung autorisiert wurden.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
WARNUNG Warnung vor möglichen schweren Unfall- und Verletzungsgefahren.
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Aufbau der Sicherheitshinweise
WARNUNG
Die Überschrift bezeichnet die Quelle und/oder die Art der Gefahr
Die Einleitung beschreibt die Folgen bei Nichtbeachtung des Sicherheitshinweises. Sollte es
mehrere Folgen geben, werden diese wie folgt ausgezeichnet:

5
> z.B.: Folge 1 bei Nichtbeachtung der Gefahr
> z.B.: Folge 2 bei Nichtbeachtung der Gefahr
►Mit diesem Symbol werden die Tätigkeiten/Aktionen ausgezeichnet, die beachtet/durchge
führt werden müssen, um die Gefahr abzuwenden.
4.3 Allgemeine Sicherheitshinweise
WARNUNG
Nichtbeachtung der Sicherheitshinweise
Personen-/Produktschäden durch Verwendung des Produkts in bestimmten Situationen.
►Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen in diesem Be
gleitdokument.
WARNUNG
Verwendung der Prothese beim Führen eines Fahrzeugs
Unfall durch unerwartetes Verhalten der Prothese.
►Die Prothese sollte nicht für das Führen von Kraftfahrzeugen und Führen von schwerem Ge
rät (z.B. Baumaschinen) eingesetzt werden.
WARNUNG
Verwendung der Prothese beim Bedienen von Maschinen
Verletzung durch unerwartete Aktionen der Prothese.
►Die Prothese sollte nicht für das Bedienen von Industriemaschinen und Bedienen von motor
betriebenen Arbeitsgeräten eingesetzt werden.
WARNUNG
Betreiben der Prothese in der Nähe von aktiven, implantierten Systemen
Störung der aktiven, implantierbaren Systeme (z.B. Herzschrittmacher, Defibrillator, etc.) durch
erzeugte elektromagnetische Strahlung der Prothese.
►Achten Sie beim Betreiben der Prothese in unmittelbarer Nähe von aktiven, implantierbaren
Systemen darauf, dass die vom Implantat-Hersteller geforderten Mindestabstände eingehal
ten werden.
►Beachten Sie unbedingt die vom Implantat-Hersteller vorgeschriebenen Einsatzbedingun
gen und Sicherheitshinweise.
VORSICHT
Verschleißerscheinungen am Produkt
Verletzung durch Fehlsteuerung oder Fehlfunktion des Produkts
►Im Interesse der eigenen Sicherheit sowie aus Gründen der Aufrechterhaltung der Betriebs
sicherheit muss bei einer bemerkbaren Einschränkung der Funktionalität der Prothese, die
se durch einen Orthopädietechniker überprüft werden.
►Beachten Sie, dass es bei einem zu geringen Ladezustand des Akkus zu Funktionsein
schränkungen der Greifkomponente kommen kann.
WARNUNG
Verwendung von beschädigtem Netzteil, Adapterstecker oder Ladegerät
Stromschlag durch Berührung freiliegender, spannungsführender Teile.
►Öffnen Sie Netzteil, Adapterstecker oder Ladegerät nicht.
►Setzen Sie Netzteil, Adapterstecker oder Ladegerät keinen extremen Belastungen aus.

6
►Ersetzen Sie sofort beschädigte Netzteile, Adapterstecker oder Ladegeräte.
VORSICHT
Selbstständig vorgenommene Manipulationen am Produkt
Verletzung durch Beschädigung oder Fehlfunktion des Produkts.
►Außer den in dieser Gebrauchsanweisung beschriebenen Arbeiten dürfen Sie keine Mani
pulationen an dem Produkt durchführen.
►Das Öffnen und Reparieren des Produkts bzw. das Instandsetzen beschädigter Komponen
ten darf nur vom autorisierten Ottobock Fachpersonal durchgeführt werden.
4.4 Hinweise zum Aufenthalt in bestimmten Bereichen
VORSICHT
Aufenthalt im Bereich starker magnetischer und elektrischer Störquellen (z.B. Dieb
stahlsicherungssysteme, Metalldetektoren)
Verletzung durch unerwartetes Verhalten des Prothesensystems infolge Störung der internen
Datenkommunikation.
►Vermeiden Sie den Aufenthalt in der Nähe von sichtbaren oder verborgenen Diebstahlsiche
rungssystemen im Eingangs- / Ausgangsbereich von Geschäften, Metalldetektoren / Bodys
cannern für Personen (z.B. im Flughafenbereich) oder anderen starken magnetischen und
elektrischen Störquellen (z.B. Hochspannungsleitungen, Sender, Trafostationen, Computer
tomographen, Kernspintomographen …).
►Achten Sie beim Durchschreiten von Diebstahlsicherungssystemen, Bodyscannern, Metall
detektoren auf unerwartetes Verhalten des Prothesensystems.
VORSICHT
Zu geringer Abstand zu HF Kommunikationsgeräten (z.B. Mobiltelefone, Bluetooth-Ge
räte, WLAN-Geräte)
Verletzung durch unerwartetes Verhalten des Prothesensystems infolge Störung der internen
Datenkommunikation.
►Es wird daher empfohlen zu diesen HF Kommunikationsgeräten folgende Mindestabstände
einzuhalten:
• Mobiltelefon GSM 850 / GSM 900: 0,99m
• Mobiltelefon GSM 1800 / GSM 1900 / UMTS: 0,7m
• DECT Schnurlostelefone inkl. Basisstation: 0,35m
• WLAN (Router, Access Points,…): 0,22m
• Bluetooth Geräte (Fremdprodukte, die nicht von Ottobock freigegeben sind): 0,22m
VORSICHT
Aufenthalt in Bereichen außerhalb des zulässigen Temperaturbereichs
Verletzung durch Fehlsteuerung oder Fehlfunktion des Prothesensystems.
►Vermeiden Sie den Aufenthalt in Bereichen außerhalb des zulässigen Temperaturbereichs
(siehe Seite14).
4.5 Hinweise zur Benutzung
WARNUNG
Betreiben der Prothese in der Nähe von aktiven, implantierten Systemen
Störung der aktiven, implantierbaren Systeme (z.B. Herzschrittmacher, Defibrillator, etc.) durch
erzeugte elektromagnetische Strahlung der Prothese.

7
►Achten Sie beim Betreiben der Prothese in unmittelbarer Nähe von aktiven, implantierbaren
Systemen darauf, dass die vom Implantat-Hersteller geforderten Mindestabstände eingehal
ten werden.
►Beachten Sie unbedingt die vom Implantat-Hersteller vorgeschriebenen Einsatzbedingun
gen und Sicherheitshinweise.
VORSICHT
Verwendung der Prothese mit spitzen oder scharfen Gegenständen (z.B. Messer in der
Küche)
Verletzung durch nicht beabsichtigte Bewegungen.
►Verwenden Sie die Prothese beim Hantieren mit spitzen oder scharfen Gegenständen unter
erhöhter Vorsicht.
VORSICHT
Klemmgefahr zwischen den Greifarmen / Griffspitzen
Verletzung durch Einklemmen von Körperteilen.
►Achten Sie beim Gebrauch des Produkts darauf, dass sich zwischen den Greifarmen / Griff
spitzen keine Körperteile befinden.
VORSICHT
Überlastung durch außergewöhnliche Tätigkeiten
Verletzung durch unerwartetes Verhalten des Produkts infolge Fehlfunktion.
►Das Produkt wurde für Alltagsaktivitäten entwickelt und darf nicht für außergewöhnliche Tä
tigkeiten eingesetzt werden. Diese außergewöhnlichen Tätigkeiten umfassen z.B. Sportarten
mit übermäßiger Belastung des Handgelenks und/oder Stoßbelastung (Liegestütz, Down
hill, Mountainbike, …) oder Extremsportarten (Freiklettern, Paragleiten, etc.).
►Sorgfältige Behandlung des Produkts und seiner Komponenten erhöht nicht nur deren Le
benserwartung, sondern dient vor allem Ihrer persönlichen Sicherheit!
►Sollten auf das Produkt und seinen Komponenten extreme Belastungen aufgebracht worden
sein, (z.B. durch Sturz, o.ä.), muss das Produkt umgehend von einem Orthopädietechniker
auf Schäden überprüft werden. Dieser leitet das Produkt ggf. an eine autorisierte Ottobock
Servicestelle weiter.
VORSICHT
Mechanische Belastung des Produkts
Verletzung durch Fehlsteuerung oder Fehlfunktion der Produktkomponenten.
►Setzen Sie das Produkt keinen mechanischen Vibrationen oder Stößen aus.
►Überprüfen Sie das Produkt vor jedem Einsatz auf sichtbare Schäden.
VORSICHT
Eindringen von Schmutz und Feuchtigkeit in die Prothesenkomponenten
Verletzung durch Fehlsteuerung oder Fehlfunktion der Prothesenkomponenten.
►Achten Sie darauf, dass weder feste Teilchen noch Flüssigkeit in das Produkt oder in die
Prothesenkomponenten (z.B. Greifkomponente) eindringen können.
HINWEIS
Unsachgemäße Pflege des Prothesensystems
Beschädigung des Prothesensystems durch Verwendung falscher Reinigungsmittel.

8
►Reinigen Sie das Prothesensystem ausschließlich mit einem feuchten Tuch und milder Seife
(z.B. Ottobock DermaClean 453H10=1).
VORSICHT
Wechseln von Prothesenkomponenten im eingeschalteten Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion des Prothesensystems.
►Bevor Sie Prothesenkomponenten (z.B. Greifkomponente) wechseln, nehmen Sie den Akku
aus dem Einlegerahmen oder schalten Sie das Prothesensystem aus.
4.6 Hinweise zur Stromversorgung / Akku laden
VORSICHT
Laden des Produkts mit verschmutzten oder beschädigten Kontakten
Verletzung durch unerwartetes Verhalten des Produkts infolge unzureichender Ladefunktion.
►Achten Sie darauf, dass die Kontakte stets sauber und fettfrei sind.
►Reinigen Sie die elektrischen Kontakte von Ladestecker und Ladebuchse regelmäßig mit ei
nem Wattestäbchen und milder Seifenlauge.
►Achten Sie darauf, dass Sie die Kontakte keinesfalls mit spitzen oder scharfen Gegenstän
den beschädigen.
HINWEIS
Verwendung von falschem Netzteil/Ladegerät
Beschädigung des Produkts durch falsche Spannung, Strom, Polarität.
►Verwenden Sie nur von Ottobock für dieses Produkt freigegebene Netzteile/Ladegeräte (sie
he Gebrauchsanweisungen und Kataloge).
4.7 Hinweise zum Ladegerät mit magnetischem Ladestecker
WARNUNG
Laden der nicht abgelegten Prothese
Stromschlag durch defektes Netzteil oder Ladegerät.
►Legen Sie die Prothese aus Sicherheitsgründen vor dem Ladevorgang ab.
WARNUNG
Aufbewahren/Transportieren des Ladegeräts in der Nähe von aktiven, implantierten
Systemen
Störung der aktiven, implantierbaren Systeme (z.B. Herzschrittmacher, Defibrillator, etc.) durch
das magnetische Feld des Ladesteckers.
►Achten Sie beim Aufbewahren/Transportieren des Ladegeräts in unmittelbarer Nähe von ak
tiven, implantierbaren Systemen darauf, dass die vom Implantat-Hersteller geforderten Min
destabstände eingehalten werden.
►Beachten Sie unbedingt die vom Implantat-Hersteller vorgeschriebenen Einsatzbedingun
gen und Sicherheitshinweise.
HINWEIS
Kontakt des Ladesteckers mit magnetischen Datenträgern
Löschen des Datenträgers.
►Legen Sie den Ladestecker nicht auf Kreditkarten, Disketten, Audio- und Videokassetten.

9
4.8 Hinweise zur Verwendung der Taschenlampe
WARNUNG
Verwendung des falschen Batterietyps und/oder Nichtbeachtung der Polarität
Explosion durch austretende Gase und deren Selbstentzündung infolge Kurzschluss und Über
temperatur.
►Verwenden Sie ausschließlich Batterien des Typs CR2032.
►Beachten Sie beim Einlegen der beiden Batterien die Angabe der Polarität auf dem Deckel
des Batteriefachs.
VORSICHT
Direkter Blick in den Lichtstrahl der Taschenlampe
Schädigung des Auges infolge direkten Blicks in den Lichtstrahl.
►Verwenden Sie die Taschenlampe nicht für Untersuchungen z.B. der Augen (sogenannter
Pupillentest).
►Richten Sie den Lichtstrahl nicht direkt auf die Augen von Personen oder Tieren.
►Blicken Sie nicht in den direkten Lichtstrahl.
►Sollte der Lichtstrahl ins Auge treffen, sind die Augen bewusst zu schließen und der Kopf ist
sofort aus dem Lichtstrahl zu bewegen.
5 Lieferumfang und Zubehör
5.1 Lieferumfang
• 2St. CR2032 Lithium Batterie
• 1St. System-Elektrogreifer DMC VariPlus 8E33=9-1 oder
1 St. System-Elektrogreifer DMC VariPlus 8E34=9-1
• 1St. Gebrauchsanweisung (Benutzer)
5.2 Zubehör
Greifspitzen
• Spitzen-Set 9S138
• Gummipolster-Set 9S145-1
• Spitzenpolster Paar 9S146=PAA-1
• Griffplatten-Set 9S149
• Spitzen-Paar 9S234=PAA
• Spitzen-Paar 9S278=PAA
6 Akku laden
Beim Laden des Akkus sind folgende Punkte zu beachten:
• Die Kapazität des vollständig geladenen Akkus reicht für den Tagesbedarf.
• Für den alltäglichen Gebrauch des Produkts wird tägliches Laden empfohlen.
• Vor der erstmaligen Verwendung sollte der Akku mindestens 3 Stunden geladen werden.
6.1 Ladegerät 757L20 und EnergyPack 757B2*
HINWEIS
Tiefenentladung des Akkus
Irreparable Beschädigung des Produkts und daraus resultierender Funktionsverlust bei unregel
mäßiger und unvollständiger Ladung des Akkus.
►Laden Sie den Akku bei einer Langzeitlagerung alle 4 bis 6 Monate vollständig auf.

10
1) Die Ladestation mit Netzteil an die Steckdose anstecken.
→Die grüne LED am Netzteil und die grüne LED in der Mitte der LED Reihe
leuchten.
2) Ein oder zwei Akkus in die Ladestation einsetzen.
3) Die grüne LED des jeweiligen Ladeschachts leuchtet und der Ladevorgang
wird gestartet.
4) Ist der Akku vollständig geladen, blinkt die grüne LED des jeweiligen Lade
schachts .
5) Nach abgeschlossenem Ladevorgang den Akku entnehmen.
6.1.1 Anzeige des aktuellen Ladezustands
Beim Einlegen/Einrasten des Akkus in die Prothese, wird für einige Sekunden eine Kapazitätsan
zeige am Akku aktiviert.
LED Anzei
ge
Ereignis
 Ladekapazität über 50% (grün leuchtend)
 und Ladekapazität unter 50% (abwechselnd grün und orange leuchtend)
 Ladekapazität unter 5% (orange leuchtend)
6.1.2 Störungsbeseitigung
Ladeschacht LED des La
deschachts
Ereignis
leer oder
oder
leer oder Akku
eingesetzt
Das Ladegerät ist defekt
Das Ladegerät und das Netzteil müssen von einer autorisier
ten Ottobock Servicestelle überprüft werden.
Der Akku wird geladen
Der Akku ist vollständig geladen
Die Temperatur des Akkus ist zu hoch
Akku entnehmen und abkühlen lassen
Akku eingesetzt
Der eingesetzter Akku ist defekt
Der Akku muss von einer autorisierte Ottobock Servicestelle
überprüft werden.

11
6.2 Ladegerät 757L35 und Akku 757B35=*
6.2.1 Ladegerät mit dem Produkt verbinden
1) Ladestecker an die Ladebuchse Prothesenschaft anlegen.
→Die korrekte Verbindung vom Ladegerät zur Prothese wird
durch Rückmeldungen angezeigt (Statussignale).
2) Der Ladevorgang wird gestartet.
→Die Prothese wird automatisch ausgeschaltet.
3) Nach abgeschlossenem Ladevorgang Verbindung zur Prothese
trennen.
INFORMATION
Wurde der Ladestecker an der Ladebuchse angelegt, kann das Produkt nicht benutzt werden.
Das Produkt ist für die Dauer des Ladevorgangs deaktiviert.
6.2.2 Sicherheitsabschaltung
Die Sicherheitsabschaltung des Prothese dient zum Schutz des Akkus und aktiviert sich bei:
• Über- und Untertemperatur
• Über- und Unterspannung
• Kurzschluss
Nach einem verursachten Kurzschluss muss der Ladestecker an die Ladebuchse angelegt und
wieder abgenommen werden, um die Elektronik zu aktivieren.
6.2.3 Anzeige des aktuellen Ladezustands
Der Ladezustand kann jederzeit abgefragt werden.
1) Bei eingeschaltetem Prothese, die Taste der Ladebuchse kürzer als eine Sekunde drücken.
2) Die LED-Anzeige an der Ladebuchse gibt Auskunft über den aktuellen Ladezustand.
Ladebuchse Ereignis
 Akku voll (grün leuchtend)
 Akku 50% geladen (gelb leuchtend)
 Akku leer (orange leuchtend)
6.2.4 Piepsignale
Piepsignal Zusätzliche Anzei
gen
Ereignis
1xlang - • Prothese über Ladebuchse ausschalten
• Ladung beginnt (Ladestecker mit Ladebuch
se verbunden)
• Ladung wird beendet (Ladestecker von La
debuchse getrennt)
2xkurz LED auf Ladebuchse
leuchtet kurz auf
Prothese einschalten
3xkurz - Akkuspannung zu gering, Prothese schaltet auto
matisch ab

12
7 Gebrauch
7.1 Ein- und Ausschalten der Greifkomponente
Ausschalten
Schaltwippe in Pos. 1 bewegen, bis diese einrastet.
Die Elektronik der Greifkomponente ist ausgeschaltet und das Fle
xionsgelenk ist blockiert.
1122
Einschalten
Schaltwippe in Pos. 2 bewegen, bis diese einrastet.
Die Elektronik der Greifkomponente ist eingeschaltet und die Flexi
onsbremse ist gelöst. Bei gelöster Flexionsbremse, kann die Greif
komponente um 45° in beide Richtungen bewegt werden.
7.2 Taschenlampe
(für Greifgeräte mit eingebauter Taschenlampe)
123
1. 2x leuchtstarke Leuchtdioden (LED)
zum Beleuchten der Arbeitsumgebung
2. Ein/Ausschalter
zum Aus-/Einschalten der Leuchtdioden (LED)
Einschalten: Taster drücken, um die Leuchtdioden einzuschal
ten. Wird unmittelbar nach dem Einschalten diese Taste betätigt,
kann die Helligkeit durch erneutes Drücken in 3 Stufen verändert
werden.
Ausschalten: Taster ca. 5 Sekunden nach dem Einschalten er
neut betätigen, um die Leuchtdioden auszuschalten.
Nach ca. 15 Minuten wird die Taschenlampe automatisch ausge
schaltet.
3. Batteriefach
zum Wechseln der Batterien siehe nächsten Abschnitt
Batterien einlegen (2x CR2032)
INFORMATION
Ein Batteriewechsel der Taschenlampe ist bei beidseitiger Amputation von der prothetischen
Versorgung, den anatomischen Voraussetzungen und der Erfahrung des Patienten mit dem Pro
thesensystem abhängig. Grundsätzlich kann auch eine unterstützende Person zum Batterie
wechsel hinzugezogen werden.
Zum Einlegen der Batterien folgende Schritte durchführen:
1) Den Deckel des Batteriefachs gegen den Uhrzeigersinn drehen
(z.B. mit einer Münze), bis sich dieser von dem Batteriefach löst.
2) Deckel des Batteriefachs abnehmen.
3) 2 Knopfzellen CR2032, mit dem +Pol zum Deckel zeigend einle
gen.
4) Den Deckel aufsetzen. Dabei darauf achten, dass die Gummi
dichtung nicht beschädigt wird.
5) Den Deckel durch Drehen im Uhrzeigersinn verschließen.

13

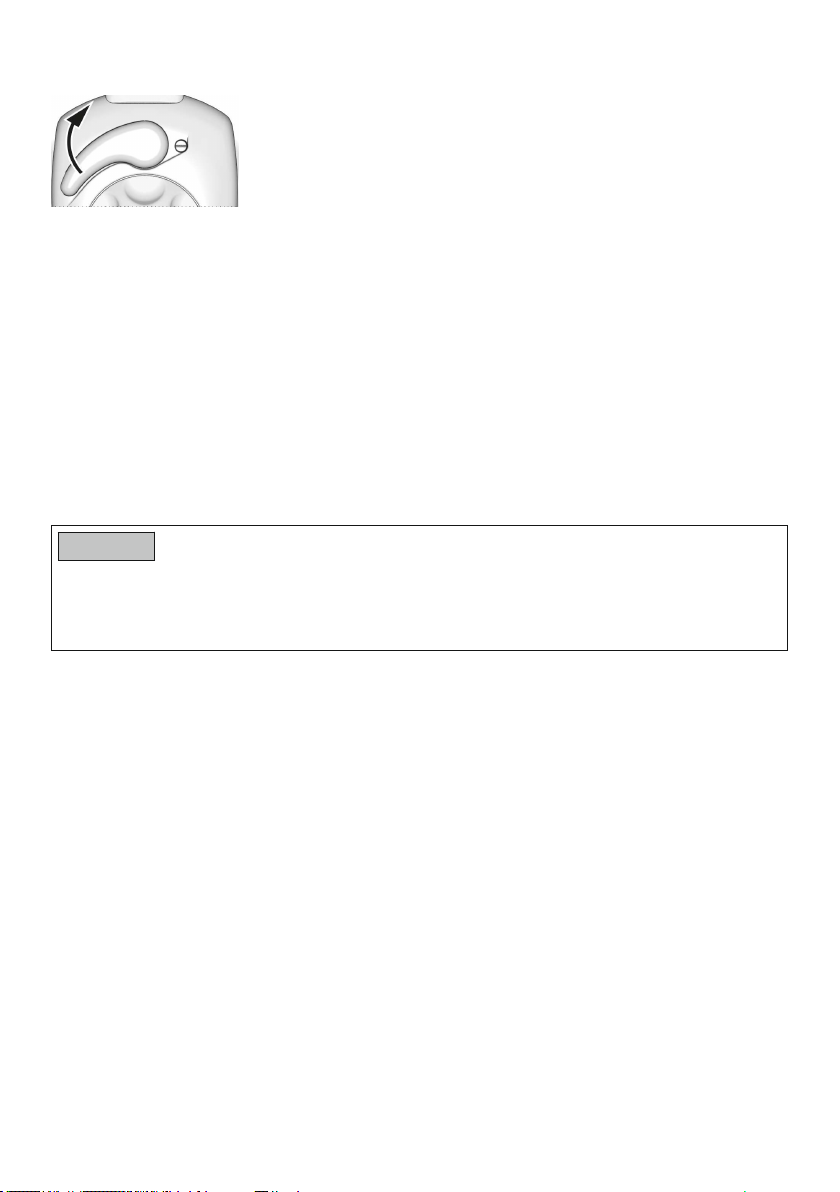

7.3 Notöffnen der Greifkomponente
Diese Sicherheitsfunktion ermöglicht das Öffnen der Greifarme unab
hängig von anliegenden Steuersignalen.
►Den Entriegelungshebel vom Handrad wegschwenken (Pfeil) und
die Greifarme manuell öffnen.
7.4 Greifkomponente 8E33=9* wechseln
Greifkomponente vom Schaft trennen
1) Die Prothese mit dem Taster in der Ladebuchse (Schaft) oder mit dem Schalter am Ellbogen
gelenk ausschalten.
2) Die Greifkomponente einmal um die eigene Achse drehen, bis ein leichter Widerstand spür
bar ist (ca. 360°).
3) Diesen Widerstand überwinden und die Greifkomponente vom Schaft abziehen.
Greifkomponente am Schaft befestigen
1) Den Handgelenkverschluss in den Eingussring einführen und fest eindrücken.
2) Die Greifkomponente leicht nach links oder rechts drehen.
3) Überprüfen der korrekten Befestigung durch Zug an der Greifkomponente.
8 Reinigung
HINWEIS
Unsachgemäße Pflege des Produkts
Beschädigung des Produkts durch Verwendung falscher Reinigungsmittel.
►Reinigen Sie das Produkt ausschließlich mit einem feuchten Tuch und milder Seife (z.B. Ot
tobock DermaClean 453H10=1-N).
1) Bei Verschmutzungen das Produkt mit einem feuchten Tuch und milder Seife (z.B. Ottobock
Derma Clean 453H10=1-N) reinigen.
Darauf achten, dass keine Flüssigkeit in das Produkt und in die Komponenten des Produkts
eindringt.
2) Das Produkt mit einem fusselfreien Tuch abtrocknen und an der Luft vollständig trocknen las
sen.
9 Wartung
Zur Vermeidung von Verletzungen und der Aufrechterhaltung der Produktqualität wird empfohlen,
eine regelmäßige Wartung (Serviceinspektion) alle 24 Monate durchzuführen.
Generell gilt für alle Produkte eine verpflichtende Einhaltung der Wartungsintervalle während der
Garantielaufzeit. Nur so bleibt der volle Garantieschutz aufrecht.
Im Zuge der Wartung kann es zu zusätzlichen Serviceleistungen, wie zum Beispiel einer Repara
tur kommen. Diese zusätzlichen Serviceleistungen können je nach Garantieumfang und -gültigkeit
kostenfrei oder nach einem vorhergehenden Kostenvoranschlag kostenpflichtig durchgeführt wer
den.
Folgende Komponenten sind zu den vereinbarten Wartungsterminen zum Orthopädietechniker
mitzunehmen:
Die Prothese, Ladegerät und Netzteil.

14
10 Rechtliche Hinweise
10.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
10.2 Markenzeichen
Alle innerhalb des vorliegenden Dokuments genannten Bezeichnungen unterliegen uneinge
schränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Rechten der jewei
ligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können eingetragene Marken
sein und unterliegen den Rechten der jeweiligen Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Dokument verwendeten Marken,
kann nicht geschlossen werden, dass eine Bezeichnung frei von Rechten Dritter ist.
10.3 CE-Konformität
Hiermit erklärt Otto Bock Healthcare Products GmbH, dass das Produkt den anwendbaren euro
päischen Vorgaben für Medizinprodukte entspricht.
Das Produkt erfüllt die Anforderungen der RoHS-Richtlinie 2011/65/EU zur Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Der vollständige Text der Richtlinien und Anforderungen ist unter der folgenden Internetadresse
verfügbar: http://www.ottobock.com/conformity
11 Technische Daten
Umgebungsbedingungen
Lagerung (mit und ohne Verpackung) +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Transport (mit und ohne Verpackung) -20°C/-4°F bis +60°C/+140°F
max. 90% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -5°C/+23°F bis +45°C/+113°F
max. 95% relative Luftfeuchtigkeit, nicht kon
densierend
Laden des Akkus +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Kennzeichen 8E33=9-1 8E34=9-1
Betriebsspannung [V] 7,4
Öffnungsweite [mm] 95
Griffkraft [N] 0 - 160
Gewicht [g] 540 520
Zu erwartende Lebensdauer bei Einhaltung der
empfohlenen Wartungsintervalle [Jahre]
5
Anzugsmoment Greifspitzen [Ncm] 40 - 50
Proportionale Geschwindigkeit [mm/sec] 8 - 200

15
Kennzeichen 8E33=9-1 8E34=9-1
Flexionswinkel des Handgelenks bei gelöster
Flexionsbremse [°]
±45
Taschenlampe
Leuchtmittel [Anzahl, Art] 2, LED
maximale Lichtstärke der beiden Leuchtdioden
(LED's) gesamt [mcd]
16400-24000
Batterie [Anzahl, Type] 2x CR2032
Maximale Leuchtdauer mit neuen Batterien bei
höchster Helligkeit und Raumtemperatur [h]
8
Helligkeitsstufen [Anzahl] 3
Automatische Abschaltung nach 15 Minuten
Kennzeichen Akku 757B20 757B21 757B35
=1
757B35
=3
757B35
=5
Temperaturbereich beim Laden [°C] +5 bis +40
Kapazität [mAh] 9001 /
9501
6801 /
8001
600 1150 3450
Lebensdauer des Akkus [Jahre] 2
Verhalten des Produkts während dem Ladevor
gang
Das Produkt ist ohne Funktion
Betriebsdauer des Produkts mit vollständig ge
ladenem Akku [Griffzyklen]
ca. 2500
- 3000
ca. 2000
- 2500
(abhän
gig von
der Ka
pazität
des Ak
kus)
ca. 1000
- 2000
ca. 4000 ca.
10000
Ladezeiten (bei vollständiger Entladung des
Akkus) [Stunden]
ca. 3,5 ca. 3 ca. 2,5 ca. 3
Nennspannung [V] ca. 7,4
Akkutechnologie Li-Ion Li-Po Li-Ion
zugelassene Ladegeräte 757L20 757L35
1 siehe Kennzeichnung am Akku
Netzteil
Kennzeichen 757L16*
Lagerung und Transport in der Originalverpa
ckung
-40°C/-40°F bis +70°C/+158°F
Lagerung und Transport ohne Verpackung -40°C/-40°F bis +70°C/+158°F
10% bis 93% relative Luftfeuchtigkeit, nicht
kondensierend
Betrieb 0°C/+32°F bis +40°C/+104°F
max. 90% relative Luftfeuchtigkeit, nicht kon
densierend
Eingangsspannung 100V~ bis 240V~
Netzfrequenz 50Hz bis 60Hz

16
Netzteil
Ausgangsspannung 12V
12 Angewandte Symbole
Dieses Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine
nicht den Bestimmungen Ihres Landes entsprechende Entsorgung kann sich
schädlich auf die Umwelt und die Gesundheit auswirken. Bitte beachten Sie die
Hinweise der für Ihr Land zuständigen Behörde zu Rückgabe- und Sammelverfah
ren.
Konformitätserklärung gemäß der anwendbaren europäischen Richtlinien
Seriennummer (YYYY WW NNN)
YYYY - Herstellungsjahr
WW - Herstellungswoche
NNN - fortlaufende Nummer
Medizinprodukt
Nicht in die Lichtquelle starren
Hersteller
1 Foreword English
INFORMATION
Date of last update: 2020-10-19
►Please read this document carefully before using the product and observe the safety
notices.
►Obtain instruction from the qualified personnel in the safe use of the product.
►Please contact the qualified personnel if you have questions about the product or in case of
problems.
►Report each serious incident related to the product to the manufacturer and to the relevant
authority in your country. This is particularly important when there is a decline in the health
state.
►Please keep this document for your records.
The 8E33=9-1, 8E34=9-1 System Electric Greifers are referred to as the product/prosthesis/ter
minal device in the following.
These instructions for use provide you with important information on the use, adaptation and
handling of the product.
Only put the product into use in accordance with the information contained in the accompanying
documents supplied.

17
2 Product description
2.1 Design
The product consists of the following components:
51234
1. Fingertips
The position can be rotated by ±60° to adapt to various tasks.
For other types of fingertips, see the section "Accessories"
(see page22)
2. Safety lever
To unlock the prehensile arm drive (see page26)
3. Dial
For manual opening/closing
4. On/off switch
To turn the electronics and flexion joint on/off
Position of the rocker switch towards the prosthetic socket:
electronics switched on and flexion brake released
Position of the rocker switch towards the terminal device: elec
tronics switched off and flexion joint blocked
5. Quick-disconnect wrist unit (only with 8E33*)
Mechanical connection to the lamination ring
2.2 Function
The product is a myoelectrically controlled terminal device of the MyoBock prosthesis system.
Various control programmes make optimal adaptation to the individual needs and abilities pos
sible.
The terminal device is based on the Ottobock DMC system (DMC=Dynamic Mode Control): This
system, which has been developed by Ottobock, uses two independent measurement and control
systems in order to optimally control the gripping speed and gripping force in accordance with
the muscle signal.
3 Intended use
3.1 Indications for use
The product is intended exclusively for upper limb exoprosthetic fittings.
3.2 Conditions of use
The product was developed for everyday use and must not be used for unusual activities. These
unusual activities include, for example, sports which involve excessive strain and/or shocks to the
wrist joint (pushups, downhill racing, mountain biking, ...) or extreme sports (free climbing,
paragliding, etc.). Furthermore, the product should not be used to operate motor vehicles, heavy
equipment (e.g. construction machines), industrial machines or motor-driven equipment.
Permissible ambient conditions are described in the technical data (see page27).
The product is intended exclusively for use on one user. Use of the product by another person is
not approved by the manufacturer.
3.3 Indications
• Amputation level below-elbow, above-elbow and shoulder disarticulation
• For unilateral or bilateral amputation
• Dysmelia of the forearm or upper arm

18
• The user must be able to understand usage instructions and safety notices and put them into
practice.
• The user must fulfil the physical and mental requirements for perceiving optical/acoustic sig
nals and/or mechanical vibrations
3.4 Contraindications
• All conditions which contradict or go beyond the specifications listed in the section on
"Safety" and "Indications for use".
3.5 Qualification
The fitting of a user with the product may only be carried out by O&P professionals who have
been authorised through the corresponding Ottobock training.
4 Safety
4.1 Explanation of warning symbols
WARNING Warning regarding possible serious risks of accident or injury.
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
4.2 Structure of the safety instructions
WARNING
The heading describes the source and/or the type of hazard
The introduction describes the consequences in case of failure to observe the safety instruc
tions. Consequences are presented as follows if more than one consequence is possible:
> E.g.: Consequence 1 in the event of failure to observe the hazard
> E.g.: Consequence 2 in the event of failure to observe the hazard
►This symbol identifies activities/actions that must be observed/carried out in order to avert
the hazard.
4.3 General safety instructions
WARNING
Non-observance of safety notices
Personal injury/damage to the product due to using the product in certain situations.
►Observe the safety notices and the stated precautions in this accompanying document.
WARNING
Operating a vehicle with the prosthesis
Accidents due to unexpected actions of the prosthesis.
►The prosthesis should not be used for the operation of motor vehicles and heavy equipment
(e.g. construction machines).
WARNING
Using the prosthesis while operating machines
Injury due to unexpected actions of the prosthesis.
►The prosthesis should not be used to operate industrial machines or motor-driven equip
ment.

19
WARNING
Operating the prosthesis near active implanted systems
Interference with active implantable systems (e.g., pacemaker, defibrillator, etc.) due to electro
magnetic emissions of the prosthesis.
►When operating the prosthesis in the immediate vicinity of active implantable systems,
ensure that the minimum distances stipulated by the manufacturer of the implant are
observed.
►Make sure to observe any operating conditions and safety instructions stipulated by the man
ufacturer of the implant.
CAUTION
Signs of wear on the product
Injury due to faulty control or malfunction of the product
►In the interest of personal safety and in order to maintain operating reliability, the prosthesis
has to be inspected by a O&P professional in case of noticeable restrictions of functionality.
►Note that the functionality of the terminal device may be limited if the battery charge level
gets too low.
WARNING
Use of damaged power supply unit, adapter plug or battery charger
Risk of electric shock due to contact with exposed, live components.
►Do not open the power supply unit, adapter plug or battery charger.
►Do not expose the power supply unit, adapter plug or battery charger to extreme loading
conditions.
►Immediately replace damaged power supply units, adapter plugs or battery chargers.
CAUTION
Independent manipulation of the product
Injury due to product damage or malfunction.
►Manipulations to the product other than the tasks described in these instructions for use are
not permitted.
►The product and any damaged components may only be opened and repaired by authorised,
qualified Ottobock personnel.
4.4 Information on Proximity to Certain Areas
CAUTION
Proximity to sources of strong magnetic or electrical interference (e.g. theft prevention
systems, metal detectors)
Injury due to unexpected behaviour of the prosthesis system caused by interference with internal
data communication.
►Avoid remaining in the vicinity of visible or concealed theft prevention systems at the
entrance/exit of stores, metal detectors/body scanners for persons (e.g. in airports) or other
sources of strong magnetic and electrical interference (e.g. high-voltage lines, transmitters,
transformer stations, computer tomographs, magnetic resonance tomographs, etc.).
►When walking through theft prevention systems, body scanners or metal detectors, watch
for unexpected behaviour of the prosthetic system.

20
CAUTION
Distance to HF communication devices is too small (e.g. mobile phones, Bluetooth
devices, WiFi devices)
Injury due to unexpected behaviour of the prosthesis system caused by interference with internal
data communication.
►Therefore, keeping the following minimum distances to these HF communication devices is
recommended:
• Mobile phone GSM 850 / GSM 900: 0.99m
• Mobile phone GSM 1800 / GSM 1900 / UMTS: 0.7m
• DECT cordless phones incl. base station: 0.35m
• WiFi (routers, access points …): 0.22m
• Bluetooth devices (third-party products not approved by Ottobock): 0.22m
CAUTION
Wearing in extreme ambient temperatures
Injury due to faulty control or malfunction of the Axon-Bus prosthetic system.
►Avoid wearing the prosthesis in areas with temperatures outside of the permissible range
(see page27).
4.5 Information on Use
WARNING
Operating the prosthesis near active implanted systems
Interference with active implantable systems (e.g., pacemaker, defibrillator, etc.) due to electro
magnetic emissions of the prosthesis.
►When operating the prosthesis in the immediate vicinity of active implantable systems,
ensure that the minimum distances stipulated by the manufacturer of the implant are
observed.
►Make sure to observe any operating conditions and safety instructions stipulated by the man
ufacturer of the implant.
CAUTION
Using the prosthesis with pointed or sharp objects (e.g. knives in the kitchen)
Injury due to unintentional movements.
►Use extra caution when using the prosthesis for handling pointed or sharp objects.
CAUTION
Risk of pinching between the prehensile arms/fingertips
Injury due to pinching of body parts.
►Ensure that no body parts are between the prehensile arms/fingertips when using the
product.
CAUTION
Overloading due to unusual activities
Injury due to unexpected product behaviour as a result of a malfunction.
►The product was developed for everyday use and must not be used for unusual activities.
These unusual activities include, for example, sports with excessive strain and/or shocks to
the wrist joint (pushups, downhill racing, mountain biking, ...) or extreme sports (free climb
ing, paragliding, etc.).
