Otto Bock 21A47 User manual

Gebrauchsanweisung (Fachpersonal) .............................................................................. 3
Instructions for use (qualified personnel) ........................................................................... 12
Instructions d'utilisation (Personnel spécialisé) .................................................................. 21
Istruzioni per l’uso (Personale tecnico specializzato) .......................................................... 31
Instrucciones de uso (Personal técnico especializado) ....................................................... 40
Manual de utilização (Pessoal técnico).............................................................................. 50
Gebruiksaanwijzing (Vakmensen) ..................................................................................... 60
Bruksanvisning (Fackpersonal) ........................................................................................ 69
Brugsanvisning (Faguddannet personale) ......................................................................... 78
Bruksanvisning (Fagpersonell) ........................................................................................ 88
Käyttöohje (Ammattihenkilöstö) ........................................................................................ 97
Návod k použití (Odborný personál) ................................................................................. 106
Upute za uporabu (Stručno osoblje) ................................................................................. 115
取扱説明書 (有資格担当者).............................................................................................. 125

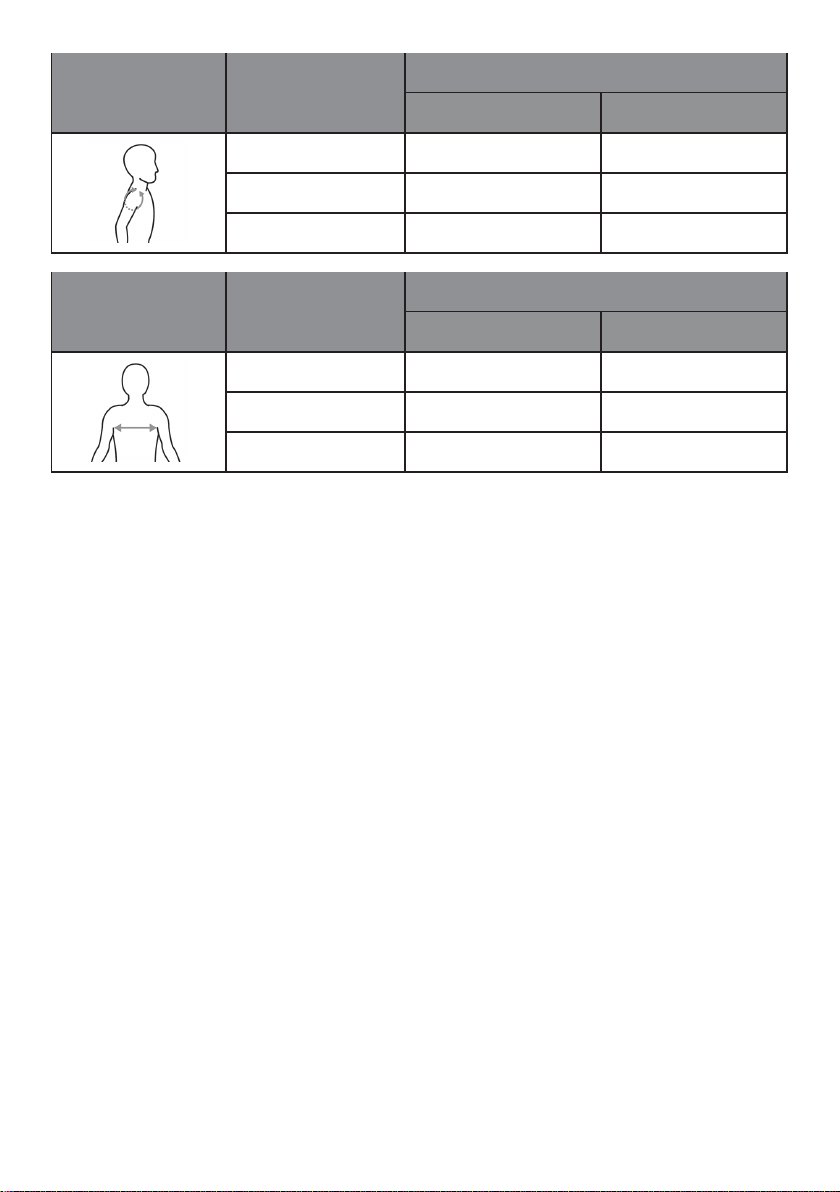

21A47=*

röße / Size
Armlochumfang / armhole size
cm inch
S 38 - 45,3 15 - 17.8
M 45,3 - 52,6 17.8 - 20.7
L 52,6 - 60 20.7 - 23.6
röße / Size
Rückenbreite / back width
cm inch
S 30 - 36,6 11.8 - 14.4
M 36,6 - 43,2 14.4 - 17
L 43,2 - 50 17 - 19.7
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-08-20
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt haben oder Probleme
auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
Das Produkt "Textile Haltebandage für Oberarmprothese" wird im Folgenden nur noch Pro
dukt/Bandage genannt.
Diese Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verwendung, Einstellung und
Handhabung des Produkts.
Nehmen Sie das Produkt nur gemäß den Informationen in den mitgelieferten Begleitdokumenten
in Betrieb.
2 Produktbeschreibung
2.1 Funktion
Das Produkt dient zur zusätzlichen Fixierung des Prothesenschafts.

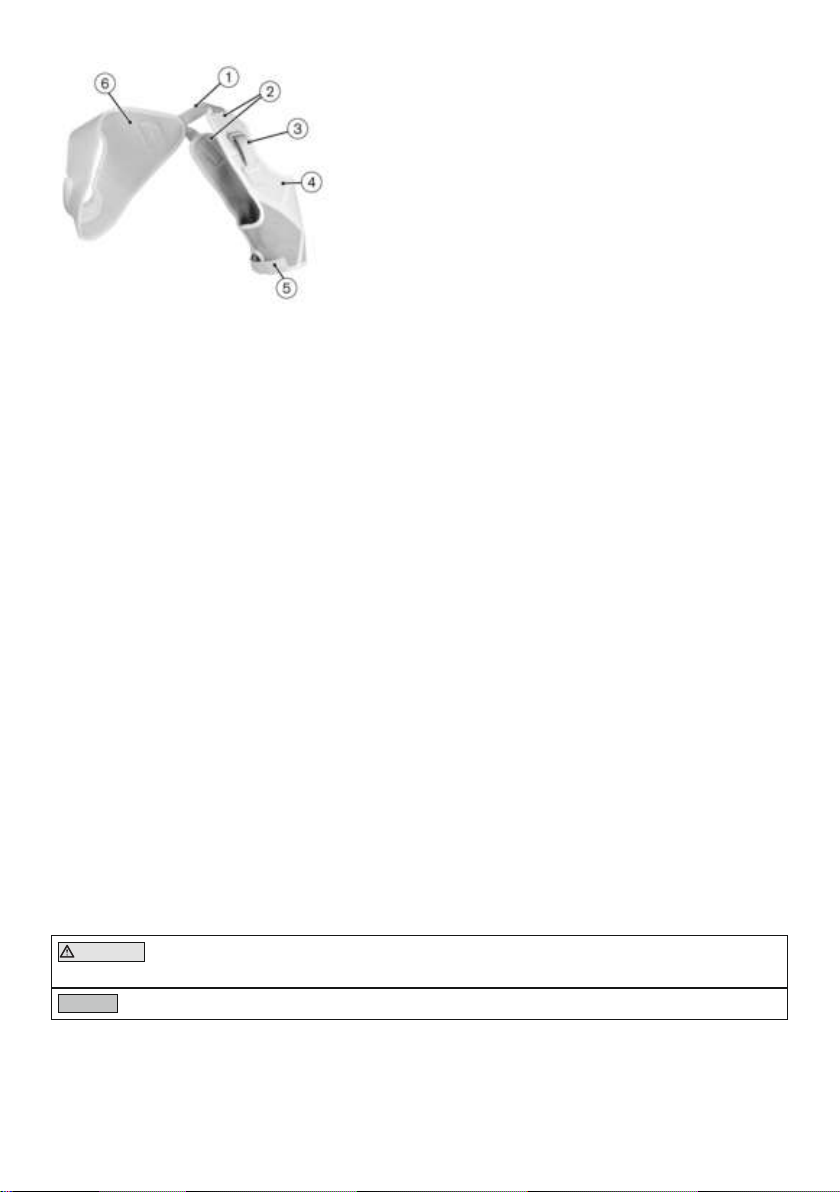

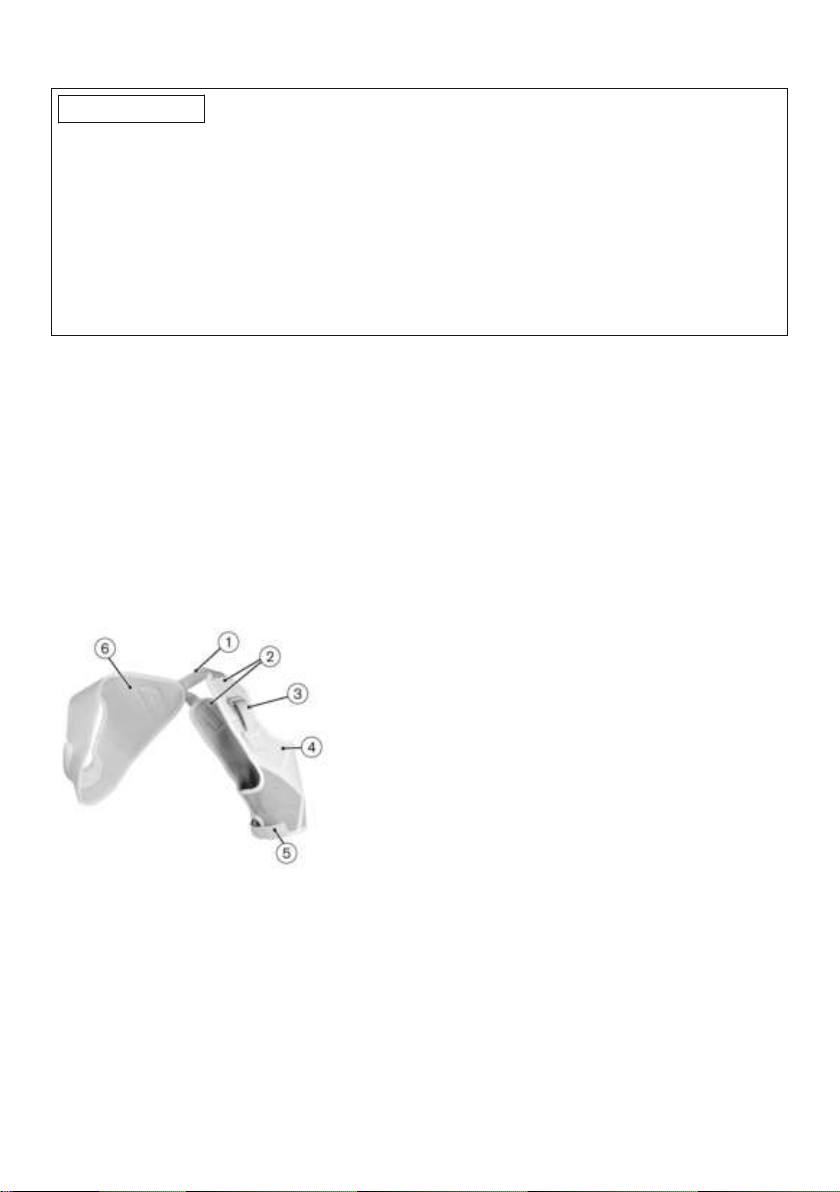

2.2 Konstruktion
Das Produkt besteht aus folgenden Komponenten:
1. Gurt
2. Schulterlasche
3. Schulterklettverschluss
4. Ärmel
5. Ärmelklettverschluss
6. Schulterschlaufe
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Produkt ist zur exoprothetischen Versorgung der oberen Extremität von Jugendlichen und Er
wachsenen zu verwenden.
3.2 Einsatzbedingungen
Das Produkt ist ausschließlich für die Versorgung an einem Patienten vorgesehen. Der Ge
brauch des Produkts an einer weiteren Person ist von Seiten des Herstellers nicht zulässig.
3

4
Das Produkt ist für den Einsatz in Alltagsaktivitäten entwickelt. Es darf nicht für Aktivitäten ver
wendet werden, bei denen es unzulässigen Umgebungsbedingungen und Belastungen ausge
setzt wird (z.B. Extremsportarten).
Das Produkt kann mit myoelektrischen oder passiven Prothesen verwendet werden.
3.3 Indikationen
• Für Patienten mit unilateraler transhumeraler Amputation.
3.4 Kontraindikationen
• Transradiale Amputation
• Amputation im Schulterbereich
• Bilaterale Amputation
• Versorgung mit einer kraftzuggesteuerten Prothese
3.5 Weitere Nutzungseinschränkungen
• Patienten mit Maßen außerhalb der geplanten Konfektionsgrößen S, M und L
3.6 Qualifikation
Die Versorgung eines Patienten mit dem Produkt darf nur von Orthopädietechnikern vorgenom
men werden.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen leichten oder geringfügigen Verletzungen.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Aufbau der Sicherheitshinweise
VORSICHT
Die Überschrift bezeichnet die Quelle und/oder die Art der Gefahr
Die Einleitung beschreibt die Folgen bei Nichtbeachtung des Sicherheitshinweises. Sollte es
mehrere Folgen geben, werden diese wie folgt ausgezeichnet:
> z.B.: Folge 1 bei Nichtbeachtung der Gefahr
> z.B.: Folge 2 bei Nichtbeachtung der Gefahr
►Mit diesem Symbol werden die Tätigkeiten/Aktionen ausgezeichnet, die beachtet/durchge
führt werden müssen, um die Gefahr abzuwenden.
4.3 Allgemeine Sicherheitshinweise
VORSICHT
Nichtbeachtung der Sicherheitshinweise
Personen-/Produktschäden durch Verwendung des Produkts in bestimmten Situationen.
►Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen in diesem Be
gleitdokument.
VORSICHT
Verwendung des Produkts auf nicht intakter Haut
Hautirritationen (Rötungen) und Druckstellen durch Reibung mit dem Produkt möglich.
►Verwenden Sie das Produkt nur auf intakter Haut.
►Verwenden Sie das Produkt im Bereich sensibilitätsgestörter Hautareale mit erhöhter Auf
merksamkeit.

5
VORSICHT
Mechanische Beschädigung des Produkts
Verletzung durch Fehlsteuerung oder Fehlfunktion des Prothesensystems infolge ungenügen
dem Hautkontakt der Elektroden des Prothesenschafts.
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfähigkeit (z.B. Klettver
schlüsse, ...)
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur, Austausch, Kontrolle
durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Unsachgemäße Pflege des Produkts
Beschädigung des Produkts durch Verwendung falscher Reinigungsmittel.
►Reinigen Sie das Produkt ausschließlich nach den Vorgaben im Kapitel "Reinigung und
Pflege" (Reinigung und Pflege).
►Das Produkt darf nur mit geschlossenem Klettverschluss und in einem Waschbeutel gewa
schen werden.
►Achten Sie darauf, das Produkt zu reinigen, um eventuelle Hautreizungen zu vermeiden.
HINWEIS
Unsachgemäße Montage/Demontage des Produkts
Beschädigung des Produkts.
►Beachten Sie die Arbeitsschritte und Hinweise sowie die erforderlichen Werkzeuge im Kapi
tel „Herstellung der Gebrauchsfähigkeit“.
►Unterweisen Sie den Patienten in die sachgemäße Demontage/Montage des Produkts.
HINWEIS
Selbstständig vorgenommene Veränderungen bzw. Modifikationen am Produkt
Beschädigung des Produkts.
►Außer den in dieser Gebrauchsanweisung beschriebenen Arbeiten dürfen Sie keine Mani
pulationen an dem Produkt durchführen.
5 Lieferumfang und Zubehör
Lieferumfang
• 1 St. Textile Haltebandage für Oberarmprothese L/R
• 1 St. Nähseide (100m)
• 1St. Gebrauchsanweisung (Fachpersonal)
• 1St. Gebrauchsanweisung (Benutzer)
Zubehör
• 1 St. Armschlaufe 21A48*

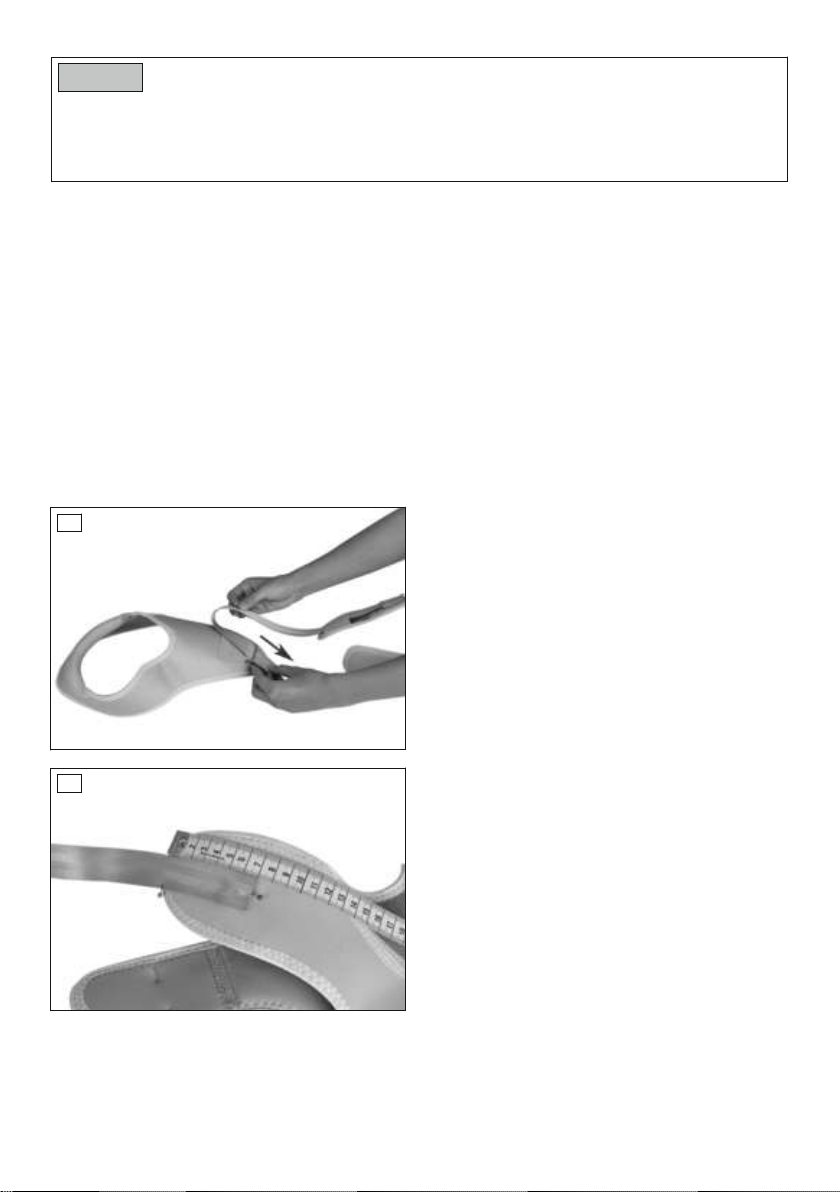

6 Gebrauchsfähigkeit herstellen
6.1 Vorbereiten

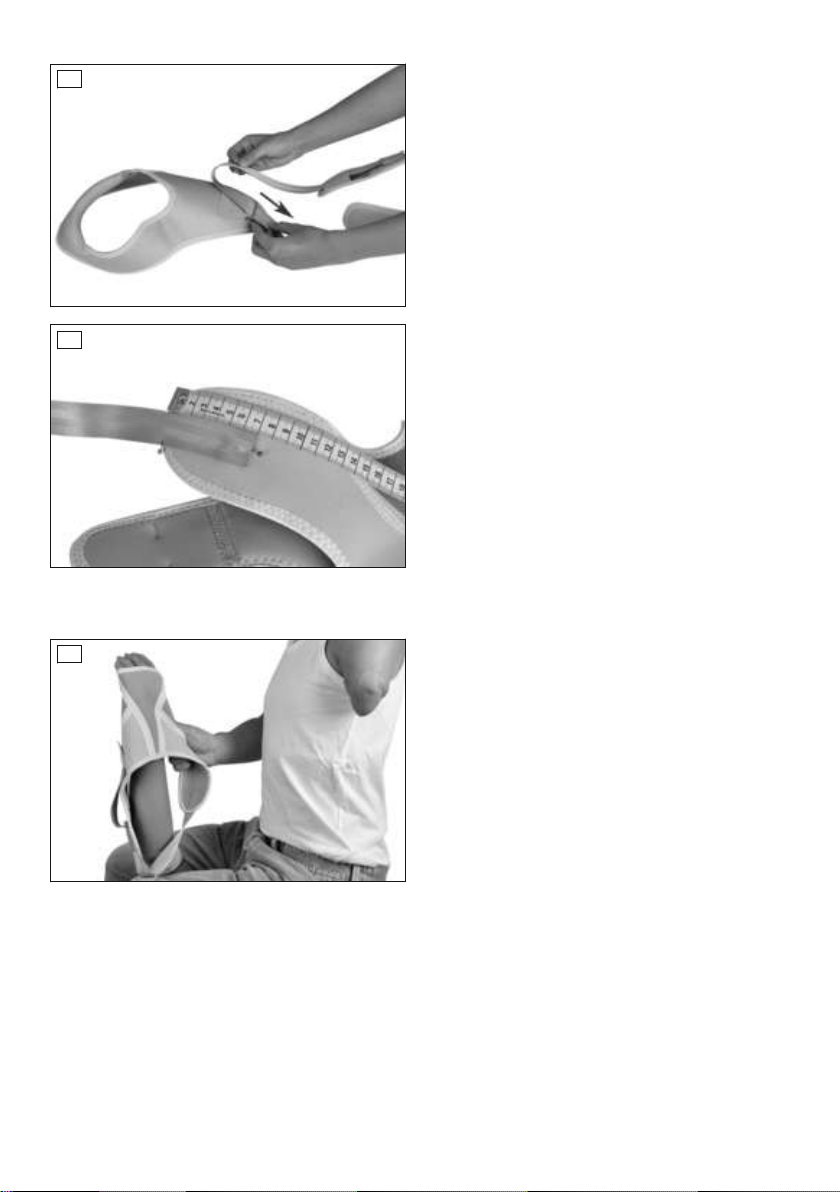

1) Das Produkt flach auf den Tisch legen.

6
12) Das lose Ende des Gurtes von oben durch
die Öse der Schulterschlaufe fädeln.
INFORMATION: Der Gurt soll nicht ver
dreht sein.
3) Das lose Ende des Gurtes auf die Rücksei
te des Ärmels legen.
24) Das lose Ende mit Stecknadeln am Ärmel
feststecken.
INFORMATION: Der Gurt soll den Ärmel
um ca. 7 cm überlappen.
6.2 Anlegen
Folgende Schritte für das Anlegen des Produkts durchführen:

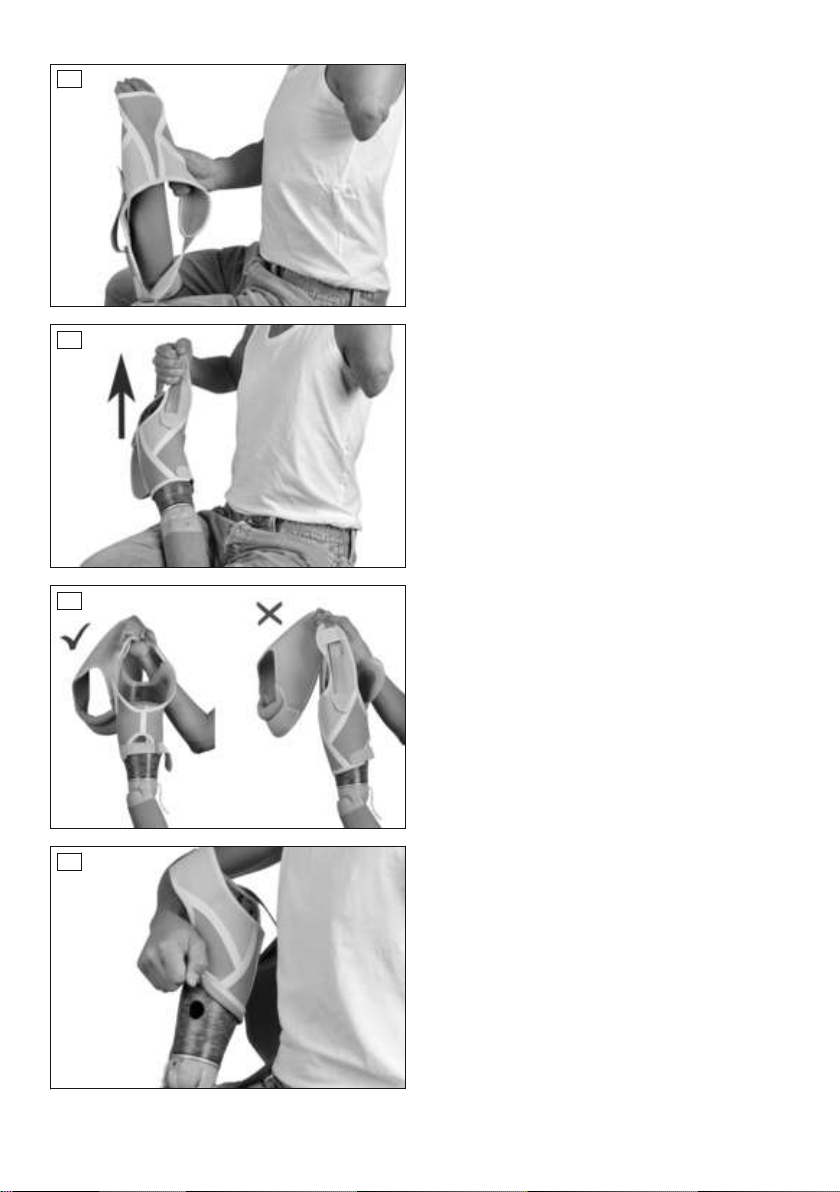

31) Den Ärmelklettverschluss öffnen.
2) Die Prothese zwischen den Beinen ein
klemmen (die Finger der Prothese zeigen
nach oben).
3) Den Ärmel des Produkts über die Prothese
ziehen.

7

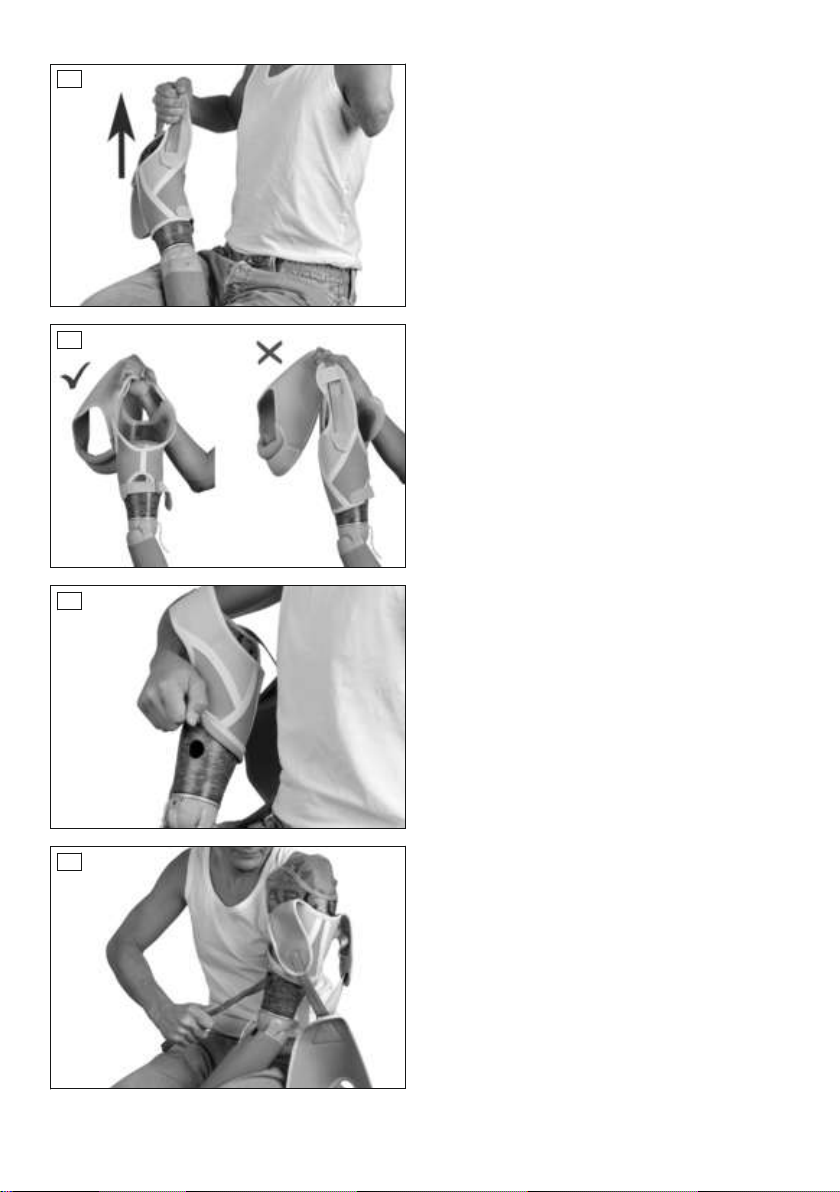

44) Die Prothese umdrehen (die Finger der
Prothese zeigen nach unten).
5) Den Ärmel des Produkts über den Schaft
ziehen.
56) Die richtige Positionierung des Produkts
beachten.
67) Den Ärmel des Produkts nach oben klap
pen und das Anziehloch frei halten.

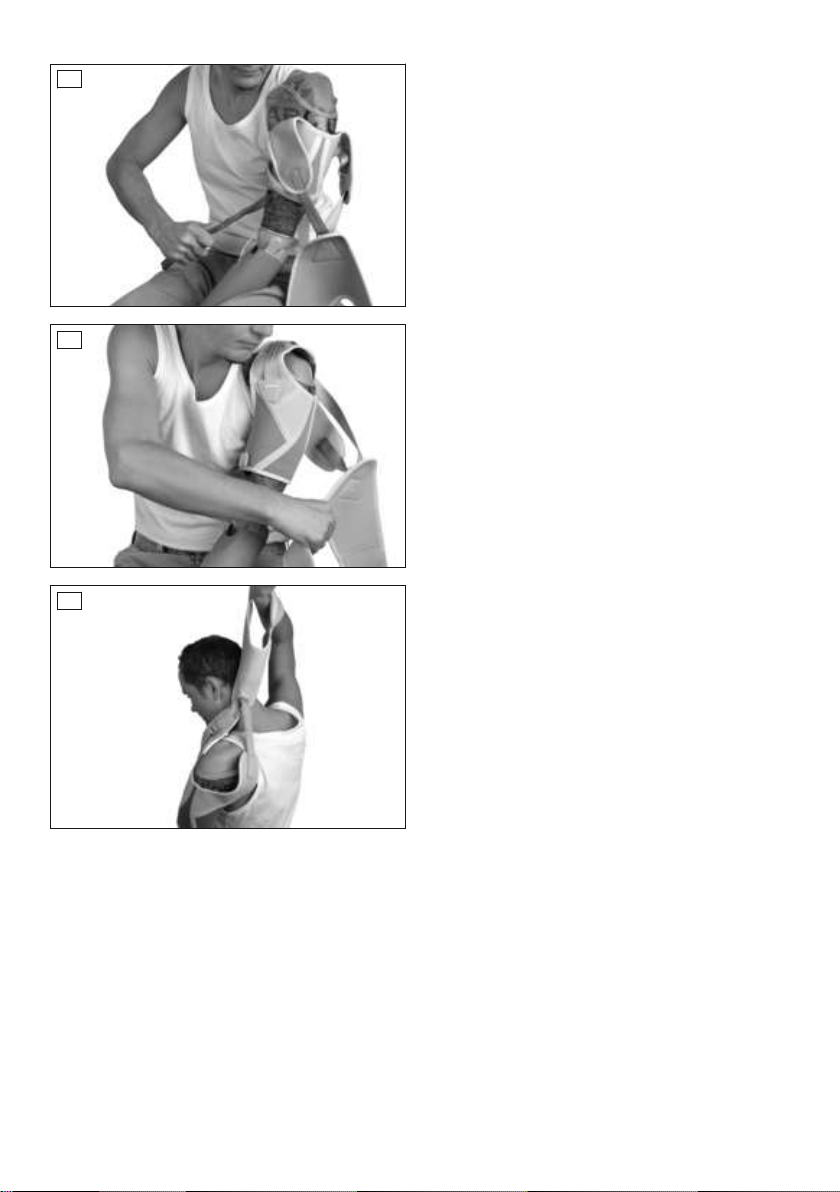

8) Den Ärmelklettverschluss schließen.
79) Die Prothese anziehen.
INFORMATION: Darauf achten, dass
keine Teile des Produkts beim Anzie
hen mit eingezogen werden.

8

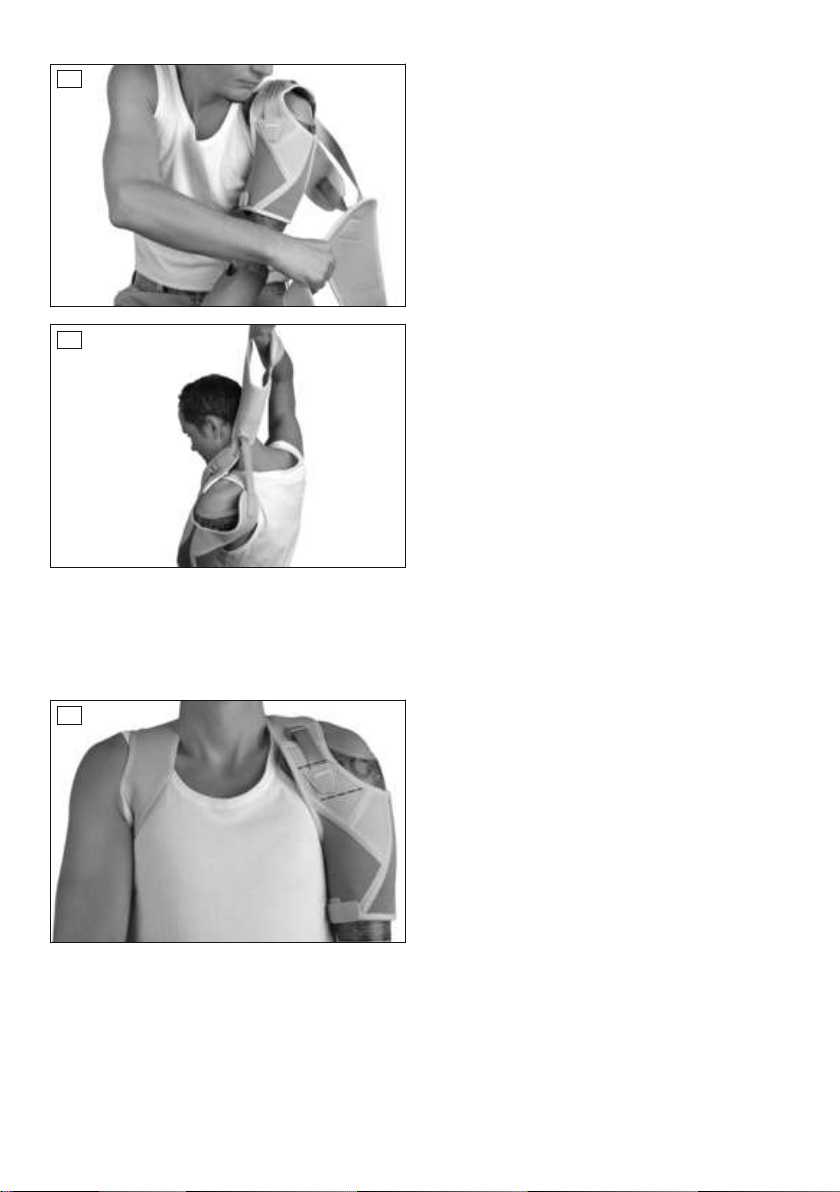

810) Die Schulterlaschen auf die Schulter le
gen.
11) Den Schulterklettverschluss öffnen.
912) Mit der zweiten Hand die Schulterschlaufe
anlegen.
13) Den Schulterklettverschluss schließen.
6.3 Anpassen
Die richtige Größe wird aus der Tabelle ermittelt (siehe Seite2).
Kann keine eindeutige Größe ermittelt werden (Armlochumfang, Rückenbreite), so ist der Armlo
chumfang als Maß entscheidend. Die Rückenbreite kann über den Gurt eingestellt werden.
Um die Anpassung des Produkts durchzuführen müssen folgende Schritte durchgeführt werden:

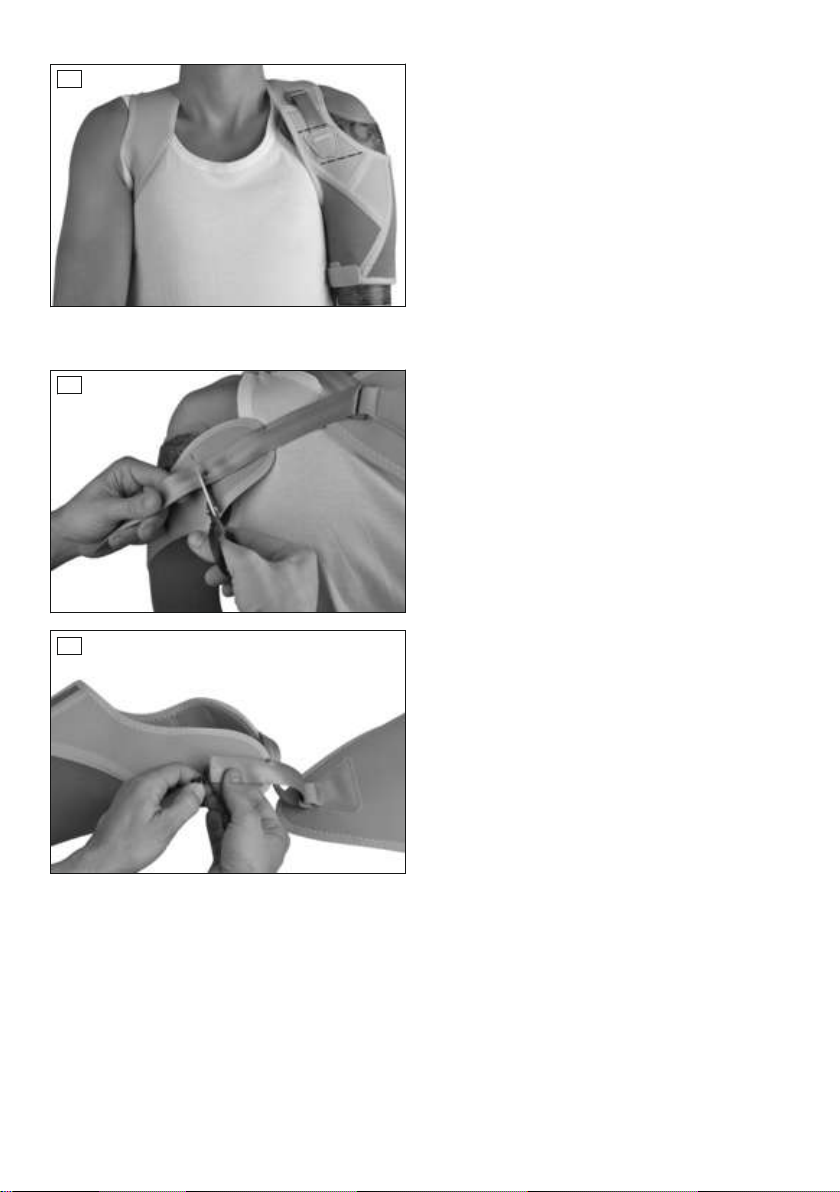

10 1) Den Patienten aufstehen lassen.
→Der Patient muss stehen.
2) Das Produkt anlegen.
INFORMATION: Der Schulterklettver
schluss muss mittig im Ärmelbereich
geschlossen sein.
3) Die Position des Gurtes nachkontrollieren.
Der Gurt sollte mindestens 7 cm die Schul
terlasche überlappen.
4) Den Gurt spannen und in Absprache mit
dem Patienten feststecken. Den Ärmelklett
verschluss bei Bedarf kürzen.
INFORMATION: Der Gurt soll nicht ver
dreht sein.

9
11 5) Den überstehenden Gurt abschneiden.
6) Das Produkt ablegen.
12 7) Die Schnittkante des Gurtes abbrennen.
INFORMATION: Alle Fasern müssen
verschmolzen sein, um ein Auftrennen
des Gurtes zu verhindern.

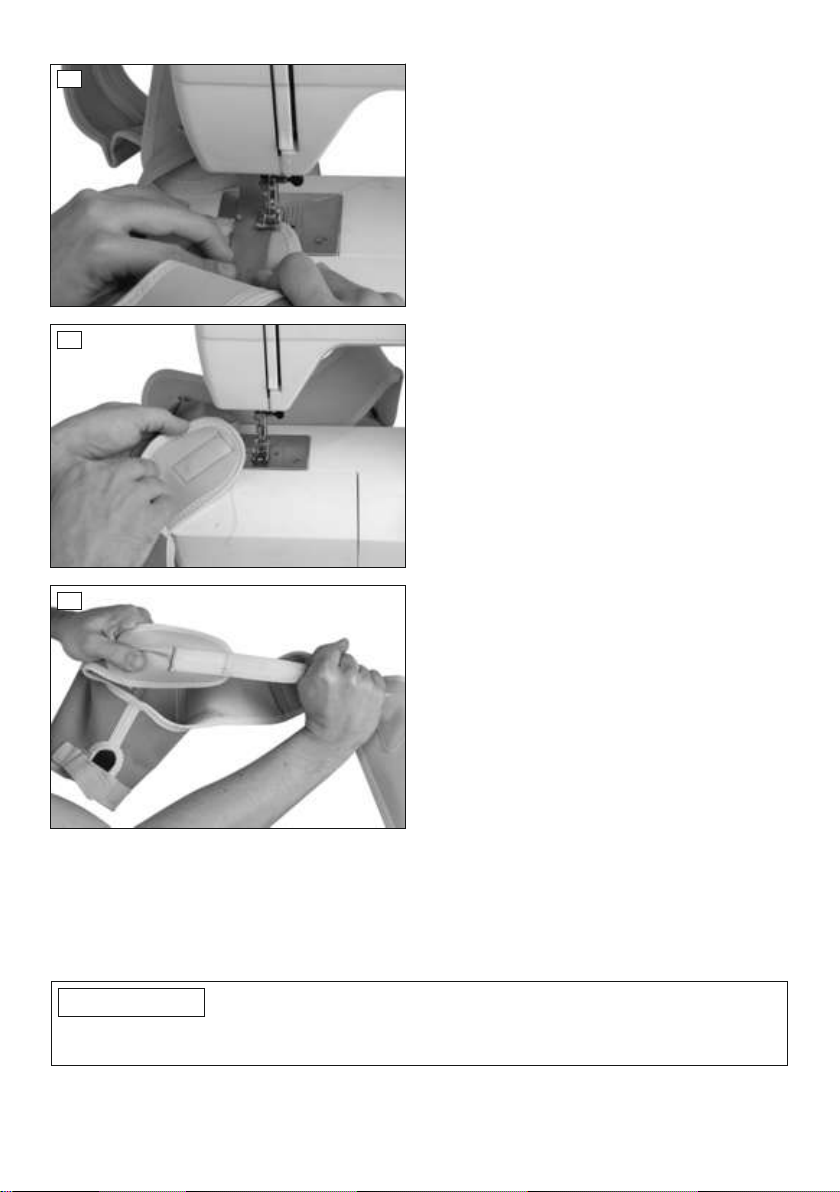

13 8) Den Gurt im Rechteck annähen. Die mitge
lieferte Nähseide in die Nähmaschine ein
spannen.
9) Den Vorgang zweimal wiederholen. Den
Anfang und das Ende der Naht wird durch
das doppelte Nähen gesichert.
INFORMATION: Auf der Nähmaschine
die Stichart "gerade", mit einer Stich
länge von "2,5" auswählen.
14 10) Die Naht auf der Rückseite der Schulterla
sche auf gleichmäßiges Stichmuster kon
trollieren.
11) Die Fäden so kurz wie möglich abschnei
den, ohne die Naht zu beschädigen.

10

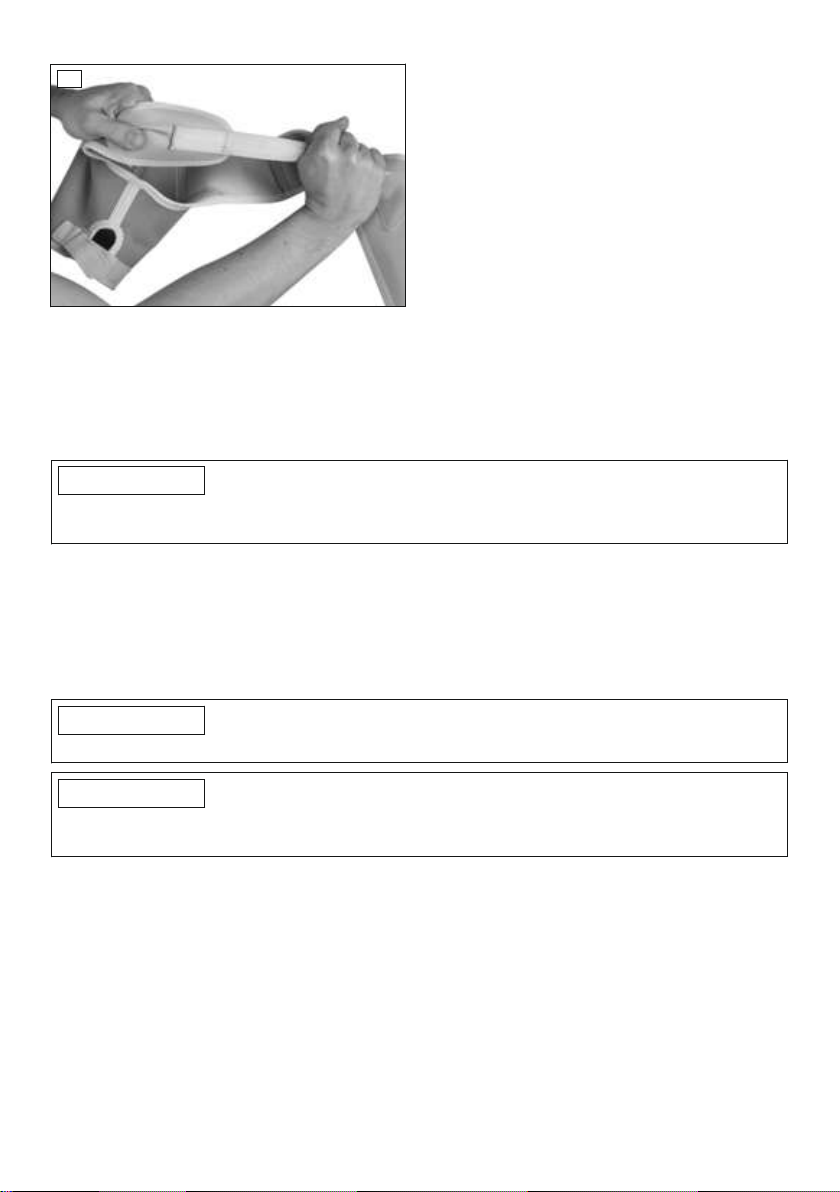

15 12) Die Naht mit Zug am Gurt auf Festigkeit
kontrollieren.
13) Das Produkt dem Patienten anlegen. Das
Produkt auf stabilen und komfortablen Sitz
prüfen.
6.4 Ablegen
Folgende Schritte für das Ablegen des Produkts durchführen:
1) Den Schulterklettverschluss öffnen.
2) Den Arm aus der Schulterschlaufe ziehen.
3) Den Schulterklettverschluss schließen.
4) Den Stumpf aus dem Schaft ziehen.
INFORMATION
Für das nächste Anlegen muss der Ärmel des Produkts nicht von der Prothese gezogen wer
den.
7 Reinigung und Pflege
►INFORMATION: Vor dem Waschen jeden Klettverschluss schließen.
1) Das Produkt bei 30°C/86°F in der Waschmaschine waschen (Programm: Pflegeleicht oder
Feinwaschgang).
2) Das Produkt auf Empfehlung mit einem Feinwaschmittel waschen.
3) Das Produkt an der Luft vollständig trocknen lassen.
INFORMATION
Die Waschsymbole am Etikett beachten.
INFORMATION
Der Trocknungsvorgang kann zwischen 12 und 24 Stunden dauern. Es empfiehlt sich ein zwei
tes Produkt zum Wechseln.
8 Rechtliche Hinweise
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
8.2 CE-Konformität
Hiermit erklärt Otto Bock Healthcare Products GmbH, dass das Produkt den anwendbaren euro
päischen Vorgaben für Medizinprodukte entspricht.
Der vollständige Text der Richtlinien und Anforderungen ist unter der folgenden Internetadresse
verfügbar: http://www.ottobock.com/conformity

11
8.3 Markenzeichen
Alle innerhalb des vorliegenden Dokuments genannten Bezeichnungen unterliegen uneinge
schränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Rechten der jewei
ligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können eingetragene Marken
sein und unterliegen den Rechten der jeweiligen Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Dokument verwendeten Marken,
kann nicht geschlossen werden, dass eine Bezeichnung frei von Rechten Dritter ist.
9 Technische Daten
Umgebungsbedingungen
Lagerung und Transport in der Originalverpa
ckung
-25°C/-13°F bis +70°C/+158°F
Lagerung und Transport ohne Verpackung -25°C/-13°F bis +70°C/+158°F
max. 93% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -10°C/+14°F bis +70°C/+158°F
max. 93% relative Luftfeuchtigkeit, nicht kon
densierend
Allgemein
Kennzeichen 21A47=*
Gewicht 190 g
Lebensdauer 6 Monate (Verschleißteil)
Belastungsgrenzen
Maximale vertikale Belastung (Gewicht der
Prothese + erlaubte zu tragende Last)
6,5 kg
entspricht 65 N
10 Anhang
10.1 Symbole auf dem Produkt
Konformitätserklärung gemäß der anwendbaren europäischen Richtlinien
Chargennummer (PPPP YYYY WW)
PPPP - Werk
YYYY - Herstellungsjahr
WW - Herstellungswoche
Gebrauchsanweisung beachten
Nicht chemisch reinigen

12
Nicht im Trommeltrockner trocknen
nicht bleichen
Schonwäsche 30°
Bügeln bei mittlerer Temperatur, max. 150°
Naturlatex wurde nicht als Material verwendet
Rechtlicher Hersteller
1 Foreword English
INFORMATION
Date of last update: 2020-08-20
►Please read this document carefully before using the product and observe the safety
notices.
►Instruct the user in the safe use of the product.
►Please contact the manufacturer if you have questions about the product or in case of prob
lems.
►Report each serious incident in connection with the product, in particular a worsening of the
state of health, to the manufacturer and to the relevant authority in your country.
►Please keep this document for your records.
The product "transhumeral soft harness" is referred to simply as the product/support in the fol
lowing.
These instructions for use provide you with important information on the use, adaptation and
handling of the product.
Only put the product into use in accordance with the information contained in the accompanying
documents supplied.
2 Product description
2.1 Function
The product is for additional fixation of the prosthetic socket.
2.2 Design
The product consists of the following components:

13
1. Strap
2. Shoulder flap
3. Hook-and-loop shoulder closure
4. Sleeve
5. Hook-and-loop sleeve closure
6. Shoulder loop
3 Intended use
3.1 Indications for use
The product is intended for upper limb exoprosthetic fittings on youths and adults.
3.2 Conditions of use
The product is intended exclusively for use on one patient. Use of the product by another person
is not approved by the manufacturer.
The product has been developed for use in everyday activities. It must not be used for activities
where it would be exposed to unallowable environmental conditions or strains (e.g. extreme
sports).
The product can be used with myoelectric or passive prostheses.
3.3 Indications
• For patients with unilateral transhumeral amputation.
3.4 Contraindications
• Transradial amputation
• Amputation in the shoulder area
• Bilateral amputation
• Fitting with a body-powered prosthesis
3.5 Further Usage Restrictions
• Patients with measurements outside the planned sizes S, M and L
3.6 Qualification
The fitting of a patient with the product may only be carried out by an O&P professional.
4 Safety
4.1 Explanation of warning symbols
CAUTION Caution indicates a hazardous situation which, if not avoided, could result in
minor or moderate injury.
NOTICE Warning regarding possible technical damage.

14
4.2 Structure of the safety instructions
CAUTION
The heading describes the source and/or the type of hazard
The introduction describes the consequences in case of failure to observe the safety instruc
tions. Consequences are presented as follows if more than one consequence is possible:
> E.g.: Consequence 1 in case of failure to observe the hazard
> E.g.: Consequence 2 in case of failure to observe the hazard
►This symbol identifies activities/actions that must be observed/carried out in order to avert
the hazard.
4.3 General safety instructions
CAUTION
Non-observance of safety instructions
Personal injury/damage to the product due to using the product in certain situations.
►Observe the safety instructions and the stated precautions in this accompanying document.
CAUTION
Use of the product on damaged skin
Possible skin irritation (reddening) and pressure points due to friction of the product.
►Only use the product on healthy skin.
►Increased attention is required when using the product in areas with sensitive skin.
CAUTION
Mechanical damage to the product
Injury due to faulty control or malfunction of the prosthesis system resulting from insufficient
contact between the electrodes in the prosthetic socket and the user's skin.
►Use caution when working with the product.
►If the product is damaged, check it for proper function and readiness for use (e.g., hook-
and-loop closures, etc.)
►Take any necessary measures (e.g. repair, replacement, inspection by the manufacturer's
customer service, etc.).
NOTICE
Improper product care
Damage to the product due to the use of incorrect cleaning agents.
►Clean the product only as described in the section "Cleaning and care" (Cleaning and
care).
►The hook-and-loop closure must always be fastened and the product placed in a laundry bag
before washing.
►Be sure to clean the product in order to avoid possible skin irritation.
NOTICE
Improper assembly/disassembly of the product
Damage to the product.
►Observe the process steps, instructions and required tools in the section "Preparation for
use".
►Instruct the patient in the proper disassembly/ assembly of the product.

15
NOTICE
Independent user changes or modifications made to the product
Damage to the product.
►Manipulations to the product other than the tasks described in these instructions for use are
not permitted.
5 Scope of Delivery and Accessories
Scope of Delivery
• 1 pc. Transhumeral soft harness L/R
• 1 pc. Sewing silk (100m)
• 1pc. Instructions for use (qualified personnel)
• 1pc. Instructions for use (user)
Accessories
• 1 pc. 21A48* sling
6 Preparing the product for use
6.1 Preparation
1) Lay the product flat on the table.
12) Thread the loose end of the strap through
the eyelet of the shoulder loop from above.
INFORMATION: Make sure the strap is
not twisted.
3) Lay the loose end of the strap onto the
back of the sleeve.
24) Secure the loose end to the sleeve with
pins.
INFORMATION: The strap should over
lap the sleeve by about 7 cm.
6.2 Application
Complete the following steps to put on the product:

16
31) Open the hook-and-loop closure on the
sleeve.
2) Hold the prosthesis between your legs (the
fingers of the prosthesis face up).
3) Pull the sleeve of the product over the
prosthesis.
44) Turn the prosthesis over (the fingers of the
prosthesis face down).
5) Pull the sleeve of the product over the
socket.
56) Note correct positioning of the product.
67) Fold up the sleeve of the product and keep
the donning hole clear.
8) Fasten the hook-and-loop closure on the
sleeve.

17
79) Put on the prosthesis.
INFORMATION: Make sure that no part
of the product is drawn in during don
ning.
810) Lay the shoulder flaps onto the shoulder.
11) Open the hook-and-loop closure on the
shoulder.
912) With the other hand, put on the shoulder
loop.
13) Fasten the hook-and-loop closure on the
shoulder.
6.3 Fitting
The correct size is determined using the table (see page2).
If a size cannot be clearly established (arm hole circumference, width of the back), the arm hole
circumference is the decisive measurement. The back width can be adjusted via the strap.
Complete the following steps to adjust the product:

18
10 1) Have the patient stand.
→The patient has to stand.
2) Put the product on the patient.
INFORMATION: The hook-and-loop
closure on the shoulder must be
fastened so it is centred in the area of
the sleeve.
3) Check the strap position again. The strap
should overlap the shoulder flap by at least
7cm.
4) Tighten the strap and secure it in coordina
tion with the patient. Shorten the hook-and-
loop sleeve closure if necessary.
INFORMATION: Make sure the strap is
not twisted.
11 5) Trim any excess strap.
6) Remove the product.
12 7) Melt the cut edge of the strap.
INFORMATION: All fibres must be
melted to prevent fraying of the strap.

19
13 8) Sew on the strap in a rectangle. Thread
the sewing machine with the supplied silk
thread.
9) Repeat this process twice. The start and
end of the seam are secured by double
sewing.
INFORMATION: On a sewing machine,
select the "straight" stitch with a stitch
length of "2.5".
14 10) Check the seam on the back of the
shoulder flap to make sure there is an even
stitch pattern.
11) Trim the threads as short as possible
without damaging the seam.
15 12) Check the strength of the seam by pulling
on the strap.
13) Put the product on the patient. Check that
the product fits firmly and comfortably.
6.4 Removal
Complete the following steps to take off the product:
1) Open the hook-and-loop closure on the shoulder.
2) Pull the arm out of the shoulder loop.
3) Fasten the hook-and-loop closure on the shoulder.
4) Pull the residual limb out of the socket.
INFORMATION
For putting it on the next time, the sleeve of the product does not have to be pulled off the pros
thesis.
7 Cleaning and Care
►INFORMATION: Fasten all hook and loop closures before washing.

20
1) Wash the product at 30°C/86°F in a washing machine (setting: easy care or delicates).
2) Wash the product as recommended with a mild detergent.
3) Allow the product to fully air dry.
INFORMATION
Note the washing symbols on the label.
INFORMATION
Drying may take between 12 and 24 hours. A second product for changing is recommended.
8 Legal information
8.1 Liability
The manufacturer will only assume liability if the product is used in accordance with the descrip
tions and instructions provided in this document. The manufacturer will not assume liability for
damage caused by disregarding the information in this document, particularly due to improper
use or unauthorised modification of the product.
8.2 CE conformity
Otto Bock Healthcare Products GmbH hereby declares that the product is in compliance with
European requirements for medical devices.
The full text of the regulations and requirements is available at the following Internet address:
http://www.ottobock.com/conformity
8.3 Trademarks
All product names mentioned in this document are subject without restriction to the respective
applicable trademark laws and are the property of the respective owners.
All brands, trade names or company names may be registered trademarks and are the property of
the respective owners.
Should trademarks used in this document fail to be explicitly identified as such, this does not justi
fy the conclusion that the denotation in question is free of third-party rights.
9 Technical data
Ambient conditions
Storage and transport in original packaging -25°C/-13°F to +70°C/+158°F
Storage and transport without packaging -25°C/-13°F to +70°C/+158°F
Max. 93% relative humidity, non-condensing
Operation -10°C/+14°F to +70°C/+158°F
Max. 93% relative humidity, non-condensing
General information
Reference number 21A47=*
Weight 190g
Lifetime 6months (wear and tear part)
Load limits
Maximum vertical load (weight of the prosthes
is + permitted loading)
6.5 kg (14.3 lbs)
Corresponds to 65 N
