Pepperl+Fuchs NVFRH-125E User manual

0102
ISO9001
NVFRH-125E
LEVEL SENSOR
FÜLLSTANDSSENSOR
CAPTEUR DE NIVEAU
NIVEAUFØLER
PROCESS AUTOMATION
MANUAL

With regard to the supply of products, the current issue of the following docu-
ment is applicable: The General Terms of Delivery for Products and Services of
the Electrical Industry, published by the Central Association of the Electrical In-
dustry (Zentralverband Elektrotechnik und Elektroindustrie (ZVEI) e.V.) in its
most recent version as well as the supplementary clause: "Expanded reserva-
tion of proprietorship"
Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen
der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie
(ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter
Eigentumsvorbehalt".
Les conditions de vente générales pour les produits et les services de l'industrie
des équipements électriques publiées par la Fédération de l'industrie électron-
ique (ZVEI) s'appliquent dans leur toute dernière version, tout comme la clause
complémentaire "Réserve de propriété élargie".
De almene leveringsbetingelser for produkter og ydelser fra elektronikindus-
trien, der er udgivet af Zentralverband Elektroindustrie (ZVEI) e.V. i den seneste
udgave samt tillægsklasulen: "Udvidet ejendomforbehold" er gældende".
LEVEL SENSOR

LEVEL SENSOR
204906 2008-02
EN - 1
EN
1 Safety .............................................................................2
1.1 General .........................................................................................................2
1.2 Used Symbols..............................................................................................2
1.3 Declaration of Conformity ..........................................................................3
1.4 Intended use ................................................................................................3
1.4.1 Identification ..................................................................................................3
1.5 Delivery, Transport and Storage.................................................................4
1.6 Installation and Commissioning ................................................................4
1.6.1 Installing the sensor ......................................................................................4
1.6.2 Installation in connection with intrinsically safe circuits .................................4
1.6.3 Sensor cable .................................................................................................4
1.7 Maintenance.................................................................................................5
1.8 Repair ...........................................................................................................5
1.9 Disposal .......................................................................................................5
1.10 Applied standards and directives..............................................................5
2 Product Specifications .................................................6
2.1 Function .......................................................................................................6
2.2 Layout and dimensions ..............................................................................7
2.3 Product program .........................................................................................8
3 Installation.....................................................................9
3.1 Mounting in containers or tanks................................................................9
3.2 Electrical connection .................................................................................9
4 Troubleshooting.......................................................... 10
4.1 System care ............................................................................................... 10
5 Technical specifications ............................................ 11
5.1 Sensor NVFRH-125E ................................................................................. 11
Level sensor

204906 2008-02
2 - EN
LEVEL SENSOR
Safety
EN
1 Safety
1.1 General
The operator of the system is responsible in terms of planning, mounting, commissioning,
operating and maintenance.
Installation and commissioning of all devices must be performed by a trained professional only.
Protection of operating personnel and the system is not ensured if the product is not used in
accordance with its intended purpose.
Laws and regulations applicable to the usage or planned purpose of usage must be observed.
Devices are only approved for proper usage in accordance with intended purpose. Improper
handling will result in voiding of any warrantee or manufacturer's responsibility.
The Declaration of Conformity, Certificate of Compliance, Statement of Conformity, EC-type-
examination certificate and data sheets are an integral part of this document.
The data sheet contains the electrical data of the Declaration of Conformity, the Certificate of
Compliance and the EC-type-examination certificate.
The documents mentioned are available from http://www.pepperl-fuchs.com or contact your
local Pepperl+Fuchs representative.
1.2 Used Symbols
Safety-relevant Symbols
Danger!
This symbol indicates a warning about a possible danger.
In the event the warning is ignored, the consequences may range from personal injury to death.
Warning!
This symbol indicates a warning about a possible fault or danger.
In the event the warning is ignored, the consequences may course personal injury or heaviest
property damage.
Caution!
This symbol warns of a possible fault.
Failure to observe the instructions given in this warning may result in the devices and any
connected facilities or systems develop a fault or fail completely.
Level sensor

LEVEL SENSOR
Safety
204906 2008-02
EN - 3
EN
Informative Symbols
Action
This symbol marks an acting paragraph.
1.3 Declaration of Conformity
All products have been developed and manufactured taking into consideration applicable
European standards and regulations.
The manufacturer of this product, Pepperl+Fuchs GmbH in D-68301 Mannheim, Germany, has
a certified quality assurance system in conformity with ISO 9001.
1.4 Intended use
The level sensor NVFRH-125E (referred to as "sensor" in the following sections) is designed to
prevent containers or tanks containing flammable liquids such as petrol and oil from
overflowing.
The sensor NVFRH-125E must always be connected to an ATEX-approved, intrinsically safe
warning device of type NVO5-11 (see product program).
1.4.1 Identification
Note!
This symbol brings important information to your attention.
Note!
A Declaration of Conformity can be requested from the manufacturer.
ISO9001
Level sensor
Pepperl+Fuchs GmbH
68301 Mannheim/ Germany
NVFRH-125E
DEMKO 07 ATEX 142588
II 1G Ex ia IIB T3

204906 2008-02
4 - EN
LEVEL SENSOR
Safety
EN
1.5 Delivery, Transport and Storage
Check the packaging and contents for damage. In the event of damage, notify the postal
service or express agent and inform the supplier.
Check the scope of supply for completeness and correctness using the order and delivery
papers.
Keep the original packaging.
The device should always be stored or transported in the original packaging.
Always store the device in a dry and clean environment. Observe the permissible storage
temperature (see data sheet).
1.6 Installation and Commissioning
1.6.1 Installing the sensor
The sensor may be installed in potentially explosive zone 0 in accordance with Directive
94/9/EC (ATEX). The sensor must not be installed in places with potentially aggressive vapors.
The sensor and warning device must be free of voltage during installation and maintenance.
The warning device must only be connected to the supply voltage once the sensors are
mounted and connected properly.
The identification plate is part of the product and should not be removed.
The sensor has IP54 protection at the connection head side and IP68 protection at the
container or tank side and is weather and oil-resistant.
When installing the device in the container or tank, observe the permissible ambient
temperature in the range from -20 °C...60°C (253 K ... 333 K).
1.6.2 Installation in connection with intrinsically safe circuits
Installation of the intrinsically safe power circuits of the devices is permitted in potentially
explosive zones, whereby, in particular, safe separation from all non-intrinsically safe power
circuits must be guaranteed.
The intrinsically safe current circuits must be installed according to valid setup regulations.
For the interconnection of the intrinsically safe field devices and the intrinsically safe power
circuits of the associated devices, the respective maximum values of the field device and the
associated device with regard to explosion protection must be observed (proof of intrinsic
safety). EN 60079-14/IEC 60079-14 must be observed.
1.6.3 Sensor cable
Sensor cables must not be installed in cable or conductor bundles together with other current
circuits. Avoid installing sensor cables parallel to other cables that may transmit interfering
signals, which impair the sensor signal and thus the alarm function
If you extend the sensor cable, observe the applicable ATEX specifications with regard to color,
quality and constancy. Use an unscreened cable with a conductor size of 1 mm².

LEVEL SENSOR
Safety
204906 2008-02
EN - 5
EN
1.7 Maintenance
When operating containers or tanks filled with flammable fluids, observe any standards,
directives or laws that stipulate the need for regular system inspections or sensor checks.
1.8 Repair
The devices may not be repaired, changed or manipulated. If there is a defect, the product
must always be replaced with an original part.
1.9 Disposal
Disposal of devices and their packaging material must be performed in compliance with the
applicable laws and guidelines of the corresponding country.
The devices do not contain batteries which need to be disposed of separately from the
products.
1.10 Applied standards and directives
EN 50014
EN 50020
EN 50178
EN 60079-14
EN 61000-6-2
EN 61000-6-3
ATEX Directive 94/9/EC
EMC Directive 89/336/EEC
Low Voltage Directive 73/23/EEC

204906 2008-02
6 - EN
LEVEL SENSOR
Product Specifications
EN
2 Product Specifications
2.1 Function
The sensor is designed for use with oil products.
The level sensor is a PTC resistor sensor. It is energized via an intrinsically safe relay.
The PTC resistor warms up if it is enclosed by air and, at the same time as falling current, the
ohmic resistance in the PTC resistor sensor increases. The intrinsically safe relay is in normal
status.
If the PTC resistor is enclosed by liquid, it does not heat up and the current increases. The
intrinsically safe relay switches to alarm position.
The sensor can distinguish between liquid and air.
Caution!
Malfunction or damage through the use of the sensor as a level sensor in glues and paints
Glues and paints can coagulate when heated and stick to the sensor. This can impair the
properties of the sensor during temperature change and the safety and operation of the sensor,
or the complete alarm system, is no longer guaranteed.
Do not use the sensor as a level sensor in glues and paints or in liquids with similar properties.
Level sensor

LEVEL SENSOR
Product Specifications
204906 2008-02
EN - 7
EN

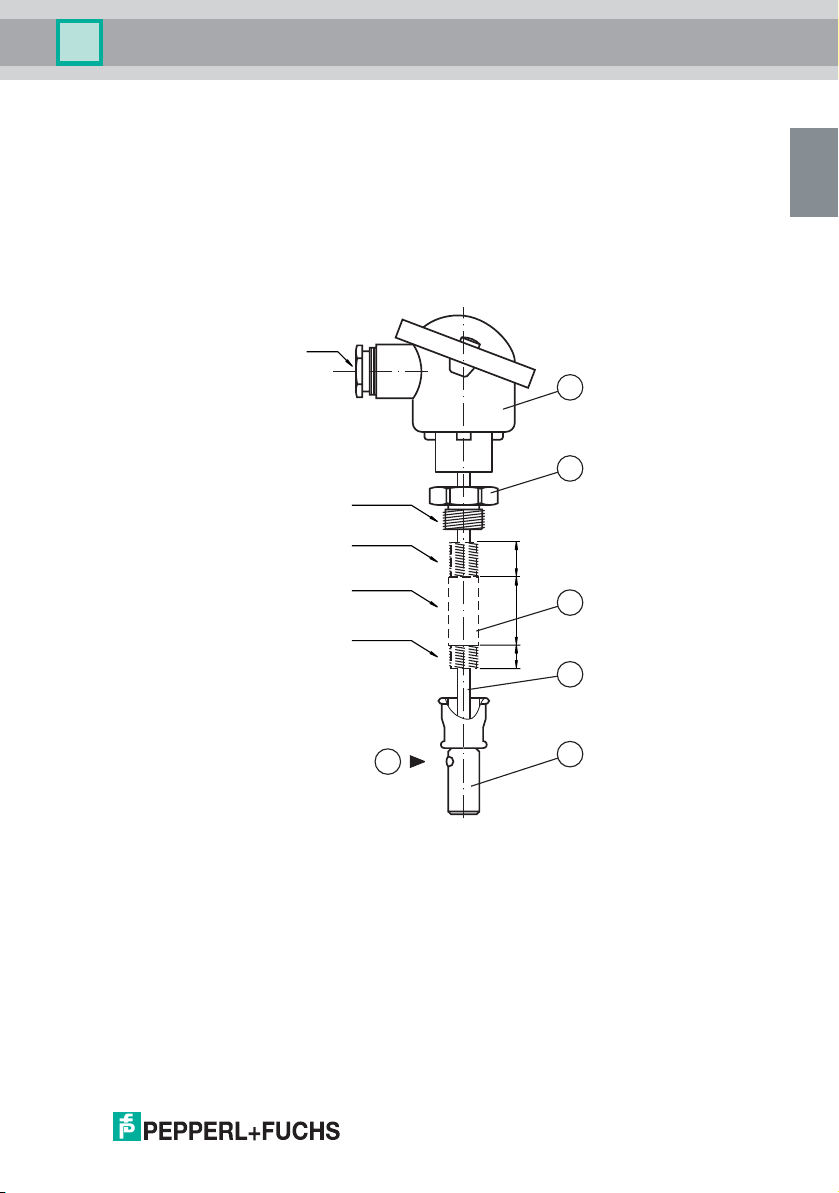

2.2 Layout and dimensions
The level sensor NVFRH-125E is delivered in the following individual components:
• Connection head
• Process connector with ½¨ internal and 1¨external thread
• PTC resistor sensor sealed in plastic tube, fitted to ½¨ tube sleeve, with 5 m cable
The sensor element, cable and connection head with process connector are mounted on the
system in situ. The cable is inserted in a steel tube of the required length (not supplied).
The switching point of the level sensors is at the same level as the 5 mm bore on the plastic
tube.
1Connection head
2Process connection with screw connection 1¨
3Steel tube ½¨, provided by customer
4Cable, length 5 m
5Sensor sealed in plastic tube
6Switching point
12 25L
PG16
R½
R½
R1
ؽ"
1
2
3
5
4
6

204906 2008-02
8 - EN
LEVEL SENSOR
Product Specifications
EN
2.3 Product program
Warning device
Sensor
Description Type code
Intrinsically safe warning device, 230 V AC NVO5-11
Description Type code
Level sensor, for detecting excessive liquid levels NVFRH-125E

LEVEL SENSOR
Installation
204906 2008-02
EN - 9
EN
3 Installation
3.1 Mounting in containers or tanks
Read the chapter on safety, in particular the section on installation and commissioning (see
chapter 1.6.1) before mounting the sensor. Do not remove the identification plate.
During installation, read the manual provided by the container or tank manufacturer. The
connection head of the sensor must always be mounted outside of the tank. The switching
point is at the same level as the 5 mm hole on the plastic tube (see chapter 2.2, dimensional
drawing).
3.2 Electrical connection
Read the chapter on safety, in particular the section on installation and commissioning (see
chapter 1.6.1) before connecting the sensor. Do not remove the identification plate.
The assembly head must be secured with a potential equalizer in accordance with statutory
regulations. The loop resistance of the extension cable attached to the sensor should not
exceed 10 Ω.
Warning!
Risk of short circuit
Injuries and damage to the device are possible when working with live parts.
• Before working on the device, always disconnect the supply voltage.
• Connect the device to the supply voltage only after completion of the work.
Warning!
Risk of short circuit
Injuries and damage to the device are possible when working with live parts.
• Before working on the device, always disconnect the supply voltage.
• Connect the device to the supply voltage only after completion of the work.
Note!
Further information on connection of the sensor to the warning device is available in the
manual of the warning device NVO5-11.
Level sensor

204906 2008-02
10 - EN
LEVEL SENSOR
Troubleshooting
EN
4 Troubleshooting
4.1 System care
Contaminated sensors can trip incorrect alarms. Clean, in particular, the sensor tips with fat
dissolving cleaning agent to remove all oil, petrol and other contamination residue.
Level sensor

LEVEL SENSOR
Technical specifications
204906 2008-02
EN - 11
EN
5 Technical specifications
5.1 Sensor NVFRH-125E
Power supply Rated voltage 24 V DC
Ambient conditions Ambient temperature -25 °C ... 80 °C
(248 K ... 353 K)
Mechanical data Protection degree IP54 connection head side
IP68 container or tank side
Electrical connection terminals in the connection
head
Material connection head: aluminum
distance tube: steel,
provided by customer
sensor protection tube:
plastic
Mass approx. 500 g
Dimensions see chapter 2.2
Data for application in
conjunction with hazardous
areas
Voltage Ui24 V
Current Ii400 mA
Power Pi1600 mW
Internal capacitance Ci600 pF
Internal inductivity Li0.1 mH
Max. internal capacitance Ci
for extension cable
0.1 µF
Max. internal inductivity Li
for extension cable
0.3 mH
Level sensor

204906 2008-02
LEVEL SENSOR
Notes
12 - EN
EN

FÜLLSTANDSSENSOR
204906 2008-02
DE - 1
DE
1 Sicherheit.......................................................................2
1.1 Allgemeine Sicherheitshinweise................................................................2
1.2 Verwendete Symbole ..................................................................................2
1.3 Konformitätserklärung................................................................................3
1.4 Bestimmungsgemäße Verwendung...........................................................3
1.4.1 Kennzeichnung..............................................................................................3
1.5 Lieferung, Transport und Lagerung...........................................................4
1.6 Installation und Inbetriebnahme ................................................................4
1.6.1 Installation des Sensors ................................................................................4
1.6.2 Installation in Verbindung mit eigensicheren Kreisen....................................4
1.6.3 Sensorkabel ..................................................................................................5
1.7 Wartung........................................................................................................5
1.8 Reparatur .....................................................................................................5
1.9 Entsorgung ..................................................................................................5
1.10 Angewandte Normen und Richtlinien........................................................5
2 Produktspezifikationen ................................................6
2.1 Funktion ....................................................................................................... 6
2.2 Aufbau und Abmessungen.........................................................................7
2.3 Produktprogramm .......................................................................................8
3 Installation.....................................................................9
3.1 Montage in Behältern oder Tanks..............................................................9
3.2 Anschluss ...................................................................................................9
4 Störungsbeseitigung .................................................. 10
4.1 Anlagenpflege............................................................................................ 10
5 Technische Daten ....................................................... 11
5.1 Sensor NVFRH-125E ................................................................................. 11
Füllstandssensor

204906 2008-02
2 - DE
FÜLLSTANDSSENSOR
Sicherheit
DE
1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb und Wartung liegt
beim Betreiber der Anlage.
Die Installation und Inbetriebnahme aller Geräte darf nur durch eingewiesenes Fachpersonal
durchgeführt werden.
Der Schutz von Betriebspersonal und Anlage ist nicht gewährleistet, wenn die Baugruppe nicht
entsprechend ihrer bestimmungsgemäßen Verwendung eingesetzt wird.
Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze bzw.
Richtlinien müssen beachtet werden. Die Geräte sind nur für eine sachgerechte und
bestimmungsgemäße Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche
Garantie und Herstellerverantwortung.
Die entsprechenden Datenblätter, Konformitätserklärungen und/oder EG-
Baumusterprüfbescheinigungen sind ein integraler Bestandteil dieses Dokumentes. Das
Datenblatt enthält die elektrischen Daten der EG-Baumusterprüfbescheinigung.
Diese Dokumente finden Sie auf www.pepperl-fuchs.com oder wenden Sie sich an Ihren
lokalen Pepperl+Fuchs-Vertreter.
1.2 Verwendete Symbole
Sicherheitsrelevante Symbole
Gefahr!
Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr.
Bei Nichtbeachten drohen Personenschäden bis hin zum Tod.
Warnung!
Dieses Zeichen warnt vor einer möglichen Störung oder Gefahr.
Bei Nichtbeachten drohen Personenschäden oder schwerste Sachschäden.
Vorsicht!
Dieses Zeichen warnt vor einer möglichen Störung.
Bei Nichtbeachten können Geräte oder daran angeschlossene Systeme und Anlagen bis hin
zur völligen Fehlfunktion gestört werden.
Füllstandssensor

FÜLLSTANDSSENSOR
Sicherheit
204906 2008-02
DE - 3
DE
Informative Symbole
Handlungsanweisung
Dieses Symbol markiert eine Handlungsanweisung.
1.3 Konformitätserklärung
Alle Produkte wurden unter Beachtung geltender europäischer Normen und Richtlinien
entwickelt und gefertigt.
Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in D-68301 Mannheim, besitzt ein
zertifiziertes Qualitätssicherungssystem gemäß ISO 9001.
1.4 Bestimmungsgemäße Verwendung
Der Füllstandsensor NVFRH-125E (nachfolgend Sensor genannt) ist ein Sensor zur
Überfüllsicherung in Behältern oder Tanks mit brennbaren Flüssigkeiten wie Benzin und Ölen.
Der Sensor NVFRH-125E muss immer an eine ATEX-zugelassene, eigensichere Warnanlage
des Typs NVO5-11 angeschlossen werden (siehe Produktprogramm).
1.4.1 Kennzeichnung
Hinweis!
Dieses Symbol macht auf eine wichtige Information aufmerksam.
Hinweis!
Eine Konformitätserklärung kann beim Hersteller angefordert werden.
ISO9001
Füllstandssensor
Pepperl+Fuchs GmbH
68301 Mannheim/Germany
NVFRH-125E
DEMKO 07 ATEX 142588
II 1G Ex ia IIB T3

204906 2008-02
4 - DE
FÜLLSTANDSSENSOR
Sicherheit
DE
1.5 Lieferung, Transport und Lagerung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung. Benachrichtigen Sie bei
Beschädigung Post bzw. Spediteur und verständigen Sie den Lieferanten.
Überprüfen Sie den Lieferumfang anhand der Bestellung und der Lieferpapiere auf
Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf.
Das Gerät sollte immer in der Originalverpackung eingelagert oder transportiert werden.
Lagern sie das Gerät immer in trockener und sauberer Umgebung. Beachten sie die zulässige
Lagertemperatur (siehe Datenblatt).
1.6 Installation und Inbetriebnahme
1.6.1 Installation des Sensors
Der Sensor darf im explosionsgefährlichen Bereich Zone 0 gemäß Richtlinie 94/9/EG
(ATEX) montiert werden. Das Sensor darf nicht an Orten installiert werden, an denen
aggressive Medien vorkommen können.
Der Sensor und die Warnanlage müssen bei Installation und Wartung spannungsfrei sein. Erst
nach kompletter Montage und Anschluss der Sensoren darf die Warnanlage an die
Versorgungsspannung angeschlossen werden.
Das Typenschild ist Teil des Produkts. Das Typenschild darf nicht entfernt werden.
Der Sensor ist auf der Seite des Anschlusskopfes in IP54 und auf der Seite des Behälters oder
Tanks in IP68 ausgeführt und wetter- und ölbeständig.
Beachten Sie bei der Installation des Gerätes im Behälter oder Tank die zulässige
Umgebungstemperatur im Bereich von -20 °C...60°C (253 K ... 333 K).
1.6.2 Installation in Verbindung mit eigensicheren Kreisen
Die eigensicheren Stromkreise der Geräte dürfen in explosionsgefährdete Bereiche geführt
werden, hierbei ist insbesondere auf eine sichere Trennung zu allen nichteigensicheren
Stromkreisen zu achten.
Die Ausführung der Installation der eigensicheren Stromkreise ist entsprechend den geltenden
Errichterbestimmungen vorzunehmen.
Für die Zusammenschaltung eigensicherer Feldgeräte mit den eigensicheren Stromkreisen der
zugehörigen Geräte sind die jeweiligen Höchstwerte des Feldgerätes und des zugehörigen
Gerätes im Sinne des Explosionsschutzes zu beachten (Nachweis der Eigensicherheit).
Hierbei ist EN 60079-14/IEC 60079-14 zu beachten. Für die Bundesrepublik Deutschland ist
zusätzlich das "Nationale Vorwort" der DIN EN 60079-14/VDE 0165 Teil 1 zu beachten.

FÜLLSTANDSSENSOR
Sicherheit
204906 2008-02
DE - 5
DE
1.6.3 Sensorkabel
Sensorkabel dürfen nicht in Kabel- oder Leiterbündeln gemeinsam mit anderen Stromkreisen
verlegt werden. Vermeiden Sie, das Sensorkabel parallel mit anderen Kabeln zu verlegen, von
denen Störsignale ausgehen können, die das Sensorsignal und damit die Alarmfunktion
beeinträchtigen.
Wenn Sie das Sensorkabel verlängern, beachten Sie die geltenden ATEX-Vorschriften bezgl.
Farbe, Qualität, Beständigkeit. Verwenden Sie ungeschirmte Kabel mit einem
Leitungsquerschnitt von 1 mm².
1.7 Wartung
Für den Betrieb von Behältern oder Tanks mit brennbaren Flüssigkeiten können Normen,
Richtlinien oder Gesetze vorliegen, die Forderungen nach regelmäßigen Systemprüfungen
oder Sensorprüfungen festlegen.
1.8 Reparatur
Die Geräte dürfen nicht repariert, verändert oder manipuliert werden. Im Falle eines Defektes
ist das Produkt immer durch ein Originalgerät zu ersetzen.
1.9 Entsorgung
Die Geräte und das Verpackungsmaterial müssen entsprechend den einschlägigen Gesetzen
und Vorschriften im jeweiligen Land entsorgt werden.
In den Geräten sind keine Batterien enthalten, die getrennt entsorgt werden müssten.
1.10 Angewandte Normen und Richtlinien
EN 50014
EN 50020
EN 5017
EN 60079-14
EN 61000-6-2
EN 61000-6-3
ATEX-Richtlinie 94/9/EG
EMV-Richtlinie 89/336/EWG
Niederspannungsrichtlinie 73/23/EWG

204906 2008-02
6 - DE
FÜLLSTANDSSENSOR
Produktspezifikationen
DE
2 Produktspezifikationen
2.1 Funktion
Der Sensor ist für den Einsatz in Ölprodukten bestimmt.
Der Füllstandssensor ist ein Kaltleitersensor. Er wird über ein eigensicheres Relais unter
Spannung gesetzt.
Ist der Kaltleiter von Luft umschlossen, erwärmt er sich und es erhöht sich gleichzeitig bei
sinkendem Strom der ohmsche Widerstand im Kaltleiter. Das eigensichere Relais befindet sich
in Normalzustand.
Ist der Kaltleiter von Flüssigkeit umschlossen, erwärmt er sich nicht und der Strom steigt an.
Das eigensichere Relais wechselt in die Alarmposition.
Der Sensor kann zwischen Flüssigkeit und Luft unterscheiden.
Vorsicht!
Störung oder Schaden durch Verwendung des Sensors als Füllstandssensor in Leimen und
Lacken
Leime und Lacke können bei Erhitzung gerinnen und sich am Sensor festsetzen. Die
Eigenschaft des Sensors zur Temperaturänderung wird beeinträchtigt und die Sicherheit und
Funktion des Sensors oder des gesamten Alarmsystems sind nicht gewährleistet.
Setzen Sie den Sensor nicht als Füllstandssensor in Leimen und Lacken sowie in Flüssigkeiten
mit ähnlichen Eigenschaften ein.
Füllstandssensor
