Phonocar 05960 User manual

INTERFACCIA VIDEO HDMI
HDMI VIDEO INTERFACE
PLUG&PLAY
05960
03/2019
MERCEDES
NTG 5.0 system with display 7”
C Class (W205) 2014>, A Class (W176) 2015>,
B Class (W246) 2015>, CLA Coupé (C117) 2015>,
CLS Coupé (W218) 2014>, CLS Shooting Brake (X218) 2014>,
E-Class (W212) 2015>, GLA Class (X156) 2015>,
GLC Class (X253) 2015>, GLE Class (C292) 2014>,
ML Class (W166) 2014>, S Class (W222) 2014>, V Class (W447) 2014>
FR
DE
EN
IT
ES
Istruzioni di montaggio
Installation instructions
Instructions de montage
Montageanleitung
Instrucciones para el montaje

2
IT-EN
DIP SWITCH settings • Impostazioni DIP SWITCH
Utilizzo • Use
AV HDMI
PLUG&PLAY
FRONT
REAR
CAMERA
The interface 05960 allows HDMI & Camera input to the
OEM screen.
This plug and play Mini interface adds HDMI to connect
your Apple or Android device, allowing you to mirror
your smartphone display on the vehicle’s original screen.
lnputs for front and rear aftermarket cameras also come
as standard with the mini.
APPLICATION
For Mercedes-Benz vehicles NTG5.0 with 7” and 8” display.
KIT INCLUDES
Phonocar 05960 lnterface, vehicle Harness.
PRIOR TO INSTALLATION
Read the manual prior to installation .
Technical knowledge is necessary for installation.
The place of installation must be free of moisture and
away from heat sources. Phonocar Spa cannot be held
responsible for the installation of this product.
TECHNICAL SUPPORT
Phonocar Spa want to provide a fast and suitable resolu-
tion should you encounter any technical issues. With this
in mind, when contacting Phonocar Spa, try to provide
as much lnformation as possible. This will speed up the
process and help usto help you.
For more information go to: phonocar.com
EN
L’interfaccia Phonocar 05960 consente l’ ingresso HDMI e
telecamera sullo schermo OEM.
Grazie a questa mini interfaccia plug&play è possibile
utilizzare il tuo dispositivo Apple o Android sfruttando la
funzione mirror del display del tuo smartphone diretta-
mente sullo schermo originale. Ingressi per telecamera
anteriore e posteriore aftermarket di serie.
APPLICAZIONE
Per auto Mercedes-Benz con NTG5.0 con display 7” e 8”.
INCLUSI NEL KIT :
Interfaccia Phonocar 05960, cablaggio auto.
PRIMA DELL’INSTALLAZIONE
Leggere con attenzione il manuale prima dell’installa-
zione. E’necessario essere in possesso di conoscenze
tecniche per procedere all’installazione.Il luogo di instal-
lazione deve essere privo di umidità e al riparo da fonti
di calore,.Il produttore è sollevato da ogni responsabilità
circa l’installazione del prodotto.
SUPPORTO
Nell’intento di fornire al cliente soluzioni rapide e
adeguate in caso di problemi tecnici, si prega di fornire
il maggior numero di informazioni possibili, in caso di
richiesta di supporto.
Per maggiori informazioni: phonocar.com
IT
EN
ATTENZIONE: Effettuare le impostazioni DIP SWITCH con l’interfaccia scollegata.
ATTENTION: Make the DIP SWITCH settings with the interface disconnected.
IT
Con retrocamera OEM
(ON: YES OFF:NO)
With OEM reverse camera
(ON: YES OFF:NO)
EN

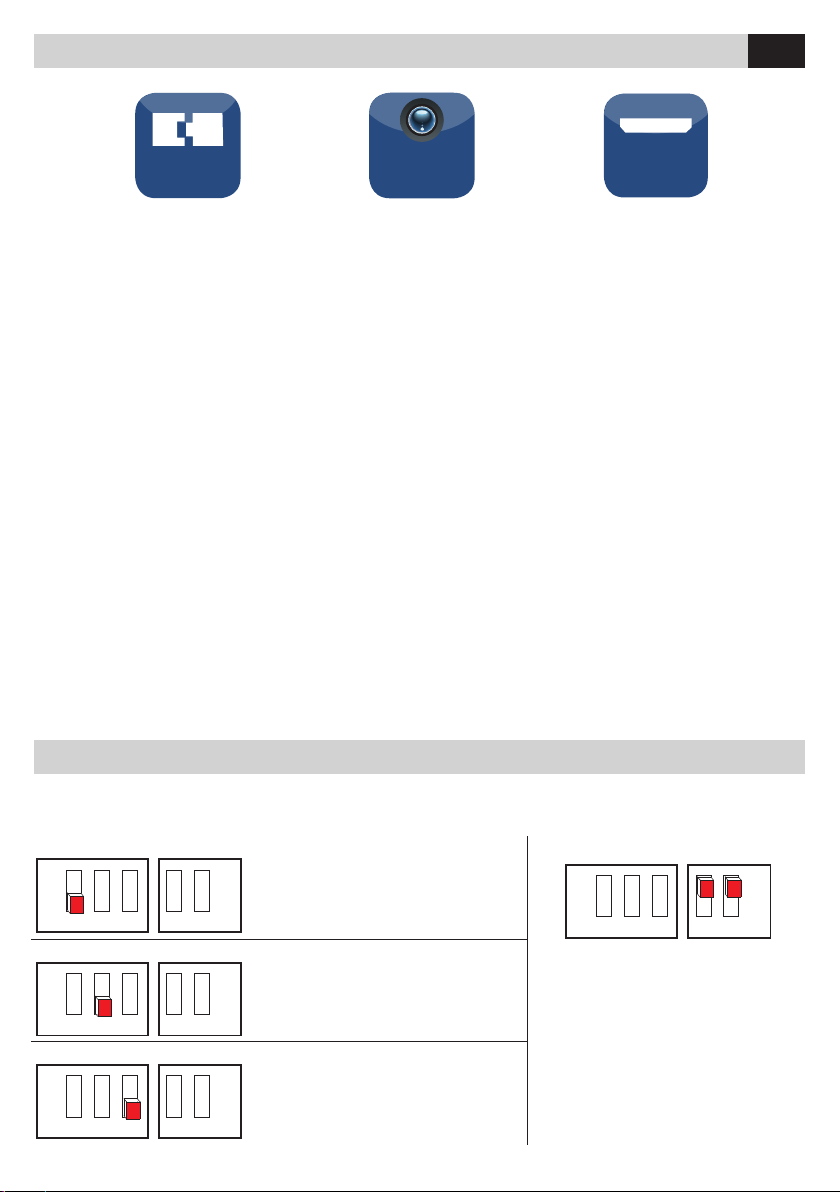

DIPON 1 2 3 12
DIP 1
IT
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
EN
DIPON 1 2 3 12
IT
Con front. camera
AFTERMARKET (ON: YES OFF:NO)
With aftermarket
front camera (ON: YES OFF:NO)
EN
DIPON 1 2 3 12
DIP 2
IT
Con retrocamera
aftermarket (ON: YES OFF:NO)
With aftermarket
reverse camera (ON: YES OFF:NO)
EN
DIPON 1 2 3 12
DIP 3
IT

3
FR-DE
3
IT-ENConnessioni • Connections

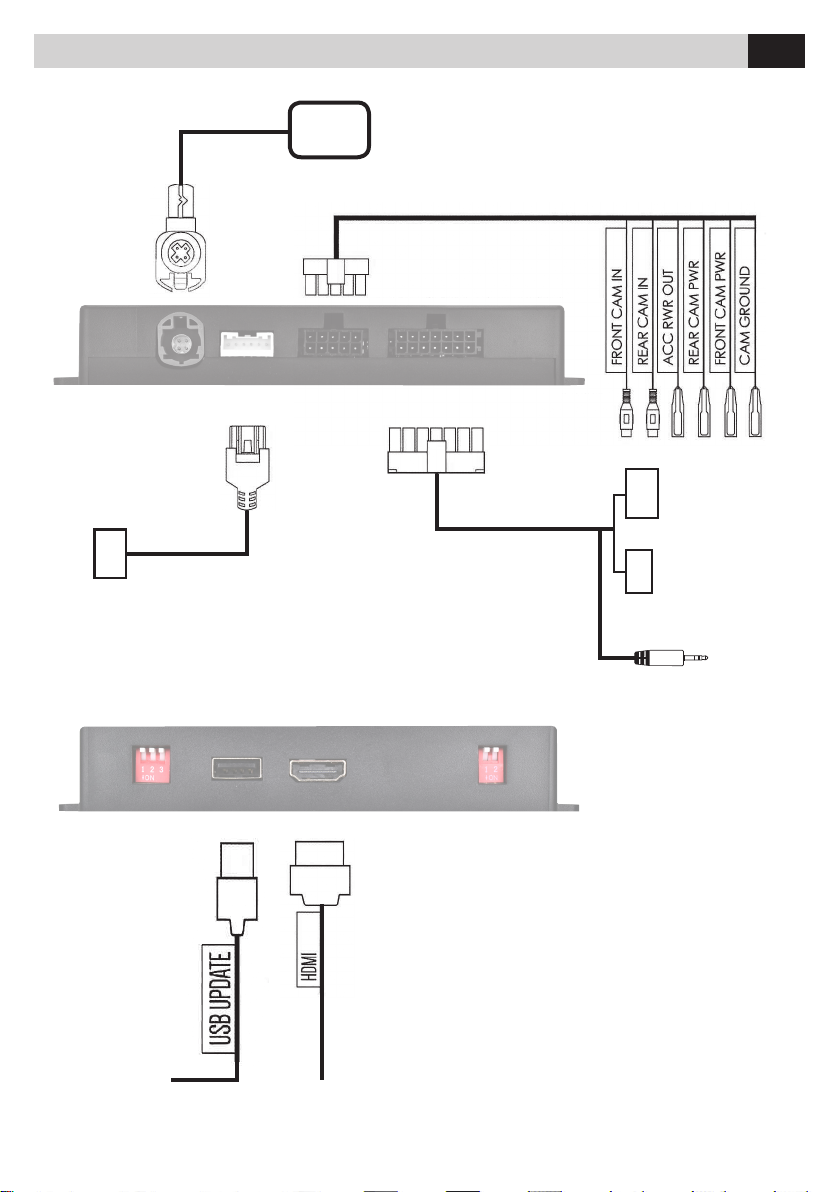

JACK 3.5”
AUX-IN
CONNETTORE
ORIGINALE
ORIGINAL
CONNECTOR
LVDS OUT LVDS IN AV IN POWER
DIP SWITCHES USB IN HDMI IN
USB PER
AGGIORNAMENTI
UPDATE USB PORT
DISPLAY
UNIT CONTROL

4
IT-EN
PULSANTE DI CONFIGURAZIONE

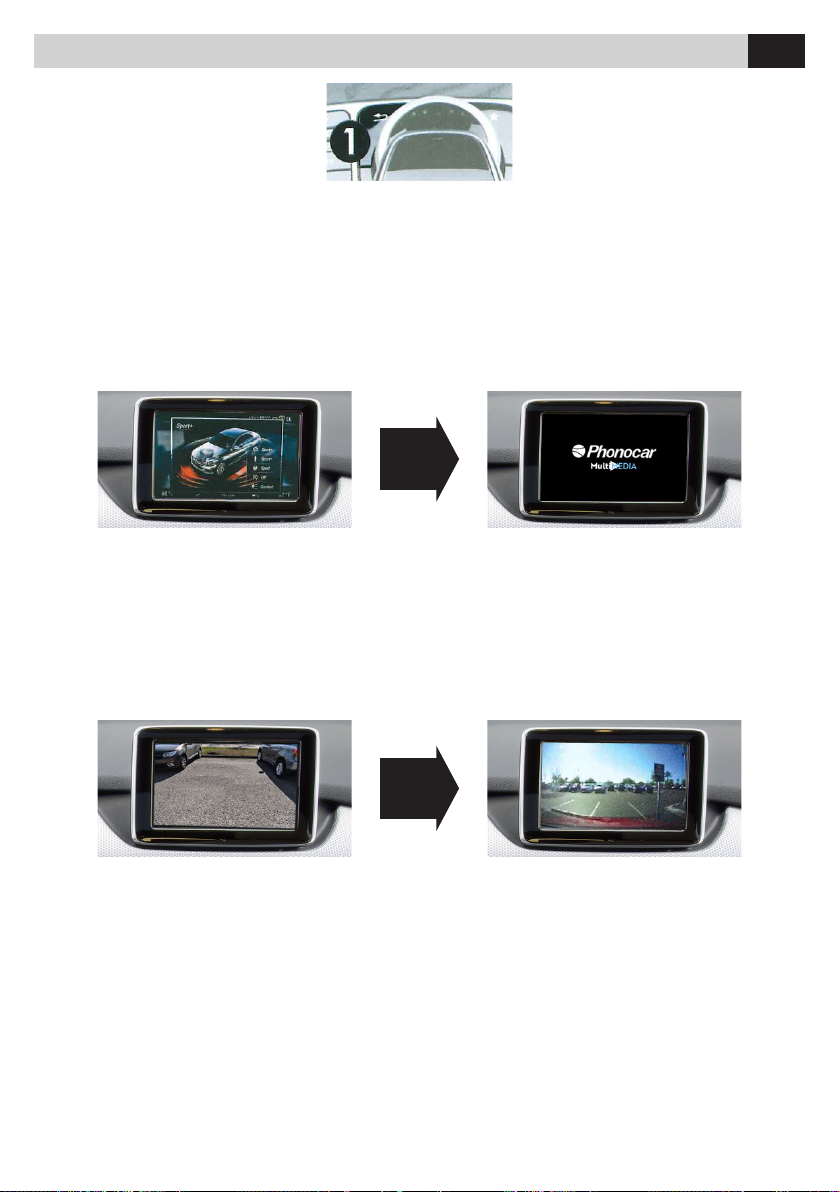

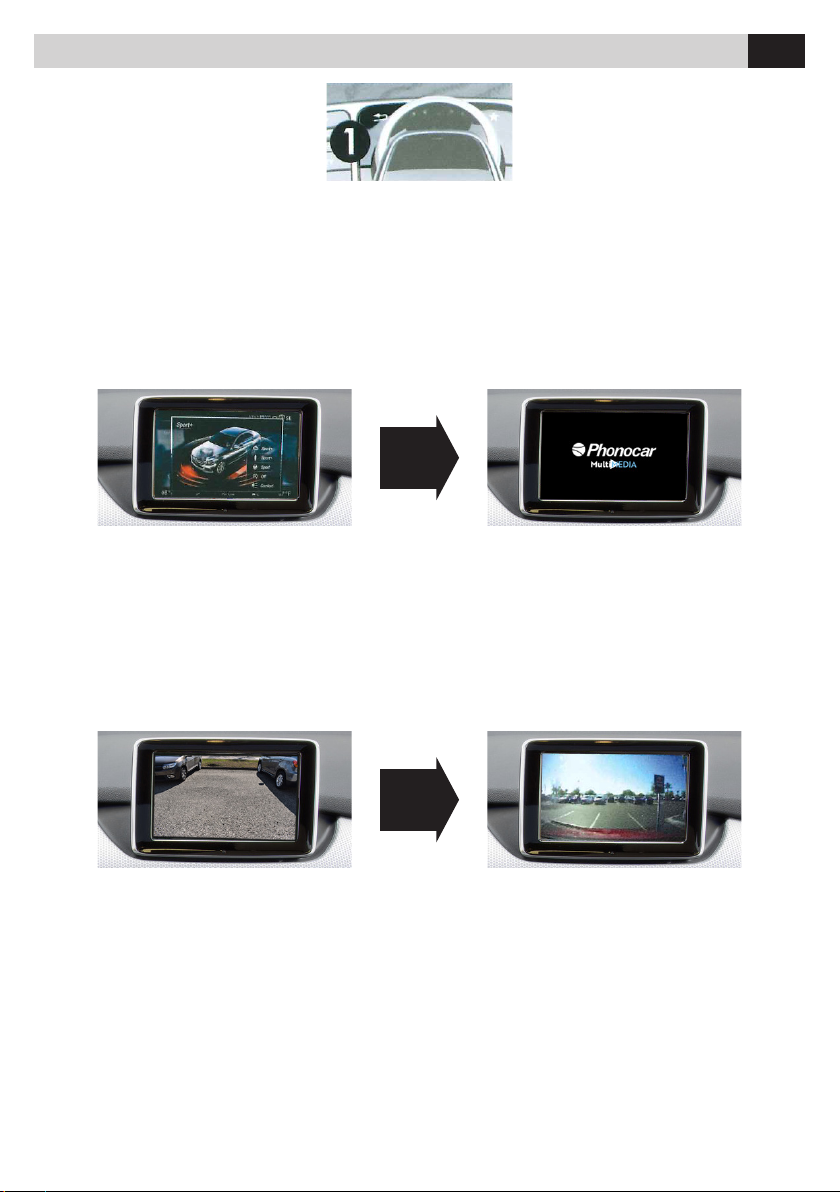

Pulsante 1 - Freccia BACK
ACCESSO HDMI
Collegare il dongle USB ( art. 05830 acquistabile separa-
tamente) all’ingresso USB**. Selezionare la sorgente USB
dalle sorgenti del menu OEM. Il dongle verrà visualiz-
zato come‘USB AUX’. Tenere premuto Pulsante 1 per 2
secondi per passare dalla schermata OEM alla schermata
Phonocar Multimedia HDMI
Avviso video in movimento - 16 km/h
Premere 2 volte il Pulsante 1 per disattivare l’avviso
video in movimento.
ACCESSO TELECAMERA POSTERIORE E ANTERIORE
Da entrambe le modalità HDMI o OEM
1. Selezionare la retromarcia per attivare la retrocamera
2. Deselezionare la retromarcia per passare alla telecame-
ra anteriore after market (se il DIP 2 è su ON)
Per disattivare la telecamera anteriore guidare al di
sopra dei 16 km/h.
Accesso telecamera anteriore “
Premere 2 volte Pulsante 1 per accedere alla visualizza-
zione della telecamera anteriore (se DIP 2 è su ON)
Visualizza il numero di versione
Tenere premuto il Pulsante 1 per 8 secondi per accedere
alla schermata delle informazioni del firmware.
**N.B potrebbe esserci un leggero ritardo di sincronizzazione audio lip
sync a livello HDMI, dovuto al tempo tampone per l’attivazione audio
USB del sistema OEM. Questo fattore dipende dalle speciche tecniche
dell’allestimento originale del costruttore.
Funzioni • Functions
BUTTON CONFIGURATION
Button 1 - Back Arrow
HDMI ACCESS
Connect the optional USB dongle 05830 to the vehicles
USB input**. Select USB source from the OEM menu
sources. The dongle will appear as ‘USB AUX’.
Hold Button 1 for 2 seconds to switch between OEM
screen and
Phonocar Multimedia HDMI screen
Video In Motion Warning - 16 km/h
Double press Button 1 to disable the video in motion
warning message.
REAR AND FRONT CAMERA ACCESS
From either HDMI mode or OEM mode
l. Select reverse gear for reverse camera
2. Deselect reverse gear - will go to after market front
camera (if DIP 2 ON) To cancel front Camera Drive over
16 km/h.
Front Camera Access
Double Press Button 1 to enter the front camera screen
( if DIP 2 is ON )
View Version Number
Hold Button 1 Button for 8 seconds to enter rmware
information screen
** Note that there may be a slight delay in HDM I audio lip sync , due
to the USB audio buer time of the OEM system. This is dependant on
manufacturer originai equipment specicotion.
ENIT

5
FR-DEUtilisation • Nutzung
AV HDMI
PLUG&PLAY
FRONT
REAR
CAMERA
Das Phonocar Interface 05960 ermöglicht den HDMI-
und Kamera-Eingang auf dem OEM-Bildschirm.
Dank diesem Mini-Plug&Play-Interface können Sie Ihr
Apple- oder Android-Gerät über die Spiegelfunktion des
Displays Ihres Smartphones direkt auf dem Original-
bildschirm bedienen. Kamera-Eingänge für aftermarket
Frontal- und Rückfahrkameras sind serienmäßig.
ANWENDUNG
Für Mercedes-Benz Fahrzeuge mit NTG5.0 mit 7”und 8”
display.
IM LIEFERUMFANG ENTHALTEN:
Phonocar Interface 05960, Fahrzeugverkabelung.
VOR DER INSTALLATION
Lesen Sie diese Anleitung vor der Installation sorgfältig
durch. Der Aufstellungsort muss frei von Feuchtigkeit
und vor Wärmequellen geschützt sein, und der Herstel-
ler ist von jeglicher Verantwortung für die Installation
des Produkts befreit.
TECHNISCHE UNTERSTÜTZUNG
Um bei technischen Problemen schnelle und angemes-
sene Lösungen zu nden, bitten wir Sie, bei Suppor-
tanfragen so viele Informationen wie möglich zur
Verfügung zu stellen.
Für weitere Informationen: phonocar.com
DE
L’interface 05960 vous permet d’ajouter une entrée
HDMI et une entrée caméra sur l’écran OEM
Grâce à l’HDMI, vous pouvez utiliser votre dispositif Ap-
ple ou Android, en utilisant l’écran de votre smartphone,
directement sur l’écran d’origine, grâce à la fonction
miroir. Les entrées pour les caméras avant et de recul af-
termarket sont également fournies de série avec la mini.
APPLICATION
Pour véhicules Mercedes-Benz NTG5.0 avec écran 7” et
8 ”.
INCLUS DANS LE KIT
Interface Phonocar 05960, câblage pour le véhicule
AVANT L’INSTALLATION
Lire attentivement ce manuel avant toute installation. Le
lieu d’installation doit être sec et protégé des sources de
chaleur. Le fabricant est dégagé de toute responsabilité
concernant l’installation du produit.
ASSISTANCE TECHNIQUE
Dans le but de vous fournir des solutions toujours
rapides et appropriées en cas de problèmes techniques,
nous vous prions de nous fournir autant d’informations
que possible, en cas de demande d’assistance
Pour plus d’informations: phonocar.com
FR
Réglages DIP SWITCH • DIP SWITCH einstellungen
DE
ATTENTION: Effectuer les réglages DIP SWITCH avec l’interface déconnectée
WARNUNG : Nehmen Sie die Einstellungen des DIP-SWITCH vor, wenn das Interface getrennt ist.
FR
Avec camera de recul OEM
(ON: YES OFF:NO)
Mit OEM Rückfahrkamera
(ON: YES OFF:NO)
DE
DIPON 1 2 3 12
DIP 1
FR
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
EN
DIPON 1 2 3 12
IT
Avec camera avant deuxième monte
(ON: YES OFF:NO)
Mit AFTERMARKET Front-Kamera
(ON: YES OFF:NO)
DE
DIPON 1 2 3 12
DIP 2
FR
Avec camera de recul deuxième monte
(ON: YES OFF:NO)
Mit aftermarket Rückfahrkamera
(ON: YES OFF:NO)
DE
DIPON 1 2 3 12
DIP 3
FR

6
FR-DEBranchements • Verbindungen
JACK 3.5”
AUX-IN
ORIGINAL
CONNECTOR
LVDS OUT LVDS IN AV IN POWER
DIP SWITCHES USB IN HDMI IN
UPDATE USB PORT
DISPLAY
UNIT CONTROL

7
FR-DEFonctions • Funktionen
KONFIGURATIONSTASTE
Taste 1 - Pfeile BACK
HDMI ZUGANG
Schließen Sie den USB-Dongle (optional erhältlich
Art. 05830) an
den USB-Eingang des Fahrzeugs an**.
Wählen Sie die USB-Quelle aus den OEM-Menüquellen
aus. Der Dongle wird als’USB AUX’angezeigt. Halten Sie
die Taste 1 2 Sekunden lang gedrückt, um zwischen dem
OEM-Bildschirm und dem HDMI Multimedia Phonocar-
Bildschirm zu wechseln.
Video in Motion Warnung - 16 km/h
Drücken Sie die Taste 1 zweimal, um den Warnhinweis zu
deaktivieren
ZUGANG ZUR RÜCKFAHRKAMERA UND ZUR FRONTKAMERA
Entweder vom HDMI- oder OEM-Modus aus
1. Wählen Sie den Rückwärtsgang, um die Rückfahrkamera
zu aktivieren.
2. Deaktivieren Sie den Rückwärtsgang, um zur Aftermar-
ket-Frontkamera zu wechseln (beim eingeschalteten DIP 2).
Um die Frontkamera zu deaktivieren, fahren Sie über 16
km/h.
Zugang zur Frontkamera
Drücken Sie zweimal die Taste 1, um auf das Display der
Frontkamera zuzugreifen (beim eingeschalteten DIP 2).
Versionsnummer anzeigen.
Halten Sie die Taste 1 8 Sekunden lang gedrückt, um auf die
Firmware-Informationen zuzugreifen.
N.B Beachten Sie, dass es aufgrund der USB-Audio-Puerzeit des OEM-
Systems zu einer leichten Verzögerung bei der HDMI-Audio-Lippensynchro-
nisation kommen kann. Dies ist abhängig von der originalen Ausstattung
des Herstellers N.B Beachten Sie, dass es aufgrund der USB-Audio-Puerzeit
des OEM-Systems zu einer leichten Verzögerung bei der HDMI-Audio-
Lippensynchronisation kommen kann. Dies ist abhängig von der originalen
Ausstattung des Herstellers
TOUCHE DE CONFIGURATION
Touche 1
- Flèche BACK
ACCÈS HDMI
Branchez le dongle USB (référence 05830 fourni en op-
tion) à l’entrée USB du véhicule**. Sélectionnez la source
USB dans le menu OEM. Le dongle sera aché comme
‘USB AUX’. Appuyez sur la
Touche 1 pendant 2 secondes
pour passer de la visualisation OEM à la visualisation
HDMI Phonocar Multimédia
Message vidéo en mouvement - 16 km/h
Appuyez 2 fois sur Touche 1 pour désactiver le message
d’avertissement vidéo en mouvement.
ACCÈS CAMÉRAS AVANT ET DE RECUL
A partir du mode HDMI ou du mode OEM
1. Sélectionnez la marche arrière pour la caméra de
recul.
2. Désélectionnez la marche arrière pour passer à la
caméra avant deuxième monte (si le DIP 2 est sur ON).
Pour désactiver la caméra avant, conduire à une vitesse
supérieure à 16 km/h.
Accès camera avant
Appuyez 2 fois sur la Touche 1 pour accéder à la visuali-
sation de la caméra avant ( si le DIP 2 est sur ON )
Afficher le nr. de version
Appuyer sur la touche 1 pendant 8 secondes pour
acher les informations sur le logiciel.
**N.B : il pourrait y avoir un léger retard dans la synchronisation audio lip
sync sur le HDMI, en raison du temps nécessaire pour l’activation audio
USB du système OEM. Cela dépend des caractéristiques techniques de
l’équipement d’origine du fabricant.
DE FR

8
ESUtilizo
Ajustes DIP SWITCH
AV HDMI
PLUG&PLAY
FRONT
REAR
CAMERA
El interface Phonocar 05960 consiente la entrada HDMI y
cámaras en la pantalla original (OEM). Gracias a esta mini
interface plug&play es posible utilizar tu dispositivo
Apple o Android y disfrutar de la función mirror (duplica-
ción de imágenes) del display de tu Smartphone directa-
mente en la pantalla de origen del coche. Entradas para
cámara delantera y trasera aftermarket o de origen.
APLICACIÓN
Para vehículos Mercedes-Benz NTG5.0 con display 7”y 8”.
INCLUIDOS EN EL KIT
Interface Phonocar 05960, cableado completo
ANTES DE LA INSTALACIÓN
Leer atentamente el manual antes de la instalación.
Es imprescindible tener un alto conocimiento técnico
para proceder a la instalación. El lugar de instalación
del interface tiene que estar ausente de humedad y
protegido de fuentes de calor, el productor no se hace
responsable de la instalación del dispositivo.
SOPORTE
En el intento de ofrecer al cliente rápidas y adecuadas
soluciones, en caso de necesitar soportes técnicos,
rogamos de informar adecuadamente en los mínimos
detalles.
Para más información: www.phonocar.com
ES
Con cámara delantera OEM
(ON: YES OFF:NO)
DIPON 1 2 3 12
DIP 1
ES
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
DIP 1
7” Display - OFF
8” Display - ON
DIP 2 - OFF
EN
DIPON 1 2 3 12
IT
Con cámara frontal
AFTERMARKET (ON: YES OFF:NO)
DIPON 1 2 3 12
DIP 2
ES
Con cámara delantera
aftermarket (ON: YES OFF:NO)
DIPON 1 2 3 12
DIP 3
ES
ATENCIÓN: Efectuar los ajustes de DIP SWITCH con el interface desconectado. ES

9
ESConexiones
JACK 3.5”
AUX-IN
ORIGINAL
CONNECTOR
LVDS OUT LVDS IN AV IN POWER
DIP SWITCHES USB IN HDMI IN
UPDATE USB PORT
DISPLAY
UNIT CONTROL

10
ES
TECLA DE CONFIGURACIÓN
Tecla 1 – Flecha Back
ACCESO HDMI
Conectar el dongle USB (opcional código 05830) a la en-
trada USB**. Seleccionar el USB en las fuentes del menú
OEM. El dongle será visualizado como ‘USB AUX’.
Pulsar la Tecla 1 durante 2 segundos para pasar de la
pantalla OEM a la visualización de la pantalla Phonocar
Multimedia HDMI
Aviso de Video en Movimiento - 16 km/h
Pulsar 2 veces la Tecla 1 para desactivar el aviso de
video en movimiento.
ACCESO A LA CAMARA TRASERA Y FRONTAL
Desde ambos modo HDMI o bien OEM
1. Seleccionar la marcha atrás para activar la retro cámara.
2. Deseleccionar la marcha atrás para pasar a la cámara
delantera aftermarket (si DIP 2 esta ON). Para desactivar
la cámara delantera superar la velocidad de 16 km/h.
Acceso Cámara Frontal
Pulsar 2 veces la Tecla 1 para acceder a la visualización de
la cámara frontal (si DIP 2 es ON) Visualizar versión
Pulsar la Tecla 1 durante 8 segundos para visualizar la
información sobre el rmware.
** NB. Puede haber un ligero retraso de sincronización audio lip sync, en
HDM debido al tiempo tampón para la activación audio USB del sistema
OEM. Este factor depende de las especicaciones técnicas del equipo de
origen del fabricante.
ES
Funciónes

PHONOCAR S.p.a. Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. [phone] • www.phonocar.com • e-mail: [e-mail]
