ProFlo PF9890CP User manual

www.PROFLO.com
Distributed Exclusively by Ferguson and Wolseley Canada
© 2019 Ferguson Enterprises, Inc. 1010 252402
1
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
01/03/20 REV.A
PF9890CP
PF9841CP
PF9831CP
PF9851CP
PF9890BN
PF9841BN
PF9831BN
PF9851BN
PF9890MB
PF9841MB
PF9831MB
PF9851MB
Goggles Level Drill with 1/4" bit
Screw Driver
Gafas Protectoras
Lunettes de sécurité
Nivel Taladro con broca de 1/4"
Destornillador
Niveau Perceuse et foret 6,3 mm (1/4 po)
Tournevis
Pencil
Lápiz
Crayon
Tape Measure
Cinta para medir
Ruban à mesurer
Mounting Template
Plantilla de Montaje
Gabarit de montage
Instructions For Models
Instrucciones Para Los Modelos / Instructions Pour Les Modèles
Thank you for choosing our product for your home.
Please read these instructions carefully before
installing your new bath accessories.
Gracias por elegir nuestro producto para tu hogar.
Lee cuidadosamente estas instrucciones antes de
instalar tu nuevo conjunto de accesorios para baños.
Merci d'avoir choisi notre produit pour votre maison.
Veuillez lire les instructions attentivement avant
d'installer votre nouvel assortiment d'accessoires
pour la salle de bains.
24"[610mm]
6.73"[171mm]
C
CALIBRE
PLANTILLA
TEMPLATE
A B
BATHROOM ACCESSORIES
ACCESORIOS PARA EL BAÑO / ACCESSOIRES DE SALLE DE BAINS

1 2
www.PROFLO.com
Distributed Exclusively by Ferguson and Wolseley Canada
© 2019 Ferguson Enterprises, Inc. 1010 252402
2
01/03/20 REV.A
mm12

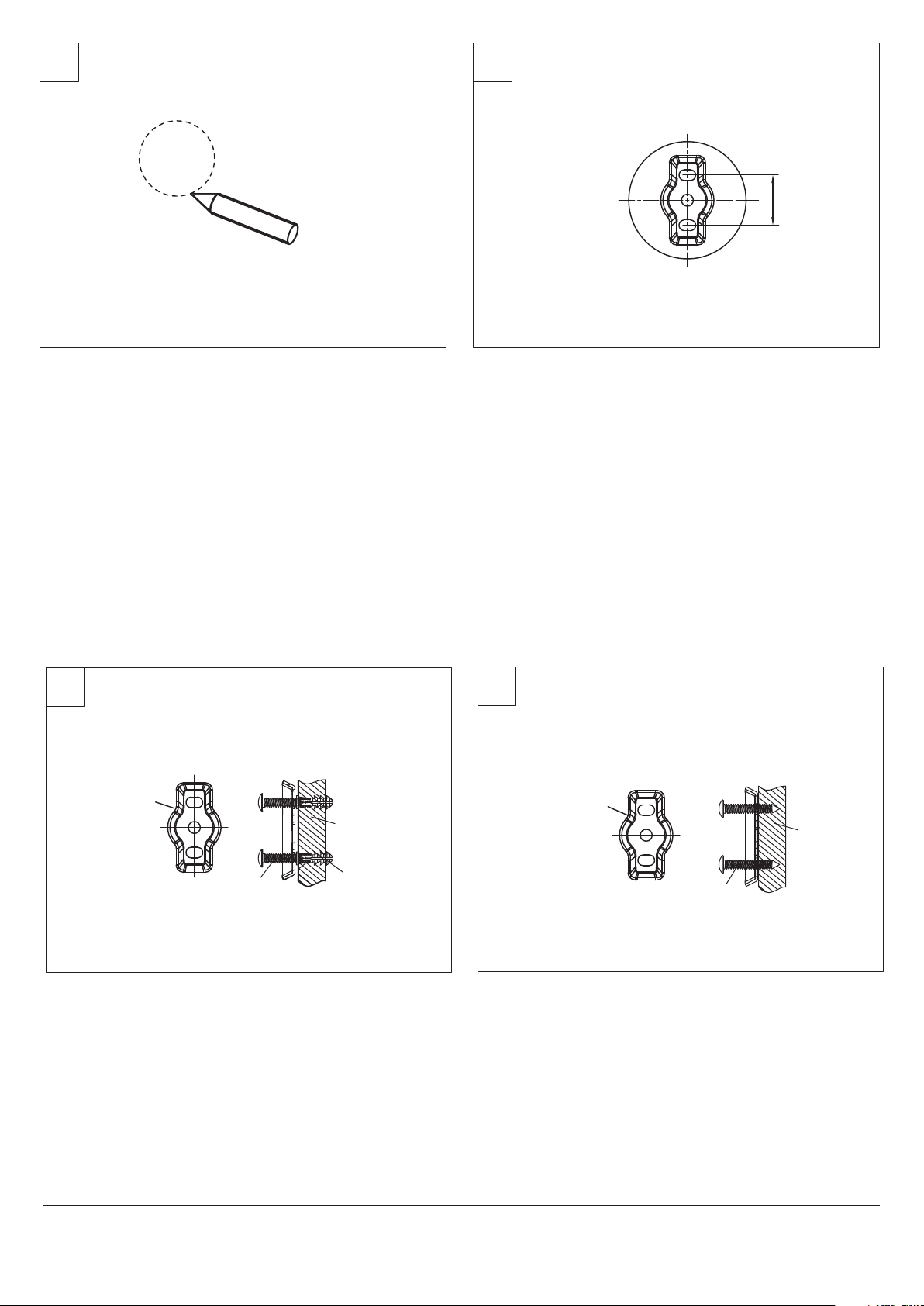

Unscrew set screw at base of each post. Use the template screw hold marking (A
and C) to place the desired location for the 24" Towel Bar. (A and B) For Pivoting
Tissue Holder. Position on wall where desired. Lightly mark outline of Post. Fig. 1.
Destornille les tornillos fijos en la base de cada soporte. Utilice la Plantilla con las
Marcas de los Orificios para los Tornillos (A y C) para colocar, en la ubicación que
desee, la Barra para Toallas de 24". (A y B) para la Portarrollos pivotante de papel
higiénico. Determine la ubicación deseada en la pared. Marque suavemente el
contorno del poste. Fig. 1
Dévissez les vis situées au bas de chaque montant. Positionnez le porte-serviette
de 609.6 mm (24 po) à l’endroit désiré en vous servant du gabarit de fixation (A et C)
Employez (A et B) pour le Porte-papier hygiénique pivotant. Positionnez l’article sur
le mur à l’endroit désiré. Marque d’un trait léger le contour du montant. (Schéma 1)
Center mounting bracket horizontally in outline of posts. Verify mounting point with
level. Fig. 2.
Centra los Soportes de Montaje horizontalmente en el contorno del poste dibujado.
Veirifica el Punto de Montaje con un nivel. Fig 2
Centrez les Support de fixation horizontalement sur le tracé du montant. Ajustez les
points de montage avec un niveau. ( Figure 2)
3
Side view
Vista lateral
Vue de côté
Front view
Vista frontal
Vue de face
Mounting bracket
Soporte de montaje
Support de fixation
Wood screw
Tornillo para madera
Vis à bois
Wall
Pared
Mur
Plastic anchor
Anclaje plástico
Cheville de plastique
4
Front view
Vista frontal
Vue de face
Side view
Vista lateral
Vue de côté
Mounting bracket
Soporte de montaje
Support de fixation
Wood screw
Tornillo para madera
Vis à bois
Wall
Pared
Mur
Drill 1/4" hole in the drywall. Push in plastic anchors flush into the drywall. Fasten
mounting bracket to wall with wood screw. Fig. 3.
Perfora un orificio de 6,3 mm en el drywall. Empuja los anclajes plásticos hasta que
queden al ras en la pared. Fila el Soporte de Montaje con tornillos para madera.
Fig. 3.
Percez des trous de 6,3 mm (1/4 po) dans la cloison sèche. Enfoncez les chevilles de
plastique dans le mur. Fixez les Supports de fixation au mur avec les vis à bois.
(Figure 3)
If mounting into a wood wall, fasten mounting bracket flush into the wall with wood
screw without drilling the holes.Fig.4
Si estás instalando en una pared de madera, fija el soporte de montaje con tornillos
para madera sin perforar orificios. Fig.4.
Si vous installez les articles sur un mur en bois, fixez les Supports de fixation au mur
avec les vis à bois sans percer de trous au préalable. (Figure 4)
"8/7

www.PROFLO.com
Distributed Exclusively by Ferguson and Wolseley Canada
© 2019 Ferguson Enterprises, Inc. 1010 252402
3
5
01/03/20 REV.A
Side view
Vista lateral
Vue de côté
Wall
Pared
Mur
Post
Poste
Montant
Set screw
Tornillo de fijación
Vis à pression
Place post over mounting bracket and secure with set screws. Fig. 5.
Coloca el poste sobre el soporte de montaje y asegúralo con los tornillos de fijación.
Fig. 5
Placez le montant sur les Supports de fixation et fixez-le avec des vis de pression.
(Figure 5)

www.PROFLO.com
Distributed Exclusively by Ferguson and Wolseley Canada
© 2019 Ferguson Enterprises, Inc. 1010 252402
4
01/03/20 REV.A
Plastic Anchor
Anclaje de plástico
Cheville de plastique
Mounting Bracket
Support de fixation
Soporte de Montaje
RP70403
(LIN654803)
Wood Screw
Tornillo para Madera
Vis de bois
24"(609.6mm)
Post
Poste
Montant
RP50041
Set Screw
Tornillo de fijación
vis de pression
Robe Hook
Gancho para toalla
Crochet à peignoir
Post
Poste
Montant
RP50041
Set Screw
Tornillo de fijación
vis de pression
Plastic Anchor
Anclaje de plástico
Cheville de plastique
Mounting Bracket
Support de fixation
Soporte de Montaje
Wood Screw
Tornillo para Madera
Vis de bois
Post
Poste
Montant
RP50041
Set Screw
Tornillo de fijación
vis de pression
Plastic Anchor
Anclaje de plástico
Cheville de plastique
Mounting Bracket
Support de fixation
Soporte de Montaje
Wood Screw
Tornillo para Madera
Vis de bois
Towel Ring
Aro para toalla
Anneau porte-serviettes
Post
Poste
Montant Plastic Anchor
Anclaje de plástico
Cheville de plastique
Mounting Bracket
Support de fixation
Soporte de Montaje
Wood Screw
Tornillo para Madera
Vis de bois
RP50041
Set Screw
Tornillo de fijación
vis de pression
24in Towel Bar
Toallero De 24 plg (609.6mm)
Porte-serviette De 609.6mm (24 po)
Pivoting Tissue Holder
Portarrollos pivotante de papel higiénico
Porte-papier hygiénique pivotant
RP70403
(LIN654803)
RP70403
(LIN654803)
RP70403
(LIN654803)
