Qlima S5025 User manual

S5025 - S5032 - S5048 -
SC5025 - SC5032 - SC5048 -
SC4125 - SC4132 - SC4148
5
3
4
>
1
9
:
y
INSTRUCCIONES DE USO
MANUEL D’UTILISATION
OPERATING MANUAL
ISTRUZIONI D’USO
GEBRUIKSAANWIJZING
MANUAL DE INSTRUÇÕES
INSTRUKCJA OBSŁUGI
PRIROČNIK ZA UPORABO
2
24
46
70
94
116
140
166

32
5
3
ÍNDICE
A. INSTRUCCIONES DE SEGURIDAD
B. COMPONENTES
C. TEMPERATURA DE UTILIZACIÓN
D. FUNCIONAMIENTO DEL MANDO A DISTANCIA
E. OPERACIÓN MANUAL (SIN CONTROL REMOTO)
F. FUNCIONAMIENTO ÓPTIMO
G. AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE
H. FUNCIONAMIENTO DEL AIRE ACONDICIONADO
I. MANTENIMIENTO
J. INFORMACIÓN SOBRE EL FUNCIONAMIENTO
K. LOCALIZACIÓN DE AVERÍAS
L. CONDICIONES DE GARANTÍA
M. ESPECIFICACIONES TÉCNICAS
LEA ESTE MANUAL
Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento
de su aire acondicionado. El capítulo Localización de averías contiene las soluciones
a los problemas más habituales. Consulte primero este capítulo antes de solicitar
asistencia técnica.
5
2
1. LEA PRIMERA LAS INSTRUCCIONES DE USO.
2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.
Estimada señora, estimado señor:
Le felicitamos por la compra de su aparato de aire acondicionado de Qlima. Usted acaba de
comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos
años, a condición de que lo utilice debidamente.
Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire
acondicionado.
En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas
de fabricación y de material y 48 meses para el compresor. Disfrute de su aire
acondicionado.
Reciba un cordial saludo,
PVG Holding b.v.
Departamento Atención al Cliente

54
• el aparato está colocado en posición vertical y sobre una super-
ficie plana.
Haga controlar la instalación eléctrica por un profesional autori-
zado si no está seguro que todo está en orden.
• Este aparato está fabricado según las normas de seguridad CE
vigentes. A pesar de ello, y al igual que con todo aparato eléc-
trico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada y salida de aire.
• Procure que el aparato no entre nunca en contacto con produ-
ctos químicos.
• No limpie nunca el aparato pulverizándolo ni sumergiéndolo en
agua. Apague la unidad y desconecte la fuente de alimentación
si entra agua en la unidad interior.
• No inserte manos, dedos u objetos en las aberturas del aparato.
• Nunca use un cable prolongador para conectar el aparato. Si no
se dispone de un enchufe con toma a tierra, deberá ser instala-
do por un electricista cualificado.
• Las reparaciones y/o trabajos de mantenimiento deben ser siem-
pre llevados a cabo por un técnico de servicio cualificado o por
su distribuidor. Observe las instrucciones de uso y mantenimi-
ento indicadas en el manual de usuario del aire acondicionado.
• Interrumpa siempre el suministro eléctrico mientras el aparato
no esté en uso.
• No poner en marcha ni parar el aire acondicionado enchufando
o tirando del cable de alimentación eléctrica. Use solamente
los botones correspondientes en el aire acondicionado o en el
mando a distancia.
• No abrir el aparato durante el funcionamiento. Desenchufar
siempre el aparato cuando lo vaya a abrir.
• Desenchufar siempre el aire acondicionado antes de realizar
trabajos de mantenimiento o de limpieza.
• No colocar quemadores de gas, hornos o estufas en la corriente
de aire.
• No manipular los botones ni tocar el aire acondicionado con las
manos mojadas.
A INSTRUCCIONES DE SEGURIDAD
Instale este dispositivo únicamente si satisface los requisitos de la
legislación, las ordenanzas y las normas locales
y nacionales correspondientes. Este producto ha sido diseñado
para su uso como acondicionador de aire en
hogares y sólo es apto para el uso en entornos secos, en condicio-
nes domésticas normales y en interiores (salas
de estar, cocinas y garajes). El aparato se debe utilizar exclusiva-
mente en un enchufe con toma de tierra, voltaje
230 V~ / 50 Hz. El modelo 4.8kW deberá conectarlo directamente a
la fuente de alimentación.
IMPORTANTE
• El aparato debe estar conectado siempre con
una toma a tierra. En caso de que la corriente
eléctrica no esté provista de una toma a tierra,
está absolutamente prohibido conectar el mismo.
Cuando el aparato esté conectado, el acceso a
la clavija tendrá que poder hacerse sin que haya
obstáculos por medio. Lea estas instrucciones de uso
detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante y
puede ser clasificado como un artículo de presión.
Por eso, siempre hay que contactar a un técnico
autorizado para la instalación y el mantenimiento
del aparato. El aire acondicionado debe ser revisado
anualmente por un técnico autorizado. La garantía
no cubre los daños causados por manipulaciones
contrarias a las descritas en las instrucciones de uso o
por negligencia.
Antes de conectar el aparato compruebe si:
• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para
el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
5
5
5
4

76
4
2
1
5
6
7
8
3
122 3456
• La unidad exterior produce un sonido cuando está en funcion-
amiento, esto puede que no sea de conformidad con la legisla-
ción local. Es responsabilidad del usuario comprobar que el apa-
rato cumple con la legislación local.
• Este aparato no deberá ser utilizado por personas (incluyendo
niños) con reducida capacidad física, mental o sensorial, o que
carezcan de la experiencia y los conocimientos necesarios, a
menos que sean vigilados e instruidos en el uso del aparato por
otra persona que sea responsable de su seguridad.
• Se deberá vigilar a los niños para asegurar que no jueguen con
el aparato.
• Se aconseja permanecer fuera de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.
• No haga ninguna modificación al aparato. No retire ningún
material aislante.
• En caso de que el cable eléctrico esté dañado, éste deberá ser
cambiado por un técnico de servicio cualificado o su distribui-
dor.
• Este aparato puede ser utilizado por niños a partir de 8 años
y por personas con capacidades físicas, psíquicas o sensoriales
reducidas, falta de experiencia y conocimientos, siempre que
sean supervisados o reciban instrucciones acerca del uso del
aparato de una forma segura y comprendan los riesgos que
entraña.
• Los niños no deben utilizar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no
deben ser realizadas por niños sin supervisión.
¡ATENCIÓN!
• Nunca use el aparato en caso de
que el cable eléctrico, el enchufe, el
alojamiento o el panel de mando esté
dañado.
• El incumplimiento de las instrucciones
puede dar lugar a la pérdida de la
garantía.
Nota sobre Gases Fluorados
1. Esta unidad de aire acondicionado contiene gases fluorados. Para información específica sobre el tipo
de gases y las cantidades, por favor consulte la etiqueta correspondiente de la propia unidad.
2. La instalación, servicio, mantenimiento y reparación de esta unidad debe llevarse a cabo por un téc-
nico certificado.
3. La desinstalación y reciclado debe llevarse a cabo por un técnico certificado.
4. Si el sistema tiene instalado un sistema de detección de fugas, debe revisar si hay fugas al menos cada
12 meses.
5. Cuando revise si hay fugas en la unidad, le recomendamos mantener un registro de todas las revisiones.
6. La unidad de aire acondicionado está herméticamente sellada y contiene gases fluorado.
BCOMPONENTES
UNIDAD INTERIOR UNIDAD INTERIOR
aFiltro de aire (detrás de la placa fron
tal)
bPanel frontal
cSalida de aire
dPanel de visualización
eMando a distancia (vea el capítulo E
para mayores detalles y para su mane
jo)
UNIDAD EXTERIOR Unidad exterior
fTubo de conexión, tubo flexible de
drenaje (Con S(C)5Xxx & S(C)41XX tubo
de conexió no incluido)
gEntrada de aire (lateral y trasera)
hSalida de aire
G
¡ATENCIÓN!
Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo.
Las figuras mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido.
El modelo real es el que debe considerarse válido.
5
7
5
6

98
DFUNCIONAMIENTO DEL MANDO A DISTANCIA
G
¡ATENCIÓN!
• Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que
no se encuentran obstáculos entre el mando a distancia y el receptor de la unidad interior. De
lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no
funcionará adecuadamente.
• La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre los 6 y
7 metros.

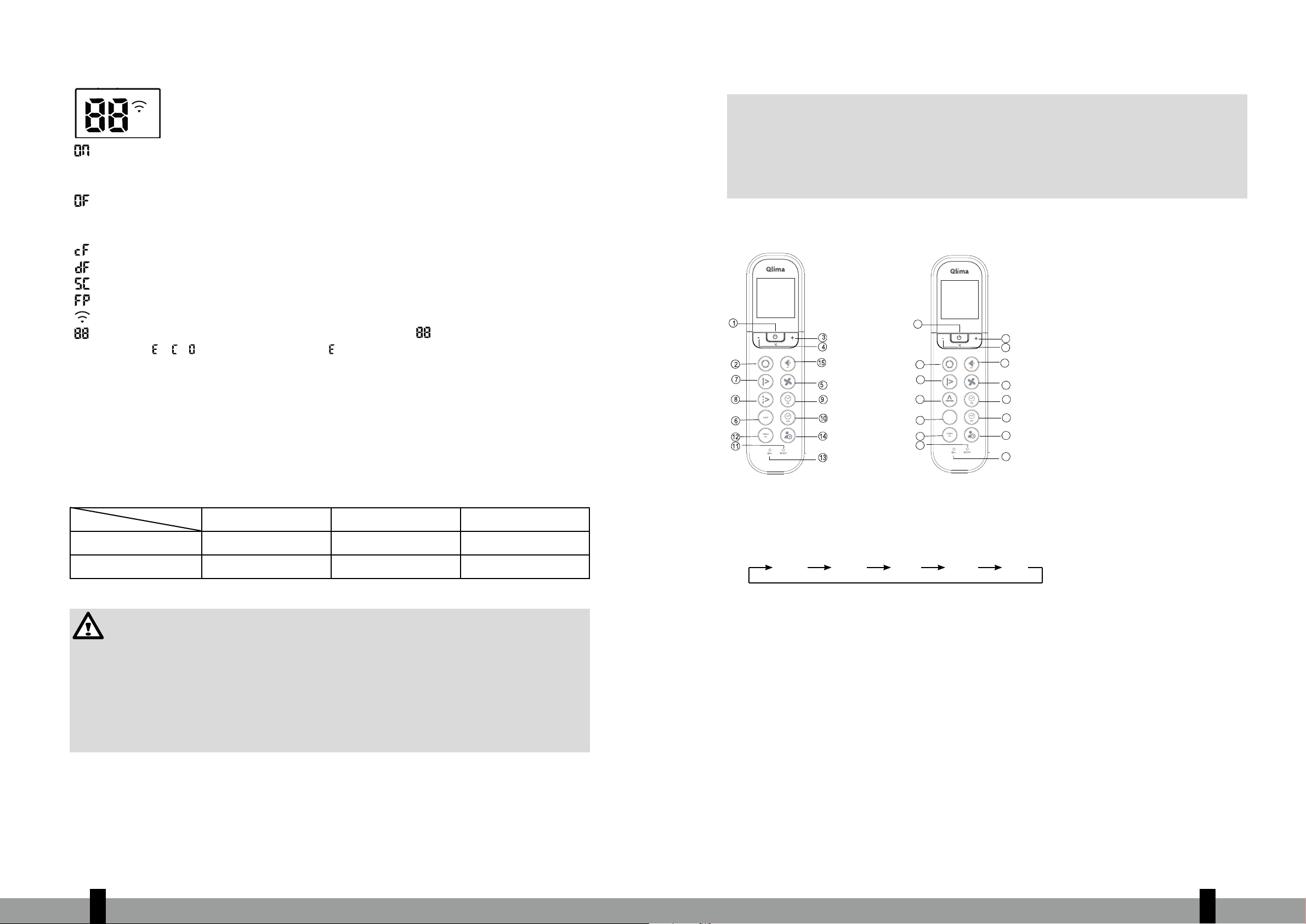

Los botones de las funciones del mando a distancia
4
3
2
8
6
7
12
11
13
15
5
9
10
14
1
SLEEP
FRESH
aBotón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para parar el funcio-
namiento.
bBotón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO
COOL [refrigeración] DRY [deshumidificación] HEAT [calefacción] y FAN only [sólo ventilador] tal y
como se indica en la siguiente figura:
AUTO COOL DRY HEAT FAN
cBotón + : Pulse este botón para aumentar la temperatura programada hasta 30ºC.
dBotón - : Pulse este botón para disminuir la temperatura programada hasta 17ºC.
eBotón Fan: Este botón se utiliza para seleccionar la velocidad del ventilador. Cada vez que pulse este
botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED a HIGH,
y luego volverá en Auto. Cuando seleccione el modo AUTO o DRY, la velocidad de ventilador será con-
trolada automáticamente y no será posible regular la velocidad.
fBotón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón
para desactivar la función. Esta función, que sólo se puede utilizar en el modo de refrigeración, calen-
tamiento o automático [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel más
agradable. La temperatura programada subirá automáticamente 1°C en 1 hora (modo de refrigeración)
o disminuye (mode calentamiento) automáticamente las siguientes 2 horas. El apparato mantiene la
temperatura programada durante las siguentes 5 horas. Después el aparato se detiene.
Botón FRESH:Mantenga presionado para activar la función FRESH.
gBotón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar
esta función.
hBotón Air direction: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6°
cada vez que se pulse este botón. Cuando la aleta se encuentre en determinado ángulo lo que puede
PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
por 3 segundos cuando:
• TIMER ON está configurado
• Las funciones FRESH, SWING, TURBO o SILENCE están activadas
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
por 3 segundos cuando:
• TIMER OFF está configurado
• Las funciones FRESH, SWING, TURBO o SILENCE están desactivadas
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
al descongelar (unidades de refrigeración y calefacción)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
cuando la función de aire antihielo está activada (unidades de refrigeración y calefacción)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
cuando la unidad se autolimpia (algunas unidades)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
cuando la protección contra congelación está activada (algunas unidades)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
cuando la característica de control inalámbrico está activada (algunas unidades)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
cuando se activa la función ECO (algunas unidades), se
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
ilumina gradualmente una por una como
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
--
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
--
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
-- ajustar la temperatura --
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
...... en un segundo intervalo
En otros modos, la unidad mostrará la configuración de temperatura.
En el modo Fan y Dry, la unidad mostrará la temperatura ambiente.
CTEMPERATURA DE UTILIZACIÓN
Refrigeración, calefacción y/o deshumidificación son adecuados para las siguientes temperaturas interiores
y exteriores:
Temperatura Modo Refrigeración Calefacción Deshumidificación
Temperatura ambiente 17ºC - 32ºC 0ºC - 30ºC 10ºC - 32ºC
Temperatura en el exte-
rior -25ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC
G
ATENCIÓN
• Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas,
podrían activarse dispositivos de protección y de seguridad y causar un funcionamiento anormal
de la unidad.
• Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%,
puede que en la superficie de la unidad se forme condensación. Si este es el caso, mueva la aleta
del flujo vertical hasta la posición de máxima apertura de la salida de aire (verticalmente al
suelo), y ajuste la velocidad del ventilador a HIGH (alta)
• Para obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las
puertas y ventanas cuando el aparato refrigere o caliente.
5
9
5
8

1110
Panel de visualización
aIndicador-receptor: Este indicador se enciende cuando el mando a distancia envía una señal al aparato.
bIndicador de modo de funcionamiento: Puede pulsar el botón MODE para visualizar el modo de funcionami-
ento actual: AUTO , COOL [refrigerar], DRY [secar], HEAT [calentar], FAN [ventilador].
Esta indicación no está disponible para aparatos que únicamente refrigeran..
cDisplay de la temperatura del temporizador: Se visualiza la temperatura programada (17º C ~ 30ºC). En esta
parte del display se muestra la programación del temporizador. Si sólo se ha programado el tiempo de inicio
del temporizador, se verá en el display: TIMER ON. Si sólo se ha programado el tiempo de finalización del tem-
porizador, se verá en el display TIMER OFF. Si ambos tiempos están programados, se verá en el display.
dIndicación de la velocidad del ventilador: Con el botón FAN SPEED (velocidad de la ventilación) puede
seleccionar la velocidad del ventilador (Auto-Baja – Media – Alta ). El modo seleccionado se visualiza
en la pantalla LCD. No es válido para el modo Auto. La velocidad del ventilador será AUTO si el modo
de funcionamiento es AUTO o DRY.
eIndicador de (des)activación: Este símbolo aparece cuando se activa el aparato con el mando a distancia
y desaparece cuando se desactiva.
fMensaje LOCK: El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK,
se borrará la pantalla.
gPantalla de sueño: Se muestra durante el funcionamiento en el modo de sueño. Pulse de nuevo el botón
SLEEP para desactivarla.
G
¡ATENCIÓN!
Todos los elementos se muestran en la Fig.2 para conseguir una presentación clara, aunque
durante el funcionamiento real sólo los elementos funcionales se mostrarán en la pantalla.
Funcionamiento del mando a distancia
Colocación / Cambio de las pilas
El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03).
No utilice pilas recargables.
1. Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha
situada en la cubierta.
2. Coloque las pilas nuevas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del
mando a distancia.
3. Vuelva a colocar la cubierta.
G
¡ATENCIÓN!
• El control remoto perderá la programación almacenada al extraer las baterías, por lo que será
preciso volver a programarlo tras insertar las baterías nuevas.
• Al cambiar las pilas, no utilice pilas viejas o un tipo de pilas diferentes, ya que puede provocar
el funcionamiento incorrecto del mando.
• Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario,
las fugas de líquido de las pilas pueden dañar el mando a distancia.
• La vida media de una pila con uso normal es de unos 6 meses.
• Cambie las pilas cuando oiga un sonido de respuesta de la unidad interior o si la luz indicadora
de transmisión no se enciende.
• Siempre cambie las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo
(por ej., alcalina con una de dióxido de manganeso).
afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáticamente
la dirección de giro. Al apretar este botón, en la pantalla no aparecerá ningún símbolo.
Botón Swing(izquierda y derecha): Pulse el botón SWING para activar la función swing. Pulse el botón
de nuevo para parar esta función.
iBotón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada
vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos.
Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular
el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0.
jBotón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada
vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos.
Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular
el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0.
kBotón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y
reestablecer los valores originales del regulador.
lTurbo Button / Active Clean button: Pulsando este botón mientras funciona el aire acondicionado en
modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Al presionar este botón (> 2
seg.), la unidad pasará al modo Active Clean. Se iniciará un proceso completo para limpiar la cara inte-
rior del evaporador y reducir la proliferación de bacterias. Al activar esta función, se cancelarán todos
los ajustes de temporizador. Para detener el modo Active Clean, presione de nuevo el botón (>2 seg.).
mBotón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración
actual. El mando a distancia reaccionará sólo al botón LOCK. Pulse de nuevo el botón para desactivar
el modo LOCK.
nBotón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado.
Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta
función).
oLow sound button / indoor freezing prevention: Press this button to decrease the indoor sound pres-
sure level to 21 dB(A). The indoor unit fan speed is reduced to its lowest level.
Al pulsarse este botón (> 2 segundos), el equipo entrará en el modo anticongelación. El equipo hará
caso omiso de la temperatura programada para el interior y la ajustará a aprox. 8 °C. De esta forma
evita que su casa quede congelada en los períodos fríos, con el menor consumo de energía posible.
Cuando se selecciona este modo, la unidad interior indicará ”FP”. Este botón sólo funciona en modo de
calefacción. Para desactivar el modo anticongelación: simplemente debe pulsar el botón de nuevo.
Nombres y funciones de los indicadores en el mando a distancia
auto cool dryheatfan
sleep lock run
SET TEMP.TIMER ONOFF
fig. 2
2
1
3
4
5
6
7
5
11
5
10

1312
1.2 Pulse de nuevo el botón iTimer on para programar la hora de inicio deseada.
1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando
a distancia transmita la señal al aire acondicionado.
2. Programar la hora de PARADA.
2.1 Pulse el botón j. Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previa-
mente programada. Ahora podrá programar de nuevo la hora de PARADA.
2.2 Pulse el botón jTimer off de nuevo para programar la hora de parada.
2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando
a distancia transmita la señal al aire acondicionado.
Ejemplo de configuración del temporizador
Para poner en marcha el acondicionador de aire en 6 horas:
1. Pulse el botón TIMER ON. Se mostrarán la última hora de puesta en marcha confi-
gurada y la señal ”h” en el área de pantalla.
2. Pulse el botón TIMER ON y configure el valor ”6:0h”.
3. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura
de nuevo. El indicador ”TIMER ON” permanecerá encendido y la función quedará
activada.
Start
Off
6h
TIMERON
Temporizador combinado
(configuración simultánea de los temporizadores de ENCENDIDO y APAGADO)
TIMER OFF --> TIMER ON
(Encendido --> Parada --> Puesta en marcha)
Esta función resulta útil si desea que el acondicionador de aire se detenga después
de haberse ido a dormir y vuelva a ponerse en marcha de nuevo al levantarse por la
mañana o al volver a
On
Stop
2hSet
On
10 h
TIMERONOFF
Ejemplo:
Para que el acondicionador de aire se detenga 2 horas después de la configuración y vuelva a ponerse en
marcha 10 horas después de la configuración:
1. Pulse el botón TIMER OFF.
2. Pulse de nuevo el botón TIMER OFF y configure el valor 2.0h en la pantalla TIMER OFF.
3. Pulse el botón TIMER ON.
4. Pulse de nuevo el botón TIMER ON y configure el valor 10h en la pantalla TIMER ON.
5. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador
TIMER ON OFF permanecerá encendido y la función quedará activada.
G
¡ATENCIÓN!
• Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada
incrementará en 0,5hr (si la hora programada mostrada es inferior a 10 horas) o en 1 hora (si la
hora programada es 10 horas o más).
• Para cambiar la hora Timer on/off, simplemente pulse el botón correspondiente del
TEMPORIZADOR y programe la hora de nuevo.
• El tiempo programado es tiempo relativo. Es la hora programada basada en el retardo de la
hora actual.
Funcionamiento AUTOMÁTICO
Cuando el aire acondicionado está listo para ser usado (compruebe que la unidad esté enchufada y que el
suministro eléctrico se encuentre disponible), pulse el botón de alimentación y el piloto de FUNCIONAMIENTO
del panel de visualización comenzará a parpadear.
1. Utilice el botón de selección Mode para seleccionar el modo AUTO.
2. Pulse el botón + o - para ajustar la temperatura ambiente deseada.
3. Pulse el botón On/off para iniciar el funcionamiento del aire acondicionado. El piloto de
FUNCIONAMIENTO en el panel de visualización de la unidad interior se encenderá. El modo de funcio-
namiento es AUTO. La velocidad del VENTILADOR es controlado automáticamente.
4. Pulse de nuevo el botón On/off para detener el funcionamiento de la unidad.
G
¡ATENCIÓN!
• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL,
FAN, HEAT mediante la detección de la diferencia entre la temperatura ambiente real y la
temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.
Funcionamiento COOL, HEAT y FAN ONLY
1. Si el modo AUTO no le resulta agradable, se puede modificar los ajustes manualmente utilizando los
modos COOL, DRY, HEAT (sólo los modelos con bomba de calor), o FAN ONLY pulsando el botón b.
2. Pulse el botón + o - (cy d) para ajustar la temperatura ambiente deseada.
3. Pulse el botón e Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón a On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar
según sus ajustes. Pulse de nuevo el botón a On/off para detener el funcionamiento de la unidad.
G
¡ATENCIÓN!
El modo FAN ONLY no puede utilizarse para controlar la temperatura. En este modo, sólo se
puede efectuar los pasos 1, 3 y 4.
Funcionamiento en MODO DRY
1. Pulse el botón bMode para seleccionar el modo DRY.
2. Pulse el botón + o - (cy d) para ajustar la temperatura.
3. Pulse el botón a On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar
en el modo DRY. Pulse de nuevo el botón aOn/off para detener el funcionamiento de la unidad.
G
¡ATENCIÓN!
Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente
real, el aire acondicionado, si se encuentra en el modo DRY, funcionará en muchas ocasiones sin
poner en marcha los modos COOL y FAN.
Funcionamiento TEMPORIZADOR
Pulse el botón Timer on/off (iy j) para programar la hora de encendido y de apagado del aparato. El
rango de tiempo seleccionable es de 0,5 a 24 horas.
1. Programar la hora de INICIO.
1.1 Pulse el botón iTimer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente
programada. La abreviatura ”h” aparecerá en el panel de visualización. Ahora podrá programar de
nuevo la hora de INICIO.
5
13
5
12

1514
GAJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE
• Ajuste la dirección del caudal de aire correctamente, de lo contrario puede
sentirse incómodo y tener una temperatura no homogénea.
• Ajuste la aleta horizontal con el botón h en el mando a distancia.
• Ajuste la aleta vertical manualmente.
Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)
El aire acondicionado ajusta automáticamente la dirección del caudal de aire hor
zontal en función del modo de funcionamiento activado.
Cómo configurar la dirección del caudal de aire horizontal
Esta operación debe realizarse cuando la unidad está funcionando. Mantenga presio-
nado el botón hAIR DIRECTION del mando a distancia para desplazar la aleta en la
dirección deseada.
• Ajuste la dirección del caudal de aire horizontal según la posición deseada.
• Al encender de nuevo el aire acondicionado, el caudal de aire horizontal
quedará automáticamente en la dirección en la que se ha ajustado la aleta
pulsando el botón AIR DIRECTION.
Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)
Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda
o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado
está funcionando y la aleta vertical se encuentra en posición, mueva la
palanca hacia la posición deseada.
¡CUIDADO!
No toque el ventilador detrás de la aleta vertical.
Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)
Esta operación debe realizarse cuando la unidad está funcionando.
• Pulse el botón g SWING del mando a distancia.
• Para parar la función, pulse de nuevo el botón g SWING. Pulse el botón h AIR DIRECTION para det ner
la aleta en la posición deseada.
ATENCIÓN
• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no
está funcionando (también si el TIMER ON está programado).
• No dejar el aire acondicionado durante largos períodos de tiempo con el caudal dirigido hacia
abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede
formar condensación en la superficie de la aleta horizontal (goteo).
• No mueva manualmente la aleta horizontal, sino utilice siempre el botón AIR DIRECTION ó
SWING. Si desplaza esta aleta manualmente, puede que no funcione debidamente. Si la aleta
horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo
en marcha.
• Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada,
es posible que la aleta horizontal quede inmóvil durante unos 10 segundos.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.
ADVERTENCIA
• Evite que se derramen líquidos sobre el mando a distancia.
• No exponga el mando a distancia a la luz directa del sol o a fuentes de calor.
• Si el receptor de la señal de infrarrojos de la unidad interior está expuesto a la luz directa del
sol, puede que el aparato de aire acondicionado no funcione correctamente.
EOPERACIÓN MANUAL (SIN CONTROL REMOTO)
Cómo operar su unidad sin el control remoto.
En caso de que su control remoto no funcione, su unidad puede operarse manualmente con el botón
CONTROL MANUAL ubicado en la unidad interior. Tenga en cuenta que la operación manual no es una
solución a largo plazo, y que se recomienda encarecidamente operar la unidad con su control remoto.
G
ANTES DE LA OPERACIÓN MANUAL
La unidad debe apagarse antes de la operación manual.
Para operar su unidad manualmente:
1. Ubique el botón CONTROL MANUAL en el panel lateral derecho de la unidad.
2. Presione el botón MANUAL CONTROL una vez para activar el modo FORCED
AUTO.
3. Presione el botón MANUAL CONTROL nuevamente para activar el modo FORCED
COOLING.
Page 11 
How to operate your unit without
the remote control
In the event that your remote control fails to
work, your unit can be operated manually with
the MANUAL CONTROL button located on
the indoor unit. Note that manual operation is
not a long-term solution, and that operating
the unit with your remote control is strongly
recommended.
BEFORE MANUAL OPERATION
Unit must be turned off before manual
operation.
To operate your unit manually:
1. Locate the MANUAL CONTROL button on
the right-hand side panel of the unit.
2. Press the MANUAL CONTROL button one
time to activate FORCED AUTO mode.
3. Press the MANUAL CONTROL button again
to activate FORCED COOLING mode.
4. Press the MANUAL CONTROL button a third
time to turn the unit off.
Manual Operation (Without Remote) 2
CAUTION
Manual Operation
(Without Remote)
Manual control button
The manual button is intended for testing
purposes and emergency operation only. Please
do not use this function unless the remote control
is lost and it is absolutely necessary. To restore
regular operation, use the remote control to
activate the unit.
4. Presione el botón MANUAL CONTROL por tercera vez para apagar la unidad.
¡CUIDADO!
El botón manual está destinado a fines de prueba y operación de emergencia solamente. No
use esta función a menos que se pierda el control remoto y sea absolutamente necesario. Para
restablecer el funcionamiento normal, use el control remoto para activar la unidad.
FFUNCIONAMIENTO ÓPTIMO
Para un rendimiento óptimo, proceda como sigue:
• Ajuste correctamente la dirección del caudal de aire de manera que no esté dirigido hacia las personas.
• Ajuste la temperatura para conseguir al nivel de confort deseado. Evite poner la unidad a temperaturas
extremadamente altas.
• Cierre las puertas y ventanas para alcanzar el efecto deseado.
• No coloque ningún objeto cerca de la entrada o salida del aire; ya que la eficacia de la unidad podría
verse reducida y llegar a detenerse. Asegúrese de que no haya obstáculos que bloquean el caudal de
aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar
libremente el aire acondicionado.
• Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio quedará reducido el rendimiento de
calefacción o de refrigeración. Es aconsejable limpiar el filtro cada dos semanas.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.
5
15
5
14
Palanca

1716
IMANTENIMIENTO
G
ADVERTENCIA
Antes de proceder a la limpieza, apagar el aire acondicionado y
desconectarlo de la alimentación eléctrica.
Limpieza de la unidad interior y del mando a distancia
G
ATENCIÓN
• Utilice un paño seco para limpiar la unidad interior y el mando a
distancia.
• Puede utilizar un paño húmedo con agua fría para la unidad interior
en caso de que esté muy sucia.
• El panel frontal de la unidad interior se puede quitar y limpiar con
agua. Después, secar con un paño.
• No utilice paños tratados químicamente o plumeros para limpiar la
unidad.
• No utilice bencina, disolventes, polvo abrasivo o disolventes similares
para la limpieza de la unidad. Estos productos pueden ocasionar
grietas o deformaciones en la superficie de plástico.
Limpieza del filtro de aire
Un filtro de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos
semanas.
1. Levante el panel de la unidad interior hasta que este quede fijo [sonará un clic
de enganche].
2. Tome el filtro de pantalla por la palanca y levántelo con cuidado para extraerlo
de su portador y tire del filtro hacia abajo.
3. Extraiga el filtro de pantalla de la unidad interior.
• Limpie el filtro de pantalla cada dos semanas.
• Limpie el filtro de pantalla con una aspiradora o con agua.
4. El filtro de carbón activo de color negro no se puede limpiar. Si el filtro se
ensucia, simplemente dejará de filtrar olores desagradables. Será momento
entonces de sustituir el filtro por otro nuevo (puede adquirirlo a través de su
distribuidor). Se aconseja cambiar el filtro dos veces por temporada.
5. El filtro HAF 3M de color verde presentará señas claras de suciedad en su
superficie e interior cuando se encuentre sucio. No es posible limpiar el filtro
si se encuentra sucio; en tal caso, deberá ser sustituido por otro nuevo (puede
adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces
por temporada.
Filtro nuevo Se recomienda cambiar el filtro
6. Una vez instalados de nuevo el filtro de carbón activo y el filtro HAF 3M en el
soporte de filtros del filtro de cortina, será posible volver a instalar el filtro de
cortina en el acondicionador de aire.
7. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y
HFUNCIONAMIENTO DEL AIRE ACONDICIONADO
1
1
1
1
FUNCIONAMIENTO AUTOMÁTICO
• Si se programa el aire acondicionado en el modo AUTO (botón del mando
a distancia), seleccionará automáticamente los modos de REFRIGERACIÓN,
CALEFACCIÓN o SÓLO VENTILADOR en función de la temperatura programada y
de la temperatura ambiente.
• El aire acondicionado controla automáticamente la temperatura ambiente mante-
niéndola próxima a la temperatura programada por el usuario.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.
SLEEP/FUNCIONAMIENTO ECONÓMICO
• Si mantiene oprimido durante segundos el botón SLEEP en el modo de
REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado aumentará
(refrigeración) o bajará (calefacción) automáticamente 1ºC por hora por
un período de 2 horas. Y permanece en el mismo estado durante 5 horas.
Transcurridas 5 horas, la unidad se detiene. La velocidad del ventilador es con-
trolada automáticamente.
FUNCIONAMIENTO DE DESHUMIDIFICACIÓN
• El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de
deshumidificación basada en la diferencia entre la temperatura programada y la temperatura ambi-
ente.
• Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente
el aparato en modo de refrigeración o sólo ventilador. El control de la velocidad del ventilador es
automático.
• En funcionamiento normal de refrigeración, el aire acondicionado también deshumidificará el aire.
G
ATENCIÓN
Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente
bajará. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad
absoluta en la habitación bajará en cualquier caso, en función de la cantidad de humedad
producida en la habitación (cocinando, personas presentes, etc.).
5
17
5
16
Producto
de
limpieza No
Disolvente
Filter handle
Pulse el botón Sleep
Pulse el botón Sleep
REFRIGERACIÓN
CALEFACCIÓN
AFFUGTNING
Tempera
tura pro-
gram-
ada
1 hora 1 hora
1 hora 1 hora
Tempera
tura pro-
gram-
ada
Temperatura programada
Tiempo
Temper
atura
ambien
te

1918
C) Calefacción a baja temperatura.
Descongelación
• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura
exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor
del aire acondicionado.
• En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza
automáticamente a descongelar.
• El tiempo de descongelación varía de 4 a 10 minutos según la temperatura exterior y la cantidad de
escarcha acumulada en la unidad exterior.
2. Salida de condensado blanco de la unidad interior.
• En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de tem-
peratura entre el aire de entrada y de salida en un local con una humedad ambiente elevada.
• El vapor blanco se genera debido a la humedad que se genera en el proceso de descongelación y a
partir del momento que la unidad vuelve al modo de CALEFACCIÓN tras descongelarse.
3. El aire acondicionado emite un ligero ruido.
• Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un
silbido. Se trata del sonido del refrigerante que circula o se detiene.
• Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un
chirrido causado por la expansión térmica y por la contracción de las partes de plástico dentro de la
unidad, al variar la temperatura.
• Cuando la aleta horizontal vuelve a su posición original después de la nueva puesta en marcha, justo
después de una parada, también se produce un sonido.
4. Expulsión de polvo de la unidad interior.
• Esto es normal si el aire acondicionado no ha sido utilizado durante un largo período de tiempo o
cuando utilice la unidad por primera vez.
5. La unidad interior emana un olor peculiar.
• La unidad interior emana los olores procedentes del material de construcción, de los muebles o del
humo.
6. El aire acondicionado pasa de los modos de sólo VENTILACIÓN al modo de REFRIGERACIÓN o de
CALEFACCIÓN
• Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondi-
cionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de sólo
VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de
REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.
7. Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere
agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta
horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.
8. Modo de calefacción
• El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior
que no tiene defectos.
8. Vuelva a colocar el filtro de aire.
9. Introduzca la parte superior del filtro en la unidad, procurando que los bordes
izquierdo y derecho queden perfectamente alineados y coloque el filtro en
posición.
Mantenimiento
Si se va a dejar la unidad inactiva durante un largo período de tiempo, proceda como sigue:
1. Deje el ventilador en funcionamiento durante aproximadamente 6 horas para que la unidad se seque
por la parte interior.
2. Apague el aire acondicionado y desconéctelo de la red eléctrica. Si utiliza el modelo S(C)3748, inter-
rumpa el suministro eléctrico. Saque las pilas del mando a distancia.
3. La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos trabajos que-
dan reservados a un técnico cualificado.
Controles a realizar antes de la puesta en servicio
• Comprobar que los cables no están dañados o desconectados.
• Comprobar que el filtro está instalado.
• Comprobar que la salida y entrada de aire no están obstruidas después de un largo período de inacti-
vidad.
ATENCIÓN
• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los
componentes metálicos pueden causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que puede afectar el aislamiento
provocando un choque eléctrico.
• Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automático
están apagados.
JINFORMACIÓN SOBRE EL FUNCIONAMIENTO
Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:
1. Protección del aire acondicionado.
Protección del compresor
• Una vez se ha parado el compresor, tardará 3 minutos para volver a encenderse.
Aire anti-frío
• La unidad está protegida de manera que no expulse aire frío en el modo CALEFACCIÓN cuando el inter-
cambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada
no ha sido alcanzada.
A) Cuando la calefacción acaba de activarse.
B) Descongelación.
5
19
5
18

2120
La unidad no enfría o
no calienta de manera
adecuada a pesar de
que el aire sale del
aire acondicionado
Configuración de la temperatura
inadecuada.
Programar la temperatura correctamente.
Para más información, consultar el
capítulo D “Funcionamiento del mando a
distancia”.
El filtro de aire está atascado. Limpiar el filtro de aire.
Las puertas o las ventanas en la habitación
están abiertas. Cerrar las puertas y las ventanas.
La salida o entrada de aire de la unidad
interior o exterior está obstruida.
Eliminar las obstrucciones y volver a poner
en marcha la unidad.
La protección del compresor (de 3
minutos) está activada. Esperar.
La unidad exterior está descongelando.
No es posible cambiar
la velocidad del
ventilador
El aire acondicionado se encuentra en el
modo automático. La velocidad del ventilador sólo se puede
cambiar en los modos HEAT, COOL y FAN.
El aire acondicionado se encuentra en el
modo de deshumidificación.
El indicador de la
temperatura no queda
mostrada
El aire acondicionado se encuentra en el
modo de ventilación.
No es posible programar la temperatura
en el modo de ventilación.
Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e
indique el modelo de la unidad.
G
¡ATENCIÓN!
La reparación queda reservada a un técnico cualificado.
LGARANTÍA
El aire acondicionado tiene una garantía de 48 meses para el compresor y 24 meses de otros componentes
a partir de la fecha de adquisición. A este efecto rigen las siguientes condiciones:
1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.
3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no
originales o terceros hayan efectuado reparaciones en el aparato.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instruccio-
nes de uso o por negligencia.
7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán
siempre por cuenta del comprador.
8. Los daños, provocados por no usar los filtros adecuados, no están cubiertos por la garantía.
9. Pérdida de refrigerante y/o rotura por causa de una (des)conexión incorrecta de las unidades y/o una
(des)conexión de las unidades por una persona no cualificada no entra en la garantía de este aparato.
Daños a las unidades montadas, conectadas y/o desconectadas sin seguir las normas y legislaciones y/o
no seguir las instrucciones de este manual tampoco entran en garantía.
Consulte a su proveedor para reparaciones si estas instrucciones no le indican la solución. Asegúrense que
en el caso de tener que desconectar el aparato, esto siempre se haga por una persona cualificada y autori-
zada y según las normas y legislaciones de su país.
durante el funcionamiento en modo de calefacción. Cuando la temperatura exterior desciende, el calor
que absorbe el aire acondicionado baja conformemente.
9. Función de rearranque automático.
• Una interrupción de corriente durante el funcionamiento causa la parada inmediata del aire acondicio-
nado. El aire acondicionado está equipado con una función de rearranque automático. Cuando la cor-
riente de alimentación queda restablecida, la unidad vuelve a arrancar automáticamente conservando
todos los valores programados anteriormente en la función de memoria.
10. Detección de fugas de refrigerante
• Este equipo de aire acondicionado incluye un sistema de detección de fugas de refrigerante. Cuando
la unidad exterior detecta la escasez de refrigerante, el equipo de aire acondicionado detiene su fun-
cionamiento y la unidad interior muestra la alarma EC en pantalla. Si su unidad emite esta alarma, no
reinicie el equipo de aire acondicionado y póngase en contacto con su proveedor.
KLOCALIZACIÓN DE AVERÍAS
Problemas y Soluciones
G
FALLO
Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte
la unidad de la red eléctrica y póngase en contacto con su distribuidor.
• El fusible se funde o el interruptor automático salta a menudo.
• Ha entrado agua o algún objeto en el interior de la unidad.
• El mando a distancia no funciona o no funciona correctamente.
• Otras situaciones anormales.
Problema Causa Solución
La unidad no arranca
Corte de alimentación eléctrica. Esperar que se restablezca la alimentación
de corriente.
Unidad puede estar desenchufada.
Comprobar que la clavija está
correctamente enchufada en la toma de
corriente.
El fusible está fundido. Cambiar el fusible / reiniciar el relé /
reiniciar el interruptor automático.
Las pilas del mando están descargadas. Cambiar las pilas.
La distancia del mando a distancia al
receptor de la unidad interior es más de 6
/7 metros, hay obstáculos entre el mando
a distancia y el receptor.
Reducir la distancia. Quitar eventuales
obstáculos. Orientar el mando a distancia
hacia el receptor en la unidad interior.
El tiempo programado con el
temporizador no es correcto.
Esperar, o borrar la programación del
temporizador.
La unidad detiene, y
no vuelve a iniciar, su
funcionamiento
Posible falta de refrigerante Contacte con su proveedor
5
21
5
20

2322
No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedo-
res e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa
vigente y contacte con la administracion correspondiente para obtener informacion acerca de las
instalaciones de recogida disponibles. Si algun dispositivo electronico se desecha en un vertedero o
basurero no adecuado, alguna sustancia peligrosa podria filtrarse en la tierra y aparecer posterior-
mente en la cadena de alimentacion, pudiendo danar su estado de salud. Al sustituir un electrodo-
mestico o dispositivo electronico por un modelo nuevo, el establecimiento minorista esta obligado
por ley a recoger y desechar adecuadamente dicho dispositivo sin carga economica alguna para el
cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye
o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente
ya que son dañinas para el medio ambiente.
Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el
Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con
formación al respecto.
Este equipo contiene el refrigerante R410A en la cantidad indicada en la tabla arriba expuesta. No dejar
emitir R410A en la atmósfera. R410A es un gas fluorado de invernadero con un potencial de calentamiento
global (GWP) = 2088.
Internet:
Para una mayor comodidad se puede bajar la última versión del manual de instrucciones de uso y/o manual
de servicios en www.qlima.com
5
23
5
22
MESPECIFICACIONES TÉCNICAS
* EN 14511/EN 14825
** A título indicativo
*** Deshumidificación con 32°C, HR del 80%
**** EN 12108-2008
Modelo S 5025 S 5032 S 5048 SC 5025 SC 5032 SC 5048 SC 4125 SC 4132 SC 4148
Tipo de aire acondicionado
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Aire acondicionado
mural
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Aire acondicio-
nado mural
Capacidad de refrigeración nom.
(min - máx) *
W
2668 (1172 -
3311)
3593 (1260 -
4455)
5426 (1905 -
6125)
2637 (1232 -
3350)
3517 (1323 -
4467)
4689 (1729 -
5451)
2637 (1232 -
3350)
3517 (1323 -
4467)
4689 (1729 -
5451)
Clase EE * A++ A++ A++ A++ A++ A++ A++ A++ A++
SEER * 6,7 6,7 6,8 6,5 6,1 6,1 6,5 6,1 6,1
Capacidad de calefacción nom. (min
- max) *
W
2325 (820 -
3722)
2593 (1067 -
4865)
4126 (1427 -
6741)
2340 (850 -
3453)
2600 (1910 -
4877)
3800 (1260 -
6000)
2340 (850 -
3453)
2600 (1910 -
4877)
3800 (1260 -
6000)
Rendimiento calor A+ A+ A+ A+ A+ A+ A+ A+ A+
SCOP * 4,1 4,2 4,1 4,0 4,1 4,0 4,0 4,1 4,0
Capacidad deshumdificación ** / *** L / 24 h 27 33 49 27 33 49 27 33 49
Consumo eléctrico refrigeración kW 0,82 1,15 1,64 0,77 1,26 1,85 0,77 1,26 1,85
Consumo eléctrico calefacción kW 0,81 1,06 1,59 0,93 1,12 1,48 0,93 1,12 1,48
Consumo anual de energía refrigeración
/ calefacción
kWh 138 / 784 183 / 857 279 / 1363 134 / 819 185 / 910 269 / 1330 134 / 819 185 / 910 269 / 1330
Potencia consumida V / Hz / Ph
220-240˜ /
50 / 1
220-240˜ /
50 / 1
220-240˜ /
50 / 1
220-240˜ /
50 / 1
220-240˜ / 50 / 1 220-240˜ / 50 / 1 220-240˜ / 50 / 1 220-240˜ / 50 / 1 220-240˜ / 50 / 1
Consumo eléctrico calefacción / refri-
geración
A 3,5 / 3,5 5,0 / 4,6 7,1 / 6,9 3,2 / 4,0 5,5 / 4,8 6,8 / 7,1 3,2 / 4,0 5,5 / 4,8 6,8 / 7,1
Corriente máxima A 9,5 10 13 10 10 13 10 10 13
Caudal de aire ** m3/h 472/360/254 563/497/224 810/720/540
486/433/329/200 560/500/320/220 810/720/540/320 486/433/329/200 560/500/320/220 810/720/540/320
Para habitaciones de hasta** m3 60 - 85 80 - 100 125 - 145 60 - 85 80 - 100 125 - 145 60 - 85 80 - 100 125 - 145
Regiones adecuadas W / A / C W / A / C W / A / C W / A / C W / A / C W / A / C W / A / C W / A / C W / A / C
Tipo de compresor de rotación de rotación de rotación de rotación de rotación de rotación de rotación de rotación de rotación
Velocidades del ventilador 4 4 4 4 44444
Termostato ºC 17 - 30 17 - 30 17 - 30 17 - 30 17 - 30 17 - 30 17 - 30 17 - 30 17 - 30
Mandos manual / mecánico / electrónico Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distancia
electrónico
Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distan-
cia electrónico
Mando a distancia Sí / No
SSS S SSSSS
Filtro de aire tipo(s) Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Malla, Carbono
activo, 3M HAF
Tipo de refrigerante / contenido
K / g R410a / 800 R410a / 950 R410a / 1350 R410a / 830 R410a / 980 R410a / 1480 R410a / 830 R410a / 980 R410a / 1480
Refrigerante GWP 2088 2088 2088 2088 2088 2088 2088 2088 2088
CO2equivalente tonnes
1,670 1,984 2,819 1,733 2,046 3,090 1,733 2,046 3,090
Diámetro tubo refrigerante Líquido - Gas mm 6.35 / 9.52 6.35 / 9.52 6.35 / 12.7 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52
Presión aspiración / descarga (max) bar
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
7 / 22 (10.5
/ 34)
Dimensiones unidad interior (an x al x p) mm 717x193x302 805x193x302 964x222x325 717x193x302 805x193x302 964x222x325 717x193x302 805x193x302 964x222x325
Dimensiones unidad exterior (an x al x p) mm 770x300x555 800x333x554 800x333x554 770x300x555 800x333x554 800x333x554 770x300x555 800x333x554 800x333x554
Peso neto unidad interior kg 6,8 7,7 10,8 13,1 13,6 16,7 13,1 13,6 16,7
Peso neto unidad exterior kg 27,4 29,1 35,1 26,8 29,8 35,2 26,8 29,8 35,2
Peso bruto unidad interior kg 9,3 10,2 14,2 18,3 18,7 22,2 18,3 18,7 22,2
Peso bruto unidad exterior kg 29,8 31,9 37,9 29,3 32,4 38 29,3 32,4 38
Nivel sonoro unidad interior **** dB(A) 40 41 42,5 40 41 42,5 40 41 42,5
Nivel sonoro unidad exterior **** dB(A) 55 56 56 56 57,5 56,5 56 57,5 56,5
Unidad interior de presión sonora
(bajo) ****
dB 22 23 24 20 21 25 20 21 25
Clase de protección unidad interior IP IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 IPX0
Clase de protección unidad exterior IP IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Fusible
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT
T-20A/250VAC-
T-P-HT

2524
3
SOMMAIRE
A. CONSIGNES DE SÉCURITÉ
B. DÉSIGNATION DES PIÈCES
C. TEMPÉRATURE DE FONCTIONNEMENT
D. UTILISATION AVEC TÉLÉCOMMANDE
E. FONCTIONNEMENT MANUEL (SANS TÉLÉCOMMANDE)
F. UTILISATION OPTIMALE
G. RÉGLER L’ORIENTATION DU FLUX D’AIR
H. FONCTIONNEMENT DU CLIMATISEUR
I. ENTRETIEN
J. CONSEILS D’UTILISATION
K. RÉSOUDRE LES PANNES
L. CONDITIONS DE GARANTIE
M. SPECIFICATIONS TECHNIQUES
LISEZ CE MANUEL
Ce manuel vous propose de nombreux conseils pour utiliser et entretenir cor-
rectement votre climatiseur. Vous trouverez les réponses aux problèmes les plus
fréquents dans le chapitre ‘Résoudre les pannes’. En cas de problème, consultez
d’abord le chapitre J “ Résoudre les pannes ”. Il vous évitera d’appeler inutilement
le service de réparation.
3
1. LISEZ LES INSTRUCTIONS AVANT LA PREMIÈRE UTILISATION.
2. EN CAS DE DOUTE, DEMANDEZ CONSEIL À VOTRE DISTRIBUTEUR.
Madame, Monsieur,
Toutes nos félicitations pour l’achat de votre climatiseur Qlima. Vous venez d’acquérir un
produit de qualité dont vous pourrez profiter pendant de longues années, à condition de
l’utiliser de façon adéquate.
Pour assurer une durée de vie optimale à votre climatiseur, nous vous invitons à lire
d’abord ce manuel d’installation.
Vous bénéficiez de 2 ans de garantie sur le matériel et les défaults de fabrication et 4 ans
de garantie sur le compresseur de l’appareil.
Nous vous souhaitons de bien profiter de votre climatiseur.
Cordiales salutations,
PVG Holding b.v.
Service Clients
25
24

2726
3
Si vous avez des doutes sur la compatibilité de l’appareil,
faites vérifier l’installation électrique par un professionnel.
• Cet appareil est fabriqué selon les normes de sécurité CE.
Soyez cependant prudent lors de son utilisation, comme
avec tout autre appareil électrique.
• Ne bouchez jamais l’entrée et la sortie d’air.
• Ne mettez jamais l’appareil en contact avec des produits
chimiques.
• Ne vaporisez jamais d’eau sur l’appareil. Ne le trempez
jamais dans l’eau. Mettre l’unité hors tension et débran-
cher l’alimentation électrique si de l’eau pénètre dans
l’unité intérieure.
• N’enfilez pas les doigts ou un objet dans les ouvertures de
l’appareil.
• Ne branchez jamais l’appareil sur une rallonge électrique.
Si vous ne disposez pas de prise de courant avec mise à la
terre, faites assurer l’installation par un électricien agréé.
• Toute réparation et/ou maintenance doit être exclusive-
ment effectuée par un technicien agréé ou votre distribu-
teur. Pour l’utilisation et l’entretien de l’appareil, prière
de suivre les instructions indiquées dans le manuel.
• Toujours couper l’alimentation lorsque l’appareil est inu-
tilisé.
• Pour allumer ou éteindre l’appareil, utilisez le bouton
marche/arrêt sur le climatiseur ou sur la télécommande.
Ne tirez pas sur la prise électrique pour l’éteindre.
• N’ouvrez pas le climatiseur lorsqu’il est en marche. Coupez
l’alimentation électrique avant d’ouvrir l’appareil.
• Débranchez toujours la fiche de la prise, ou coupez l’ali-
mentation électrique lors du nettoyage du climatiseur ou
lors de son entretien.
• Ne placez jamais de brûleur à gaz, fours, cuisinières sur la
trajectoire du flux d’air.
• Si vous avez les mains mouillées, n’appuyez pas sur les
boutons de l’appareil et ne le manipulez pas.
A CONSIGNES DE SECURITE
Installez cet appareil uniquement s’il est conforme à la
législation, aux ordonnances et aux normes locales et natio-
nales. Ce produit a été conçu pour être utilisé comme clima-
tiseur dans des maisons résidentielles, et il doit être utilisé
uniquement dans des endroits secs, dans des conditions
domestiques normales et en intérieur, dans un séjour, une
cuisine ou un garage. Cet appareil est conçu uniquement
pour une prise de courant avec mise à la terre, avec une ten-
sion de raccordement de 220-240 V~ / 50 Hz. Les modèles
4.8kW doivent être branchés directement sur le réseau élec-
trique par le câble d’alimentation.
IMPORTANT
• L’appareil DOIT être branché sur une prise reliée
à la terre. Si la prise électrique n’est pas reliée à
la terre, ne branchez pas l’appareil. La prise doit
toujours rester facile d’accès une fois que l’appareil
est branché. Lisez et respectez soigneusement ces
instructions.
• Ce climatiseur contient un réfrigérant et peut être
classé comme équipement pressurisé. A ce titre, il
est obligatoire de faire installer et entretenir son
appareil par un professionnel agréé. Le climatiseur
doit être inspecté et entretenu par un professionnel
agréé une fois par an. La garantie ne couvre pas les
dégâts causés par une utilisation ne respectant pas le
mode d’emploi, ou suite à des négligences.
Avant de brancher l’appareil, vérifiez si:
• La tension de raccordement est bien la même que celle
indiquée sur la plaque signalétique de l’appa-reil,
• La prise et l’approvisionnement en courant sont bien
adaptés à l’appareil,
• La fiche électrique rentre bien dans la prise de contact,
• L’appareil est bien posé sur une surface plane et stable.
3
27
26

2928
4
2
1
5
6
7
8
3
122 3456
3
Remarque concernant les Gaz Fluorés
1. Cet appareil de climatisation contient des gaz fluorés. Pour plus d’informations sur le type de gaz et
la quantité, veuillez vous reporter à l’étiquette correspondante sur l’appareil.
2. L’installation, le service, l’entretien et la réparation de cet appareil doivent être effectués par un
technicien certifié.
3. La désinstallation du produit et le recyclage doivent être effectués par un technicien certifié.
4. Si le système possède un système de détection des fuites, il doit vérifier qu’il n’y a pas de fuites au
moins tous les 12 mois.
5. Lorsque l’unité est vérifiée contre les fuites, la conservation des enregistrements de tous les contrôles
est fortement recommandée.
6. Cet appareil de climatisation est une unité hermétique qui contient des gaz fluorés.
BDESIGNATION DES PIECES
UNITÉ INTÉRIEURE Unité intérieure
aFiltre à air (derrière le panneau frontal)
bPanneau frontal
cSortie d’air
dÉcran
eTélécommande (pour plus de détails
sur l’utilisation, voir chapitre D)
UNITÉ EXTÉRIEURE Unité extérieure
fLiaisons frigorifiques, tuyau d’évacuation
(liaisons frigorifiques non fournis pour
modèle S(C)5xxx & S(C)41xx)
gEntrée d’air (latérale et arrière)
hSortie d’air
G
NOTE!
Toutes les images de ce manuel et sur l’emballage ne sont pas contractuelles, elles ont
uniquement une fonction d’illustration. Votre climatiseur peut être différent de celui des
illustrations.
• Notez que l’unité extérieure émet un bruit de fonctionne-
ment. L’utilisateur a la responsabilité de vérifier si l’appa-
reil est en parfaite conformité avec la législation locale.
• Cet appareil n’est pas conçu pour des utilisateurs (y com-
pris les enfants) qui présentent un handicap moteur,
mental ou sensoriel, ou qui manquent d’expérience et de
connaissances, sauf s’ils sont surveillés par une personne
responsable de leur sécurité.
• Surveillez les enfants présents, ils ne doivent en aucun cas
jouer avec l’appareil.
• Il est recommandé de ne pas rester dans la trajectoire du
flux d’air.
• Ne buvez jamais l’eau de condensation du climatiseur.
• N’apporter aucune modification à l’appareil.
• Si le câble d’alimentation est endommagé, il doit être rem-
placé par le fabricant, son service après vente ou des per-
sonnes de qualification similaire afin d’éviter un danger.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans et des personnes aux capacités physiques, senso-
rielles ou mentales réduites, ou manquant d’expérience
et de connaissances ; il faut pour cela leur avoir fourni un
encadrement ou des consignes à propos de l’utilisation
sécurisée de l’appareil et leur avoir expliqué clairement
les dangers potentiels. Ne pas laisser les enfants jouer
avec l’appareil. Les enfants ne doivent pas être chargés
du nettoyage et de l’entretien de l’appareil sauf s’ils sont
encadrés.
ATTENTION!
• N’utilisez jamais l’appareil si le cordon
électrique, la fiche électrique, le
caisson ou le tableau de contrôle sont
endommagés.
• Le non respect des instructions peut
mener à une annulation de la garantie
de l’appareil.
3
29
28

3130
3
DUTILISATION AVEC TELECOMMANDE
G
NOTE!
• Orientez toujours la télécommande vers le récepteur de signal de l’unité intérieure. Aucun
obstacle ne doit se trouver entre la télécommande et le récepteur, sinon le signal émis
par la télécommande ne sera pas reçu par le récepteur et l’appareil ne fonctionnera pas
correctement.
• La distance maximum à respecter entre la télécommande et le récepteur est de 6 à 7 mètres.
Présentation des fonctions de la télécommande
4
3
2
8
6
7
12
11
13
15
5
9
10
14
1
SLEEP
FRESH
fig. 1
aBouton On/off:Appuyez sur ce bouton pour mettre l’appareil en marche. Appuyez
à nouveau sur le bouton pour éteindre l’appareil.
bBouton Mode: À chaque pression sur ce bouton, les modes d’utilisation de l’appareil défilent dans
l’ordre suivant. AUTO (Automatique), COOL (Climatisation) DRY (Déshumidification) HEAT
(Chauffage) et FAN (Circulation d’air), comme indiqué ci-dessous:
AUTO COOL DRY HEAT FAN
cBouton + : Appuyez sur ce bouton pour augmenter la température intérieure jusqu’à max. 30ºC.
dBouton - : Appuyez sur ce bouton pour baisser la température intérieure jusqu’à min. 17ºC.
eBouton Fan (Circulation d’air): Ce bouton permet de sélectionner la vitesse de ventilation. À chaque
pression sur ce bouton, les vitesses du ventilateur défilent dans l’ordre suivant: AUTO, LOW (basse),
MED (moyenne) et HIGH (haute). Si vous sélectionnez le mode AUTO ou DRY (Déshumidification), la
vitesse du ventilateur est gérée automatiquement et n’est pas modifiable.
fBouton SLEEP: Appuyez sur ce bouton pour activer l’économiseur d’énergie. Appuyez à nouveau pour le
désactiver. Cette fonction, qui s’utilise seulement en combinaison avec le mode de refroidissement, de chauf-
fage ou automatique (FROID, CHAUD et AUTO), assure l’augmentation de la température paramétrée du
climatiseur de 1°C par heure (en mode FROID) ou baissée (en mode chauffage) pendant les deux premières
heures. Le climatiseur maintiendra ensuite cette température (température paramétrée + ou - 2 degrés) pen-
dant 5 heures. Ensuite l’appareil s’arrêtera automatiquement.
Bouton FRESH: Appuyez longuement pour activer la fonction FRESH.
gBouton Swing (Pivotement des lamelles): Appuyez sur ce bouton pour activer le
mode SWING. Appuyez à nouveau sur le bouton pour désactiver la fonction.
hBouton Air direction: Appuyez sur ce bouton pour modifier l’angle de la lamelle directionnelle. À
chaque pression sur le bouton, l’angle de la lamelle sera modifié de 6 degrés. Si la lamelle se retrouve
INDICATEURS DE FONCTIONS SUR L’ÉCRAN DE L’UNITÉ INTÉRIEURE
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
pendant 3 secondes quand:
• TIMER ON est réglé
• Les fonctions FRESH, SWING, TURBO ou SILENCE sont activées
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
pendant 3 secondes quand:
• TIMER OFF est réglé
• Les fonctions FRESH, SWING, TURBO ou SILENCE sont désactivées
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lors de la décongélation (unités de refroidissement et de chauffage)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lorsque la fonction anti-air froid est activée (unités de refroidissement et de chauffage)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lorsque l’unité est autonettoyante (certaines unités)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lorsque la protection contre le gel est activée (certaines unités)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lorsque la fonction de contrôle sans fil est activée (certaines unités)
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
lorsque la fonction ECO (certaines unités) est activée, l’éclairage
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
s’allume progressivement un par
un comme
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
--
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
--
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
-- régler la température --
Page 6 
Unit Specifications and Features 1
Unit
Specifications
and Features
NOTE:
A guide on using the infrared remote is not included
in this literature package.
Unit Parts
Power Cable (Some Units)
Remote Control
Remote Control
Holder (Some Units)
Louver
Front Panel
Air Filter
(pull out)
Display window
“ ” for 3 seconds when:
• TIMER ON is set
• FRESH, SWING, TURBO, or SILENCE features are turned on
“ ” for 3 seconds when:
• TIMER OFF is set
• FRESH, SWING, TURBO, or SILENCE features are turned off
“ ” when defrosting(cooling & heating units)
“ ” when anti-cold air feature is turned on(cooling & heating units)
“ ” when unit is self-cleaning(some units)
“ ” when freeze protection is turned on(some units)
“ ” when Wireless Control feature is activated(some units)
Display Code
Meanings
In Fan and Dry mode, the unit will display the room temperature.
In other modes, the unit will display your temperature setting.
,
,
“ ” When ECO function(some units) is activated, the
illuminates gradually one by one as --
-- --set temperature-- ...... in one second interval.
...... dans un intervalle d’une seconde
Dans les autres modes, l’appareil affichera votre réglage de température.
En mode Ventilateur et Sec, l’appareil affichera la température ambiante.
CTEMPERATURE DE FONCTIONNEMENT
Les fonctions de climatisation, chauffage et déshumidification sont optimales lorsqu’elles sont utilisées aux
températures extérieures et intérieures suivantes:
Température Mode Climatisation Chauffage Déshumidification
Temp. de la pièce 17ºC - 32ºC 0ºC - 30ºC 10ºC - 32ºC
Temp. extérieure -25ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC
ATTENTION
• Lorsque le climatiseur est utilisé à des températures différentes que celles indiquées ci-dessus,
certains dispositifs de sécurité peuvent s’enclencher, gênant le bon fonctionnement de
l’appareil.
• Si le climatiseur fonctionne dans une pièce dont le taux d’humidité relative est supérieur à
80%, de la condensation peut se former sur la surface de l’appareil. Ouvrez la lamelle verticale
au maximum et mettez le ventilateur en route à la vitesse maximum.
• Pour une efficacité maximum, maintenez portes et fenêtres fermées lorsque votre appareil est
en mode climatisation ou chauffage.
3
31
30

3332
3
Écran
aIndicateur émission de signaux : Ce voyant lumineux s’allume lorsque la télécommande envoie des
signaux au récepteur de l’appareil.
bIndication mode de fonctionnement : Vous pouvez utiliser le bouton MODE pour afficher la fonction
qui est activée: AUTO , COOL [climatisation], DRY [déshumidification], HEAT [chauffage]
(Cette indication n’apparaît pas sur les appareils qui ont uniquement la fonction de climatisation), FAN
[circulation d’air].
cÉcran digital/ minuterie : Cet écran affiche la température programmée (17º C ~ 30ºC). Lorsque la
minuterie est activée (TIMER) les horaires de mise en route/arrêt automatiques [ON/OFF] s’affichent
également. L’écran n’affiche rien lorsque l’appareil est en mode circulation d’air [FAN].
dIndication vitesse de ventilation : Avec le bouton FAN SPEED vous pouvez sélectionner la vitesse du
ventilateur (Auto-Basse - Moyenne - Haute ). La vitesse choisie s’affiche alors sur l’écran. Attention
ceci n’est pas valable en mode AUTO! La vitesse du ventilateur est AUTO lorsque le mode de fonction-
nement est AUTO ou DRY (sec).
eIndication marche/arrêt : Ce symbole s’allume quelques instants lorsque l’appareil est mis en route avec la
télécommande.
fAffichage LOCK : La mention LOCK s’affiche lorsque vous appuyez sur le bouton LOCK. Appuyez à nou-
veau sur le bouton pour l’éteindre.
gAffichage veille : Affiché lors du fonctionnement en veille. Appuyer à nouveau sur le bouton SLEEP
(veille) pour annuler.
G
NOTE!
La figure 2 montre toutes les fonctions qui peuvent s’afficher. Dans la pratique, seules les
fonctions concernées s’affichent sur l’écran.
Utiliser la télécommande
Installer / Changer les piles
Utilisez deux piles alcalines sèches (AAA/LR03).
N’utilisez pas de piles rechargeables.
1. Au dos de la télécommande, ouvrez le couvercle en le faisant coulisser dans le sens de la flèche.
2. Installez les nouvelles piles en veillant à placer les pôles positifs (+) et négatifs (-) dans le bon sens.
3. Remettez le couvercle en place en le faisant coulisser dans sa position d’origine.
G
NOTE!
• Si les piles sont retirées, toute la programmation sera effacée de la télécommande. Après avoir
introduit de nouvelles piles, la télécommande doit être reprogrammée.
• Lorsque vous changez les piles, utilisez des piles du même type. Pour éviter tout
dysfonctionnement de la télécommande utilisez uniquement des piles neuves.
• Retirez les piles de la télécommande si vous ne l’utilisez pas pendant plusieurs semaines. Vous
éviterez ainsi toute fuite des piles qui pourrait endommager la télécommande.
• Dans des conditions normales d’utilisation, une pile a une durée moyenne d’utilisation de 6 mois.
• Changez les piles lorsque l’unité intérieure n’émet plus de bip ou lorsque l’indicateur de
transmission ne s’allume plus.
• N’utilisez jamais simultanément des piles usagées avec des piles neuves. Ne mélangez pas non
plus différents types de piles (par exemple, alcalines et dioxyde de manganèse).
MODE AUTOMATIQUE
dans une position qui affecte le fonctionnement du mode climatisation ou chauffage, l’appareil change
automatiquement sa position. Lorsque vous appuyez sur ce bouton, aucun symbole n’apparaît sur
l’écran de l’appareil.
Bouton Swing(gauche et droite): Appuyez sur ce bouton pour activer le mode SWING. Appuyez à
nouveau sur le bouton pour désactiver la fonction.
iBouton Timer on (Mise en marche minuterie): Appuyez sur ce bouton pour régler l’heure de mise en
route automatique de l’appareil. À chaque pression sur le bouton, vous avancez l’heure par intervalles
de 30 minutes. Lorsque l’écran affiche 10Hr, chaque pression sur le bouton permet d’avancer l’heure
par intervalles de 60 minutes. Pour annuler la fonction, maintenir la pression sur le bouton jusqu’à ce
que 0.0 s’affiche.
jBouton Timer off (Arrêt minuterie): Appuyez sur ce bouton pour régler l’heure d’arrêt automatique de
l’appareil. À chaque pression sur le bouton, vous avancez l’heure par intervalles de 30 minutes. Lorsque
l’écran affiche 10Hr, chaque pression sur le bouton permet d’avancer l’heure par intervalles de 60
minutes. Pour annuler la fonction, maintenir la pression sur le bouton jusqu’à ce que 0.0 s’affiche.
kBouton Reset: En appuyant sur ce bouton, vous pouvez annuler tous les réglages et revenir aux réglages
d’origine.
lBouton TURBO / Bouton Active Clean: En appuyant sur ce bouton alors que l’appareil est en mode
climatisation [COOL], la puissance du climatiseur augmente. Pour désactiver le TURBO, appuyez à nou-
veau sur le bouton. En maintenant ce bouton (au min. 2 sec) l’unité se met en mode entretien du clima-
tiseur. Un processus complet commence pour nettoyer la face interne de l’évaporateur et pour réduire
la multiplication des bactéries. Quand cette fonction est activée tous les réglages de la minuterie sont
annulés. Pour arrêter le mode entretien du climatiseur presser à nouveau ce bouton (au min. 2 sec).
mBouton LOCK: En appuyant sur le bouton LOCK, vous pouvez verrouiller tous les réglages actuels. La
télécommande ne réagit alors qu’au bouton LOCK. Pour désactiver la fonction LOCK, appuyez à nou-
veau sur le bouton.
nBouton LED DISPLAY: En appuyant sur ce bouton, vous pouvez activer l’éclairage de l’écran de la télécom-
mande. L’éclairage s’éteint aut omatiquement si aucune touche n’est enfoncée dans les trente secondes
(ne s’applique pas aux appareils qui ne disposent pas de cette fonction).
oBouton sonore minimum/ prévention anti gel intérieure: Pressez ce bouton pour diminuer le niveau de
pression du son à l’intérieur à 21 dB(A). La vitesse du ventilateur de l’unité intérieure est réduite à son
plus bas niveau. Lorsque vous appuyez sur ce bouton (> 2 secondes), vous activez la fonction « Home
Freezing Prevention ». Dans ce cas, l’unité ignore la température intérieure programmée et la règle
automatiquement sur environ 8 °C. Ceci permet d’éviter la formation de gel dans votre intérieur pen-
dant les périodes froides, à un niveau de consommation le plus bas. Lorsque cette fonction est activée,
le code « FP » s’affiche sur l’écran. Ce bouton peut seulement s’utiliser lorsque le climatiseur est en
mode chauffage. Pour désactiver la fonction « Home Freezing Prevention » : rappuyez sur le bouton.
Nom et fonction des indicateurs sur la télécommande
auto cool dryheatfan
sleep lock run
SET TEMP.TIMER ONOFF
3
fig. 2
2
1
3
4
5
6
7
33
32

3534
3
1. Pour régler l’heure de MISE EN ROUTE .
1.1 Appuyez sur le bouton iTimer on, l’écran de la télécommande affiche ON TIMER, le dernier horaire
de mise en route programmé et le signal “h”. Vous pouvez maintenant programmer le nouvel horaire
de mise en route.
1.2 Appuyez à nouveau sur le bouton iTimer on pour saisir l’horaire de mise en route.
1.3 Une fois l’horaire saisi, la télécommande transmet le signal au climatiseur. L’opération prend une demie
seconde.
2. Pour régler l’heure d’ARRÊT.
2.1 Appuyez sur le bouton jTimer off, l’écran de la télécommande affiche OFF TIMER, le dernier horaire
d’arrêt programmé et le signal “h”. Vous pouvez maintenant programmer le nouvel horaire d’arrêt.
2.2 Appuyez à nouveau sur le bouton jTimer off pour saisir l’horaire d’arrêt.
2.3 Une fois l’horaire saisi, la télécommande transmet le signal au climatiseur. L’opération prend une demie
seconde.
Exemple de réglage de la minuterie
Mise en marche du climatiseur dans 6 heures.
1. Appuyer sur le bouton TIMER ON (minuterie marche), le dernier réglage de l’heure
de début de fonctionnement et le symbole « h » s’affichent à l’écran.
2. Appuyer sur le bouton TIMER ON (minuterie marche) pour afficher « 6:0h ».
3. Attendre une seconde et l’écran numérique affichera à nouveau la température.
Start
Off
6h
TIMERON
Le voyant « TIMER ON » (minuterie marche) reste allumé et cette fonction est activée.
Minuterie combinée
(réglage minuteries ON (marche) et OFF (arrêt) simultanément).
TIMER OFF --> TIMER ON
(On --> Stop --> Start operation) (marche --> arrêt --> opération de démarrage)
Cette fonctionnalité est utile si l’on veut arrêter le climatiseur une fois que l’on
On
Stop
2h Set
On
10 h
TIMERONOFF
s’est couché et le remettre en marche au réveil ou lorsque l’on rentre à son domicile.
Exemple:
Pour arrêter le climatiseur 2 heures après le réglage et le remettre en marche 10 heures après le réglage.
1. Appuyer sur le bouton TIMER OFF (minuterie arrêt).
2. Appuyer à nouveau sur le bouton TIMER OFF (minuterie arrêt) pour afficher 2.0 h sur l’écran TIMER OFF
(minuterie arrêt).
3. Appuyer sur le bouton TIMER ON (minuterie marche).
4. Appuyer à nouveau sur le bouton TIMER ON (minuterie marche) pour afficher 10 h sur l’écran TIMER ON
(minuterie marche).
5. Attendre une seconde et l’écran numérique affichera à nouveau la température. Le voyant TIMER ON OFF
(minuterie marche arrêt) reste allumé et cette fonction est activée.
G
NOTE!
• Si les horaires de mise en route et d’arrêt sont identiques, l’heure d’arrêt sera
automatiquement décalée d’une demie heure (période inférieure à 10Hr) ou d’une heure
(période supérieure à 10Hr).
• Pour modifier l’horaire de la minuterie appuyez sur le bouton TIMER correspondant et
programmez un nouvel horaire.
• La durée de réglage est une durée relative, c.-à-d. cette durée est basée sur un écart de durée
entre la durée réelle et la durée réglée.
Une fois le climatiseur prêt à l’emploi (vérifier si l’unité est branchée et si l’alimentation électrique est dispo-
nible), mettez-le en marche en appuyant sur le bouton. L’indicateur de fonctionnement clignote sur l’écran
de l’unité intérieure.
1. Pour sélectionner le mode AUTO, appuyez sur le bouton Mode.
2. Pour régler la température désirée dans la pièce, appuyez ensuite sur le bouton + ou -.
3. Pour mettre le climatiseur en marche, appuyez sur le bouton On/off. L’indicateur lumineux de fonction-
nement s’allume sur l’écran de l’unité intérieure. La vitesse de ventilation est gérée automatiquement
par l’appareil.
4. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton On/off.
G
NOTE!
• En mode AUTO, le climatiseur sélectionnera automatiquement le mode de fonctionnement
COOL, HEAT ou FAN en fonction de la différence mesurée entre la température ambiante réelle
dans la pièce et la température réglée sur la télécommande.
• Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner un autre mode de
fonctionnement manuellement.
Modes COOL (Climatisation), HEAT (Chauffage), et FAN (Circulation d’air)
1. Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner manuellement les fonctions
COOL (Climatisation), DRY (Déshumidification), HEAT (Chauffage), ou FAN (Circulation d’air). Pour cela,
appuyez sur le bouton b.
2. Pour régler la température souhaitée dans la pièce, appuyez sur les boutons + ou - (cet d).
3. Appuyez sur le bouton epour sélectionner le mode FAN (Circulation d’air) ou le mode AUTO, HIGH,
MED ou LOW.
4. Appuyez sur le bouton aOn/off. L’indicateur de fonctionnement s’allume et le climatiseur se met en
marche. Pour arrêter le climatiseur, appuyez à nouveau sur le bouton aOn/off.
G
NOTE!
Le mode FAN (Circulation d’air) ne peut pas être utilisé pour contrôler la température. Dans ce
mode de fonctionnement seuls les points 1, 3 et 4 sont applicables.
MODE DRY (Déshumidification)
1. Pour sélectionner le mode DRY (Déshumidification), appuyez sur le bouton bMode.
2. Pour régler la température, appuyez sur les boutons + ou - (cet d).
3. Appuyez sur le bouton aOn/off. L’indicateur de fonctionnement s’allume et le climatiseur se met en
marche en mode DRY (Déshumidification). Pour arrêter le climatiseur, appuyez à nouveau sur le bouton
aOn/off.
G
NOTE!
Suite à la différence entre la température programmée et la température ambiante, le climatiseur
en mode DRY (Déshumidification) s’activera plusieurs fois automatiquement, sans enclencher les
fonctions COOL (Climatisation) et FAN (Circulation d’air).
MINUTERIE
Pour programmer l’horaire de mise en route et d’arrêt du climatiseur, appuyez sur les boutons Timer on/
off (iet j). L’horaire programmé sur la télécommande est limité à une période comprise entre une demi-
heure et 24 heures.
3
35
34

3736
3
GREGLER L’ORIENTATION DU FLUX D’AIR
• La direction du flux d’air sortant du climatiseur peut être orientée par un
réglage des lames horizontales et verticales.
• Orientez le sens des lames de manière à ne pas souffler directement sur des
personnes présentes.
• Assurez-vous que le flux d’air sortant atteigne toute la pièce afin d’éviter les
différences de température dans la pièce.
• Les lames verticales peuvent être réglées à l’aide de la télécommande.
• Les lames horizontales doivent être réglées à la main.
Réglage du sens du flux d’air vertical (haut-bas)
Effectuez ce réglage avec le climatiseur en fonctionnement.
Utilisez la télécommande pour orienter les lames verticales. Appuyez sur le bouton
AIR DIRECTION hde la télécommande. La lame se déplacera de 6° à chaque pres-
sion sur le bouton.
Activer le balancement automatique de la lamelle horizontale (haut - bas)
Cette fonction doit être activée lorsque le climatiseur est en marche.
• Appuyez sur le bouton gde la télécommande.
• Pour arrêter la fonction, appuyez à nouveau sur le bouton g. Pour bloquer
la lamelle dans la position souhaitée, appuyez sur le bouton h.
Réglage de la direction du flux d’air horizontal (gauche-droite)
Déplacez manuellement les petits leviers des lames horizontales pour régler le flux
d’air souhaité.
ATTENTION!
Veillez à ne pas toucher le ventilateur derrière les lamelles verticales!
AVERTISSEMENT
• Les boutons «AIR DIRECTION» et «SWING» ne fonctionnent pas lorsque le climatiseur est
éteint (aussi lorsque le minuteur est réglé sur «ON»).
• Ne laissez jamais le climatiseur fonctionner en position frais ou sec avec le flux d’air dirigé
vers le bas. Si tel est le cas, de la condensation peut se former sur la lame verticale, qui peut
goutter.
• Ne déplacez pas la lame verticale à la main. Utilisez toujours le bouton h«AIR DIRECTION»
ou le bouton «SWING» g. En bougeant cette grille d’air à la main, vous pourriez perturber
son fonctionnement. Si la lame verticale ne fonctionne pas convenablement, éteignez le
climatiseur, puis rallumez-le.
• Lorsqu’on rallume le climatiseur immédiatement après l’avoir éteint, la lame verticale peut ne
pas bouger pendant environ 10 secondes.
• Ne laissez pas l’appareil fonctionner avec la lame horizontale en position fermée.
AVERTISSEMENT
• Ne mouillez jamais la télécommande.
• Protégez la télécommande des hautes températures et des radiations.
• Pour éviter tout dysfonctionnement, n’exposez pas le récepteur intérieur aux rayons directs du
soleil.
E FONCTIONNEMENT MANUEL (SANS TÉLÉCOMMANDE)
Cómo operar su unidad sin el control remoto.
En caso de que su control remoto no funcione, su unidad puede operarse manualmente con el botón
CONTROL MANUAL ubicado en la unidad interior. Tenga en cuenta que la operación manual no es una
solución a largo plazo, y que se recomienda encarecidamente operar la unidad con su control remoto.
G
ANTES DE LA OPERACIÓN MANUAL
La unidad debe apagarse antes de la operación manual.
Para operar su unidad manualmente:
1. Ubique el botón CONTROL MANUAL en el panel lateral derecho de la unidad.
2. Presione el botón MANUAL CONTROL una vez para activar el modo FORCED AUTO.
3. Presione el botón MANUAL CONTROL nuevamente para activar el modo FORCED
Page 11 
How to operate your unit without
the remote control
In the event that your remote control fails to
work, your unit can be operated manually with
the MANUAL CONTROL button located on
the indoor unit. Note that manual operation is
not a long-term solution, and that operating
the unit with your remote control is strongly
recommended.
BEFORE MANUAL OPERATION
Unit must be turned off before manual
operation.
To operate your unit manually:
1. Locate the MANUAL CONTROL button on
the right-hand side panel of the unit.
2. Press the MANUAL CONTROL button one
time to activate FORCED AUTO mode.
3. Press the MANUAL CONTROL button again
to activate FORCED COOLING mode.
4. Press the MANUAL CONTROL button a third
time to turn the unit off.
Manual Operation (Without Remote) 2
CAUTION
Manual Operation
(Without Remote)
Manual control button
The manual button is intended for testing
purposes and emergency operation only. Please
do not use this function unless the remote control
is lost and it is absolutely necessary. To restore
regular operation, use the remote control to
activate the unit.
COOLING.
4. Presione el botón MANUAL CONTROL por tercera vez para apagar la unidad.
ATTENTION!
El botón manual está destinado a fines de prueba y operación de emergencia solamente. No
use esta función a menos que se pierda el control remoto y sea absolutamente necesario. Para
restablecer el funcionamiento normal, use el control remoto para activar la unidad.
FUTILISATION OPTIMALE
Pour utiliser votre climatiseur de façon optimale, prenez en compte les consignes suivantes:
• Dirigez correctement le flux d’air, en évitant de l’orienter directement vers les gens.
• Réglez la température pour créer le niveau de confort le mieux adapté. Ne réglez pas des températures
trop extrêmes.
• Fermez portes et fenêtres pour assurer l’efficacité de l’appareil.
• Ne posez aucun objet près de l’entrée d’air ou de la sortie d’air, le climatiseur pourrait mal fonctionner
et même s’arrêter. Vérifiez qu’aucun obstacle ne gène le flux d’air. L’air pulsé par l’appareil doit pouvoir
être diffusé dans toute la pièce sans rencontrer d’obstacle. Et inversement, l’air doit pouvoir entrer dans
l’appareil sans être gêné.
• Pour garantir de bonnes performances en mode climatisation et chauffage, nettoyez régulièrement le
filtre à air. Nous recommandons un nettoyage des filtres toutes les deux semaines.
• Ne faites pas fonctionner l’appareil avec la lamelle horizontale en position fermée.
3
37
36
Levier

3938
3
39
IENTRETIEN
G
AVERTISSEMENT
• Éteignez puis débranchez toujours le climatiseur avant de le nettoyer.
• Pour le S(C)5xxx & S(C)41xx: coupez l’alimentation électrique vers le
climatiseur.
Nettoyer l’unité intérieure et la télécommande
G
ATTENTION
• Pour essuyer l’unité intérieure et la télécommande utilisez un chiffon
propre.
• Si l’unité intérieure est très sale, utilisez un chiffon légèrement
humide.
• Le panneau frontal de l’unité intérieure peut être démonté et
nettoyé à l’eau. Veillez à bien l’essuyer avec un chiffon avant de le
remettre en place.
• N’utilisez pas de lingettes imbibées de nettoyants chimiques pour le
nettoyage de l’appareil.
• N’utilisez pas d’essence, diluants, poudres à récurer ou autre produit
solvants de ce type. Ils peuvent craqueler ou déformer la surface en
plastique de l’appareil.
Nettoyer le filtre à air
Un filtre à air bouché réduit l’efficacité du climatiseur. Nettoyez le filtre toutes les
deux semaines.
1. Soulevez le panneau de l’unité intérieure jusqu’à entendre un ‘clic’.
2. Saisissez la poignée du filtre à air et soulevez doucement pour retirer le
filtre de son support. Rabaissez-le ensuite.
3. Retirez le filtre écran de l’unité intérieure.
• Nettoyez le filtre écran toutes les deux semaines.
• Nettoyez le filtre écran à l’eau ou avec un aspirateur.
4. Le filtre à charbon actif à l’arrière ne peut pas être nettoyé. Une fois sale,
ce filtre ne pourra tout simplement pas filtrer les odeurs désagréables. Ce
filtre devra alors être remplacé par un nouveau filtre, (disponible chez votre
fournisseur). Il est recommandé de remplacer le filtre à charbon actif 2 fois
par saison.
5. Une fois sale, le filtre 3M HAF de couleur verte présentera des signes visibles
de saleté, sur et dans le filtre. Lorsque ce filtre est sale, il ne peut pas être
nettoyé et doit être remplacé par un filtre neuf (disponible chez votre four-
nisseur). Il est recommandé de remplacer ce filtre 2 fois par saison.
Nouveau filtre Le remplacement du filtre est recommandé
6. Après le remplacement du filtre à charbon actif et du filtre 3M HAF dans
le support de filtre sur le filtre écran, celui-ci peut être replacé dans le
climatiseur.
7. Avant d’être remis en place, le filtre doit être parfaitement sec et ne pré-
senter aucun défaut.
8. Remettez le filtre d’air en place.
HFONCTIONNEMENT DU CLIMATISEUR
1
1
1
1
MODE AUTOMATIQUE
• Lorsque vous mettez le climatiseur en mode AUTO (bouton bsur la télécom-
mande), il sélectionne automatiquement la fonction COOL (Climatisation),
HEAT (Chauffage) ou FAN (Circulation d’air) en fonction de la température
que vous avez sélectionnée et de la température ambiante.
• Le climatiseur compare automatiquement la température de la pièce avec
celle que vous avez programmée.
• Si vous trouvez le mode AUTO inconfortable, vous pouvez sélectionner un
autre mode de fonctionnement manuellement.
VEILLE/MODE ÉCONOMIQUE
• Cette fonction, qui s’utilise seulement en combinaison avec le mode de
refroidissement, de chauffage ou automatique (FROID, CHAUD et AUTO),
assure l’augmentation de la température paramétrée du climatiseur de 1°C
par heure (en mode FROID) ou baissée (en mode chauffage) pendant les
deux premières heures. Le climatiseur maintiendra ensuite cette tempéra-
ture (température paramétrée + ou - 2 degrés) pendant 5 heures. Ensuite
l’appareil s’arrêtera automatiquement.
MODE DÉSHUMIDIFICATION
• Le mode déshumidification sélectionne automatiquement son régime de fonctionnement en
mesurant la différence entre la température programmée et la température de la pièce.
• En mode déshumidification, l’appareil régule la température en allumant et éteignant successivement
sa fonction de climatisation ou de ventilation. La vitesse du ventilateur est régulée automatiquement.
• Lorsque l’appareil est en mode climatisation, il déshumidifie également l’air ambiant.
G
NOTE
Lorsque le climatiseur est en mode déshumidification, la température de la pièce peut baisser.
Il est possible qu’un hygrostat mesure alors un taux d’humidité relative plus important, mais
l’humidité absolue de la pièce est cependant en baisse, en fonction du volume d’humidité dans la
pièce (cuisine, personnes, etc.)
3
38
Appuyez sur le bouton Sleep (Veille)
Appuyez sur le bouton Sleep (Veille)
COOLING/CLIMATISATION
DRY/DÉSHUMIDIFICATION
HEAT/CHAUFFAGE
Réglez la
tempé-
rature
1 heure 1 heure
1 heure 1 heure
Réglez la
tempé-
rature
Réglez la température
Horaire
Tempé-
rature
ambi-
ante
Climatisation-Circulation d’air-Climatisation-Circulation d’air-Climatisation
Nettoyant
tuyaux
Non
Diluant
