Rib Magic 105 User manual

MAGIC

ITALIANO pag. 05 / FRANÇAIS pag. 13 / ENGLISH page 21 / DEUTSCH pag. 29 / ESPAÑOL pag. 37

Operatore

Operateur

Operator

Torantrieb

Operador

Alimentazione

Alimentation

Power Supply

Stromspannung

Alimentacion

Peso max cancello

Poids maxi portail

Max gate weight

Max Torgewicht

Peso máx verja

Coppia max

Couple maxi

Max torque

Max. Drehmoment

Coppia max

Codice

Code

Kode

Codigo

MAGIC 105°

230V 50Hz

220V 60Hz

120V 60Hz 350 kg / 770 lbs 250 Nm

AA10920M+ACG8402

AA10923M+ACG8402

AA10922M+ACG8402

MAGIC 180°

230V 50Hz

220V 60Hz

120V 60Hz

AA10930M+ACG8412

AA10931M+ACG8412

AA10932M+ACG8412

Vedere pagina 11

Voir page 19

See page 27

Siehe Seite 35

Ver página 43

Il corretto funzionamento dell’operatore è garantito solo se viene gestito da un quadro di comando RIB

Le bon fonctionnement de l’opérateur n’est garanti que s’il est géré par un panneau de contrôle RIB

The correct operation of the operator is guaranteed only if it is managed by a RIB control panel

Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird

El funcionamiento correcto del operador solo está garantizado si está gestionado por un panel de control RIB

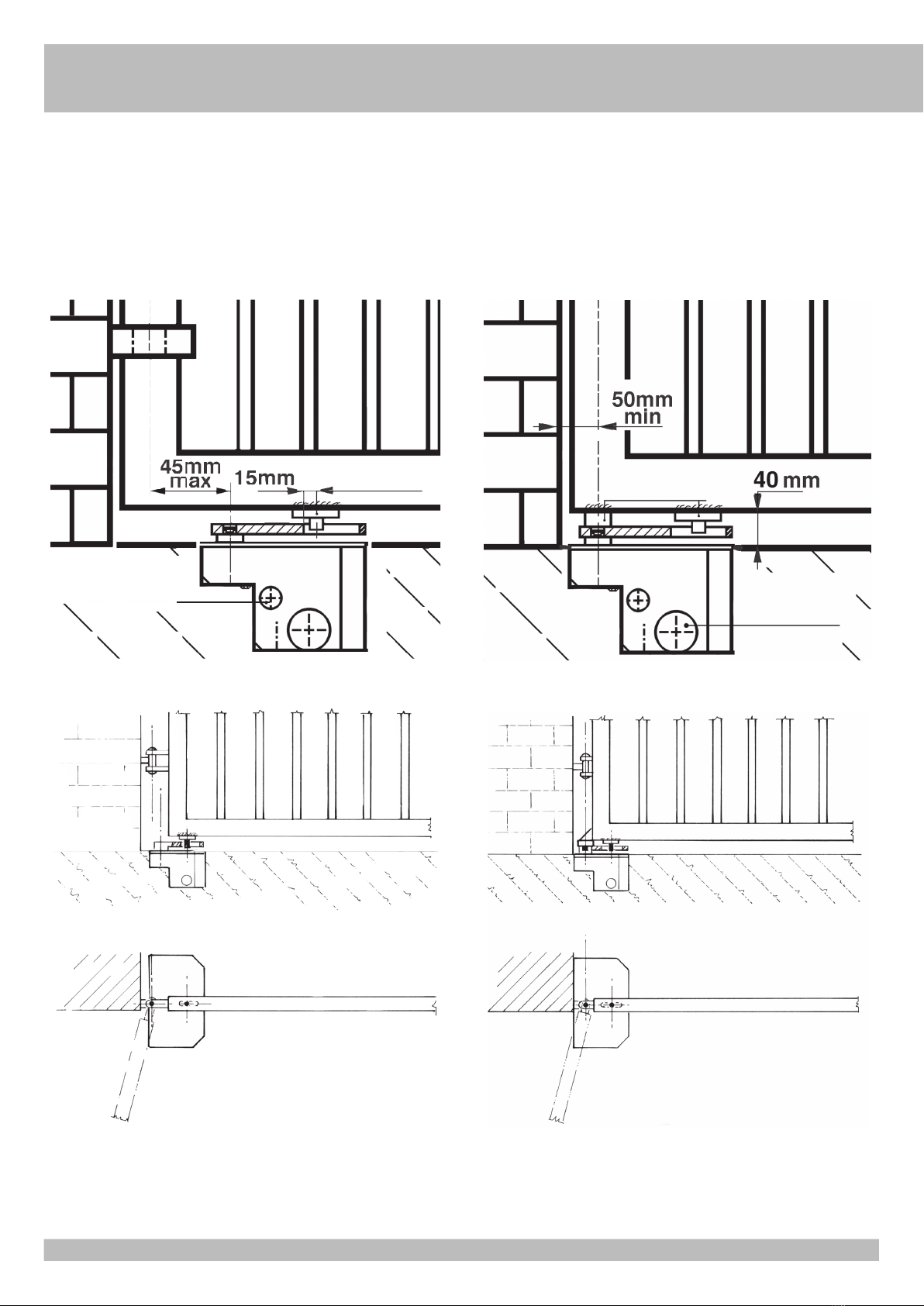

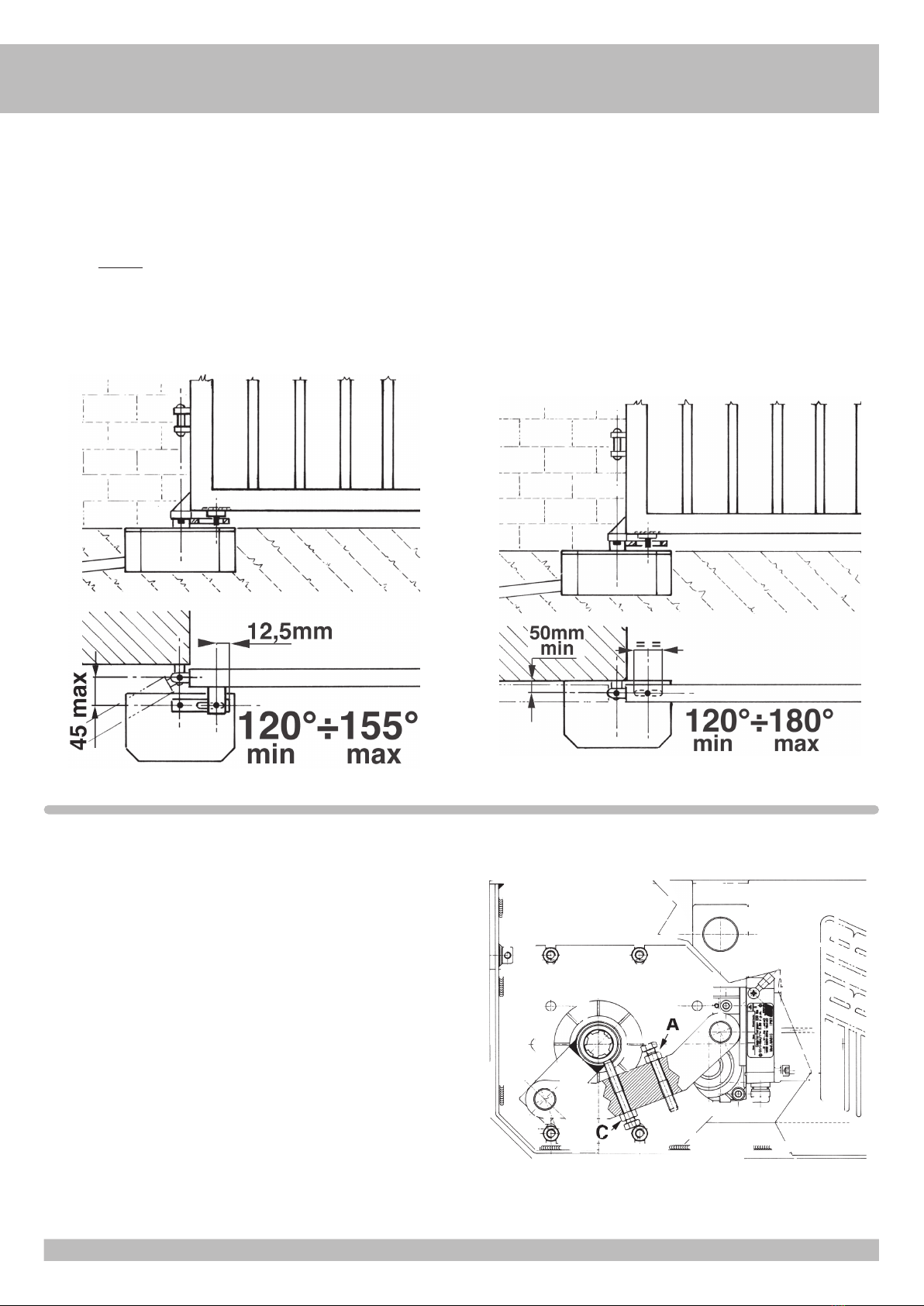

Disegni tecnici per progetti

Dessins techniques pour les projets

Technical drawings for projects

Technische Zeichnungen für Projekte

Dibujos técnicos para proyectos.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER

L’INSTALLAZIONE

INSTRUCTIONS DE SECURITE IMPORTANTES POUR

L’INSTALLATION

ATTENZIONE - PER LA SICUREZZA DELLE PERSONE È IMPORTANTE CHE VENGANO

SEGUITE TUTTE LE ISTRUZIONI

CONSERVARE CON CURA QUESTE ISTRUZIONI

1° - Se non è previsto nel quadro elettronico, installare a monte del medesimo

un’interruttore di tipo magnetotermico (onnipolare con apertura minima dei contatti

pari a 3 mm) che riporti un marchio di conformità alle normative internazionali.

Tale dispositivo deve essere protetto contro la richiusura accidentale (ad esempio

installandolo entro quadro chiuso a chiave).

2° - Per la sezione ed il tipo dei cavi la RIB consiglia di utilizzare un cavo di tipo H05RN-F

con sezione minima di 1,5 mm2e comunque di attenersi alla norma IEC 364 e alle

norme di installazione vigenti nel proprio Paese.

3° - Posizionamento di un’eventuale coppia di fotocellule: il raggio delle fotocellule deve

essere ad un’altezza non superiore a 70 cm dal suolo e ad una distanza dal piano

di movimento della porta non superiore a 20 cm. Il loro corretto funzionamento deve

essere verificato a fine installazione in accordo al punto D.3.2 della EN 12453.

4° - Per il soddisfacimento dei limiti imposti dalla EN 12453, se la forza di picco supera

il limite normativo di 400 N è necessario ricorrere alla rilevazione di presenza attiva

sull’intera altezza della porta (fino a 2,5 m max). Le fotocellule in questo caso sono da

applicare come indicato nella norma EN 12453 punto D.4.1.

N.B.: È obbligatoria la messa a terra dell’impianto.

I dati descritti nel presente manuale sono puramente indicativi.

RIB si riserva di modificarli in qualsiasi momento.

Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER L’INSTALLAZIONE

ATTENZIONE - L’INSTALLAZIONE NON CORRETTA PUÒ CAUSARE GRAVI DANNI

SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE

1° - Questo libretto d’istruzioni è rivolto esclusivamente a del personale specializzato

che sia a conoscenza dei criteri costruttivi e dei dispositivi di protezione contro gli

infortuni per i cancelli, le porte e i portoni motorizzati (attenersi alle norme e alle leggi

vigenti).

2° - L’installatore dovrà rilasciare all’utente finale un libretto di istruzioni in accordo alla

norma EN 12635.

3° - L’installatore prima di procedere con l’installazione deve prevedere l’analisi dei

rischi della chiusura automatizzata finale e la messa in sicurezza dei punti pericolosi

identificati (seguendo le norme EN 12453).

4° - L’installatore prima di installare il motore di movimentazione deve verificare che il

cancello sia in buone condizioni meccaniche e che si apra e chiuda adeguatamente.

5° - L’installatore dovrà installare l’organo per l’attuazione del rilascio manuale ad

un’altezza inferiore a 1,8 m.

6° - L’installatore dovrà rimuovere eventuali impedimenti al movimento motorizzato del

cancello (es. chiavistelli, catenacci, serrature ecc.)

7° - L’installatore dovrà applicare in modo permanente le etichette che mettono in guardia

contro lo schiacciamento in un punto molto visibile o in prossimità di eventuali comandi

fissi.

8° - Il cablaggio dei vari componenti elettrici esterni all’operatore (ad esempio fotocellule,

lampeggianti, ecc.) deve essere effettuato secondo la EN 60204-1.

9° - L’eventuale montaggio di una pulsantiera per il comando manuale del movimento

deve essere fatto posizionando la pulsantiera in modo che chi la aziona non si trovi

in posizione pericolosa; inoltre si dovrà fare in modo che sia ridotto il rischio di

azionamento accidentale dei pulsanti.

10° - Tenete i comandi dell’automatismo (pulsantiera, telecomando etc)

fuori dalla portata dei bambini. L’organo di manovra (un interruttore tenuto

chiuso manualmente) deve essere in una posizione che sia visibile dalla parte guidata

ma lontana dalle parti in movimento. Deve essere installato a un’altezza minima di

1,5 m.

11° - Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni e

al di sopra e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza

di esperienza e conoscenza se sono stati controllati o istruiti all’uso dell’apparecchio

in modo sicuro e capire i rischi connessi.

12° - I bambini non devono giocare con l’apparecchio.

13° - Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

14° - Non permettere ai bambini di giocare con i comandi fissi. Tenere i telecomandi lontano

dai bambini.

15° - I dispositivi di comando fissi devono essere installati in modo che siano visibili.

16° - Prima di eseguire qualsiasi operazione di installazione, regolazione, manutenzione

dell’impianto, togliere la tensione agendo sull’apposito interruttore magnetotermico

collegato a monte dello stesso.

17° - A fine installazione l’installatore dovrà assicurarsi che le parti della porta non

ingombrino strade o marciapiedi pubblici.

LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni

provocati dalla mancata osservanza nell’installazione delle norme di sicurezza e

delle leggi attualmente in vigore.

ATTENTION - POUR LA SECURITE DES PERSONNES, IL EST IMPORTANT DE SUIVRE

TOUTES LES INSTRUCTIONS

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS

1° - Si ce n’est pas prévu dans la centrale, installer en amont de celle-ci un interrupteur

de type magnétothermique (omnipolaire avec ouverture minimum des contacts de 3

mm) qui porte une marque de conformité aux normes internationales. Ce dispositif

doit être protégé contre la re-fermeture accidentelle (par exemple en l’installant dans

un tableau fermé à clé).

2° - En ce qui concerne la section et le type des câbles, RIB conseille d’utiliser un câble de

type H05RN-F ayant une section minumum de 1,5 mm2et de toute façon, s’en tenir à

la norme IEC 364 et aux normes d’installation en vigueur dans le propre pays.

3° - Positionnement d’un couple éventuel de photocellules: Le rayon des photocellules

doit se situer à une hauteur qui ne doit pas être supérieure à 70 cm du sol et à une

distance du plan de mouvement de la porte qui ne doit pas être supérieure à 20 cm.

Leur bon fonctionnement doit être vérifié en fin d’installation selon le point D.3.2 de la

EN 12453.

4° - Pour satisfaire aux limites imposées par la EN 12453, si la force de pointe dépasse la

limite de la norme de 400 N, il est nécessaire de recourir au relevé de présence active

sur la hauteur totale de la porte (jusqu’à 2,5 m max). - Les photocellules, dans ce cas,

doivent être appliquées selon le point D.4.1 de la EN 12453.

N.B.: La prise de terre sur l’installation est obligatoire.

Les données décrites dans ce manuel sont purement indicatives.

RIB se réserve le droit de les modifier à tout moment.

Réaliser l’installation en conformité aux normes et aux lois en vigueur.

INSTRUCTIONS IMPORTANTES DE SECURITE POUR L’INSTALLATION

ATTENTION - UNE INSTALLATION NON CORRECTE PEUT CAUSER DE GRAVES

DOMMAGES

SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION

1° - Ce livret d’instructions est adressé exclusivement à un personnel spécialisé qui

connaît les critères de construction et les dispositifs de protection contre les accidents

concernant les portails, les portes et les portes cochères motorisés (s’en tenir aux

normes et aux lois en vigueur).

2° - L’installateur devra délivrer à l’utilisateur final un livret d’instruction en accord à la

EN 12635.

3° - L’installateur avant de procéder à l’installation, doit prévoir l’analyse des risques de la

fermeture automatisée finale et la mise en sécurité des points identifiés dangereux (en

suivant les normes EN 12453).

4° - L’installateur, avant d’installer le moteur de mouvement, doit vérifier que le portail de

fer soit en bonnes conditions mécaniques et qu’il s’ouvre et se ferme correctement.

5° - L’installateur devra installer l’organe pour l’exécution de la relâche manuelle à une

hauteur inférieure à 1,8 m.

6° - L’installateur devra retirer d’éventuels obstacles au mouvement motorisé du portail de

fer (ex. verrous, serrures, etc).

7° - L’installateur devra appliquer, de façon permanente, les étiquettes qui mettent en

garde contre l’écrasement, dans un endroit bien visible ou à proximité de commandes

fixes éventuelles.

8° - Le câblage des divers composants électriques externes à l’opérateur (par exemple

photocellules, clignotants, etc) doit être effectué selon la EN 60204-1.

9° - Le montage éventuel d’un tableau pour la commande manuelle du mouvement doit être

fait en positionnant le tableau de façon à ce que la personne qui l’actionne ne se trouve

pas en position de danger; de plus, il faudra faire en sorte que le risque d’actionnement

accidentel des boutons soit réduit.

10° - Tenir les commandes de l’automatisme (tableau, télécommande, etc) hors de portée

des enfants. L’organe de manoeuvre (un interrupteur tenu fermé manuellement) doit

être dans une position qui soit visible de la partie guidée mais lointaine des parties en

mouvement. Il doit être installé à une hauteur moindre de 1,5 m.

11° - Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes

dont les capacités physiques, sensorielles ou mentales réduites, ou manquant

d’expérience et de connaissances si elles sont sans surveillance ou instruction

concernant l’utilisation de l’équipement en toute sécurité et de comprendre les

risques encourus.

12° - Enfants ne doivent pas jouer avec l’appareil.

13° - Nettoyage et entretien utilisateur n’a pas à être effectué par des enfants sans

surveillance.

14° - Ne laissez pas les enfants jouer avec les commandes fixes. Gardez la télécommande

hors de portée des enfants.

15° - Les dispositifs fixes de commande doivent être installés de sorte qu’ils soient visibles.

16° - Avant l’exécution de toute opération d’installation, de réglage, d’entretien de

l’installation, couper le courant en agissant sur l’interrupteur magnétothermique à cet

effet, branché en amont de l’installation.

17° - A la fin de l’installation, l’installateur devra s’assurer que les parties de la porte

n’encombrent pas la rue ou le trottoir public.

LA SOCIETE RIB N’ACCEPTE AUCUNE RESPONSABILITE pour d’éventuels dommages

provoqués par la non-observation dans l’installation, des normes de sécurité et des

lois actuellement en vigueur.

IMPORTANT SAFETY INSTRUCTIONS FOR THE

INSTALLATION

WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE

INSTALLATIONEN

ATTENTION - FOR THE SAFETY OF PEOPLE IT IS IMPORTANT TO FOLLOW ALL THE

INSTRUCTIONS

KEEP THESE INSTRUCTIONS WITH CARE

1° - If it is not forecast in the electric gearcase, install a switch of magneto thermic type

upstream, (omni polar with minimum opening of the contacts of 3 mm) with a check of

conformity to the international standards. Such device must be protected against the

accidental lockup (for example by installing inside a locked board).

2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type

with 1,5 sqmm minimum section and, however, to keep to the IEC 364 and installation

standards in force in your country.

3° - Positioning of a possible couple of photoelectric cells: the radius of the photoelectric

cells must be at a height of no more than 70 cm from the ground and at a distance

not superior to 20 cm from the motion plane of the door. Their correct working must

be verified at the end of the installation in accordance with the point D.3.2 of the EN

12453

4° - To fulfill the limits set by EN 12453, and in case the peak force exceeds the normative

limit of 400 N it is necessary to have recourse to the active presence survey on the

whole height of the door (up to max 2,5 m) - The photocells, in this case, must be

applied in accordance with the point D.4.1 of the EN 12453.

N.B.: The earthing of the system is obligatory.

The data described in this handbook are purely a guide.

RIB reserves the right to change them in any moment.

Carry out the system in the respect of the standards and laws in force.

IMPORTANT SAFETY INSTRUCTIONS FOR THE INSTALLATION

ATTENTION - THE INCORRECT INSTALLATION CAN CAUSE SERIOUS DAMAGES

FOLLOW ALL INSTALLATION INSTRUCTIONS

1° - This handbook is exclusively addressed to the specialized personnel who knows

the constructive criteria and the protection devices against accidents for motorized

gates, doors and main doors (follow the standards and the laws in force).

2° - The installer will have to issue a handbook to the final user in accordance with the

EN 12635.

3° - Before proceeding with the installation, the installer must forecast the risks analysis

of the final automatized closing and the safety of the identified dangerous points

(Following the standards EN 12453).

4° - Before installing the motion motor, the installer must verify that the gate is in good

mechanical conditions and that it adequately opens and closes.

5° - The installer must install the member for the manual release at a height inferior to

1,8 m.

6° - The installer will have to remove possible impediments to the motorized motion of the

gate (eg. door bolts, sliding bolts, door locks etc.)

7° - The installer will permanently have to put the tags warning against the deflection on a

very visible point or near possible fixed controls.

8° - The wiring harness of the different electric components external to the operator (for

example photoelectric cells, flashlights etc.) must be carried out according to the EN

60204-1.

9° - The possible assembly of a keyboard for the manual control of the movement must be

done by positioning the keyboard so that the person operating it does not find himself

in a dangerous position; moreover, the risk of accidental activation of the buttons must

be reduced.

10° - Keep the automatism controls (push-button panel, remote control etc.) out of the

children way. Command device for operating the motor (a switch manually closed)

should be placed in area visible from the guided site and far from moving parts. It

should be placed at least at 1,5 m height.

11° - this appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge

if they have been given supervision or instruction concerning use of the appliance in

a safe way and understand the hazards involved

12° - children shall not play with the appliance

13° - cleaning and user maintenance shall not be made by children without supervision

14° - do not allow children to play with fixed controls. Keep remote controls away from

children

15° - Fixed command devices should be installed in a well visible way.

16° - Before carrying out any installation, regulation or maintenance operation of the

system, take off the voltage by operating on the special magneto thermic switch

connected upstream.

17° - At the end of the installation, the installer will have to make sure that the parts of the

door do not encumber streets or public sidewalks.

THE RIB COMPANY DOES NOT ACCEPT ANY RESPONSIBILITY for possible damages

caused by the non observance during the installation of the safety standards and of

the laws in force at present.

ACHTUNG - FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG, DASS ALLE

ANWEISUNGEN GENAU AUSGEFÜHRT WERDEN

INSTALLATIONSVORSCHRIFTEN BEACHTET WERDEN

1° - Wenn nicht bereits an der elektrischen Schaltzentrale vorgesehen, muss vor der

Schaltzentrale ein thermomagnetischer Schalter installiert werden (omnipolar, mit

einer minimalen Kontaktöffnung von 3 mm), der ein von den internationalen Normen

anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus

geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse).

2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von 1,5 mm2

generell sollten die Normative IEC 364 und alle anderen geltenden Montagenormen des

Bestimmungslandes eingehalten werden.

3° - Position des ersten paar Fotozellen: Der sollten nicht hoeher als 70 cm vom Boden sein,

und sollte nicht mehr als 20 cm entfernt von der Achse des Tores sitzen (das gilt fuer

Schiebe und Drehtore). In Übereinstimmung mit dem Punkt D.3.2 der EN 12453 Norm,

ihr korrektes Funktionieren muß einmal überprüft werden.

4° - In Einklang mit der Norm EN 12453, ist es bei Toren notwendig eine komplette

Sicherheitslieiste zu installieren, bei denen mehr als 400 N Kraft aufgewand werden

muessen, um das Tor zum anhalten zu bringen (Maximum von 2,5 m anwenden) - Die

Fotozellen müssen in diesem Fall sein beantragen außen zwischen EN 12453 Punkt

D.4.1.

ANMERKUNG: Die Erdung der Anlage ist obligatorisch

Die in diesem Handbuch aufgeführten Daten sind ausschließlich empfohlene Werte. RIB

behält sich das Recht vor, das Produkt zu jedem Zeitpunkt zu modifizieren. Die Anlage muss

in Übereinstimmung mit den gültigen Normen und Gesetzen montiert werden.

WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE INSTALLATIONEN

WARNUNG - UNSACHGEMÄSSE INSTALLATION KANN ZU SCHWEREN VERLETZUNGEN

ALLE INSTALLATIONSANLEITUNGEN BEFOLGEN

1° - Diese Betriebsanleitung dient ausschließlich dem Fachpersonal, welche die

Konstruktionskriterien und die Sicherheits-Vorschriften gegen Unfälle für Tore, Türen

und automatische Tore kennt (geltende Normen und Gesetze beachten und befolgen).

2° - Der Monteur muss dem Endkunde eine Betriebsanleitung in Übereinkunft der EN12635

überreichen.

3° - VorderInstallierungmuss fürdieautomatischeSchließung undzurSicherheitsgewährung

der identifizierten kritischen Punkte, eine Risiko Analyse vorgenommen werden mit der

entsprechenden Behebung der identifizierten, gefährlichen Punkte (die Normen EN

12453 befolgend).

4° - Vor den Bewegungsmotor zu installieren, ist es nötig die mechanischen Zustande von

der Gittertür (Öffnung, Schluss, u.s.w.) zu prüfen.

5° - Das Element für den manuellen Schiebebetrieb muss bei einer geringeren Höhe von

1,80 Metern installiert sein.

6° - Der Installateur muss mögliche Verhinderungen an der Gittertürbewegung (wie z.B.

Riegeln, Schlossen u.s.w.) abnehmen.

7° - Der Installateur muss ständige Etiketten, gegen die Zerdrücken Gefahr, auf einen sehr

sichtbaren Punkt oder in der nähe von stationären Steuerungen anbringen.

8° - Die Verkabelung der verschiedenen externen elektrischen Komponenten zum Operator

(z.B. Fotozellen, Blinker etc.) muss nach EN 60204-1 ausgeführt werden.

9° - Die eventuelle Montage einer Schalttafel für den manuellen Bewegungsbefehl muss so

angebracht werden, dass der Benutzer sich nicht in einer Gefahrenzone befindet, und

dass, das Risiko einer zufälligen nicht gewollten Aktivierung von Schaltern gering ist.

10° - Alle Steuerungselemente (Schalttafel, Fernbedienung etc.) gehören nicht in Reichweite

von Kindern. Das Schalten Element (einen Schalter dass manuell geschlossen

ist) muss sichtbar aus dem angetriebenen Teil sein, und muss entfernt aus dem

beweglichen Teil sein. Dies Element muss bei einer Höhe von wenigsten 1,50 Metern

installiert sein.

11° - Die Nutzung von diesem Gerät ist erlaubt an Kinder ab 8 Jahre alte. Es ist nötig die

Personen mit physischen und Intellekt Handikapen, auf die möglichen Gefahren zu

warnen.

12° - Die Kinder muss mit diesem Gerät nicht spielen.

13° - Die Kinder muss die Reinigung und die Wartung von diesem Gerät, ohne Aufsicht,

nicht machen.

14° - Die Kinder muss mit den Steuerungen und mit den Fernsteuerungen nicht spielen.

15° - Die fixe Steuerungen muss sichtbare nach der Installation sein.

16° - Vor jeglichem Eingriff, sei es Installation, Regulation oder Wartung der Anlage, muss

vorher die Stromzufuhr unterbrochen werden, den dafür bestimmten Magnetthermo-

Schalter drücken, der am Eingang der Anlage installiert ist.

17° - Nach der Installation ist es nötig zu prüfen dass Teile von der Gittertür keinen

Hindernis auf Straße oder Bürgersteige verursachen.

DIE FIRMA RIB ÜBERNIMMT KEINE VERANTWORTUNG für eventuelle Schäden,

die entstehen können, wenn die Installierungsvorschriften die den gültigen

Sicherheitsnormen entsprechen, nicht eingehalten werden.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

PARA LA INSTALACIÓN

ATENCIÓN PARA LA SEGURIDAD DE LAS PERSONAS ES IMPORTANTE QUE SE

OBSERVEN TODAS LAS INSTRUCCIONES

CONSERVAR CUIDADOSAMENTE ESTAS INSTRUCCIONES

1° - En el caso de que no sea previsto en la central eléctrica, instalar antes de la misma,

un interruptor de tipo magnetotérmico (omnipolar con una apertura mínima de los

contactos de 3 mm) que dé un sello de conformidad con las normas internacionales.

Este dispositivo tiene que estar protegido contro cierres accidentales (por ejemplo

instalándolo dentro de un panel cerrado a llave).

2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con

sección mínima de 1,5 mm2e igualmente atenerse a la norma IEC 364 y a las normas

de instalación del propio país.

3° -Posicionamiento eventual de un par de fotocélulas. El rayo de las fotocélulas no debe

estar a más de 70 cm de altura desde el suelo y a una distancia de la superficie de

movimiento de la puerta, no superior a 20 cm. El correcto funcionamiento tiene que ser

controlado al final de la instalación de acuerdo con el punto D.3.2 de la EN 12453.

4° - Para lograr satisfascer los límites impuestos por la EN 12453, si la fuerza de punta

supera el límite normativo de 400 N, es necesario recurrir al control de presencia activa

en toda la altura de la puerta (hasta a 2,5m max). - Las fotocélulas en este caso se

deben colocar como indicado en la EN 12453 punto D.4.1.

PS.: Es obligatorio la puesta a tierra del sistema.

Los datos descritos en el presente manual son sólamente indicativos.

RIB se reserva de modificarlos en cualquier momento.

Realizar el sistema respetando las normas y las leyes vigentes.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

CUIDADO: UNA INCORRECTA INSTALACIÓN PUEDE CAUSAR GRAVES DAÑOS

SEGUIR TODAS LAS INSTRUCCIONES DE INSTALACIÓN

1° - Este manual de instrucciones está exclusivamente dirigido a personal

especializado que conozca los criterios de construcción y de los dispositivos de

protección contra accidentes con cancelas, puertas y portales motorizados (atenerse a

las normas y a las leyes vigentes).

2° - El instalador tendrá que dar al utilizador final un manual de instrucciones de acuerdo

con la EN 12635.

3° - El instalador antes de proceder con la instalación tiene que hacer un analisis de

los riesgos del cierre automatizado final y la puesta en seguridad de los puntos

identificados como peligrosos (siguiendo las normas EN 12453).

4° - El instalador antes de instalar el motor de desplazamiento tiene que controlar que la

cancela esté en buenas condiciones mecánicas y que se abra y se cierre en forma

adecuada.

5° - El instalador tendrá que instalar el órgano para el desenganche manual a una altura

inferior a 1,8 m.

6° - El instalador tendrá que quitar eventuales impedimentos para el movimiento motorizado

de la cancela (ej. pistillos, cerraduras, cerrojos, etc.).

7° - El instalador tendrá que colocar de modo permanente rótulos que adviertan de la

posibildad de aplastamiento, en un punto bastante visible o en las cercanías de

eventuales mandos fijos.

8° - El cablaje de los varios componentes eléctricos externos al operador (por ejemplo

fotocélulas, los intermitentes, etc) tiene que ser efectuado según la EN 60204-1.

9° - El eventual montaje de un panel de mandos para la gestión del movimiento manual

tiene que ser efectuado posicionando el panel en modo de que quien lo accione no

se encuentre en una posición peligrosa; además se tiene que hacer en modo que sea

mínimo el riesgo de accionamiento accidental de los pulsadores.

10° - Tener los mandos del automatismo (panel de mandos, mando a distancia, etc.) lejos

del alcance de los niños. El òrgano de maniobra (un interruptor cerrado manualmente)

tiene que estar en una posiciòn visible desde la parte de maniobra, pero lejana de

las piezas en movimiento. Tiene que ser instalado en una altura mìn. de 1,5 metros.

11° - Esta unidad puede ser utilizado por niños de 8 años o más y las personas con

capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y

conocimientos que hayan recibido supervisión o instrucciones relativas al uso de

‘equipo de manera segura y comprender los riesgos que implica.

12° - Los niños no deben jugar con el aparato.

13° - Limpieza y mantenimiento de usuarios no tiene que ser hecho por los niños sin

supervisión.

14° - No permita que los niños jueguen con los controles fijos. Mantenga los controles

remotos alejados de los niños.

15° - Los mecanismos de mando fijos tienen que ser instalados de manera visible.

16° - Antes de ejecutar cualquier operación de instalación, ajuste o mantenimiento del

sistema, quitar la corriente accionando el respectivo interruptor magnetotérmico

conectado antes del mismo.

17° - Al final de la instalación, el instalador tendrá que asegurarse de que las partes de la

puerta no estorben calles o aceras públicas.

LA EMPRESA RIB NO SE RESPONSABILIZA por eventuales daños provocados por la

falta de respeto de las normas de seguridad, durante la instalación y de las leyes

actualmente vigentes.

ITALIANO

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione

indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente

dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita

agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In

alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che

si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di

tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno

400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti

elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per

l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento

ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e

sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

L’eliminazione dei materiali va fatta rispettando le norme vigenti. Non gettate il

vostro apparecchio scartato, le pile o le batterie usate nei rifiuti domestici. Avete la

responsabilità di restituire tutti i vostri rifiuti da apparecchiature elettriche o elettroniche

lasciandoli in un punto di raccolta dedicato al loro riciclo.

FRANÇAIS

DEEE - Informations pour les utilisateurs

Le symbole du caisson barre, la ou il est reporte sur l’appareil ou l’emballage, indique que

le produit en fin de vie doit etre collecte separement des autres dechets. Au terme de la

duree de vie du produit, l’utilisateur devra se charger de le remettre a un centre de collecte

separee ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre

gratuitement, sans obligation d’achat, les produits a eliminer de dimensions inferieures a 25 cm

aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte separee appropriee

pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et a l’elimination

dans le respect de l’environnement contribue a eviter les effets negatifs sur l’environnement et

sur la sante et favorise le reemploi et/ou le recyclage des materiaux dont l’appareil est compose.

Eliminez les matériaux en respectant les normes en vigueur. Ne jetez ni les vieux

appareils, ni les piles, ni les batteries usées avec les ordures domestiques. Vous devez

confier tous vos déchets d’appareils électriques ou électroniques à un centre de collecte

différenciée, préposé à leur recyclage.

ENGLISH

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product

must not be included with other general waste at the end of its working life. The user must

take the worn product to a sorted waste center, or return it to the retailer when purchasing a

new one. Products for disposal can be consigned free of charge (without any new purchase

obligation) to retailers with a sales area of at least 400 m2, if they measure less than 25 cm.

An efficient sorted waste collection for the environmentally friendly disposal of the used device,

or its subsequent recycling, helps avoid the potential negative effects on the environment and

people’s health, and encourages the re-use and/or recycling of the construction materials.

Materials must be disposed of in accordance with the regulations in force. Do not

throw away your discarded equipment or used batteries with household waste. You are

responsible for taking all your waste electrical and electronic equipment to a suitable

recycling centre.

DEUTSCH

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mulltonne auf dem Gerat oder seiner Verpackung weist

darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfallen

zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer

geeigneten Sammelstelle für getrennte Mullentsorgung zu deponieren oder es dem Handler

bei Ankauf eines neuen Produkts zu ubergeben. Bei Handlern mit einer Verkaufsflache von

mindestens 400 m2 konnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos

und ohne Kaufzwang abgegeben werden. Die angemessene Mulltrennung fur das dem

Recycling, der Behandlung und der umweltvertraglichen Entsorgung zugefuhrten Gerates tragt

dazu bei, mogliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden

und begunstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat

besteht.

Die Entsorgung der Materialien muss unter Beachtung der geltenden Normen erfolgen.

Bitte werfen Sie Ihr Altgerät oder die leeren Batterien nicht in den Haushaltsabfall.

Sie sind verantwortlich für die ordnungs-gemäße Entsorgung Ihrer elektrischen oder

elektronischen Altgeräte durch eine offizielle Sammelstelle.

ESPAÑOL

RAEE - Información para los usuarios

El simbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el

producto, al final de su vida util, se debe recoger separado de los demas residuos. Al final del

uso, el usuario debera encargarse de llevar el producto a un centro de recogida diferenciada

adecuado o devolverselo al vendedor con ocasion de la compra de un nuevo producto. En las

tiendas con una superficie de venta de al menos 400 m2, es posible entregar gratuitamente,

sin obligacion de compra, los productos que se deben eliminar con unas dimensiones inferiores

a 25 cm. La recogida diferenciada adecuada para proceder posteriormente al reciclaje,

al tratamiento y a la eliminacion del aparato de manera compatible con el medio ambiente

contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la

reutilizacion y/o el reciclaje de los materiales de los que se compone el aparato.

La eliminación de los materiales se debe realizar respetando las normas vigentes.

No desechar su equipo descartado, las pilas o las baterías usadas con los residuos

domésticos. Usted tiene la responsabilidad de desechar todos sus residuos de equipos

eléctricos o electrónicos, entregándolos a un punto de recogida dedicado al reciclaje

de los mismos.

LAYOUT IMPIANTO

CARATTERISTICHE TECNICHE

MAGIC è un operatore reversibile dotato di frizione meccanica per poter regolare la forza del

motore e la sua reversibilità (più si aumenta la forza il motore, meno questo è reversibile).

È dotato di finecorsa meccanico, di leva di traino con palmola, di coperchio carrabile. Viene

fornito con un contenitore in acciaio che è dotato di scanso per facilitare l’interramento (41

x 25 h17 cm).

MAGIC è portante dell’anta del cancello e in caso di manutenzione il motore può essere

rimosso senza togliere l’anta.

MAGIC è reversibile e perciò non ha bisogno di sblocco.

MAGIC può azionare agevolmente cancelli e portoni pesanti fino a 350 kg e con ante lunghe

fino a 2,5 m con un tempo di apertura di 20 secondi per la versione con apertura 105° e

con un tempo di apertura di 40 secondi per la versione con apertura 180° (nel rispetto delle

norme).

MAGIC nella versione 105° (Fig. 3) è dotato di variazione di velocità dell’anta sia in apertura

che in chiusura (apertura iniziale lenta, poi veloce e chiusura inizialmente veloce, poi lenta

all’arrivo in battuta).

MAGIC nella versione 180° (Fig. 4) permette l’apertura dell’anta fino a 180° se l’albero di

uscita del motore è in asse coi cardini dell’anta. Se l’albero di uscita del motore è sfalsato dai

cardini fino a 4,5 cm, allora permette l’apertura dell’anta fino a 150°.

Misure in mm 2

416 107 58

Ø35

Ø65

261

163

170

CARATTERISTICHE

TECNICHE

MAGIC

105°

MAGIC

180°

Lunghezza max. anta m 2,5

Peso max cancello kg 350

Tempo medio di apertura s 20 40

Coppia max Nm 250

Alimentazione e frequenza 230V~ 50/60HzHz

Potenza motore W 190

Assorbimento A 0,8

Condensatore µF 6,3

Cicli normativi n° 18 - 20s/2s 9 - 40s/2s

Cicli consigliati al giorno n° 80

Servizio % 50

Cicli consecutivi garantiti n° 33/20s 16/40s

Tipo di olio STAROIL OMALA S2G 100

Peso motore kg 10

Rumorosità db <70

Volume m30,020

Temperatura di lavoro °C -10 ÷ +55

Grado di protezione IP 677























Operatore MAGIC



Antenna radio



Lampeggiatore



Fotocellula esterna



Fotocellule interna



Selettore a chiave

CONTROLLO PRE-INSTALLAZIONE

Le ante devono essere solidamente fissate ai cardini delle colonne, non devono flettere

durante il movimento e devono muoversi senza attriti.

Prima d’installare MAGIC è meglio verificare tutti gli ingombri necessari per poterlo

installare.

Se il cancello si presenta come da Fig. 1 non occorrono modifiche.

È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti.

Il cancello può essere automatizzato solo se in buono stato e se rispondente alla norma

EN 12604.

- L’anta non deve presentare porte pedonali. In caso contrario occorrerà prendere

opportune precauzioni in accordo al punto 6.5.1 della EN12453 (ad esempio impedire

il movimento del motore quando il portoncino è aperto, grazie ad un microinterruttore

opportunamente collegato al quadro elettronico).

- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello

e cancellata).

- Non devono essere presenti fermi meccanici al di sopra del cancello perché non sono

sufficientemente sicuri.

PREPARAZIONE CEMENTAZIONE CASSA

- Eseguire la fossa nel terreno con le quote riportate sul disegno considerando che l’asse

delle cerniere dovrà cadere in mezzeria alla quota 500 (Fig. 5).

- Predisporre su un lato del cassonetto un tubo in PVC Ø 50 mm per lo scarico dell’acqua

e un tubo Ø 32 mm max di tipo isolante flessibile pesante per l’uscita dei cavi elettrici

(Questo affinché la giunzione dei cavi stessi avvenga all’interno di una scatola di

derivazione stagna a norme. La scatola può essere murata o fissata esternamente,

collocata da terra ad un’altezza minima di sicurezza).

- Con una livella posizionare la cassa in modo che il filo superiore del coperchio corrisponda

al piano finito del pavimento.

CEMENTAZIONE DEL MAGIC 105°

- Cementare facendo attenzione che la malta non entri all’interno della cassa e verificando

che i lati più corti della cassa siano perfettamente paralleli al cancello quando è

in posizione “CHIUSO”.

- Infilare la leva di traino sull’albero della cassa dopo averlo ingrassato.

Il collegamento tra anta e leva di traino può avvenire come da figure 7 e 8.

N.B. In caso l’anta abbia un supporto portante a terra, l’installazione è possibile facendo

fare la funzione di supporto al motore (vedi installazione Fig. 8).

- Inserire i dadi a gabbietta per il fissaggio del coperchio nelle apposite sedi ricavate nella

cassa di fondazione.

INSTALLAZIONE MAGIC

MAGIC 105°

MAGIC 180°

Componenti da installare secondo la norma EN 12453

TIPO DI COMANDO

USO DELLA CHIUSURA

Persone esperte

(fuori da area pubblica*)

Persone esperte

(area pubblica)

Persone

non esperte

mantenuto A B non possibile

impulsivo - in vista

(es. pulsante) C o E C o E C e D, o E

impulsivo - non in vista

(es. telecomando)

C o E C e D, o E C e D, o E

automatico C e D, o E C e D, o E C e D, o E

* esempio tipico sono le chiusure che non accedono alla pubblica via.

A: Comando ad azione mantenuta, tramite Pulsantiera es: cod. ACG2013

B: Comando ad azione mantenuta, tramite Selettore a chiave es: cod. ACG1010

C: Regolazione della forza del motore o fotocellule per rispettare forze d’impatto come

indicato in Annex A

D: Coste e/o altri dispositivi supplementari per ridurre la probabilità di contatto con la porta.

E: Dispositivi installati in modo tale che una persona non possa essere toccata dalla porta.

FIG. 7 - LEVA DI TRAINO FUORI ASSE RISPETTO ALLE CERNIERE DEL

CANCELLO (FINO A 45 mm)

A - NON USARE

B- Saldare al cancello con il perno come da Fig. 7

FIG. 8 - LEVA DI TRAINO PORTANTE DEL CANCELLO

A- Usare solo quando il peso del cancello grava sul motore

B- Saldare con il perno a metà asola della leva di traino come da Fig. 8

7 8

SCARICO ACQUA

SALDARE

CAVI ELETTRICI

SALDARE

REGOLAZIONE FINECORSA MECCANICI MAGIC105°

Usando MAGIC non è necessario fissare fermi a terra o altro perché è dotato all’interno di

viti di fermo registrabili per delimitare la corsa dell’anta.

Per accedere alle viti di fermo è necessario togliere il coperchio del MAGIC.

- Per ottenere l’apertura desiderata del cancello è sufficiente avvitare o svitare la vite “A”

di fermo e di seguito bloccare il controdado per impedire che possa modificare la sua

posizione nel tempo (Fig. 11).

- La stessa regolazione va eseguita anche sulla vite “C” per la chiusura.

CEMENTAZIONE DEL MAGIC 180°

MAGIC 180° viene fornito ambidestro quindi potete applicarlo sulla destra o sulla sinistra del

cancello indifferentemente e vale quanto detto per la versione 105° tranne che per quanto

segue:

- Cementare facendo attenzione che la malta non entri all’interno della cassa, verificando che i

lati più corti del cassonetto siano perfettamente perpendicolari al cancello quando è in

posizione “CHIUSO” a seconda dell’angolo d’apertura che si vuole realizzare.

Il collegamento tra anta e leva di traino può avvenire come da figure 9 e 10.

N.B. In caso l’anta abbia un supporto portante a terra, l’installazione è possibile facendo fare

la funzione di supporto al motore (vedi installazione Fig. 10).

- Inserire i dadi a gabbietta per il fissaggio del coperchio nelle apposite sedi ricavate nella cassa

di fondazione.

FIG. 9 - LEVA DI TRAINO CON APERTURA FINO A 155°

A- NON USARE

B- Saldare al cancello con il perno come da Fig. 9

FIG. 10 - LEVA DI TRAINO CON APERTURA FINO A 180°

A- Usare solo quando il peso del cancello grava sul motore.

N.B.: Non usare con cerniere portanti.

B- Saldare al cancello con il perno come da Fig. 10

9 10

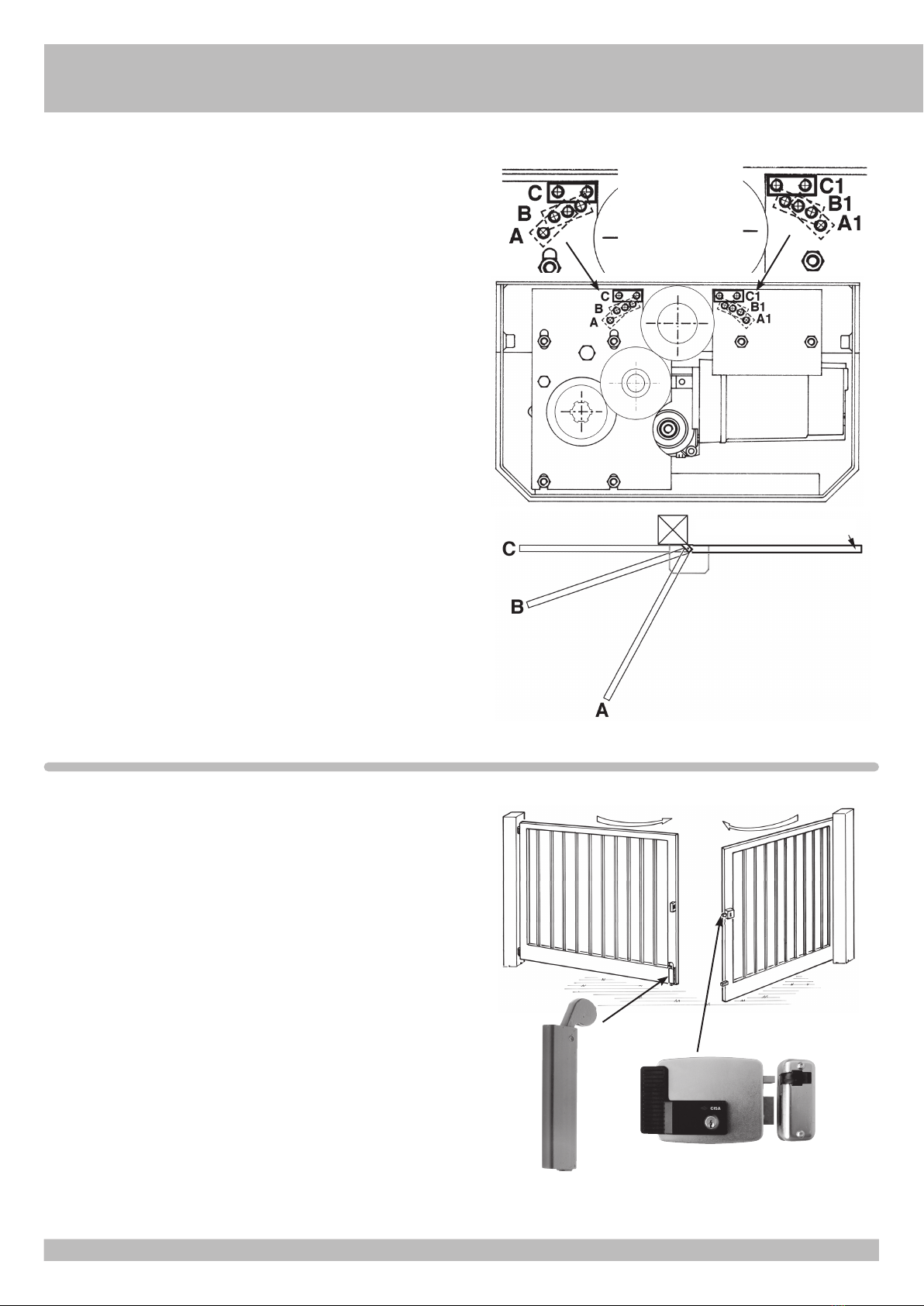

REGOLAZIONE FINECORSA MECCANICI MAGIC 180°

Per fermare il movimento del cancello nelle posizioni desiderate è sufficiente agire sulle

apposite viti dei fermi Ce C1, bloccandole successivamente coi controdadi per impedire

che possano modificare la loro posizione nel tempo (Fig. 12).

Per delimitare la corsa dell’anta del cancello é necessario spostare la posizione del fermo

a secondo dell’angolo d’apertura massima richiesto:

A = 120°÷155° / B = 155°÷170° / C = 170°÷180°.

Il fermo viene fornito già montato, è sufficiente regolarne la vite e bloccarla con l’apposito

dado.

MAGIC SUL LATO SINISTRO DEL CANCELLO (visto dall’interno dell’abitazione) => il fermo

di chiusura sarà C1 ed il fermo di apertura sarà C.

Il fermo Cè possibile spostarlo nelle posizioni Ao Ba seconda dell’apertura desiderata.

MAGIC SUL LATO DESTRO DEL CANCELLO (visto dall’interno dell’abitazione) => il fermo

di chiusura sarà Ced il fermo di apertura sarà C1.

Il fermo C1 è possibile spostarlo nelle posizioni A1 o B1 a seconda dell’apertura desiderata.

SBLOCCO DI EMERGENZA

Da effettuare dopo aver tolto l’alimentazione elettrica al motore.

Per poter eseguire in modo sicuro la movimentazione manuale dell’anta occorre verificare

che:

- Siano fornite idonee maniglie sull’anta;

- Tali maniglie non siano posizionate in modo da creare punti di pericolo durante il loro

utilizzo;

- Lo sforzo manuale per muovere l’anta non deve superare i 225 N per i cancelli posti su

siti privati ed i 390 N per i cancelli posti su siti commerciali ed industriali (valori indicati

nel punto 5.4.5 della norma EN 12453)

In caso di mancanza di energia elettrica, per poter aprire manualmente il cancello è

sufficente agire sulla serratura elettrica del cancello, quindi spingere manualmente le ante

(Fig. 13).

N.B.: In caso di cancelli a due ante, per un’efficace chiusura mediante serratura elettrica,

si consiglia l’utilizzo di un chiavistello meccanico (cod. ACG5000).

Questo accessorio viene montato solitamente alla base della prima anta che si chiude.

Quando arriva la seconda anta, questa tocca il chiavistello e blocca cosi la prima anta a

terra.

La seconda anta rimane invece bloccata alla prima grazie alla serratura elettrica che monta

solitamente a metà altezza.

CANCELLO CHIUSO

ACG5000

ACG8660

ACG8670

ACG8650

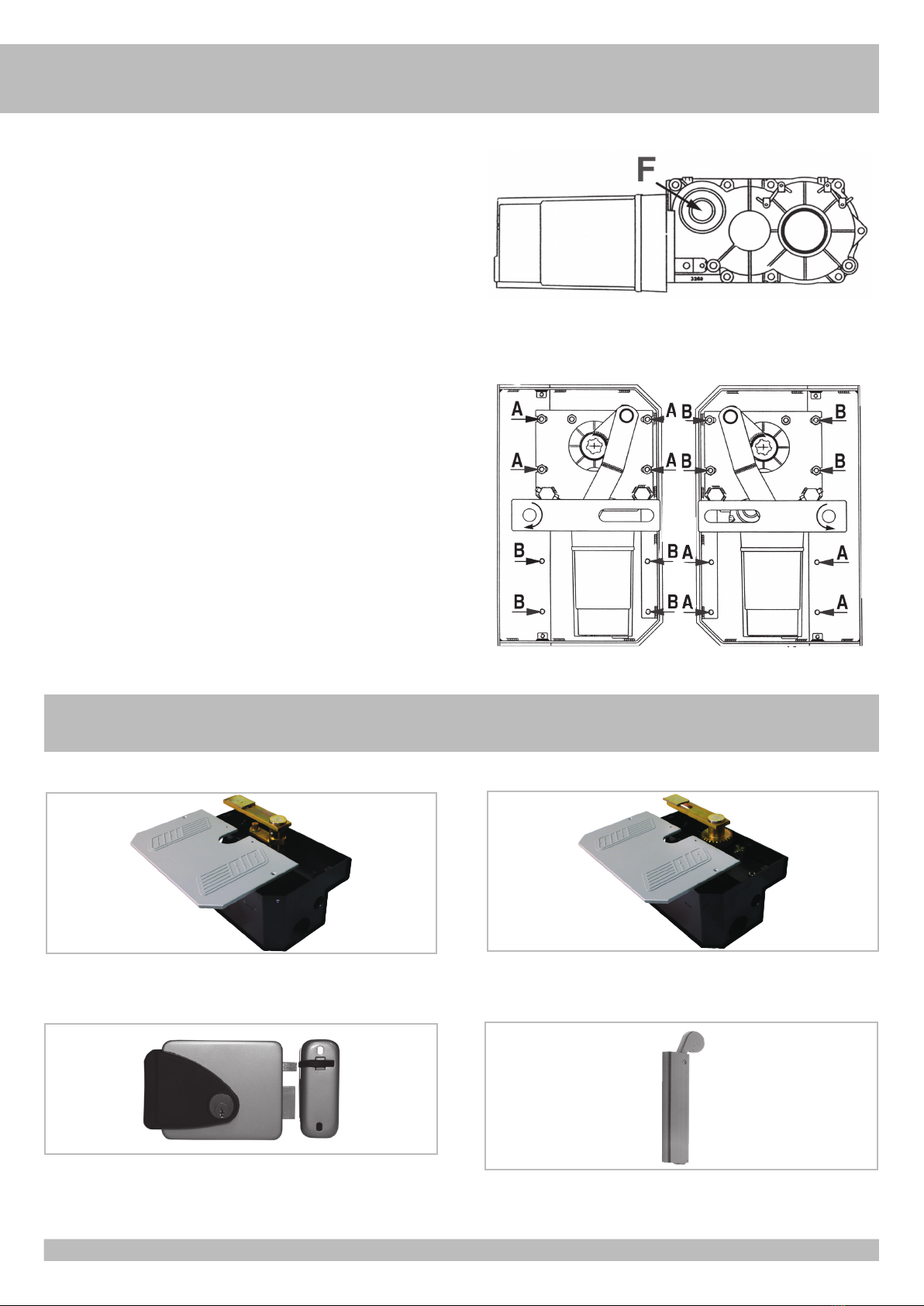

REGOLAZIONE FRIZIONE

Togliendo il coperchio della cassa si accede alla vite di regolazione della frizione meccanica

(F) (Fig. 14).

Dopo aver tolto il tappo di protezione nero e svitato il controdado, ruotate la vite in senso

orario per aumentare la forza impressa dal motore sulle ante del cancello.

Dosate la forza del motore in modo che sia solo leggermente superiore a quella richiesta

dall’anta per movimentarla.

N.B.: Più forza fate esercitare al motore tanto più questo ridurrà la propria

reversibilità.

MANUTENZIONE

Da effettuare da parte di personale specializzato dopo aver tolto l’alimentazione

elettrica al motore.

- Ogni anno ingrassare le parti in movimento all’interno della cassa e controllare la forza di

spinta esercitata dal motoriduttore sul cancello.

- Ogni due anni è consigliabile una revisione con sostituzione dell’olio.

In caso di manutenzione del riduttore è possibile rimuoverlo dalla cassa senza togliere

l’anta.

- Dopo aver rimosso il coperchio del cassonetto e aver scollegato il cavo di alimentazione

del motore, estraete manualmente la leva curva di traino così da poter aprire l’anta.

- Di seguito svitate i quattro dadi che fissano la piastra alla cassa e che bloccano il riduttore

in posizione (Fig. 15-A/B).

SICUREZZE ELETTRICHE

Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.

Si consiglia l’utilizzo del quadro elettronico di comando T2 (per 1 o 2 motori monofasi).

Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti.

OPTIONAL

Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.

CASSA DI FONDAZIONE PER MAGIC 110°

cod. ACG8402

CASSA DI FONDAZIONE PER MAGIC 180°

cod. ACG8412

SERRATURA ELETTRICA

Serratura Orizzontale - destra vista esterna - 12Vac cod. ACG8660

Serratura Orizzontale - sinistra vista esterna - 12Vac cod. ACG8670

Serratura Verticale - 12Vac cod. ACG8650

CHIAVISTELLO MECCANICO

Chiavistello meccanico per cancelli a due ante. cod. ACG5000

B2-CRX

cod. ABB2050

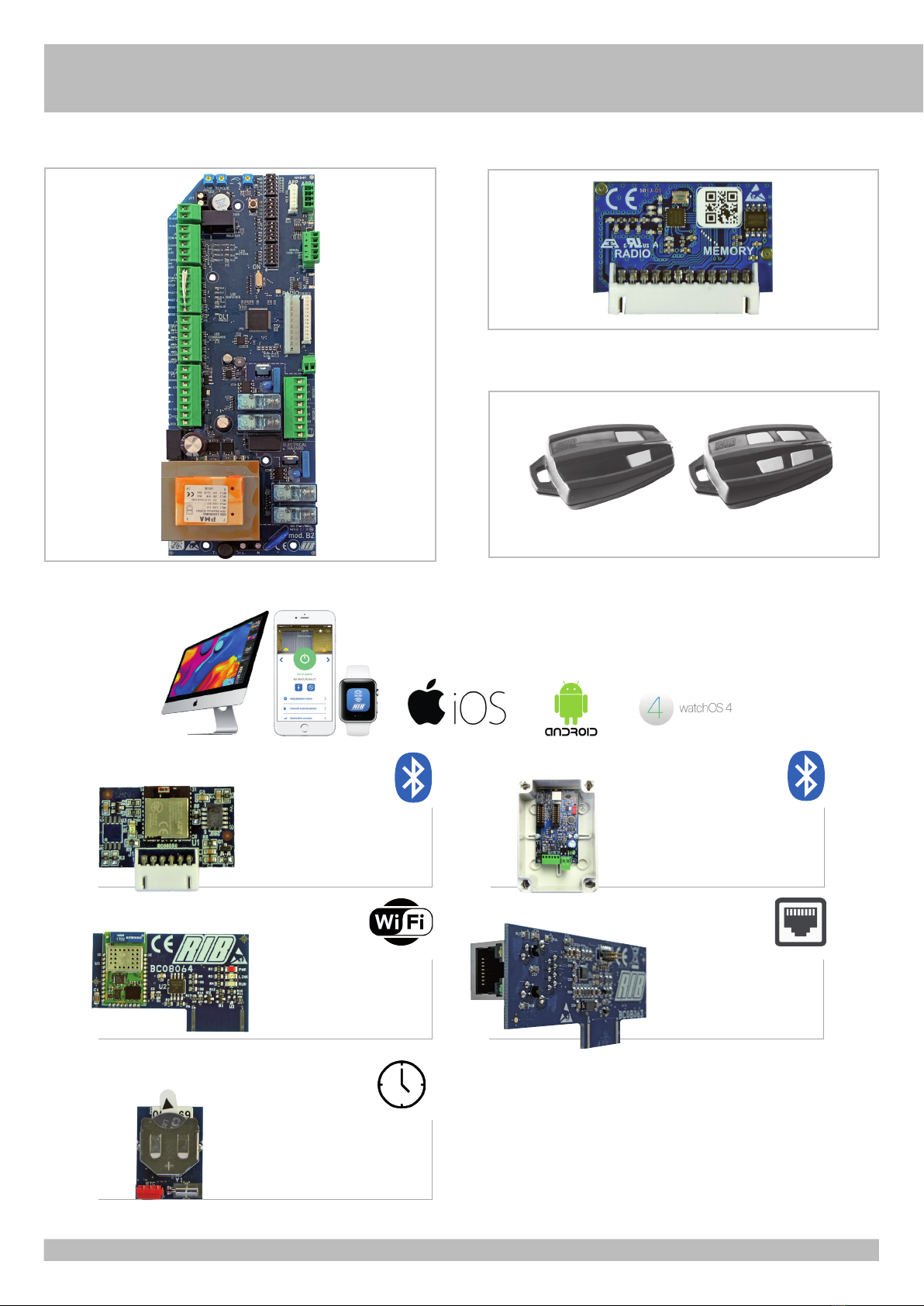

MODULO RADIO 433MHz

cod. ACG8069

SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054

SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058

SUN-PRO 2CH cod. ACG6210 SUN-PRO 4CH cod. ACG6214

TELECOMANDO SUN

APP8060 Modulo Orologio per

Scheda APP+ con Modulo Wi-Fi

o RJ45

per gestire la centrale di comando

come controllo accessi

APP8050 Scheda APP

per gestire la centrale di comando

tramite Bluetooth

APP8054 Scheda APP+

per gestire la centrale di comando

tramite Bluetooth

APP8064 Modulo Wi-Fi per Scheda

APP+

per gestire la centrale tramite rete

Wi-Fi locale (WLAN)

APP8066 Modulo RJ45 per Scheda

APP+

per gestire la centrale tramite rete

dati locale (LAN)

FIT SLIM

FOTOCELLULE DA PARETE cod. ACG8032B

COPPIA DI COLONNINE PER FIT SLIM cod. ACG8065

Le fotocellule FIT SLIM hanno la funzione di sincronismo in corrente alternata e portata

di 20 m.

Sono applicabili più coppie di fotocellule ravvicinate grazie al circuito sincronizzatore.

Aggiungere il TRASMETTITORE TX SLIM SYNCRO cod. ACG8029B per sincronizzare

fino a 4 coppie di fotocellule.

DISPOSITIVI DI COMANDO E SICUREZZA SENZA FILI

NOVA Wi-Fi

FOTOCELLULE SENZA FILI cod. ACG8037

COPPIA COLONNINE NOVA cod. ACG8039

VERTIGO Wi-Fi

FOTOCELLULE SENZA FILI SOSTITUTIVE DELLA COSTA

VERTIGO Wi-Fi 8 cod. ACG8042 - VERTIGO Wi-Fi 10 cod. ACG8043

BLOCK Wi-Fi

SELETTORE A CHIAVE SENZA FILI

cod. ACG6098

SPARK Wi-Fi

LAMPEGGIATORE SENZA FILI cod. ACG7064

SUPPORTO LATERALE cod. ACG7042

SAIL

SAIL arancio con scheda intermittente incorporata cod. ACG7072

SAIL bianco con scheda intermittente incorporata cod. ACG7078

SUPPORTO LATERALE SAIL cod. ACG8054

47.5

102.5

126

146

MASTER Wi-Fi OS

SCHEDA DI GESTIONE ACCESSORI SENZA FILI

con morsettiera - 12÷30V ac/dc cod. ACG6152

SCHÉMA DÉTAILLÉ DE L’INSTALLATION

CARACTERISTIQUES TECHNIQUES

MAGIC est un operateur réversible équipé d’un embrayage pour regler la force du moteur

et sus réversibilité.

Il est également équipé d’un fin de course mécanique, d’un levier et d’un couvercle de

passage. Il est livré avec une compacte boîtier en acier afin de faciliter son enterrement

(41x25, h17 cm).

MAGIC porte le vantail du portail et il est possible d’enlever le moteur sans avoir à ôter le

vantail.

MAGIC est réversible et ne nécessite donc pas de déblocage.

MAGIC peut actionner aisément des grilles et des portails pesant jusqu’à 350 kg avec des

vantaux d’une longueur allant jusqu’à 2,5 m avec un temps d’ouverture de 20 secondes dans

la version 105° et un temps d’ouverture de 40 secondes dans la version 180° (conformément

aux normes)

MAGIC, dans sa version 105° (fig. 3) est équipé d’un variateur de vitesse du vantail, tant en

ouverture qu’en fermeture (ouverture lente au début puis rapide, fermeture rapide au début

puis lente à l’arrivé en butée).

MAGIC, dans la version 180° (Fig. 4) permet l’ouverture du vantail jusqu’à 180° si l’arbre

en sortie de moteur se trouve dans l’axe des gonds du vantail. Si l’arbre en sortie de moteur

se trouve décalé de 4,5 cm alors permet l’ouverture du vantail jusqu’à 150°.

Mesures en mm 2

416 107 58

Ø35

Ø65

261

163

170

CARACTERISTIQUES

TECHNIQUES

MAGIC

105°

MAGIC

180°

Longueur maxi du battant m 2,5

Poids maxi du portail kg 350

Temps moyen d’ouverture s 20 40

Couple maxi Nm 250

Alimentation et frequence 230V~ 50/60Hz

Puissance moteur W 190

Absorption A 0,8

Condensateur µF 6,3

Cycles normatifs n° 18 - 20s/2s 9 - 40s/2s

Cycles conseillés par jour n° 80

Service % 50

Cycles consécutifs garantis n° 33/20s 16/40s

Type d’huile STAROIL OMALA S2G 100

Poids du moteur kg 21

Bruit db <70

Volume m30,020

Temperature de travail °C -10 ÷ +55

Indìce de protection IP 677























Operateur MAGIC



Antenne radio



Signal electrique



Photocellules p/protection externe



Photocellules p/protection interne



Selecteur

FINSTALLATION MAGIC

CONTROLE PRE-INSTALLATION

Le portail à battant doit être solidement fixé aux cardans des colonnes, ne doit pas flechir

pendant le mouvement et doit pouvoir manoeuvrer sans effort.

Avant d’installer MAGIC, il convient de verifier tous les encombrements necessaires pour

proceder à l’installation.

Si le portail se presente comme indiqué Fig. 1, aucune modification n’est necessaire.

Il est impératif d’uniformiser les caractéristiques du portail avec les normes et les

lois en vigueur. Le portail peut être automatisé seulement si il est en bon état et qu’il est

conforme à la norme EN 12604.

- Le vantail ne doit pas comporter de portillon intégré. Dans le cas contraire, il sera

opportun de prendre les précautions décrites au point 6.5.1 de la EN 12453 (interdire,

par le biais d’un contact raccordé aux bornes adaptées de la platine électronique, la mise

en marche de l’automatisme si le portillon est ouvert).

- Ne pas générer de zone d’écrasement (par exemple entre le vantail ouvert et la cloture).

- Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant donné que les arrêts

mécaniques ne sont pas suffisamment sûrs.

PREPARER LA SCELLEMENT DU CAISSON

- Creuser le sol en respectant les cotes rapportées sur le dessin en considérant que l’axe

des charnières devra tomber au milieu de la cote 500 (Fig. 5).

- Installer à côté de l’entrée du caisson un tube en PVC Ø 50 mm pour l’écoulement de

l’eau et un tube de type isolant de Ø 32 mm max., flexible et résistant pour la sortie des

câbles électriques (afin que le raccordement des câbles se fasse à l’intérieur d’une boîte

de dérivation étanche. Celle-ci peut être emmurée ou fixée extérieurement, raccordée à

la terre, à une hauteur minimale de sécurité, et devra répondre aux normes).

- A l’aide d’un niveau positionner le caisson de façon à ce que le bord supérieur du

couvercle soit au ras du sol.

CIMENTER LE MAGIC 105°

- Cimenter en faisant attention à ce que le mortier ne pénètre pas à l’intérieur du caisson et

en s’assurant que les côtés les plus courts du caisson sont parfaitement parallèles

au portail lorsque celui-ci est en position “FERME”.

- Enfiler le levier à fourche sur l’arbre du caisson graissé en s’assurant préalablement que

la crapaudine de bronze est montée sur l’arbre.

Le raccordement entre le vantail et le levier à fourche peut se faire comme indiqué sur

les figures 7-8.

N.B.: Lorsque le portail déjà installé dispose d’un support portant à terre, l’installation est

possible en se servant du moteur comme support (voir installation Fig. 8).

- Insérer les boulons pour fixer le couvercle dans des endroits coupés dans la caisse de

fondation.

MAGIC 105°

MAGIC 180°

Parties à installer conformément à la norme EN 12453

TYPE DE COMMANDE

USAGE DE LA FERMETURE

Personne expertes

(zone sans publique*)

Personne expertes

(zone avec publique)

Personnes

non expertes

homme presente A B Pas possible

impulsion en vue

(ex. bouton) C ou E C ou E C et D, ou E

impulsion hors de vue

(ex. télécommande) C ou E C et D, ou E C et D, ou E

automatique C et D, ou E C et D, ou E C et D, ou E

* example typique: fermetures qui n’ont pas d’accès à un chemin public

A: Touche de commande à homme present (à action maintenue), comme code ACG2013.

B: Sélecteur à clef à homme present (à action maintenue), code ACG1010.

C: Réglage de la puissance du moteur ou photocellules pour respecter les forces d’impact

indiquées à l’annexe A

D: Barre palpeuse et/ou autres dispositifs supplémentaires pour réduire la probabilité de

contact avec la porte.

E: Dispositifs installés de telle sorte qu’une personne ne puisse pas être touchée par la

porte.

FIG. 7 - DÉSAXÉ JUSQU’À 45 MM DES GONDS DU PORTAIL

A - NE PAS UTILISER

B- Souder au portail avec le pivot (cf. fig. 7).

FIG. 8 - PORTANT DU PORTAIL

A- Utiliser uniquement lorsque le poids du portail repose sur le moteur.

B- Souder avec le pivot au milieu de la fente du levier d’entraînement (cf. fig. 8).

7 8

ECOULEMENT

DE L’EAU

SOUDER

CABLE ELECTRIQUE

SOUDER

REGLAGE DES FINS DE COURSE MECANIQUES MAGIC 105°

Lorsqu’on utilise MAGIC il n’est pas nécessaire de fixer des arrêts au sol ou ailleurs, car

il est équipé à l’intérieur de vis d’arrêt réglables pour stopper la course du vantail. Pour

accéder à ces vis, ôter le couvercle du MAGIC.

- Pour obtenir l’ouverture du portail désirée, il suffit de visser ou de dévisser la vis d’arrêt

(A) et de bloquer ensuite le contre-écrou pour empêcher qu’elle change de position par

la suite (Fig. 11).

Le même réglage doit être effectué pour la fermeture, à l’aide la vis (C).

CIMENTER LE MAGIC 180°

MAGIC 180° est fourni en version ambidextre et peut être installé indifféremment sur la

droite ou la gauche du portail. Toutes les instructions du 105 sont valables.

De plus:

- Cimenter en prenant soin de ne pas introduire de mortier dans le caisson, en veillant à

ce que les côtés les plus courts du caisson soient parfaitement perpendiculaires

au portail en position “FERME” selon l’angle d’ouverture que l’on désire obtenir.

Le raccordement entre vantail et fourche peut être fait comme indiqué figures 9-10.

N.B.: Lorsque le portail déjà installé dispose d’un support portant à terre, l’installation est

possible en se servant du moteur comme support (voir installation Fig. 10).

- Insérer les boulons pour fixer le couvercle dans des endroits coupés dans la caisse de

fondation.

FIG. 9 - AVEC OUVERTURE JUSQU’À 155°

A - NE PAS UTILISER

B- Souder au portail avec le pivot (cf. fig. 9).

FIG. 10 - AVEC OUVERTURE JUSQU’À 180°

A- Utiliser uniquement lorsque le poids du portail repose sur le moteur. NB: ne pas utiliser

avec des gonds portants.

B- Souder au portail avec le pivot (cf. fig. 10).

9 10

REGLAGE DES FINS DE COURSE MECANIQUES MAGIC 180°

Pour arrêter le mouvement du portail dans les positions désirées, il suffit d’agir sur les vis

des arrêts C et C1 en les bloquant ensuite avec leurs contre-écrous pour empêcher qu’elles

changent de position par la suite (Fig. 12).

Pour délimiter la course du vantail déplacer la position de l’arrêt selon l’angle d’ouverture

maximum requis:

A = 120°÷155° / B = 155°÷170° / C = 170°÷180°.

L’arrêt est livré monté, il suffit de régler la vis et de la bloquer avec l’écrou.

MAGIC SUR LE CÔTÉ GAUCHE DU PORTAIL (vue de l’intérieur de l’habitation), l’arrêt de

fermeture sera le C1 et celui de l’ouverture le C.

Il est aussi possible de déplacer l’arrêt Cen position Aou B, selon l’ouverture désirée.

MAGIC SUR LE CÔTÉ DROIT DU PORTAIL (vue de l’intérieur de l’habitation), l’arrêt de

fermeture sera le Cet celui de l’ouverture le C1.

Il est aussi possible de déplacer l’arrêt C1 en position A1 ou B1, selon l’ouverture désirée.

DEBLOCAGE D’URGENCE

Effectuer apres avoir coupé l’alimentation.

Afin de pouvoir manœuvre manuellement le vantail, il est important de vérifier que:

- Il soit fourni des poignées adaptées sur le vantail.

- Ces poignées doivent être positionnées de sorte à ne pas créer un danger durant leur

utilisation.

- L’effort manuel pour mettre en mouvement le vantail ne doit pas excéder 225 N pour les

portes et portails en usage privé, et 390 N pour les portes et portails à usage industriel et

commercial (valeurs indiquées au paragraphe 5.4.5 de la norme EN 12453).

En cas de coupure de courant, pour ouvrir manuellement le portail, il suffit d’agir

manuellement sur la serrure électrique du portail, puis de pousser manuellement les

vantaux (Fig. 13).

N.B.: En cas de portails à deux vantaux, pour une fermeture efficace au moyen d’une

serrure électrique, il est conseillé d’utiliser un verrou mécanique (code ACG5000).

Cet accessoire est habituellement monté à la base du premier vantail qui se ferme.

Lorsque le second vantail arrive, il touche le verrou et ainsi bloque le premier vantail au sol.

En revanche, le second vantail reste bloqué au premier grâce à la serrure électrique montée

solidement à mi-hauteur.

PORTAIL FERME

ACG5000

ACG8660

ACG8670

ACG8650

REGLAGE DE L’EMBRAYAGE DE SECURITE

On accède à la vis de réglage de l’embrayage mécanique située sur le caisson du réducteur

en enlevant le couvercle (Fig. 14).

Après avoir enlevé le bouchon de protection noir et dévissé le contre-écrou, tourner la vis

dans le sens des aiguilles d’une montre pour augmenter la force transmise aux vantaux

par le moteur.

Doser la force du moteur de façon à ce qu’elle soit tout juste supérieure à celle requise

par le vantail pour se déplacer.

NOTA: Plus de force que vous placez sur l’embrayage de moteur, moins de

réversibilité vous obtenez à partir de l’opérateur.

ENTRETIEN

Effectuer seulement par personnel specialisé apres avoir coupé l’alimentation.

- Graisser tous les ans les parties mobiles à l’intérieur du caisson et contrôler la force de

poussée exercée par le motoréducteur sur le portail.

- Tous les deux ans, nous vous conseillons une révision générale avec vidange d’huile.

En cas d’entretien du motoréducteur, il est possible de le sortir du caisson sans enlever

le vantail.

- Après avoir ôté le couvercle du caisson et débranché le câble d’alimentation du moteur,

extraire à la main le levier courbe de déplacement, de façon à pouvoir ouvrir le vantail.

- Dévisser ensuite les quatre écrous qui fixent la plaque au caisson et qui bloquent le

réducteur en position (Fig. 15-A/B).

SECURITES ELECTRIQUES

Adapter les installation du parties electriques aux normes et lois en vigueur. Nous vous

conseillons d’utiliser un coffret électronique T2 (pour 1 ou 2 moteurs monophasés).

Pour ce qui est des raccordements et des données techniques des accessoires, se référer

à leur manuel.

VERROU MECANIQUE

Pour le verrouillage au sol du premier vantail code ACG5000

OPTIONS

Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants.

CAISSE DE FONDATION POUR MAGIC 110°

code ACG8402

CAISSE DE FONDATION POUR MAGIC 180°

code ACG8412

SERRURE ELECTRIQUE

Serrure Horizontale - droite vue externe - 12Vac code ACG8660

Serrure Horizontale - gauche vue externe - 12Vac code ACG8670

Serrure Verticale - 12Vac code ACG8650
