FISSAGGIO SUPPORTO BATTERIE SU B2 24V
Seguite la procedura mostrata dalle immagini da 1 a 4 per fissare
correttamente il supporto per le batterie al B2 24V.
COLLEGAMENTO CAVI
Collegare i cavi in dotazione alla morsettiera della scheda di carica batterie,
rispettando i colori rosso per il polo positivo (+) e nero per il polo negativo (-) come
mostrato in Fig. 5.
INSTALLAZIONE BATTERIE
- Togliere tensione al quadro elettronico B2 24V prima di eseguire i collegamenti.
- Inserire la scheda carica batterie nel connettore J8 (Fig. 7).
Tramite App RIB GATE è possibile selezionare la corrente di ricarica per batterie da
1,2, 2,2, 7 e 12 Ah.
- Collegare i fili alle batterie per alimentare il quadro (Fig. 8).
Si consiglia di usare 2 batterie 12V 2,2Ah ognuna (Fig. 9). Se si usano batterie di
capacità superiore il tempo di ricarica si allungherà proporzionalmente.
- Posizionare le batterie sul supporto (Fig. 10).
⚠ : Se i cavi delle batterie vengono collegati con polarità invertite si accende il led
DL1 sulla scheda carica batteria e quindi la centralina non si avvia. Invertite i
cavi e verificate lo spegnimento del led DL1.
- Ridate tensione all’impianto.
⚠ : Il carica batteria non eroga nessuna tensione di carica se ai capi della
morsettiera del carica batteria non viene rilevata la tensione delle batterie o
una tensione inferiore ai 3 V.
Per caricare completamente le batterie servono circa 24 ore pertanto SI SCONSIGLIA
di usare l’automazione con le sole batterie prima che queste siano completamente
cariche.
SEGNALAZIONE FUNZIONAMENTO CON BATTERIE (BLACK-OUT)
A cancello chiuso, sul B2 24V, tramite l’uscita spia cancello aperto (SIGNAL), è
possibile visualizzare lo stato di funzionamento con batterie:
- se il led lampeggia velocemente 2 volte con pausa successiva di 2 secondi, segnala
funzionamento con batterie e quindi condizione di black out di rete.
- se il led lampeggia velocemente 3 volte con pausa successiva di 2 secondi, segnala

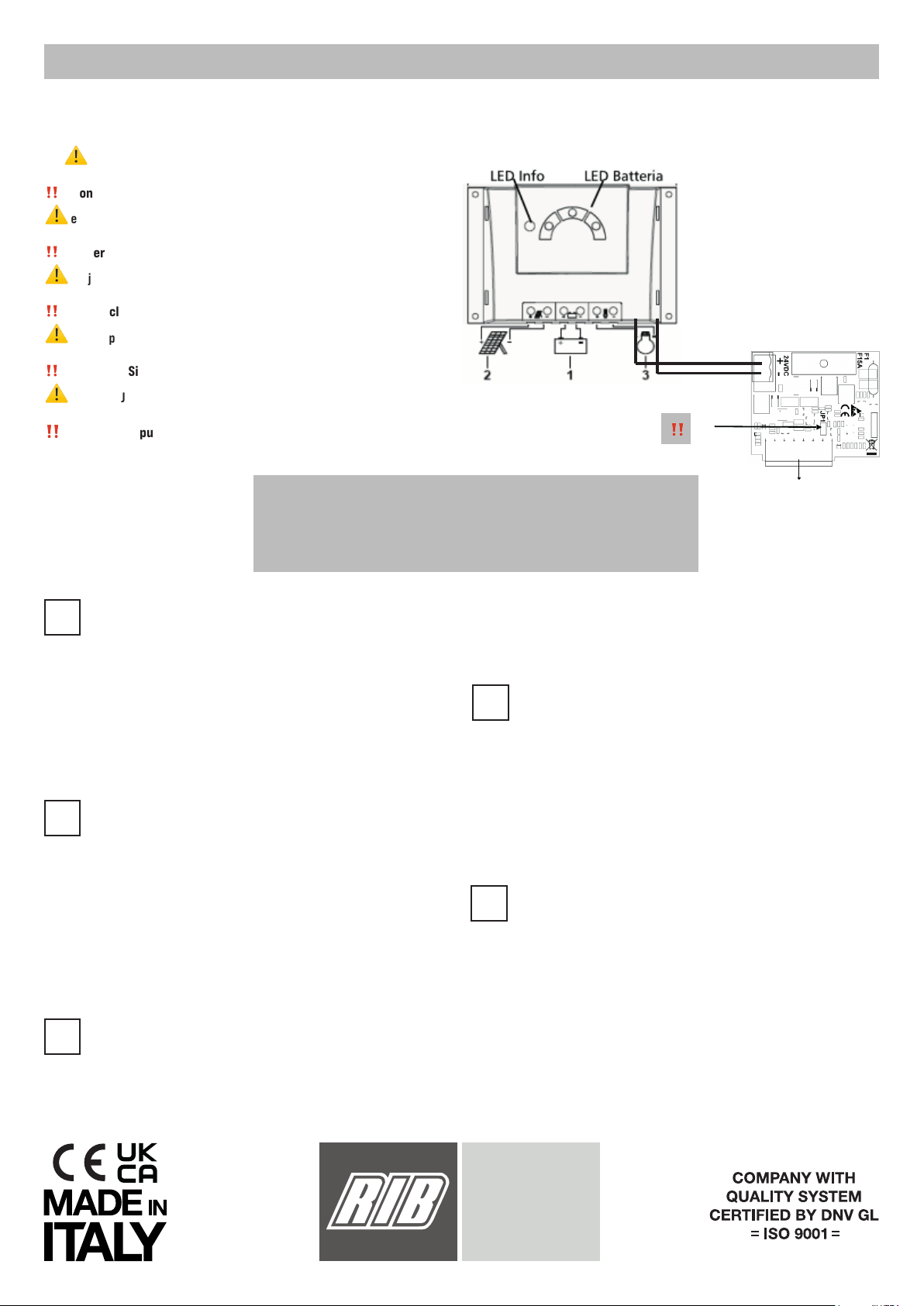

funzionamento con batterie da collegamento a sistema solare.
- se il led lampeggia continuamente segnala lo stato di batterie scariche. Con batterie
scariche ogni operazione viene interrotta (per salvaguardare le batterie). Il buzzer
emette un tono e il lampeggiatore emette un flash ogni 5 secondi per un minuto. Ad
ogni comando le segnalazioni si ripetono.
Al ritorno della tensione di rete è sufficiente dare un comando perché il cancello
riprenda ad operare. Contemporaneamente le batterie si ricaricano.
RIMOZIONE BATTERIE
N.B.: Scollegare l’apparecchio dall’alimentazione prima di rimuovere la batterie.
Le batterie devono essere rimosse dall’apparecchio prima dell’eliminazione
dell’apparecchio stesso e lo smaltimento deve essere fatto in maniera sicura.
Rimuovere i cavetti d’alimentazione (vedi Fig. 8) e la scheda carica batterie (vedi
Fig. 6).
FIXATION DU SUPPORT DE BATTERIE SUR B2 24V
Suivre la procédure illustrée par les images de 1 à 4 pour fixer correctement
le support de batteries au B2 24V.
CONNEXION DES CÂBLES
Relier les câbles fournis au bornier de la carte de recharge de batteries, en
respectant les couleurs rouge pour le pôle positif (+) et noir pour le pôle négatif (-),
comme le montre la Fig. 5.
INSTALLATION DE BATTERIES
- Couper l’alimentation de la carte B2 24V avant d’effectuer les branchements.
- Insérez la carte du chargeur de batterie dans le connecteur J8 (Fig. 7).
En utilisant l’application RIB GATE, il est possible de sélectionner le courant de charge
pour les batteries 1,2, 2,2, 7 et 12 Ah.
- Relier les fils à la batterie pour alimenter l’unité (Fig. 8).
Il est conseillé d’utiliser deux batteries chacun de 12V 2,2Ah (Fig. 9). Si on
utilise des batteries ayant une capacité supérieure, le temps de recharge sera
proportionnellement plus long.
- Placez les batterie dans le logement (Fig. 10).
⚠ : Si les câbles de la batterie sont connectés avec une polarité inversée, le
voyant DL1 de la carte du chargeur de batterie s’allume, puis l’unité de
commande ne démarre pas. inversez les câbles et vérifiez que le voyant DL1
est éteint.
- Remettez le courant
⚠ : Le chargeur de batterie ne délivre aucune tension de charge si la tension de
la batterie ou une tension inférieure à 3V n’est pas détectée aux bornes du
bornier du chargeur de batterie.
Pour charger complètement les batteries, il faudra environ 24 heures; il est donc
vivement DÉCONSEILLÉ d’utiliser la commande automatique uniquement avec les
batteries avant que celle-ci ne soit complètement chargée.
SIGNALISATION DU FONCTIONNEMENT AVEC LES BATTERIES (COUPURE DE COURANT)
Lorsque la porte est fermée, sur B2 24V, via l’indicateur porte de sortie ouverte
(SIGNAL), vous pouvez afficher l’état de fonctionnement de la batterie:
- Si le voyant clignote rapidement deux fois avec une pause de 2 secondes après,
indique le fonctionnement de la batterie, puis noir sur l’état du coupure de courant.
- Si le voyant clignote rapidement 3 fois avec une pause de 2 secondes, il signale le
fonctionnement avec des batteries raccordées au système solaire.
- Si le voyant clignote en permanence indique l’état des batteries. Lorsque celles-
ci seront déchargées, toute opération sera interrompue (pour sauvegarder les
batteries). La sonnerie émet une tonalité et le clignotant émet un clignotement
toutes les 5 secondes pendant une minute. A chaque commande, les signaux sont
répétés.
Au retour du courant, les batteries se rechargent automatiquement, et il suffit de
donner un ordre de commande pour que la automation reprenne son fonctionnement.
RECYCLAGE DE BATTERIES
N.B.: Couper l’alimentation de l’appareil avant d’enlever le batteries.
Le batteries doit être oteé de l’appareil avant même l’élimintation de celui-ci et doit
être éliminée de façon sûre.
Retirer les petits câbles d’alimentation (voir Fig. 8) et la fiche de charge batteries
(voir Fig. 6).
FIXING THE BATTERIES HOLDER TO THE B2 24V
To install the batteries holder correctly on the B2 24V, proceed as shown
in figures 1 to 4.
CONNECTING WIRES
Connect the wires to the terminals of the batteries charger card, observing the
colours: red for the positive pole (+) and black for the negative pole (-) as shown
in Fig. 5.
INSTALLING THE BATTERIES
- Turn off the power supply of B2 24V control board before making connections.
- Insert the battery charger board into the J8 connector (Fig. 7).
Using the RIB GATE App it is possible to select the charging current for 1,2, 2,2, 7 and
12 Ah batteries.
- Connect the wires to the batteries to power up the control board (Fig. 8).
SCHEDA CARICA BATTERIE
CARTE CHARGEUR DE BATTERIES - BATTERIES CHARGER CARD
BATTERIENLADEKARTE - CARGADOR DE LAS BATERIAS
PRINCE 24V - KING 24V - KING EVO 24V - DUKE 24V code ACG4773
I
F
GB

The batteries should be 2x12V 2,2Ah each (Fig. 9). If bigger capacity batteries are
used, the charging time will increase proportionally.
- Place the batteries in the holder (Fig. 10).
⚠ : If the battery cables are connected with inverted polarity, the DL1 LED on
the battery charger board lights up and then the control unit does not start.
Reverse the cables and check that the DL1 LED is off.
- Turn on the power again
⚠ : The battery charger does not deliver any charge voltage if the battery voltage
or a voltage lower than 3V is not detected at the terminals of the battery charger
terminal board.
As the batteries needs about 24 hours to reach full charge, the automatic system
SHOULD NOT be used with the batteries alone until charging has been completed.
BATTERIES OPERATION SIGNAL (BLACK-OUT)
When the gate is closed, on B2 24V, through the gate open output indicator (SIGNAL),
you can view the status of batteries operation:
- If the LED blinks quickly two times with subsequent pause of 2 seconds, it indicates
batteries operation and then black out condition of the network.
- If the LED flashes quickly 3 times with a pause of 2 seconds, it signals operation with
batteries connected to the solar system.
- If the LED blinks continuously, it indicates the weak status of batteries. When
the batteries charge is low, any operation of the system will be interrupted (to
safeguard the batteries). The buzzer emits a tone and the flasher emits a flash
every 5 seconds for one minute. At each command the signals are repeated.
When power supply is restored, it will be enough to select any control command for
the gate to start functioning again.
The batteries will also begin recharging.
REMOVAL OF THE BATTERIES
N.B.: Disconnect the power supply from the operator before removing the batteries.
The batteries must be removed from the operator before discarding it. The disposal
of the batteries must be done in an appropriate and safe way.
Remove the supply conductors (see Figure 8) and the batteries charger card (see
Figure 6).
BEFESTIGUNG DES BATTERIENGEHÄUSES AN B2 24V
Das Batteriengehäuse unter Beachtung der Abbildungen 1 bis 4 am B2 24V
befestigen.
KABELANSCHLUSS
Die mitgelieferten Kabel an die Klemmenleiste der Batterienladeplatine anschließen.
Hierbei sind die Farben der Leiter zu beachten: rot an den Pluspol (+), schwarz an den
Minuspol Pol (-) (vgl. Abb. 5).
INSTALLATION DER BATTERIEN
- Vor der Ausführung der Anschlüsse muss die Stromzufuhr des Steuergeräts B2 24V
unterbrochen werden.
- Setzen Sie die Akkuladegerätplatine in den Anschluss J8 ein (Abb. 7).
Mit der RIB GATE App kann der Ladestrom für 1,2, 2,2, 7 und 12 Ah Akkus gewählt
werden.
- Die Leiter an die Batterien anschließen, um das Steuergerät zu speisen (Abb. 8).
Die Batterien sollten zwei 12V 2,2Ah jedes sein (Abb. 9). Bei stärkeren Batterien
verlängert sich die Aufladezeit entsprechend.
- Legen Sie die Batterien in der Halterung (Abb. 10).
⚠ : Wenn die Akkukabel mit umgekehrter Polarität angeschlossen sind, leuchtet
die DL1-LED auf der Akkuladegerätplatine auf und die Steuereinheit startet
nicht. Kehren Sie die Kabel um und prüfen Sie, ob die DL1-LED aus ist.
- Schalten Sie den Strom wieder ein
⚠ : Das Batterieladegerät liefert keine Ladespannung, wenn die Batteriespannung
oder eine Spannung unter 3 V an den Enden der Klemmenleiste des
Batterieladegeräts nicht erkannt wird.
Es dauert etwa 24 Stunden, bis die Batterien vollständig aufgeladen ist. Aus diesem
Grund sollte der Torantrieb während dieser Zeitspanne nicht ausschließlich mit
Batterienbetrieb bewegt werden.
ANZEIGE BATTERIENBETRIEB (STROMAUSFALL)
Wenn das Tor geschlossen ist, wird der B2 24V, über die Ausfahrt Tor offen Indikator
(SIGNAL), können Sie den Status der Batterien-Betrieb:
- Wenn die LED blinkt zweimal schnell mit anschließender Pause von 2 Sekunden zeigt
Akkubetrieb und dann black out Zustand des Netzes.
- Wenn die LED 3-mal kurz mit einer Pause von 2 Sekunden blinkt, signalisiert dies den
Betrieb mit an die Solaranlage angeschlossenen Batterien.
- Blinkt kontinuierlich zeigt den Status des Akkus. Sie beginnt zu blinken, wenn die
Batterien entladen ist. In diesem Fall wird zum Schutz die Batterien jede Bewegung
unterbrochen. Der Summer gibt einen Ton aus und der Blinker gibt eine Minute lang
alle 5 Sekunden einen Blitz aus. Bei jedem Befehl werden die Signale wiederholt.
Bei Wiederaufnahme der Netzeinspeisung genügt ein Befehl, um das Tor erneut zu
bewegen. Gleichzeitig wird auch die Batterien aufgeladen.
ENDSORGUNG DER BATTERIEN
PS: Bevor sie die Kabel von der Batterien entfernen muss die Stromversorgung
getrennt werden.
Die Batterien muss nach dem Sie zu alt ist Ordnungsgemäß recycelt werden.
Die Kabel für die Speisungszufuhr entfernen (siehe Abb. 8).
Die Karte für die Batterienladung entfernen (siehe Abb. 6).
FIJACIÓN DEL SOPORTE DE LAS BATERÍAS EN B2 24V
Proceda como ilustran las figuras 1 a 4 para fijar correctamente el soporte
de las baterías a B2 24V.
CONEXION DE LOS CABLES
Conecte los cables que se incluyen en el suministro a la bornera de la tarjeta de carga
de las baterías. Una el rojo al polo positivo (+) y el negro al negativo (-), como ilustra
la Fig. 5.
INSTALACIÓN DE LA BATERÍAS
- Desconecte el cuadro electrónico B2 24V de la tensión eléctrica antes de realizar
las conexiones.
- Inserte la placa del cargador de batería en el conector J8 (Fig. 7).
Usando la aplicación RIB GATE es posible seleccionar la corriente de carga para
baterías de 1,2, 2,2, 7 y 12 Ah.
- Conecte los cables a las baterías para alimentar el cuadro electrónico (Fig. 8).
Se aconseja utilizar dos baterias de 12V 2,2 Ah (Fig. 9). Si se emplean baterías de
mayor capacidad, el tiempo de recarga se alarga proporcionalmente.
⚠ : Si los cables de la batería están conectados con polaridad invertida, el LED DL1
en la placa del cargador de batería se enciende y luego la unidad de control no
se inicia. Invierta los cables y verifique que el LED DL1 esté apagado.
- Coloque las baterías en el soporte (Fig. 10).
- Enciende nuevamente el poder
⚠ : El cargador de batería no entrega ningún voltaje de carga si el voltaje de la
batería o un voltaje inferior a 3V no se detecta en los terminales del tablero de
terminales del cargador de batería.
Para cargar completamente las baterías son necesarias aproximádamente 24 horas
por lo que SE ACONSEJA de usar la automatización con las baterías sola, antes que
ésta esté completamente cargada.ì
INDICACIÓN DE FUNCIONAMIENTO CON BATERÍAS (CORTE DE CORRIENTE)
Con la puerta cerrada, el B2 24V, a través del indicador de puerta abierta (SIGNAL), se
puede ver el estado de funcionamiento de las baterías:
- Si el LED parpadea rápidamente 2 veces con pausa posterior de 2 segundos, indica
que el funcionamiento de las baterías y luego fuera condición de corte de corriente.
- Si el LED parpadea rápidamente 3 veces con una pausa de 2 segundos, indica el
funcionamiento con las baterías conectadas al sistema solar.
- Parpadea continuamente indica el estado de las baterías descargadas.
Cuando las baterías están descargadas (20V), para evitar que se dañe, se interrumpe
el funcionamiento del sistema.
Cuandovuelvelacorriente essuficiente impartirun mandopara quela automatización
vuelva a funcionar. Al mismo tiempo, las baterías se recargan.
EXTRACCIÓN DE LA BATERÍAS
P.S.: Desconectar el aparato de la alimentación antes de extraer las baterías.
Se debe extraer las baterías antes de la eliminación del equipo. Esta eliminación tiene
que realizarse en forma segura.
Quitar los cables de alimentación (ver Fig. 8) y la tarjeta carga baterías (ver Fig. 6).
D
E

123
78
910
4 5 6
BATTERY
12 V 2,2 Ah
code ACG9515
BATTERY
12 V 2,2 Ah
code ACG9515

Cod. CVA2459 - 062021 - Rev. 01
COLLEGAMENTO A REGOLATORE DI CARICA SOLARE
A ⚠ il jumper JP1 deve essere chiuso PRIMA di collegare l’alimentazione
proveniente dal modulo “regolatore di carica”.
‼ Non chiudere il ponticello in presenza di tensione di rete.
⚠ le cavalier JP1 doit être fermé AVANT de connecter l’alimentation du module
“contrôleur de charge”.
‼ Ne fermez pas le cavalier en présence de tension secteur.
⚠ JP1 jumper must be closed BEFORE connecting the power supply from the
“charge controller” module.
‼ Do not close the jumper in the presence of mains voltage.
⚠ Der Jumper JP1 muss geschlossen sein, BEVOR Sie die Spannungsversorgung
über das Modul “Laderegler” anschließen
‼ Schließen Sie den Jumper nicht bei Netzspannung.
⚠ : el puente JP1 debe estar cerrado ANTES de conectar la fuente de alimentación
del módulo “controlador de carga”.
‼ No cierre el puente en presencia de tensión de red.
B Da inserire nelle schede:
Pour être inséré dans les cartes:
To be inserted in the cards:
Para insertar en las tarjetas:
In die Karten einzufügen:
B2 24V, B2D 24V, L1 24V, P1 24V
A
B
CONNEXION AU CONTRÔLEUR DE CHARGE SOLAIRE - CONNECTION TO SOLAR CHARGE CONTROLLER
ANSCHLUSS AN DEN SOLAR-LADEKONTROLLER - CONEXION AL CONTROLADOR DE CARGA SOLAR
L’immagine si riferisce al prodotto “regolatore di carica solare” modello
SOLSUM 10.10F della STECA (CONSIGLIATO)
1 = batterie* 2 x 12V 7/10 Ah
2 = pannelli solari : 1 da 24V 100 W (o 2 da 12V 50 W collegati in serie)
3 = carico, da collegare ai poli + e – dei morsetti scheda carica batteria.
* La potenza delle batterie da utilizzare dipende dalle manovre che si eseguono
giornalmente e dalle condizioni climatiche. Se l’uso è intensivo o le condizioni
climatiche non sono favorevoli si consiglia l’utilizzo di batterie da 12 Ah, altrimenti
utilizzare batterie con correnti inferiori.
L’image se réfère au produit “Régulateur de charge solaire”, modèle SOLSUM
10.10F de STECA (RECOMMANDÉ).
1 = piles * 2 x 12V 7/10 Ah
2 = panneaux solaires ...... 1 de 24V 100 W (ou 2 de 12V 50 W connectés en série)
3 = charge, à connecter aux bornes + et - des bornes de la carte du chargeur de
batterie.
* Lapuissancedespilesàutiliserdépenddesmanœuvreseffectuéesquotidiennement
et des conditions climatiques. Si l’utilisation est intensive ou si les conditions
climatiques ne sont pas favorables, il est conseillé d’utiliser des batteries 12 Ah,
sinon utilisez des batteries avec des courants plus faibles.
The image refers to the product “solar charge controller” SOLSUM 10.10F
model from STECA (RECOMMENDED)
1 = batteries * 2 x 12V 7/10 Ah
2 = solar panels : 1 x 24V 100 W (or 2 x 12V 50 W connected in series)
3 = load, to be connected to the + and - terminals of the battery charger board
terminals.
* Thepowerof thebatteries tobe useddepends onthemaneuvers thatare performed
daily and the climatic conditions. If the use is intensive or the climatic conditions are
not favorable, it is advisable to use 12 Ah batteries, otherwise use batteries with
lower currents.
Das Bild bezieht sich auf das Produkt “Solar Charge Controller” SOLSUM
10.10F Modell von STECA (EMPFOHLEN)
1 = Batterien * 2 x 12V 7/10 Ah
2 = Sonnenkollektoren : 1 x 24 V 100 W (oder 2 x 12 V 50 W in Reihe geschaltet)
3 = Last, anzuschließen an die Klemmen + und - der Klemmen der Batterieladekarte.
* Die Leistung der zu verwendenden Batterien hängt von den täglichen Manövern
und den klimatischen Bedingungen ab. Bei intensiver Nutzung oder ungünstigen
klimatischen Bedingungen empfiehlt es sich, 12-Ah-Batterien zu verwenden,
ansonsten Batterien mit niedrigeren Strömen.
La imagen hace referencia al producto “controlador de carga solar” modelo
SOLSUM 10.10F de STECA (RECOMENDADO)
1 = baterías * 2 x 12V 7/10 Ah
2 = paneles solares : 1 x 24V 100 W (o 2 x 12V 50 W conectados en serie)
3 = carga, para conectarse a los terminales + y - de los terminales de la placa del
cargador de batería.
* La potencia de las baterías a utilizar depende de las maniobras que se realicen
a diario y de las condiciones climáticas. Si el uso es intensivo o las condiciones
climáticas no son favorables, se recomienda usar baterías de 12 Ah, de lo contrario,
use baterías con corrientes más bajas.
I
F
D
E
GB
CON PANNELLI SOLARI NON COLLEGARE LA TENSIONE DI RETE !!
AVEC LES PANNEAUX SOLAIRES, NE BRANCHEZ PAS LA TENSION SECTEUR !!
WITH SOLAR PANELS DO NOT CONNECT THE MAINS VOLTAGE !!
MIT SOLARFELDERN DIE HAUPTSPANNUNG NICHT ANSCHLIESSEN !!
CON LOS PANELES SOLARES NO CONECTE LA TENSIÓN DE RED !!
‼
AUTOMATISMI PER CANCELLI
AUTOMATIC ENTRY SYSTEMS
