RiverRidge 06-083 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
06-082 - White, Blanco, Blanc, Weiß
06-083 - Gray, Gris, Gris, Grau
06-124 - Espresso, Café Espresso, Espresso, Espresso

PARTS LIST
NO
QTY
DESCRIPTION
1
1PC
Top Board
2
1PC
Lower Left Side Panel
3
1PC
Lower Right Side Panel
4
1PC
Lower Back Panel
5
1PC
Upper Cross Bar
6
1PC
Adjustable Shelf
7
1PC
Bottom Board
8
1PC
Decorative Panel
9
1PC
Door
10
1PC
Drawer Back Board
11
2PCS
Drawer Side Panel
12
1PC
Drawer Bottom Board
13
1PC
Drawer Front Board
14
1PC
Upper Left Side Panel
15
1PC
Upper Right Side Panel
16
2PCS
Fixed Shelf
17
1PC
Upper Back Panel
18
1PC
Middle Connection Board

NO PARTS QTY DESCRIPTION
A   
B   
C   
D   
E C6 I !   
F   
G   
H   
I   
J   
K   
L   
M   
N   
0   
p   
Q   
R   
s   
u   




STEP 1
1. Screw 2 cam bolts (A) in cam bolt holes on upper left side panel (14).
2. Screw 2 cam bolts (A) in cam bolt holes on upper right side panel (15).
STEP 2
1. Insert 8 wood dowels (C) into wood dowel holes on upper left side panel (14) and upper
right side panel (15).
2. Attach upper right side panel (15) to fixed shelf (16) by inserting cam bolts (A) into cam lock
holes on end of open shelf (16) and inserting wood dowels (C) into wood dowel holes on
fixed shelf (16).
3. Insert 2 cam locks (B) into cam lock holes on end of fixed shelf (16), rotate clockwise to
secure cam bolts (A) in place.
4. Repeat above steps to assemble upper left side panel (14) to fixed shelf (16).

STEP 3
1. Insert 1 screw (Q) through hole on adjustable anchor bracket (P), then tighten to top board (1).
2. Screw 4 cam bolts (A) into cam bolt holes on top board (1).
3. Insert 4 wood dowels (C) into wood dowel holes on top board (1).
4. Attach top board (1) to upper left side panel (14) and upper right side panel (15) by inserting
cam bolts (A) into cam lock holes and inserting wood dowels (C) into wood dowel holes on
end of upper left side panel (14) and upper right side panel (15).
5. Insert 4 cam locks (B) into cam lock holes on upper left side panel (14) and upper right side
panel (15), rotate clockwise to secure cam bolts (A) in place.
STEP 4
1. Screw 4 cam bolts (A) into cam bolt holes on middle connection board (18).
2. Attach middle connection board (18) to upper left side panel (14) and upper right side panel
(15) by inserting 4 screws (U) through holes on middle connection board (18) and tighten to
upper left side panel (14) and upper right side panel (15).

STEP 5
1. Screw 3 cam bolts (A) into cam bolt holes on lower left side panel (2).
2. Attach drawer holder (E) to lower left side panel (2) by inserting 2 screws (D) through holes
on drawer holder (E) then tighten to lower left side panel (2).
3. Attach magnet (M) to lower left side panel (2) by inserting 2 screws (N) through holes on
magnet (M), then tighten to lower left side panel (2).
4. Screw 3 cam bolts (A) into cam bolt holes on lower right side panel (3).
5. Attach drawer holder (E) to lower right side panel (3) by inserting 2 screws (D) through holes
on the drawer holder (E) then tighten to lower right side panel (3).
STEP 6
1. Insert 10 wood dowels (C) into wood dowel holes on lower left and right side panels (2)
and (3).
2. Attach lower left side panel (2) to upper cross bar (5), bottom board (7) and decorative panel
(8) by inserting cam bolts (A) into cam lock holes and inserting wood dowels (C) into wood
dowel holes on end of upper cross bar (5), bottom board (7) and decorative panel (8).
3. Insert 3 cam locks (B) into cam lock holes on upper cross bar (5) and bottom board (7), rotate
clockwise to secure the cam bolts (A) in place.
4. Repeat above steps to assemble lower right side panel (3) to upper cross bar (5), bottom
board (7) and decorative panel (8).
2
3
5
7
8
C
C
C
C
C
C
A
A
A
C
C
C
C
B
B
B
B
B
B

STEP 7
1. Insert 4 wood dowels (C) into wood dowel holes on middle connection board (18).
2. Attach upper pre-assembled unit to lower pre-assembled unit by inserting wood dowels (C)
into wood dowel holes and inserting cam bolts (A) into cam lock holes on end of lower side
panels (2) and (3).
3. Insert 4 cam locks (B) into cam lock holes on lower side panels (2) and (3), rotate clockwise to
secure cam bolts (A) in place.
STEP 8
1. Attach upper back panel (17) and lower back panel (4) to back of cabinet by inserting 24
screws (G) through holes on upper back panel (17) and lower back panel (4) then tighten to
back of cabinet.

STEP 9
1. Attach 1 drawer side panel (11) to drawer back board (10) by inserting 2 screws (F) through
holes on drawer side panel (11), then tighten to drawer back board (10).
2. Repeat above step to assemble another drawer side panel (11) to drawer back board (10).
3. Slide drawer bottom board (12) into grooves on both drawer side panels (11).
4. Attach drawer front board (13) to drawer side panels (11) and drawer bottom board (12) by
inserting drawer bottom board (12) into groove on drawer front board (13), then inserting 4
screws (F) through holes on drawer side panels (11) and tighten to drawer front board (13).
5. Slide drawer into pre-assembled drawer holders.
6. Insert 2 drawer plastic stoppers (H) to prevent drawer from pulling out.

STEP 10
1. Attach magnet plate (L) to door (9) by inserting 2 screws (D) through holes on magnet plate
(L), then tighten to door (9).
2. Attach 2 metal hinges (I) to door (9) by inserting 4 screws (D) through holes on metal hinges
(I), then tighten to door (9).
3. Attach knob (J) to door (9) by inserting 1 machine screw (K) through hole on door (9), then
tighten to knob (J).
4. Attach metal hinges (I) to lower right side panel (3) by inserting 4 screws (D) through holes
on metal hinges (I), then tighten to lower right side panel (3).
5. Insert 4 shelf holders (O) into holes on lower left side panel (2) and lower right side panel
(3) at desired shelf height.
6. Place adjustable shelf (6) onto shelf holders (O).

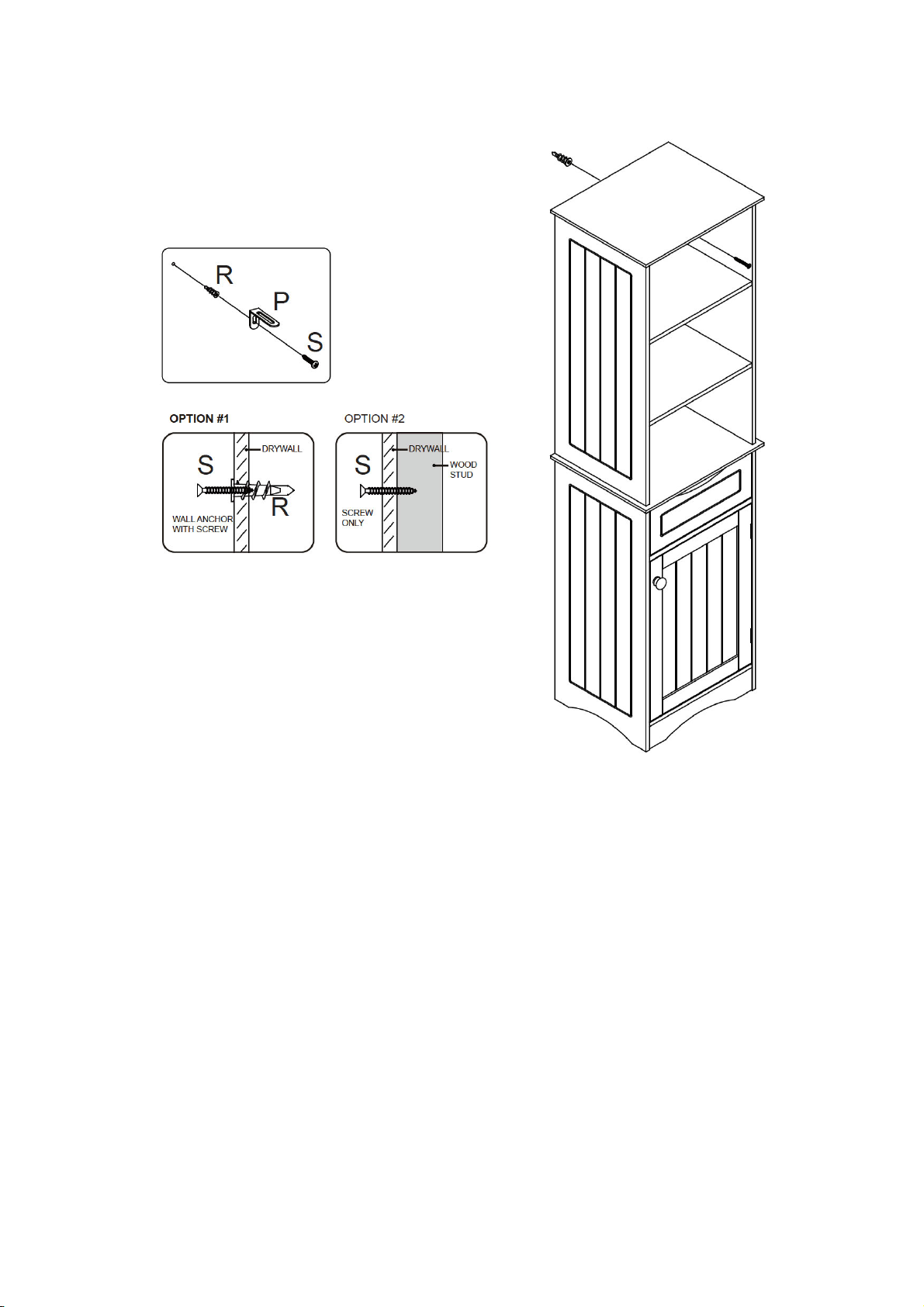

STEP 11
Option #1: Securing to Drywall
1. Position cabinet against wall in desired location. Using a pencil, make small mark on wall
through hole on bracket (P). Move cabinet away from wall and screw 1 plastic anchor (R) into
wall on pencil mark.
2. Place cabinet against wall, insert 1 screw (S) through hole on brackets (P), then tighten to
plastic anchor (R).
Option #2: Securing to Drywall and Wood Stud
1. Position cabinet against wall in desired location. Insert 1 screw (S) through hole on bracket
(P), then tighten through drywall and into wood stud.
*Tip: Anchor bracket (P) can be adjusted to correct distance from wall to cabinet as needed. Once adjusted,
be sure to re-tighten bracket inside cabinet for stability.

ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel izquierdo inferior
1
3
Panel derecho inferior
1
4
Panel trasero inferior
1
5
Barra transversal superior
1
6
Repisa regulable
1
7
Tablero base
1
8
Panel decorativo
1
9
Puerta
1
10
Tablero trasero del cajón
1
11
Panel lateral del cajón
2
12
Tablero inferior del cajón
1
13
Tablero delantero del cajón
1
14
Panel superior izquierdo
1
15
Panel superior derecho
1
16
Repisa fija
2
17
Panel trasero superior
1
18
Tablero de conexión media
1
A
Perno de anclaje
18
B
Cierre de anclaje
18
C
Pasador de madera
26
D
Tornillo (3x10mm)
14
E
Soporte del cajón
2
F
Tornillo (3,5x25mm)
8
G
Tornillo (2,5x12mm)
24
H
Tope de plástico del cajón
2
I
Bisagra de metal
2
J
Perilla
1
K
Tornillo para metales (4x18mm)
1
L
Placa de imán
1
M
Imán
1
N
Tornillo (3x14mm)
2
O
Soporte de la repisa
4
P
Soporte de anclaje regulable
1

Q
Tornillo (4x10mm)
1
R
Anclaje plástico
1
S
Tornillo (4x30mm)
1
U
Tornillo (4x40mm)
4
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO
Y PHILLIPS (NO ESTÁN INCLUIDOS). NO SE RECOMIENDA EL USO DE UN
DESTORNILLADOR ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI
TIENE PIEZAS DAÑADAS O PIEZAS QUE FALTAN.
PASO 1
1. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del panel
superior izquierdo (14).
2. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del panel
superior derecho (15).
PASO 2
1. Inserte 8 pasadores de madera (C) en los agujeros correspondientes del tablero lateral superior
izquierdo (14) y del tablero lateral superior derecho (15).
2. Fije el panel superior derecho (15) a la repisa fija (16) insertando pernos de anclaje (A) en los
agujeros de los cierres de anclaje al final de la repisa fija (16) e insertando pasadores de madera
(C) en los agujeros correspondientes de la repisa fija (16).
3. Inserte 2 cierres de anclaje (B) en los agujeros correspondientes del extremo de la repisa fija
(16) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los pernos de anclaje (A).
4. Repita los pasos anteriores para ensamblar el panel superior izquierdo (14) en la repisa fija (16).
PASO 3
1. Inserte 1 tornillo (Q) a través del agujero del soporte de anclaje regulable (P) y, luego, ajústelo
al tablero superior (1).
2. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1).
3. Inserte 4 pasadores de madera (C) en los agujeros correspondientes en el tablero superior (1).
4. Fije el tablero superior (1) al panel superior izquierdo (14) y al panel superior derecho (15)
insertando pernos de anclaje (A) en los agujeros de los cierres de anclaje e insertando
pasadores de madera en los agujeros correspondientes en los bordes del panel superior
izquierdo (14) y del panel superior derecho (15).
5. Inserte 4 cierres de anclaje (B) en los agujeros correspondientes del panel superior izquierdo
(14) y el panel superior derecho (15) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los pernos de anclaje (A).
PASO 4
1. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero de conexión media
(18).
2. Fije el tablero de conexión media (18) al panel superior izquierdo (14) y al panel superior
derecho (15) insertando 4 tornillos (U) a través de los agujeros del tablero de conexión media
(18) y ajústelos al panel superior izquierdo (14) y al panel superior derecho (15).

PASO 5
1. Atornille 3 pernos de anclaje (A) en los agujeros correspondientes del panel inferior izquierdo
(2).
2. Fije el soporte del cajón (E) al panel inferior izquierdo (2) insertando 2 tornillos (D) a través de
los agujeros del soporte del cajón (E) y, luego, ajústelos al panel inferior izquierdo (2).
3. Fije el imán (M) al panel inferior izquierdo (2) insertando 2 tornillos (N) a través de los agujeros
del imán (M) y, luego, ajústelos al panel inferior izquierdo (2).
4. Atornille 3 pernos de anclaje (A) en los agujeros correspondientes del panel inferior derecho (3).
5. Fije el soporte del cajón (E) al panel inferior derecho (3) insertando 2 tornillos (D) a través de los
agujeros del soporte del cajón (E) y, luego, ajústelos al panel inferior derecho (3).
PASO 6
1. Inserte 10 pasadores de madera (C) en los agujeros correspondientes de los paneles inferiores
izquierdo (2) y derecho (3).
2. Fije el panel inferior izquierdo (2) a la barra transversal superior (5), el tablero base (7) y el panel
decorativo (8) insertando pernos de anclaje (A) en los agujeros de los cierres de anclaje e
insertando pasadores de madera (C) en los agujeros correspondientes del extremo de la barra
transversal superior (5), el tablero base (7) y el panel decorativo (8).
3. Inserte 3 cierres de anclaje (B) en los agujeros correspondientes de la barra transversal superior
(5) y el tablero base (7) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los
pernos de anclaje (A).
4. Repita los pasos anteriores para ensamblar el panel inferior derecho (3) en la barra transversal
superior (5), el tablero base (7) y el panel decorativo (8).
PASO 7
1. Inserte 4 pasadores de madera (C) en los agujeros correspondientes del tablero de conexión
media (18).
2. Fije la unidad superior preensamblada a la inferior insertando pasadores de madera (C) en los
agujeros correspondientes e insertando pernos de anclaje (A) en los agujeros de los cierres de
anclaje del extremo de los paneles inferiores (2) y (3).
3. Inserte 4 cierres de anclaje (B) en los agujeros correspondientes de los tableros inferiores (2) y
(3) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los pernos de anclaje (A).
PASO 8
1. Fije el panel trasero superior (17) y el panel trasero inferior (4) a la parte posterior del gabinete
insertando 24 tornillos (G) a través de los agujeros del panel trasero superior (17) y del panel
trasero inferior (4) y, luego, ajústelos a la parte posterior del gabinete.
PASO 9
1. Fije 1 panel lateral del cajón (11) al tablero trasero del cajón (10) insertando 2 tornillos (F) a
través de los agujeros del panel lateral del cajón (11) y, luego, ajústelos al tablero trasero del
cajón (10).
2. Repita los pasos anteriores para ensamblar el otro panel lateral del cajón (11) del extremo
tablero trasero del cajón (10).
3. Deslice el tablero base del cajón (12) por las ranuras de los dos paneles laterales del cajón (11).
4. Fije el tablero delantero del cajón (13) a los paneles laterales del cajón (11) y al tablero trasero
del cajón (12) insertando el tablero trasero del cajón (12) en la ranura del tablero delantero del
cajón (13) y, luego, inserte 4 tornillos (F) a través de los agujeros de los paneles laterales del
cajón (11) y ajústelos al tablero delantero del cajón (13).
5. Deslice el cajón por los soportes para cajones preensamblados.
6. Inserte 2 topes de plástico para cajones (H) a fin de evitar que el cajón se salga.

PASO 10
1. Fije la placa magnética (L) a la puerta (9) insertando 2 tornillos (D) a través de los agujeros de la
placa magnética (L) y, luego, ajústelos a la puerta (9).
2. Fije las 2 bisagras (I) a la puerta (9) insertando 4 tornillos (D) a través de los agujeros de las
bisagras de metal (I) y, luego, ajústelos a la puerta (9).
3. Fije la perilla (J) a la puerta (9) insertando 1 tornillo para metales (K) a través del agujero de la
puerta (9) y, luego, ajústelo a la perilla (J).
4. Fije las bisagras de metal (I) al panel inferior derecho (3) insertando 4 tornillos (D) a través de los
agujeros de las bisagras (I) y, luego, ajústelos al panel inferior derecho (3).
5. Inserte 4 soportes de repisas (O) en los agujeros del panel inferior izquierdo (2) y el panel
inferior derecho (3) a la altura que desee.
6. Coloque la repisa regulable (6) sobre los soportes de repisas (O).
PASO 11
Opción n.º 1: fijar a una pared de yeso
1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice una marca
pequeña en la pared a través del agujero del soporte (P). Aleje el gabinete de la pared y atornille
1 anclaje plástico (R) en la pared sobre la marca que realizó con el lápiz.
2. Ubique el gabinete contra la pared, inserte 1 tornillo (S) a través del agujero del soporte (P) y,
luego, ajústelo al anclaje plástico (R).
Opción n.º 2: fijar a una pared de yeso y a un montante de madera
1. Ubique el gabinete contra una pared en el lugar deseado. Inserte 1 tornillo (S) a través del
agujero del soporte (P) y, luego, ajústelo a través de la pared de yeso al montante de madera.
*Sugerencia: El soporte de anclaje (P) puede regularse para modificar la distancia entre la pared y el
gabinete según sea necesario. Una vez que esté en su lugar, asegúrese de volver a ajustar el soporte dentro
del gabinete para que todo se mantenga estable.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay tornillos/piezas
dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir los peligros, tal
como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para
futuras referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche inférieur
1
3
Panneau latéral droit inférieur
1
4
Panneau arrière inférieur
1
5
Barre transversale supérieure
1
6
Étagère réglable
1
7
Plaque inférieure
1
8
Panneau décoratif
1
9
Porte
1
10
Plaque arrière du tiroir
1
11
Panneau latéral du tiroir
2
12
Plaque inférieure du tiroir
1
13
Plaque avant du tiroir
1
14
Panneau latéral gauche supérieur
1
15
Panneau latéral droit supérieur
1
16
Étagère fixe
2
17
Panneau arrière supérieur
1
18
Plaque de raccordement intermédiaire
1
A
Vis de came
18
B
Verrou de came
18
C
Goujon en bois
26
D
Vis (3x10mm)
14
E
Support du tiroir
2
F
Vis (3,5x25mm)
8
G
Vis (2,5x12mm)
24
H
Butée de tiroir en plastique
2
I
Charnière métallique
2
J
Bouton
1
K
Vis mécanique (4x18mm)
1
L
Plaque magnétique
1
M
Aimant
1
N
Vis (3x14mm)
2
O
Support d’étagère
4
P
Support d’ancrage réglable
1
