RiverRidge Monroe 06-184 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Monroe Spacesaver
Gabinete que ahorra espacio RiverRidge® Monroe
RiverRidge® Gagne-place Monroe
RiverRidge® Monroe – Raumwunder
06-184
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE TIP-
OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 15 pounds (6.8kgs) per shelf for a total weight of
45 pounds (20.4kgs). Please do not overload product for risk of damage and/or serious injury or
death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: este producto soporta hasta 15 libras (6,8 kg) por repisa y un peso total de
45 libras (20,4 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o
la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des
enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant
l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 15 livres (6,8 kg) par étagère, pour un poids
total de 45 livres (20,4 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden.
Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von
Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES PRODUKT
MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER WANDBEFESTIGUNGSTEILEN
VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen
kann das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 6,8 kg (15 Pfund) pro Regalboden bis zu einem
Gesamtgewicht von 20,4 kg (45 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr von
Schäden und/oder schweren Verletzungen oder Tod besteht.

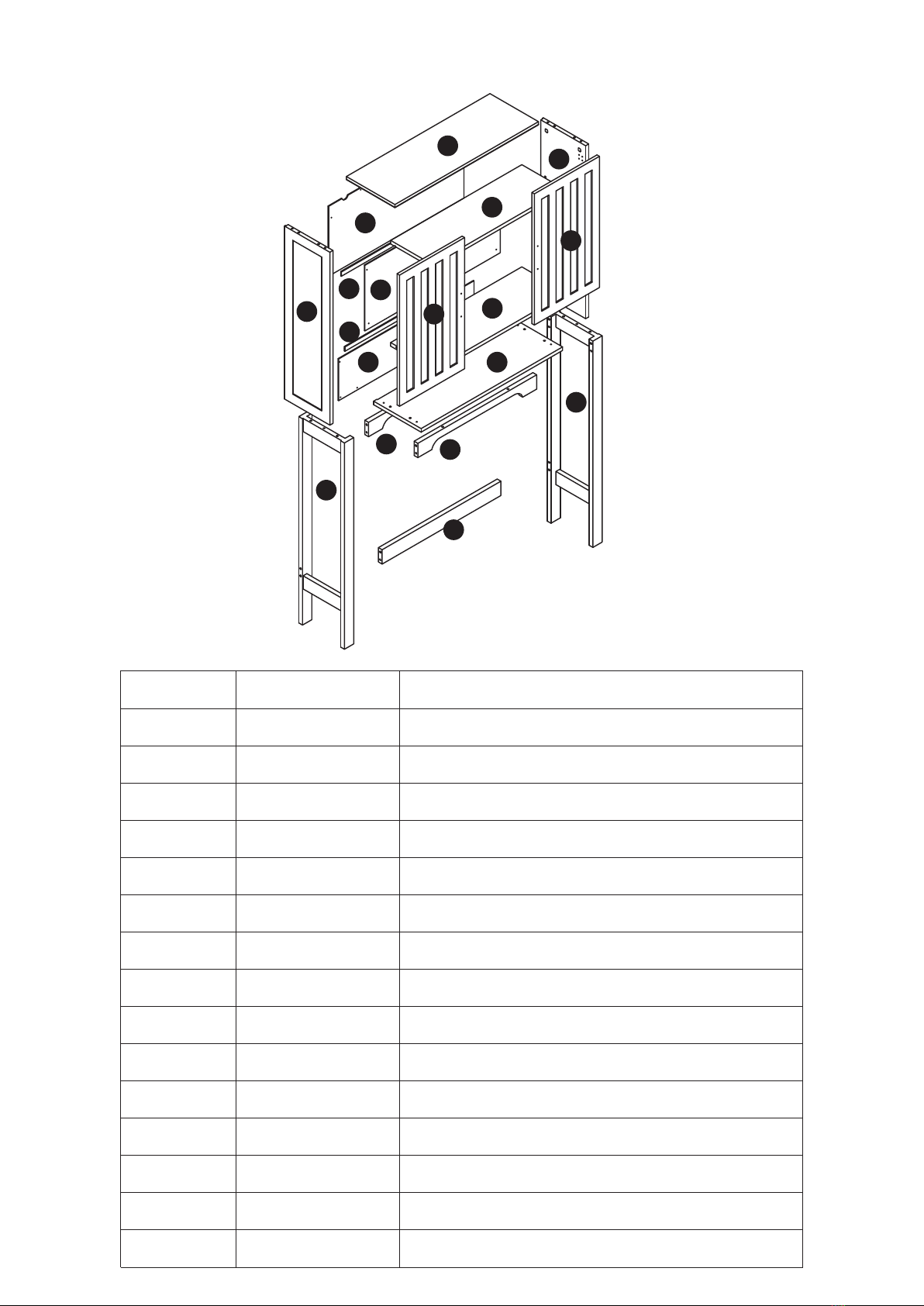

NO QTY DESCRIPTION
11PC Top Board
2
31PC
Shelf
41PC
Middle Connection Board
51PC
Adjustable Shelf
61PC
71PC
1PC
81PC
Lower Left Side Frame
92PCS
10 1PC
Lower Right Side Frame
Middle Cross Bar
11 2PCS Door
Rear Bottom Cross Bar
Plastic Connection Strip
12 2PCS
13 1PC
14 1PC
Upper Back Board
15 1PC
Middle Back Board
Lower Back Board
Upper Left Side Panel
Upper Right Side Panel
1
15
PARTS LIST
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14

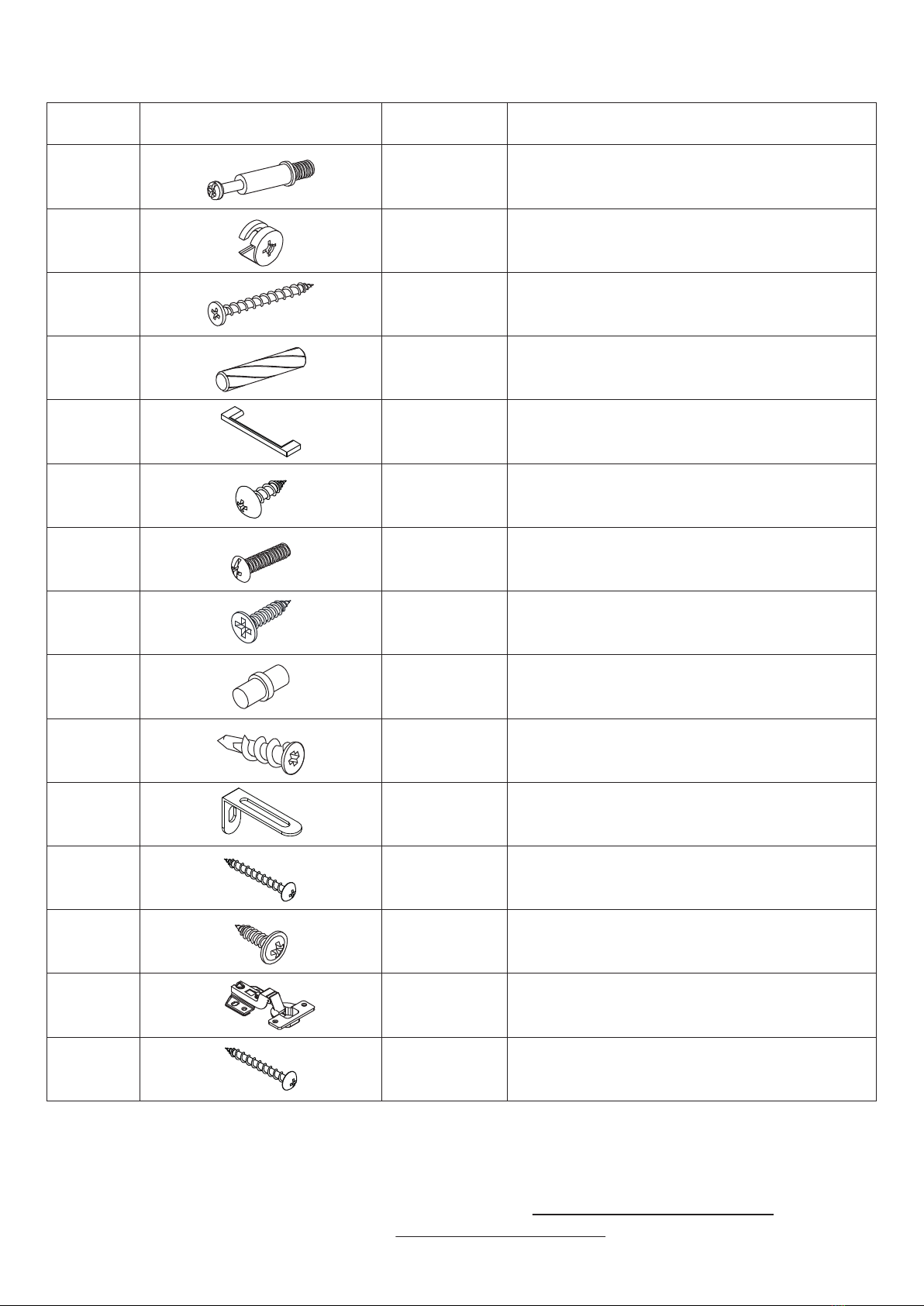

PARTS LIST
NO
PARTS
QTY
DESCRIPTION
A14PCS Cam Bolt
B14PCS Cam Lock
C4PCS
Wood Dowel
Screw (3x12mm)
D24PCS
Shelf Holder
Adjustable Anchor Bracket
E2PCS
F2PCS Screw (4x12mm)
Machine Screw (4x16mm)
G4PCS
H24PCS
Screw (4x50mm)
Handle
I4PCS
J2PCS
Screw (4x30mm)
K
L
M
N
O
2PCS
20PCS
2PCS
Screw (4x12mm)
Plastic Anchor
Hinge
Screw (4x40mm)
4PCS
4PCS
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.

E
G
G
H
H
H
H
11
N
N
E
GG
HH
HH
11
N
N
STEP 1
1. Attach 2 hinges (N) to door (11) by inserting 4 screws (H) through holes on 2 hinges (N),
then tighten to door (11).
2. Attach 1 handle (E) to door (11) by inserting 2 machine screws (G) through holes on
door (11), then tighten to handle (E).
3. Repeat above steps to assemble another 2 hinges (N) and handle (E) to another door (11).
STEP 2
STEP 3
1. Screw 4 cam bolts (A) into cam bolt holes on top board (1).
2. Attach 2 adjustable anchor brackets (K) to top board (1) by inserting 2 screws (F) through
holes on adjustable anchor brackets (K), then tighten to top board (1).
3. Screw 2 cam bolts (A) into cam bolt holes on middle connection board (6).
1. Screw 2 cam bolts (A) into cam bolt holes on upper left side panel (2).
2. Screw 2 cam bolts (A) into cam bolt holes on upper right side panel (3).
STEP 4
1. Screw 2 cam bolts (A) into cam bolt holes on lower right side frame (8).
2. Screw 2 cam bolts (A) into cam bolt holes on lower left side frame (7).
A
A
AA
AA
F
F
K
K
16
A
AAA
23
A
AA
A
7
8

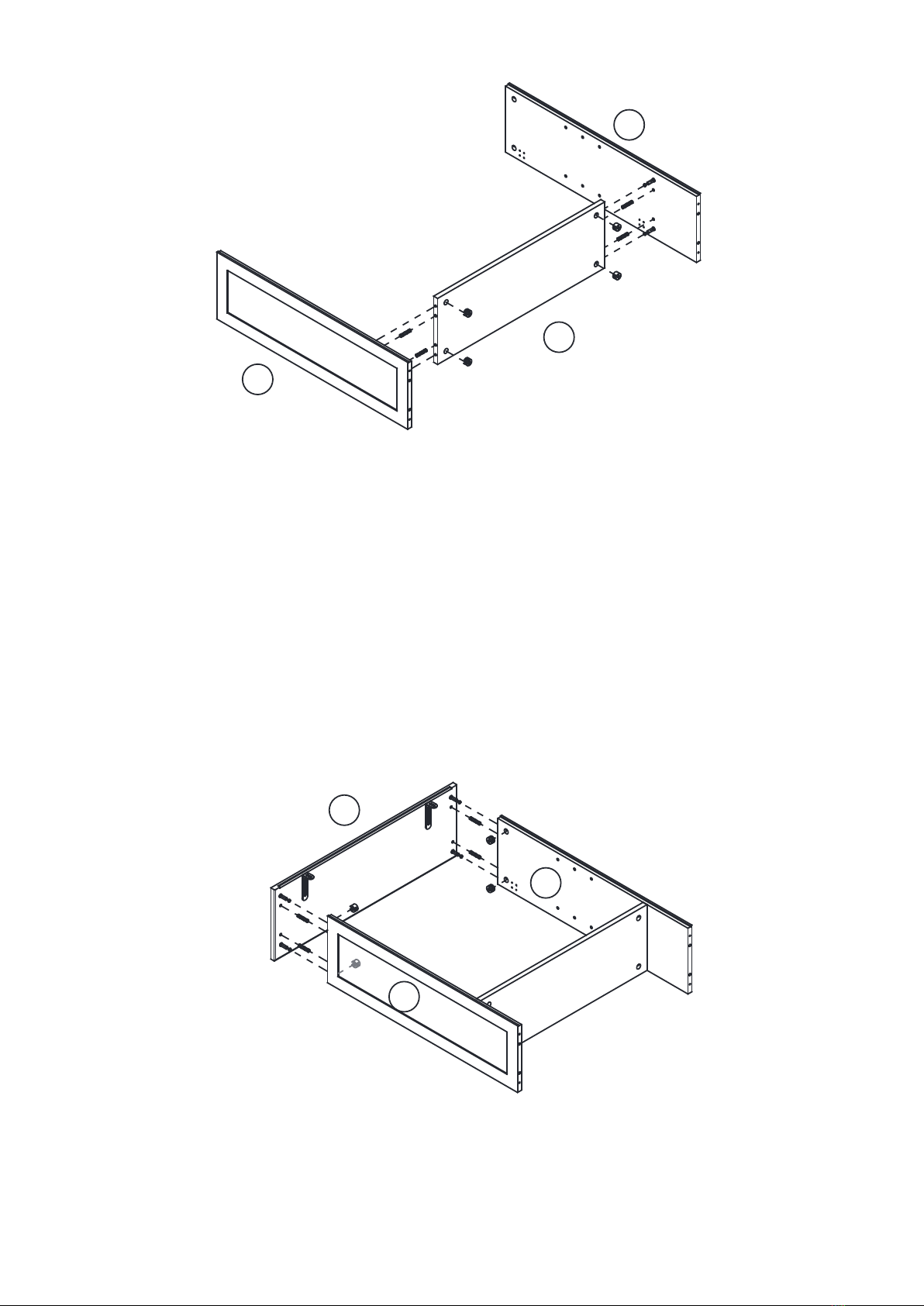

1. Insert 2 wood dowels (D) into wood dowel holes on upper left side panel (2).
2. Attach shelf (5) to upper left side panel (2) by inserting wood dowels (D) into wood dowel
holes and inserting cam bolts (A) into cam lock holes on shelf (5).
3. Insert 2 cam locks (B) into cam lock holes on shelf (5), then rotate clockwise to secure cam
bolts in place.
4. Insert 2 wood dowels (D) into wood dowel holes on upper right side panel (3).
5. Attach upper right side panel (3) to shelf (5) by inserting wood dowels (D) into wood dowel
holes and inserting cam bolts (A) into cam lock holes on shelf (5).
6. Insert 2 cam locks (B) into cam lock holes on shelf (5), then rotate clockwise to secure cam
bolts in place.
1. Insert 4 wood dowels (D) into wood dowel holes on top board (1).
2. Attach top board (1) to upper left side panel (2) and upper right side panel (3) by inserting
wood dowels (D) into wood dowel holes and inserting cam bolts (A) into cam lock holes on
upper left side panel (2) and upper right side panel (3).
3. Insert 4 cam locks (B) into cam lock holes on upper left side panel (2) and upper right side
panel (3), then rotate clockwise to secure cam bolts in place.
STEP 5
STEP 6
B
BB
B
D
D
D
3
2
5
B
B
B
B
D
D
D
1
3
2

STEP 7
1. Insert 4 wood dowels (D) into wood dowel holes on upper left side panel (2) and upper right
side panel (3).
2. Attach middle connection board (6) to upper left side panel (2) and upper right side panel (3)
by inserting wood dowels (D) into wood dowel holes on middle connection board (6).
3. Insert 4 screws (C) through holes on middle connection board (6), then tighten to upper left
side panel (2) and upper right side panel (3).
1. Insert 2 wood dowels (D) into wood dowel holes on lower left side frame (7).
2. Attach 2 middle cross bars (9) to lower left side frame (7) by inserting wood dowels (D) into
wood dowel holes and inserting cam bolts (A) into cam lock holes on middle cross bars (9).
3. Insert 2 cam locks (B) into cam lock holes on middle cross bars (9), then rotate clockwise to
secure cam bolts in place.
4. Attach rear bottom cross bar (10) to lower left side frame (7) by inserting 2 screws (O)
through holes on lower left side frame (7), then tighten to rear bottom cross bar (10).
5. Repeat above steps to assemble lower right side frame (8) to middle cross bars (9) and
rear bottom cross bar (10).
STEP 8
D
D
D
DC
C
C
C6
3
2
O
O
OO
D
D
D
D
B
B
B
B
7
8
9
9
10

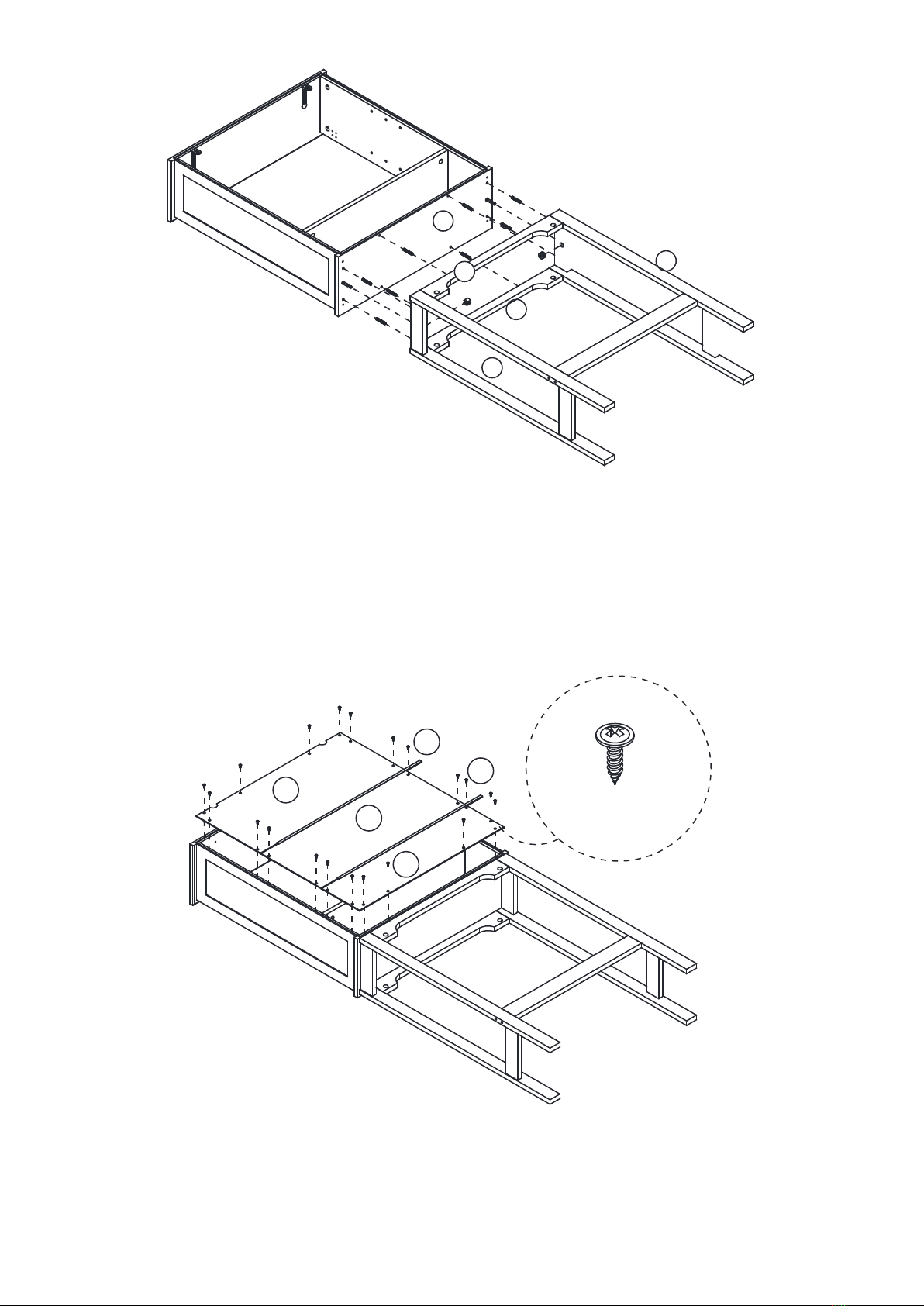

1. Insert 8 wood dowels (D) into wood dowel holes on middle connection board (6).
2. Attach upper assembled unit to lower assembled unit by inserting wood dowels (D) into wood
dowel holes and inserting cam bolts (A) into cam lock holes on lower left side frame (7), lower
right side frame (8) and middle cross bars (9).
3. Insert 2 cam locks (B) into cam lock holes on lower left side frame (7) and lower right side
frame (8), then rotate clockwise to secure cam bolts in place.
1. Attach upper back board (13), middle back board (14) and lower back board (15) together
by sliding into plastic connection strips (12).
2. Attach upper back board (13), middle back board (14) and lower back board (15) to the
cabinet by inserting 20 screws (M) through holes on back boards (13, 14 and 15), then tighten
to cabinet.
STEP 9
STEP 10
M
Mx20
12
12
13
14
15
D
D
D
DD
DD
DB
B7
6
9
9
8

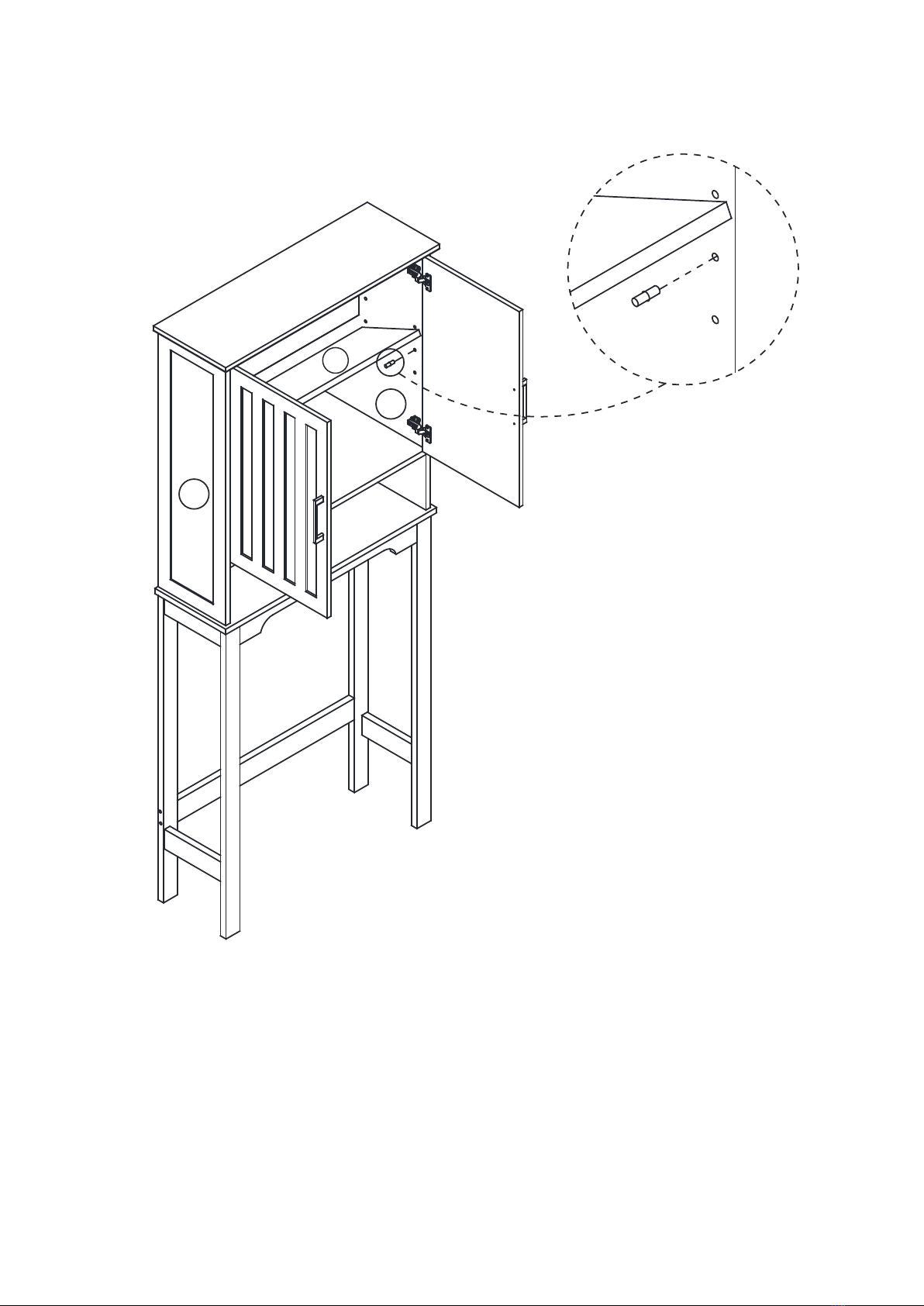

1. Attach 2 doors (11) to cabinet by inserting 16 screws (H) through holes on hinges (G), then
tighten to upper left side panel (2) and upper right side panel (3).
*Note: Tightening screw in position “a” will adjust doors up or down; tightening screw in position
“b” will adjust doors to or from cabinet and tightening screw in position “c” will adjust doors side
to side.
STEP 11
H
H
H
11
11
2
3
a cb
a
c
b

1. Insert 4 shelf holders (I) into holes on upper left side panel (2) and upper right side panel (3)
at desired shelf height. Place adjustable shelf (4) onto shelf holders (I).
STEP 12
I
4
2
3

STEP 13
J
L L
WALL ANCHOR
WITHSCREW
SCREW
ONLY
DRYWALL
OPTION #1 OPTION #2
WOOD
STUD
DRYWALL
J
L
K
J
J
L
L
Option #1: Securing to Drywall
1. Position spacesaver against wall in desired location. Using a pencil, make 2 small marks on
wall through holes on adjustable anchor brackets (K). Move cabinet away from wall and screw
2 plastic anchors (J) into wall on pencil marks.
2. Place spacesaver against wall, insert 2 screws (L) through holes on adjustable anchor
brackets (K), then tighten to plastic anchors (J).
1. Position spacesaver against wall in desired location. Insert 2 screws (L) through holes on
adjustable anchor brackets (K), then tighten through drywall and into wood stud.
*Tip: Adjustable anchor brackets (K) can be adjusted to correct distance from wall to cabinet as
needed. Once adjusted, be sure to re-tighten brackets inside cabinet for stability.
Option #2: Securing to Drywall and Wood Stud
ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de
los Estados Unidos, comuníquese con la tienda donde lo compró.
LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel superior izquierdo
1
3
Panel superior derecho
1
4
Repisa ajustable
1
5
Repisa
1
6
Tablero de conexión media
1
7
Marco lateral inferior izquierdo
1
8
Marco lateral inferior derecho
1
9
Barra transversal central
2
10
Barra transversal inferior trasera
1
11
Puerta
2
12
Tira conectora de plástico
2
13
Tablero trasero superior
1
14
Tablero central trasero
1
15
Tablero trasero inferior
1
A
Perno de anclaje
14
B
Pestillo de leva
14
C
Tornillo (4x40mm)
4
D
Pasador de madera
24
E
Manija
2
F
Tornillo (4x12mm)
2
G
Tornillo para metales (4x16mm)
4
H
Tornillo (4x12mm)
24
I
Soporte del estante
4
J
Anclaje plástico
2
K
Soporte de anclaje ajustable
2
L
Tornillo (4x430mm)
2
M
Tornillo (3x12mm)
20
N
Bisagra
4
O
Tornillo (4x50mm)
4

PASO 1
1. Fije 2 bisagras (N) a la puerta (11) insertando 4 tornillos (H) a través de los agujeros de las 2
bisagras (N) y, luego, ajústelos a la puerta (11).
2. Fije 1 manija (E) a la puerta (11) insertando 2 tornillos para metales (G) a través de los
agujeros de la puerta (11) y, luego, ajústelos a la manija (E).
3. Repita el paso anterior para ensamblar las otras 2 bisagras (N) y la manija (E) en la otra
puerta (11).
PASO 2
1. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1).).
2. Fije los 2 soportes de anclaje ajustables (K) al tablero superior (1) insertando los 2 tornillos (F)
a través de los agujeros de los soportes de anclaje ajustables (K) y, luego, ajústelos al tablero
superior (1).
3. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del tablero de conexión
media (6).
PASO 3
1. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del tablero lateral superior
izquierdo (2).
2. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del tablero lateral superior
derecho (3).
PASO 4
1. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del marco lateral inferior
derecho (8).
2. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del marco lateral inferior
izquierdo (7).
PASO 5
1. Inserte 2 pasadores de madera (D) en los agujeros correspondientes del tablero lateral
superior izquierdo (2).
2. Fije la repisa (5) al tablero lateral superior izquierdo (2) insertando los pasadores de madera
(D) en los agujeros correspondientes e insertando los pernos de anclaje (A) en los agujeros de
los pestillos de leva de la repisa (5.
3. Inserte 2 pestillos de leva (B) en los agujeros correspondientes de la repisa (5) y, luego,
gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su lugar.
4. Inserte 2 pasadores de madera (D) en los agujeros correspondientes del tablero lateral
superior derecho (3).
5. Fije el tablero lateral superior derecho (3) a la repisa (5) insertando los pasadores de madera
(D) en los agujeros correspondientes e insertando los pernos de anclaje (A) en los agujeros de
los pestillos de leva de la repisa (5).
6. Inserte 2 pestillos de leva (B) en los agujeros correspondientes de la repisa (5) y, luego,
gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su lugar.
PASO 6
1. Inserte 4 pasadores de madera (D) en los agujeros correspondientes en el tablero superior (1).
2. Fije el tablero superior (1) al tablero lateral superior izquierdo (2) y al tablero lateral superior
derecho (3) insertando los pasadores de madera (D) en los agujeros correspondientes e
insertando los pernos de anclaje (A) en los agujeros de los pestillos de leva del tablero lateral
superior izquierdo (2) y del tablero lateral superior derecho (3).
3. Inserte 4 pestillos de leva (B) en los agujeros correspondientes del tablero lateral superior
izquierdo (2) y del tablero lateral superior derecho (3) y, luego, gírelos en el sentido de las
agujas del reloj para asegurar los pernos de anclaje en su lugar.

PASO 7
1. Inserte 4 pasadores de madera (D) en los agujeros correspondientes del tablero lateral
superior izquierdo (2) y del tablero lateral superior derecho (3).
2. Fije el tablero de conexión media (6) al tablero lateral superior izquierdo (2) y al tablero lateral
superior derecho (3) insertando los pasadores de madera (D) en los agujeros
correspondientes del tablero de conexión media (6).
3. Inserte los 4 tornillos (C) a través de los agujeros del tablero de conexión media (6) y, luego,
ajústelos al tablero lateral superior izquierdo (2) y l tablero lateral superior derecho (3).
PASO 8
1. Inserte 2 pasadores de madera (D) en los agujeros correspondientes del marco lateral inferior
izquierdo (7).
2. Fije las 2 barras transversales centrales (9) al marco lateral inferior izquierdo (7) insertando los
pasadores de madera (D) en los agujeros correspondientes e insertando los pernos de anclaje
(A) en los agujeros de los pestillos de leva de las barras transversales centrales (9).
3. Inserte 2 pestillos de leva (B) en los agujeros correspondientes de las barras transversales
centrales (9) y, luego, gírelos en el sentido de las agujas del reloj para asegurar los pernos de
anclaje en su lugar.
4. Fije la barra transversal inferior trasera (10) al marco lateral inferior izquierdo (7) insertando 2
tornillos (O) a través de los orificios del marco lateral inferior izquierdo (7), y luego, ajústelos a
la barra transversal inferior trasera (10).
5. Repita los pasos anteriores para ensamblar el marco lateral inferior derecho (8) a las barras
transversales centrales (9) y a la barra transversal inferior trasera (10).
PASO 9
1. Inserte 8 pasadores de madera (D) en los agujeros correspondientes del tablero de conexión
media (6).
2. Fije la unidad ensamblada superior a la unidad ensamblada inferior insertando los pasadores
de madera (D) en los agujeros correspondientes e insertando los pernos de anclaje (A) en los
agujeros de los pestillos de leva del marco lateral inferior izquierdo (7), del marco lateral
inferior derecho (8) y de las barras transversales centrales (9).
3. Inserte 2 pestillos de leva (B) en los agujeros correspondientes del marco lateral inferior
izquierdo (7) y del marco lateral inferior derecho (8) y, luego, gírelos en el sentido de las
agujas del reloj para asegurar los pernos de anclaje en su lugar.
PASO 10
1. Fije el tablero trasero superior (13), el tablero trasero central (14) y el tablero trasero inferior
(15) juntos, deslizándolos en la tiras de unión de plástico (12).
2. Fije el tablero trasero superior (13), el tablero trasero central (14) y el tablero trasero inferior
(15) al gabinete insertando 20 tornillos (M) a través de los agujeros de los tableros traseros
(13, 14 y 15) y, luego, ajústelos al gabinete.
PASO 11
1. Fije las 2 puertas (11) al gabinete insertando 16 tornillos (H) a través de los agujeros de las
bisagras (G) y, luego, ajústelos al tablero lateral superior izquierdo (2) y al tablero lateral
superior derecho (3).
*Nota: Apretar el tornillo en la posición “a” ajustará las puertas hacia arriba o hacia abajo; apretar
el tornillo en la posición “b” ajustará las puertas hacia o desde el gabinete y apretar el tornillo en la
posición “c” ajustará las puertas de lado a lado.
PASO 12
1. Inserte los 4 soportes del estante (I) en los agujeros del tablero lateral superior izquierdo (2) y
del tablero lateral superior derecho (3) a la altura deseada del estante. Coloque la repisa
ajustable (4) en los soportes del estante (I).

PASO 13
Opción n.º 1: Fijar a una pared de yeso
1. Ubique el ahorrador de espacio contra una pared en el lugar deseado. Con un lápiz, haga 2
marcas pequeñas en la pared a través de los agujeros de los soportes de anclaje ajustables
(K). Aleje el gabinete de la pared y atornille los anclajes de plástico (J) en la pared sobre las
marcas que hizo con el lápiz.
2. Ubique el ahorrador de espacio contra la pared, inserte los 2 tornillos (L) a través de los
agujeros de los soportes de anclaje ajustables (K) y, luego, ajústelos a los anclajes plásticos
(J).
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Ubique el ahorrador de espacio contra una pared en el lugar deseado. Inserte los 2 tornillos (L)
a través de los agujeros de los soportes de anclaje ajustables (K) y, luego, apriételos a través
de la pared de yeso al montante de madera.
*Consejo: Los soportes de anclaje ajustables (K) pueden regularse para modificar la distancia
entre la pared y el gabinete según sea necesario. Una vez que esté en su lugar, asegúrese de
volver a ajustar los soportes dentro del gabinete para mantener la estabilidad.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para futuras
referencias.

OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse
[email protected], appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur
www.riverridgehome.com. Uniquement valable aux États-Unis. En cas d’achat en dehors des
États-Unis, veuillez communiquer avec le détaillant où vous avez effectué l’achat.
LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche supérieur
1
3
Panneau latéral droit supérieur
1
4
Étagère réglable
1
5
Étagère
1
6
Plaque de raccordement intermédiaire
1
7
Cadre latéral supérieur gauche
1
8
Cadre latéral supérieur droit
1
9
Barre transversale intermédiaire
2
10
Barre transversale inférieure arrière
1
11
Porte
2
12
Bande de raccordement en plastique
2
13
Plaque arrière supérieure
1
14
Plaque arrière intermédiaire
1
15
Plaque arrière inférieure
1
A
Boulon à came
14
B
Verrou de came
14
C
Vis (4x40mm)
4
D
Goujon en bois
24
E
Poignée
2
F
Vis (4x12mm)
2
G
Vis mécanique (4x16mm)
4
H
Vis (4x12mm)
24
I
Support d’étagère
4
J
Ancrage en plastique
2
K
Support d’ancrage réglable
2
L
Vis (4x30mm)
2
M
Vis (3x12mm)
20
N
Charnière
4
O
Vis (4x50mm)
4

ÉTAPE 1
1. Fixez 2 charnières métalliques (N) sur la porte (11) en insérant 4 vis (H) dans les trous des
2 charnières métalliques (N), puis en les serrant dans la porte (11).
2. Fixez 1 poignée (E) à la porte (11) en insérant 2 vis à métaux (G) dans les trous de la
porte (11), puis serrez sur la poignée (E).
3. Répétez les étapes ci-dessus pour assembler 2 autres charnières (N) et la poignée (E) à une
autre porte (11).
ÉTAPE 2
1. Vissez 4 boulons à came (A) dans les trous de boulon à came sur la planche supérieure (1).
2. Fixez 2 supports d'ancrage réglables (K) à la planche supérieure (1) en insérant 2 vis (F) dans
les trous des supports d'ancrage réglables (K), puis serrez sur la planche supérieure (1).
3. Vissez 2 boulons à came (A) dans les trous de la planche de raccordement centrale (6).
ÉTAPE 3
1. Vissez 2 boulons à came (A) dans les trous du panneau latéral gauche supérieur (2).
2. Vissez 2 boulons à came (A) dans les trous du panneau latéral droit supérieur (3).
ÉTAPE 4
1. Vissez 2 boulons à came (A) dans les trous du panneau latéral droit inférieur (8).
2. Vissez 2 boulons à came (A) dans les trous du panneau latéral gauche inférieur (7).
ÉTAPE 5
1. Insérez 2 goujons en bois (D) dans les trous du panneau latéral gauche supérieur (2).
2. Fixez l’étagère (5) au panneau latéral supérieur gauche (2) en insérant des goujons en bois (D)
dans les trous pour goujons en bois et en insérant les boulons à came (A) dans les trous de
verrouillage à came sur l’étagère (5).
3. Insérez 2 verrous à came (B) dans les trous de verrouillage à came sur l'étagère (5), puis
tournez dans le sens des aiguilles d'une montre pour fixer les boulons à came en place.
4. Insérez 2 goujons en bois (D) dans les trous pour goujons en bois sur le panneau latéral
supérieur droit (3).
5. Fixez le panneau latéral supérieur droit (3) à l'étagère (5) en insérant des goujons en bois (D)
dans les trous pour goujons en bois et en insérant les boulons à came (A) dans les trous de
verrouillage à came sur l'étagère (5).
6. Insérez 2 verrous à came (B) dans les trous de verrouillage à came sur l'étagère (5), puis
tournez dans le sens des aiguilles d'une montre pour fixer les boulons à came en place.
ÉTAPE 6
1. Insérez 4 goujons en bois (D) dans les trous pour goujons en bois sur la planche
supérieure (1).
2. Fixez la planche supérieure (1) au panneau latéral supérieur gauche (2) et au panneau latéral
supérieur droit (3) en insérant des goujons en bois (D) dans les trous pour goujons en bois et
en insérant des boulons à came (A) dans les trous de verrouillage à came sur le panneau
latéral supérieur gauche ( 2) et le panneau latéral supérieur droit (3).
3. Insérez 4 verrouillages à came (B) dans les trous du panneau latéral gauche supérieur (2) et
du panneau latéral droit supérieur (3), puis tournez dans le sens des aiguilles d’une montre
pour fixer les boulons à came en place.
