H0-Modell: Elektrolokomotive
BR 139, Lokomotion
H0-model: Electric locmotive
BR 139, Lokomotion
Modèle H0: Locomotive électrique
BR 139, Lokomotion

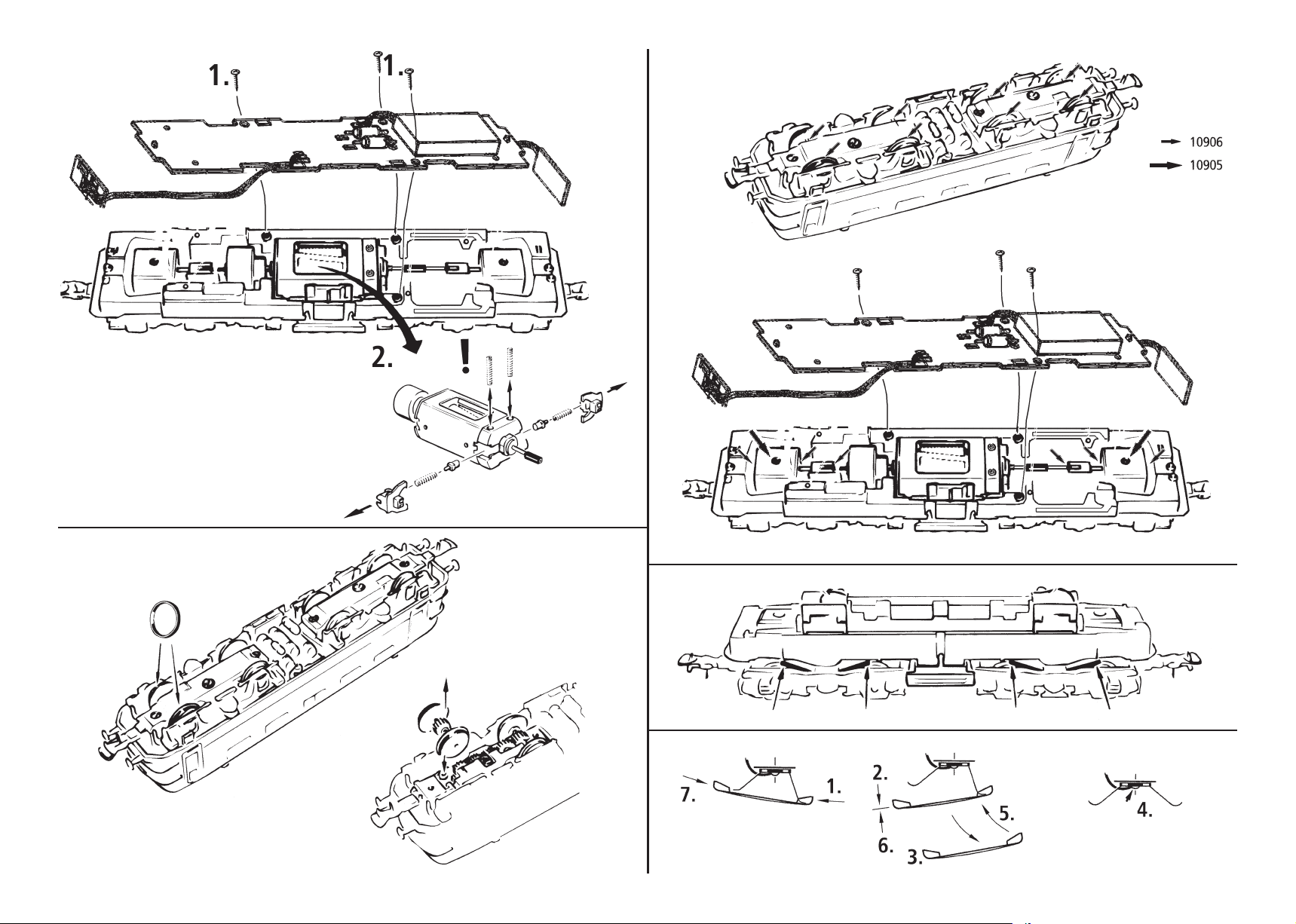

Fig. 1 – 5................................................6 + 7
Fig. 6 – 10..............................................5 + 8
8073584-920 XI/18
73584

Ausgangsbelegung
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
Inbetriebnahme Ihrer Lokomotive
D
Wartung und Pege des Modells
Aux. 6 Aux. 7
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Stirnlicht FS1
V (+)
Verdrehschutz
Stirnlicht FS2
Lautsprecher A
Lautsprecher B
Aux. 4
Aux. 3
GPIO/A / Zugbus-Data
DC (+) Elko
Motor rechts (+)
Motor links (-)
Schiene/Schleifer rechts
Schiene/Schleifer links
Aux. 1 rotes Schlusslicht ,FS 2
Aux. 2 rotes Schlusslicht, FS 1
Aux. 5
Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig.
1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 des RO-
CO-Gleissystems (R2 = 358 mm).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
Im beigelegten Zurüstbeutel nden Sie auch kleine
vorbildgetreue Steckteile für eine erweiterte Aufrüs-
tung Ihres Modells (Fig. 2), die Sie bitte vorsichtig
montieren. Achtung! Kleben nur mit ausdrück-
lichem Hinweis.
Mehrzugbetrieb: Zuerst Lokgehäuse abneh-
men (Fig. 3). Danach den Brückenstecker aus der
Schnittstelle entfernen (diesen sorgsam aufbe-
wahren). Danach den Stecker des Steuerbausteins
lagerichtig einsetzen (siehe Fig. 5).
Ausführung für Wechselstrom:
siehe Fig. 10
Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 9 gekennzeichneten Stellen.
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 8 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 3). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst den Getriebede-
ckel abnehmen (Fig. 4). Danach den Radsatz he-
rausnehmen und die Haftreifen mit einer Nadel
od. mit einem feinen Schraubendreher abziehen
(Fig. 7). Beim Aufziehen der neuen Haftreifen dar-
auf achten, dass diese sich nicht verdrehen.
4. Kohlebürstenwechsel: Lokgehäuse abneh-
men (Fig. 3). Danach wird der Motor ausgebaut
und die Kohlebürsten ausgewechselt (Fig. 6).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.
11
2

Decoder interface
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
GB Starting locomotive operation
Maintenance of the model
Aux. 6 Aux. 7
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Front light, Drivers cab 1
V (+)
Twist protection
Front light, Drivers cab 2
Speaker A
Speaker B
Aux. 4
Aux. 3
GPIO/A / Zugbus-Data
DC (+) Elko
Engine right (+)
Engine left (-)
Track/Pick up right
Track/Pick up left
Aux. 1 red Taillight, Drivers cab 2
Aux. 2 red Taillight, Drivers cab 1
Aux. 5
Unwrap model: Take out the model cautiously
with foil (g. 1).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
remo-ving heavy dirt.
Fittings: Operation is possible with different
couplings (g. 2). We recommend using the Roco
close coupling.In the enclosed accessory bag you
will nd small kits to be tted on your locomotive.
Please mount them cautiously.
Attention! Use glue only if indicated (g. 2).
Running in digital mode:
Remove the jumper from the interface.
Finally put the plug of the chip into the interface
as shown in g. 5.
A.C. operation: see g. 10
To enjoy your model for a long time, it is neces-
ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).
1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not enti-
rely clean. Use a small brush to remove dirt from
spots marked in g. 9.
2. Lubrication: Apply tiny oil drops to spots
marked in g. 8. Prior to lubrication dismantle lo-
comotive (g. 3). We recommend using item no.
10906, Roco oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our Roco special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: Remove the gear
cover (g. 4). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver
(g. 7). When pressing on the new traction tyre
please avoid twisting it.
4. Carbon Brush Changing: First remove loco
body (g. 3), and then the motor (g. 6).
Assembly: During assembly please take care of
correct position of contacts.
10 3

Interface électrique
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
FMise en service de votre locomotive
Entretien préventif du modèle
Aux. 6 Aux. 7
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Avant la lumière, Cabine 1
V (+)
Torsion protection
Avant la lumière, Cabine 2
Haut-parleur A
Haut-parleur B
Aux. 4
Aux. 3
GPIO/A / Zugbus-Data
DC (+) Elko
Droit du moteur (+)
Gauche du moteur (-)
Rail/Frotteur droit
Rail/Frotteur gauche
Aux. 1 Feu arrière rouge, Cabine 2
Aux. 2 Feu arrière rouge, Cabine 1
Aux. 5
Déballage du modèle: Veuillez sortir la loco-
motive de son emballage avec précaution et à l’ai-
de du lm transparent.
Conditions de rodage: An d’assurer les meil-
leurs conditions de marche tranquille et de tracti-
on puissante à votre modèle nous vous conseillons
un rodage du modèle de 30 minutes environ en
marche avant et d’autres 30 minutes en marche
arrière. Pendant cette période la marche doit se
faire “haut le pied”. Le rayon monimal admissible
du modèle present est xé à 358 mm, soit le rayon
R2 des voies Roco.
Un marche impeccable de votre modèle n’est
réalisable que sur des voies vraiment propres. A
ces ns nous vous recommandons notre wagon-
nettoyeur Roco réf. 46400 ou - en cas d’un
encrassement plus considérable de la voie - notre
gomme de nettoyage Roco réf. 10002.
Les attelages: En vue d’une exploitation pra-
tique sur votre réseau vous pouvez choisir parmi
plusieurs types d’attelages conformes aux dif-
férents systèmes d’attelage pratiqués en H0 (voir
g. 2). Nous vous recommandons l’emploi de
l’attelage court Roco.Le sachet joint comprend
entre autres des petites pièces de nition confor-
mes à la réalité et à ropporter avec précauti-
on par le modéliste (g. 2), si désiré. Attention:
N’utilisez de la colle qu’aux endroits expressément
indiqués aux des-sins!
Exploitation en télécommande
multi-trains:
Enlevez la che de shuntage de l‘interface (à con-
server!) et enchez nalement la che du module
de télécommande aux prises de l‘interface.
Veillez à la position correcte de la che
(voir g. 5).
Version en courant alternatif:
voir g. 10
Pour garantir un fonctionnement impeccable de
votre modèle au l de longues années veuillez
assurer régulièrement (environ tous les 30 heures
d’exploitation) certains travaux d’entretien:
1. Nettoyage des lames de courant aux
roues: Les lames de contacts risquent de s’en-
crasser rapidement sur des voies poussiéreuses.
Veuillez enlever la poussière aux endroits mar-
qués à la g. 9 à l’aide d’un petit pinceau souple.
2. Graissage: N’appliquez qu’une tout peti-
te goutte aux endroits indiqués par le plan de
graissage (g. 8) après avoir démonté la caisse de
la locomotive (g. 3). Nous vous recommandons
le graisseur à huile Roco réf. 10906. Pour
graisser les engrenages (roues dentées, vis sans
n) nous vous conseillons la graisse spéciale
Roco réf. 10905 pour engrenages en matières
synthétiques. Lorsque vous utilisez cette graisse il
faut éviter d’huiler ces composants.
3. Échange des bandages d’adhérence: Dé-
montez d’abord le couvercle du carter des
engrenages des en-grenages (g. 4). Délogez
ensuite les essieux ban-dagées et enlevez, à l’aide
d’une aiguille ou d’un tourne-vis n, les banda-
ges d’adhérence (g. 7). Lors du montage des
nouveaux bandages veuillez veiller à ce que les
bandages ne soient pas tor-dues.
4. Remplacement des balais du moteur: Dé-
montez la caisse (voir g. 3). Démontez ensuite le
moteur et échangez le balais (g. 6).
L’assemblage: Lors de l’assemblage veuillez
veiller à la position correcte des lames de contact.
9
4

Fig. 10
8
1. 1.
2.
5
Fig. 6
Fig. 7
Fig. 8
1. 1.
Fig. 9

67
Fig. 1 Fig. 2
Fig. 3 Fig. 4
?
?
2.
1.
1.
!
Decoder 22-pin Decoder 16-pin
Dip-Schalter für Analogmodell / Dip-Switch for analouge model /
Commutateur DIP pour modéle analogique
Position „ON“: Werkseinstellung / Default setting / Réglage par défaut
Position „OFF“: Im Analogbetrieb deaktiviert / Disabled in analog mode / Désactivé en mode analogique
DIP 1: rotes Schlusslicht FST 2 / red tail light drivers cab 2 / Feu arrière rouge Cabine 2
DIP 2: rotes Schlusslicht FST 1 / red tail light drivers cab 1 / Feu arrière rouge Cabine 1
Führerstand
Drivers compartment
Cabine du conducteur 1
ON
1 2
Dip-Schalter für Digitalbetrieb
Dip-Switch for digital upgrade
Commutateur DIP pour opér-
ation numérique
Fig. 5
ON
ON
1 2
OFF
ON
1 2
1 2
