roco 73933 User manual

Bedienungsanleitung
Operating Manual
Mode d’emploi
Inhaltsverzeichnis
Table of Contents
Table des matières
F
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim
Abstellen des Modells bietet sie den besten Schutz. Ein mit beigeleg-
ten Zurüstteilen aufgerüstetes Modell passt nur bedingt wieder in die
Originalverpackung hinein, da diese aus Gründen der Transportsiche-
rung sehr eng sein muss. Es empehlt sich, die Originalverpackung an
gewissen Stellen mit einem scharfen Messer auszuschneiden. Kleinere
Teile des Modells, wie z.B. Puffer, sind wegen Detailtreue als aufge-
rüstete Steckteile ausgeführt und sind daher mit dem Grundkörper
nicht ganz fest verbunden. Beim selbstverschuldeten Verlust möchten
Sie bitte ein solches Teil neu bestellen. ( In diesem Fall können Sie
diese Teile auf dem Ersatzteilweg nachbestellen, eine Reklamation
kann nicht geltend gemacht werden.) • Don‘t throw your box in the
dustbin. If your model is not in use this box will keep it safe. If kits
are mounted on a wagon it will be slightly tight when placing it in
the original box. This guarantees safe transport. It is therefore recom-
manded to cut out certain parts of the original box. To keep the model
like the original, smaller parts (e.g. buffers) had been manufactured
separately from the body and are not tightly xed on it. Therefore they
probably can get lost. In this case you certainly may reorder them but
a complaint would not be acceptable. • Veuillez conserver ce mode
d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage
se prête particulièrement bien pour stocker et protêger votre mo-
dèle lorqu’il n’est pas en service. • Un wagon entièrement êquipê
de ses pièces de nition ne rentre plus dans son emballage qu’après
avoir dégagé la place nécessaire à l’aide d’un coûteau n et bien
guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite
de l’emballage lors du transport du modèle de l’usine à votre detallant
(ou même à vous) impose une réduction au stricte minimum de tou-
te place découpée et non utilisée, raison pour laquelle ces d´coupes
ne peuvent malheureusement pas être aménagées déjà en usine. •
Quelques petites pièces de nition (des tampons p. e.) ne sont pas
moulées d’un seul bloc avec leurs bases, mais séparément rapportées
en vue d’une réalisation plus détaillée. Cela implique le risque de
perte de ces composants. Dans ce cas, vous pouvez commander ces
pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite
à une r´clamation èventuelle à cause de ces pièces perdues. • Heeft
u uw model voorzien van alle insteekdeeltjes, dan past deze niet meer
precies in de doos. Na voorzichtig passen snijdt u met een scherp mes
eerst enige stukjes uit deze doos en u heeft de beste bescherming
voor uw kostbare model bereikt.
Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!
• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand-
leiding altijd bewaren.
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungs- ge-
fahr durch funktionsbedingte scharfe Kanten und Spitzen • At-
tention! At an incorrect use there exists danger of hurting because
of cutting edgesand tips • Attention! II y a danger de blessure à un
emploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkan-
ten en uitsteeksels! • Attenzione! Un inap-propriato uso comporta
pericolo di ferimenti attraverso punte e spignoli taglienti! • Atencion!
Un emploe incorrecto puede causar causar heridas debido a las puntas
y aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo
de estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spidser
forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei kin
dunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.
Änderungen von Konstruktion und Ausführung vorbehalten! • We re-
serve the right to change the construction and design! • Nous nous ré-
servons le droit de modier la construction et le dessin! • Ci riserviamo
il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.
CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostu-
dujte příložený návod s vyobrazením. Jednotlivé dily odděIte od licích
rámečku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte
dle vyobrazení a postupně slepujte podle pořadi jednotlivých staveb-
nich kroku. K lepení používejte lepidla určená pro plastikové stavebince.
GB
CE Alter/Age
Modelleisenbahn GmbH
A-5101 Bergheim
14
Modelleisenbahn GmbH
A-5101 Bergheim
Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]
(kostenlos/ free of charge/ gratuit)
International: [phone]
(kostenpichtig/ chargeable / avec des coûts)
(ZumOrtstarifausdemFestnetz /localtariffforlandline/prixd‘uneappel loca-
le depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min. incl. VAT)
AT|D|CH
+
16
D
73933
79934
73934
Fig. 1 – 3................................................8 + 9
Fig. 4 – 7..............................................7 + 10
Fig. 8 ...................................................6 + 11
Fig. 9 – 11............................................5 + 12
H0-Modell: Elektrolokomotive
BR 193, Railpool
H0-model: Electric locomotive
class 193, Railpool
Modèle H0: Locomotive électrique
série 193, Railpool
Inbetriebnahme.............................. 2
Wartung und Pege ..................... 15
Starting locomotive operation........ 4
Maintenance of the model........... 13
Mise en service
de votre locomotive ..................... 14
Entretien préventif du modèle........ 3
8073933-920 VII/18

15
2
D D Wartung und Pege des ModellsInbetriebnahme Ihrer Lokomotive

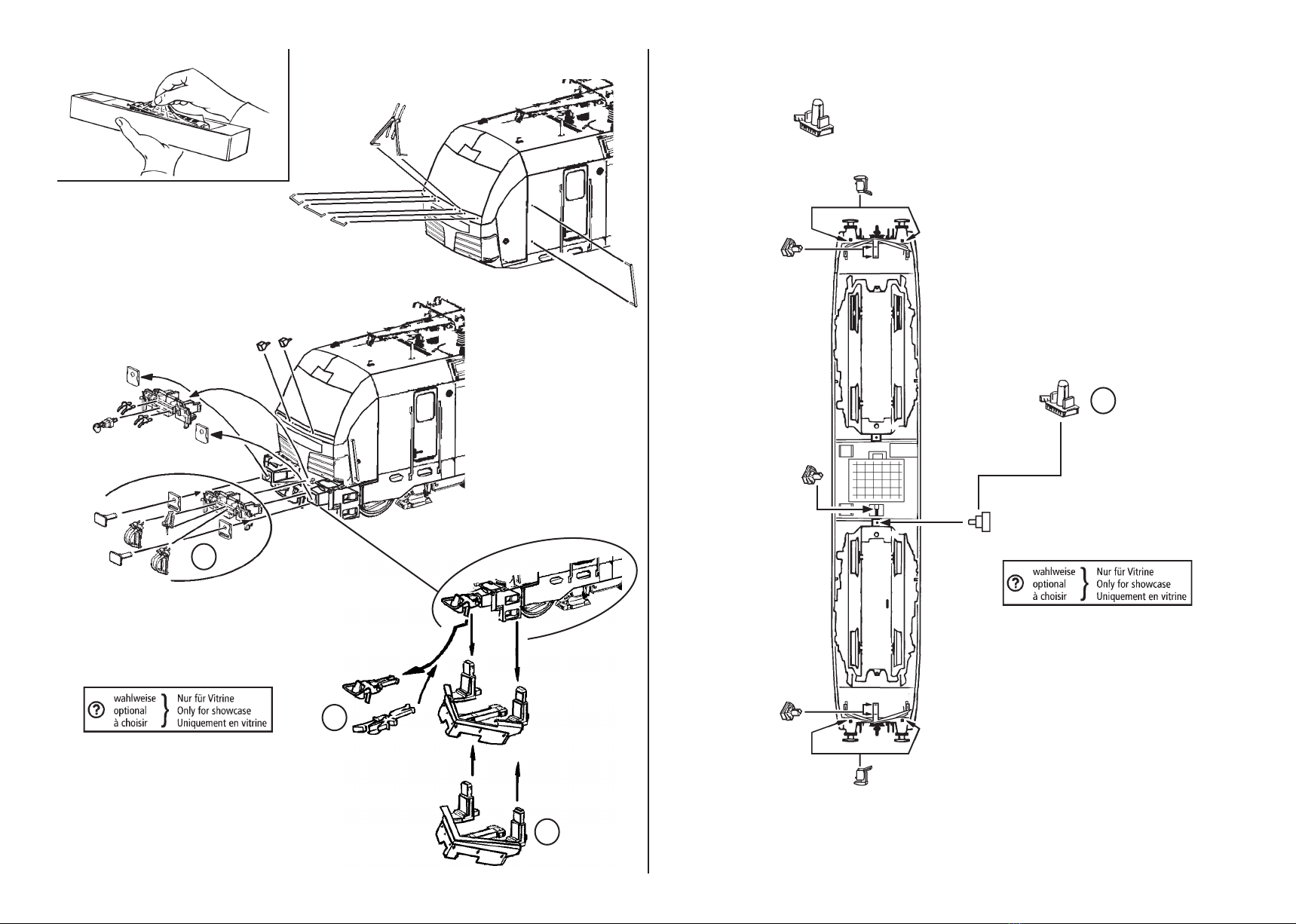

Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig. 1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 des RO-
CO-Gleissystems (R2 = 358 mm).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
Im beigelegten Zurüstbeutel nden Sie auch klei-
ne vorbildgetreue Steckteile für eine erweiterte
Aufrüstung Ihres Modells (Fig. 2+3), die Sie bitte
vorsichtig montieren. Achtung! Kleben nur
mit ausdrücklichem Hinweis.
Mehrzugbetrieb:
Den Brückenstecker aus der Schnittstelle entfer-
nen (diesen sorgsam aufbewahren).
Danach den Stecker des Steuerbausteins lagerich-
tig einsetzen (siehe Fig. 8).
Achtung! Bei Modellen mit Zugzielanzeige ist
deren Beleuchtung sowie die Fernlicht-Funktion
im Analogbetrieb nicht schaltbar!
Ausführung für Wechselstrom:
siehe Fig. 11
Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 6 gekennzeichneten Stellen. Dazu zuerst den
Getriebedeckel abnehmen (Fig. 5).
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 9 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 4). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst den Getriebede-
ckel abnehmen (Fig. 5). Danach den Radsatz he-
rausnehmen und die Haftreifen mit einer Nadel
od. mit einem feinen Schraubendreher abziehen
(Fig. 6+7). Beim Aufziehen der neuen Haftreifen
darauf achten, dass diese sich nicht verdrehen.

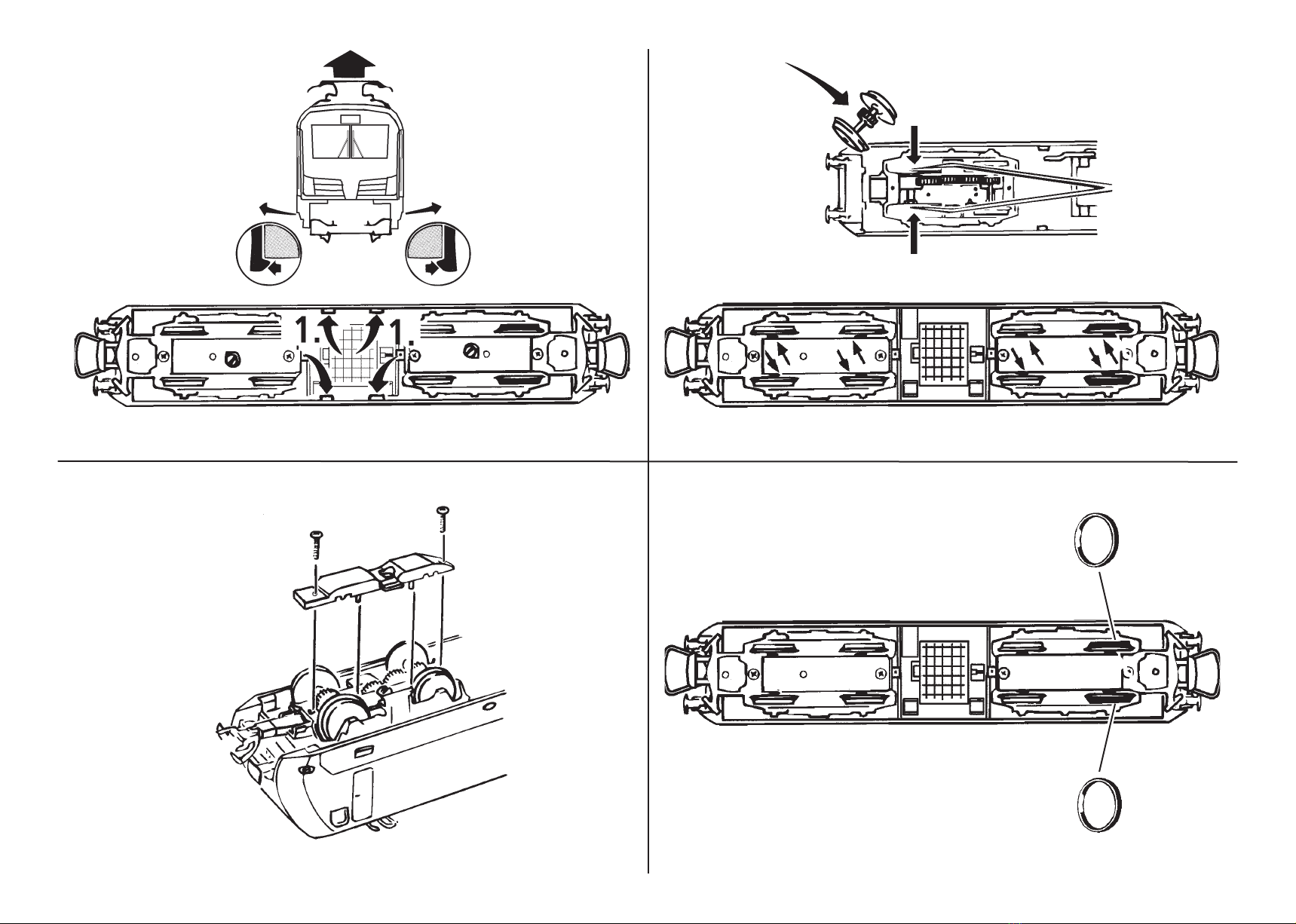

4. Kohlebürstenwechsel: Lokgehäuse abneh-
men (Fig. 4). Danach wird der Motor ausgebaut
und die Kohlebürsten ausgewechselt (Fig. 10).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.

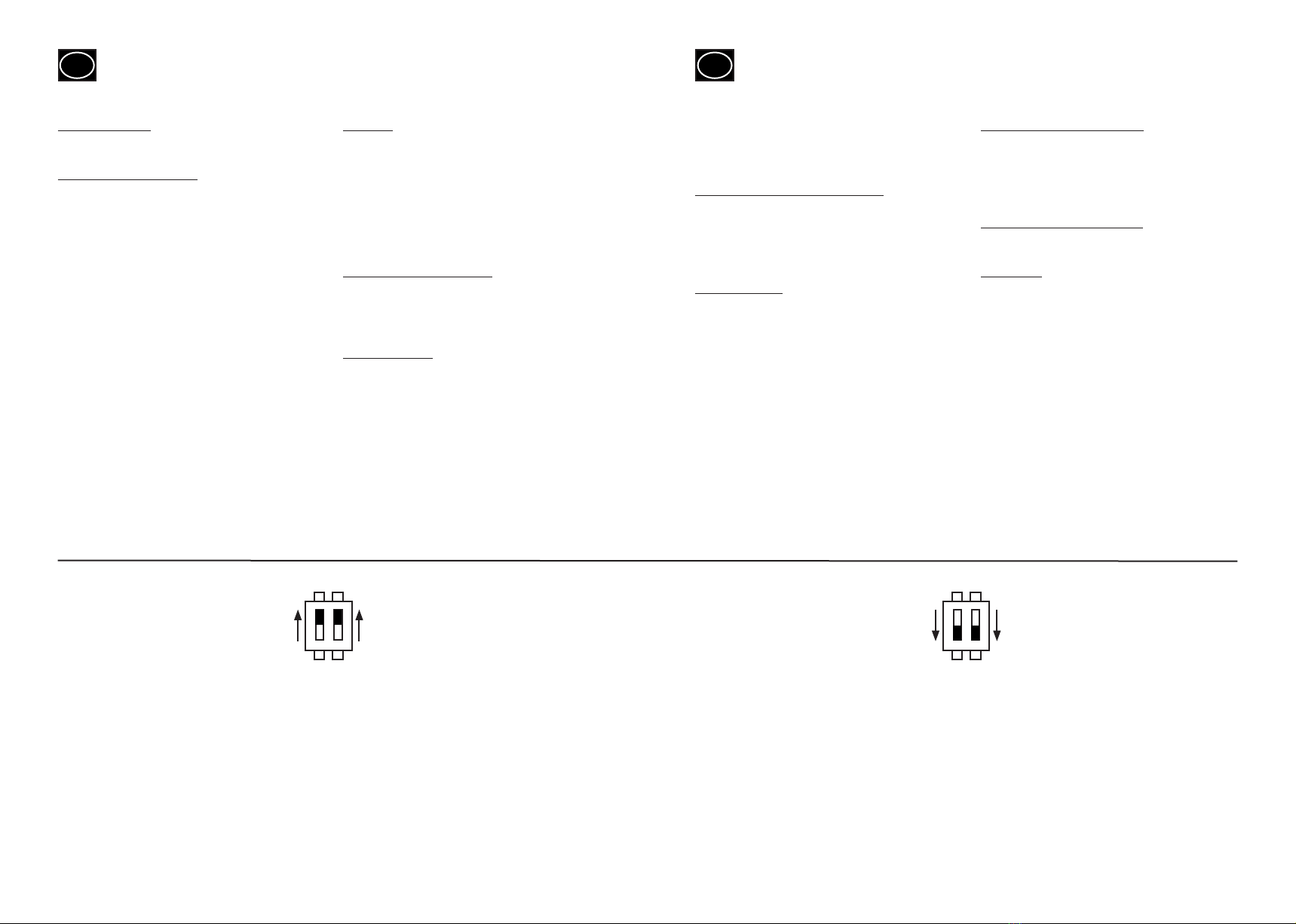

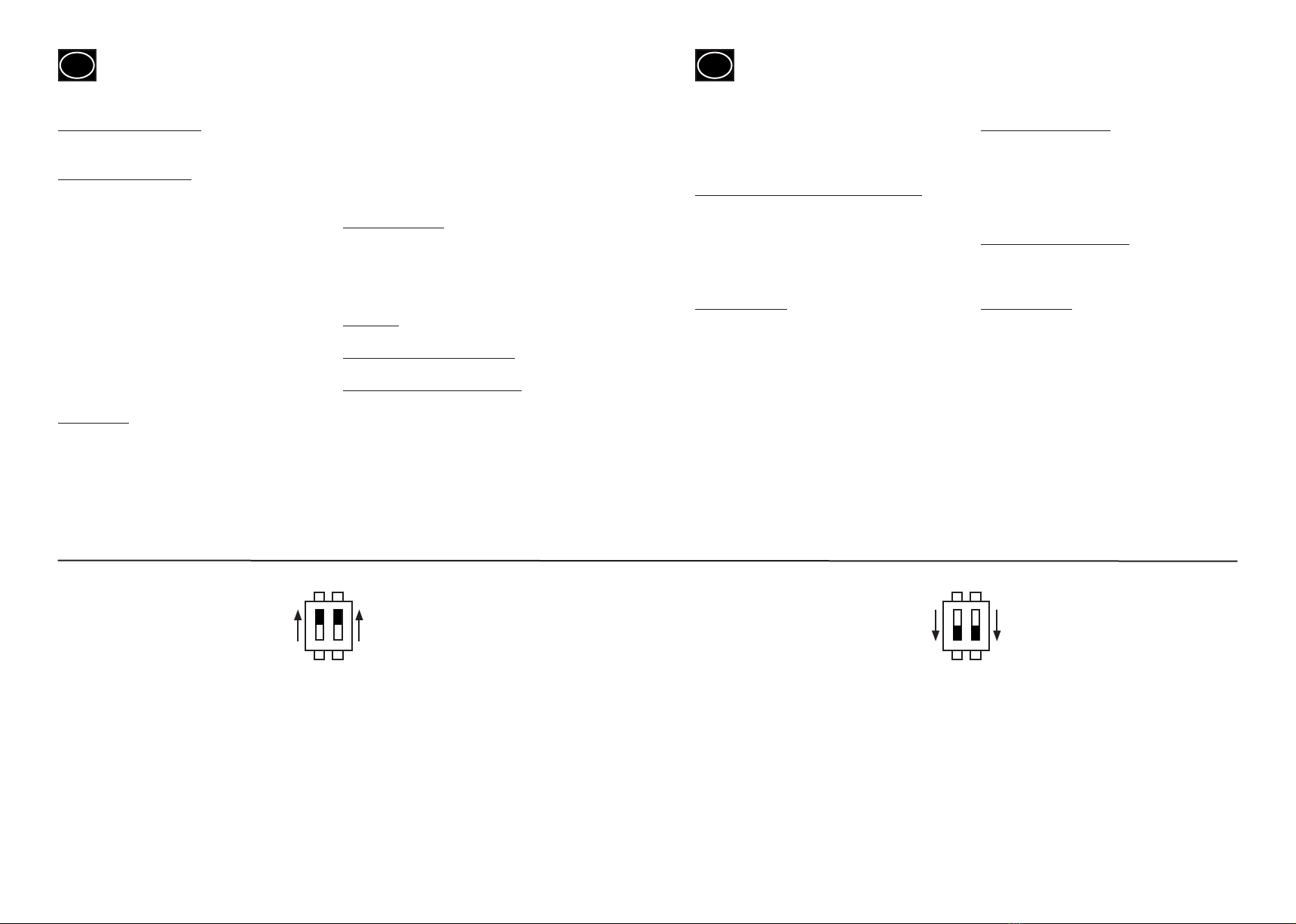

Position "ON"
Werkseinstellung: Stirnlicht fahrtrichtungsabhängig im Analog- und Digitalbetrieb.
Position „OFF“
Im Analogbetrieb ist das Stirnlicht deaktiviert.
ON
1 2
Führerstand 2 ON Führerstand 1 ON
ON
1 2
Führerstand 2 OFF Führerstand 1 OFF

14 3
GB GB Maintenance of the modelStarting locomotive operation
Unwrap model: Take out the model cautiously
with foil (g. 1).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
removing heavy dirt.
Fittings: Operation is possible with different
couplings (g. 2). We recommend using the Roco
close coupling.
In the enclosed accessory bag you will nd small
kits to be tted on your locomotive. Please mount
them cautiously.
Attention! Use glue only if indicated (g. 2+3).
Running in digital mode:
Remove the jumper from the interface.
Finally put the plug of the chip into the interface
as shown in g. 8.
A.C. operation: see g. 11
To enjoy your model for a long time, it is neces-
ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).
1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not en-
tirely clean. Use a small brush to remove dirt
from spots marked in g. 6. Prior to cleaning the
contacts dismantle the bogie (g. 5).
2. Lubrication: Apply tiny oil drops to spots
marked in g. 9. Prior to lubrication dismantle lo-
comotive (g. 4). We recommend using item no.
10906, Roco oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our Roco special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: Remove the gear
cover (g. 5). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver
(g. 6+7). When pressing on the new traction tyre
please avoid twisting it.
4. Carbon Brush Changing: First remove loco
body (g. 4), and then the motor (g. 10).
Assembly: During assembly please take care of
correct position of contacts.
Position "ON"
Works setting: The headlight is illuminated in the analogue and digital operations, depending on the
direction of travel.
Position „OFF“
In the analogue operation, the headlight is deactivated.
ON
1 2
Drivers Cab 2 ON Drivers Cab 1 ON
ON
1 2
Drivers Cab 2 OFF Drivers Cab 1 OFF

413
Mise en service de votre locomotive Entretien préventif du modèle
FF
Déballage du modèle: Veuillez sortir la loco-
motive de son emballage avec précaution et à l’ai-
de du lm transparent.
Conditions de rodage: An d’assurer les meil-
leurs conditions de marche tranquille et de tracti-
on puissante à votre modèle nous vous conseillons
un rodage du modèle de 30 minutes environ en
marche avant et d’autres 30 minutes en marche
arrière. Pendant cette période la marche doit se
faire “haut le pied”. Le rayon monimal admissible
du modèle present est xé à 358 mm, soit le rayon
R2 des voies Roco.
Un marche impeccable de votre modèle n’est
réalisable que sur des voies vraiment propres. A
ces ns nous vous recommandons notre wagon-
nettoyeur Roco réf. 46400 ou - en cas d’un
encrassement plus considérable de la voie - notre
gomme de nettoyage Roco réf. 10002.
Les attelages: En vue d’une exploitation pra-
tique sur votre réseau vous pouvez choisir parmi
plusieurs types d’attelages conformes aux dif-
férents systèmes d’attelage pratiqués en H0 (voir
g. 2). Nous vous recommandons l’emploi de l’at-
telage court Roco.
Le sachet joint comprend entre autres des petites
pièces de nition conformes à la réalité et à rop-
porter avec précaution par le modéliste (g.
2+3), si désiré. Attention: N’utilisez de la colle
qu’aux endroits expressément indiqués aux des-
sins!
Exploitation en télécommande
multi-trains:
Enlevez la che de shuntage de l‘interface (à con-
server!) et enchez nalement la che du module
de télécommande aux prises de l‘interface.
Veillez à la position correcte de la che
(voir g. 8).
Version en courant alternatif:
voir g. 11
Pour garantir un fonctionnement impeccable de
votre modèle au l de longues années veuillez
assurer régulièrement (environ tous les 30 heures
d’exploitation) certains travaux d’entretien:
1. Nettoyage des lames de courant aux
roues: Les lames de contacts risquent de s’en-
crasser rapidement sur des voies poussiéreuses.
Veuillez enlever la poussière aux endroits mar-
qués à la g. 6 à l’aide d’un petit pinceau souple. A
ces ns démontez d’abord le bogie (g. 5).
2. Graissage: N’appliquez qu’une tout peti-
te goutte aux endroits indiqués par le plan de
graissage (g. 9) après avoir démonté la caisse de
la locomotive (g. 4). Nous vous recommandons
le graisseur à huile Roco réf. 10906. Pour
graisser les engrenages (roues dentées, vis sans
n) nous vous conseillons la graisse spéciale
Roco réf. 10905 pour engrenages en matières
synthétiques. Lorsque vous utilisez cette graisse il
faut éviter d’huiler ces composants.
3. Échange des bandages d’adhérence:
Dé- montez d’abord le couvercle du carter des
en-grenages (g. 5). Délogez ensuite les essieux
ban-dagées et enlevez, à l’aide d’une aiguille ou
d’un tourne-vis n, les bandages d’adhérence (g.
6+7). Lors du montage des nouveaux bandages
veuillez veiller à ce que les bandages ne soient
pas tor-dues.
4. Remplacement des balais du moteur: Dé-
montez la caisse (voir g. 4). Démontez ensuite le
moteur et échangez le balais (g. 10).
L’assemblage: Lors de l’assemblage veuillez
veiller à la position correcte des lames de contact.
Position "ON"
Réglage par défaut: L’éclairage avant s’allume en fonction du sens de marche en mode analogique et
numérique.
Position „OFF“
En mode analogique, l’éclairage avant est désactivé.
ON
1 2
Cabine 2 ON Cabine 1 ON
ON
1 2
Cabine 2 OFF Cabine 1 OFF

12 5
Fig. 9 Fig. 10
Fig. 11

Aux. 6 Zugzielanzeige, FS 1
Aux. 6 Destination sign, Drivers cab 1
Aux. 6 Signe de destination, Cabine 1
Aux. 7 Zugzielanzeige, FS 2
Aux. 7 Destination sign, Drivers cab 2
Aux. 7 Signe de destination, Cabine 2
611
Ausgangsbelegung / Decoder interface
/ Interface électrique
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Stirnlicht FS 1
Front light, Drivers cab 1
Avant la lumière, Cabine 1
V (+)
Verdrehschutz
Twist protection
Torsion protection
Stirnlicht FS 2
Front light, Drivers cab 2
Avant la lumière, Cabine 2
Lautsprecher A
Speaker A
Haut-parleur A
Lautsprecher B
Speaker B
Haut-parleur B
Aux. 4
Aux. 3
GPIO/A / Zugbus-Data
DC (+) Elko
Motor rechts (+)
Engine right (+)
Droit du moteur (+)
Motor links (-)
Engine left (-)
Gauche du moteur (-)
Schiene/Schleifer rechts
Track/Pick up right
Rail/Frotteur droit
Schiene/Schleifer links
Track/Pick up left
Rail/Frotteur gauche
Aux. 1 rotes Schlusslicht, FS 2
Aux. 1 red Taillight, Drivers cab 2
Aux. 1 Feu arrière rouge, Cabine 2
Aux. 2 rotes Schlusslicht, FS 1
Aux. 2 red Taillight, Drivers cab 1
Aux. 2 Feu arrière rouge, Cabine 1
Aux. 5
Decoder 16-pin
!
Fig. 8
Decoder 22-pin

10 7
1.
1.
2.
2.
1. 1.
Fig. 4 Fig. 6
Fig. 5 Fig. 7

?
89
Führerstand 1 / Driver‘s Cab 1 / Cabine du conducteur 1
Authentisch für Modell / Authentic for model / Authentic pour le modèle:
?
?
?
Fig. 1 Fig. 3Fig. 2
1x
Euroloop Zub 26
LZB
Steckdose / Socket /
prise multiple
