ROHDE & GRAHL Arthrodesis chair User manual

Arthrodesenstuhl
Bedienungsanleitung
Operating instructions
Gebruikershandleiding
Mode d’emploi

Einleitung
Herzlichen Glückwunsch zu Ihrem ROHDE &GRAHL-
Bürodrehstuhl. Diese Bedienungsanleitung bezieht sich
auf das Modell Arthrodesenstuhl. Die Beschreibung
erklärt die komplexeste Ausstattung. Die folgenden
Ausstattungen sind optional: Armlehnen und Kopfstütze.
Weitere Informationen über dieses Produkt können Sie
unter folgendem Link einsehen:
www.rohde-grahl.com/downloads
Introduction
Congratulations on the purchase of your
ROHDE &GRAHL office swivel chair. These operating
instructions refer to the office swivel chair Arthrodesis
chair. The description explains the wide range of
adjustments. The following fittings are optional:
armrests and headrest.
For further information about this product see the
following link: www.rohde-grahl.com/downloads
2
Arthrodesenstuhl ohne Armlehnen

Inleiding
Gefeliciteerd met uw nieuwe bureaustoel van
ROHDE &GRAHL. In deze handleiding beschrijven wij
de Artrodese stoel, een bureaustoel van hoge
ergonomische kwaliteit. Om deze kwaliteit optimaal te
benutten adviseren wij u de stoel op de juiste wijze in te
stellen. Deze handleiding bevat de bedienings-instructie
van de bureaustoel. Ook komen alle opties aan bod.
Meer informatie over dit product kunt u via de volgende
link bekijken: www.rohde-grahl.com/downloads
Introduction
Félicitations pour votre siège de bureau pivotant
ROHDE &GRAHL. Ce mode d’emploi se réfère au modèle
Siège Arthrodèse. La description explique un équipement
des plus complets. Les accessoires suivants sont
disponibles en option: accoudoirs et appuie-tête.
Vous trouverez des informations complémentaires
concernant ce produit sous le lien suivant:
www.rohde-grahl.com/downloads
3
Arthrodesenstuhl mit Armlehnen

4

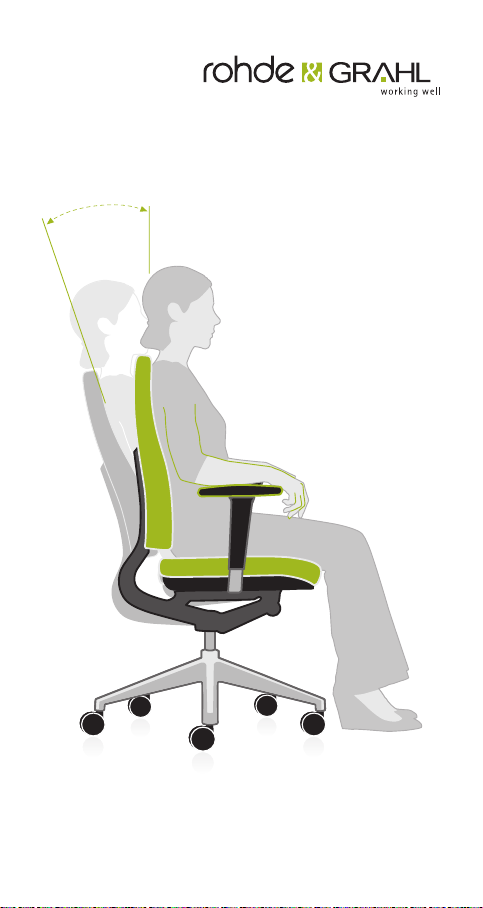

So sitzen Sie richtig.
Richtiges Sitzen in der mittleren, aufrechten Sitzhaltung.
Vorwärts- und Rückwärtsbewegungen aus dieser Position
heraus verbessern die Flüssigkeitsversorgung der
Bandscheiben und entlasten die Muskulatur.
Zo zit u goed.
Goed zitten betekent dat er zowel bij onder- en
boven¬arm als bij onder- en bovenbeen een hoek van
90 graden wordt aangehouden. Wanneer u gebruik
maakt van het bewegingsmechanisme van de stoel
(dynamisch zitten) heeft u een lagere rugbelasting en
blijft u fit!
La position correcte.
La tenue moyenne droite est la position correcte. Dans
cette position, des mouvements en avant et en arrière
contribuent à soulager les disques intervertébraux et la
musculature.
Correct sitting.
Correct sitting in the centred upright sitting position.
Forward and backward movements through this position
improve the support of spinal disc and musculature.

5

6

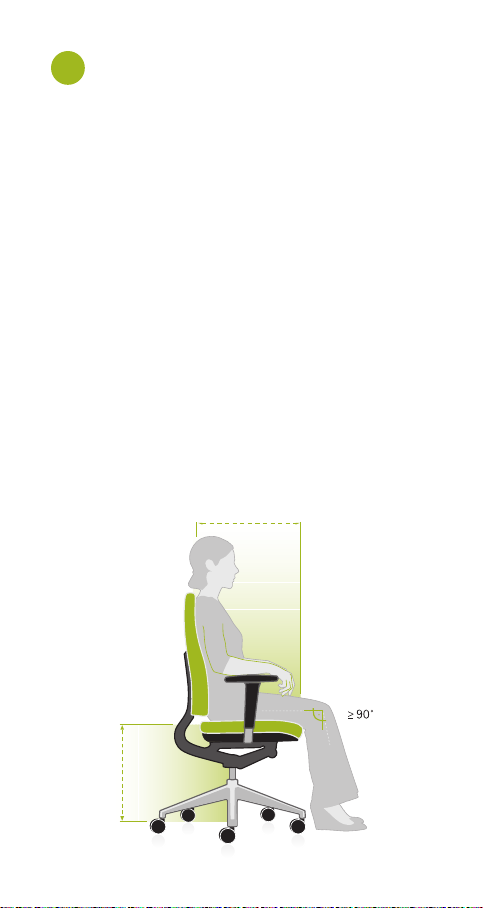

Sitzhöhe
Seat height
Zithoogte
Hauteur du siège
Die Sitzhöhe so einstellen, dass der Winkel zwischen
Ober- und Unterschenkel nicht weniger als 90° beträgt.
Die Füße stehen vollflächig auf dem Boden.
When adjusting the seat height make sure that the angle
between high and lower leg is not less than 90°.
The feet should rest flatly on the floor.
Zorgt u er bij het instellen van de zithoogte voor dat de
hoek tussen boven- en onderbeen ongeveer 90° is.
Hierbij staan de voeten vlak op de grond.
En ajustant la hauteur du siège, veillez à ce que l’angle entre
le fémur et la bas de la jambe ne soit pas moins de 90°.
Les pieds sont toujours à plat sur le sol.
1

Sitzhöhenverstellung
Seat height adjustment
Zithoogte
Réglage de la hauteur de l’assise

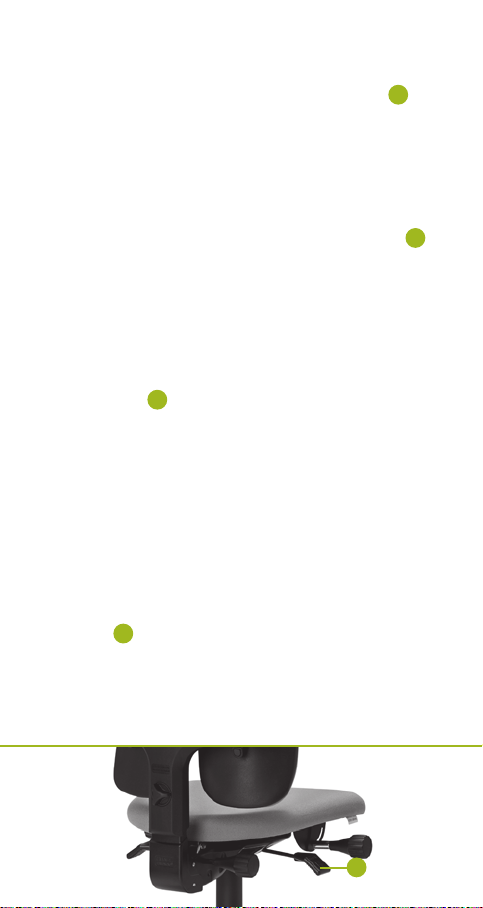

For adjustment of the seat height, you will find a lever
underneath the right side of the seat. While seated pull
the lever upwards to lower the seat height. When you take
your weight off the seat and pull the lever upwards, the
seat rises.
A
Met de hendel aan de rechterzijde van de bureaustoel
kunt u de zithoogte instellen. Als u vanuit zitpositie de
hendel omhoog trekt, gaat de zitting omlaag. Als u opstaat
en de hendel omhoog trekt, gaat de zitting omhoog. Op de
gewenste stand kunt u de hendel loslaten. U hebt de juiste
zithoogte bereikt wanneer uw boven- en onderbenen een
hoek van 90 graden maken en uw voeten plat op de grond
staan.
A
Un levier se trouve sous l’assise à droite sur lequel vous
appuyez en position assise. Le poids corporel exercé sur
l’assise fait monter ou baisser le siège sous la pression du
vérin à gaz.
A
Rechtsseitig unter dem Sitz befindet sich ein Hebel ,
den Sie in der Sitzposition mit den Fingern nach oben
gedrückt halten. Bei Entlasten des Sitzes hebt bzw. beim
Belasten senkt sich der Sitz unter Gasfederdruck.
A
7
A

8
Rückenlehnenhöhe
Backrest height
Rugleuninghoogte
Hauteur du dossier
Zur optimalen Unterstützung der natürlichen S-Form der
Wirbelsäule sollte sich das Zentrum der Lendenwirbelstütze
etwa auf Höhe der Gürtellinie befinden.
In order to optimally support the naturally S-shaped spinal
column, the centre of the lumbar support should be
approximately at the waistline.
De natuurlijke S-vorm van de wervelkolom wordt optimaal
ondersteund als de bolling van de rugleuning zich ter hoogte
van de rugholte bevindt.
Afin de soutenir de façon optimale la colonne vertébrale en
forme de S naturelle, le centre de l’appuie-lordoses devait
être situé environ à hauteur de ceinture.
2

9
Rückenhöhen- und Breitenverstellung
Um die Rückenlehnenhöhe zu verstellen, lösen Sie
hinten das untere Handrad . Stellen Sie sich jetzt die
gewünschte Höhe ein und drehen Sie das Handrad wieder
fest. Um die Breite der Rückenflügel einzustellen drehen
Sie das Handrad .
B
Backrest height and width adjustment
In order to adjust the backrest height, release the lower
hand wheel behind the seat B. Adjust the desired height
and fix the position by tightening the hand wheel. In order
to adjust the widht of the backrest turn the hand wheel C.
Rugleuninghoogte en -breedte
Réglage de la hauteur et
de la largeur du dossier
Pour régler la hauteur du dossier, desserrez la molette
inférieure derrière le dossier. Réglez alors la hauteur
souhaitée et resserrez la molette. Ajustez la largeur des
parties articulables du dossier en tournant la molette .
C
C
B
C
De rugleuning kunt u verstellen met behulp van de
draaiknop . Wanneer u de knop losdraait kunt u de
rugleuning verstellen, wanneer u de knop vastdraait is de
rugleuning weer gefixeerd. Om de afstand tussen de twee
rugleuningdelen te verstellen kunt u knop gebruiken.
B
C
B
9

10

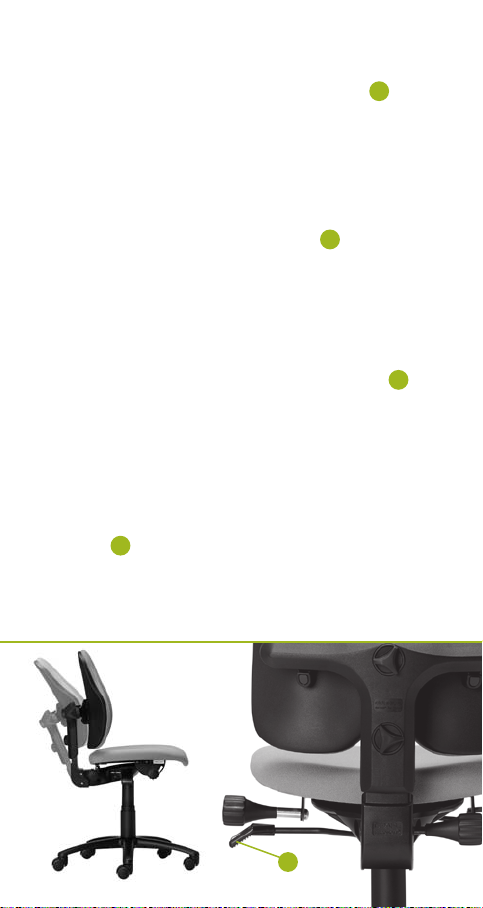

Asynchronmechanik
Asynchron tilt mechanism
Zithoek
Mécanisme asynchrone
Der Neigungswinkel von Rückenlehne und Sitzfläche passt
sich unterschiedlich an. Durch den ständigen Wechsel der
individuellen Sitzhaltungen wird die Durchblutung und die
Nährstoffversorgung der Wirbelsäule angeregt.
Man sollte eine medizinisch empfohlene Sitzposition
einnehmen, da der frei justierbare Neigungswinkel schnell
zu einer ungünstigen „bequemeren“ Halten führt.
The angle inclination of seat backs and seating area fit itselfs
differntly. Because of the permanent changing individual
seat position the perfusion and the nutrient supply of the
spinal column are stimulated. You have to take a medical and
recommended seat position because the free adjustable angle
of inclination could quickly lead to a bad „uncomfortable“
position.
De hoek tussen rugleuning en zitten kan eenvoudig worden
aangepast. Regelmatig wisselen van houding zorgt voor een
betere doorbloeding en een houdt u fit.
Les angles d‘inclinaison du dossier et de l’assise s’adaptent
différemment. Le changement permanent de la position assise
individuelle stimule la circulation sanguine et l’apport en
substances nutritives de la colonne vertébrale. Il est conseillé
de prendre une posture assise recommandée médicalement,
car l‘angle d‘inclinaison ajustable librement conduit
rapidement à une position «confortable» défavorable.
3

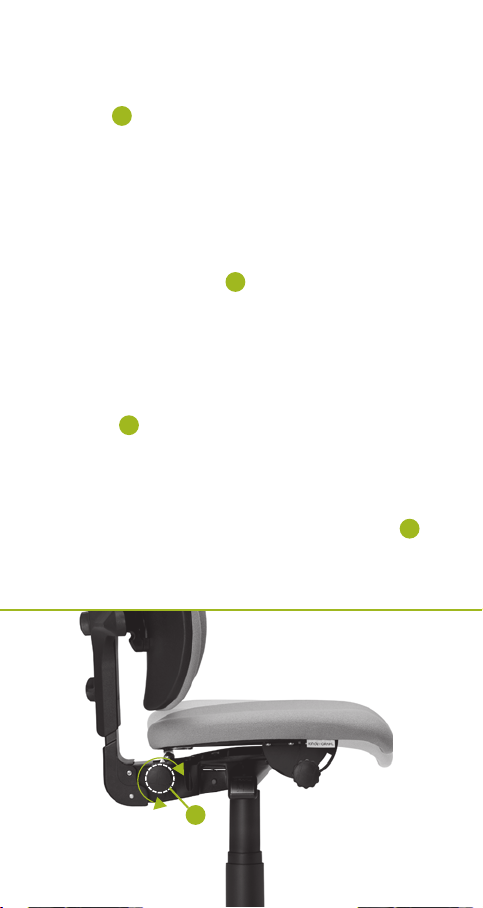

On the left side under the seat is a handle
D
that you
can press up and down while seated. This activates or
deactivates the combined (synchronised) tilting
mechanism of seat and backrest.
Asynchronmechanik
Linksseitig unter dem Sitz befindet sich ein Hebel ,
den Sie in der Sitzposition mit den Fingern nach oben
bzw. nach unten drücken können. Damit können Sie die
Neigung von der Rückenlehne aktivieren oder deaktivieren.
D
Zithoek
Met de hendel aan de linkerzijde van de bureaustoel
stelt u de complete zithoek in. Als u vanuit zitpositie de
hendel omhoog trekt, kunt u de rugleuning naar achteren
bewegen. Naar beneden duwen betekent dat de rugleuning
vastgezet wordt.
D
Synchronous mechanism
Mécanisme asynchrone
Un levier se trouve sous l’assise à gauche. En position
assise, vous pouvez le baisser ou le lever pour activer ou
désactiver l’inclinaison du dossier.
D
D
11

12

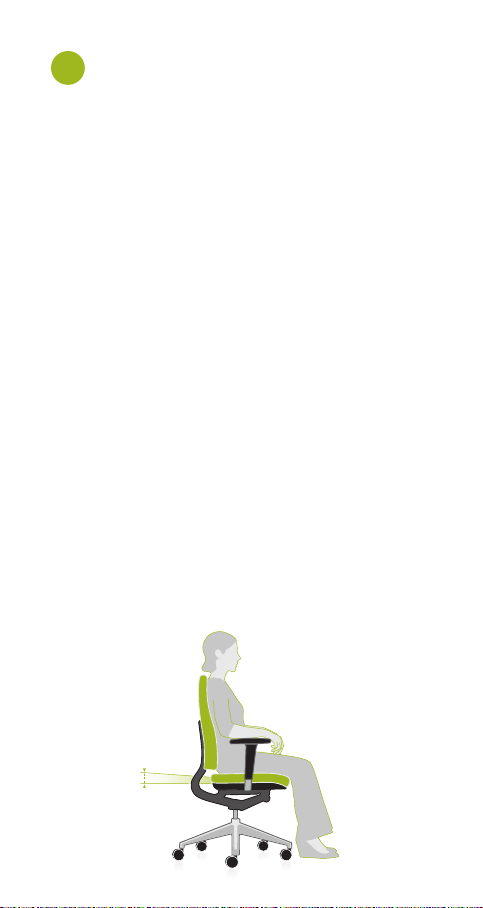

Armlehnenverstellung
Armrest adjustment
Armleuningen
Réglage des accoudoirs
Die Ellenbogen liegen bei entspannter,
aufrechter Sitzhaltung auf den Armlehnen auf, um die
Schultermuskulatur zu entlasten. Ober- und Unterarm
bilden einen nahezu rechten Winkel. Für die optimale
Arbeitshaltung ist eine Einstellung der Tischhöhe nötig.
Armlehnen und Tischfläche befinden sich auf einer Ebene.
Bitte umblättern >>>
In order to relieve the shoulder muscles, both elbows
should rest on the armrests while sitting relaxed and
upright. The upper arm and forearm nearly form a right
angle. It is necessary to adjust the desk height in order
to reach the perfect working posture. Armrests and work
surface should be at the same level.
Turn over to the next page, please >>>
Als de ellebogen in een ontspannen houding door de
armleuningen ondersteund worden, is de belasting van
de schouders en de nek minimaal. Boven- en onderarmen
vormen daarbij een bijna rechte hoek. Voor een optimale
houding is het verstellen van de tafelhoogte van belang.
Armleuningen en tafelblad dienen zich op gelijke hoogte
te bevinden.
Zie volgende pagina >>>
4

Afin de soulager la musculature scapulaire, les deux olécranes
devaient reposer sur les accoudoirs à posture debout et
relaxée. Les bras et les avant-bras font presque un angle droit.
Il faut ajuster la hauteur de table afin de recevoir la posture
optimale. Les accoudoirs et le plan de travail devaient être à la
même hauteur.
Tourner la page, s‘il vous plaît >>>
13

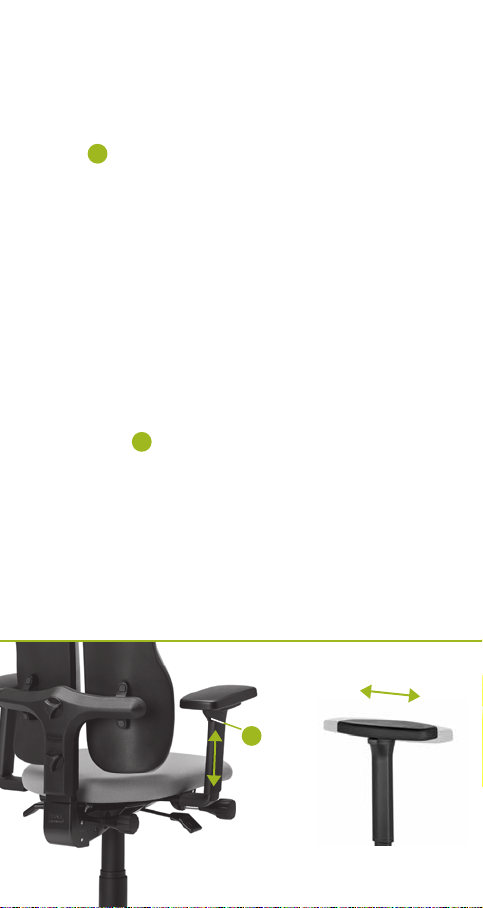

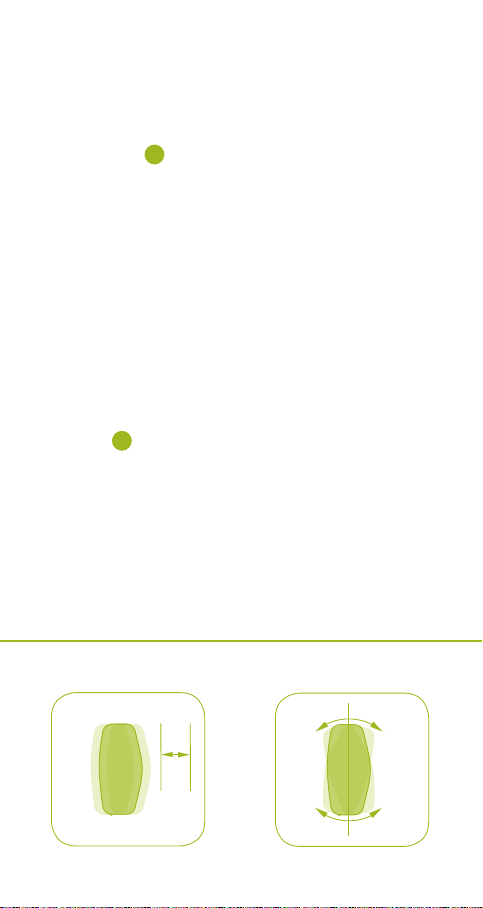

Armlehnenverstellung
Mulitfunktionsarmlehne
Die Höhe der Armlehnen (1) wird über die hintenliegende
Taste eingestellt. Die Armauflagen sind ohne
Tastendruck in der Tiefe (2) verstellbar.
Ganz ohne Tastendruck können Sie die Breite (3) durch nach
innen oder nach außen schieben einstellen. Zusätzlich kann
das Pad um 15° je Seite gedreht werden (4).
E
Armrest adjustment
multifunction armrest
The height of the armrests (1)can be adjusted by means of
the buttons
E
on the back side of the armrest upright. The
armrest pads are depth adjustable without pressing a button
(2). You can without a keypress adjust the width (3) and move
it to the inside and outside. Further you can turn the pad to
15° around any side (4).
1
2
14
E
60 mm

Armleuningen
multifunctionele armleuning
Met de drukknoppen aan de achterzijde van de
armleuningen stelt u vanuit zitpositie de
armleuninghoogte (1) in. De breedte (3) van de
armleuningen kan met behulp van de klemmen onder
de zitting worden ingesteld. De armleggers zijn in diepte
(2) verschuifbaar en geheel draaibaar (4). Doordat het
draaipunt van de armleggers uit het midden is geplaatst,
ontstaat er een brede of extra smalle stand van de
armleuning.
E
Réglage des accoudoirs
accoudoirs multifonctions
La hauteur des accoudoirs (1) est réglée par un bouton placé
à l’arrière . Les manchettes d’accoudoirs sont réglables en
profondeur sans actionnement de touche (2). Vous pouvez
régler la largeur (3) sans aucun actionnement de touche, en
les faisant glisser vers l‘intérieur ou vers l‘extérieur. En plus,
l’articulation des manchettes peut être inclinée jusqu’à 15°
de chaque côté (4).
E
15
3
50 mm
4
15°

16
Sitzneigeverstellung
Adjustment of seat angle
Zitneigverstelling
Réglage de l‘inclinaison de l’assise
Durch die Sitzneigeverstellung wird, ähnlich einem Keilkissen,
die Sitzfläche hinten leicht erhöht und es entsteht eine
abfallende Sitzfläche. Das Becken wird dadurch nach vorne
gekippt und die natürliche S-Form der Wirbelsäule wird
unterstützt.
Due to the adjustment of the seat angle, the seat
is heightened rearwards and a sloping seat area arises
(similar to a wedge-shaped cushion). Thereby, the pelvis tilts
forwards and the natural S-shape of the spinal column is
supported optimally.
Door gebruik van de zitneigverstelling wordt de zitting licht
naar voren gekanteld. Hierdoor wordt het bekken gekanteld
en wordt de natuurlijk S-vorm van de wervelkolom maximaal
ondersteund.
Par le réglage de l’inclinaison de l’assise, le siège est légèrement
haussé à l’arrière (comparable à un traversin). Ainsi, le pelvis est
incliné à l’avant et la colonne vertébrale en forme de S naturelle
est soutenue de façon optimale.
5

17
Sitzneigeverstellung
Um die Sitzfläche zu verstellen, lösen Sie das
Handrad .
Zur stufenlosen Verstellung des Sitzes stellen Sie das
Handrad fest, sobald Sie eine beliebige Position gefunden
haben.
Adjustment of seat angle
If you want to adjust the seat squab, then you have to
remove the balance wheel F. To the continuously
variable adjustment of the seat remove the balance
wheel tough, if you found a position.
Zitneigverstelling
De zitting is in twee standen te fixeren. Als u de
draaiknop losdraait kunt de zittinghoek verstellen.
Om de zitting te fixeren draait u de draaiknop weer vast.
Réglage de l‘inclinaison de l’assise
Pour régler la surface de l’assise, desserrez la molette .
Pour le réglage en continu de l’assise, resserrez la molette
dès que la position souhaitée est atteinte.
F
F
F
F

18

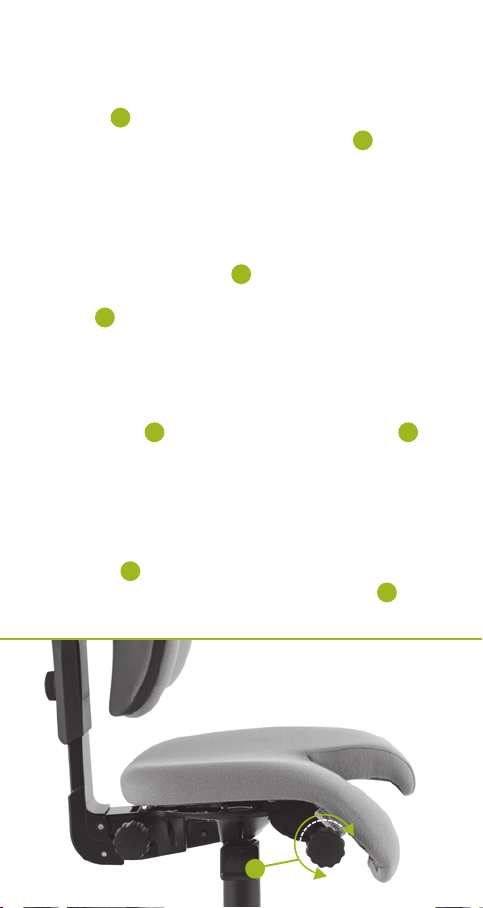

Abwinklung beider Sitzhälften
Bending of both seat halves
Buigen van beide zetel helften
Inclinaison des deux parties de
l’assise
Die Sitzhälften lassen sich getrennt voneinander in der
Neigung individuell abwinkeln. Eingeschränkte Gelenke
werden geschont und effektiv entlastet. Die so angepasste
Sitzfläche ermöglicht lang andauerndes sitzen und Freude
am weiterarbeiten.
The seat halves can be separated individually from each
bend in the inclination. Restricted joints from damage and
effectively relieved. The so adjusted seat allows long sitting
persistent and keep working pleasure.
De gescheiden zitting helften kunnen afzonderlijk van
elkaar in een hoek worden gebogen. Dit beperkt de schade
aan gewrichten en ontlast de spieren. De aangepaste stoel
maakt het zitten prettiger en zorgt voor een comfortabele
werksituatie.
Les moitiés de siège peuvent être séparés individuellement
de chaque coude de l‘inclinaison . Joints Restreint de
dommages et efficacement soulagé . Le siège de façon
ajustée permet à long assis persistante et de garder le
plaisir de travailler .
6

Abwinklung beider Sitzhälften
Bending of both seat halves
Buigen van beide zetel helften
Inclinaison des deux parties de l’assise
Um die stufenlosen Sitzhälften zu verstellen, lösen Sie das
Handrad . Stellen Sie hierzu die Sitzhälften in eine
beliebige Position und stellen Sie das Handrad zum
Fixieren der Sitzhälften fest.
Jede Sitzhälfte hat ein eigenes Handrad.
To adjust the continuously variable of the seat half, so
remove the balance wheel G. For this you have to adjust
the seat half to any position and adjust the balance
wheel to fix the seat half tough. Any of the seat half
have a seperate balance wheel.
Om de variabele zittingshelft naar beneden in te stellen,
draai de knop helemaal naar links. Draai de knop
naar rechts om de zittingshelft naar boven in te stellen.
Beide zithelften hebben hun eigen draaiknop.
Pour le réglage en continu des parties de l’assise, desserrez
la molette . Mettez pour cela les deux parties de l’assise
dans la position souhaitée, et resserrez la molette pour
les fixer. Chaque partie de l’assise a sa propre molette.
G
G
G
G
G
G
G19
G

20
Pflegehinweis
Doppelrollen
• Jeder Bürodrehstuhl ist serienmäßig mit HFC-Rollen für
weiche Böden (z.B. Teppich) ausgestattet. Zum Einsatz
auf harten Böden (z.B. PVC, Fliesen) sind spezielle NEO-
Rollen erhältlich.
• Falsche Rollen können den Untergrund, sowie die
Rollen schädigen.
Pflege
• Stoffe möglichst trocken reinigen oder mit einem
milden Pflegemittel behandeln. Genaue Pflegehinweise
entnehmen Sie bitte der jeweiligen Stoffmusterkarte.
Diese können Sie auf Anfrage bei uns erhalten.
• Alle Metall- und Kunststoffteile können mit handels-
üblichen Haushaltsreinigern gesäubert werden.
Wartung
• Die Drehstühle sind Wartungsfrei.
• Eventuell erforderliche Reperaturarbeiten an den
Sitzhöhenverstellelementen oder der Stuhlmechanik
sind nur von authorisiertem Fachpersonal
durchzuführen!
