ROHDE & GRAHL XENIUM XE61 User manual

xenium®
XE61
Bedienungsanleitung
Operating instructions
Gebruikershandleiding
Mode d’emploi

Einleitung
Herzlichen Glückwunsch zu Ihrem ROHDE &GRAHL-
Bürodrehstuhl. Diese Bedienungsanleitung bezieht sich
auf den Bürodrehstuhl xenium® mit automatischer
Gewichtseinstellung. Die Beschreibung erklärt die kom-
plexe Ausstattung. Die folgenden Ausstattungen sind
optional: Armlehnen und Kopfstütze.
Introduction
Congratulations on the purchase of your ROHDE &GRAHL
office swivel chair. These operating instructions refer
to the office swivel chair xenium® with an automatic
weight adjustment. The description explains the wide
range of adjustments.
All instructions regarding “left” and “right” are when in
the seated position. The following fittings are optional:
armrests and headrest.
2

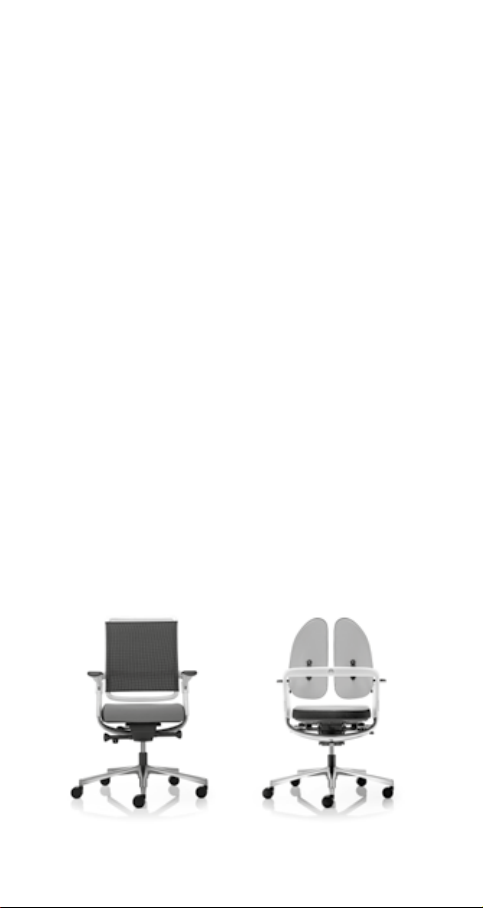

xenium®-net white edition xenium®-duo back® white edition

Inleiding
Gefeliciteerd met uw nieuwe bureaustoel van
ROHDE &GRAHL. Met xenium® met automatische
gewichtsinstelling beschikt u over een bureaustoel van
hoge ergonomische kwaliteit. Om deze kwaliteit optimaal
te benutten, adviseren wij u de stoel op de juiste wijze in
te stellen. Deze handleiding bevat de bedienings-instructies
van de xenium®-basic bureaustoel. Ook alle opties komen
aan bod.
Introduction
Nous vous félicitons de l’acquisition d’une chaise de bureau
ROHDE &GRAHL. Ce mode d’emploi porte sur le fauteuil de
bureau xenium® avec réglage automatique du poids. La
description explique l’équipement complexe.
Les équipements suivants sont disponible en option:
accoudoirs et réglage de l’inclinaison du siège.
3
xenium®-duo back® white edition
mit Kopfstütze
xenium®-classic white edition

Wichtiger Hinweis zur
duo-back® Rückenlehne
Das Verschieben und Bewegen des Stuhls darf nur durch
den dafür vorgesehenen Rückenlehnen-Bügel und nicht
durch die beiden Rückenlehnen-Polster durchgeführt
werden. Diese werden ansonsten an den Schwingelementen
überdehnt und dauerhaft beschädigt oder können bei
extremer Überbelastung brechen.
X
Important information about the
duo-back® backrest
The chair may only be moved by using the provided
backrest holder . Please do not move the chair by
pushing or pulling the two backrest cushions . These are
connected with the rubber brackets which may be
overstretched and permanently damaged or break
under extreme overload.
4
S
R
X
S
R

Belangrijke opmerking op de
duo-back® rugleuning
De stoel mag alleen worden bewogen en verplaatst met
behulp van de daarvoor bestemde rugleuningconsole
en niet met behulp van de twee rugkussens . Anders
worden deze overbelast en permanent beschadigd aan de
trilelementen en kunnen ze onder extreme overbelasting
breken.
Remarque importante sur le
duo-back® dossier
Le réglage ou le mouvement du dossier duo-back ne peut
se faire qu’uniquement par le réglage du support dossier
. Nous vous prions de ne pas agiter sur les coussins (R)
du dossier car cette action-ci peut distendre ou
endommager les éléments élastiques . En cas de
surtension vous risquez une rupture des éléments
élastiques.
5
X
X
S
S
RR
X
S
R
X
S
R

6

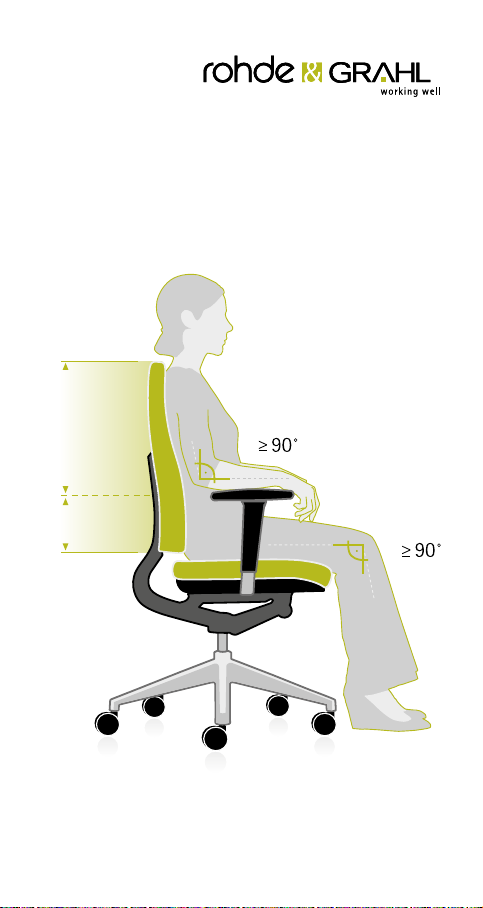

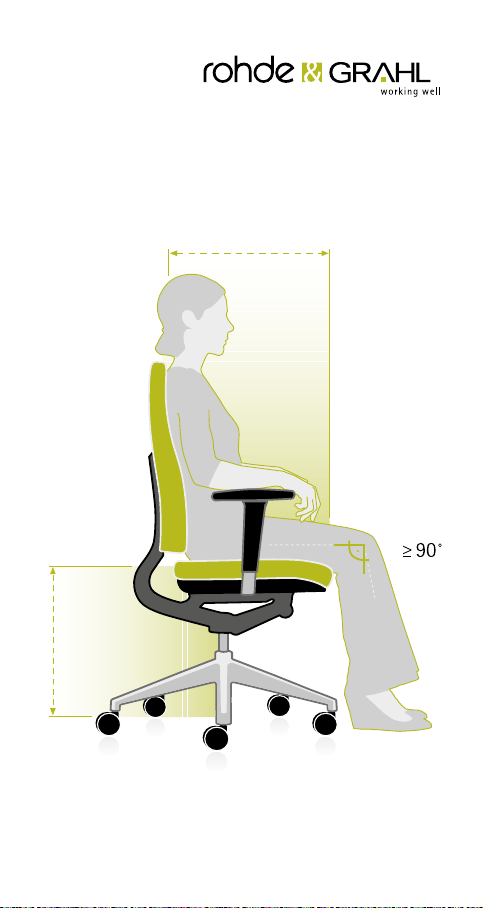

Sitzhöhe und -tiefe
Seat height and seat depth
Zithoogte en -diepte
Hauteur et profondeur du siège
Die Sitzhöhe so einstellen, dass der Winkel zwischen Ober-
und Unterschenkel nicht weniger als 90° beträgt. Die Füße
stehen vollflächig auf dem Boden. Beim Einstellen der Sitztiefe
sollte der Abstand zwischen Kniebeuge und Sitzfläche 2 bis 5
cm betragen. Nutzen Sie so viel Sitzfläche wie möglich.
Bitte umblättern >>>
When adjusting the seat height make sure that the angle bet-
ween high and lower leg is not less than 90°. The feet should
rest flatly on the floor. The distance between knee bend and
seat is very important when adjusting the seat depth and
should be 2 to 5 cm. Use the seat as much as possible.
Turn over to the next page, please >>>
Zorgt u er bij het instellen van de zithoogte voor dat de hoek
tussen boven- en onderbeen ongeveer 90° is. Hierbij staan de
voeten vlak op de grond. Bij het verstellen van de zitdiepte is
het belangrijk dat de afstand tussen de knieholte en de zitting
2 tot 5 cm bedraagt.
Zie volgende pagina >>>
En ajustant la hauteur du siège, veillez à ce que l’angle entre
le fémur et la bas de la jambe ne soit pas moins de 90°. Les
pieds sont toujours à plat sur le sol. En ajustant la profondeur
du siège, la différence entre la génuflexion et l’assise est très
importante et devait être 2 de 5 cm. Utilisez l’assise le plus
possible.
Tourner la page, s‘il vous plaît >>>
1

7

Sitzhöhenverstellung
Seat height adjustment
Zithoogte
Réglage de la hauteur du
fauteuil

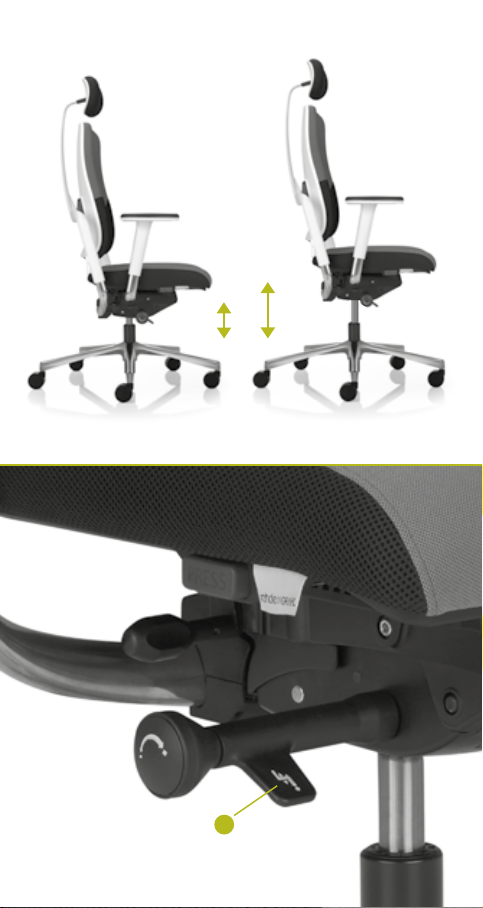

For adjustment of the seat height, you will find a lever
underneath the right side of the seat. While seated pull
the lever upwards to lower the seat height. When you take
your weight off the seat and pull the lever upwards, the
seat rises.
A
Met de hendel aan de rechterzijde van de bureaustoel
kunt u de zithoogte instellen. Als u vanuit zitpositie de
hendel omhoog trekt, gaat de zitting omlaag. Als u opstaat
en de hendel omhoog trekt, gaat de zitting omhoog. Op de
gewenste stand kunt u de hendel loslaten. U heeft de juiste
zithoogte bereikt wanneer uw boven- en onderbenen een
hoek van 90 graden maken en uw voeten plat op de grond
staan.
A
Afin de régler la hauteur du fauteuil, vous trouverez sous
le siège du côté droit un levier sur lequel vous devez
appuyer pour la faire descendre lorsque vous êtes assis.
Si vous vous levez du fauteuil, celui-ci monte ou descend
sous la pression de la pompe à gaz.
A
Rechtsseitig unter dem Sitz befindet sich ein Hebel ,
den Sie in der Sitzposition mit den Fingern nach oben
gedrückt halten. Bei Entlasten des Sitzes hebt bzw. beim
Belasten senkt sich der Sitz unter Gasfederdruck.
A
8

A
9

Sitztiefenverstellung
Rechtsseitig direkt unter dem Sitzkissen befindet sich eine
kleine Drucktaste . Während des Sitzens drücken Sie zur
Verstellung diese Taste und stützen sich mit dem Rücken
gegen die Lehne. Sie bewegen so den Sitz gegen Feder-
druck nach vorne und lassen bei Erreichen der gewünschten
Sitztiefenstellung die Taste los.
B
Seat depth adjustment
On the right side directly under the seat, there is a small
button . While seated, press this adjusting button and
lean against the backrest. Then move the seat forward
against the gas-spring pressure and release the button
when the seat reaches the desired position. The seat can
be adjusted through 10 cm (seat type 17).
B
10

Zitdiepte
Met de drukknop aan de rechterzijde van de bureaustoel
kunt u de zitdiepte instellen. Als u vanuit zitpositie de
knop indrukt en met uw rug tegen de rugleuning leunt,
schuift de zitting naar voren. Op de gewenste stand kunt
de knop loslaten. U heeft de juiste zitdiepte bereikt
wanneer de afstand tussen zitting en knieholte drie
vingers bedraagt. Bij zittingtype 17 is het verstelbereik 10
cm.
B
Réglage de la profondeur du
fauteuil
Du côté droit de l’assise se trouve un petit
bouton-poussoir . Lorsque vous êtes assis, pressez ce
bouton et appuyez votre dos contre le dossier. De cette
manière, vous déplacez l’assise vers l’avant à la force du
ressort et lorsque vous avez atteint la profondeur souhaitée,
relâchez le bouton. Le siège peut se régler de 10 cm (type
de siège 17).
B
B
11

12
Rückenlehnenhöhe
Backrest height
Rugleuninghoogte
Hauteur du dossier
Zur optimalen Unterstützung der natürlichen S-Form der
Wirbelsäule sollte sich das Zentrum der Lendenwirbelstütze
etwa auf Höhe der Gürtellinie befinden.
Bitte umblättern >>>
In order to optimally support the naturally S-shaped spinal
column, le centre of the lumbar support should be
approximately at the waistline.
Turn over to the next page, please >>>
De natuurlijke S-vorm van de wervelkolom wordt optimaal
ondersteund als de bolling van de rugleuning zich ter hoogte
van de rugholte bevindt.
Zie volgende pagina >>>
Afin de soutenir de façon optimale la colonne vertébrale en
forme de S naturelle, le centre de l’appuie-lordoses devait être
situé environ à hauteur de ceinture.
Tourner la page, s‘il vous plaît >>>
2

13

Synchrone Rückenhöhen-
und Sitztiefenverstellung
Um die Rückenlehnenhöhe zu verstellen, umgreifen Sie
im Sitzen rechts- und linksseitig den Trägerbügel und
drücken die beiden rückseitigen Tasten gleichzeitig.
Beim Loslassen rastet das Teleskop in 7 verschiedenen
Größenstellungen ein. Je höher die Rückenlehne eingestellt
ist, desto mehr gewinnt der Sitz an Tiefe (Grund: schräg-
gestelltes Teleskop).
C
Synchronised adjustment: height
of backrest and depth of seat
In order to adjust the backrest height and seat depth, grasp
the carrying bracket on the right and the left side (while
seated) and press the two buttons on the back
simul-taneously. When the buttons are released, the
telescopic support locks into place at one of 7 different
height settings. The higher the backrest is set, the deeper
the seat becomes (due to obliquely positioned telescopic
support).
C
14
C

Rugleuninghoogte en zitdiepte
Met de drukknoppen aan het rugleuningframe stelt
u vanuit zitpositie de hoogte van de rugleuning in. Op de
gewenste stand kunt u de drukknoppen loslaten. U hebt
de juiste rugleuninghoogte bereikt wanneer de bolling van
de rugleuning uw onderrug ondersteunt. Er zijn in totaal 7
standen mogelijk. Hoe hoger u de rugleuning instelt, hoe
groter de zitdiepte wordt.
C
Réglage synchronisé: hauteur du
dossier et de la profondeur de l’
assise
Afin de régler la hauteur du dossier, asseyez-vous, saisissez
les anses des deux côtés gauche et droit et pressez
simultanément les deux boutons placés à l’arrière.
Lorsque vous les relâchez, le télescope s’encliquette.
7 positions différentes sont disponibles. Plus le dossier est
réglé haut, plus vous gagnez en profondeur d’assise (la
raison : le télescope est incliné).
C
15

16
Synchronmechanik
Synchron tilt mechanism
Zithoek
Mécanisme synchrone
Für die optimale Unterstützung des Rückens wird der
Gegendruck der Rückenlehne auf Ihr individuelles
Körpergewicht eingestellt. Der Oberkörper wird in seiner
Position gehalten, aber nicht nach vorne gedrückt. Folgt
die Rückenlehne jeder Bewegung Ihres Oberkörpers, ist der
Gegendruck richtig eingestellt.
Bitte umblättern >>>
In order to offer an optimal support to your back, the
resistance of the backrest is adjusted to your individual body
weight. The upper part of the body should stay in its position
without pressing forward. If the backrest follows any move-
ment of your upper part of the body, the resistance is
correctly adjusted.
Turn over to the next page, please >>>
Om uw rug optimaal te ondersteunen kan de druk van de
rugleuning aangepast worden aan uw lichaamsgewicht.
Daarbij dient het bovenlichaam prettig in positie te blijven en
niet naar voren te worden gedrukt. Wanneer de rugleuning
elke beweging van het lichaam op een prettige manier volgt is
de tegendruk goed ingesteld.
Zie volgende pagina >>>
3

Afin de donner un soutien optimal à votre dos, la
contre-pression du dossier est adaptée à votre poids
individuel. Le torse doit maintenir sa position sans qu’il soit
pressé vers l’avant. Si le dossier suit chaque mouvement de
votre torse, la contre-pression est ajustée correctement.
Tourner la page, s‘il vous plaît >>>
17

18
Synchronmechanik
mit automatischer Gewichtsverstellung
Linksseitig unter dem Sitz befindet sich ein Drehknauf .
Durch drehen nach hinten aktivieren Sie die kombinierte
(synchronisierte) Neigungsmechanik von Sitz und Rücken.
Wenn Sie in zurückgelehnter Position den Knauf nach
vorne drehen, kann der Rücken in 4 Positionen arretiert
werden. Die automatische Anlehnkraft kann zusätzlich
durch Verdrehen des rechtsseitigen Handknaufs in
Feinjustierung auf Ihr Körpergewicht abgestimmt werden.
D
E
Synchron tilt mechanism
with an automatic weight adjustment
On the left side under the seat is a knob that you can
screw backwards. This activates the combined
(synchronised) tilting mechanism of seat and backrest. If
you screw the knob forward in layed back position, you are
able to fixed the angel of the backrest in 4 positions,
The backrest tension can be infinitely adjusted to your
bodyweight via the crank
on the right.
D
E
D

Zithoek
met automatische gewichtsinstelling
Met de hendel aan de linkerzijde van de bureaustoel
stelt u de complete zithoek in. Als u vanuit zitpositie de
hendel omhoog drukt, kunt u de rugleuning naar achteren
bewegen. De zitting kantelt automatisch mee. Als u weer
naar voren leunt, kunt u met behulp van de draaihendel
aan de rechterzijde van de bureaustoel
de weerstand
traploos instellen naar uw gewicht.
D
E
Mécanisme synchrone
avec réglage automatique du poids
Sous le siège à gauche, vous trouverez un levier sur
lequel vous pouvez appuyer en position assise. Ce levier
permet d’activer le mécanisme d’inclinaison combinée
(synchronisée) de l’assise et du dossier. La force d’appui
peut être réglée en continu en fonction du poids du corps
en tournant la manivelle
située sous le siège.
D
E
19
E

20
Armlehnenverstellung
Armrest adjustment
Armleuningen
Réglage des accoudoirs
Die Ellenbogen liegen bei entspannter, auf-
rechter Sitzhaltung auf den Armlehnen auf, um die
Schultermuskulatur zu entlasten. Ober- und Unterarm
bilden einen nahezu rechten Winkel. Für die optimale
Arbeitshaltung ist eine Einstellung der Tischhöhe nötig.
Armlehnen und Tischfläche befinden sich auf einer Ebene.
Bitte umblättern >>>
In order to relieve the shoulder muscles, both elbows
should rest on the armrests while sitting relaxed and
upright. The upper arm and forearm nearly form a right
angle. It is necessary to adjust the desk height in order to
reach the perfect working posture. Armrests and work
surface should be at the same level.
Turn over to the next page, please >>>
Als de ellebogen in een ontspannen houding door de
armleuningen ondersteund worden, is de belasting van de
schouders en de nek minimaal. Boven- en onderarmen
vormen daarbij een bijna rechte hoek. Voor een optimale
houding is het verstellen van de tafelhoogte van belang.
Armleuningen en tafelblad dienen zich op gelijke hoogte te
bevinden.
Zie volgende pagina >>>
4
