ROHDE & GRAHL xenium x-basic User manual

xenium
x-basic / x-con erence
Bedienungsanleitung
Operating instructions
Gebruikershandleiding
Instructions

2 3
Einleitung
Herzlichen Glückwunsch zu Ihrem Rohde &GRAHL-
Bürodrehstuhl.
Die Bedienungsanleitung bezieht sich auf
die Bürostühle
x-basic und x-con erence.
Die Beschreibung erklärt die wichtigsten Merkmale, wobei
unabhängig davon die Rückenlehnen optional gepolstert,
in Netz oder als duo back® ausgeführt sind.
Inleiding
Gefeliciteerd met uw nieuwe Rohde &GRAHL-stoel. Met
xenium beschikt u over een stoel van hoge ergonomische
kwaliteit. Om deze kwaliteit optimaal te benutten, adviseren
wij u de stoel op de juiste wijze in te stellen.
Deze handleiding bevat de bedieningsinstructies van de
xenium stoelen x-basic en x-con erence. De belangrijkste
kenmerken van beide modellen komen aan bod.

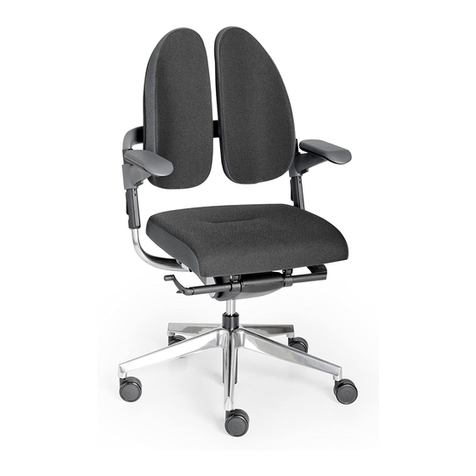

Introduction
Congratulations on the purchase of your Rohde &GRAHL
office swivel chair. These operating instructions relate to
the office swivel chairs x-basic and x-con erence.
The description explains the wide range of adjustments.
All instructions regarding “left” and “right” are when in
the seated position. The backrests are optionally upholste-
red, made of mesh or designed as a duo back®.
Introduction
Nous vous félicitons de l’acquisition d’une chaise de
bureau Rohde &GRAHL. Ce mode d’emploi porte sur les
fauteuils de bureau x-basic et x-con erence.
La description présente les principales caractéristiques, et
quelles qu’elles soient, les dossiers sont disponibles en
version capitonnée, résille ou duo back®.
x-con erence x-con erence x-basic x-basic

4 5
Met de hendel aan de rechterzijde van de bureaustoel
kunt u de zithoogte instellen. Als u vanuit zitpositie de
hendel omhoog trekt, gaat de zitting omlaag. Als u opstaat
en de hendel omhoog trekt, gaat de zitting omhoog. Op de
gewenste stand kunt u de hendel loslaten. Met de ovale
drukknop aan de rechterzijde van de bureaustoel kunt
u de zitdiepte instellen.
Sitzhöhen- und
Sitztie enverstellung
Zur Sitzhöhenverstellung finden Sie rechtsseitig unter dem
Sitz einen Muldengriff , den Sie in der Sitzposition mit
den Fingern nach oben drücken. Bei Entlasten des Sitzes
hebt bzw. senkt sich der Sitz unter Gasfederdruck.
Zur Sitztiefenverstellung finden Sie auch rechtsseitig am
Sitz eine kleine ovale Drucktaste . Im Sitzen drücken Sie
diese Taste und stützen sich mit dem Rücken gegen die
Lehne. Bei gewünschter Sitztiefenstellung lassen Sie die
Taste los. Der Sitz rastet in 10 Stellungen ein.
A
B
Réglage de la hauteur et de la
pro ondeur du auteuil
Afin de régler la hauteur du fauteuil, vous trouverez sous
le siège du côté droit une poignée sur laquelle vous devez
appuyer pour la faire descendre lorsque vous êtes assis.
Si vous vous levez du fauteuil, celui-ci monte ou descend
sous la pression de la pompe à gaz. Pour régler la profon-
deur du fauteuil, vous trouverez sous le siège à droite un
petit bouton-poussoir ovale . Lorsque vous êtes assis,
pressez ce bouton et appuyez votre dos contre le dossier.
Lorsque vous avez atteint la profondeur souhaitée,
relâchez le bouton. Le siège peut s’encliqueter dans 10
positions différentes.
Als u vanuit zitpositie de knop in-drukt en met uw rug
tegen de rugleuning leunt, schuift de zitting naar voren.
Op de gewenste stand kunt u de knop loslaten. Er zijn in
totaal 10 standen mogelijk.
A
B
Seat height and
seat depth adjustment
For adjustment of the seat height, you will find a handle
underneath the right side of the seat. While seated pull the
handle upwards to lower the seat height. When you take
your weight off the seat and pull the lever upwards, the seat
rises. For adjustment of the seat depth, you will also find a
small push-button on the right side. While seated, press
this button and lean against the backrest. Then move the
seat forward against the gas-spring pressure and release the
button when the seat reaches the desired depth. The seat
locks in place in a choice of 10 positions.
A
B
Zithoogte en zitdiepte
A
A
B
B
A

6 7
Synchronmechanik
Linksseitig unter dem Sitz befindet sich ein Mulden-
griff , den Sie in der Sitzposition mit den Fingern nach
oben drücken. Damit aktivieren Sie die kombinierte (syn-
chronisierte) Neigungsmechanik von Sitz und Rücken.
Die Anlehnkraft kann durch Drehen des mechanikunter-
seitigen Handgriffs auf Ihr örpergewicht abgestimmt
stufenlos eingestellt werden.
C
D
Synchron tilt mechanism
On the left side, beneath the seat, there is a handle
that you can push upwards while seated. This activates
the combined (synchronised) inclination mechanism of
seat and back. The backrest suspension can be infinitely
adjusted to your bodyweight by turning the handle
beneath the mechanism.
C
D
Zithoek
Met de hendel aan de linkerzijde van de bureaustoel
stelt u de complete zithoek in. Als u vanuit zitpositie de
hendel omhoog drukt, beweegt de rugleuning naar
achteren. De zitting kantelt automatisch mee. Als u weer
naar voren leunt, kunt u met behulp van de draaiknop
onder de zitting de weerstand traploos instellen naar
uw gewicht.
C
D
Mécanisme synchrone
Sous le siège à gauche, vous trouverez une autre poignée
sur laquelle vous pouvez appuyer en position assise.
Elle permet d’activer le mécanisme d’inclinaison combinée
(synchronisée) de l’assise et du dossier. La force d’appui
peut être réglée en continu et en fonction du poids du
corps en tournant la poignée située sous le siège.
C
D
C
D
C

8 9
E
Rugleuninghoogte en
zitdiepte
Met de drukknoppen aan het rugleuningframe stelt u
vanuit zitpositie de hoogte van de rugleuning in. Op de
gewenste stand kunt u de drukknoppen loslaten. U hebt
de juiste rugleuninghoogte bereikt wanneer de bolling
van de rugleuning uw onderrug ondersteunt. Er zijn in
totaal 7 standen mogelijk. Hoe hoger u de rugleuning
instelt, hoe groter de zitdiepte wordt.
E
Réglage synchronisé de la hauteur du
dossier et de la pro ondeur de l’assise
Afin de régler la hauteur du dossier, asseyez-vous,
saisissez les anses des deux côtés gauche et droit et
pressez simultanément les deux boutons placés à l’arrière.
Lorsque vous les relâchez, le télescope s’encliquette.
7 positions différentes sont disponibles. Plus le dossier
est réglé haut, plus vous gagnez en profondeur d’assise
(la raison: le télescope est incliné).
E
Synchrone Rückenhöhen-
und Sitztie enverstellung
Um die Rückenlehnenhöhe zu verstellen, umgreifen Sie
im Sitzen rechts- und linksseitig den Trägerbügel und
drücken die beiden hinterseitigen Tasten gleichzeitig.
Beim Loslassen rastet das Teleskop in 7 verschiedenen
Größenstellungen ein. Je höher die Rückenlehne einge-
stellt ist, desto mehr gewinnt der Sitz an Tiefe
(Grund: schräggestelltes Teleskop).
E
Synchronised adjustment: back-
rest height and seat o depth
In order to adjust the backrest height, grasp the carrying
bracket on the right and the left side (while seated)
with both hands and press the two buttons on the back
simultaneously. Upon being released, the telescopic sup-
port locks in place at one of 7 different size settings. The
higher the backrest is set, the deeper the seat becomes.
(due to obliquely positioned telescopic support).
E

10 11
F
G
ergoback - Lumbar support (optional)
On the right hand side of the backrest you will find two
push-buttons and to adjust the depth of the
lumbar support. Please press the button “+” several
times to increase the support by reaching the desired
degree of depth. Press and hold the button “-“ to
deflate.
E F
F
E
ergoback - lendesteun (optioneel)
In het rugleuningkussen bevinden zich aan de rechterkant
twee drukknoppen en voor het in diepte verstellen
van de lendesteun. Als u meer steun wenst kunt u de knop
“+” meermaals gebruiken, totdat u de gewenste steun
heeft bereikt. Om lucht te laten ontsnappen en de steun te
verminderen dient u de knop “-” ingedrukt te houden.
E
E
F
F
ergoback – Appuie-lordoses
réglables (en option)
Du coté droit du dossier se trouvent deux boutons et
pour le réglage de la profondeur d'appuie-lordoses. Pour
le gonflement d’appui, pressez le bouton “+” plusieurs
fois jusqu’à la profondeur souhaitée. Pressez et maintenez le
bouton “-” pour le dégonflement.
E
E
F
F
ergoback - Lordosenstütze (optional)
Im Rückenlehnenpolster befinden sich rechtsseitig zwei
Drucktasten und , um die Lordosenstütze in der Tiefe
einzustellen. Zum Aufpumpen der Stütze drücken Sie mehr-
mals die Taste “+” bis zum Erreichen der gewünschten
Tiefe. Zur Reduzierung/Entfernung der Luft halten Sie die
Taste “-” gedrückt.
E
E
F
F

12 13
Armlehnenverstellung
2D-Armlehne
Die am Rückenträger befestigten Armlehnen lassen sich
während des Sitzens über die unterseitigen Tasten in der
Höhe verstellen. Hierzu umgreifen Sie den Armlehnen-
träger und drücken jeweils rechts- und linksseitig die Taste
, bis Sie die Armlehne in die richtige Position geführt
haben. Beim Loslassen der Taste rasten die Armlehnen ein
(7 Positionen). Die Armauflagen können nach rechts und
links geschwenkt werden und rasten selbsttätig ein.
H
Armrest adjustment
2D armrest
The height of the armrests attached to the rear support
can be adjusted, while you are seated, by means of the
buttons underneath. To do this, grasp the armrest and
press the button on each side until you have guided
the armrest into the correct position. When the buttons
are released, the armrests lock into place (7 positions). The
armpads can be twisted right and left without being fixed
in place by a locking resistance.
H
Armleuningen
2D armleuning
De 2D armleuningen zijn aan het rugleuningframe
bevestigd. Met de drukknoppen aan de onderkant van de
armleuningen stelt u vanuit zitpositie de armleuning-
hoogte in. Op de gewenste stand kunt u de drukknoppen
loslaten. U hebt de juiste armleuninghoogte bereikt wan-
neer uw boven- en onderarmen een hoek van 90 graden
maken. Er zijn in totaal 7 standen mogelijk. De armleggers
zijn naar binnen en naar buiten draaibaar.
H
Réglage des accoudoirs
accoudoirs 2D
Les accoudoirs fixés au support du dossier sont réglables
en hauteur à l’aide des touches situées sous les accoudoirs
lorsque vous êtes assis. Pour ce faire, saisissez les supports
des accoudoirs et pressez les deux boutons situés à
gauche et à droite s jusqu’à ce que les accoudoirs soient
dans la bonne position. Lorsque vous relâchez les boutons,
les accoudoirs s’encliquettent (7 positions possibles). Vous
pouvez faire pivoter les repose-bras vers la droite et la
gauche mais pas les bloquer.
H
H

15
Armlehnenverstellung
3D-Mulit unktionsarmlehne
Die Höhe der Armlehnen (1) wird über die innenseitigen
Tasten eingestellt. Die Breiteneinstellung (2) erfolgt
über sitzunterseitige Excenterhebel. Die Armauflagen sind
in der Tiefe (3) und horizontalen Schwenkstellung gegen
Einrastdruck in der Position verstellbar.
Eine zusätzliche Breiteneinstellung (4), als besonders weite
und enge Distanz der Armauflagen zueinander, erreichen
Sie dadurch, daß Sie die Armauflagen um sich selbst
rotieren (excentrische Lagerung).
i
i
Armrest adjustment
3D multi unction armrest
The height of the armrests (1) can be adjusted by means of
the buttons on the inner side of the armrest upright.
The width is adjustable (2) by means of the eccentric lever
beneath the seat. The depth and horizontal angle position of
the armrest pads can be adjusted (3) by using sliding and
rotating hand pressure. You can achieve additional adjust-
ment of the width (4), for particularly wide or narrow
distance between the armpads, by rotating the armpads
(eccentric bearing).
i
Armleuningen
3D multi unctionele armleuning
Met de drukknoppen aan de zijkant van de armleuningen
stelt u vanuit zitpositie de armleuninghoogte (1) in. U
hebt de juiste armleuninghoogte bereikt wanneer uw boven-
en onderarmen een hoek van 90 graden maken. De breedte
(2) van de armleuningen kan met behulp van de hendel
onder de zitting worden ingesteld. De armleggers zijn in
diepte (3) verschuifbaar en geheel draaibaar (4). Doordat het
draaipunt van de armlegger uit het midden is geplaatst, ont-
staat er een extra brede of extra smalle stand van de armlegger.
i
Réglage des accoudoirs
accoudoirs 3D multi onctions
Les accoudoirs (1) se règlent en hauteur à l’aide des boutons
placés sur les côtés intérieurs de ceux-ci. Pour le réglage
en largeur (2), il faut avoir recours au levier excentrique situé
sous le siège. Vous pouvez également ajuster les repose-bras
en profondeur (3), les faire pivoter à l’horizontale et les blo-
quer en position par enclenchement dans un cran. Vous
pouvez de nouveau régler les repose-bras en largeur (4), afin
d’élargir ou de raccourcir l’écart entre les repose-bras, en les
faisant tourner sur eux-mêmes (orientation excentrique).
i
i
2
1
3
4
2
14

Stand 04/2008
Switzerland
distributor:
ERGO Design+
Tel. [phone]
Fax [phone]
[e-mail]
France
distributor:
Design+
Tel. [phone]
Tel. [phone]
Fax [phone]
www.design-plus.fr
[e-mail]
Luxembourg
distributor:
ALMA
Tel. + 352 . 35 87 871
Fax + 352 . 35 87 87 87
www.alma.lu
[email protected]
Belgium
distributor:
Magista bvba
Tel. [phone]
Fax [phone]
www.magister.com
[email protected]
ROHDE &GRAHL GmbH
31595 Steyerberg/Voigtei
Telefon [phone] . 7-0
Telefax +49(0)5769.333
www.rohde-grahl.com
[e-mail]
Great Britain
distributor:
OFFICE ERGONOMICS Ltd.
Tel. [phone]
Fax [phone]
[e-mail]
Austria
distributor:
DAVID GAIND
Tel. [phone]
Fax [phone]
www.gaind.at
[email protected]
United Arabic Emirates
Rohde &GRAHL Middle East
Tel. + 971. 4 .3368776
Fax + 971. 4 .3368865
www.rohde-grahl.com
[email protected]
Netherlands
Rohde &GRAHL B.V.
Tel. [phone]
Fax [phone]
www.rohde-grahl.nl
[email protected]
