Ropox Ergo Desk Table User manual

Ropox ErgoSkrivebord
Montagevejledning
Brugermanual
Denne folder skal altid opbevares ved produktet
PDF 6132/ 17.08.2016

ROPOX 2014 © 2
Indholdsfortegnelse
1. Tekniske data................................................................................................................................................. 3
2. Introduktion................................................................................................................................................... 4
3. Overensstemmelse med EU-direktiv............................................................................................................. 4
4. Anvendelse .................................................................................................................................................... 4
5. Komponentliste ............................................................................................................................................. 5
6. Montagevejledning........................................................................................................................................ 7
7. Sikker anvendelse........................................................................................................................................ 12
8. Rengøring/ vedligeholdelse......................................................................................................................... 13
8.1 Rengøring af stel ................................................................................................................................... 13
8.2 Rengøring af bordplade, laminat .......................................................................................................... 13
8.3 Vedligeholdelse ..................................................................................................................................... 14
9. Fejlsøgning................................................................................................................................................... 14
9.1 Bordet virker løst eller ustabilt ............................................................................................................. 14
9.2 Bordet kan ikke justeres i højden (virker meget svært at justere) ....................................................... 14
9.3 Stellet kører skævt ................................................................................................................................ 14
10. CE-erklæring .............................................................................................................................................. 15
11. Reklamation............................................................................................................................................... 16

ROPOX 2014 © 3
1. Tekniske data
Produktnavn: Ropox ErgoSkrivebord
Varenummer: 160x80cm: 20-34200
180x90cm: 20-34201
200x90cm: 20-34202
Højdeindstilling: 60–125cm elektrisk inkl. bordplade
Materiale: Stål 37
Div. Kunststofemner
Bordplade: Laminat
Overfladebehandling: Pulverlakering
Chromating
Maks. belastning på stel: 130 kg jævnt belastet over hele bordpladen
Garanti: Se afsnittet: Reklamation
Producent: Ropox A/S, DK-4700 Næstved, Tlf.: [phone]
E-mail: [email protected], www.ropox.dk

ROPOX 2014 © 4
2. Introduktion
ErgoSkrivebordet er et multifunktionsbord, der kan indstilles elektrisk til siddende eller stående aktiviteter.
Det unikke design gør anvendelsesmulighederne uendelige, og bordet er dermed også velegnet til
kørestolsbrugere.
Korrekt anvendelse, betjening og inspektion er afgørende for effektivt og sikkert arbejde.
3. Overensstemmelse med EU-direktiv
Dette produkt er CE-mærket og forsikres derved at være i overensstemmelse med de grundlæggende krav
vedr. funktion og sikkerhed inden for de aktuelle direktiver. Se CE erklæring.
4. Anvendelse
Vores ErgoSkrivebord er designet til at opnå en for brugeren optimal arbejdshøjde. Det er et aktivitetsbord
og må derfor ikke benyttes som løftebord eller personløfter.
Anvendelsen skal ske indendørs, under normal rum temperaturer og fugtighed i boligen.
Dette dokument SKAL altid følge produktet samt være læst og til rådighed
Dette produkt er elektrisk højdeindstilleligt, og der er derfor risiko for klemningsfare. Enhver
betjening skal ske af eller under kyndig vejledning af en voksen, som har læst og forstået
vigtigheden af afsnittet ”Sikker anvendelse”

ROPOX 2014 © 5
5. Komponentliste
Overramme venstre *14307050-20 1 stk.
Overramme højre *14307050-30 1 stk.
Fod 20*60800-109 2 stk.
Monteret med stilleskruer
Bordplade 1 stk.
Varenummer:
160x80cm: 60102394
180x90cm: 60102395
200x90cm: 60102396
Motor 93000175: 2 stk.
Styring 93000179: 1 stk.

ROPOX 2014 © 6

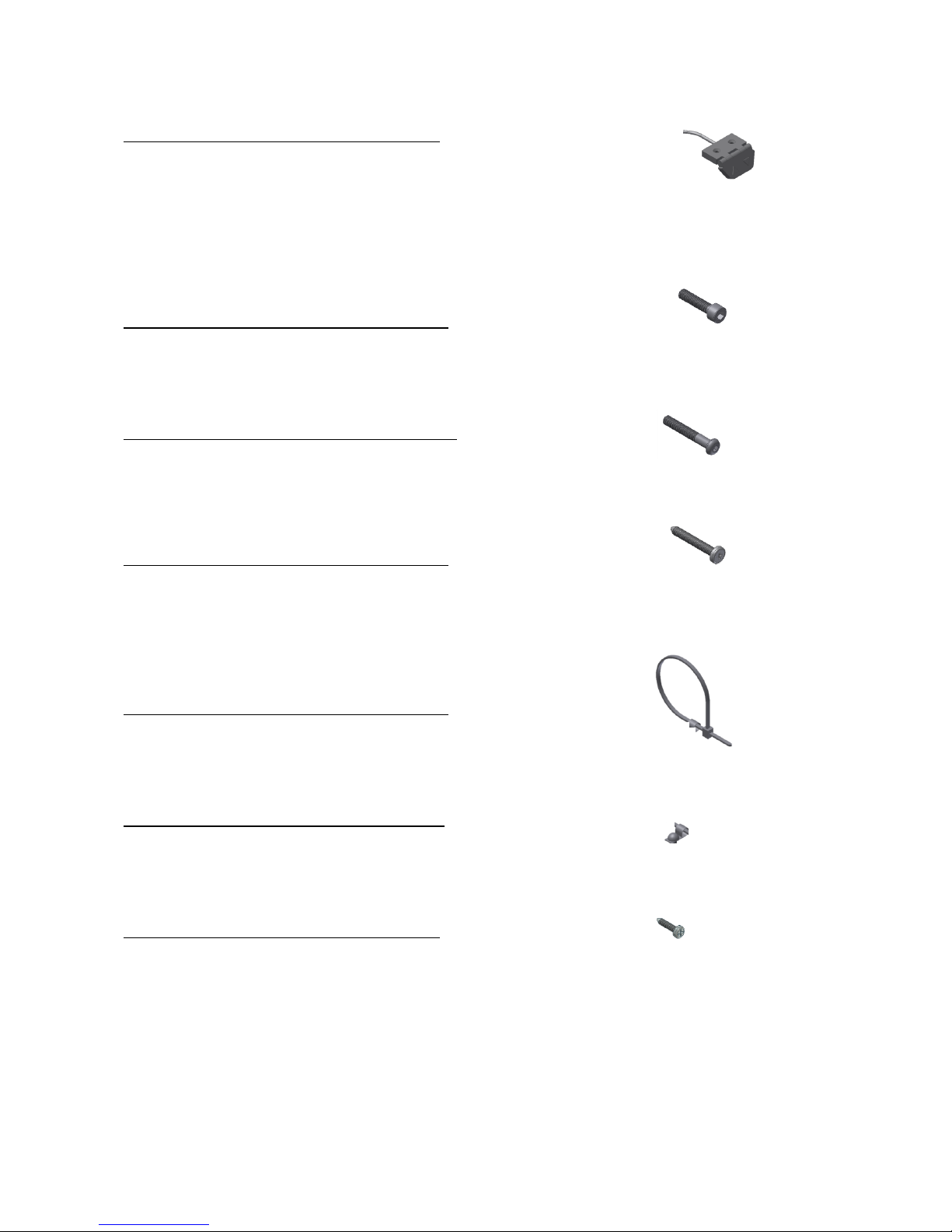

Håndkontakt 93000039: 1 stk.
Skrue M6x25 95010625: 8 stk.
Skrue M6x40 95011640: 12 stk.
Spånpladeskrue 5x4595125045: 8 stk.
Strips 3,5/140mm 96000165: 6 stk.
Kabelbøjle 95000022: 6 stk.
Spånpladeskrue 3,5x12 95123515: 6 stk

ROPOX 2014 © 7
6. Montagevejledning
6.1. Placer bordpladen på en plan flade med oversiden ned. Helst på et tæppe eller ligene så bordpladen
ikke ridses.
6.2. Placer rammen på pladen, de to pinol skruer løsnes og rammen forskydes så den passer ud for de for
borede huller. Husk at spænde rammen igen efter den er skruet fast i bordpladen. Skru rammen fast med 8
stk. skruer.

ROPOX 2014 © 8

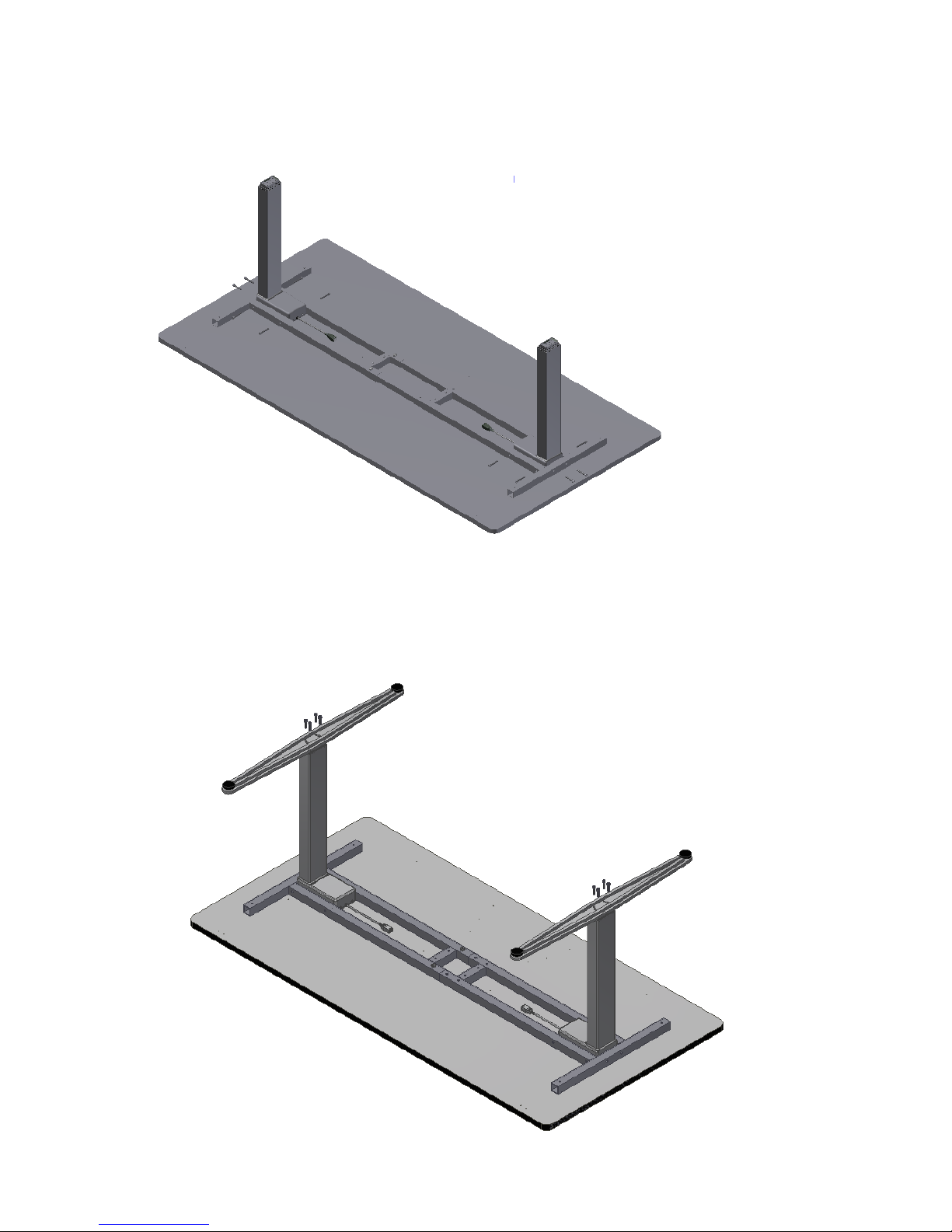

6.3. Placer benende i rammen og skru dem fast med 12 stk. M6x40 bolte.
6.4. Monter fødder og skru dem fast med 8 stk. M6x25 bolte.

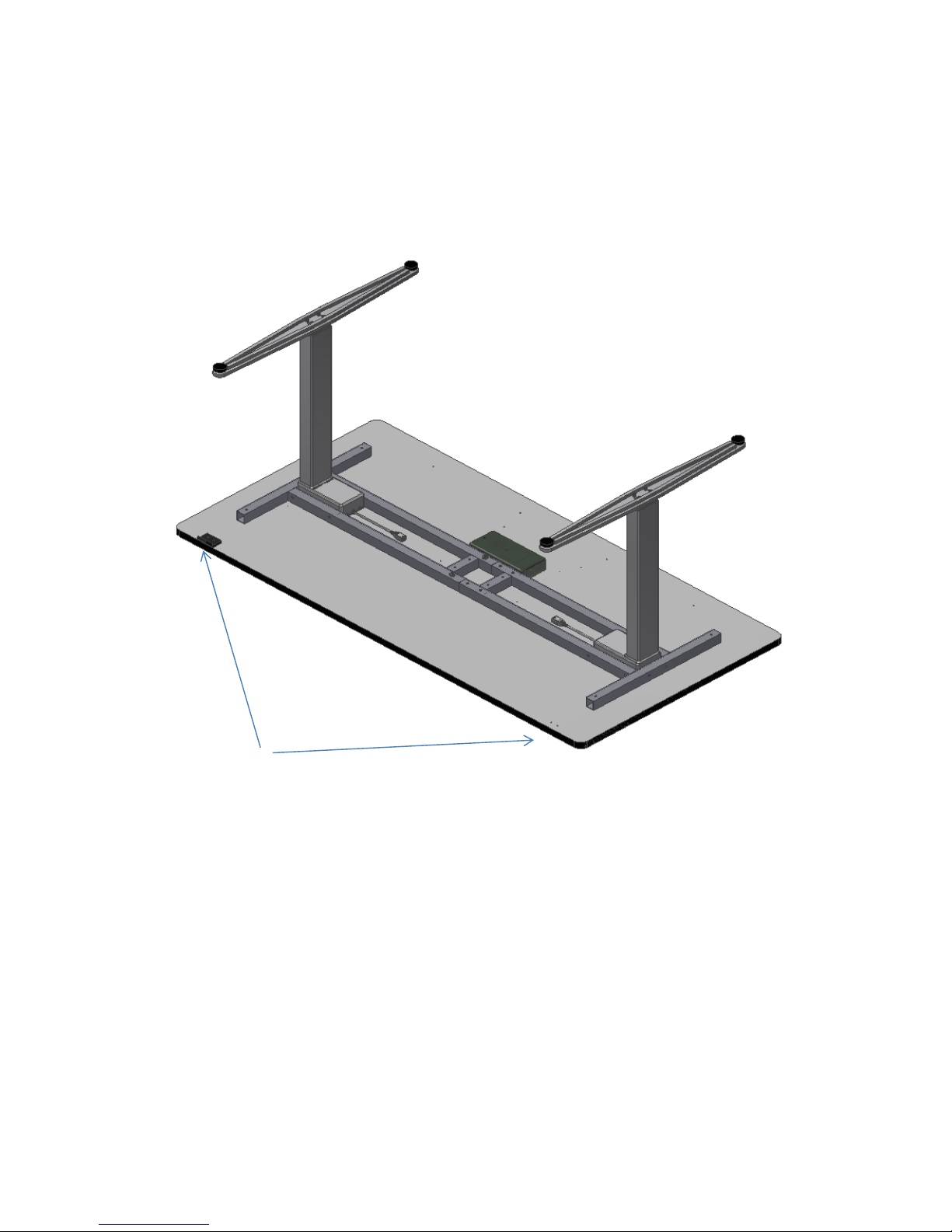

6.5. Placer kontrol box og håndkontakt på de for borede huller og skru dem fast med 6 stk. spånskruer
4x17mm. OBS. Håndkontakt kan placeres i begge ender af bordet hvor det er mest hensigtsmæssigt at have
den.
Håndkontakt kan placeres i begge sider

ROPOX 2014 © 10
6.6. Monter kabelbindere på de for borede huller.

ROPOX 2014 © 11
6.7. Monter kabler efter nedenstående diagram og bind dem op under bordet ved hjælp af kabel bindere.
Ledning til ben 2
Ledning til betjeningspanel
Strømledning
Ledning til ben 1

ROPOX 2014 © 12
7. Sikker anvendelse
-ErgoSkrivebordet må kun anvendes af personer, som har læst og forstået denne instruktion.
-ErgoSkrivebordet er et aktivitetsbord og må ikke benyttes som løftebord eller som personløfter.
-Enhver anvendelse skal ske på en sådan måde, at risikoen for skader på personer eller ejendom
ikke opstår. Det er den person, som betjener bordet, der har ansvaret for, at ingen kommer til
skade.
-Børn og personer med nedsat observationsevne må kun betjene bordet under opsyn.
-Ved anvendelse i offentlige tilgængelige miljøer, hvor specielt børn eller andre personer med
nedsat observationsevne kan komme i nærheden af bordet, skal personen som betjener bordet
tage hensyn til de øvrige personers tilstedeværelse for at forhindre farlige situationer.
-Vær opmærksom på friplads over og under bordet, så bordet frit kan justeres i højden.
-Bordet må ikke betjenes, såfremt der er opstået fejl eller skader.
-Overbelast ikke bordet og vær sikker på, at belastningsfordelingen er korrekt.
-Bordet må ikke anvendes i eksplosivt miljø.
-Ved inspektioner, service eller reparationer skal stellet frigøres for last.
-Enhver forandring, som kan påvirke bordets virkemåde eller opbygning, er ikke tilladt på stellet.
-Installation, service og reparationer må kun udføres af personale, som har tilstrækkelig
kompetence.
-Såfremt monteringen af stellet ikke er udført ifølge denne montageanvisning, kan
reklamationsretten ophæves.
-Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre
reservedele kan reklamationsretten ophæves.

ROPOX 2014 © 13
8. Rengøring/ vedligeholdelse
8.1 Rengøring af stel
Stellet må tørres med en opvredet klud med lunkent vand og almindelige rengøringsmidler. Det
er ikke tilladt at benytte ætsende/ slibende væsker eller slibende klude, børster og svampe.
Efter rengøring skal stellet aftørres, så det ikke er fugtigt.
8.2 Rengøring af bordplade, laminat
Laminatpladen rengøres med en blød klud hårdt opvredet i varmt vand evt. tilsat flydende opvaskemiddel
uden sulfo, da dette med tiden giver en fedtet overflade. Pletter, der ikke kan fjernes med vand, kan ofte
fjernes med lige dele klorin og vand eller med acetone. Ved brug af disse rengøringsmidler skal De sørge for
udluftning og være opmærksom på, at bordstellet ikke tåler berøring med disse midler.
Pletter efter spritskrivere fjernes ved hjælp af almindeligt husholdningssprit. Blyantskrift fjernes ved hjælp
af et almindeligt stykke blødt viskelæder. Visse kemikalier, blæk samt stærkt farvende frugtsafter kan, hvis
det sidder i længere tid på pladen, give misfarvning, fordi farvepigmenterne binder sig til overfladen.
Brug aldrig ståluld, skurepulver og lignende slibende materialer eller rengøringsmidler, der afsætter en
hinde på overfladen, f.eks. brun sæbe.
Efter hver rengøring anbefales det, at vaske af med en klud opvredet i rent vand, herefter aftørring med en
tør klud.
ADVARSEL
The frame must not be connected to mains voltage during cleaning.
Do not flush electrical components with water.

ROPOX 2014 © 14
8.3 Vedligeholdelse
Efter strømafbrydelse skal bordet altid nulstilles, inden det tages I brug.
Bordet er vedligeholdelsesfrit. Smøring af bevægelige dele er foretaget for stellets levetid. Af
sikkerhedsmæssige og driftsmæssige årsager anbefaler vi et årligt eftersyn af stellet:
-Kontroller at alle boltsamlinger er fastspændt.
-Kontroller at bordet frit og uhindret kan bevæge sig fra nederste position og til øverste
position.
-Nulstilling af stellet: Tryk på NED knappen og kør stellet I bund position. Tryk igen på NED
knappen og fasthold trykket i yderligere 5 sek. for at nulstille kontrolboksen. Check at
bevægelsen sker på en jævn og kontrolleret måde. Vær opmærksom på, at netledningen skal
kunne bevæge sig frit.
-Check at alle ledninger er monteret korrekt og er I ubeskadiget stand.
Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan
garantien ophæves.
9. Fejlsøgning
9.1 Bordet virker løst eller ustabilt
Skruerne, der holder stellet sammen er ikke spændt ordentligt.
Efterspænd alle stellets skruer, jævnfør montagevejledning.
9.2 Bordet kan ikke justeres i højden/skråstilling (virker meget svært at justere)
Check at der er net spænding til kontrolboksen, og at der er tændt på kontakten.
Check ledninger og stikforbindelser mellem kontrolboks og motorer.
Check ledning og stikforbindelse mellem kontrolboks og betjeningsenhed.
9.3 Stellet kører skævt
Hvis stellet kører skævt, skal der udføres en ”Nulstilling” se under vedligeholdelse 8.3.
Inspektioner, service og reparationer skal udføres af kompetent personale

ROPOX 2014 © 15
10. CE-erklæring
Ropox ErgoSkrivebord
Varenumre:
160x80cm: 20-34200
180x90cm: 20-34201
200x90cm: 20-34202
er i overensstemmelse med følgende direktiver og standarder:
DIREKTIVER
Rådets Direktiv nr. 89/392/EØF, vedrørende Maskiner ændret ved
Direktiv nr. 98/37/EF
Arbejdstilsynets bekendtgørelse nr. 561 af 24. juni 1994 med efterfølgende ændringer
73/23EØF, Lavspændingsdirektivet, ændret ved 93/68/EØF
EMC-Direktivet 2014/30/EU
STANDARDER
DS/EN ISO 12001-1: 2003 DS/EN 55014-1: 2000
DS/EN ISO 12100-2: 2003 DS/EN 55014-2: 1997
DS/EN 527-2: 2002 DS/EN 60335-1 : 2002
DS/EN 61000-6-3:2001, EN 55022 Klasse B
DS/EN 61000-3-2:2001, EN 61000-3-3:1995, A1:2001
DS/EN 61000-6-2:2001, EN 61000-4-2, -3, -4, -5, -6, -8, -11.
Dato: ___02.01.15____

ROPOX 2014 © 16
11. Reklamation
Se generelle salgs- og leveringsbetingelser på www.ropox.dk
ROPOX A/S
Ringstedgade 221
DK –4700 Næstved
Tel.: [phone] Fax.: [phone]
E-mail: [e-mail]
www.ropox.dk

ROPOX 2014 © 17
Ropox Ergo Desk Table
Mounting Instructions
User Manual
Keep this manual with the product at all times
PDF 6132/ 01.02.2016

ROPOX 2014 © 18
Contents
1. Technical data.......................................................................................................................................... 19
2. Introduction............................................................................................................................................. 20
3. Conformity with EU Directives ................................................................................................................ 21
4. Application............................................................................................................................................... 21
5. List of components .................................................................................................................................. 22
6. Mounting instruction............................................................................................................................... 26
7. Safety in use............................................................................................................................................. 29
8. Cleaning/ maintenance............................................................................................................................ 30
8.1 Cleaning /maintenance of tabletop............................................................................................. 30
8.2 Cleaning of frame ........................................................................................................................ 30
8.3 Maintenance of frame................................................................................................................. 30
9. Fault finding............................................................................................................................................. 31
9.1 The frame seems loose or unstable ............................................................................................ 31
9.2 The frame cannot be adjusted in height (adjustment very difficult) .......................................... 31
9.3 The frame does not move straight .............................................................................................. 31
10. CE Declaration ......................................................................................................................................... 32
11. Complaints............................................................................................................................................... 33

ROPOX 2014 © 19
1. Technical data
Product name: Ropxo Ergo Desk Table
Item numbers: 160x80cm: 20-34200
180x90cm: 20-34201
200x90cm: 20-34202
Height adjustment: 60–125cm elektric incl. tabletop
Material: Steel 37
Various plastic components
Table top: Laminate
Surface treatment: Powder coating
Chromate
Max. Load: 130 kg evenly distributed over the tabletop
Complaints: See Complaint
Manufacturer: Ropox A/S, DK-4700 Næstved, Tlf.: [phone]
E-mail: [email protected], www.ropox.dk

ROPOX 2014 © 20
2. Introduction
The Ergo Desk Table is a multi-function table, which may be electrically adjusted to suit seated or standing
activities. The unique design offers a variety of applications and makes the table ideal for wheelchair users.
All users must follow these instructions. It is very important that the instructions have been read and
understood prior to operation of the product.
These instructions must always be available to the user and must accompany the product in case of
relocation.
Correct use, operation and inspection are decisive factors for efficient and safe performance.
This product is electrically adjustable, which means that there is a risk of getting trapped. The operation
must therefore be made or supervised by an adult, who has read and understood the importance of section
6 "Safety in use".
This document must ALWAYS accompany the product and must be read by and
available to the user.
This product is electrically adjustable, which means that there is a risk of
getting trapped. The operation must therefore be made or supervised by an
adult, who has read and understood the importance of section 6 "Safety in
use".
