Ropox Vision Grouptable User manual

Brugermanual
Monteringsanvisning
Denne folder skal altid opbevares ved produktet!
PDF 6189 / 16.09.2019
Ropox Vision Gruppebord

2
© ROPOX 2019
Indhold:
1. TEKNISKE DATA....................................................................................................................................................... 3
2. INTRODUKTION ...................................................................................................................................................... 4
3. OVERENSSTEMMELSE MED EU-DIREKTIV................................................................................................................ 4
4. ANVENDELSE .......................................................................................................................................................... 4
5. MODELLER.............................................................................................................................................................. 5
6. KOMPONENTLISTE.................................................................................................................................................. 6
7. MONTAGESANVISNING .......................................................................................................................................... 7
7.1 Montering af bensektion...................................................................................................7
7.2 Monter fødder på benene.................................................................................................8
8. HØJDEJUSTERING AF BORDET................................................................................................................................. 9
9. FUNKTIONSAFPRØVNING ......................................................................................................................................10
10. SIKKER ANVENDELSE............................................................................................................................................10
11. RENGØRING.........................................................................................................................................................11
11.1 Rengøring af stel................................................................................................................11
11.2 Rengøring af bordplade, laminat .......................................................................................11
11.3 Vedligeholdelse.................................................................................................................11
12. FEJLSØGNING.......................................................................................................................................................12
12.1 Bordet virker løst eller ustabilt ..........................................................................................12
12.2 Bordet kan ikke justeres i højden....................................................................................... 12
13. TILBEHØR.............................................................................................................................................................13
14. CE-ERKLÆRING.....................................................................................................................................................14
19. REKLAMATION.....................................................................................................................................................15

3
© ROPOX 2019
1. Tekniske data
Produktnavn: Ropox Vision Gruppebord
Bordpladestørrelser: 165x100 cm, 200x100 cm og 240x100 cm
Varenummer: 20-62XXX-11
Højdeindstilling: 50–70 cm (manuelt) inkl. bordplade
60–90 cm (manuelt) inkl. bordplade
Materiale: Aluminium leg. 606045-T6
Stål St. 37
Div. kunststoffemner
Bordplade: Laminat
Overfladebehandling: Anodiseret
Pulverlakering, div. farver
Chromating
Maks. belastning
(statisk): 100 kg jevnt belastet over hele bordpladen
Maks. løftekraft under
højderegulering
(dynamisk): 50 kg
Temperatur: 5-45° C
Luftfuktighed: 5-85 % (ikke kondenserende)
Reklamation:Se punktet reklamation
Producent: Ropox A/S, DK-4700 Næstved, Tlf.: [phone]
E-mail: [email protected], www.ropox.dk

4
© ROPOX 2019
2. Introduktion
VISION er navnet på det nye højdeindstillelige bordprogram fra Ropox. Bordene er udført i et
tidssvarende og smukt design. Vi mener, et produkt skal være funktionelt og smukt at se på –
uanset hvem, der skal bruge det. Det kalder vi VISION.
VISION indeholder borde og tilbehør, der gør det ideelt til vidt forskellige aktiviteter. Bordene kan
fås i størrelser, som giver plads til en, to eller mange personer.
VISIONs smukke og funktionelle design er skabt til mennesker, som bevæger sig med eller uden
hjælpemidler. Til læseheste, computerfreaks eller legeglade børn.
Korrekt anvendelse, betjening og inspektion er afgørende for effektivt og sikkert arbejde.
3. Overensstemmelse med EU-direktiv
Dette produkt er CE-mærket og forsikres derved at være i overensstemmelse med de
grundlæggende krav vedr. funktion og sikkerhed med de aktuelle direktiver. Se separat CE
erklæring.
4. Anvendelse
Vision er designet til at opnå en for brugeren optimal arbejdshøjde. Det er et aktivitetsbord og må
derfor ikke benyttes som løftebord eller personløfter.
Anvendelsen skal ske indendørs, under temperaturer og fugtighed i boligen som angivet i afsnit 1.
Dette dokument SKAL altid følge produktet samt være læst af og til rådighed for brugeren
Dette produkte er højdeindstilleligt, og der er derfor risiko for klemningsfare. Enhver
betjening skal ske af eller under kyndig vejledning af en voksen, som har læst og forstået
vigtigheden af afsnit ”Sikker anvendelse”.

5
© ROPOX 2019
5. Modeller
Modelnavn
Størrelse
Højde 50-70cm
Højde 60-90cm
Vision
gruppebord
200x100cm
20-62120-11
20-62220-11
Modelnavn
Størrelse
Højde 50-70cm
Højde 60-90cm
Vision
gruppebord
165x100cm
20-62116-11
20-62216-11
Modelnavn
Størrelse
Højde 50-70cm
Højde 60-90cm
Vision
gruppebord
240x100cm
20-62124-11
20-62224-11

6
© ROPOX 2019
6. Komponentliste
Bensektion 1 stk.
Indeholder:
Vange:
20-60401-052, 1 stk.
Ben højde 50-70cm:
20-60320-355, 1 stk.
20-60320-359, 1 stk.
Ben højde 60-90cm:
20-60320-570, 1 stk.
20-60320-571, 1 stk.
Skruer M6x16, 95010618, 4 stk.
Skruer M8x30, 95010830, 4 stk.
Fødder monteret med endepropper og justeringsskruer
20-60320-376 2 stk.
Bordplade 1 stk.
Indeholder:
Bordplader:
165x100cm: 64116510
200x100cm: 64120010
240x100cm: 64124010
Knægte
20-60320-174 2 stk.
Udtagsaksler 2 stk.
For 165x100cm: 20-60320-254
For 200x100cm: 20-60320-255
For 240x100cm: 20-60320-256
Unbraco nøgle 4mm 95001019: 1 stk.
Unbraco nøgle 6 mm 95000006: 1 stk.
Håndsving: 1 stk.

7
© ROPOX 2019
7. Montagesanvisning

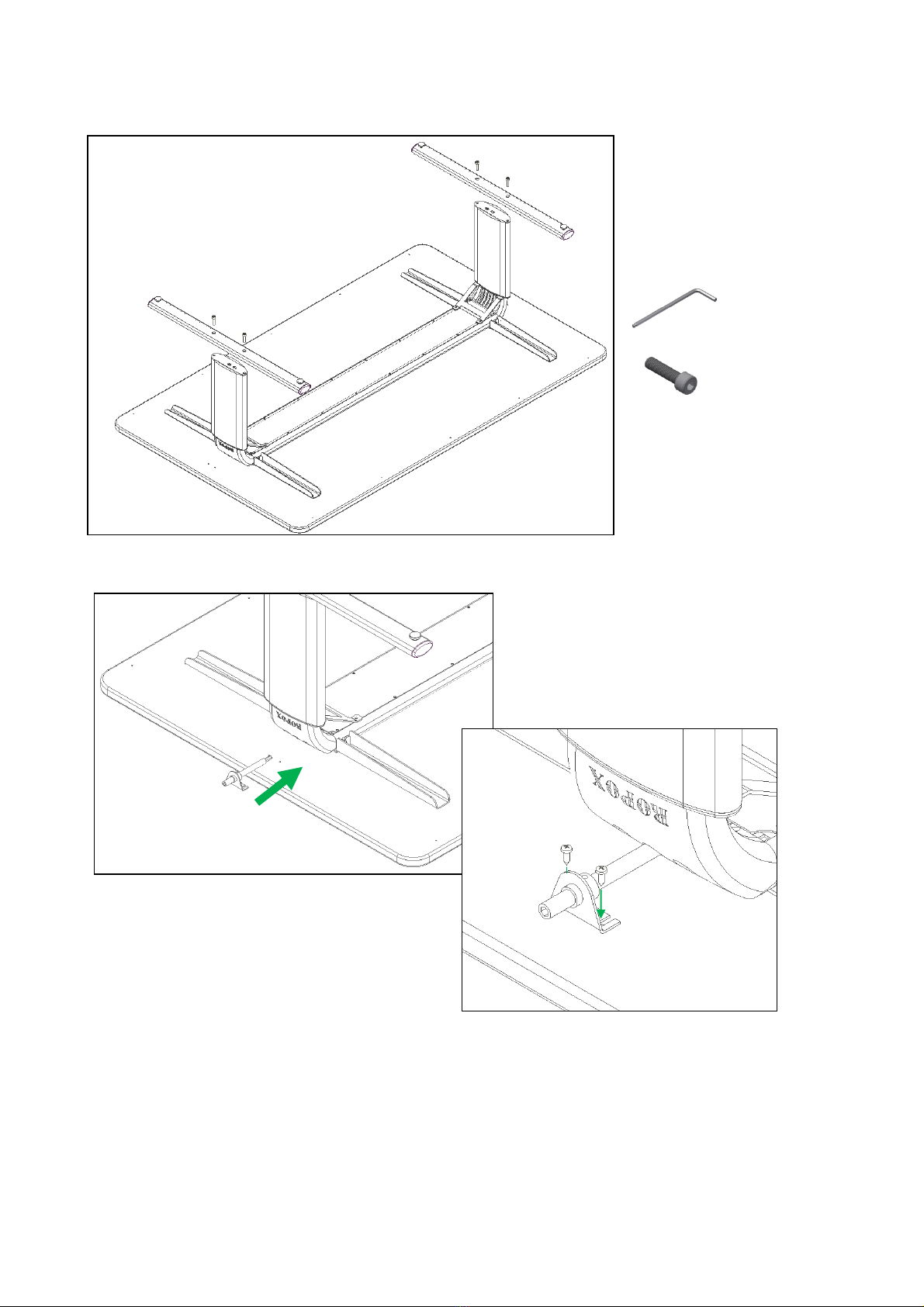

7.1 Montering af bensektion
M6x16

8
© ROPOX 2019
7.2 Monter fødder på benene
M8x30

9
© ROPOX 2019
8. Højdejustering af bordet

10
© ROPOX 2019
9. Funktionsafprøvning
Efter afsluttet installation og inden ibrugtagning, skal der altid udføres en afprøvning af højdejustering på
bordet. Derefter skal der altid udføres funktionsafprøvning mindst én gang om året af kompetent
personale:
1. Kontroller at montagevejledningen er overholdt.
2. Kontroller at alle boltforbindelser er fastspændt.
3. Der må ikke være belastning på bordet.
4. Der må ikke være genstande el. lign., som kan hindre bordet i at bevæge sig indenfor
højdeindstillingsintervallet.
5. Placer håndsvinget som vist og kør bordet i bundposition. Check at bevægelsen sker på en jævn og
kontrolleret måde.
6. Kør derefter bordet i øverste position, og check at dette sker på en jævn og kontrolleret måde.
Er alle ovennævnte punkter kontrolleret, kan De nu benytte bordet.
Se ”Sikker anvendelse afsnit 10”.
10. Sikker anvendelse
➢Vision gruppebord må kun anvendes af personer, som har læst og forstået denne instruktion.
➢Vision gruppebord er et aktivitetsbord og må ikke benyttes som løftebord eller som personløfter.
➢Enhver anvendelse skal ske på en sådan måde, at risikoen for skader på personer eller ejendom ikke
opstår. Det er den person, som betjener bordet, der har ansvaret for, at ingen kommer til skade.
➢Vær opmærksom på friplads over og under bordet, så bordet frit kan justeres i højden.
➢Bordet må ikke betjenes, såfremt der er opstået fejl eller skader.
➢Overbelast ikke bordet og vær sikker på, at belastningsfordelingen er korrekt.
➢Ved inspektioner, service eller reparationer skal bordet frigøres for last.
➢Enhver forandring, som kan påvirke bordets virkemåde eller opbygning, er ikke tilladt.
➢Installation, service og reparationer må kun udføres af personale, som har tilstrækkelig
kompetence.
➢Såfremt monteringen af bordet ikke er udført ifølge denne montageanvisning, kan garantien
ophæves.
➢Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele
kan garantien ophæves.

11
© ROPOX 2019
11. Rengøring
11.1 Rengøring af stel
Stellet må tørres med en opvredet klud med lunkent vand og almindelige rengøringsmidler. Det
er ikke tilladt at benytte ætsende/ slibende væsker eller slibende klude, børster og svampe.
Efter rengøring skal stellet aftørres, så det ikke er fugtigt.
Understellet kan desinfiseres med Glutaraldehyd "NMD" 2% opløsning.
11.2 Rengøring af bordplade, laminat
Laminatpladen rengøres med en blød klud hårdt opvredet i varmt vand evt. tilsat flydende opvaskemiddel
uden sulfo, da dette med tiden giver en fedtet overflade. Pletter, der ikke kan fjernes med vand, kan ofte
fjernes med lige dele klorin og vand eller med acetone. Ved brug af disse rengøringsmidler skal De sørge for
udluftning og være opmærksom på, at bordstellet ikke tåler berøring med disse midler.
Pletter efter spritskrivere fjernes ved hjælp af almindeligt husholdningssprit. Blyantskrift fjernes ved hjælp
af et almindeligt stykke blødt viskelæder. Ved tvivl vedrørende andre pletter, prøv først på et ikke synligt
sted, da visse produkter kan skade laminatet, f.eks. svovlsyre etc. Visse kemikalier, blæk samt stærkt
farvende frugtsafter kan, hvis det sidder i længere tid på pladen, give misfarvning, fordi farvepigmenterne
binder sig til overfladen.
Brug aldrig ståluld, skurepulver og lignende slibende materialer eller rengøringsmidler, der afsætter en
hinde på overfladen, f.eks. brun sæbe.
Efter hver rengøring anbefales det, at vaske af med en klud opvredet i rent vand, herefter aftørring med en
tør klud.
Bordpladen kan desinfiseres med Glutaraldehyd "NMD" 2% oppløsning
11.3 Vedligeholdelse
Bordet er vedligeholdelsesfrit. Smøring af bevægelige dele er foretaget for stellets levetid. Af
sikkerhedsmæssige og driftsmæssige årsager anbefaler vi et årligt eftersyn af stellet:
•Kontroller at alle boltsamlinger er fastspændt.
•Kontroller at bordet frit og uhindret kan bevæge sig fra nederste position og til øverste position
uden problemer.
Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan
garantien ophæves.
Inspektioner, service og reparationer skal udføres af kompetent personale

12
© ROPOX 2019
12. Fejlsøgning
12.1 Bordet virker løst eller ustabilt
➢Skruene som holder bordet sammen, er ikke spændt ordentligt.
➢Efterspænd alle bordets skruer, jævnfør montagevejledning.
12.2 Bordet kan ikke justeres i højden
➢Check at der ingen belastning er på bordet.
➢Check bordet for fysisk overlast eller fysiske skader.

13
© ROPOX 2019
13. Tilbehør
Hjul 4 stk, øger højden på bordpladen med 8cm:
For fabriksmontering, varenr. 20-60570
For eftermontering, varenr. 20-60575
Hjul som ikke ændrer højden på bordpladen:
For fabriksmontering, varenr. 20-60579
For eftermontering, varenr. 20-60578
Skinne for armsupport:
Til bord længde 165cm, varenr. 20-60525
Til bord længde 200cm, varenr. 20-60526
Til bord længde 240cm, varenr. 20-60527
Arm support standard:
Varenr. 20-60520
Armstøtte, låsbar
Varenr. 20-60516

14
© ROPOX 2019
14. CE-erklæring
Undertegnede erklærer hermed, at følgende produkter:
Vision gruppebord
Bordplade 165x100 cm Bordplade 200x100 cm Bordplade 240x100 cm
Højde 50-70 cm Højde 60-90 cm Højde 50-70 cm Højde 60-90 cm Højde 50-70 cm Højde 60-90 cm
20-62116-11 20-62216-11 20-62120-11 20-62220-11 20-62124-11 20-62224-11
er i overensstemmelse med følgende direktiver og standarder:
DIREKTIVER
2006/42/EC, Maskiner
STANDARDER
EN ISO 12100:2010 Maskinsikkerhed —Generelle principper for konstruktion, risikovurdering og risikonedsættelse
EN 349:1993+A1:2008 Maskinsikkerhed - Minimumafstande til forebyggelse af legemsbeskadigelse
EN 1730:2012 Møbler - Borde - Prøvningsmetoder til bestemmelse af stabilitet, styrke og holdbarhed
EN 14074:2004 Kontormøbler - Borde, skriveborde og opbevaringsmøbler - Prøvningsmetoder til bestemmelse
af bevægelige deles styrke og holdbarhed
DS/EN 12720:2009+A1: 2013 Møbler - Bestemmelse af overfladers modstandsevne over for kolde væsker
Testet efter DS/INF 132:2002, Kravkategori 5: Bordplader til kontraktmarkedet
DS/EN 12722+A1:2013 Møbler - Bestemmelse af overfladers modstandsevne over for tør varme
Testet efter DS/INF 132:2002, Kravkategori 5: Bordplader til kontraktmarkedet
Dato: Næstved, 16-09-2019
ROPOX A/S
Ringstedgade 221
DK –4700 Næstved
Tel.: [phone] Fax.: [phone]
E-mail: [e-mail]
www.ropox.dk

15
© ROPOX 2019
15. Reklamation
Se generelle salgs- og leveringsbetingelser på www.ropox.dk
ROPOX A/S
Ringstedgade 221
DK –4700 Næstved
Tel.: [phone] Fax.: [phone]
E-mail: [e-mail]
www.ropox.dk

16
© ROPOX 2019
User manual
Mountinginstruction
Keep always this folder with product!
PDF 6189 / 16.09.2019
Ropox Vision Grouptable

17
© ROPOX 2019
Contents:
1. TECHNICAL DATA...................................................................................................................................................18
2. INTRODUCTION .....................................................................................................................................................19
3. COMPLIANCE WITH EU-DIRECTIVES.......................................................................................................................19
4. APPLICATION .........................................................................................................................................................19
5. MODELS.................................................................................................................................................................20
6. COMPONENTS .......................................................................................................................................................21
7. MOUNTING INSTRUCTION.....................................................................................................................................22
7.1 Mounting of legsection ...................................................................................................22
7.2 Mounting of feet.............................................................................................................23
7.3 Mounting of extension axle.............................................................................................23
8. HEIGHT ADJUSTMENT OF TABLE ............................................................................................................................24
9. PERFORMANCE TEST..............................................................................................................................................25
10. SAFETY IN USE......................................................................................................................................................25
11. CLEANING/ MAINTENANCE..................................................................................................................................26
11.1 Cleaning of frame ..............................................................................................................26
11.2 Cleaning of tabletop, laminate........................................................................................... 26
11.3 Maintenance .....................................................................................................................26
12. FAULT FINDING....................................................................................................................................................27
12.1 The table seems loose or unstable.....................................................................................27
12.2 The height cannot be adjusted (adjustment is very difficult)..............................................27
13. ACCESSORIES .......................................................................................................................................................28
14. CE-MARKING........................................................................................................................................................29
15. COMPLAINTS .......................................................................................................................................................30

18
© ROPOX 2019
1. Technical data
Product name: Ropox Vision Grouptable
Type 165, 200, 240
165x100 cm, 200x100 cm and 240x100 cm
Item numbers: 20-62XXX-11
Height range: 50–70 cm (manual) incl. tabletop
60–90 cm (manual) incl. tabletop
Frame material: Aluminium leg. 606045-T6
Steel St. 37
Various plastic components
Tabletop: Laminate
Surface treatment: Anodic coating
Powder coating
Chromating
Max. Load on the table
(static): 100 kg evenly distributed over the entire tabletop
Max. Load during lifting
(dynamisk): 50 kg
Temperature: 5-45° C
Air humidity: 5-85 % (non-condensing)
Complaints: See complaints, page 15
Manufacturer: Ropox A/S, DK-4700 Naestved, Tlf.: [phone]
E-mail: [email protected], www.ropox.dk

19
© ROPOX 2019
2. Introduction
VISION is the new range of modern height-adjustable Ropox tables. In our opinion a product must
be functional and beautiful –no matter who is going to use it. That’s what we call VISION.
Vision is available in several sizes to suit individuals and carers needs. Sufficient legspace makes
the table ideal for wheelchair users and gives the therapist optimum working conditions in a
training situation. Due to the unique design with rounded corners there is no danger of hitting
sharp edges when moving round the table and two inconspicuous castors at the back, make it easy
to draw the table closer to the user. As an option extra arm supports may be clipped on and off as
required.
Vision meets all needs and ensures ergonomically correct working positions for people with or
without disability.
Correct use, operation and inspection are decisive factors for efficient and safe performance.
3. Compliance with EU-directives
This product has CE-marking according to the current Directives and thus complies with the basic
safety requirements. See separate CE-declaration, section 14.
4. Application
Vision is designed to obtain optimum working height for the user. It is an activity table not
intended for lifting people or objects.
Vision should be used indoor, at temperatures and humidity as described in section 1.
As this product is adjustable in height there is a risk of squeezing. The product must
therefore always be operated by or under the guidance of an experienced adult, who has
read and understood the importance of section 14 ”Safety in use”.
It is very important that there are no obstacles between the tilted tabletop and the frame
to prevent any change of entrapment.
This document should always accompany the product and be read by and be available to
the user.

20
© ROPOX 2019
5. Models
Modelname
Size
Height 50-70cm
Height 60-90cm
Vision
grouptable
200x100cm
20-62120-11
20-62220-11
Modelname
Size
Height 50-70cm
Height 60-90cm
Vision
grouptable
165x100cm
20-62116-11
20-62216-11
Modelname
Size
Height 50-70cm
Height 60-90cm
Vision
grouptable
240x100cm
20-62124-11
20-62224-11
