Ropox ErgoMultibord User manual

Ropox ErgoMultibord
Montagevejledning
Brugermanual
Denne folder skal altid opbevares ved produktet
PDF 6124/ 16.09.2019

ROPOX 2014 © 2
Indholdsfortegnelse
1. Tekniske data........................................................................................................................................... 3
2. Introduktion............................................................................................................................................. 4
3. Overensstemmelse med EU-direktiv ........................................................................................................ 4
4. Anvendelse.............................................................................................................................................. 4
5. Komponentliste ....................................................................................................................................... 5
6. Montagevejledning.................................................................................................................................. 7
7. Montering af boomerang system ............................................................................................................. 8
8. Højdejustering af bord ............................................................................................................................. 9
9. Funktionsafprøvning ...............................................................................................................................10
10. Sikker anvendelse .................................................................................................................................10
11. Rengøring/ vedligeholdelse...................................................................................................................11
11.1 Rengøring af stel.............................................................................................................................11
11.2 Rengøring af bordplade, laminat.....................................................................................................11
11.3 Vedligeholdelse ..............................................................................................................................11
12. Fejlsøgning............................................................................................................................................12
12.1 Bordet virker løst eller ustabilt........................................................................................................12
12.2 Bordet kan ikke justeres i højden/skråstilling (føles meget svært at justere)....................................12
13. CE-erklæring .........................................................................................................................................13
14. Reklamation..........................................................................................................................................14

ROPOX 2014 © 3
1. Tekniske data
Produktnavn: Ropox ErgoMultibord
Bordpladestørrelse: 90x70 cm
Varenummer: 20-70410
Højdeindstilling: 56–90 cm (manuelt) inkl. Bordplade og hjul
Materiale: Stål 37
Div. Kunststofemner
Bordplade: Laminat
Overfladebehandling: Pulverlakering
Chromating
Maks. belastning på stel
(statisk): 100 kg jævnt belastet over hele bordpladen
Maks. løftekraft ved
højdeindstilling
(dynamisk): 50 kg
Garanti: Se afsnittet: Reklamation
Producent: Ropox A/S, DK-4700 Næstved, Tlf.: [phone]
E-mail: [email protected], www.ropox.dk

ROPOX 2014 © 4
2. Introduktion
ErgoMultibord er navnet på det nye højdeindstillelige bord fra Ropox.
Korrekt anvendelse, betjening og inspektion er afgørende for effektivt og sikkert arbejde.
3. Overensstemmelse med EU-direktiv
Dette produkt er CE-mærket og forsikres derved at være i overensstemmelse med de grundlæggende krav
vedr. funktion og sikkerhed med de aktuelle direktiver. Se CE erklæring.
4. Anvendelse
ErgoMultibord er designet til at opnå en for brugeren optimal arbejdshøjde. Det er et aktivitetsbord og må
derfor ikke benyttes som løftebord eller personløfter.
Anvendelsen skal ske indendørs, under normal rumtemperaturer og fugtighed i boligen.
Dette dokument SKAL altid følge produktet samt være læst og til rådighed
Dette produkt er højdeindstilleligt, og der er derfor risiko for klemningsfare. Enhver betjening
skal ske af eller under kyndig vejledning af en voksen, som har læst og forstået vigtigheden af
afsnittet ”Sikker anvendelse”

ROPOX 2014 © 5

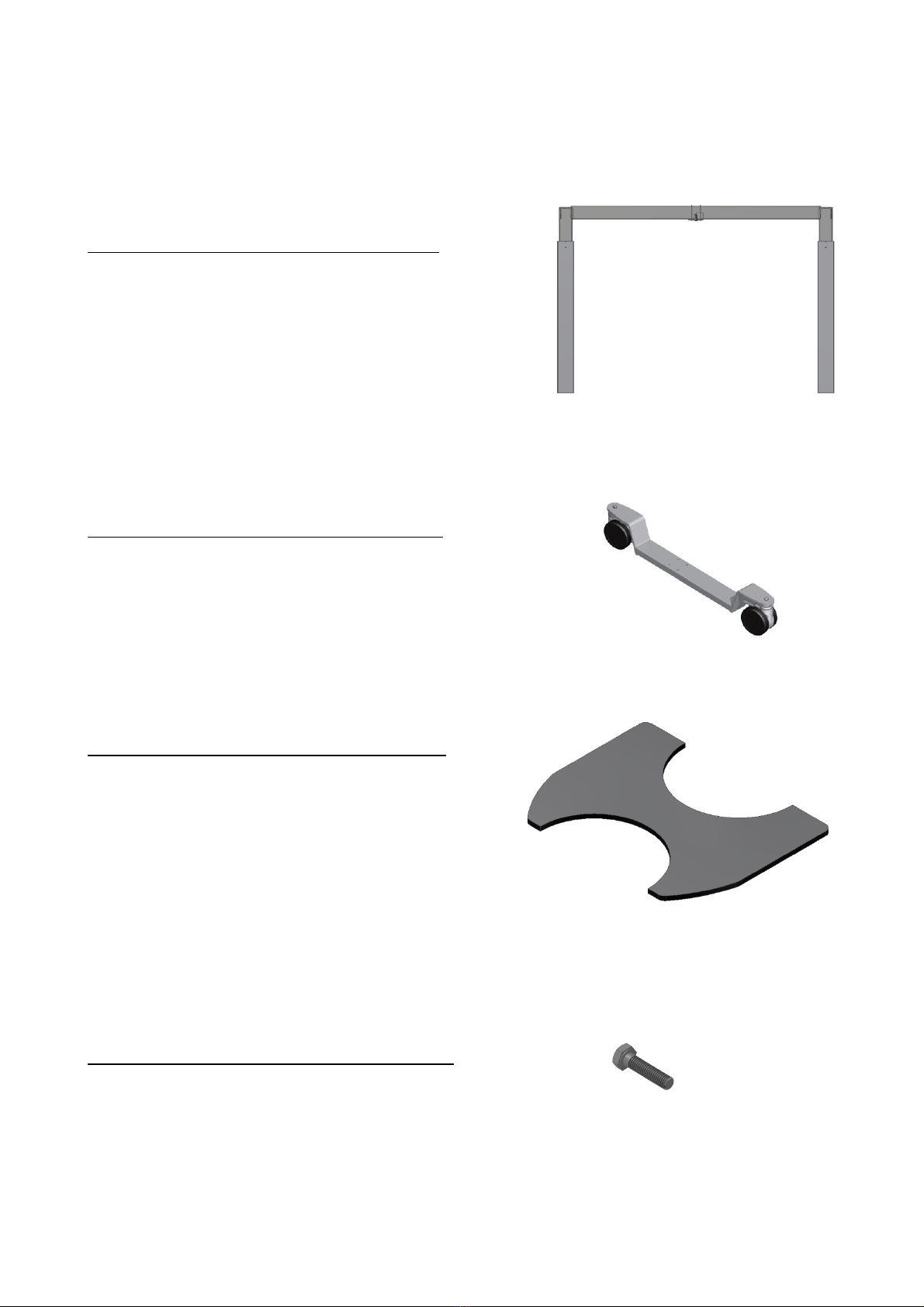

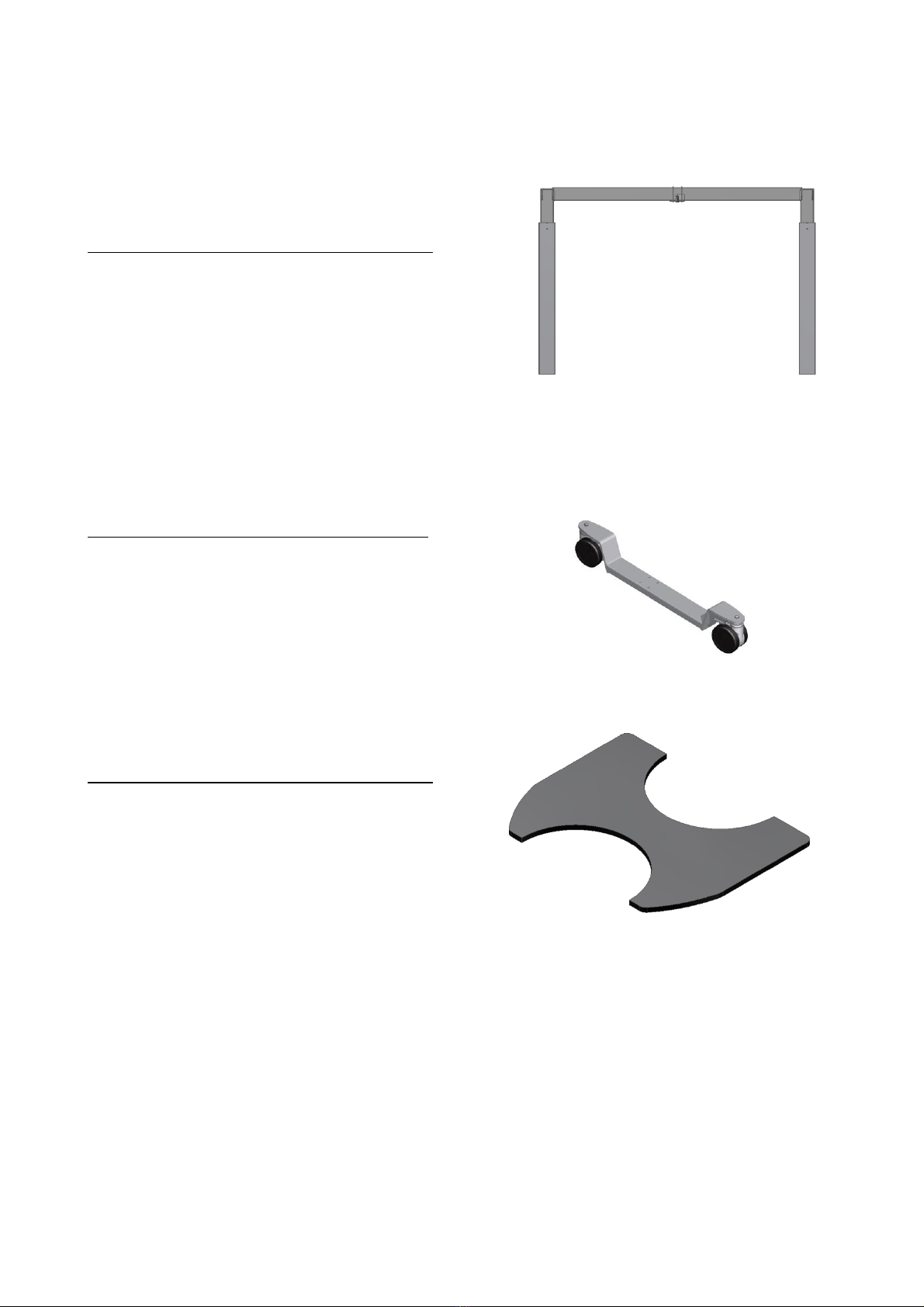

5. Komponentliste
Bensektion 1 stk.
Varenummer 90cm: 20*70000-032
Fod 2 stk.
Monteret med bremsehjul
Varenummer: 20*70000-026
Bordplade 1 stk.
Monteret med knægte
Varenummer: 60102392

ROPOX 2014 © 6
Bolt M6x25 95060625: 8 stk.
Møtrik M6 95180006: 6 stk.
Indsats radius 20cm 60101184: 1 stk.
Indsats radius 15cm 60101186: 1 stk.
Indsats uden udskæring 60101591: 1 stk.
Håndsving 20-60320-297: 1 stk.
Topskruetrækker 95000051: 1 stk.

ROPOX 2014 © 7

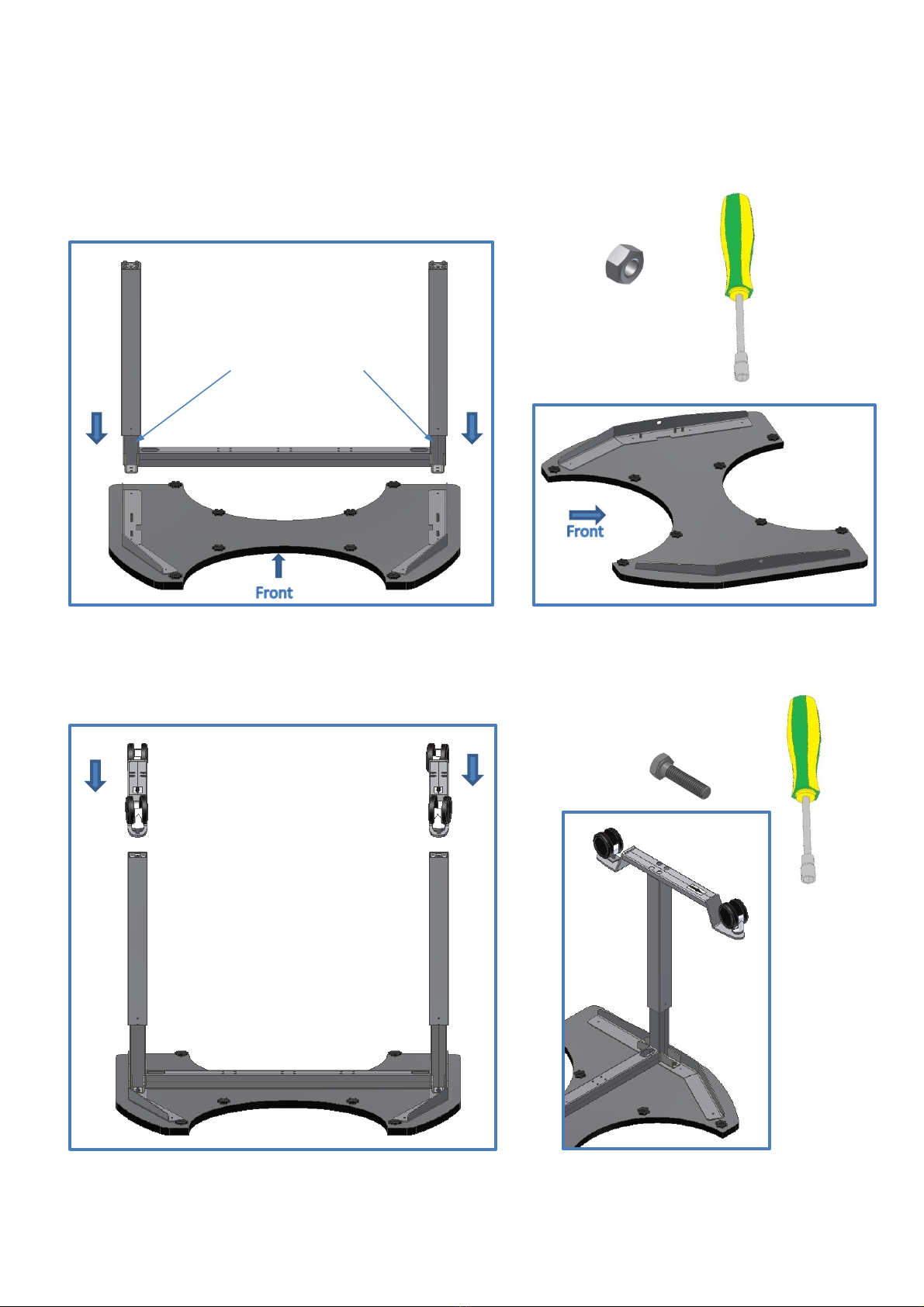

6. Montagevejledning
1. Montage af bordplade
Bemærk at målebånd sidder mod bagkant.
2. Montage af fødder
8 X
Pilene på undersiden af fødderne skal pege mod front af bord.
6x
Ikke noget målebånd her

ROPOX 2014 © 8
7. Montage af boomerang system
Boomerang skubbes ind i udskæring på bordpladen. Derefter spændes de 4 fingerskruer, som sidder i
bordpladen.

ROPOX 2014 © 9
8. Højdejustering af bord
Montage af håndtag
Højdeindstillingen udføres ved at dreje manuelt på håndtaget i bordets side. Ved at dreje højre om på
håndsvinget, når dette placeret i bordets højre side, vil bordet køre op.

ROPOX 2014 © 10
9. Funktionsafprøvning
Efter afsluttet installation og inden ibrugtagning, skal der altid udføres en komplet afprøvning af
alle funktioner på bordet. Derefter skal der altid udføres funktionsafprøvning mindst én gang om
året af kompetent personale:
1. Kontroller at montagevejledningen er overholdt.
2. Kontroller at alle boltforbindelser er fastspændt.
3. Der må ikke være belastning på bordet.
4. Der må ikke være genstande el. lign., som kan hindre bordet i at bevæge sig indenfor
højdeindstillingsintervallet.
5. Placer håndsvinget som vist i betjeningsvejledningen og kør bordet i bundposition. Check at
bevægelsen sker på en jævn og kontrolleret måde.
6. Kør derefter bordet i øverste position, og check at dette sker på en jævn og kontrolleret måde.
Er alle ovennævnte punkter kontrolleret, kan De nu benytte bordet.
Se ”Sikker anvendelse”.
10. Sikker anvendelse
−ErgoMultibordet må kun anvendes af personer, som har læst og forstået denne instruktion.
−ErgoMultibordet er et aktivitetsbord og må ikke benyttes som løftebord eller som personløfter.
−Enhver anvendelse skal ske på en sådan måde, at risikoen for skader på personer eller ejendom ikke
opstår. Det er den person, som betjener bordet, der har ansvaret for, at ingen kommer til skade.
−Vær opmærksom på friplads over og under bordet, så bordet frit kan justeres i højden.
−Bordet må ikke betjenes, såfremt der er opstået fejl eller skader.
−Overbelast ikke bordet og vær sikker på, at belastningsfordelingen er korrekt.
−Ved inspektioner, service eller reparationer skal bordet frigøres for last.
−Enhver forandring, som kan påvirke bordets virkemåde eller opbygning, er ikke tilladt.
−Installation, service og reparationer må kun udføres af personale, som har tilstrækkelig kompetence.
−Såfremt monteringen af bordet ikke er udført ifølge denne montageanvisning, kan garantien ophæves.
−Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan
garantien ophæves.

ROPOX 2014 © 11
11. Rengøring/ vedligeholdelse
11.1 Rengøring af stel
Stellet må tørres med en opvredet klud med lunkent vand og almindelige rengøringsmidler. Det
er ikke tilladt at benytte ætsende/ slibende væsker eller slibende klude, børster og svampe.
Efter rengøring skal stellet aftørres, så det ikke er fugtigt.
11.2 Rengøring af bordplade, laminat
Laminatpladen rengøres med en blød klud hårdt opvredet i varmt vand evt. tilsat flydende opvaskemiddel
uden sulfo, da dette med tiden giver en fedtet overflade. Pletter, der ikke kan fjernes med vand, kan ofte
fjernes med lige dele klorin og vand eller med acetone. Ved brug af disse rengøringsmidler skal De sørge for
udluftning og være opmærksom på, at bordstellet ikke tåler berøring med disse midler.
Pletter efter spritskrivere fjernes ved hjælp af almindeligt husholdningssprit. Blyantskrift fjernes ved hjælp
af et almindeligt stykke blødt viskelæder. Visse kemikalier, blæk samt stærkt farvende frugtsafter kan, hvis
det sidder i længere tid på pladen, give misfarvning, fordi farvepigmenterne binder sig til overfladen.
Brug aldrig ståluld, skurepulver og lignende slibende materialer eller rengøringsmidler, der afsætter en
hinde på overfladen, f.eks. brun sæbe.
Efter hver rengøring anbefales det, at vaske af med en klud opvredet i rent vand, herefter aftørring med en
tør klud.
11.3 Vedligeholdelse
Bordet er vedligeholdelsesfrit. Smøring af bevægelige dele er foretaget for stellets levetid. Af
sikkerhedsmæssige og driftsmæssige årsager anbefaler vi et årligt eftersyn af stellet:
•Kontroller at alle boltsamlinger er fastspændt.
•Kontroller at bordet frit og uhindret kan bevæge sig fra nederste position og til øverste position.
Kun Ropox´s originale reservedele må benyttes ved udskiftning af dele. Benyttes andre reservedele kan
garantien ophæves.
Inspektioner, service og reparationer skal udføres af kompetent personale

ROPOX 2014 © 12
12. Fejlsøgning
12.1 Bordet virker løst eller ustabilt
−Skruerne, der holder stellet sammen er ikke spændt ordentligt.
−Efterspænd alle stellets skruer, jævnfør montagevejledning.
12.2 Bordet kan ikke justeres i højden/skråstilling (føles meget svært at justere)
−Check at der ingen belastning er på bordet.
−Check bordet for fysisk overlast eller fysiske skader.

ROPOX 2014 © 13
13. CE-erklæring
Undertegnede erklærer hermed, at følgende produkter:
Ropox ErgoMultibord
Bordplade 90x70 cm
Højde 56-90 cm
20-70410
er i overensstemmelse med følgende direktiver og standarder:
DIREKTIVER
2006/42/EC, Maskiner
STANDARDER
EN ISO 12100:2010 Maskinsikkerhed —Generelle principper for konstruktion, risikovurdering og risikonedsættelse
EN 349:1993+A1:2008 Maskinsikkerhed - Minimumafstande til forebyggelse af legemsbeskadigelse
EN 1730:2012 Møbler - Borde - Prøvningsmetoder til bestemmelse af stabilitet, styrke og holdbarhed
EN 14074:2004 Kontormøbler - Borde, skriveborde og opbevaringsmøbler - Prøvningsmetoder til bestemmelse
af bevægelige deles styrke og holdbarhed
DS/EN 12720:2009+A1: 2013 Møbler - Bestemmelse af overfladers modstandsevne over for kolde væsker
Testet efter DS/INF 132:2002, Kravkategori 5: Bordplader til kontraktmarkedet
DS/EN 12722+A1:2013 Møbler - Bestemmelse af overfladers modstandsevne over for tør varme
Testet efter DS/INF 132:2002, Kravkategori 5: Bordplader til kontraktmarkedet
Dato: Næstved, 16-09-2019
ROPOX A/S
Ringstedgade 221
DK –4700 Næstved
Tel.: [phone] Fax.: [phone]
E-mail: [e-mail]
www.ropox.dk

ROPOX 2014 © 14
14. Reklamation
Se generelle salgs- og leveringsbetingelser på www.ropox.dk
ROPOX A/S
Ringstedgade 221
DK –4700 Næstved
Tel.: [phone] Fax.: [phone]
E-mail: [email protected]
www.ropox.dk

ROPOX 2014 © 15
Ropox ErgoMultitable
Mounting Instructions
User Manual
Keep this manual with the product at all times
PDF 6124/ 16.09.2019

ROPOX 2014 © 16
Contents
1. Technical data.........................................................................................................................................17
2. Introduction............................................................................................................................................18
3. Conformity with EU Directive..................................................................................................................18
4. Application..............................................................................................................................................18
5. List of components..................................................................................................................................19
6. Mounting instructions.............................................................................................................................21
7. Mounting of boomerang system .............................................................................................................23
8. Height adjustment of table .....................................................................................................................23
9. Performance test ....................................................................................................................................24
10. Safety in use..........................................................................................................................................24
11. Cleaning/ maintenance .........................................................................................................................25
11.1 Cleaning of frame............................................................................................................................25
11.2 Cleaning of tabletop, laminate ........................................................................................................25
11.3 Maintenance...................................................................................................................................25
12. Fault finding..........................................................................................................................................26
12.1 The table seems loose or unstable ..................................................................................................26
12.2 The height/tilting cannot be adjusted (adjustment is very difficult).................................................26
13. CE declaration.......................................................................................................................................27
14. Complaint .............................................................................................................................................28

ROPOX 2014 © 17
1. Technical data
Product name: Ropox ErgoMultitable
Tabletop sizes: 90x70 cm
Item numbers: 20-70410
Height adjustment: 56–90 cm (manual) incl. tabletop and brake wheels
Material: Steel 37
Various plastic components
Table top: Laminate
Surface treatment: Powder coating
Chromate
Max. load on frame
(static): 100 kg evenly distributed over the tabletop
Max. lifting power
during height adjustment
(dynamic): 50 kg
Max. load on tilted
tabletop
(static): 20 kg
Complaint: See Complaint
Manufacturer Ropox A/S, DK-4700 Næstved, Tel.: [phone]
e-mail: [email protected], www.ropox.dk

ROPOX 2014 © 18
2. Introduction
ErgoMultitable is the name of the new height-adjustable table from Ropox.
Correct use, operation and inspection are decisive factors for efficient and safe performance.
3. Conformity with EU Directive
This product has CE marking and is thus in accordance with the basic requirements concerning functionality
and safety of the current EU Directive. See separate CE declaration page 17.
4. Application
ErgoMultitable is designed with a view to obtaining optimum working height for the user. It is an activity
table and must not be used as a lifting table or person lifter.
The table is intended for indoor use under normal room temperatures and humidity.
This manual must ALWAYS accompany the product, be read by and available to the user.
This product is height-adjustable and there is therefore a crushing hazard. The height
adjustment must be carried out by or under the supervision of an adult, who has read and
understood the importance of the Section: ”Safety in use”
When operating the tilting facility (lowering the table top) there is a risk of being caught
between table top and frame. It is therefore important to make sure that there are no parts
of the body or objects between table top and frame.

ROPOX 2014 © 19
5. List of components
Leg section 1 (one)
Item number 90cm: 20*70000-032
Foot 2 (two)
Mounted with breakwheels
Item number: 20*70000-026
Tabletop 1 (one)
Provided with brackets and thumb screws
Item number: 60102392
Bolt M6x25 95060625: 8 (eight)

ROPOX 2014 © 20
Nut M6 95180006: 6 (six)
Boomerang R=20cm 60101184: 1 stk.
Boomerang R=15cm 60101186: 1 stk.
Boomerang without cut-out 60101591: 1 stk
Handle 20-60320-297: 1 (one)
Top screw driver 95000051 1 (one)
