DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten..................... 5
3. Lieferumfang ............................7
4. Aufbau der Lackierpistole.........7
5. Bestimmungsgemäße
Verwendung .............................7
6. Sicherheitshinweise..................8
7. Inbetriebnahme ...................... 11
8. Reinigen der Lackierpistole.... 12
9. Wartung..................................14
10. Beheben von Störungen.........16
11. Entsorgung .............................18
12. Kundendienst .........................18
13. Gewährleistung / Haftung.......19
14. Ersatzteile...............................19
16. EG Konformitätserklärung...... 20
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Pistoleneingangsdruck
RP Operating range
(Einsatzbereich)
0,5 bar - 2,4 bar
Compliant max. 2,0 bar
HVLP Operating range
(Einsatzbereich)
0,5 bar - 2,4 bar
HVLP max. 2,0 bar
Compliant > 2,0 bar (Düseninnendruck > 0,7
bar)
Compliant Gesetzge-
bung Lombardei/Italien
< 2,5 bar (Düseninnendruck < 1,0
bar)
[A | DE] Betriebsanleitung | deutsch

6
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Spritzabstand
RP Operating range
(Einsatzbereich)
10 cm - 21 cm
empfohlen 17 cm - 21 cm
HVLP Operating range
(Einsatzbereich)
10 cm - 21 cm
empfohlen 10 cm - 15 cm
Max. Pistoleneingangsdruck
10,0 bar
Luftverbrauch bei 2,0 bar Pistoleneingangsdruck
RP 290 Nl/min
HVLP 430 Nl/min
Max. Temperatur des Spritzmediums
50 °C
Gewicht | Version Standard DIGITAL
ohne Becher 496 g 498 g
mit RPS-Becher 0,6 l 548 g 550 g
mit Mehrwegbecher 0,6 l 668 g 670 g
mit Alu-Mehrwegbecher 1,0 l 687 g 689 g
mit RPS-Becher 0,6 l und digita-
ler Druckmessung
588 g (mit adam
2) –
zusätzliches Gewicht bei Variante
mit Drehgelenk
11 g 8 g
Druckluftanschluss
1/4“ Aussengewinde
Füllmenge Fließbecher (Kunststoff)
600 ml
Optional: elektronische Druckmesseinrichtung
Ein-/ Ausschaltschwelle 0,2 bar
Anzeigegenauigkeit ± 0,10 bar
Maximaler Anzeigewert 9,9 bar

7
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Optional: elektronische Druckmesseinrichtung
Batterie Renata CR1632
(Art. Nr. 213769)
3. Lieferumfang
• Lackierpistole mit Düsensatz und
Fließbecher
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips
Alternative Ausführungen mit:
• Drehgelenk
• Fließbecher aus Aluminium oder
Kunststoff mit unterschiedlichen
Füllvolumen
• Elektronischer Druckmesseinrich-
tung

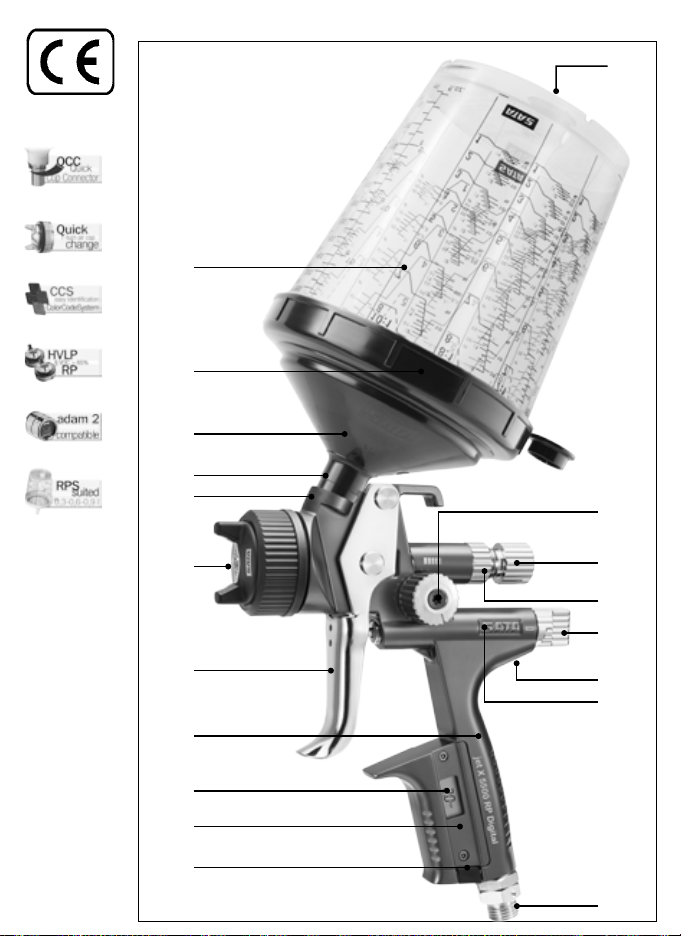

4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-4] Lackierpistolen-Anschluss
mit QCC
[1-5] Fließbecher-Anschluss mit
QCC
[1-6] Lacksieb (nicht sichtbar)
[1-7] Fließbecher
[1-8] Fließbecher-Deckel
[1-9] Tropfsperre
[1-10] Rund-/Breitstrahlregulierung
[1-11] Schraube Materialmengen-
regulierung
[1-12] Kontermutter Materialmen-
genregulierung
[1-13] Luftmikrometer
[1-14] Arretierschraube des Luftmi-
krometers
[1-15] Luftkolben (nicht sichtbar)
[1-16] Druckluftanschluss
[1-17] ColorCode-System (CCS)
[1-18] Frontplatte für Druckanzeige
(nur bei DIGITAL)
[1-19] Druckanzeige (nur bei
DIGITAL)
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
Farben und Lacken sowie anderer geeigneter, 󰘱ießfähiger Medien (Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.

8
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
6. Sicherheitshinweise
6.1. Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.
6.2. Lackierpistolen-spezische Sicherheitshinweise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauter Arretierschrau-
be [1-14] verwenden! Arretierschraube mit Original SATA Kombi-Tool
mit max. 1 Nm festziehen.
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand setzen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verändern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!

9
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Warnung! Vorsicht!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
• Gefährdung durch zu heiße Oberächen
Beim Verarbeiten heißer Materialien (Temperatur grösser als 43 °C;
109.4 °F) entsprechende Schutzkleidung tragen.
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.
6.4. Verwendung in explosionsgefährdeten Bereichen

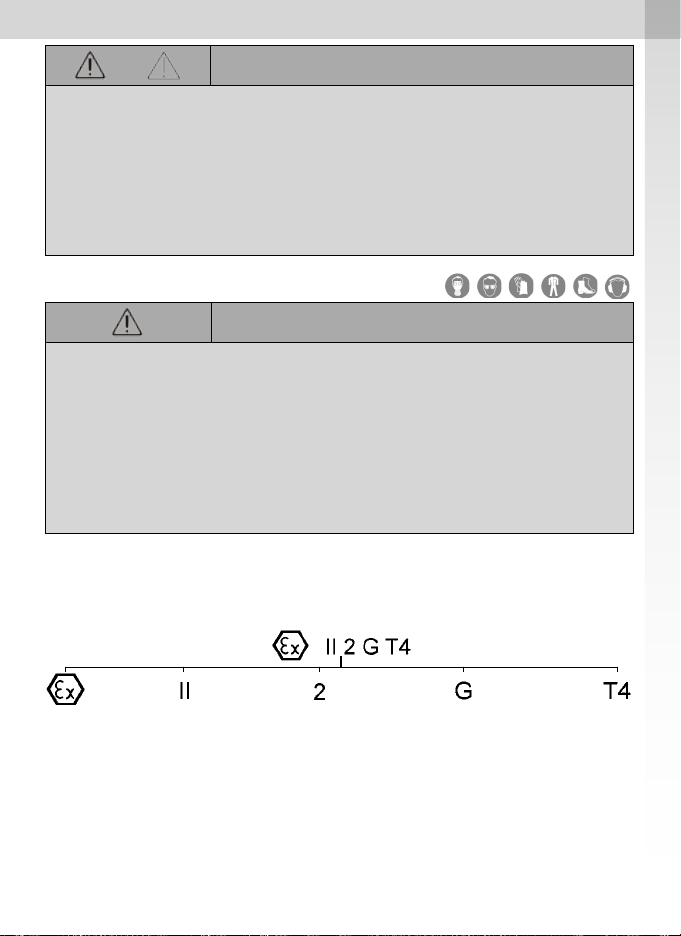

Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.

10
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 bringen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
6.4.2 Zusätzliche Hinweise bei elektronischer
Druckmesseinrichtung
Die elektronische Druckmesseinrichtung wurde einer Baumusterprüfung
unterzogen. Sie ist entwickelt, konstruiert und gefertigt in Übereinstim-
mung mit der EU-Richtlinie 2014/34/EU. Sie wurde nach Ex ia IICT4 Ga
oder Ex ia IICT4 Gb eingruppiert. Sie darf in der Ex-Zone 1 und 2 bis
60°C Umgebungstemperatur verwendet und aufbewahrt werden. Prüfstel-
le: KEMA 05 ATEX 1090 X. Weitere Zulassungen: FM Global IS CL I DIV
1 GPS ABCD T4 Ta = 60°C, IS CL I DIV 1 ZN 0 AEx ia IIC T4 Ta = 60°C
und CSA IS CLI I DIV 1, GP A, B, C, D T4, Ex ia IIC T4 Gb, CL I ZN 1
AEx ia IIC T4 Gb Tamax = 60°C, CSA_05CA1692762.
Warnung! Explosionsgefahr!
Folgende Verwendungen und Handlungen führen zum Verlust
des Explosionsschutzes und Garantieanspruchs und sind
daher verboten:
• Batteriewechsel innerhalb explosionsgefährdeter Bereiche!
• Öffnen der Frontplatte für Druckanzeige!
• Einbau einer anderen Batterie als CR 1632, Fa. Renata!
Das Wechseln der Dichtung am Batteriefach wird bei Batteriewechsel
empfohlen!

11
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss 1/4“ Aussengewinde oder passender SATA-An-
schlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• Saubere Druckluft, z. B. durch SATA lter 484, Art. Nr. 92320
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.
1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (14 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. Farbkanal mit geeigneter Reinigungsüssigkeit durchspülen [2-6],
Kapitel 8 beachten.
3. Luftdüse ausrichten: Vertikalstrahl [2-7], Horizontalstrahl [2-8].
4. Lacksieb [2-9] und Fließbecher [2-10] montieren.
5. Fließbecher befüllen (maximal 20 mm unterhalb Oberkante), mit De-
ckel [2-11] verschließen und Tropfsperre [2-12] einsetzen.
6. Anschlussnippel [2-13] an Luftanschluss anschrauben.
7. Druckluftschlauch [2-14] anschließen.
7.1. Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte ([3-1], [3-2], [3-3], [3-4]
bis [3-5]) einstellen, Abzugsbügel wieder loslassen.

12
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Hinweis!
• Bei [3-3], [3-4] und [3-5] muss der Luftmikrometer [1-13] voll geöff-
net sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] Lackierpistole mit digitaler Druckanzeige (Exakte Methode).
[3-2] SATA adam 2 (Zubehör / Exakte Methode).
[3-3] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-4] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-5] Druckmessung am Druckluftnetz (Ungenaueste Methode).
7.2. Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geö󰘯neter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
7.3. Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].
• Rundstrahl einstellen [5-2].
7.4. Lackieren
Zum Lackieren den Abzugsbügel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!

13
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Warnung! Vorsicht!
• Lackierpistole und Fließbecher vollständig entleeren, Spritzmedium
sachgerecht entsorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwenden!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Rege-
nerate oder andere aggressive Reinigungsmittel verwenden!*
• Lackierpistole nicht in Reinigungsüssigkeit tauchen!* Niemals darf
Reinigungsflüssigkeit in die Luftkanäle gelangen!
• Scheibe der elektronischen Druckanzeige nicht mit spitzen, scharfen
oder rauen Gegenständen reinigen!
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*,**
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungen von Düsen und Oberächen!**
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse
inkl. Gewinde und Fließbecher mit sauberer Druckluft trocken
blasen!*
* ansonsten Korrosionsgefahr
** ansonsten Beschädigung der Elektronik bei DIGITAL-Pistolen
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.

14
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkoppeln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
9.1. Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und [7-6]
Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2]
und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert.
Farbnadel [7-1] im Bereich der Nadeldichtung (ca. 3 cm vor der Nadelhül-
se, Farbnadelfeder) und Gewinde der Materialmengenregulierschraube
einfetten [1-11]. Daher Düsensatz stets komplett ersetzen. Nach dem
Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.2. Farbnadeldichtung ersetzen Schritte: [8-1], [8-2] und [8-3]
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farb-
nadelpackung Spritzmedium austritt. Abzugsbügel nach [8-2] ausbauen.
Nach Demontage, Farbnadel auf Beschädigung prüfen, ggf. Düsensatz
ersetzen. Beim Einbau des Abzugsbügel auf lagerichtige Position der Bü-
gelrolle [8-2] achten. Nach dem Einbau Materialdurchsatz gemäß Kapitel
7.2 einstellen.
9.3. Luftkolben, -kolbenfeder und -mikrometer er-
setzen Schritte: [9-1], [9-2] und [9-3]
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Der Austausch ist erforderlich, wenn bei nicht betätigtem Abzugsbügel
Luft an der Luftdüse oder am Luftmikrometer austritt. Nach Demontage
Luftmikrometerhülse mit SATA-Pistolenfett (Art. Nr. 48173) einfetten, mit
Luftkolben einsetzen und Arretierschraube mit Original SATA Kombi-Tool
mit max. 1 Nm festziehen. [9-1]. Nach dem Einbau Materialdurchsatz
gemäß Kapitel 7.2 einstellen.

15
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.4. Dichtung (luftseitig) ersetzen
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Schritte: [8-1], [8-2], [9-1], [9-2], [9-3], [9-4] und [9-5]
Der Austausch der selbstnachstellenden Dichtung [9-5] ist erforderlich,
wenn Luft unter dem Abzugsbügel austritt.
1. Nach Demontage Luftkolbenstange [9-4] überprüfen; ggf. reinigen
oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit
SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren,
Einbaurichtung beachten!
2. Luftmikrometerhülse ebenfalls einfetten, mit Luftkolben einsetzen und Ar-
retierschraube mit Original SATA Kombi-Tool mit max. 1 Nm festziehen.
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.5. CCS (ColorCode-System) ersetzen
Das CCS zur individuellen Kennzeichnung der Lackierpistole kann nach
[9-6] ausgetauscht werden.
9.6. Spindel der Rund-/ Breitstrahlregulierung er-
setzen Schritte: [10-1], [10-2], [10-3]
Der Austausch ist erforderlich, wenn Luft an der Regulierung austritt oder
die Regulierung nicht funktioniert.
1. Entfernen der alten Spindel
• Schraube [10-1] entfernen (Torx TX20)
• Knopf [10-2] abnehmen
• Spindel [10-3] herausdrehen mit Schlüssel (Weite 14)

16
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
• Spindelaufnahme auf Material- und Lackreste prüfen, ggf. entfernen
und mit Lösemittel reinigen
2. Einbau der neuen Spindel
• Spindel [10-3] einschrauben
• Knopf [10-2] auf Sechskant der Spindel stecken
• Arretierschraube [10-1] (Torx TX20) mit max. 1 Nm festziehen - dabei
Knopf festhalten
9.7. Batterie (DIGITAL) ersetzen [11-1] und [11-2]
Warnung! Explosionsgefahr!
• Batterie ausschließlich außerhalb explosionsgefährdeter Bereiche
wechseln!
• Sicherheitshinweise in Kapitel 6.4.2 unbedingt beachten!
• Deckplatte Digitaleinheit [11-3] nicht öffnen! Garantieanspruch
erlischt bei Zuwiederhandlung!
Die Betriebsdauer der Batterie beträgt je nach Nutzungsintensität 1 - 3
Jahre. Die Batteriekapazität wird elektronisch überwacht. Um Messfehler
auszuschließen, wird die Anzeige bei nicht ausreichender Batteriekapa-
zität abgeschaltet und die Batterie ist zu ersetzen. Je nach Anzeige und
Nutzung muss die Batterie innerhalb folgender Zeiträume ersetzt werden:
Anzeige:
Batteriesymbol 4-5 Wochen
Ausrufezeichen (blinkend) 2-3 Wochen
Anzeige „Lob“ beim Einschalten <1 Woche
Neue Batteriefachabdeckung mit vormontierter Dichtung (Art. Nr.
1057414 inklusive Batterie) handfest einschrauben und Funktion prüfen.
10. Beheben von Störungen
Störung Ursache Abhilfe
Unruhiger Spritzstrahl
(Flattern/Spucken)
oder Luftblasen im
Fließbecher
Farbdüse nicht fest
genug angezogen
Farbdüse [2-1] mit
Universalschlüssel
nachziehen

17
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Störung Ursache Abhilfe
Luftblasen im Fließ-
becher
Luftdüse lose Luftdüse [2-2] hand-
fest festschrauben
Zwischenraum zwi-
schen Luftdüse und
Farbdüse („Luftkreis“)
verschmutzt
Luftkreis reinigen, Ka-
pitel 8 beachten
Düsensatz ver-
schmutzt oder beschä-
digt
Düsensatz reinigen,
Kapitel 8. bzw. tau-
schen, Kapitel 9.1
Luftblasen im Fließ-
becher
Zu wenig Spritzmedi-
um im Fließbecher
Fließbecher [1-6]
nachfüllen
Farbnadeldichtung
defekt
Farbnadeldichtung tau-
schen, Kapitel 9.3
Spritzbild zu klein,
schräg, einseitig oder
spaltet
Bohrungen der Luftdü-
se mit Lack belegt
Luftdüse reinigen,
Kapitel 8 beachten
Farbdüsenspitze
(Farbdüsenzäpfchen)
beschädigt
Farbdüsenspitze auf
Beschädigung prüfen
ggf. Düsensatz tau-
schen, Kapitel 9.1
Rund-/Breitstrahl Re-
gulierung nicht drehbar
Regelventil
verschmutzt
Rund-/ Breitstrahl Re-
gulierung demontieren,
gangbar machen oder
komplett ersetzen,
Kapitel 9.7
Lackierpistole stellt
Luft nicht ab
Luftkolbensitz ver-
schmutzt oder Luftkol-
ben verschlissen
Luftkolbensitz reinigen
und/oder Luftkolben,
Luftkolbenpackung
aus-tauschen, Kapitel
9.4

18
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Störung Ursache Abhilfe
Korrosion am Luftdü-
sengewinde, Materi-
alkanal (Becher-An-
schluss) oder Lackier-
pistolenkörper
Reinigungs󰘱üssigkeit
(wässrig) verbleibt zu
lange in/an der Pistole
Reinigung, Kapitel
8 beachten, Pistolen-
körper austauschen
lassen
Ungeeignete Reini-
gungs󰘱üssigkeiten
Digitalanzeige schwarz Pistole zu lange in
Reinigungs󰘱üssigkeit
Reinigung, Kapitel
8 beachten, Digi-
taleinheit austauschen
lassen
Falsche Position der
Pistole in Waschma-
schine
Spritzmedium tritt hin-
ter der Farbnadeldich-
tung aus
Farbnadeldichtung
defekt oder nicht vor-
handen
Farbnadeldichtung
tauschen / einbauen,
Kapitel 9.3
Farbnadel verschmutzt
oder beschädigt
Düsensatz tauschen,
Kapitel 9.1; ggf. Farb-
nadeldichtung tau-
schen, Kapitel 9.3
Lackierpistole tropft an
der Farbdüsenspitze
(„Farbdüsenzäpfchen“)
Fremdkörper zwischen
Farbnadelspitze und
Farbdüse
Farbdüse und Farb-
nadel reinigen, Kapitel
8 beachten
Düsensatz beschädigt Düsensatz ersetzen,
Kapitel 9
11. Entsorgung
Entsorgung der vollständig entleerten Lackierpistole als Wertsto󰘯. Um
Schäden für die Umwelt zu vermeiden, Batterie und Reste des Spritz-
mediums getrennt von der Lackierpistole sachgerecht entsorgen. Die
örtlichen Vorschriften beachten!
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.

19
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL) Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal
• Nichtverwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile [13]
Pos. Art. Nr. Benennung
1 1826 Packung mit 4 Tropfsperren für 0,6 l Kunststo󰘯becher
2 49395 Schraubdeckel für 0,6 l Kunststo󰘯becher
3 27243 0,6 l QCC Schnellwechsel-Fliessbecher (Kunststo󰘯)
4 211508 Dichtring
5 140582 Packung mit 5 Dichtelementen für Farbdüse
6 86843 Luftkolbenstange
7 133942 Dichtungshalter (luftseitig)
8 211458 Bügelrollenset
9 211433 Abzugsbügelset
10 19745 Drehgelenk 1/4“ Aussengewinde x M15 x 1 für nicht
DIGITAL-Lackierpistolen
11 211409 Packung mit 4 CCS-Clips (grün, blau, rot, schwarz)
12 1057357 Rändelknopf und Schraube (je 2 Stück)
13 213025 Spindel für Rund-/Breitstrahlregulierung
14 133934 Packung mit 3 Dichtungen für Spindel Rund-/Breit-
strahlregulierung
15 211391 Packung mit 3 Arretierschrauben für 5000er Serie
Luftmikrometer
16 133991 Packung mit 3 Luftkolbenköpfen
17 211466 Luftmikrometer
18 133959 Federn-Set je 3x Farbnadel/ 3x Luftkolbenfedern

20
DE
Betriebsanleitung SATAjet X 5500 RP/HVLP (DIGITAL)
Pos. Art. Nr. Benennung
19 211474 Materialmengenregulierung mit Gegenmutter
20 15438 Farbnadeldichtung
21
3988 Einzelpaket Lacksiebe mit 10 Stück
76018 Packung mit 10 x 10 Stück Lacksieben
76026 Packung mit 50 x 10 Stück Lacksieben
22 1057414 Batterieset mit Verschlussschraube und Dichtung für
DIGITAL-Einrichtung
23 211441 Dichtungshalter mit Hülse für 5000er Serie DIGITAL
24 16162 Drehgelenk 1/4“ Aussengewinde für DIGITAL-La-
ckierpistolen
25 211516 Drehgelenk mit Dichtungshalter und Hülse für 5000er
Serie DIGITAL
1057323 Werkzeugsatz
Im Reparatur-Set (Art. Nr. 1047522) enthalten
In der Luftkolben-Service-Einheit (Art. Nr. 82552) enthalten
Im Federn-Set (Art. Nr. 133959) enthalten
Im Dichtungs-Set (Art. Nr. 136960) enthalten
16. EG Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund sei-
ner Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrach-
ten Ausführung den grundlegenden Sicherheitsanforderungen der EU-Richt-
linie 2014/34/EU einschließlich der zum Zeitpunkt der Erklärung geltenden
Änderungen entspricht und gemäß EU-Richtlinie 2014/34/EU sowie unter
Berücksichtigung der ATEX-Produktkennzeichnung in explosionsgefährde-
ten Bereichen eingesetzt werden kann.
Produktbezeichnung: ...........................................................Lackierpistole
Typbezeichnung: ............................SATAjet X 5500 RP/HVLP / DIGITAL
ATEX Kennzeichnung: ............................................ II 2 G Ex ia IIC T4 Gb
Prüfstelle: 0344
KEMA 05 ATEX 1090X
IECEx KEM 09.0075X
