Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten.....................5
3. Lieferumfang ............................6
4. Aufbau der Lackierpistole.........7
5. Bestimmungsgemäße
Verwendung .............................7
6. Sicherheitshinweise..................7
7. Inbetriebnahme ........................9
8. Reinigen der Lackierpistole....11
9. Wartung..................................12
10. Beheben von Störungen.........14
11. Entsorgung.............................16
12. Kundendienst .........................16
13. Gewährleistung / Haftung.......17
14. Ersatzteile...............................17
15. EG Konformitätserklärung......18
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Empfohlener Pistoleneingangsdruck
RP 0,5 bar - 2,5 bar
Spot Repair 0,5 bar - 2,5 bar
HVLP 0,5 bar - 2,0 bar
Compliant > 2,0 bar (Düseninnendruck > 0,7
bar)
Compliant Gesetzgebung
Lombardei/Italien < 2,5 bar (Düseninnendruck < 1,0 bar)
Spot Repair 0,5 bar - 2,0 bar
Empfohlener Spritzabstand
RP/RP SR 12 cm - 19 cm
HVLP/HVLP SR 12 cm - 15 cm
[A | DE] Betriebsanleitung | deutsch

6
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
Max. Pistoleneingangsdruck 10,0 bar
Luftverbrauch bei 2,5 bar Pistoleneingangsdruck
RP/RP SR 200 Nl/min
Luftverbrauch bei 2,0 bar Pistoleneingangsdruck
HVLP/HVLP SR 120 Nl/min
Max. Temperatur des Spritzmediums
50 °C
Gewicht | Version
ohne Becher 293 g
mit RPS-Becher 0,3 l 325 g
mit Mehrwegbecher 0,125 l 350 g
mit Alu-Mehrwegbecher 0,15 l 393 g
mit RPS-Becher 0,3 l und digita-
ler Druckmessung 367 g
Druckluftanschluss G 1/4
Füllmenge
Kunststoff-Mehrwegbecher 0,125 l
Alu-Mehrwegbecher 0,15 l
RPS-Becher 0,3 l
3. Lieferumfang
• Lackierpistole mit Düsensatz und
Fließbecher
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips
Alternative Ausführungen mit:
• Fließbecher aus Aluminium oder
Kunststoff mit unterschiedlichen
Füllvolumen

7
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-4] Lackierpistolen-Anschluss
mit QCC
[1-5] Fließbecher-Anschluss mit
QCC
[1-6] Lacksieb (nicht sichtbar)
[1-7] Fließbecher
[1-8] Fließbecher-Deckel
[1-9] Tropfsperre
[1-10] Rund-/Breitstrahlregulierung
[1-11] Schraube Materialmengen-
regulierung
[1-12] Kontermutter Materialmen-
genregulierung
[1-13] Luftmikrometer
[1-14] Arretierschraube des Luftmi-
krometers
[1-15] Luftkolben (nicht sichtbar)
[1-16] Druckluftanschluss
[1-17] ColorCode-System (CCS)
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
Farben und Lacken sowie anderer geeigneter, ießfähiger Medien (Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.
6. Sicherheitshinweise
6.1.Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.
6.2. Lackierpistolen-spezische Sicherheitshinweise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!

8
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
Warnung! Vorsicht!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauterArretierschrau-
be [1-14] verwenden!
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand setzen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verändern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.

9
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP

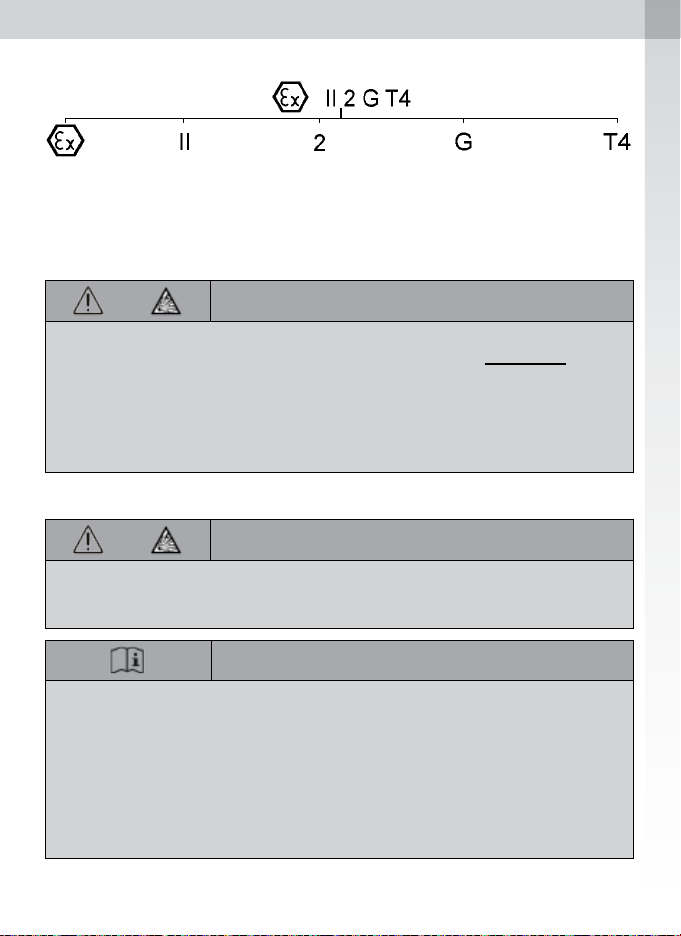

6.4. Verwendung in explosionsgefährdeten Bereichen
Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 bringen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• Saubere Druckluft, z. B. durch SATA lter 484, Art. Nr. 92320
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.

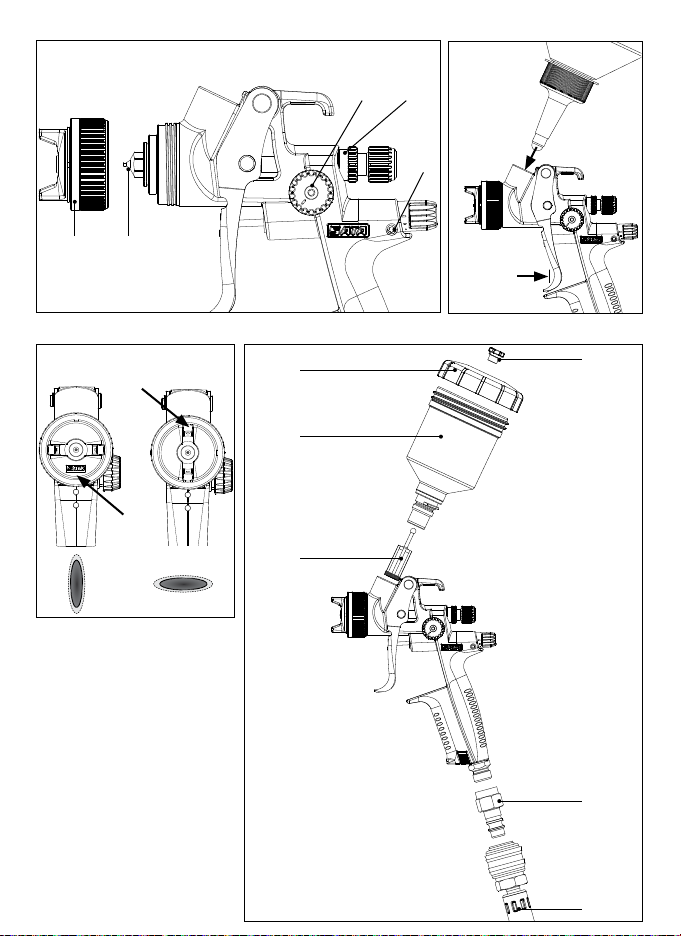

1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz

10
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (12 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. Farbkanal mit geeigneter Reinigungsüssigkeit durchspülen [2-6],
Kapitel 8 beachten.
3. Luftdüse ausrichten: Vertikalstrahl [2-7], Horizontalstrahl [2-8].
4. Lacksieb [2-9] und Fließbecher [2-10] montieren.
5. Fließbecher befüllen (maximal 20 mm unterhalb Oberkante), mit De-
ckel [2-11] verschließen und Tropfsperre [2-12] einsetzen.
6. Anschlussnippel [2-13] an Luftanschluss anschrauben.
7. Druckluftschlauch [2-14] anschließen.
7.1.Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte ([3-1], [3-2], [3-3] bis [3-
4]) einstellen, Abzugsbügel wieder loslassen.
• Bei [3-2], [3-3] und [3-4] muss der Luftmikrometer [1-13] voll geöff-
net sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] SATA adam 2 mini (Zubehör / Exakte Methode).
[3-2] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-3] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-4] Druckmessung am Druckluftnetz (Ungenaueste Methode):
Faustregel: Druck pro 10 m Druckluftschlauch (Innendurchmesser
9 mm) am Druckminderer um 0,6 bar höher als der empfohlene
Pistoleneingangsdruck einstellen.

11
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
7.2.Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
7.3.Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].
• Rundstrahl einstellen [5-2].
7.4.Lackieren
Zum Lackieren den Abzugsbügel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkoppeln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!
• Lackierpistole und Fließbecher vollständig entleeren, Spritzmedium
sachgerecht entsorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwenden!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Rege-
nerate oder andere aggressive Reinigungsmittel verwenden!*
• Lackierpistole nicht in Reinigungsüssigkeit tauchen!*
• Scheibe der elektronischen Druckanzeige nicht mit spitzen, scharfen
oder rauen Gegenständen reinigen!
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.

12
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
Warnung! Vorsicht!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungen von Düsen und Oberächen!
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse inkl.
Gewinde und Fließbecher mit sauberer Druckluft trocken blasen!*
* ansonsten Korrosionsgefahr
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.
9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkoppeln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
9.1.Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und
[7-6]
Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2]
und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert. Da-
her Düsensatz stets komplett ersetzen. Nach dem Einbau Materialdurch-
satz gemäß Kapitel 7.2 einstellen.

13
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
9.2.Luftverteilerring ersetzen Schritte: [7-1], [7-2], [7-3],
[8-1], [8-2] [8-3], [7-4], [7-5] und [7-6]
Vorsicht!
• Luftverteilerring ausschließlich mit SATA-Auszugwerkzeug entfernen.
• Keine Gewalt anwenden, um Beschädigung der Dichtächen auszu-
schließen.
Hinweis!
Nach Demontage Dichtächen in der Lackierpistole prüfen [8-2], ggf.
reinigen. Bei Beschädigung wenden Sie sich bitte an Ihren SATA Händ-
ler. Neuen Luftverteilerring anhand der Markierung [8-3] positionieren,
(Zapfen in Bohrung) und gleichmäßig einpressen. Nach dem Einbau,
Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.3. Farbnadeldichtung ersetzen Schritte: [9-1], [9-2] und [9-3]
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farbna-
delpackung Spritzmedium austritt.Abzugsbügel nach [9-2] ausbauen. Nach
Demontage, Farbnadel auf Beschädigung prüfen, ggf. Düsensatz ersetzen.
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.4.Luftkolben, -kolbenfeder und -mikrometer er-
setzen Schritte: [10-1], [10-2] und [10-3]
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Der Austausch ist erforderlich, wenn bei nicht betätigtem Abzugsbügel
Luft an der Luftdüse oder am Luftmikrometer austritt. Nach Demontage
Luftmikrometer und Feder mit SATA-Pistolenfett (Art. Nr. 48173) einfet-
ten, mit Luftkolben einsetzen und Arretierschraube einschrauben [10-1].
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!

14
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
9.5.Dichtung (luftseitig) ersetzen
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Schritte: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4], [10-5] und [10-6]
Der Austausch der selbstnachstellenden Dichtung [10-6] ist erforderlich,
wenn Luft unter dem Abzugsbügel austritt.
1. Nach Demontage Luftkolbenstange [10-4] überprüfen; ggf. reinigen
oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit
SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren,
Einbaurichtung beachten!
2. Luftmikrometer und Feder ebenfalls einfetten, mit Luftkolben einset-
zen und Arretierschraube einschrauben.
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.6.Spindel der Rund-/ Breitstrahlregulierung er-
setzen Schritte: [11-1], [11-2], [11-3]
Der Austausch ist erforderlich, wenn Luft an der Regulierung austritt oder
die Regulierung nicht funktioniert.
10. Beheben von Störungen
Störung Ursache Abhilfe
Unruhiger Spritzstrahl
(Flattern/Spucken)
oder Luftblasen im
Fließbecher
Farbdüse nicht fest
genug angezogen Farbdüse [2-1] mit Universalschlüssel
nachziehen
Luftverteilerring be-
schädigt oder ver-
schmutzt
Luftverteilerring aus-
tauschen, da dieser
bei Demontage be-
schädigt wird

15
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
Störung Ursache Abhilfe
Luftblasen im Fließ-
becher Luftdüse lose Luftdüse [2-2] hand- fest festschrauben
Zwischenraum zwi-
schen Luftdüse und
Farbdüse („Luftkreis“)
verschmutzt
Luftkreis reinigen, Ka-
pitel 8 beachten
Düsensatz ver-
schmutzt oder beschä-
digt
Düsensatz reinigen,
Kapitel 8. bzw. tau-
schen, Kapitel 9.1
Zu wenig Spritzmedi-
um im Fließbecher Fließbecher [1-6] nachfüllen
Farbnadeldichtung
defekt Farbnadeldichtung tau- schen, Kapitel 9.3
Spritzbild zu klein,
schräg, einseitig oder
spaltet
Bohrungen der Luftdü-
se mit Lack belegt Luftdüse reinigen, Kapitel 8 beachten
Farbdüsenspitze
(Farbdüsenzäpfchen)
beschädigt
Farbdüsenspitze auf
Beschädigung prüfen
ggf. Düsensatz tau-
schen, Kapitel 9.1
Keine Funktion der
Rund-/Breitstrahl
Regulierung - Regulie-
rung drehbar
Luftverteilerring nicht
lagerichtig positioniert
(Zapfen nicht in Boh-
rung) oder beschädigt
Luftverteilerring aus-
tauschen und beim
Einbau auf richtige
Positionierung achten,
Kapitel 9.2
Rund-/Breitstrahl Re-
gulierung nicht drehbar Regelventil verschmutzt Rund-/ Breitstrahl Re- gulierung demontieren,
gangbar machen oder
komplett ersetzen,
Kapitel 9.7
Lackierpistole stellt
Luft nicht ab Luftkolbensitz ver- schmutzt oder Luftkol-
ben verschlissen
Luftkolbensitz reinigen
und/oder Luftkolben,
Luftkolbenpackung
aus-tauschen, Kapitel
9.4

16
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
Störung Ursache Abhilfe
Korrosion am Luftdü-
sengewinde, Materi-
alkanal (Becher-An-
schluss) oder Lackier-
pistolenkörper
Reinigungsüssigkeit
(wässrig) verbleibt zu
lange in/an der Pistole
Reinigung, Kapitel
8 beachten, Pistolen-
körper austauschen
lassen
Ungeeignete Reini-
gungsüssigkeiten
Digitalanzeige schwarz Pistole zu lange in
Reinigungsüssigkeit Reinigung, Kapitel 8 beachten, Digi-
taleinheit austauschen
lassen
Falsche Position der
Pistole in Waschma-
schine
Spritzmedium tritt hin-
ter der Farbnadeldich-
tung aus
Farbnadeldichtung
defekt oder nicht vor-
handen
Farbnadeldichtung
tauschen / einbauen,
Kapitel 9.3
Farbnadel verschmutzt
oder beschädigt Düsensatz tauschen, Kapitel 9.1; ggf. Farb-
nadeldichtung tau-
schen, Kapitel 9.3
Lackierpistole tropft an
der Farbdüsenspitze
(„Farbdüsenzäpfchen“)
Fremdkörper zwischen
Farbnadelspitze und
Farbdüse
Farbdüse und Farb-
nadel reinigen, Kapitel
8 beachten
Düsensatz beschädigt Düsensatz ersetzen,
Kapitel 9
11. Entsorgung
Entsorgung der vollständig entleerten Lackierpistole als Wertstoff. Um
Schäden für die Umwelt zu vermeiden, Batterie und Reste des Spritz-
mediums getrennt von der Lackierpistole sachgerecht entsorgen. Die
örtlichen Vorschriften beachten!
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.

17
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal
• Nichtverwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile [13]
Art. Nr. Benennung
3988 Einzelpaket Lacksiebe mit 10 Stück
16295 25 ml Glasbecher mit Steckdeckel
53033 25 ml Glasbecher mit Blinddeckel (5x)
58164 25 ml Glasbecher mit Steckdeckel (5x)
64022 Kunststoffdeckel (3x)
76018 Packung mit 10 x 10 Stück Lacksieben
76026 Packung mit 50 x 10 Stück Lacksieben
133983 Luftanschlussstück G 1/4 - G 1/4
197418 Packung mit 4 CCS-Clips (grün, blau, rot, schwarz)
197467 Packung mit 3 Stück Luftverteilerringen
197541 0,125 l QCC Schnellwechsel-Fliessbecher (Kunststoff)
197558 Packung mit 4 Tropfsperren für 0,125 l Kunststoffbecher
198408 Luftkolbenstange
198473 Abzugsbügelset
198523 Luftmikrometer
198549 Spindel für Rund-/Breitstrahlregulierung
198572 Werkzeugsatz
198911 0,15 l QCC Alu-Mehrwegbecher
199075 Schraubdeckel für 0,125 l Kunststoffbecher
199406 Materialmengenregulierung mit Gegenmutter

18
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP
Art. Nr. Benennung
199414 Farbnadeldichtung und Luftkolbenstangendichtung
199430 Packung mit 3 Arretierschrauben für Luftmikrometer
199448 Packung mit 3 Luftkolbenköpfen
199455 Packung mit 5 Dichtelementen für Farbdüse
199463 Bügelrollenset
199471 Packung mit 3 Dichtungen für Spindel Rund-/Breitstrahlregu-
lierung
201467 Federn-Set je 3x Farbnadel/ 3x Luftkolbenfedern
200162 Rändelknopf und Schraube (je 2 Stück)
200220 Steckbecheranschluß
200238 25 ml Glasbecher mit Steckdeckel (5x) und QCC Steckan-
schluß (1x)
200907 Dichtring für Luftdüse (5x)
Im Reparatur-Set (Art. Nr. 198614) enthalten
In der Luftkolben-Service-Einheit (Art. Nr. 199422) enthalten
Im Dichtungs-Set (Art. Nr. 200246) enthalten
15. EG Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr
gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der
EU-Richtlinie 2014/34/EU einschließlich der zum Zeitpunkt der Erklärung
geltenden Änderungen entspricht und gemäß EU-Richtlinie 2014/34/EU
in explosionsgefährdeten Bereichen (ATEX), Anhang X, B eingesetzt wer-
den kann.
Produktbezeichnung:...........................................Lackierpistole
Typbezeichnung:..........................SATAminijet 4400 B RP/HVLP
ATEX Kennzeichnung:................................................. II 2 G T4
Einschlägige EG-Richtlinien:
• EG Maschinenrichtlinie 2006/42/EG
• EU-Richtlinie 2014/34/EU Geräte und Schutzsysteme zur bestim-

19
DE
Betriebsanleitung SATAminijet 4400 B RP/HVLP Betriebsanleitung SATAminijet 4400 B RP/HVLP
mungsgemäßen Verwendung in explosionsgefährdeten Bereichen
Angewandte harmonisierte Normen:
• DIN EN 1127-1:2011 „Explosionsschutz Teil 1: Grundlagen und Methodik“
• DIN EN 13463-1:2009 „Nicht-elektrische Geräte für den Einsatz in explo-
sionsgefährdeten Bereichen - Teil 1: Grundlagen und Anforderungen“
• DIN EN ISO 12100:2011; „Sicherheit von Maschinen, Allgemeine Anfor-
derungen“
• DIN EN 1953:2013 „Spritz- und Sprühgeräte für Beschichtungsstoffe -
Sicherheitsanforderungen“
Angewandte nationale Normen:
• DIN 31000:2011 „Allgemeine Leitsätze für das sicherheitsgerechte
Gestalten technischer Erzeugnisse“
Die gemäß Richtlinie 2014/34/EU Anhang VIII geforderten Unterlagen
sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer
70023722 für 10 Jahre hinterlegt.
70806 Kornwestheim, den 08.06.2016
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG

419
US
Operating instructions SATAminijet 4400 B RP/HVLP Operating instructions SATAminijet 4400 B RP/HVLP
Content [Original Version: German]
1. Symbols................................419
2. Technical Data......................419
3. Scope of Delivery.................420
4. Design of the Spray Gun......421
5. Intended Use........................421
6. Safety Instructions................421
7. Use.......................................423
8. Cleaning of the Spray Gun...425
9. Maintenance.........................426
10. Troubleshooting....................429
11. Disposal................................431
12. After Sale Service.................431
13. Warranty / Liability................431
14. Spare Parts ..........................431
15. EC Declaration of
Conformity............................432
1. Symbols
Danger! Risk which will cause heavy injuries or death.
Notice! Risk which could cause damage.
Explosion risk! Warning against risk which could cause
heavy injuries or death.
Information! Useful tips and recommendations
2. Technical Data
Recommended spray gun inlet pressure
RP 7 psi - 35 psi
Spot Repair 7 psi - 35 psi
HVLP 7 psi - 29 psi
Compliant > 29 psi (air cap pressure > 10 psi)
Compliant legislation Lom-
bardy/Italy < 35 psi (air cap pressure < 15 psi)
Spot Repair 7 psi - 29 psi
Recommended spraying distance
RP/RP SR 4.7” - 7.5”
HVLP/HVLP SR 4.7” - 5.9”
Max. spray gun inlet pressure 145 psi
[US | CDN] Operating Instructions | US-english
