5
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten.....................5
3. Lieferumfang ............................6
4. Aufbau der Lackierpistole.........7
5. Bestimmungsgemäße
Verwendung .............................7
6. Sicherheitshinweise..................7
7. Inbetriebnahme ........................9
8. Reinigen der Lackierpistole....11
9. Wartung..................................12
10. Beheben von Störungen.........14
11. Entsorgung.............................16
12. Kundendienst .........................16
13. Gewährleistung / Haftung.......16
14. Ersatzteile...............................17
15. EG Konformitätserklärung......18
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren Ver-
letzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode oder
zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Empfohlener Spritzabstand
RP 18 cm - 23 cm
HVLP 13 cm - 17 cm
HVLP Lombardei/Italien 13 cm - 21 cm
Polyester 18 cm - 23 cm
Empfohlener Pistoleneingangsdruck
RP 1,5 bar - 2,0 bar
Spot Repair 0,5 bar - 1,5 bar
HVLP 2,0 bar
Compliant > 2,0 bar (Düseninnendruck > 0,7
bar)
Compliant Gesetzgebung
Lombardei/Italien < 2,5 bar (Düseninnendruck < 1,0 bar)
[A | DE] Betriebsanleitung | deutsch

6
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Empfohlener Pistoleneingangsdruck
Polyester 1,5 bar - 2,0 bar
Max. Pistoleneingangsdruck 10,0 bar
Luftverbrauch bei 2,0 bar Pistoleneingangsdruck
RP 290 Nl/min
HVLP 350 Nl/min
Polyester 245 Nl/min
Max. Temperatur des Spritzmediums
50 °C
Gewicht
SATAjet 100 B F RP/HVLP 601 g 610 g
478 g
SATAjet 100 B P 612 g 621 g
489 g
Druckluftanschluss G 1/4
Füllmenge Fließbecher (Kunststoff)
600 ml
3. Lieferumfang
• Lackierpistole mit Düsensatz und
Fließbecher RP/ HVLP/ P
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips
Alternative Ausführungen mit:
• Fließbecher aus Aluminium oder
Kunststoff mit unterschiedlichen
Füllvolumen

7
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-4] Lackierpistolen-Anschluss
mit QCC
[1-5] Fließbecher-Anschluss mit
QCC
[1-6] Lacksieb (nicht sichtbar)
[1-7] Fließbecher
[1-8] Fließbecher-Deckel
[1-9] Tropfsperre
[1-10] Rund-/Breitstrahlregulierung
[1-11] Schraube Materialmengen-
regulierung
[1-12] Kontermutter Materialmen-
genregulierung
[1-13] Luftmikrometer
[1-14] Arretierschraube des Luftmi-
krometers
[1-15] Luftkolben (nicht sichtbar)
[1-16] Druckluftanschluss
[1-17] ColorCode-System (CCS)
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
Farben und Lacken sowie anderer geeigneter, ießfähiger Medien (Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.
6. Sicherheitshinweise
6.1.Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.
6.2. Lackierpistolen-spezische Sicherheitshinweise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!

8
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Warnung! Vorsicht!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauterArretierschrau-
be [1-14] verwenden!
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand setzen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verändern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.

9
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P

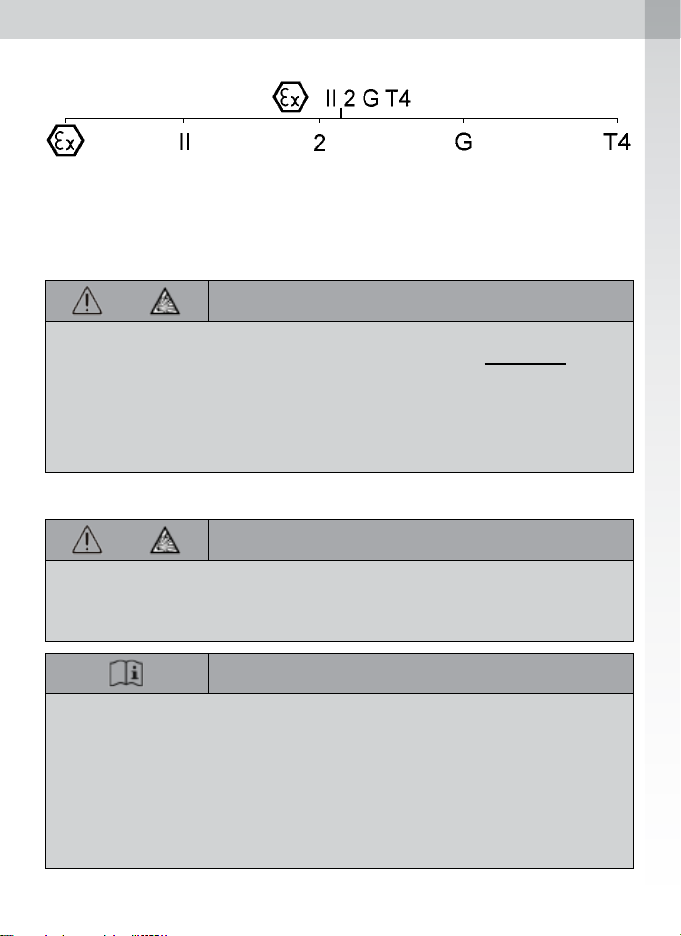

6.4. Verwendung in explosionsgefährdeten Bereichen
Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 bringen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• Saubere Druckluft, z. B. durch SATA lter 100, Art. Nr. 148247
ausserhalb der Lackierkabine oder SATA lter 484, Art. Nr. 92320
innerhalb der Lackierkabine

10
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Hinweis!
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.

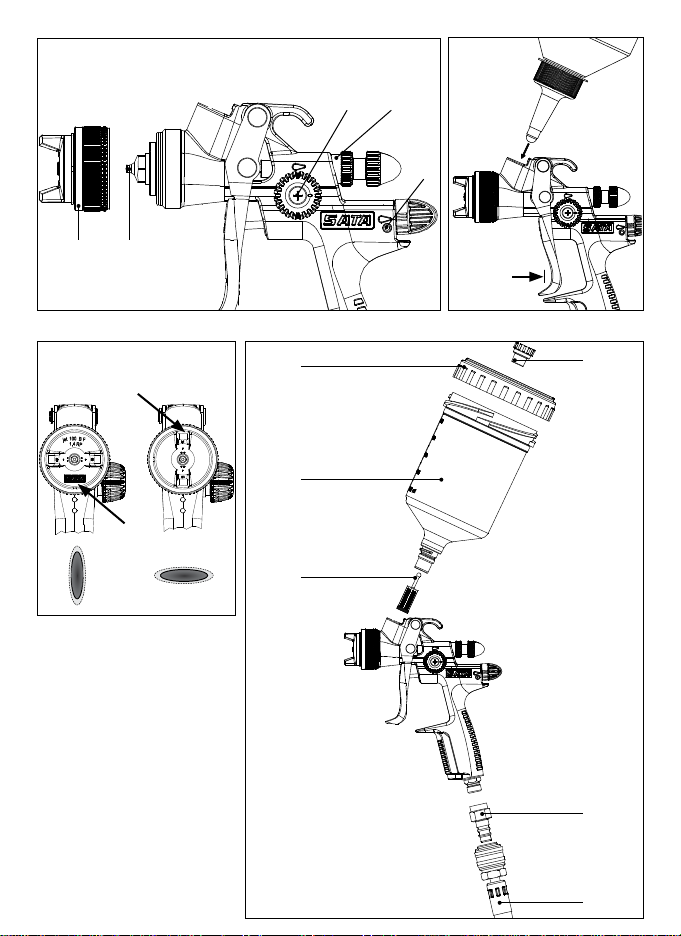

1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (14 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. Farbkanal mit geeigneter Reinigungsüssigkeit durchspülen [2-6],
Kapitel 8 beachten.
3. Luftdüse ausrichten: Vertikalstrahl [2-7], Horizontalstrahl [2-8].
4. Lacksieb [2-9] und Fließbecher [2-10] montieren.
5. Fließbecher befüllen (maximal 20 mm unterhalb Oberkante), mit De-
ckel [2-11] verschließen und Tropfsperre [2-12] einsetzen.
6. Anschlussnippel [2-13] (nicht im Lieferumfang enthalten) an Luftan-
schluss anschrauben.
7. Druckluftschlauch [2-14] anschließen.
7.1.Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte [3-1], [3-2], [3-3] bis [3-
4] einstellen, Abzugsbügel wieder loslassen.
• Bei [3-2], [3-3] und [3-4] muss der Luftmikrometer [1-13] voll geöff-
net sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] SATA adam 2 (Zubehör / Exakte Methode).
[3-2] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-3] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-4] Druckmessung am Druckluftnetz (Ungenaueste Methode):
Faustregel: Druck pro 10 m Druckluftschlauch (Innendurchmesser
9 mm) am Druckminderer um 0,6 bar höher als der empfohlene
Pistoleneingangsdruck einstellen.

11
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
7.2.Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
7.3.Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].
• Rundstrahl einstellen [5-2].
7.4.Lackieren
Zum Lackieren den Abzugsbügel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkoppeln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!
• Lackierpistole und Fließbecher vollständig entleeren, Spritzmedium
sachgerecht entsorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwenden!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Rege-
nerate oder andere aggressive Reinigungsmittel verwenden!*
• Lackierpistole nicht in Reinigungsüssigkeit tauchen!*
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!

12
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Warnung! Vorsicht!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungen von Düsen und Oberächen!
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse
inkl. Gewinde und Fließbecher mit sauberer Druckluft trocken
blasen!*
* ansonsten Korrosionsgefahr
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.
9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
9.1. Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und [7-6]
Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2]
und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert. Da-
her Düsensatz stets komplett ersetzen. Nach dem Einbau Materialdurch-
satz gemäß Kapitel 7.2 einstellen.

13
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
9.2.Luftverteilerring ersetzen Schritte: [7-1], [7-2], [7-3],
[8-1], [8-2] [8-3], [7-4], [7-5] und [7-6]
Vorsicht!
• Luftverteilerring ausschließlich mit SATA-Auszugwerkzeug entfernen.
• Keine Gewalt anwenden, um Beschädigung der Dichtächen auszu-
schließen.
Hinweis!
Nach Demontage Dichtächen in der Lackierpistole prüfen [8-2], ggf.
reinigen. Bei Beschädigung wenden Sie sich bitte an Ihren SATA Händ-
ler. Neuen Luftverteilerring anhand der 12h-Markierung [8-3] positio-
nieren, (Zapfen in Bohrung) und gleichmäßig einpressen. Nach dem
Einbau, Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.3. Farbnadeldichtung ersetzen Schritte: [9-1], [9-2] und [9-3]
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farb-
nadelpackung Spritzmedium austritt. Abzugsbügel nach [9-2] ausbauen.
Nach Demontage, Farbnadel auf Beschädigung prüfen, ggf. Düsensatz er-
setzen. Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.4.Luftkolben, -kolbenfeder und -mikrometer er-
setzen Schritte: [10-1], [10-2] und [10-3]
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Der Austausch ist erforderlich, wenn bei nicht betätigtem Abzugsbügel
Luft an der Luftdüse oder am Luftmikrometer austritt. Nach Demontage
Luftmikrometer und Feder mit SATA-Pistolenfett (Art. Nr. 48173) einfet-
ten, mit Luftkolben einsetzen und Arretierschraube einschrauben [10-1].
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!

14
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
9.5.Dichtung (luftseitig) ersetzen
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Schritte: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] und [10-5]
Der Austausch der selbstnachstellenden Dichtung [10-5] ist erforderlich,
wenn Luft unter dem Abzugsbügel austritt.
1. Nach Demontage Luftkolbenstange [10-4] überprüfen; ggf. reinigen
oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit
SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren,
Einbaurichtung beachten!
2. Luftmikrometer und Feder ebenfalls einfetten, mit Luftkolben einset-
zen und Arretierschraube einschrauben.
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.6.Spindel der Rund-/ Breitstrahlregulierung er-
setzen Schritte: [11-1], [11-2], [11-3] [11-4]
Der Austausch ist erforderlich, wenn Luft an der Regulierung austritt oder
die Regulierung nicht funktioniert. Nach Demontage Einbaugewinde der
Spindel mit Dichtmittel benetzen z. B. Loctite 242 [11-4].
10. Beheben von Störungen
Störung Ursache Abhilfe
Unruhiger Spritzstrahl
(Flattern/Spucken)
oder Luftblasen im
Fließbecher
Farbdüse nicht fest
genug angezogen Farbdüse [2-1] mit Universalschlüssel
nachziehen
Luftverteilerring be-
schädigt oder ver-
schmutzt
Luftverteilerring aus-
tauschen, da dieser
bei Demontage be-
schädigt wird

15
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Störung Ursache Abhilfe
Luftblasen im Fließ-
becher Luftdüse lose Luftdüse [2-2] hand- fest festschrauben
Zwischenraum zwi-
schen Luftdüse und
Farbdüse („Luftkreis“)
verschmutzt
Luftkreis reinigen, Ka-
pitel 8 beachten
Düsensatz ver-
schmutzt oder beschä-
digt
Düsensatz reinigen,
Kapitel 8. bzw. tau-
schen, Kapitel 9.1
Zu wenig Spritzmedi-
um im Fließbecher Fließbecher [1-6] nachfüllen
Farbnadeldichtung
defekt Farbnadeldichtung tau- schen, Kapitel 9.3
Spritzbild zu klein,
schräg, einseitig oder
spaltet
Bohrungen der Luftdü-
se mit Lack belegt Luftdüse reinigen, Kapitel 8 beachten
Farbdüsenspitze
(Farbdüsenzäpfchen)
beschädigt
Farbdüsenspitze auf
Beschädigung prüfen
ggf. Düsensatz tau-
schen, Kapitel 9.1
Keine Funktion der
Rund-/Breitstrahl
Regulierung - Regulie-
rung drehbar
Luftverteilerring nicht
lagerichtig positioniert
(Zapfen nicht in Boh-
rung) oder beschädigt
Luftverteilerring aus-
tauschen und beim
Einbau auf richtige
Positionierung achten,
Kapitel 9.2
Rund-/Breitstrahl Re-
gulierung nicht drehbar Regulierung wurde gegen Uhrzeigersinn
zu stark in die Begren-
zung gedreht; Spindel
im Gewinde der Pistole
lose
Regulierung mit Uni-
versalschlüssel aus-
schrauben; gangbar
machen oder komplett
tauschen, Kapitel 9.6
Lackierpistole stellt
Luft nicht ab Luftkolbensitz ver- schmutzt oder Luftkol-
ben verschlissen
Luftkolbensitz reinigen
und/oder Luftkolben,
Luftkolbenpackung
aus-tauschen, Kapitel
9.4

16
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Störung Ursache Abhilfe
Korrosion am Luftdü-
sengewinde, Materi-
alkanal (Becher-An-
schluss) oder Lackier-
pistolenkörper
Reinigungsüssigkeit
(wässrig) verbleibt zu
lange in/an der Pistole
Reinigung, Kapitel
8 beachten, Pistolen-
körper austauschen
lassen
Ungeeignete Reini-
gungsüssigkeiten
Spritzmedium tritt hin-
ter der Farbnadeldich-
tung aus
Farbnadeldichtung
defekt oder nicht vor-
handen
Farbnadeldichtung
tauschen / einbauen,
Kapitel 9.3
Farbnadel verschmutzt
oder beschädigt Düsensatz tauschen, Kapitel 9.1; ggf. Farb-
nadeldichtung tau-
schen, Kapitel 9.3
Lackierpistole tropft an
der Farbdüsenspitze
(„Farbdüsenzäpfchen“)
Fremdkörper zwischen
Farbnadelspitze und
Farbdüse
Farbdüse und Farb-
nadel reinigen, Kapitel
8 beachten
Düsensatz beschädigt Düsensatz ersetzen,
Kapitel 9
11. Entsorgung
Entsorgung der vollständig entleerten Lackierpistole als Wertstoff. Um
Schäden für die Umwelt zu vermeiden, Batterie und Reste des Spritz-
mediums getrennt von der Lackierpistole sachgerecht entsorgen. Die
örtlichen Vorschriften beachten!
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal

17
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
• Nichtverwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile [12]
Art. Nr. Benennung
1826 Packung mit 4 Tropfsperren für 0,6 l Kunststoffbecher
3988 Einzelpaket Lacksiebe mit 10 Stück
6395 Packung mit 4 CCS-Clips (grün, blau, rot, schwarz)
9050 Werkzeugsatz (bestehend aus:Ausziehwerkzeug für Luftver-
teilerring, Lacksieb, Reinigungsbürste, Innensechskantschlüs-
sel mit den Schlüsselweiten 2 und 4 und Universalschlüssel)
15438 Farbnadeldichtung
27243 0,6 l QCC Schnellwechsel-Fliessbecher (Kunststoff)
49395 Schraubdeckel für 0,6 l Kunststoffbecher
76018 Packung mit 10 x 10 Stück Lacksieben
76026 Packung mit 50 x 10 Stück Lacksieben
89771 Spindel für Rund-/Breitstrahlregulierung
91959 Luftkolbenstange
130492 Abzugsbügelset SATAjet 100
133926 Bügelrollenset
133934 Packung mit 3 Dichtungen für Spindel Rund-/Breitstrahlregu-
lierung
133942 Dichtungshalter (luftseitig)
133959 Federn-Set je 3x Farbnadel/ 3x Luftkolbenfedern
133967 Packung mit 3 Arretierschrauben für SATA Luftmikrometer
133983 Luftanschluss
133991 Packung mit 3 Luftkolbenköpfen
139188 Materialmengenregulierung mit Gegenmutter
139964 Luftmikrometer (nur bei Ausführung SATAjet 100 BF RP/
HVLP)
140574 Rändelknopf und Schraube (je 1 Stück)

18
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
Art. Nr. Benennung
140582 Packung mit 5 Dichtelementen für Farbdüse
143230 Packung mit 3 Stück Luftverteilerringen
Nur bei Ausführung SATAjet 100 B P
25874 O-Ring 9 x 1,5
78154 Abschlußkappe
Im Reparatur-Set (Art. Nr. 130542) enthalten
In der Luftkolben-Service-Einheit (Art. Nr. 92759) enthalten
Im Dichtungs-Set (Art. Nr. 183780) enthalten
15. EG Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr
gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der
EU-Richtlinie 2014/34/EU einschließlich der zum Zeitpunkt der Erklärung
geltenden Änderungen entspricht und gemäß EU-Richtlinie 2014/34/EU
in explosionsgefährdeten Bereichen (ATEX), Anhang X, B eingesetzt wer-
den kann.
Produktbezeichnung:...........................................Lackierpistole
Typbezeichnung:.................................................SATAjet 100 B
ATEX Kennzeichnung:................................................. II 2 G T4
Einschlägige EG-Richtlinien:
• EG Maschinenrichtlinie 2006/42/EG
• EU-Richtlinie 2014/34/EU Geräte und Schutzsysteme zur bestim-
mungsgemäßen Verwendung in explosionsgefährdeten Bereichen
Angewandte harmonisierte Normen:
• DIN EN 1127-1:2011 „Explosionsschutz Teil 1: Grundlagen und Methodik“
• DIN EN 13463-1:2009 „Nicht-elektrische Geräte für den Einsatz in ex-
plosionsgefährdeten Bereichen - Teil 1: Grundlagen und Anforderungen“
• DIN EN ISO 12100:2011; „Sicherheit von Maschinen, Allgemeine Anfor-
derungen“

19
DE
Betriebsanleitung SATAjet 100 B F RP/HVLP, B P Betriebsanleitung SATAjet 100 B F RP/HVLP, B P
• DIN EN 1953:2013 „Spritz- und Sprühgeräte für Beschichtungsstoffe -
Sicherheitsanforderungen“
Angewandte nationale Normen:
• DIN 31000:2011 „Allgemeine Leitsätze für das sicherheitsgerechte
Gestalten technischer Erzeugnisse“
Die gemäß Richtlinie 2014/34/EU Anhang VIII geforderten Unterlagen
sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer
70023722 für 10 Jahre hinterlegt.
70806 Kornwestheim, den 08.06.2016
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG

417
US
Operating Instructions SATAjet 100 B F RP/HVLP, B P Operating Instructions SATAjet 100 B F RP/HVLP, B P
Content [Original Version: German]
1. Symbols................................417
2. Technical Data......................417
3. Scope of Delivery.................418
4. Design of the Spray Gun......419
5. Intended Use........................419
6. Safety Instructions................419
7. Use.......................................421
8. Cleaning of the Spray Gun...423
9. Maintenance.........................424
10. Troubleshooting....................427
11. Disposal................................428
12. After Sale Service.................429
13. Warranty / Liability................429
14. Spare Parts ..........................429
15. EC Declaration of
Conformity............................430

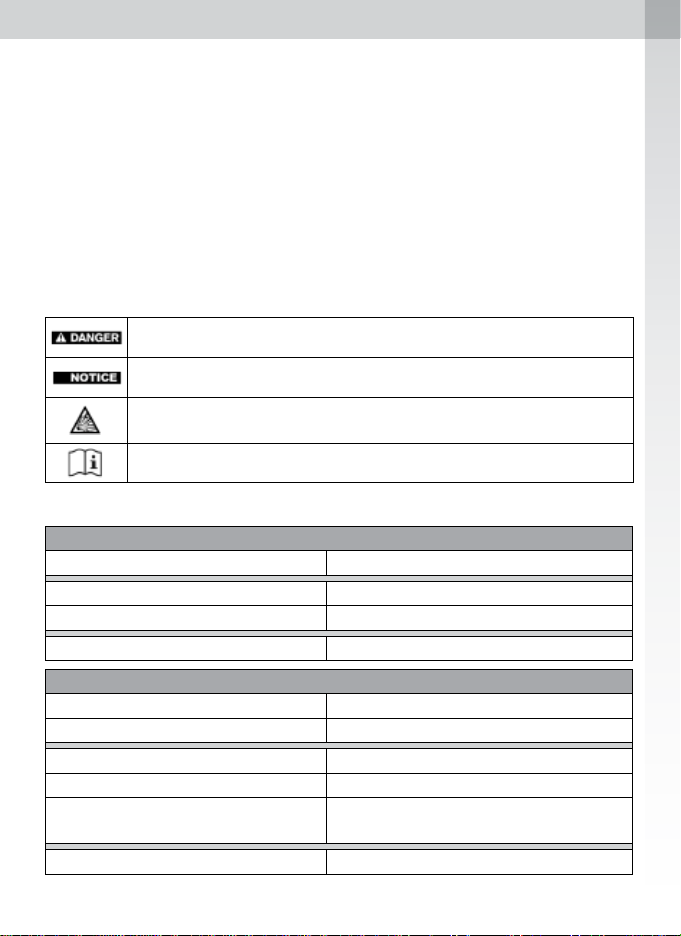

1. Symbols
Danger! Risk which will cause heavy injuries or death.
Notice! Risk which could cause damage.
Explosion risk! Warning against risk which could cause
heavy injuries or death.
Information! Useful tips and recommendations
2. Technical Data
Recommended spraying distance
RP 7.1” - 9.1”
HVLP 5.1” - 6.7”
HVLP Lombardy/Italy 5.1” - 8.3”
polyester 7.1” - 9.1”
Recommended spray gun inlet pressure
RP 22 psi - 29 psi
Spot Repair 7 psi - 22 psi
HVLP 29 psi
Compliant > 29 psi (air cap pressure > 10 psi)
Compliant legislation Lom-
bardy/Italy < 35 psi (air cap pressure < 15 psi)
polyester 22 psi - 29 psi
[US | CDN] Operating Instructions | US-english

418
US
Operating Instructions SATAjet 100 B F RP/HVLP, B P

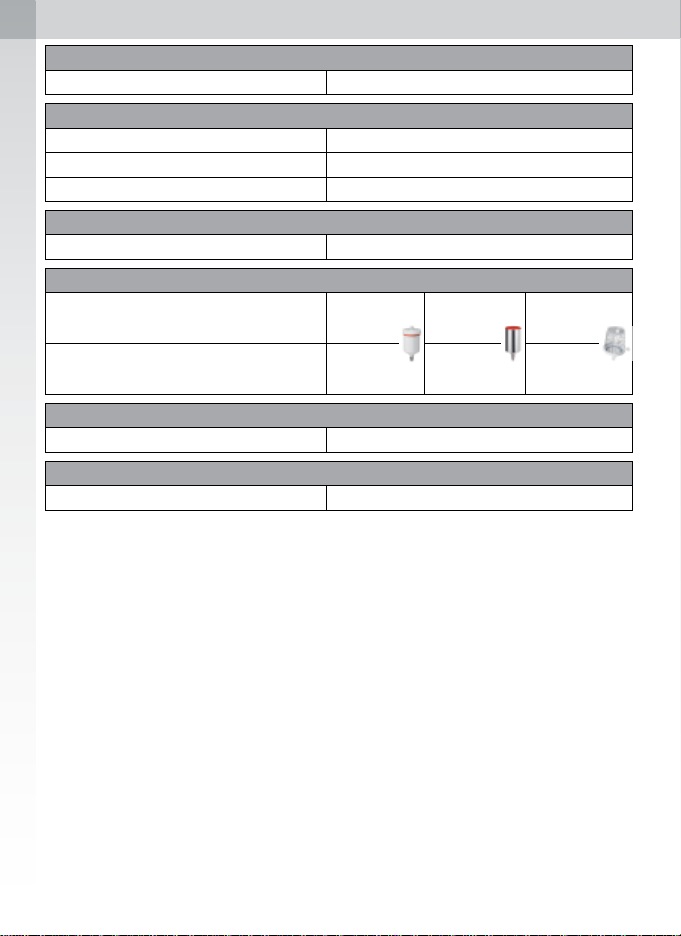

Max. spray gun inlet pressure 145 psi
Air consumption at 29 psi spray gun inlet pressure
RP 10.2 cfm
HVLP 12.4 cfm
polyester 8.7 cfm
Max. material temperature 122 °F
Weight
SATAjet 100 B F RP/HVLP 21.2
oz. 21.5
oz. 16.9
oz.
SATAjet 100 B P 21.6
oz. 21.9
oz.
17.2
oz.
Compressed air connection G 1/4
Capacity of PVC gravity flow cup
600 ml
3. Scope of Delivery
• Paint spray gun with nozzle set
and gravity ow cup RP/ HVLP/ P
• Operating Instructions
• Tool kit
• CCS clips
Alternative versions with:
• Gravity ow cups made of PVC or
aluminum with different capacities
