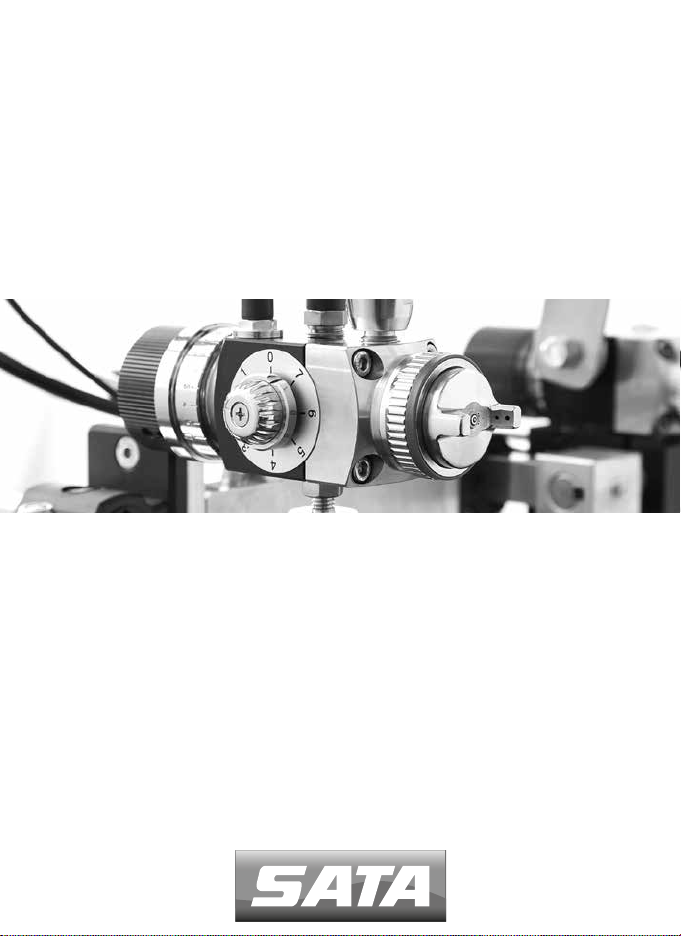

SATA SATAjet 2000 LAB HVLP User manual

SATAjet 2000 LAB™ HVLP
SATAjet 3000 LAB™ RP®/HVLP
SATAjet 4000 LAB™ RP®/HVLP
SATAjet 5000 LAB™ RP®/HVLP
SATAminijet 3000 LAB™ HVLP
SATAjet LAB™ MSB
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití |
Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instruc-
ciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας
| Üzemeltetési utasítás | Istruzione d'uso | Naudojimo instrukcija |
Lietošanas instrukcija | Gebruikershandleiding | Bruksveiledning |
Instrukcja obsługi | Instruçõesde funcionamento | Manual de utilizare |
Руководство по эксплуатации | Bruksanvisning | Navodilo za obrato-
vanje | Návod na použitie | Kullanım talimatı

Index
[A | DE] Betriebsanleitung | deutsch....................................................... 5

3
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
Inhaltsverzeichnis
[Originalfassung: Deutsch]
1. Allgemeine Informationen.........3
2. Sicherheitshinweise..................5
3. Bestimmungsgemäße
Verwendung .............................6
4. Technische Daten.....................7
5. Lieferumfang ............................7
6. Aufbau......................................7
7. Beschreibung ...........................8
8. Montage ...................................8
9. Betrieb.......................................9
10. Wartung und Instandhaltung ...12
11. PegeundLagerung...............19
12. Störungen................................20
13. Kundendienst und Ersatztei-
le..............................................22
14. EG Konformitätserklärung.......22
1. Allgemeine Informationen
1.1. Einleitung
Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb der
Automatikpistole. Ebenso werden Montage, Bedienung, P󰘱ege, Wartung,
Reinigung, Warn- und Fehlermeldung sowie Störungsbehebung beschrie-
ben.
Zuerst lesen!
Vor Montage und Inbetriebnahme der Automatikpistole diese Betriebs-
anleitung vollständig und sorgfältig durchlesen. Die Sicherheits- und
Gefahrenhinweise beachten!
Diese Betriebsanleitung immer bei der Automatikpistole oder an einer
jederzeit für jedermann zugänglichen Stelle aufbewahren!
1.2. Zielgruppe
Diese Betriebsanleitung ist für geschultes Personal zur Anwendung bei automati-
schen Beschichtungsaufgaben in Laborbereichen bestimmt.
1.3. Warnhinweise in dieser
Betriebsanleitung
Explosionsgefahr!
Dieser Hinweis kennzeichnet eine Gefährdung mit hohem Risiko, die
unmittelbar Tod oder schwere Körperverletzung zur Folge haben wird,
wenn sie nicht vermieden wird.
→ Dieser Pfeil weist Sie auf die entsprechende Vorsichtsmaßnahme hin,
um die Gefährdung abzuwenden.
[DE | A] Betriebsanleitung | deutsch

4
DE
Betriebsanleitung SATA Automatikpistole LAB
Warnung!
Dieser Hinweis kennzeichnet eine Gefährdung mit mittlerem Risiko, die
möglicherweise Tod oder schwere Körperverletzung zur Folge haben
kann, wenn sie nicht vermieden wird.
→ Dieser Pfeil weist Sie auf die entsprechende Vorsichtsmaßnahme hin,
um die Gefährdung abzuwenden.
Vorsicht!
Dieser Hinweis kennzeichnet eine Gefährdung mit geringem Risiko, die
leichte oder mittlere Körperverletzung oder Sachschaden zur Folge ha-
ben kann, wenn sie nicht vermieden wird.
→ Dieser Pfeil weist Sie auf die entsprechende Vorsichtsmaßnahme hin,
um die Gefährdung abzuwenden.
Hinweis!
Dieser Hinweis gibt Ihnen Anwendungsempfehlungen und hilfreiche
Tipps für Bedienung, Betrieb, Wartung und Reparatur.
1.4. Unfallverhütung
Grundsätzlich sind die allgemeinen sowie die landesspezi󰘰schen Unfall-
verhütungsvorschriften und die entsprechenden Werkstatt- und Betriebs-
schutzanweisungen einzuhalten.
1.5. Ersatz-, Zubehör- und Verschleißteile
Grundsätzlich sind nur Original Ersatz-, Zubehör- und Verschleißteile von
SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden,
sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver-
wendung nicht freigegebener Ersatz-, Zubehör- und Verschleißteile ent-
standen sind, übernimmt SATA keinerlei Haftung.

5
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
1.6. Gewährleistung und Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet nicht bei
■Nichtbeachtung der Betriebsanleitung.
■Einsatz von nicht ausgebildetem Personal.
■Nicht bestimmungsgemäßer Verwendung des Produkts.
■Nichtverwendung der persönlichen Schutzausrüstung.
■Nichtverwendung von Original Zubehör- und Ersatzteilen.
■Eigenmächtigen Umbauten oder technischen Veränderungen.
■Natürlicher Abnutzung/Verschleiß.
■Gebrauchsuntypischer Schlagbelastung.
■Unzulässigen Montage- und Demontagearbeiten.
2. Sicherheitshinweise
Sämtliche nachstehend aufgeführten Hinweise lesen und einhalten. Nicht-
einhaltung oder fehlerhafte Einhaltung können zu Funktionsstörungen
führen oder schwere Verletzungen verursachen.
Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Umwelt-
schutzvorschriften einhalten!
2.1. Anforderungen an das Personal
Die Automatikpistole darf nur von Fachkräften und eingewiesenem Per-
sonal verwendet werden, die diese Betriebsanleitung vollständig gelesen
und verstanden haben.
2.2. Persönliche Schutzausrüstung (PSA)
Bei der Verwendung, Wartung und P󰘱ege der Automatikpistole können
Dämpfe austreten. Während der Verwendung kann der Schalldruckpegel
85 dB(A) überschreiten.
■Bei Verwendung, Wartung und Reinigung immer zugelassene Schutzaus-
rüstung tragen. Die persönliche Schutzausrüstung besteht aus Atemschutz,
Augenschutz, Schutzanzug, Schutzhandschuhe und Arbeitsschuhen. Bei Bedarf
zusätzlich einen Gehörschutz tragen.

6
DE
Betriebsanleitung SATA Automatikpistole LAB
2.3. Verwendung in explosionsgefährdeten Berei-
chen
Explosionsgefahr!
Unsachgemäße Verwendung der Automatikpistole kann zum Verlust
des Explosionsschutzes führen.
→ Automatikpistole nicht in explosionsgefährdete Bereiche der Ex-Zone
0 bringen.
→ Keine auf halogenierten Kohlenwassersto󰘯en basierenden Lösungs-
und Reinigungsmittel verwenden.
Die Automatikpistole ist zur Verwendung und Aufbewahrung in explosi-
onsgefährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.
Bereichscode: Ex II 2 G T4.
2.4. Sicherheitshinweise
■Vor jedem Gebrauch Funktions- und Dichtheitstest mit Automatikpistole durch-
führen.
■Automatikpistole niemals auf Lebewesen richten.
■Automatikpistole niemals in beschädigtem oder unvollständigem Zustand ver-
wenden.
■Automatikpistole bei Beschädigungen sofort außer Betrieb setzen und von
Druckluftnetz und Materialversorgung trennen.
■Sicherheitsvorschriften einhalten.
■Unfallverhütungsvorschriften BGR 500 einhalten.
3. Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
Die Automatikpistole ist zum Auftragen von Farben und Lacken sowie
anderer geeigneter, 󰘱ießfähiger Materialien in Kleinmengen für Prüfaufga-
ben auf geeignete Substrate vorgesehen.
Nichtbestimmungsgemäße Verwendung
Nichtbestimmungsgemäße Verwendung ist der Einsatz der Automatikpis-
tole in Verbindung mit Lebensmitteln oder zum Auftragen von ungeeigne-
ten Materialien, wie zum Beispiel Säuren oder Laugen.

7
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
4. Technische Daten
Technische Daten und Abmessungen siehe beigelegtes Technisches
Datenblatt.
5. Lieferumfang
■Automatikpistole mit ausgewähltem Düsensatz
■Befestigungsbolzen
■Werkzeugsatz
■Kunststoff Fliessbecher 0,6 L
■Spritzbild mit Prüfprotokoll
6. Aufbau
Automatikpistole
[1-1] Befestigungsbolzen (montiert in Befestigungsgewinde)
[1-2] Materialmengenregulierung
[1-3] Skalenring Materialmengenregulierung
[1-4] Kontrollbohrung Materialmengenregulierung
[1-5] Skalenscheibe Breitstrahlregulierung
[1-6] Breitstrahlregulierung
[1-7] Düsensatz
[1-8] Düsenkopf
[1-9] Pistolenkörper (Steuerteil)
[1-10] Feststellschraube Skalenring
[1-11] Steuerluftanschluss
[1-12] Spritzluftanschluss
[1-13] Skala Materialmengenregulierung am Pistolenkörper
[1-14] RundstrahlregulierungaufIdealwertxiert,nichtregulierbar
[1-15] Anschlussstück Fliessbecher
[1-16] Kontrollbohrung Pistolenkörper
[1-17] Fliessbecher
[1-18] Schraubdeckel
[1-19] Deckelstöpsel
Werkzeugsatz
[2-1] Ausziehwerkzeug
[2-2] Reinigungsbürste
[2-3] Steckschlüssel (Schlüsselweite 7)
[2-4] Inbusschlüssel (Schlüsselweite 4)
[2-5] Universalschlüssel

8
DE
Betriebsanleitung SATA Automatikpistole LAB
7. Beschreibung
Die Automatikpistole besteht aus den Hauptbauteilen Düsenkopf und
Pistolenkörper.
Düsenkopf
■Düsenkopf [1-8] (in 90°-Schritten drehbar)
■Luftdüse (in 45°-Schritten positionierbar, bei SATAminijet stufenlos positionier-
bar)
■Farbdüse
■Anschlussstück Fliessbecher [1-15]
Pistolenkörper
■Pistolenkörper [1-9]
■Rundstrahlregulierung [1-14]aufIdealwertxiert,nichtregulierbar
■Breitstrahlregulierung [1-6] mit Skalen-scheibe [1-5]
■Materialmengenregulierung [1-2] mit Skala am Pistolenkörper [1-13] und Ska-
lenring [1-3]
■Befestigungsbolzen [1-1]
■Steuerluftanschluss [1-11]
■Spritzluftanschluss [1-12]
8. Montage
Vorsicht!
Lockere Schrauben können zu Beschädigungen der Bauteile oder zu
Funktionsstörungen führen.
→ Alle Schrauben von Hand anziehen und auf festen Sitz prüfen.
Vorsicht!
Alle Automatikpistolen haben eine integrierte Vor-/Nachluftsteuerung.
Die Automatikpistole wird mit einem Befestigungsbolzen in der Lackier-
anlage 󰘰xiert. Anschließend muss die Luftversorgung angeschlossen
werden. Die Anschlusselemente für die Luftversorgung sind nicht im Lie-
ferumfang enthalten und können bei Bedarf bestellt werden.

9
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
8.1. Montage mit Befestigungsbolzen
Befestigungsbolzen [3-1] in Befestigungsgewinde [3-2] schrauben. Mit
Loctite 270 sichern.
■Automatikpistole über Befestigungsbolzen am Befestigungssystem der Lackier-
anlagexieren.
■Steuerluft an Steuerluftanschluss [1-11] der Automatikpistole anschließen.
■Spritzluft an Spritzluftanschluss [1-12] der Automatikpistole anschließen.
9. Betrieb
Vorsicht!
Lockere Schrauben können zu Beschädigungen der Bauteile oder zu
Funktionsstörungen führen.
→ Alle Schrauben von Hand anziehen und auf festen Sitz prüfen.
9.1. Erstinbetriebnahme
Die Automatikpistole wird vollständig montiert und betriebsbereit ausge-
liefert.
Nach dem Auspacken prüfen:
■Automatikpistole beschädigt.
■Lieferumfang vollständig (siehe Kapitel 5).
Vorsicht!
Das Verwenden von verschmutzter Druckluft kann zu Fehlfunktionen
führen.
→ Saubere Druckluft verwenden. Zum Beispiel durch SATA 󰘰lter 544.
■Alle Schrauben auf festen Sitz prüfen.
■Farbdüse fest anziehen.
■ MaterialkanalmitgeeigneterReinigungsüssigkeitdurchspülen(sieheKapitel
11).
■Luftdüse ausrichten und fest anziehen.
■Steuerluft anschließen (mind. 3 bar).
■Spritzluft anschließen.
■Materialversorgung herstellen.

10
DE
Betriebsanleitung SATA Automatikpistole LAB
Hinweis!
Zur Unterstützung bei der Einstellung der Spritzparameter sind Prü󰘱uft-
düsen von SATA verfügbar (siehe Kapitel 13).
9.2. Regelbetrieb
Die Automatikpistole verfügt über eine interne Steuerung. Über die Steu-
erluft wird der Steuerimpuls ausgelöst und das Spritzluftventil der Auto-
matikpistole geö󰘯net. Dadurch kann die Spritzluft ständig unter Druck an
der Automatikpistole anstehen.
Vor jedem Einsatz folgende Punkte beachten/prüfen, um ein sicheres
Arbeiten mit der Automatikpistole zu gewährleisten:
■Automatikpistole ist sicher montiert.
■Druckluftvolumenstrom und Druck ist gewährleistet.
■Saubere Druckluft wird verwendet.
Materialversorgung herstellen
Hinweis!
Den Fliessbecher nur in entleertem Zustand abschrauben, um das Aus-
laufen von Material zu verhindern.
Die Materialversorgung der Automatikpistole erfolgt über einen Fliessbecher.
■Fliessbecher auf Anschlussstück Fliessbecher aufschrauben.
■Schraubdeckel abschrauben.
■Fliessbecher füllen.
■Schraubdeckel mit Deckelstöpsel aufschrauben.
Pistoleneingangsdruck einstellen
Hinweis!
Wird der erforderliche Pistoleneingangsdruck nicht erreicht, muss der
Druck am Druckluftnetz erhöht werden.
■Spritzluft auf notwendigen Eingangsdruck einstellen.

11
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
Materialdurchsatz einstellen
Vorsicht!
Der Gewindestift [4-1] dient zur Rasterung der Materialmengenregulie-
rung und ist fest eingeklebt.
Der Nadelabhub beträgt 1,0 mm pro Umdrehung der Materialmengenre-
gulierung und 0,04 mm pro Rastereinheit.
Der verstellbare Skalenring [1-3] und die Skala am Pistolenkörper [1-13]
dienen als Unterstützung bei der Einstellung und für die Reproduktion
des Materialdurchsatzes. Der Skalenring kann mit der Feststellschraube
[1-10] in der gewünschten Stellung 󰘰xiert werden.
Der Materialdurchsatz wird folgendermaßen eingestellt:
■Materialmengenregulierung auf Anschlag einschrauben.
■ SkalenringaufNullpositionstellenundmitStellschraubexieren.Skalenring
linksbündig mit dem kleinsten Skalenstrich der Skala am Pistolenkörper aus-
richten und so drehen, dass sich der Skalenstrich der großen Ziffer 0 mit der
Oberkante der Skala am Pistolenkörper deckt. [18-1].
■Beispiel für Einstellung 1-3-2:
■1 = Anzahl voller Umdrehungen der Regulierkappe in öffnende Richtung.
■Die Umdrehungen können an der Skala am Pistolenkörper abgelesen werden.
Jeder Skalenstrich steht für eine Umdrehung.
■3 = Große Ziffer (0-3) auf dem Skalenring.
■Skalenstrich der großen Ziffer muss sich mit der Oberkante der Skala am Pisto-
lenkörper decken [18-2].
■2 = Kleine Ziffer (0-3) auf dem Skalenring für die Feinjustierung.
■Skalenstrich der kleinen Ziffer muss sich mit der Oberkante der Skala am Pisto-
lenkörper decken [18-3].
Spritzstrahl einstellen

12
DE
Betriebsanleitung SATA Automatikpistole LAB
Hinweis!
Als Referenz zum Einstellen des Spritzstrahls liegt der Lackierpistole
ein Spritzbild mit Prüfprotokoll bei. Die Rundstrahlregulierung ist mit
einer Blockierscheibe auf den Idealwert 󰘰xiert und kann nicht reguliert
werden.
Die Skalenscheibe [1-5] dient als Unterstützung bei der Einstellung der
Breitstrahlregulierung. Der Indexring der Breitstrahlregulierung kann in
der gewünschten Stellung 󰘰xiert werden.
■Breitstrahl durch Drehen der Breitstrahlregulierung (B) [1-6] einstellen.
Lackieren
Hinweis!
Beim Lackieren ausschließlich die für den Arbeitsschritt notwendige
Materialmenge verwenden.
Beim Lackieren auf notwendigen Spritzabstand achten (siehe Kapitel 4).
Nach dem Lackieren das Material sachgerecht lagern oder entsorgen.
■Notwendigen Spritzabstand einstellen (siehe Kapitel 4).
■Spritzluftzuführung und Materialversorgung sicherstellen.
■Über die Steuerluft den Steuerimpuls für den Lackiervorgang auslösen.
Automatikpistole abschalten
■Steuerluft abschalten.
■Wird der Lackiervorgang beendet oder eine längere Lackierpause geplant,
Spritzluft abschalten, Fliessbecher entleeren, Pistole spülen und Hinweise zur
PegeundLagerungbeachten(sieheKapitel 11).
10. Wartung und Instandhaltung
Das folgende Kapitel beschreibt die Wartung und Instandhaltung der Au-
tomatikpistole.

13
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
Vorsicht!
Bei Wartungsarbeiten mit bestehender Verbindung zum Druckluftnetz
und zur Materialversorgung können sich unerwartet Komponenten lösen
und Material austreten.
→ Automatikpistole vor allen Wartungsarbeiten leerfahren, abschalten,
vom Druckluftnetz trennen und den Fliessbecher entleeren.
Vorsicht!
Unsachgemäße Montage kann zur Beschädigung der Automatikpistole
führen.
→ Automatikpistole vor allen Wartungsarbeiten auf einer ebenen Ober-
󰘱äche 󰘰xieren.
→ Auf richtigen Sitz von Gewinden achten.
→ Alle beweglichen Teile mit SATA Pistolenfett (Art. Nr. 48173) einfet-
ten.
Lockere Schrauben können zu Beschädigungen der Bauteile oder zu
Funktionsstörungen führen.
→ Alle Schrauben von Hand anziehen und auf festen Sitz prüfen.
Bei der Verwendung von falschem Werkzeug kann die Automatikpistole
beschädigt werden.
→ Ausschließlich mitgeliefertes Spezialwerkzeug von SATA verwenden.
Bei der Demontage können Federn und Kleinteile herausfallen. Die
genaue Einbaulage und Einbaureihenfolge ist in den Abbildungen dar-
gestellt. Nichtbeachtung kann zu Beschädigungen der Bauteile oder zu
Funktionsstörungen führen.
Zur Instandhaltung sind Ersatzteile verfügbar (siehe Kapitel 13).
10.1. Düsensatz austauschen
Der Düsensatz besteht aus einer geprüften Kombination von Farbnadel
[5-7], Luftdüse [5-9] und Farbdüse [5-8]. Den Düsensatz immer komplett
ersetzen.

14
DE
Betriebsanleitung SATA Automatikpistole LAB
Düsensatz demontieren
■Regulierkappe [5-1] abschrauben.
■Scheibe [5-2] und Feder [5-3] entnehmen.
■Abschlusskappe (Schlüsselweite 24) [5-4] abschrauben.
■Beide Federn [5-5], [5-6] entnehmen.
■Farbnadel [5-7] entnehmen.
■Luftdüsenring [5-10] von Hand abschrauben und zusammen mit Luftdüse [5-9]
abnehmen.
■Farbdüse [5-9] mit SATA Universalschlüssel abschrauben.
Neuen Düsensatz montieren
Vorsicht!
Bei falscher Einbaureihenfolge können die Komponenten beschädigt
werden.
→ Farbdüse immer vor Farbnadel einbauen.
Hinweis!
Die Variante SATAminijet verfügt über keinen Steckkerbstift zur Ausrich-
tung der Luftdüse.
■Farbdüse [5-8] mit SATA Universalschlüssel einschrauben.
■Luftdüsenring [5-10] zusammen mit Luftdüse [5-9] aufsetzen und von Hand
aufschrauben. Auf gewünschte Düsenstellung und Ausrichtung von Kerben in
der Luftdüse zu Steckkerbstift [6-1] achten (nicht bei SATAminijet).
■Farbnadel [5-7] einschieben.
■Beide Federn [5-5], [5-6] aufsetzen.
■Abschlusskappe [5-4] aufschrauben.
■Feder [5-3] aufsetzen.
■Scheibe [5-2] in Regulierkappe [5-1] einsetzen.
■Regulierkappe aufschrauben.
■Parameter für den Materialdurchsatz über Skalierung wieder einstellen (siehe
Kapitel 9.2).
10.2. Luftverteilerring austauschen
Vor und nach dem Austauschen des Luftverteilerrings sind die Arbeits-
schritte aus dem Kapitel Düsensatz austauschen durchzuführen (siehe
Kapitel 10.1).

15
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
Luftverteilerring demontieren
Vorsicht!
Der Luftverteilerring sitzt fest im Düsenkopf. Anwendung von zu viel
Kraft kann den Düsenkopf beschädigen. Das Abrutschen mit dem SATA
Auszugswerkzeug kann zu Verletzungen führen.
→ Arbeitshandschuhe tragen.
→ SATA Auszugswerkzeug immer vom Körper abgewandt verwenden.
→ Luftverteilerring gleichmäßig aus dem Düsenkopf ziehen.
■Arbeitsschritte Düsensatz entfernen durchführen (siehe Kapitel 10.1).
■Luftverteilerring [7-1] mit SA-TA Auszugswerkzeug [7-2] herausziehen.
■ DichtächenaufBeschädigungenundVerunreinigungenprüfen,beiBedarf
reinigen oder austauschen.
Neuen Luftverteilerring montieren
■Luftverteilerring [8-3] in den Düsenkopf [8-2] einsetzen. Der Zapfen an der Un-
terseite des Luftverteilerrings muss dabei entsprechend ausgerichtet [8-1] sein.
■Luftverteilerring gleichmäßig einpressen.
■Arbeitsschritte Neuen Düsensatz anbringen durchführen (siehe Kapitel 10.1).
10.3. Farbnadeldichtungshalter austauschen
Vorsicht!
Sind die beiden Farbnadeldichtungshalter beschädigt, kann aus der
Kontrollbohrung Pistolenkörper [1-16] Material austreten.
→ Farbnadeldichtungshalter umgehend austauschen.
Farbnadeldichtungshalter demontieren
■Regulierkappe [9-1] abschrauben.
■Scheibe [9-2] und Feder [9-3] entnehmen.

16
DE
Betriebsanleitung SATA Automatikpistole LAB
■Abschlusskappe [9-4] abschrauben.
■Beide Federn [9-5], [9-6] entnehmen.
■Farbnadel [9-7] entnehmen.
■Vier Zylinderschrauben [9-10] mit Innensechskantschlüssel herausschrauben.
■Düsenkopf [9-9] von Pistolenkörper [9-8] abnehmen.
Materialseitig [10]
■Dichtungshalter [10-2] mit Steckschlüssel [10-3] aus Düsenkopf [10-1] heraus-
schrauben.
Luftseitig [11]
■Dichtungshalter [11-2] mit einem Schraubendreher [11-3] aus Pistolenkörper
[11-1] herausschrauben.
■Dichtungshalter auf Beschädigungen und Verunreinigungen prüfen, bei Bedarf
reinigen oder austauschen.
Neue Farbnadeldichtungshalter montieren
Materialseitig [10]
■Dichtungshalter [10-2] mit Steckschlüssel [10-3] in den Düsenkopf [10-1] ein-
schrauben.
Luftseitig [11]
■Dichtungshalter [11-2] mit Schraubendreher [11-3] in den Pistolenkörper [11-1]
einschrauben. Mit Loctite 242 sichern.
■Düsenkopf [9-9] auf Pistolenkörper [9-8] aufsetzen.
■Vier Zylinderschrauben [9-10] überkreuz festschrauben.
■Farbnadel [9-7] einschieben.
■Beide Federn [9-5], [9-6] aufsetzen.
■Abschlusskappe [9-4] aufschrauben.
■Feder [9-3] aufsetzen.
■Scheibe [9-2] in Regulierkappe [9-1] einsetzen.
■Regulierkappe aufschrauben.
■Parameter für den Materialdurchsatz über Skalierung wieder einstellen (siehe
Kapitel 9.2).
10.4. Spindel der Breitstrahlregulierung austau-
schen
Spindel demontieren
■Senkschraube [12-4] herausdrehen.
■ RändelknopfmitIndexring[12-3] abziehen.
■Spindel [12-2] mit SATA Universalschlüssel herausdrehen.
■Skalenscheibe [12-1] abnehmen.

17
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
Neue Spindel montieren
■Skalenscheibe [12-1] aufsetzen.
■Spindel [12-2] mit SATA Universalschlüssel einschrauben.
■ RändelknopfmitIndexring[12-3] aufsetzen.
■Senkschraube [12-4] handfest einschraubenund mit Loctite 242 sichern.
10.5. Spindel der Rundstrahlregulierung austau-
schen
Hinweis!
Die Rundstrahlregulierung (R) ist mit einer Blockierscheibe auf den Ide-
alwert 󰘰xiert und kann nicht reguliert werden. Die Komponenten können
jedoch im Wartungsfall ausgetauscht werden.
Spindel demontieren
■Senkschraube [13-4] herausdrehen.
■Rändelknopf [13-3] abziehen.
■Spindel [13-2] mit SATA Universalschlüssel herausdrehen.
■Blockierscheibe [13-1] abnehmen.
Neue Spindel montieren
■Blockierscheibe [13-1] aufsetzen.
■Spindel [13-2] mit SATA Universalschlüssel einschrauben.
■Rändelknopf [13-3] aufsetzen.
■Senkschraube [13-4] handfest einschrauben und mit Loctite 242 sichern.
10.6. Skala am Pistolenkörper austauschen
Skala demontieren
■Schraube [14-4] herausdrehen.
■Unterlegscheibe [14-3] abnehmen.
■Skala [14-2] abnehmen.
■Distanzscheibe [14-1] abnehmen.
Neue Skala montieren
■Distanzscheibe [14-1] aufsetzen.
■Skala [14-2] mit Strichen nach außen aufsetzen.
■Unterlegscheibe [14-3] aufsetzen.
■Schraube [14-4] handfest einschrauben.

18
DE
Betriebsanleitung SATA Automatikpistole LAB
10.7. Komponenten des Steuerkolben austau-
schen
Vorsicht!
Sind die Dichtung oder die Manschette des Steuerkolbens beschädigt,
kann aus der Materialmengenregulierung [1-4] oder der Regulierkappe
[1-2] Luft austreten.
→ Dichtung oder Manschette umgehend austauschen.
Die Dicht󰘱äche des Steuerkolbens ist sehr emp󰘰ndlich und kann leicht
beschädigt werden.
→ Steuerkolben nicht an der Dicht󰘱äche einspannen.
Komponenten demontieren
■Regulierkappe [15-1] abschrauben.
■Scheibe [15-2] und Feder [15-3] entnehmen.
■Abschlusskappe [15-4] abschrauben.
■Beide Federn [15-5], [15-6] entnehmen.
■Farbnadel [15-7] entnehmen.
■Steuerkolben [15-8] mit Flachzange herausziehen.
■Steuerkolben [16-7]mitSA-TAUniversalschlüsselxieren.
■Innensechskantschraube (Schlüsselweite 4) [16-9] herausdrehen.
■O-Ring [16-8] entfernen.
■Hohlschraube (Schlüsselweite 14) [16-1] herausdrehen.
■Scheibe [16-2] und Manschette [16-3] abnehmen.
■Druckfeder [16-4], Scheibe [16-5] und Dichtung [16-6] aus Steuerkolben entfer-
nen.
■Teile auf Beschädigungen und Verunreinigungen prüfen, bei Bedarf reinigen
oder austauschen.
Neue Komponenten montieren
■Steuerkolben [16-7]mitSA-TAUniversalschlüsselxieren.
■Dichtung [16-6], Scheibe [16-5] und Druckfeder [16-4] einsetzen.
■Manschette [16-3] aufschieben. Auf die Ausrichtung der Nut [16-10] achten.
■Scheibe [16-2] aufsetzen.
■Hohlschraube [16-1] festdrehen.
■O-Ring [16-8] einsetzen.
■Innensechskantschraube [16-9] festdrehenden.
■Steuerkolben [15-8] einschieben.
■Farbnadel [15-7] einschieben.

19
DE
Betriebsanleitung SATA Automatikpistole LAB Betriebsanleitung SATA Automatikpistole LAB
■Beide Federn [15-5], [15-6] aufsetzen.
■Abschlusskappe [15-4] aufschrauben.
■Feder [15-3] aufsetzen.
■Scheibe [15-2] in Regulierkappe [15-1] einsetzen.
■Regulierkappe aufschrauben.
■Parameter für den Materialdurchsatz über Skalierung wieder einstellen (siehe
Kapitel 9.2).
10.8. Steuerkolbendichtungshalter austauschen
Steuerkolbendichtungshalter demontieren
■Regulierkappe [17-1] abschrauben.
■Scheibe [17-2] und Feder [17-3] entnehmen.
■Abschlusskappe [17-4] abschrauben.
■Beide Federn [17-5], [17-6] entnehmen.
■Farbnadel [17-7] entnehmen.
■Steuerkolben [17-8] mit Flachzange herausziehen.
■Dichtungshalter (Schlüsselweite 19) [17-9] herausdrehen.
■Teile auf Beschädigungen und Verunreinigungen prüfen, bei Bedarf reinigen
oder austauschen.
Neuen Steuerkolbendichtungshalter montieren
■Dichtungshalter [17-9] einschrauben.
■Steuerkolben [17-8] einschieben.
■Farbnadel [17-7] einschieben.
■Beide Federn [17-5], [17-6] aufsetzen.
■Abschlusskappe [17-4] aufschrauben.
■Feder [17-3] aufsetzen.
■Scheibe [17-2] in Regulierkappe [17-1] einsetzen.
■Regulierkappe aufschrauben.
■Parameter für den Materialdurchsatz über Skalierung wieder einstellen (siehe
Kapitel 9.2).
11. Pflege und Lagerung
Um die Funktion der Automatikpistole zu gewährleisten, ist ein sorgsamer
Umgang sowie ständige Wartung und P󰘱ege des Produkts erforderlich.
Die Automatikpistole nach jedem Gebrauch reinigen und auf Funktion und
Dichtigkeit prüfen.
Nach der Reinigung die gesamte Automatikpistole mit sauberer Druckluft
trocken.

20
DE
Betriebsanleitung SATA Automatikpistole LAB
Warnung!
Bei Reinigungsarbeiten mit bestehender Verbindung zum Druckluftnetz
und zur Materialversorgung können sich unerwartet Komponenten lösen
und Material austreten.
→ Automatikpistole vor allen Reinigungsarbeiten von Druckluftnetz und
Materialversorgung trennen.
Vorsicht!
Durch den Einsatz von aggressiven Reinigungsmitteln kann die Automa-
tikpistole beschädigt werden.
→ Keine aggressiven Reinigungsmittel verwenden.
Zur Reinigung dürfen nur geeignete Reinigungs󰘱üssigkeiten verwendet
werden.
→ Neutrale Reinigungs󰘱üssigkeit mit einem pH-Wert von 6–8 verwen-
den.
→ Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regenerate
oder andere aggressive Reinigungsmittel verwenden.
Beim Eintauchen der Automatikpistole in die Reinigungs󰘱üssigkeit be-
steht Korrosionsgefahr.
→ Die Automatikpistole nicht in Reinigungs󰘱üssigkeit tauchen.
Falsches Reinigungswerkzeug kann die Bohrungen beschädigen und
zur Beeinträchtigung des Spritzstrahls führen.
→ Nur die SATA Reinigungsbürsten verwenden.
→ Niemals Ultraschallreinigungsgerät verwenden.
12. Störungen
In der nachfolgenden Tabelle sind Störungen, deren Ursache und Abhilfe-
maßnahmen beschrieben.
Kann eine Störung durch die beschriebene Abhilfemaßnahme nicht besei-
tigt werden, die Automatikpistole an die Kundendienstabteilung von SATA
schicken. (Anschrift siehe Kapitel 13).
