Sauder Pinwheel Collection 422600 User manual

Need help? Visit Sauder.com to view video assembly tips or chat with a live rep.
Prefer the phone? Call 1-800-523-3987.
Share your journey!
sauder.com
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-14
Français pg 15-17
Español pg 18-20
Lot # 507507 09/13/17
Purchased: __________________
Be sure to give us a ring before
making any returns. 1-800-523-3987
Bin Bookcase
Pinwheel Collection | Model 422600
WARNING
CHOKING HAZARD - Small Parts
Not for children under 3 years.
Adult assembly required.

Table of Contents Assembly Tools Required
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty
Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Skip the power trip.
This time.
3
4
5-14
15-17
18-20
21-22
23
422600 www.sauder.com/servicesPage 2

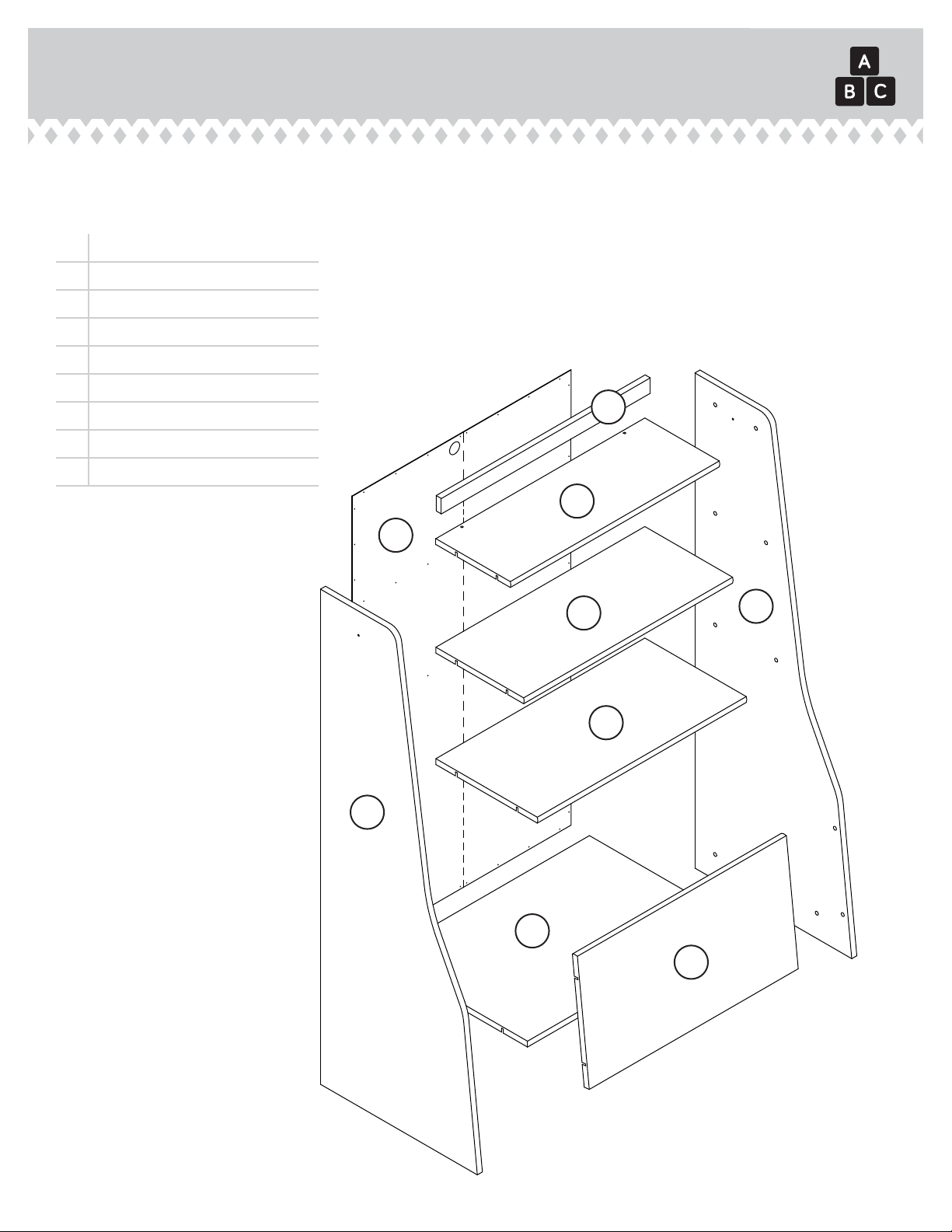

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A RIGHT END (1)
B LEFT END (1)
C UPPER SHELF (1)
D CENTER SHELF (1)
E LOWER SHELF (1)
F BOTTOM (1)
G FRONT PANEL (1)
H UPPER BACK (1)
I BACK (1)
422600www.sauder.com/services Page 3
A
B
C
D
E
F
G
H
I

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
422600 www.sauder.com/servicesPage 4
APPLIQUE CARD - 1
35P
SAFETY STRAP - 1
Locate this nylon SAFETY
STRAP (60M) to be used
later in assembly. Do not
accidentally throw away.
60M SAFETY DRYWALL
ANCHOR - 1
61M
WASHER - 1
13M
SILVER 7/8" MACHINE SCREW - 2
42S
BLACK 9/16" LARGE HEAD SCREW - 9
1S
12F TWIST-LOCK®FASTENER - 20 HINGE - 2 16H
NAIL - 58
5N
BROWN 1-5/8" FLAT HEAD SCREW - 2
55S
KNOB - 2
159K

Step 1 Look for this icon. It means a
video assembly tip is available at
www.sauder.com/services/tips
422600www.sauder.com/services Page 5
12F
Do not tighten the TWIST-LOCK® FASTENERS in this step.
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.
å To begin assembly, push twenty SAUDER TWIST-LOCK®
FASTENERS (12F) into the large holes in the UPPER
SHELF (C), CENTER SHELF (D), LOWER SHELF (E),
BOTTOM (F), and FRONT PANEL (G).
C
D
E
F
G
12F

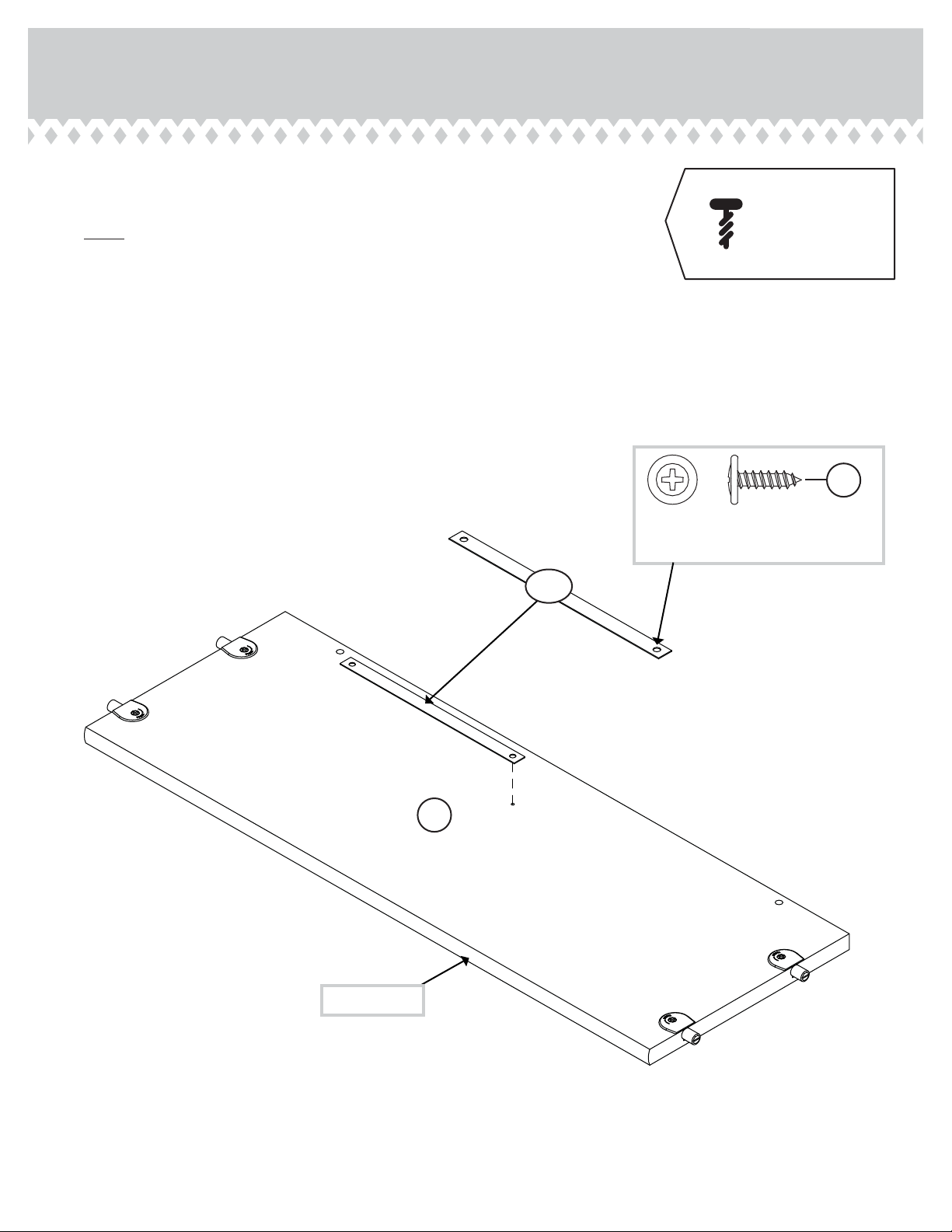

å Fasten the SAFETY STRAP (60M) to the UPPER SHELF (C).
Use a BLACK 9/16" LARGE HEAD SCREW (1S).
å NOTE: Position the SAFETY STRAP (60M) exactly as
shown.
Step 2
422600 www.sauder.com/servicesPage 6
C
BLACK 9/16" LARGE HEAD SCREW
(1 used in this step)
1S
Remember:
Righty tighty.
Lefty loosey.
Finished edge
Surface with TWIST-LOCK® FASTENERS
60M

å Fasten the UPPER SHELF (C) to the UPPER BACK (H).
Use two BROWN 1-5/8" FLAT HEAD SCREWS (55S).
å Peel two APPLIQUES from the APPLIQUE CARD (35P) and
stick them onto the head of each SCREW on the UPPER
SHELF (C).
Step 3
422600www.sauder.com/services Page 7
C
H
BROWN 1-5/8" FLAT HEAD SCREW
(2 used in this step)
55S
Surface with TWIST-LOCK® FASTENERS
Finished edge
A tracking label will
be on this surface.
Please do not remove.
35P

Step 4
422600 www.sauder.com/servicesPage 8

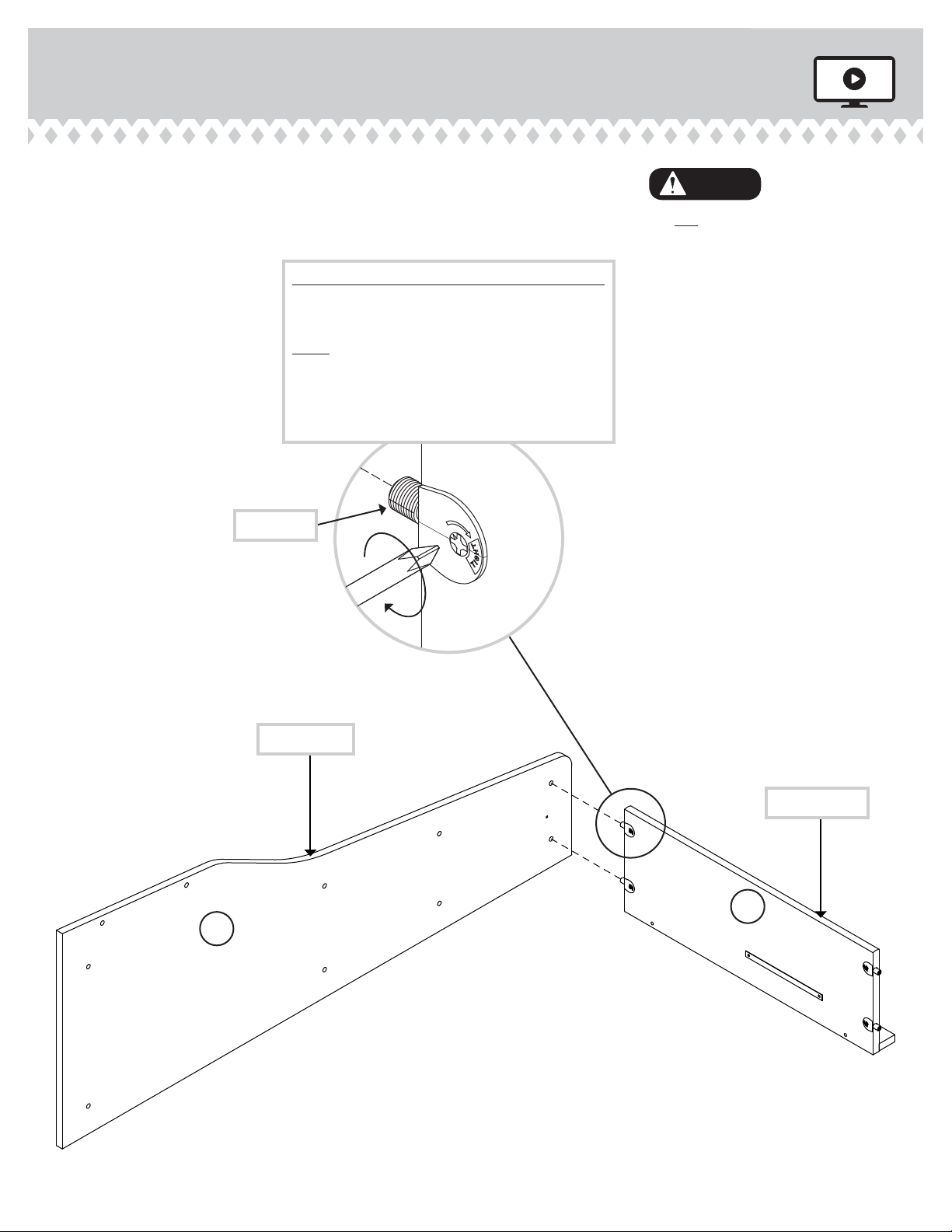

å Fasten the LEFT END (B) to the UPPER SHELF (C).
Tighten two TWIST-LOCK® FASTENERS.
C
How to use the SAUDER TWIST-LOCK® FASTENER
1. Insert the dowel end of the FASTENER into the
hole of the adjoining part.
NOTE: The dowel end of the FASTENER must
remain fully inserted in the hole of the adjoining
part while locking the FASTENER.
2. Tighten the FASTENER with a Phillips
screwdriver as tight as possible.
Dowel end
B
Surface with TWIST-LOCK® FASTENERS
Surface with
more holes
Curved edge
Finished edge
Do not stand the unit upright
without the BACK fastened. The
unit may collapse.
Caution

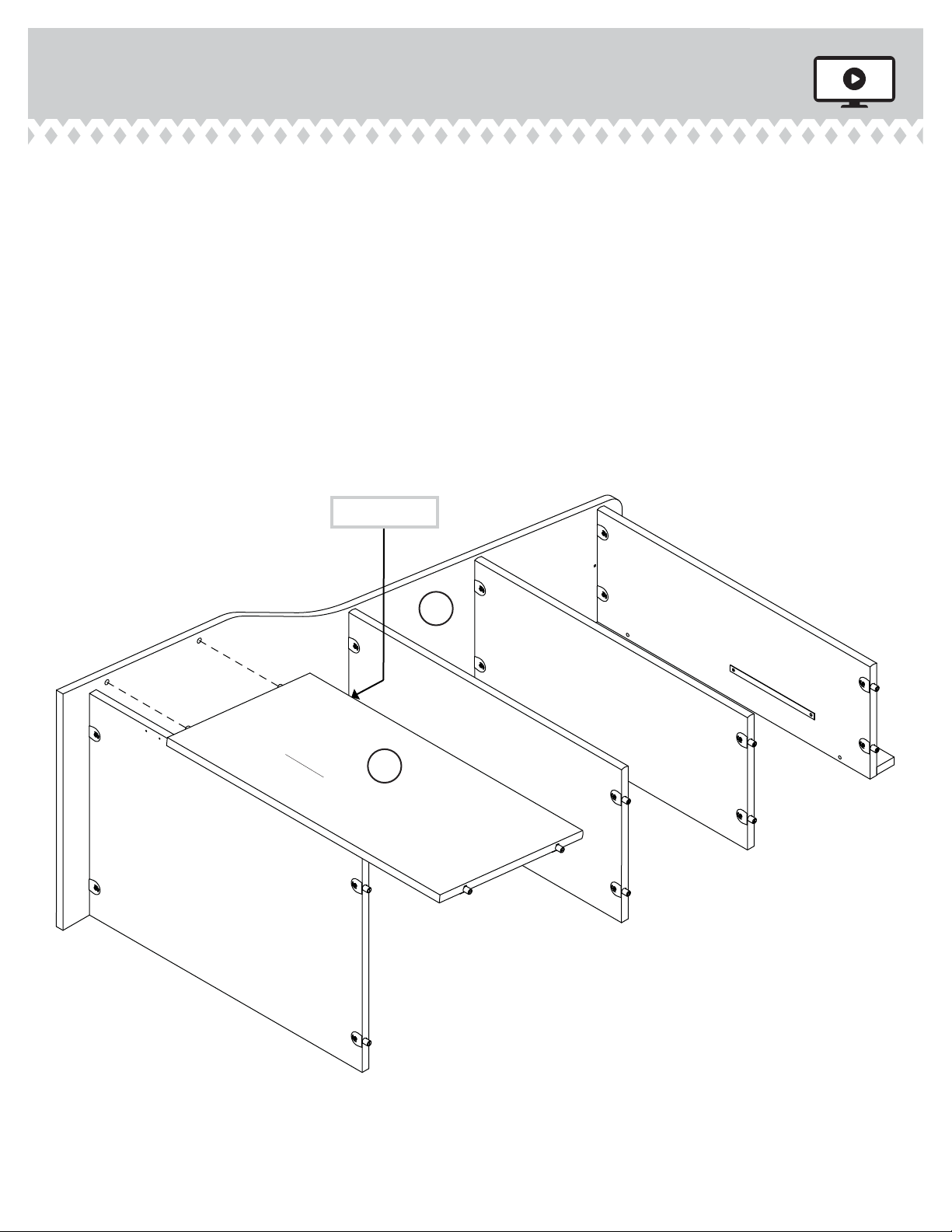

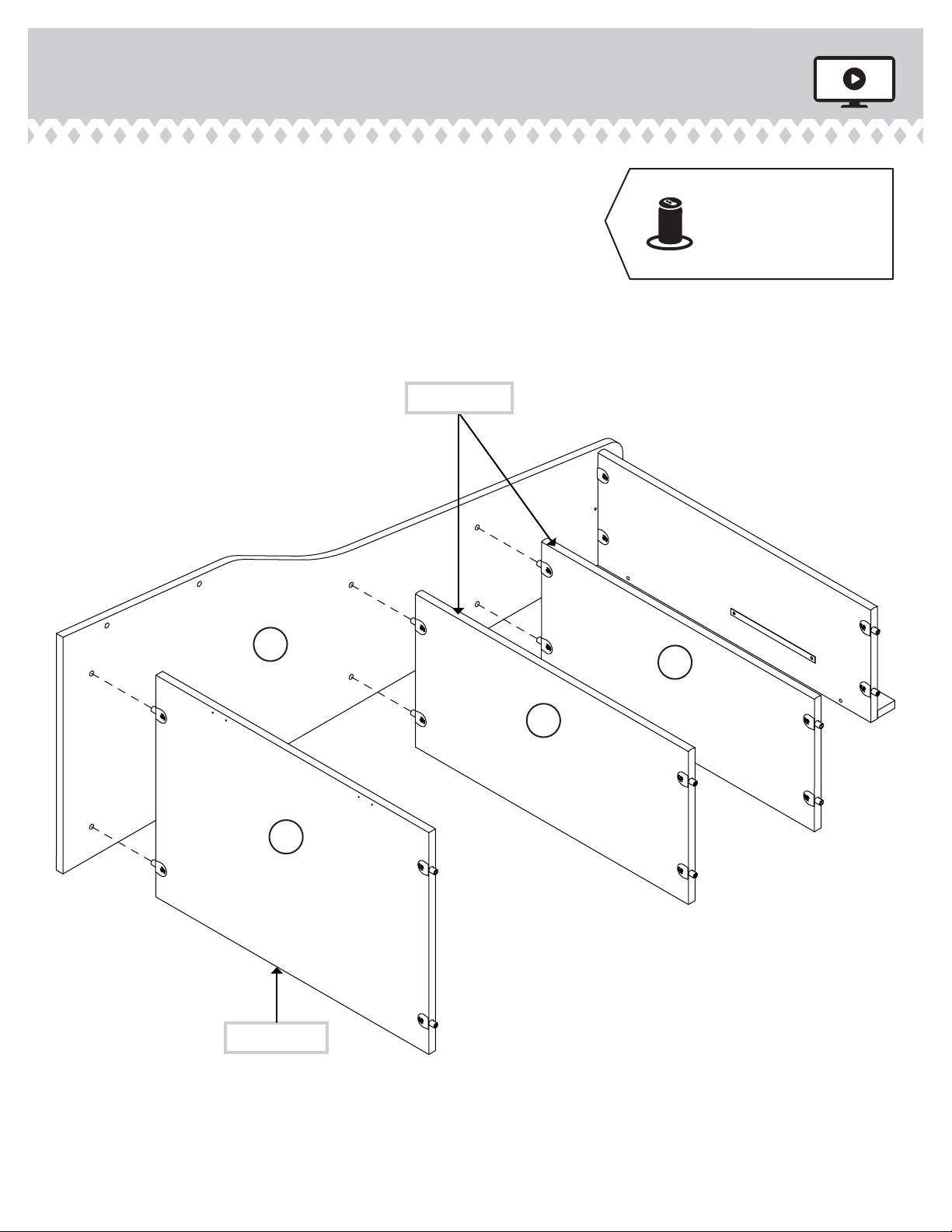

å Fasten the SHELVES (D and E) and BOTTOM (F) to the
LEFT END (B). Tighten six TWIST-LOCK® FASTENERS.
Step 5
422600www.sauder.com/services Page 9
B
D
E
F
Surface with TWIST-LOCK® FASTENERS
Surface with TWIST-LOCK® FASTENERS
Surface with TWIST-LOCK® FASTENERS
Finished edge
Rounded edge
Now might be a
good time to refresh
your drink.

Step 6
422600 www.sauder.com/servicesPage 10
B
G
å Fasten the FRONT PANEL (G) to the LEFT END (B).
Tighten two TWIST-LOCK® FASTENERS.
Surface without TWIST-LOCK® FASTENERS
Rounded edge

Step 7
422600www.sauder.com/services Page 11

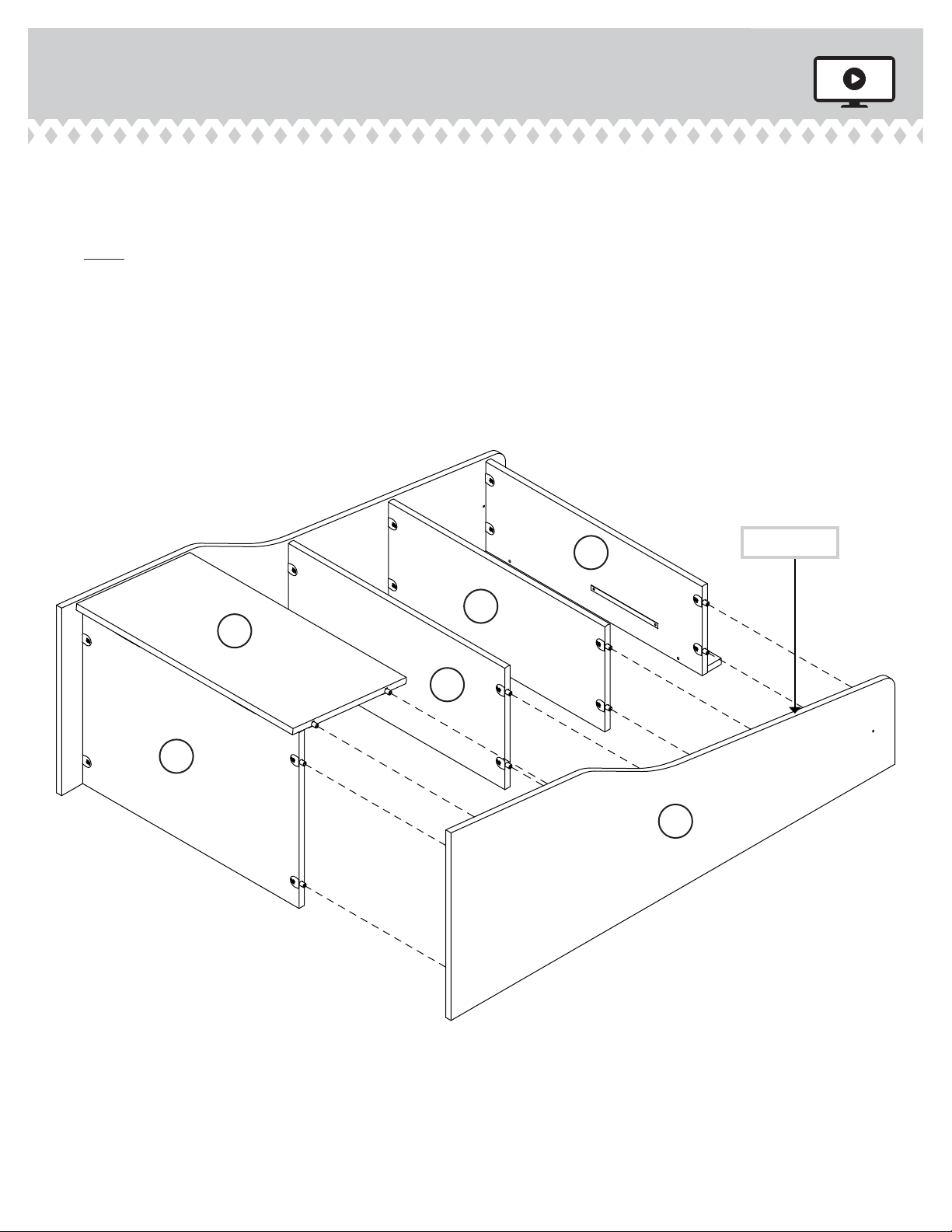

å Fasten the RIGHT END (A) to the SHELVES (C, D,
and E), and BOTTOM (F). Tighten eight
TWIST-LOCK® FASTENERS.
å NOTE: Be sure the dowel ends of the TWIST-LOCK®
FASTENERS in the FRONT PANEL (G) insert into the
holes in the RIGHT END. You will tighten the
TWIST-LOCK® FASTENERS in the next step.
G
C
D
E
F
A
Curved edge

Step 8
422600 www.sauder.com/servicesPage 12
NAIL
(58 used in this step)
5N
Do not stand the unit upright
without the BACK fastened. The
unit may collapse.
Caution

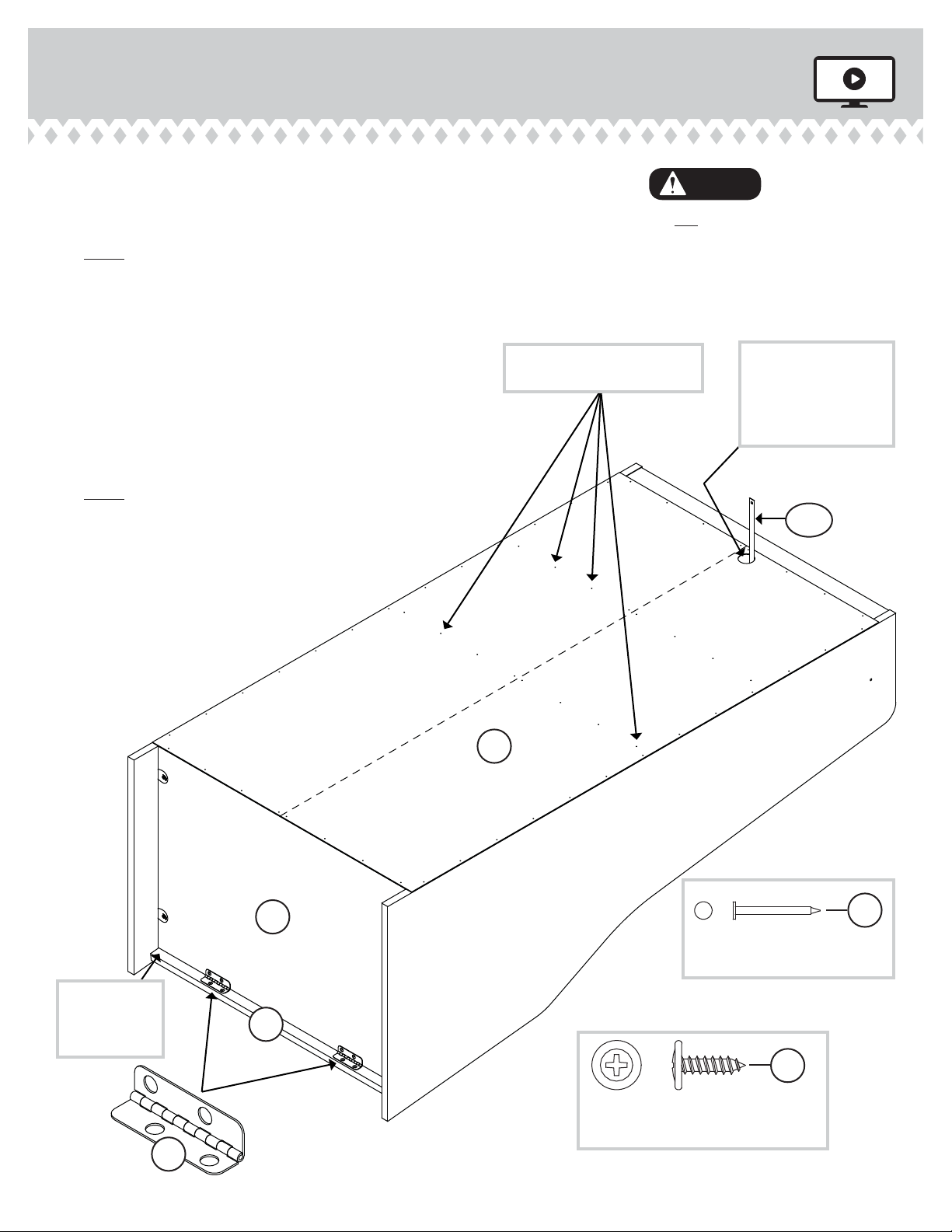

å Carefully turn your unit over onto its front edges.
å Tighten the TWIST-LOCK® FASTENERS in the FRONT
PANEL (G) at this time.
å NOTE: The BACK is reversible.
å A perforation in the BACK (I) has been provided for access
to the SAFETY STRAP (60M). Unfold the BACK and punch
out the perforation and push the SAFETY STRAP through
the hole.
å Make equal margins along the two long edges of the
BACK (I). The bottom edge of the BACK (I) and bottom
surface of the BOTTOM (F) should be even. Push on
opposite corners of your unit if needed to make it "square".
å Fasten the BACK (I) to your unit using the NAILS (5N).
å NOTE: Be sure to tap NAILS into the holes that line up
over the SHELVES (D and E).
å Fasten the HINGES (16H) to the BOTTOM (F) and FRONT
PANEL (G). Use eight BLACK 9/16" LARGE
HEAD SCREWS (1S).
60M
F
G
16H
BLACK 9/16" LARGE HEAD SCREW
(8 used for the HINGES)
1S
I
These holes must line up
over the SHELVES (D and E).
Before fastening the
BACK, punch out the
perforation and push
the SAFETY STRAP
through the hole.
Tighten the
TWIST-LOCK®
FASTENERS in
FRONT PANEL .

Step 9
422600www.sauder.com/services Page 13
60M
61M
13M

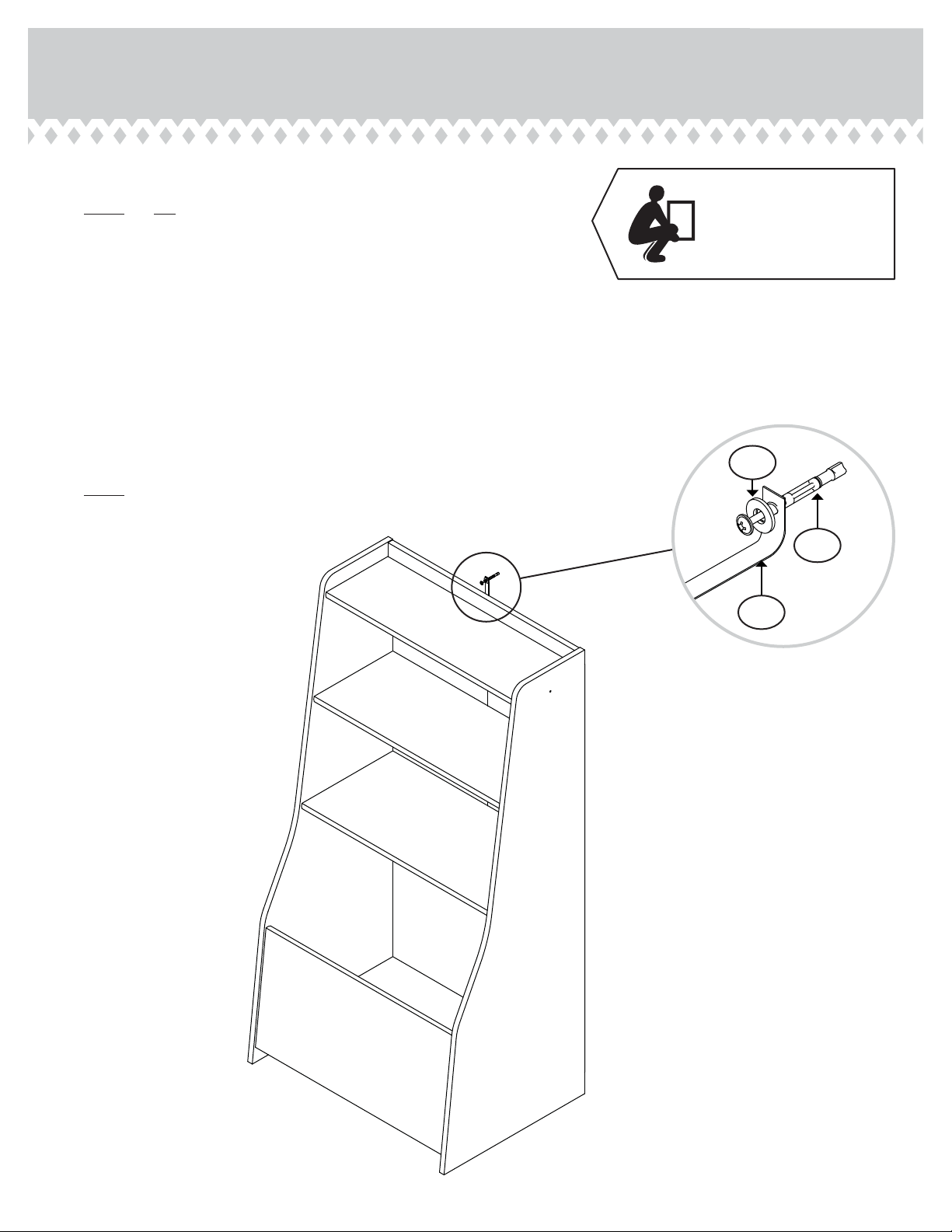

å Carefully stand your unit upright in its final location.
å NOTE: Do not turn the SAFETY DRYWALL ANCHOR (61M) into a wall
stud. If you prefer to fasten the SAFETY STRAP (60M) to a wall stud, go
to your local hardware store for proper hardware.
å INSTALLATION INSTRUCTIONS:
1. Insert the SAFETY DRYWALL ANCHOR (61M) through the WASHER (13M)
and the end of the SAFETY STRAP (60M).
2. Using a Phillips screwdriver or a hand drill, press the screw slightly
onto the drywall.
3. Apply pressure; turn the screw until a pilot hole is made and the nylon
sheath slips through.
4. Turn the screw until it is flush against the wall and you feel a
fi r m r e s i s t a n c e .
5. Continue to turn until the screw starts spinning freely.
å NOTE: Before moving your unit to a dierent location, unscrew the
SAFETY DRYWALL ANCHOR (61M) from your wall. The nylon sheath
will remain behind your wall.
Pro Tip: Lift with your
legs. And, you know,
your arms.

å Fasten the KNOBS (159K) to the ENDS (A and B). Use two SILVER 7/8" MACHINE SCREWS (42S).
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with your favorite furniture polish or a damp cloth. Wipe dry.
Step 10
422600 www.sauder.com/servicesPage 14
A
B
SILVER 7/8" MACHINE SCREW
(2 used in this step)
42S
159K
159K
And to celebrate, why not share your success story?
20 lbs.
20 lbs.
35 lbs.
15 lbs.

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
12F FIXATION TWIST-LOCK®...................................20
16H CHARNIÈRE.....................................................................2
159K BOUTON............................................................................2
13M RONDELLE........................................................................1
60M SANGLE DE SÉCURITÉ...........................................1
Localiser cette SANGLE DE SÉCURITÉ (60M) à
utiliser ultérieurement dans l’assemblage. Ne pas
les jeter accidentellement.
61M DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE..............................................................1
35P FICHE D'APPLIQUÉS................................................1
5N CLOU ................................................................................58
1S VIS TÊTE LARGE 14 mm NOIRE.....................9
42S VIS À MÉTAUX 22 mm ARGENTÉE.............2
55S VIS TÊTE PLATE 41 mm MARRON...............2
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C TABLETTE SUPÉRIEURE........................................1
D TABLETTE CENTRALE.............................................1
E TABLETTE INFÉRIEURE..........................................1
F DESSOUS...........................................................................1
G PANNEAU AVANT........................................................1
H ARRIÈRE SUPÉRIEUR................................................1
I ARRIÈRE ..............................................................................1
Bibliothèque / Bac de rangementModèle 422600
422600www.sauder.com/services Page 15

ÉTAPE 8
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses chants avant.
Serrer les FIXATIONS TWIST-LOCK® situées sur le PANNEAU
AVANT (G) à ce stade de l'assemblage.
REMARQUE : L'ARRIÈRE est réversible.
Un perforation ont été prévue pour accès à travers l’ARRIÈRE (I) pour
la SANGLE DE SÉCURITÉ (60M). Déplier l'ARRIÈRE et découper la
perforation et enfoncer la SANGLE DE SÉCURITÉ à travers le trou.
Veiller à avoir des marges égales le long des deux chants longs
de l'ARRIÈRE (I). Le chant inférieur de l’ARRIÈRE (I) et la surface
inférieure du DESSOUS (F) doivent être à fleur. Si besoin est,
enfoncer sur les coins opposés de l'élément pour s'assurer
d'être « d'équerre ».
Fixer l'ARRIÈRE (I) à l'élément à l'aide des CLOUS (5N).
REMARQUE : S'assurer de bien enfoncer les CLOUS dans les
trous qui sont alignés au-dessus des TABLETTES (D et E).
Fixer les CHARNIÈRES (16H) au DESSOUS (F) et au PANNEAU
AVANT (G). Utiliser huit VIS TÊTE LARGE 14 mm NOIRES (1S).
ÉTAPE 7
Fixer l'EXTRÉMITÉ DROITE (A) aux TABLETTES (C, D et E) et au
DESSOUS (F). Serrer huit FIXATIONS TWIST-LOCK®.
REMARQUE : S’assurer que l’extrémité à cheville des FIXATIONS
TWIST-LOCK® du PANNEAU AVANT (G) sont insérées dans les
trous de l'EXTRÉMITÉ DROITE. Serrer les FIXATIONS
TWIST-LOCK® à l’étape suivante.
ÉTAPE 6
Fixer le PANNEAU AVANT (G) à l'EXTRÉMITÉ GAUCHE (B). Serrer
deux FIXATIONS TWIST-LOCK®.
ÉTAPE 5
Fixer les TABLETTES (D et E) et le DESSOUS (F) à l'EXTRÉMITÉ
GAUCHE (B). Serrer six FIXATIONS TWIST-LOCK®.
ÉTAPE 4
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Fixer l'EXTRÉMITÉ GAUCHE (B) à la TABLETTE SUPÉRIEURE (C).
Serrer deux FIXATIONS TWIST-LOCK®.
Utilisation de la FIXATION TWIST-LOCK® SAUDER
1. Insérer l'extrémité filetée de la FIXATION dans le trou de la
pièce attenante.
REMARQUE : L'extrémité filetée de la FIXATION doit rester
complètement insérée dans le trou de la pièce attenante lorsque
l'on bloque la FIXATION.
2. Bien serrer la FIXATION à l'aide d'un tournevis Phillips.
ÉTAPE 3
Fixer la TABLETTE SUPÉRIEURE (C) à l'ARRIÈRE SUPÉRIEUR (H).
Utiliser deux VIS TÊTE PLATE 41 mm MARRON (55S).
Décoller deux APPLIQUÉS de la FICHE D'APPLIQUÉ (35P) et coller
les sur la tête de chaque VIS de la TABLETTE SUPÉRIEURE (C).
ÉTAPE 2
Fixer la SANGLE DE SÉCURITÉ (60M) à la TABLETTE
SUPÉRIEURE (C). Utiliser une VIS TÊTE LARGE 14 mm NOIRE (1S).
REMARQUE : Placer la SANGLE DE SÉCURITÉ (60M) exactement
comme l'indique le schéma.
ÉTAPE 1
Ne pas serrer les FIXATIONS TWIST-LOCK® à cette étape.
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Pour commencer l'assemblage, enfoncer vingt FIXATIONS
TWIST-LOCK® SAUDER (12F) dans les gros trous de la TABLETTE
SUPÉRIEURE (C), la TABLETTE CENTRALE (D), la TABLETTE
INFÉRIEURE (E), le DESSOUS (F) et le PANNEAU AVANT (G).
422600 www.sauder.com/servicesPage 16

ÉTAPE 10
Fixer les BOUTONS (159K) aux EXTRÉMITÉS (A et B). Utiliser
deux VIS À MÉTAUX 22 mm ARGENT (42S).
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer à l’aide d’une encaustique
pour meubles ou d’un chion humide. Essuyer.
ÉTAPE 9
Relever, avec précaution, l'élément dans sa position verticale et
placer l'élément dans son emplacement final.
REMARQUE : Ne pas tourner le DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE (61M) dans un montant mural. Si on préfère fixer
la SANGLE DE SÉCURITÉ (60M) à un montant mural, obtenir la
visserie appropriée auprès d’une quincaillerie locale.
INSTRUCTIONS D’INSTALLATION :
1. Insérer le DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE (61M) à travers la RONDELLE (13M) et
l'extrémité de la SANGLE DE SÉCURITÉ (60M).
2. À l’aide d’un tournevis cruciforme ou d’une perceuse à main,
visser légèrement la vis contre le placoplâtre.
3. Appliquer une certaine pression ; faire tourner la vis jusqu’à la
gaine en nylon glisse à travers.
4. Faire tourner la vis jusqu’à ce qu’elle soit à fleur du mur et
qu'une résistance ferme se fasse sentir.
5. Continuer de tourner jusqu’à ce que la vis commence à pivoter
librement.
REMARQUE : Avant de déplacer l’unité vers un emplacement
diérent, dévisser le DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE (61M) du mur. La gaine en nylon restera derrière
le mur.
422600www.sauder.com/services Page 17

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
12F SUJETADOR TWIST-LOCK®............................20
16H BISAGRA............................................................................2
159K POMO..................................................................................2
13M ARANDELA........................................................................1
60M CORREA DE SEGURIDAD.....................................1
Ubique esta CORREA DE SEGURIDAD de
nailon (60M) que más tarde se utilizará en el
ensamblaje. No lo tire por accidente.
61M ANCLAJE DE SEGURIDAD PARA
EL DRYWALL....................................................................1
35P TARJETA CON APLICACIONES.......................1
5N CLAVO.............................................................................58
1S TORNILLO NEGRO DE CABEZA
GRANDE de 14 mm...................................................9
42S TORNILLO PLATEADO PARA
METAL de 22 mm.......................................................2
55S TORNILLO MARRÓN DE CABEZA
PERDIDA de 41 mm...................................................2
A EXTREMO DERECHO...............................................1
B EXTREMO IZQUIERDO............................................1
C ESTANTE SUPERIOR.................................................1
D ESTANTE CENTRAL...................................................1
E ESTANTE INFERIOR...................................................1
F FONDO.................................................................................1
G PANEL DELANTERO..................................................1
H DORSO SUPERIOR.....................................................1
I DORSO.................................................................................1
Biblioteca / Depósito de almacenamiento Modelo 422600
422600 www.sauder.com/servicesPage 18

PASO 8
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose sobre los
bordes delanteros.
Apriete los SUJETADORES TWIST-LOCK® en el PANEL
DELANTERO (G) por ahora.
NOTA: El DORSO es reversible.
Se ha provisto una perforación para acceso a través del
DORSO (I) para la CORREA DE SEGURIDAD (60M). Desdoble el
DORSO y perforar la perforación y empuje a través la CORREA
DE SEGURIDAD a través el agujero.
Deje márgenes iguales a lo largo de los dos bordes largos del
DORSO (I). El borde inferior del DORSO (I) y la superficie inferior
del FONDO (F) deben estar parejos. Empuje sobre las esquinas
opuestas de la unidad si es requerido para hacerla "cuadrada."
Fije el DORSO (I) a la unidad utilizando los CLAVOS (5N).
NOTA: Asegúrese de clavar ligeramente los CLAVOS dentro de
los agujeros que se alinean sobre los ESTANTES (D y E).
Fije las BISAGRAS (16H) al FONDO (F) y al PANEL DELANTERO (G).
Utilice ocho TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S).
PASO 7
Fije el EXTREMO DERECHO (A) a los ESTANTES (C, D y E), y al
FONDO (F). Apriete ocho SUJETADORES TWIST-LOCK®.
NOTA: Asegúrese de que los extremos de la clavija de los
SUJETADORES TWIST-LOCK® en el PANEL DELANTERO (G) se
inserta en los agujeros del EXTREMO DERECHO. En el siguiente
paso apretará los SUJETADORES TWIST-LOCK®.
PASO 6
Fije el PANEL DELANTERO (G) al EXTREMO IZQUIERDO (B).
Apriete dos SUJETADORES TWIST-LOCK®.
PASO 5
Fije los ESTANTES (D y E) y el FONDO (F) al EXTREMO
IZQUIERDO (B). Apriete seis SUJETADORES TWIST-LOCK®.
PASO 4
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Fije el EXTREMO IZQUIERDO (B) al ESTANTE SUPERIOR (C).
Apriete dos SUJETADORES TWIST-LOCK®.
Cómo utilizar el SUJETADOR TWIST-LOCK® SAUDER
1. Inserte el extremo con cabilla del SUJETADOR en el agujero de
la parte adjunta.
NOTA: El extremo con cabilla del SUJETADOR debe quedarse
completamente insertado en el agujero de la parte adjunta
cuando se enclava el SUJETADOR.
2. Apriete el SUJETADOR lo más apretado posible con un
destornillador Phillips (cruz).
PASO 3
Fije el ESTANTE SUPERIOR (C) al DORSO SUPERIOR (H). Utilice dos
TORNILLOS MARRONES DE CABEZA PERDIDA de 41 mm (55S).
Separe dos APLICACIONES de la TARJETA CON
APLICACIONES (35P) y aplique las sobre la cabeza de cada
TORNILLO del ESTANTE SUPERIOR (C).
PASO 2
Fije la CORREA DE SEGURIDAD (60M) al ESTANTE SUPERIOR (C).
Utilice un TORNILLO NEGRO DE CABEZA GRANDE de 14 mm (1S).
NOTA: Coloque la CORREA DE SEGURIDAD (60M) exactamente
como se muestra.
PASO 1
No apriete los SUJETADORES TWIST-LOCK® en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Para comenzar el ensamblaje, empuje veinte SUJETADORES
TWIST-LOCK® SAUDER (12F) dentro de los agujeros grandes
del ESTANTE SUPERIOR (C), del ESTANTE CENTRAL (D), del
ESTANTE INFERIOR (E), del FONDO (F) y del
PANEL DELANTERO (G).
422600www.sauder.com/services Page 19

PASO 10
Fije los POMOS (159K) a los EXTREMOS (A y B). Utilice dos
TORNILLOS PLATEADOS PARA METAL de 22 mm (42S).
NOTA: Por favor, lea las páginas de atrás del folleto de
instrucciones en cuanto a importante información de seguridad.
Esto completa el ensamblaje. Limpie con su pulimento para
muebles preferido o un paño húmedo. Seque con un paño.
PASO 9
Cuidadosamente ponga la unidad en posición vertical y coloque
su unidad en su posición final.
NOTA: No gire el ANCLAJE DE SEGURIDAD PARA EL
DRYWALL (61M) en un montante de la pared. Si prefiere ajustar la
CORREA DE SEGURIDAD (60M) a un montante de la pared, vaya
a su ferretería local para obtener las herramientas adecuadas.
INSTRUCCIONES DE INSTALACIÓN:
1. Inserte el ANCLAJE DE SEGURIDAD PARA EL DRYWALL (61M)
a través la ARANDELA (13M) y el extremo de la CORREA DE
SEGURIDAD (60M).
2. Con un destornillador Phillips o un taladro, presione ligeramente
el tornillo en el drywall.
3. Presione; gire el tornillo hasta que se haga un agujero piloto y
se cuele la cubierta de nailon.
4. Gire el tornillo hasta que quede al ras contra la pared y usted
sienta una resistencia firme.
5. Continúe girando hasta que el tornillo comience a
rotar libremente.
NOTA: Antes de trasladar la unidad a otra ubicación, desatornille
el ANCLAJE DE SEGURIDAD PARA EL DRYWALL (61M) de su
pared. La cubierta de nailon permanecerá detrás de su pared.
422600 www.sauder.com/servicesPage 20
