Sauder Credenza 425765 User manual

sauder.com
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
Share your journey!
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE RETAILER.
Visit sauder.com/service to order replacement parts, view video assembly tips, or chat with a live rep.
Prefer the phone? Give us a ring at 1-800-445-1527.
Customer Service is available Monday-Friday - 9 a.m. to 5:30 p.m. EST (except holidays)
Sauder.com
It stands. You sit.
A thing of beauty,
this one.
English pg 1-18
Français pg 19-21
Español pg 22-24
Lot # 536163 12/03/19
Purchased: __________________
Credenza
Market Commons Collection | Model 425765

Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty

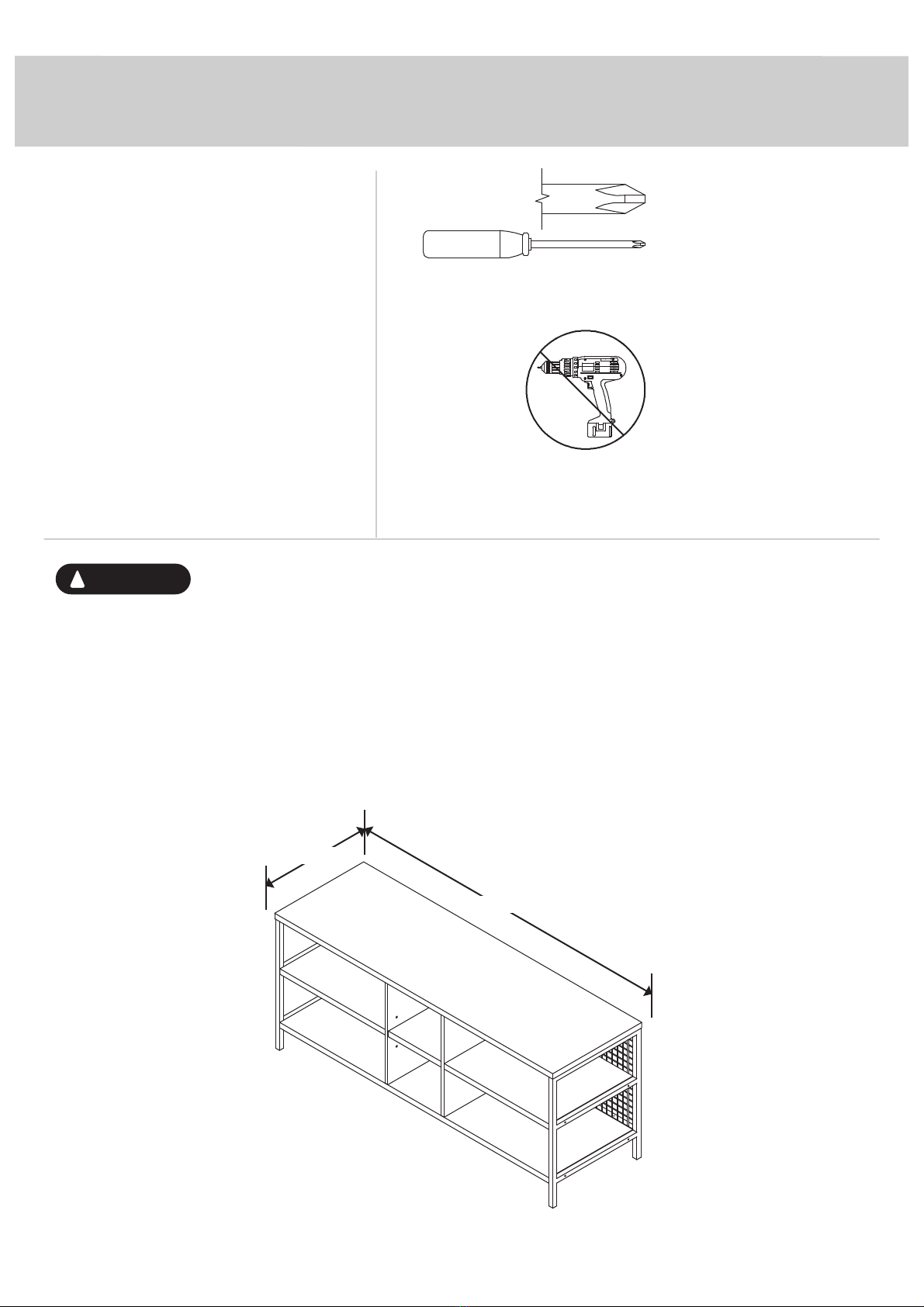

No. 2 Phillips Screwdriver
Tip Shown Actual Size
WARNING
!
Table of Contents Assembly Tools Required
Skip the power trip.
This time.
3
4
5-18
19-21
22-24
25-26
27
Use of a TV that is too heavy or large is hazardous. A TV that is too heavy will create a risk of a tip-over that can cause severe injury or
death. A TV that is too large for the available space might be accidentally pushed or bumped o the furniture, or subject to tip-over.
• Check the size and weight of your TV. Compare it to the diagram below – before you begin assembly!
• This Sauder unit is designed for use with flat panel televisions weighing less than 70 pounds. Never use with a TV that weighs more.
• The size of the television, front-to-back and side-to-side, must fit within the space defined in the diagram.
• Never place the front edge of the TV past the front edge of the TV support shelf (or stop molding – if equipped)
• Never allow the sides of the TV to extend past the side edges of the TV support surface.
• Be sure to apply the warning label as instructed later in the assembly. The label provides important safety related information.
70 lbs.
70 lbs.
55-3/8"
55-3/8"
17-3/4"
17-3/4"
Page 2 www.sauder.com/service 425765

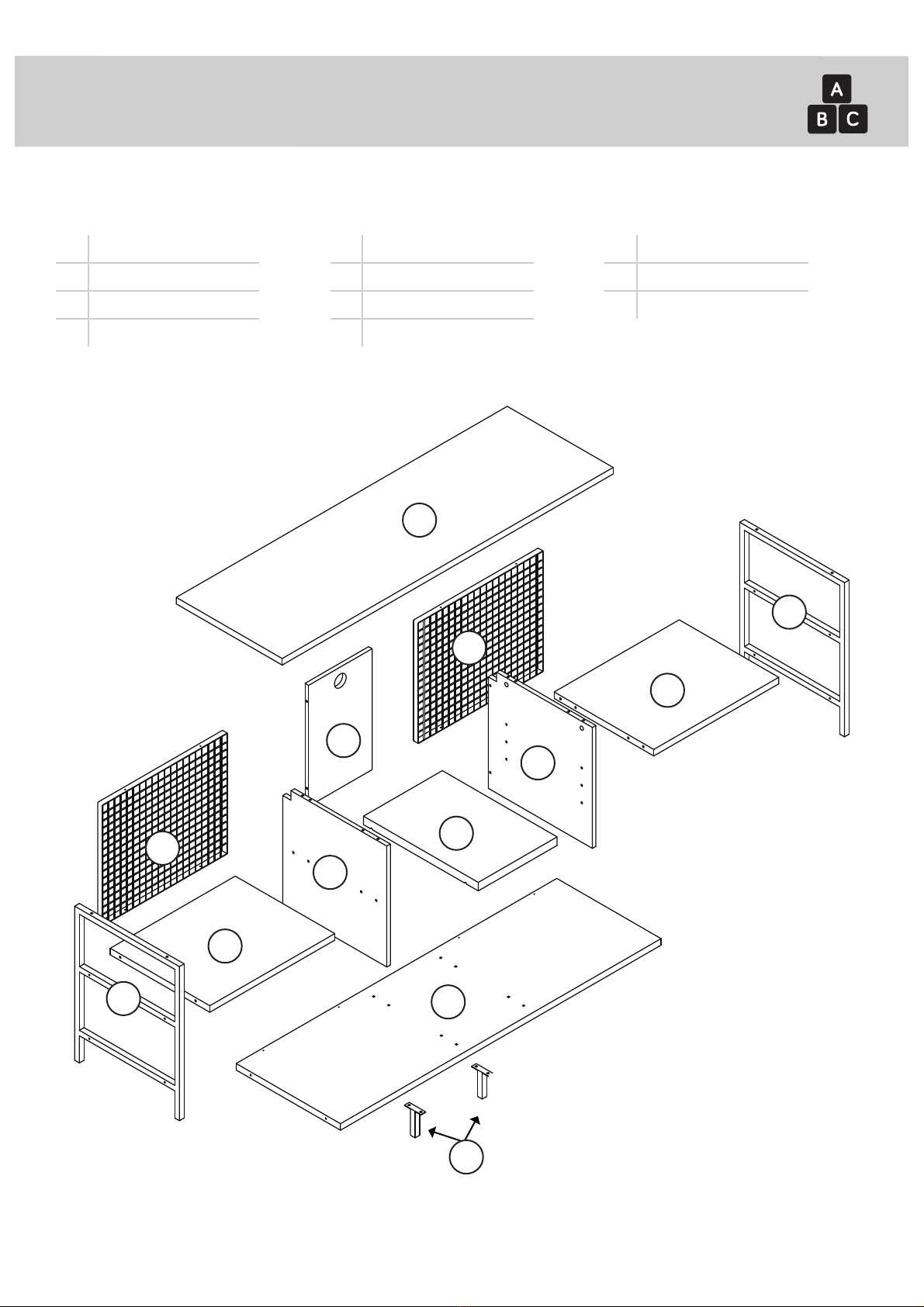

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A TOP (1)
B LEFT UPRIGHT (1)
C RIGHT UPRIGHT (1)
D BACK (1)
E BOTTOM (1)
F LEFT SHELF (1)
G RIGHT SHELF (1)
H END (2)
J WIRE BACK (2)
K FOOT (2)
L ADJUSTABLE SHELF (1)
Page 3www.sauder.com/service425765
A
B
C
D
E
F
G
H
H
J
J
K
L

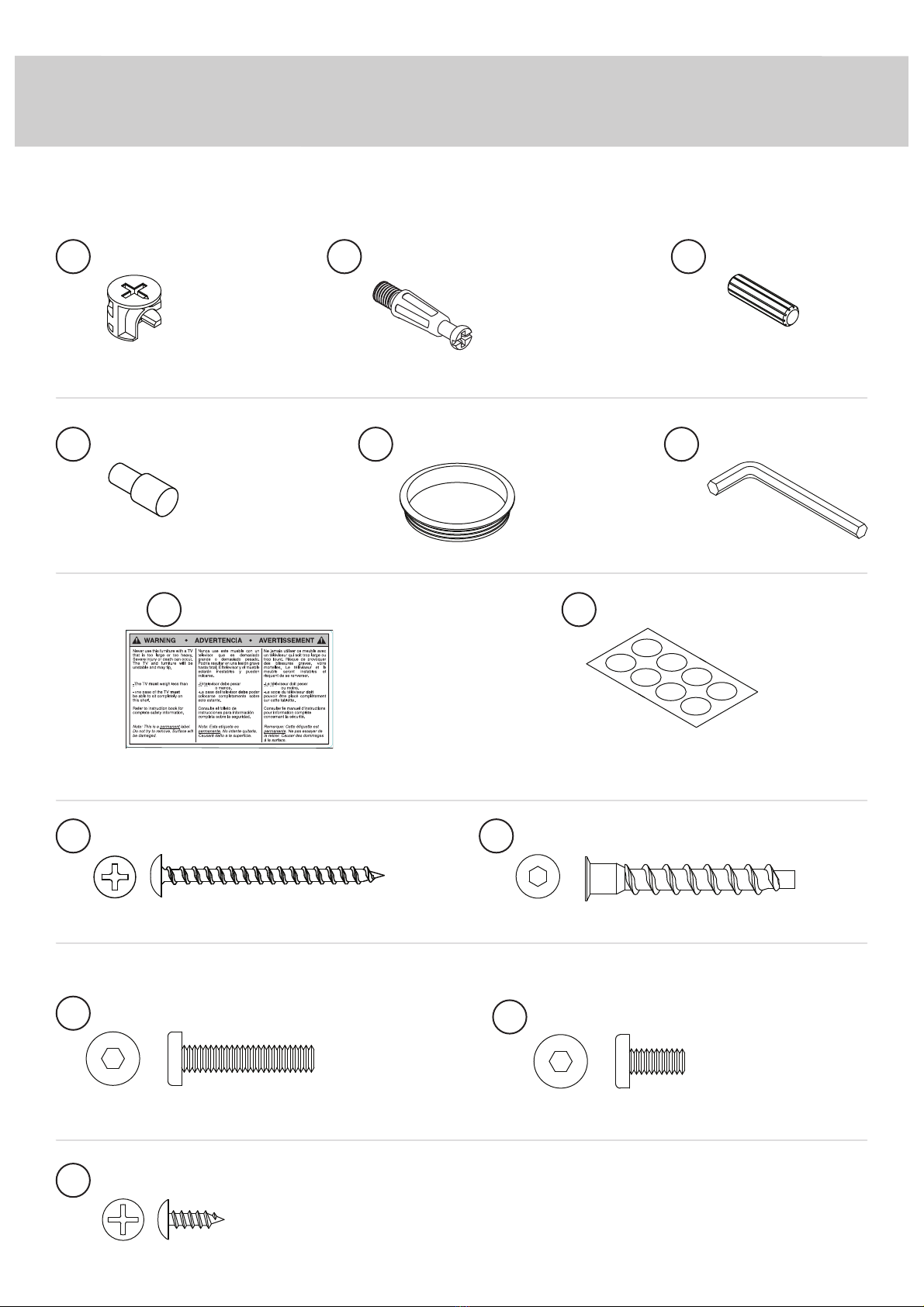

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/service 425765
CAM SCREW - 8
2
HIDDEN CAM - 8
1
BLACK 1-7/8" HEX HEAD SCREW - 8
9
BLACK 1-3/16" HEX HEAD SCREW - 4
10 BLACK 1/2" HEX HEAD SCREW - 4
11
SHELF PIN - 4
4 5 GROMMET - 1
WOOD DOWEL - 16
3
L-WRENCH - 1
6
(Refer to the last step for proper location and application)
WARNING LABEL - 1
7
522,68 22,68
70 lbs. 31,75 kg 31,75 kg
BLACK 1/2" PAN HEAD SCREW - 8
12
BLACK 2" PAN HEAD SCREW - 4
8
APPLIQUE CARD - 1
13

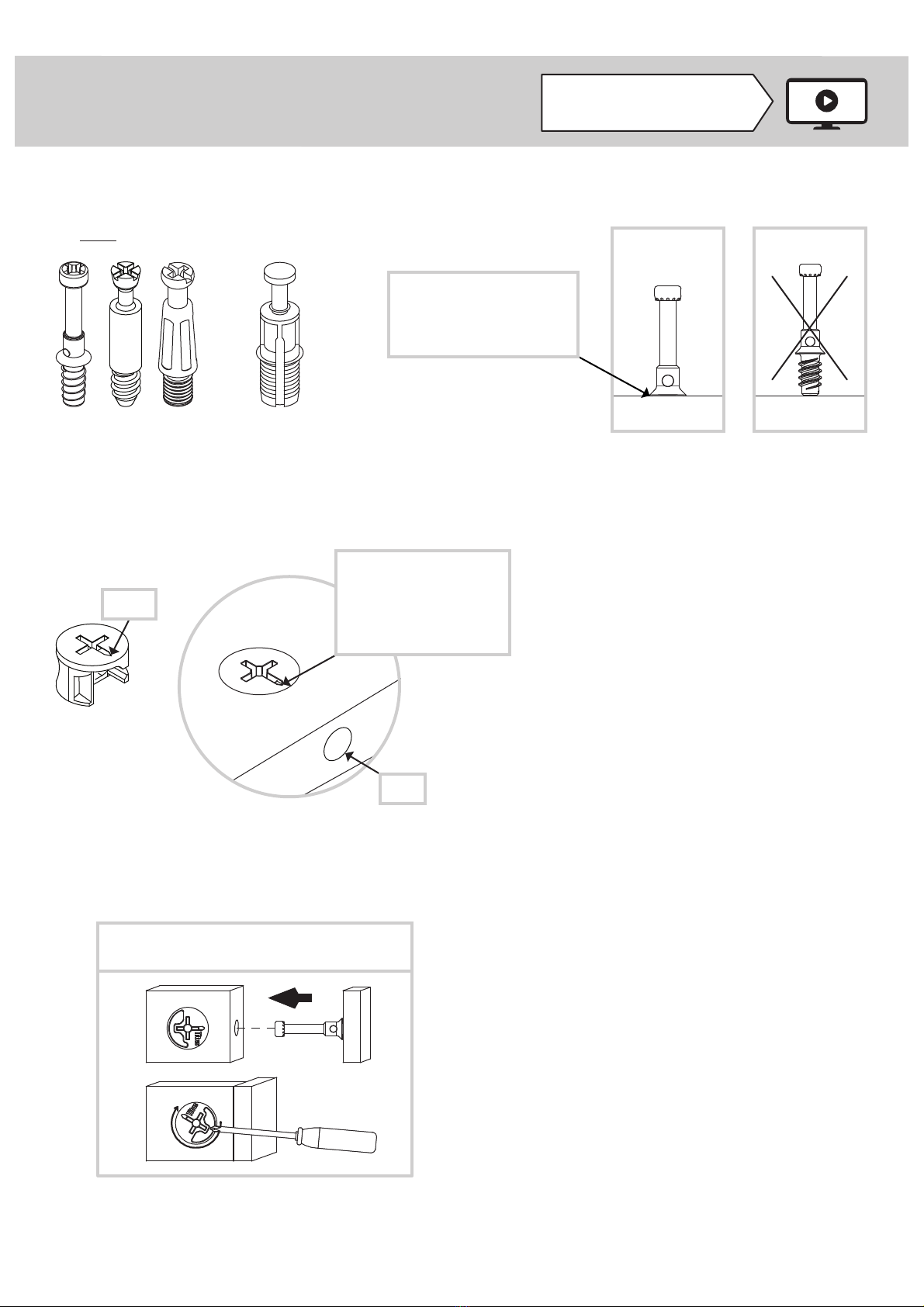

Hardware Usage Guide
HOW TO USE A HIDDEN CAM & CAM SCREW OR CAM DOWEL
NOTE: Various CAM SCREWS or a CAM DOWEL may be used.
Cam Screws Cam Dowel
Turn the CAM SCREW or
gently tap the CAM DOWEL
until the shoulder is against
the surface of the part.
1.
Hidden CamHidden Cam
Arrow
Push a HIDDEN CAM into
the part. The arrow in the
HIDDEN CAM must point
toward the hole in the
edge of the board.
Hole
2.
3.
1
2
Insert the CAM SCREW or CAM DOWEL into the
HIDDEN CAM. Tighten the HIDDEN CAM.
Page 5www.sauder.com/service425765
Look for this icon. It means a
video assembly tip is available at
www.sauder.com/service/tips

å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.

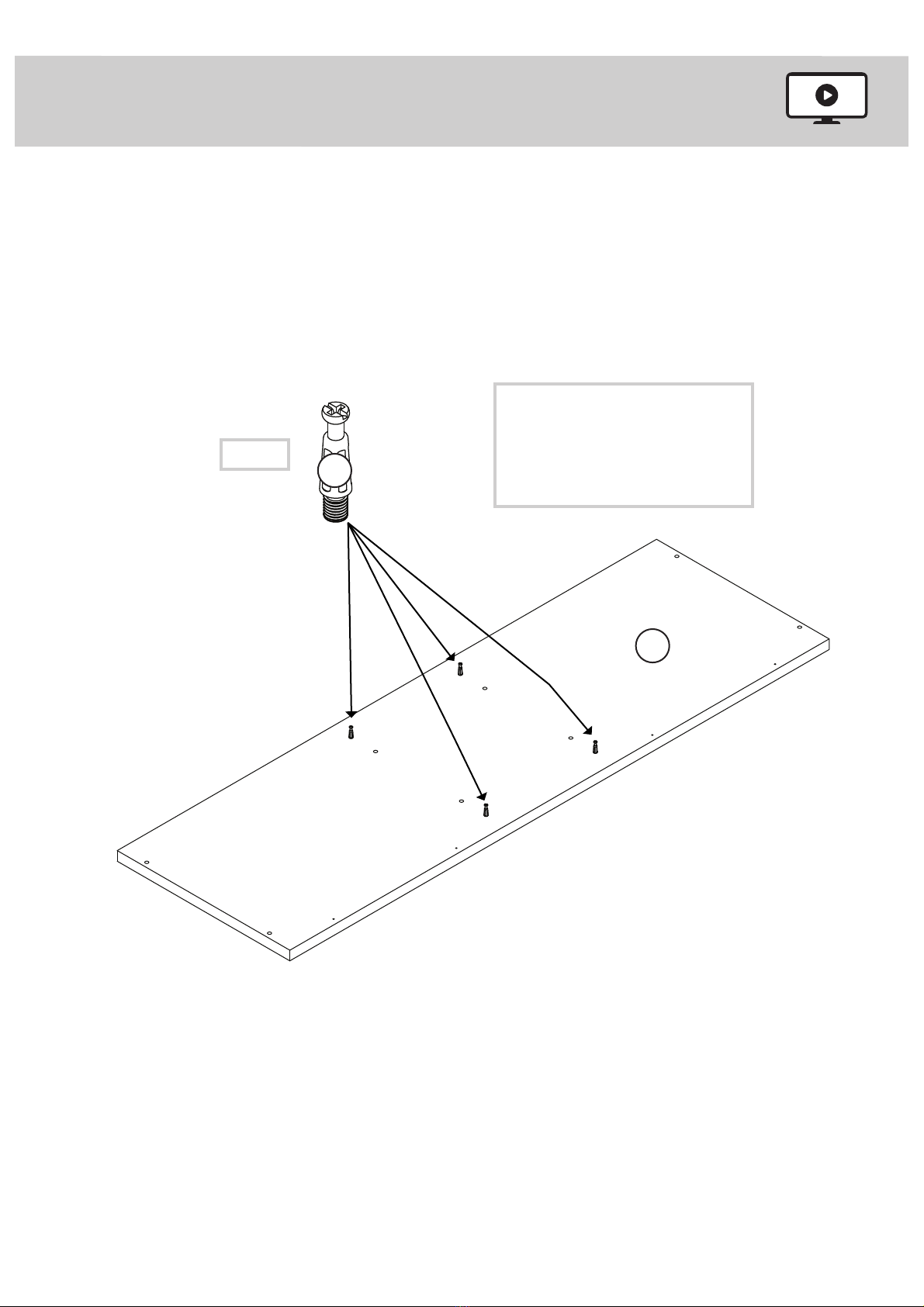

å Turn four CAM SCREWS (2) into the TOP (A).
Step 1
Page 6 www.sauder.com/service 425765
(4 used) 2
A
Meet Part (A). This component has
been engineered to be lighter, stronger,
faster… well ok. Not technically faster.
But definitely makes for a sturdier
425765 that’s easier to assemble and
friendlier to the environment.

Step 2
Page 7www.sauder.com/service425765

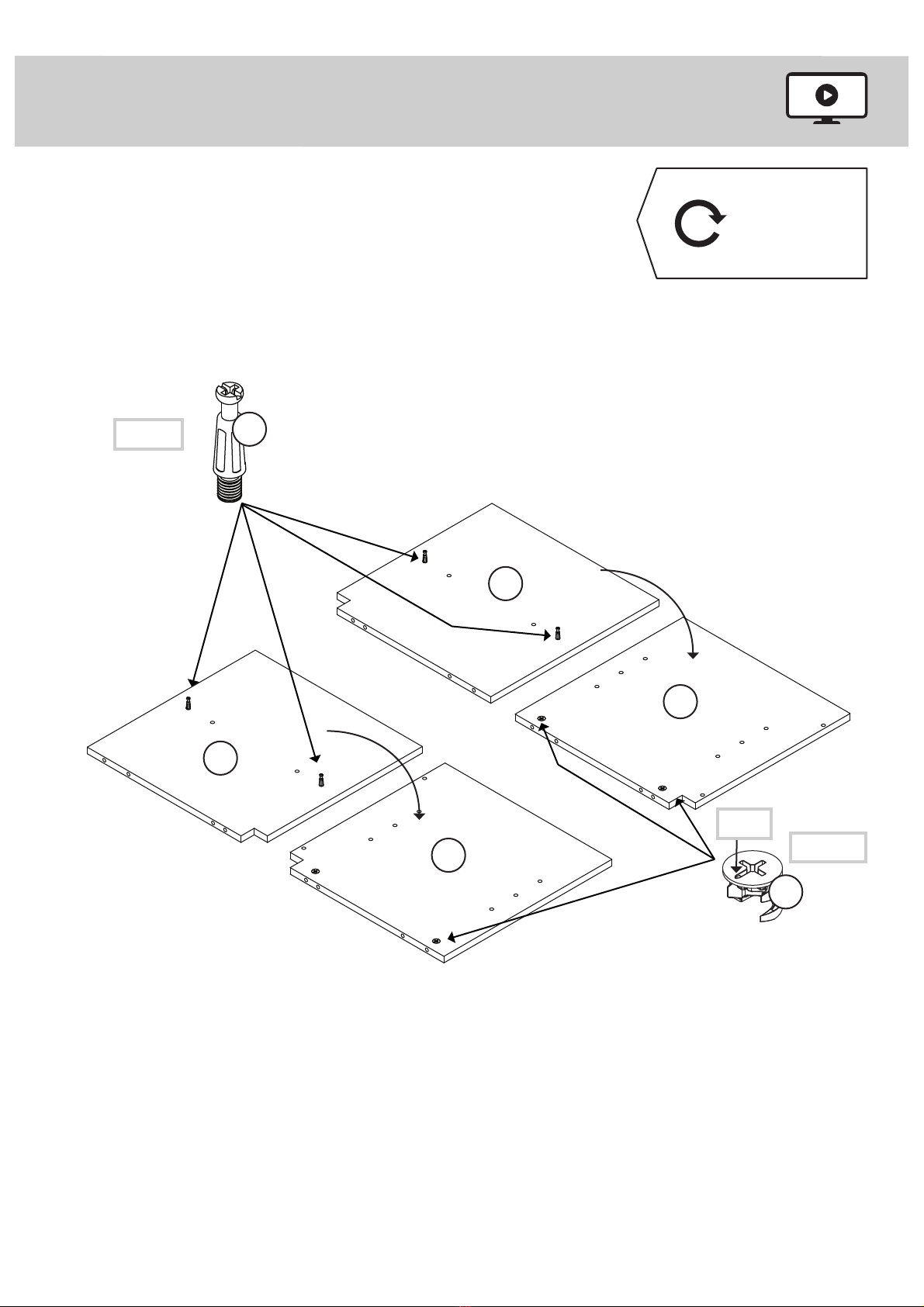

å Turn four CAM SCREWS (2) into the UPRIGHTS (B and C).
å Flip the UPRIGHTS (B and C) over. Push four HIDDEN
CAMS (1) into the UPRIGHTS.
B
B
C
C
F
L
I
P
O
V
E
R
F
L
I
P
O
V
E
R
(4 used) 2
Arrow
1
(4 used)
Remember:
Righty tighty.
Lefty loosey.

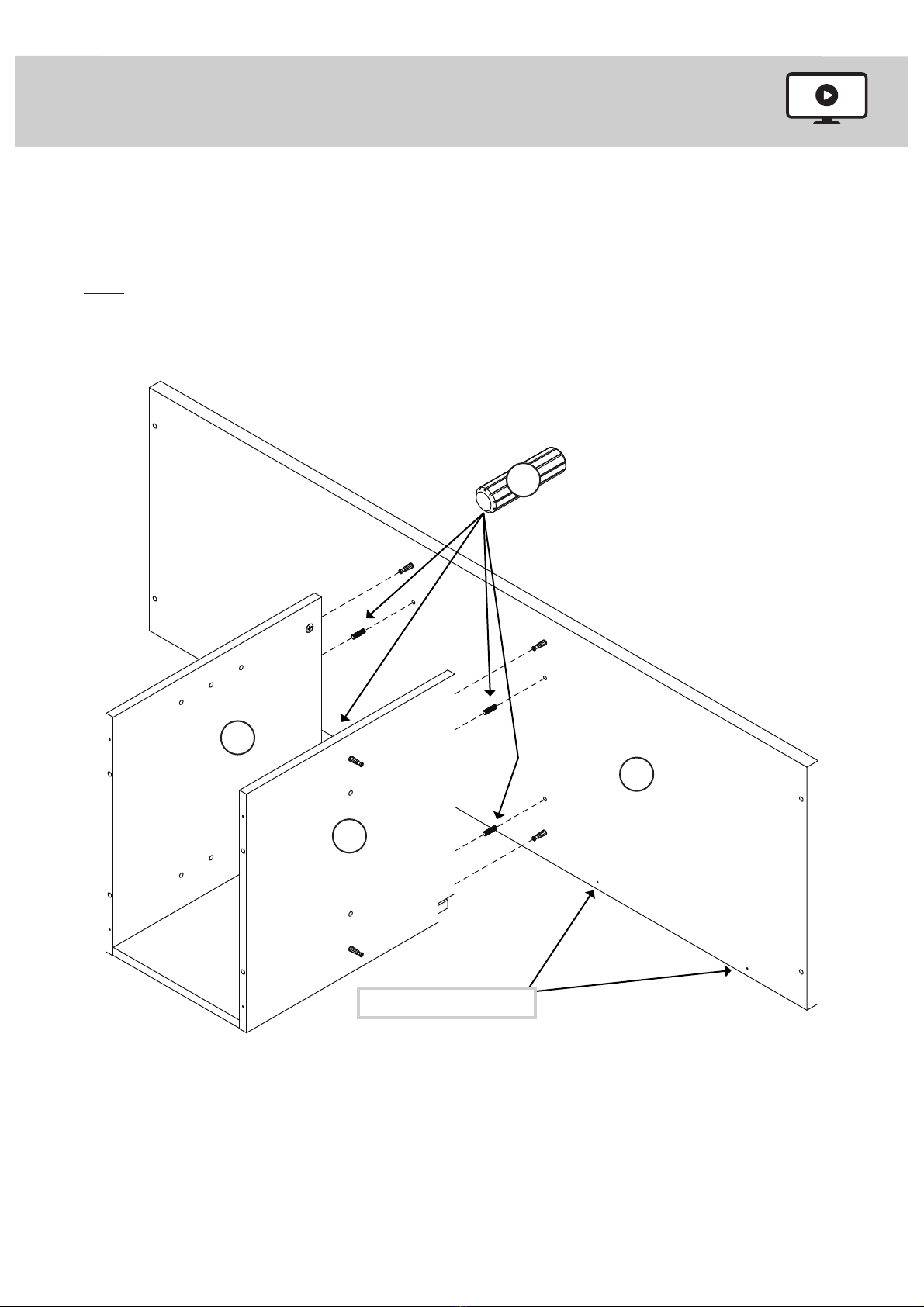

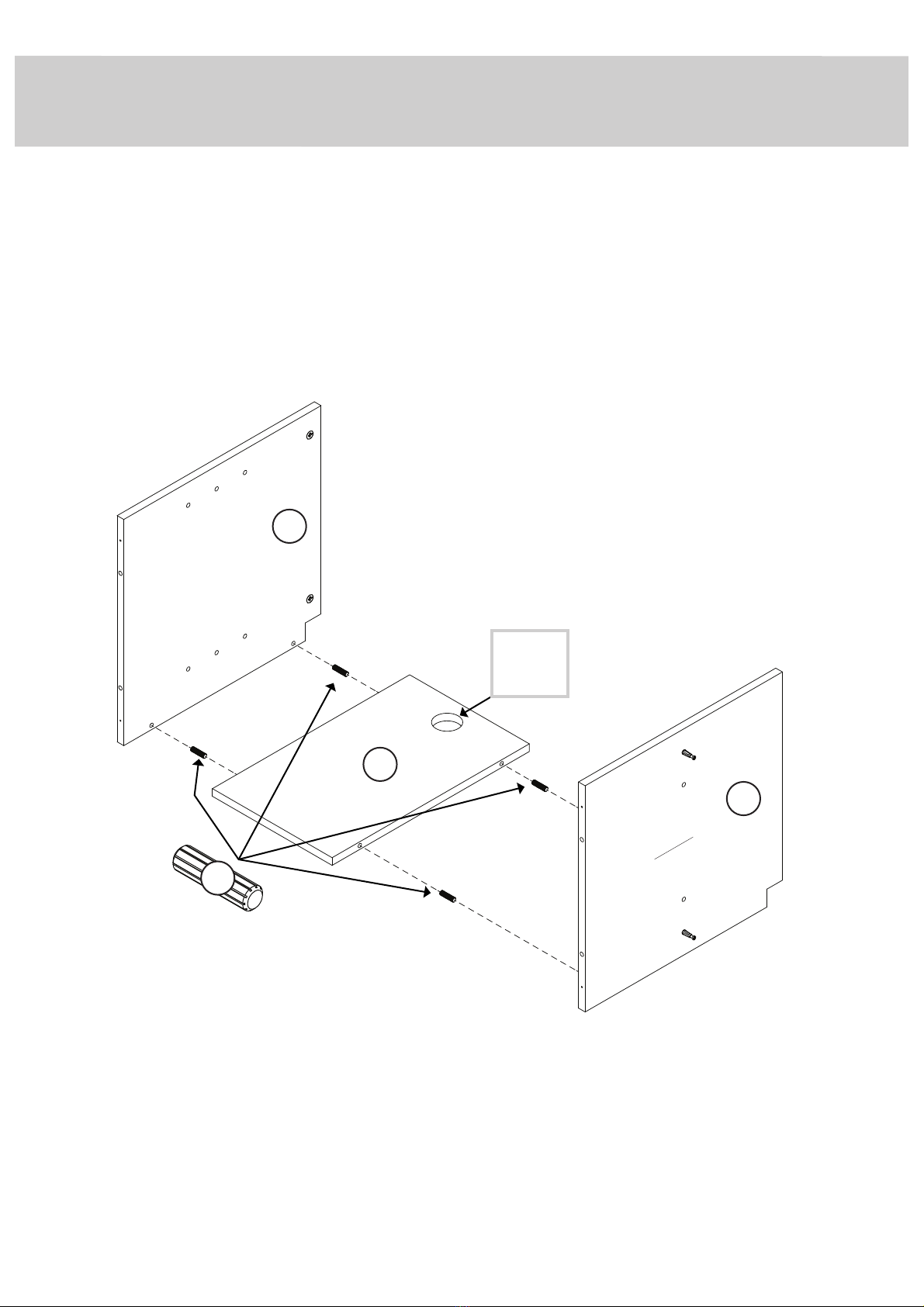

å Insert four WOOD DOWELS (3) into the long edges of
the BACK (D).
å Push the UPRIGHTS (B and C) onto the WOOD DOWELS
in the BACK (D).
Step 3
B
C
D
3
Surface with
HIDDEN CAMS
Surface without
HIDDEN CAMS
This hole
must be
here.
Page 8 www.sauder.com/service 425765

B
C
3
å Insert two WOOD DOWELS (3) into the edges of each
UPRIGHT (B and C).
å Fasten the UPRIGHTS (B and C) to the TOP (A). Tighten
four HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the UPRIGHTS
insert into the TOP.
Step 4
A
These holes must be here.
Page 9www.sauder.com/service425765

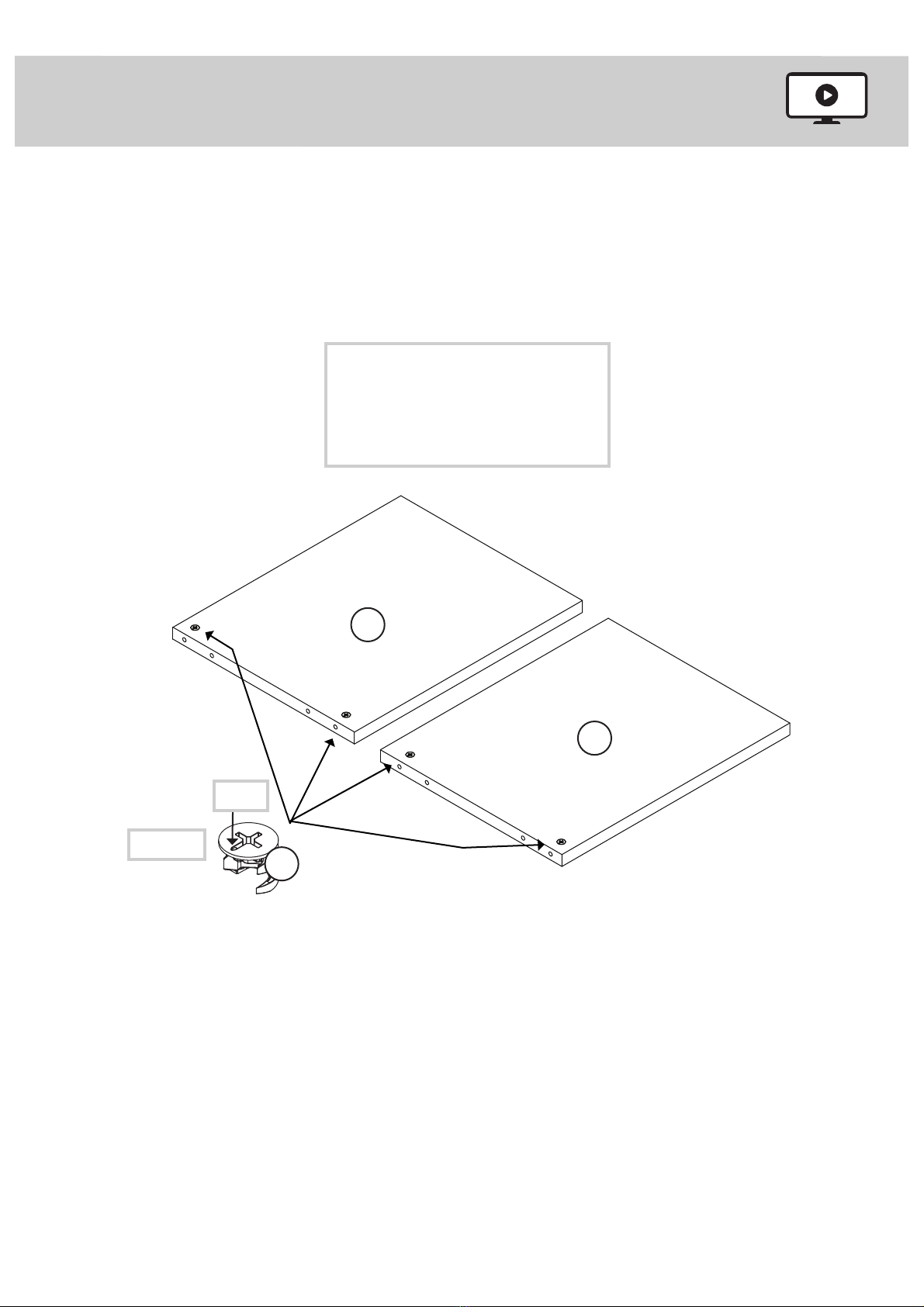

å Push four HIDDEN CAMS (1) into the SHELVES (F and G).
Step 5
Page 10 www.sauder.com/service 425765
F
G
Arrow
1
(4 used)
Meet Parts (F and G). These components
have been engineered to be lighter,
stronger, faster… well ok. Not technically
faster. But definitely makes for a sturdier
425765 that’s easier to assemble and
friendlier to the environment.

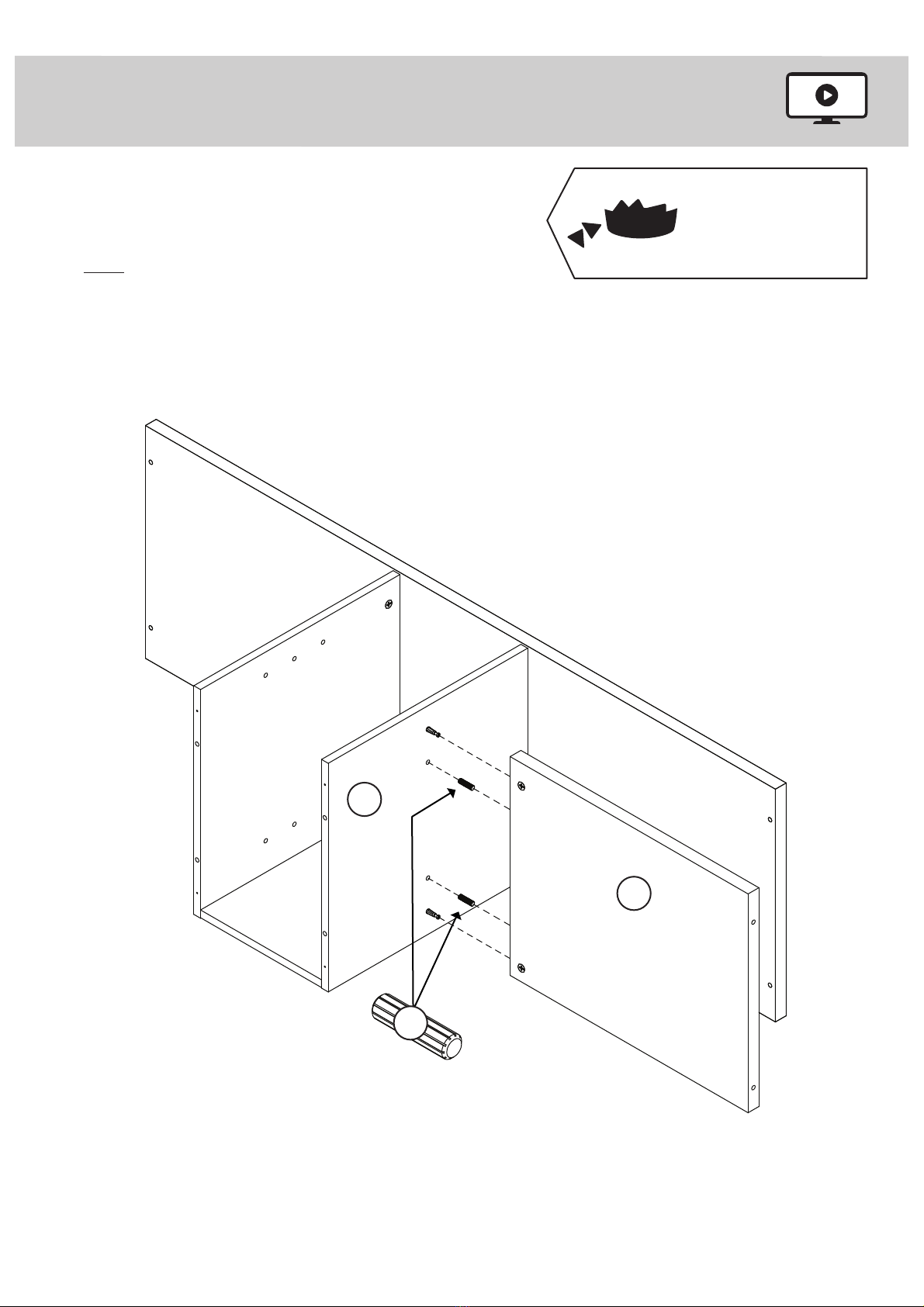

å Insert two WOOD DOWELS (3) into the RIGHT UPRIGHT (C).
å Fasten the RIGHT SHELF (G) to the RIGHT UPRIGHT (C).
Tighten two HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the RIGHT
UPRIGHT insert into the RIGHT SHELF.
Step 6
Page 11www.sauder.com/service425765
G
C
3
Surface with HIDDEN CAMS
Side Step: Make
nachos. (Optional, but
recommended.)

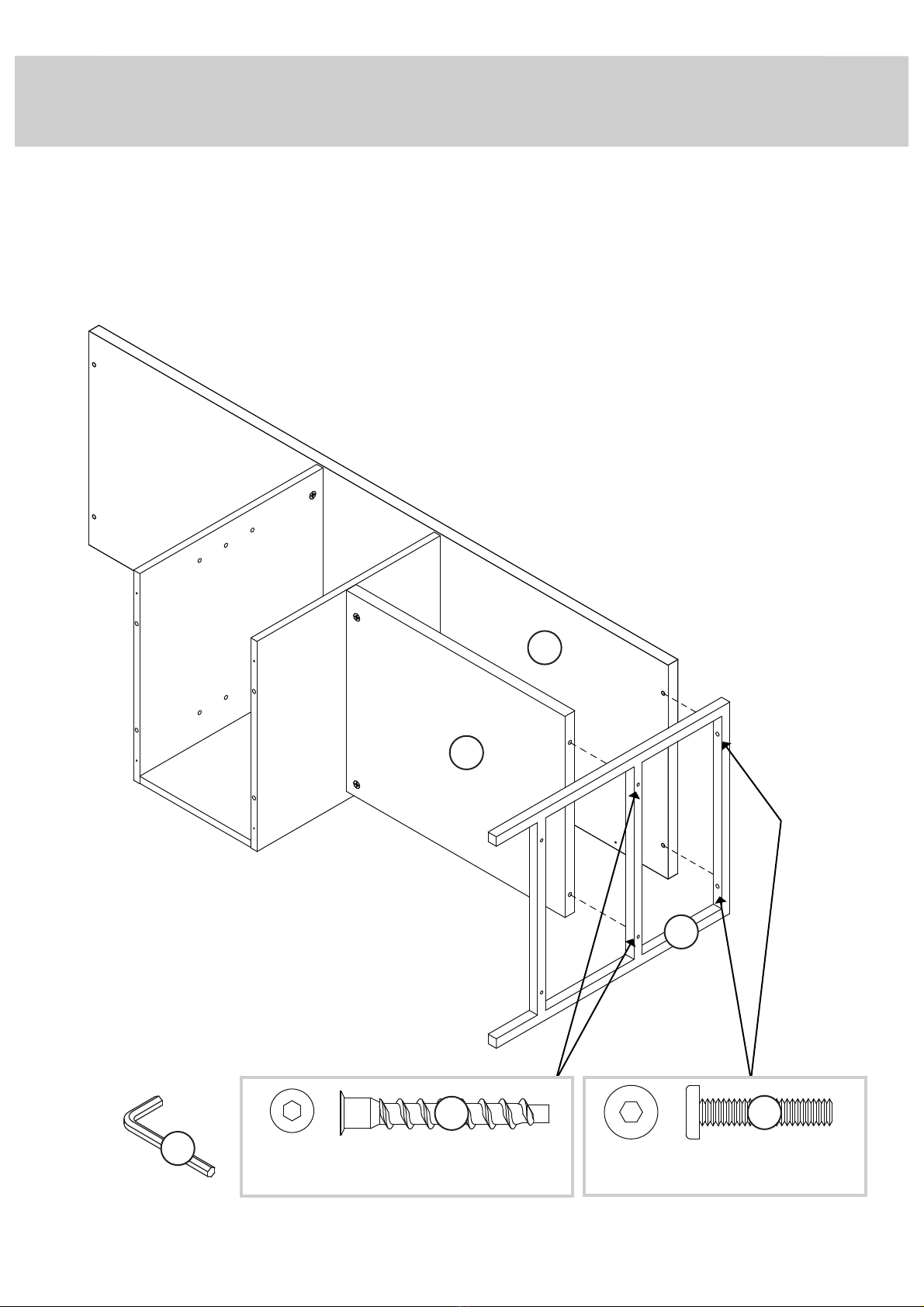

å Fasten an END (H) to the RIGHT SHELF (G). Tighten
two BLACK 1-7/8" HEX HEAD SCREWS (9) using the
L-WRENCH (6).
å Fasten the END (H) to the TOP (A). Tighten two BLACK
1-3/16" HEX HEAD SCREWS (10) using the L-WRENCH (6).
Step 7
Page 12 www.sauder.com/service 425765
6BLACK 1-3/16" HEX HEAD SCREW
(2 used in this step)
10
G
A
BLACK 1-7/8" HEX HEAD SCREW
(2 used in this step)
9
H

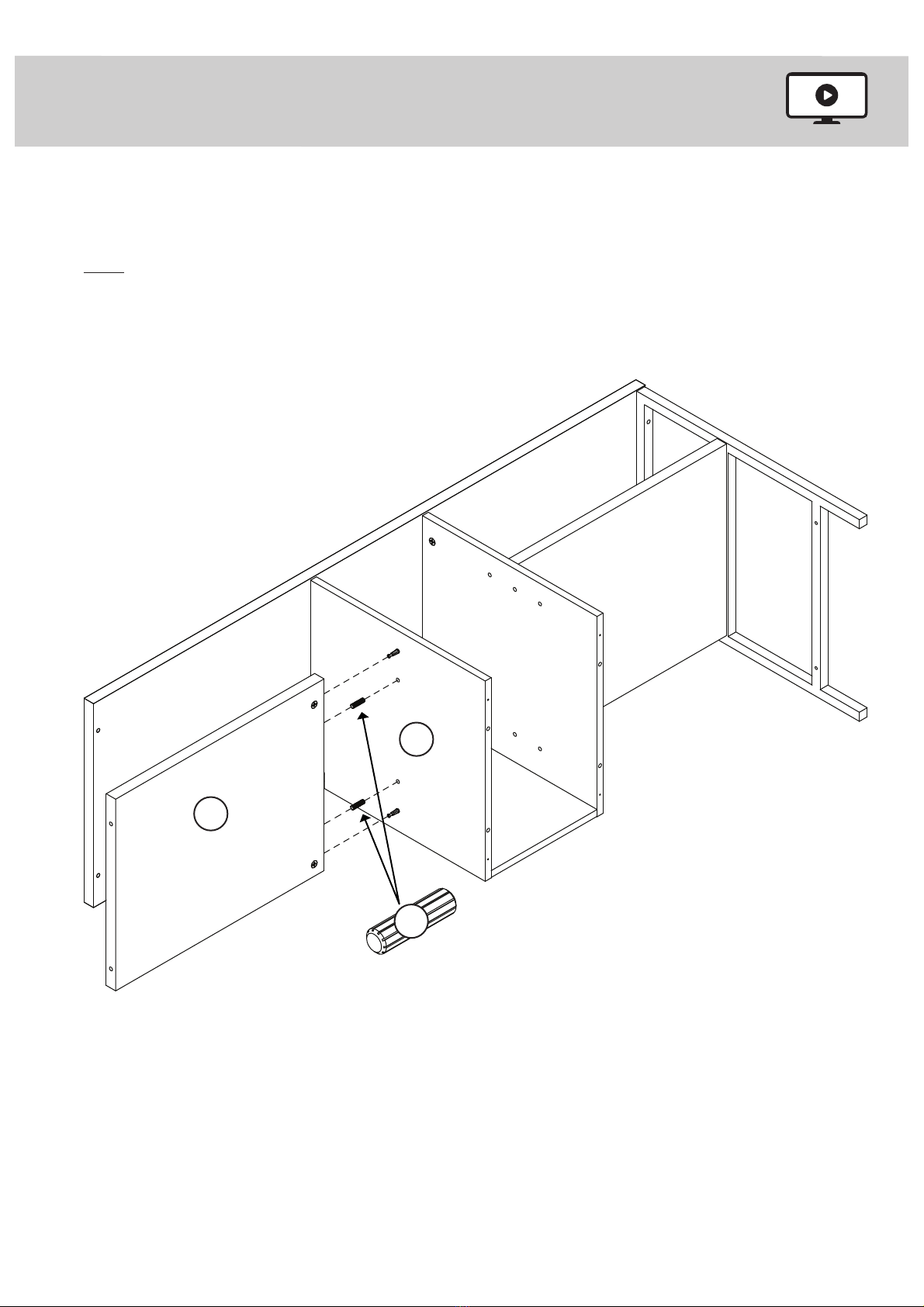

å Insert two WOOD DOWELS (3) into the LEFT UPRIGHT (B).
å Fasten the LEFT SHELF (F) to the LEFT UPRIGHT (B).
Tighten two HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the LEFT
UPRIGHT insert into the LEFT SHELF.
Step 8
Page 13www.sauder.com/service425765
3
Surface with HIDDEN CAMS
F
B

Step 9
Page 14 www.sauder.com/service 425765
å Fasten the remaining END (H) to the LEFT SHELF (F).
Tighten two BLACK 1-7/8" HEX HEAD SCREWS (9) using
the L-WRENCH (6).
å Fasten the END (H) to the TOP (A). Tighten two BLACK
1-3/16" HEX HEAD SCREWS (10) using the L-WRENCH (6) .
F
H
A
6
BLACK 1-3/16" HEX HEAD SCREW
(2 used in this step)
10
BLACK 1-7/8" HEX HEAD SCREW
(2 used in this step)
9

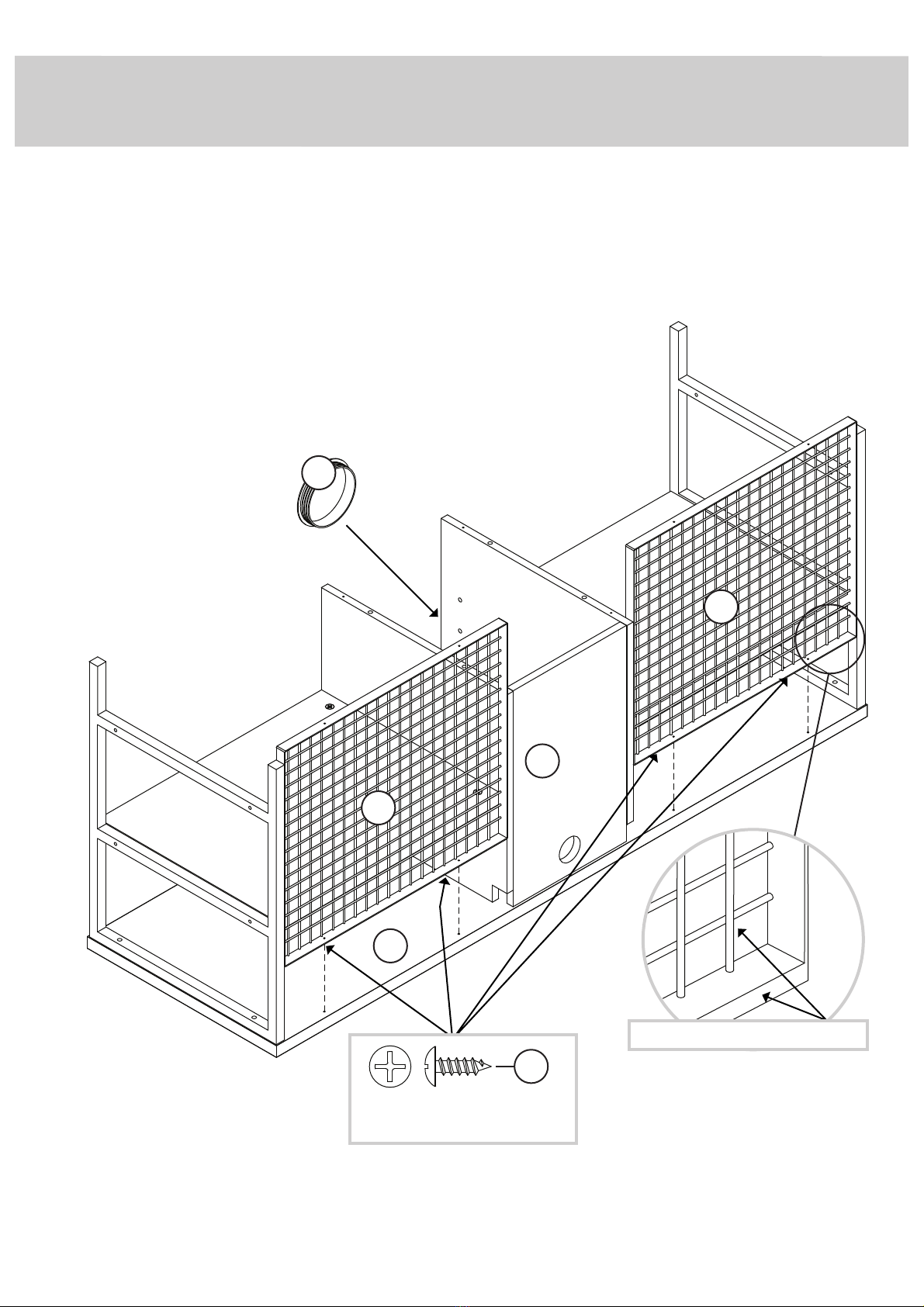

å Carfully turn your unit onto its TOP (A).
å Fasten the WIRE BACKS (J) to the TOP (A). Use four
BLACK 1/2" PAN HEAD SCREWS (12).
å Push the GROMMET (5) into the hole in the BACK (D).
Step 10
Page 15www.sauder.com/service425765
A
BLACK 1/2" PAN HEAD SCREW
(4 used in this step)
12
Metal grate is further from this edge.
J
J
D
5

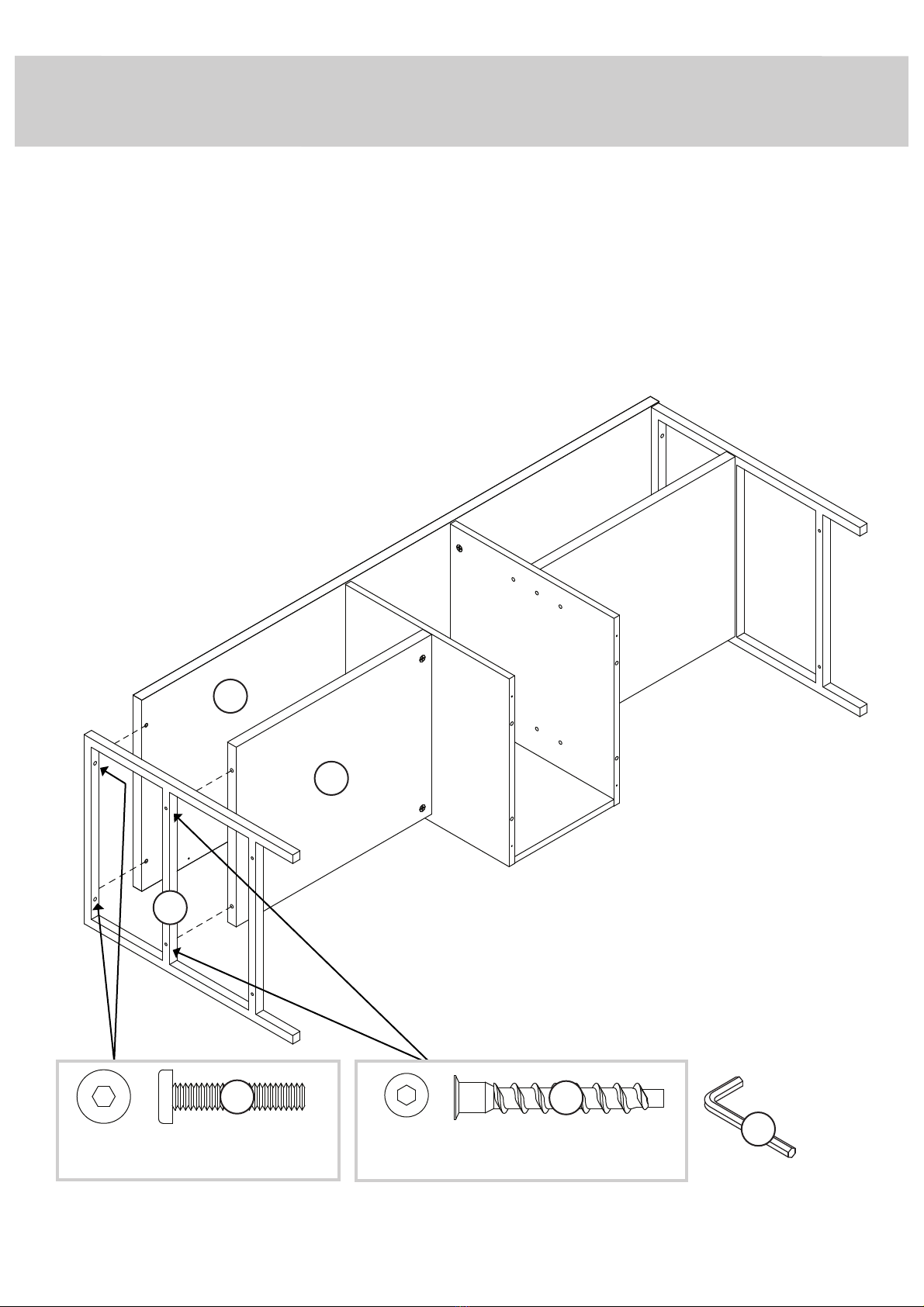

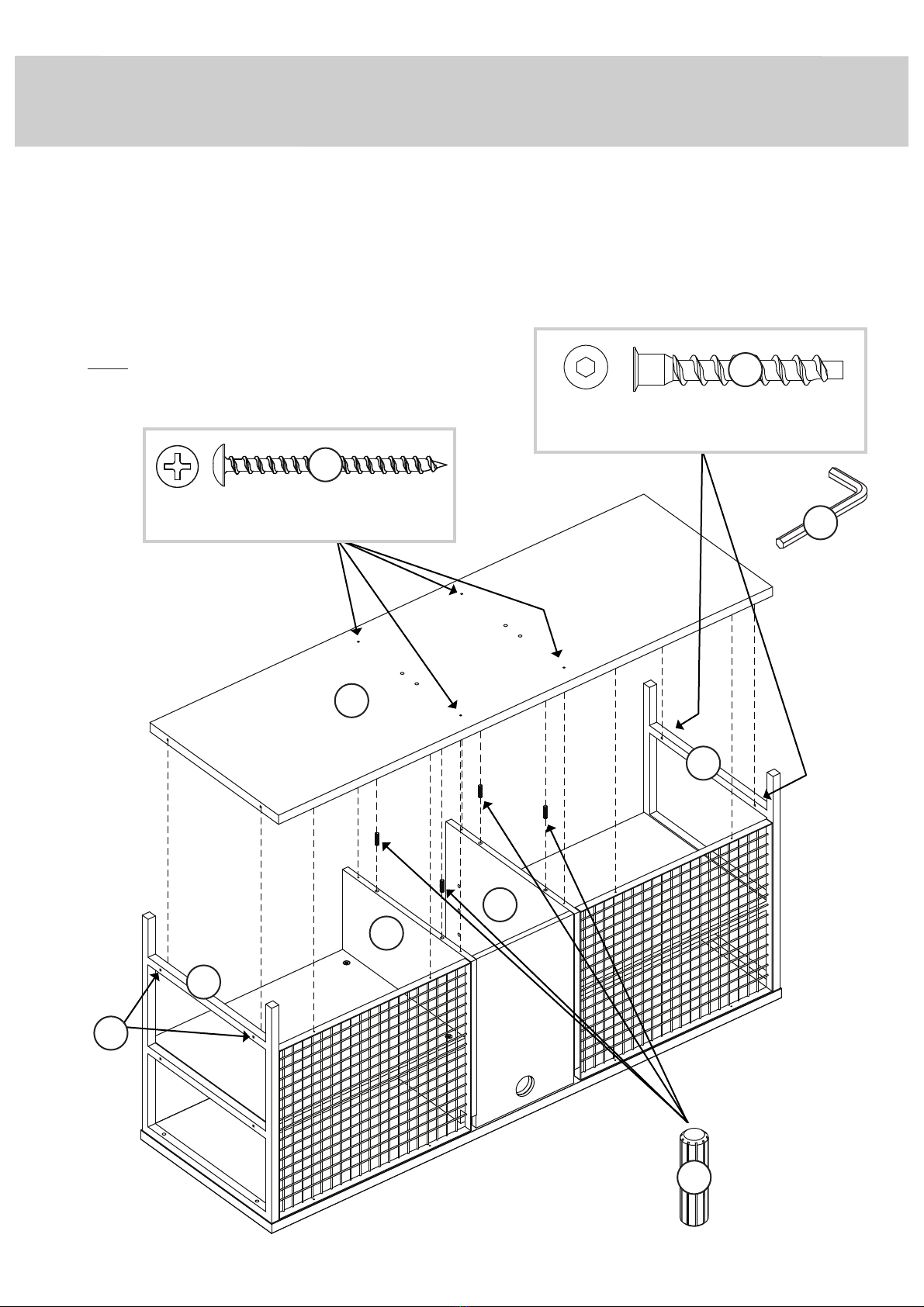

å Insert four WOOD DOWELS (3) into the top edges of the
UPRIGHTS (B and C).
å Fasten the BOTTOM (E) to the UPRIGHTS (B and C). Use
four BLACK 2" PAN HEAD SCREWS (8).
å Fasten the ENDS (H) to the BOTTOM (E). Tighten
four BLACK 1-7/8" HEX HEAD SCREWS (9) using the
L-WRENCH (6).
å NOTE: Be sure the WOOD DOWELS in the UPRIGHTS
insert into the BOTTOM.
Step 11
Page 16 www.sauder.com/service 425765
B
C
3
BLACK 1-7/8" HEX HEAD SCREW
(4 used in this step)
9
9
E
6
BLACK 2" PAN HEAD SCREW
(4 used in this step)
8
H
H

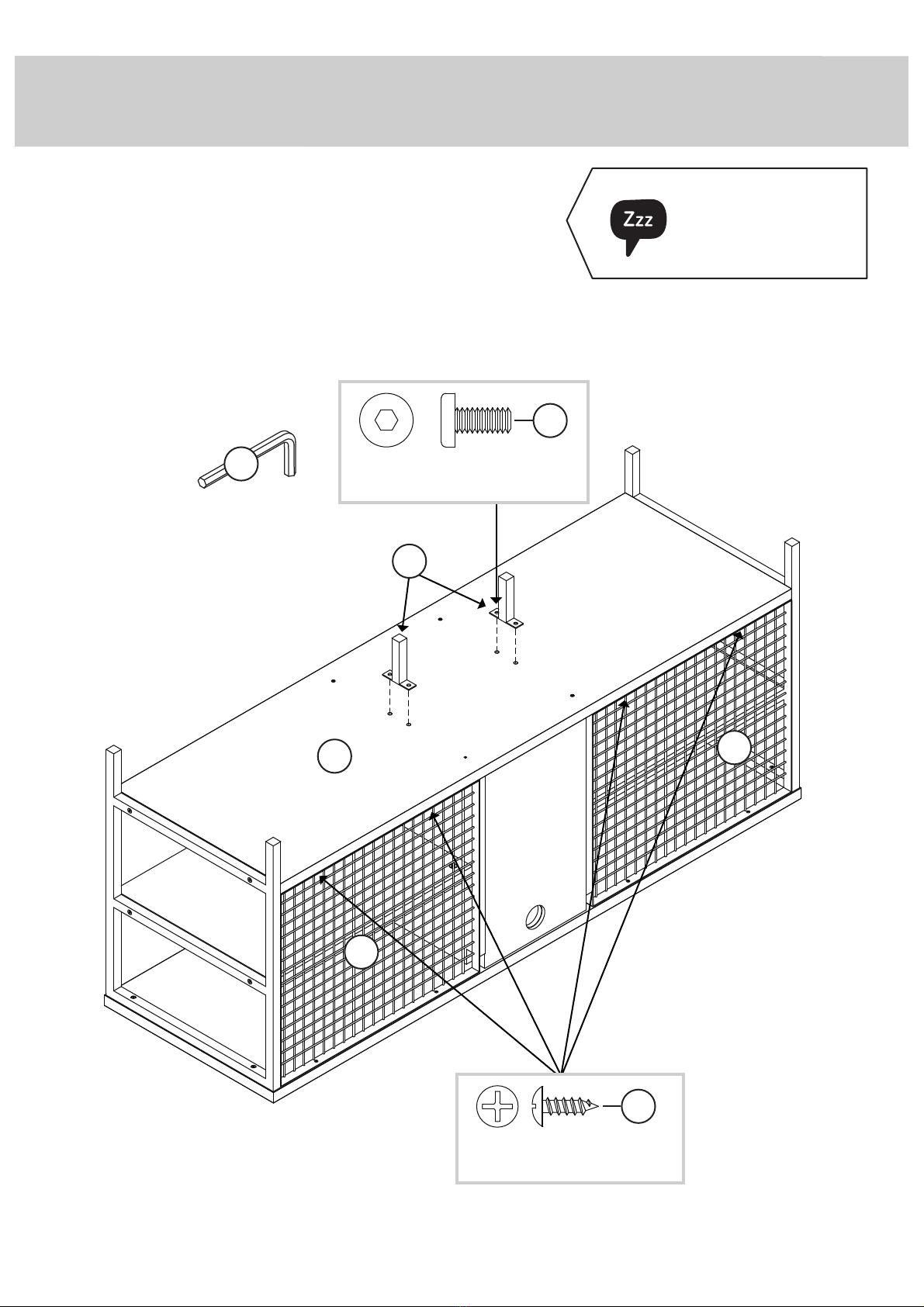

å Fasten the WIRE BACKS (J) to the BOTTOM (E). Use four
BLACK 1/2" PAN HEAD SCREWS (12).
å Fasten the FEET (K) to the BOTTOM (E). Tighten
four BLACK 1/2" HEX HEAD SCREWS (11) using the
L-WRENCH (6).
Step 12
Page 17www.sauder.com/service425765
E
J
J
BLACK 1/2" PAN HEAD SCREW
(4 used in this step)
12
K
6BLACK 1/2" HEX HEAD SCREW
(4 used for the FEET)
11
Almost time to
celebrate! With a nap.

Step 13
Page 18 www.sauder.com/service 425765

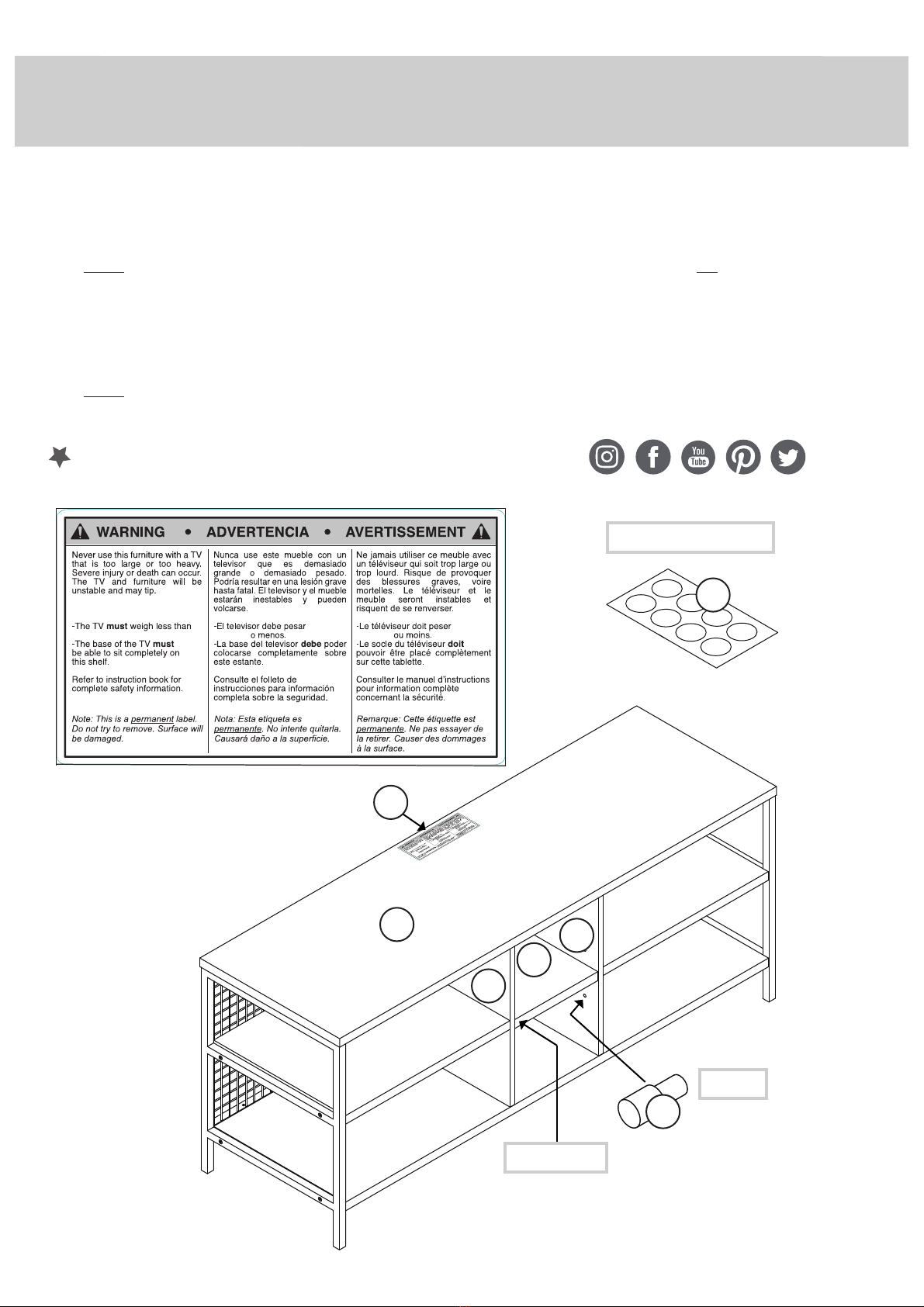

å Carefully stand your unit upright.
å Apply the WARNING LABEL (7) to the TOP (A). You should be able to read the label when the TV is removed from the
unit. When the TV is in place, it should hide the label. Peel o the backing and apply the label as shown in the diagram.
å NOTE: This is a permanent label intended to last for the life of the product. Once applied, do not try to remove it.
å Insert the SHELF PINS (4) into the hole locations of your choice in the UPRIGHTS (B and C). Set the ADJUSTABLE
SHELF (L) onto the SHELF PINS.
å Peel APPLIQUES from the APPLIQUE CARD (13) and stick them onto each visible HIDDEN CAM.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
522,68 22,68
70 lbs. 31,75 kg 31,75 kg
522,6822,68
70 lbs. 31,75 kg 31,75 kg
7
And to celebrate, why not share your success story at sauder.com or
A
4
L
B
C
70 lbs.
15 lbs.
35 lbs. 35 lbs.
50 lbs. total
(4 used)
To cover HIDDEN CAMS
13
Finished edge

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
1 EXCENTRIQUE ESCAMOTABLE.....................8
2 VIS D'EXCENTRIQUE ...............................................8
3 CHEVILLE EN BOIS................................................ 16
4 GOUPILLE DE TABLETTE.....................................4
5 PASSE-CÂBLES............................................................1
6 CLÉ EN L.............................................................................1
7 ÉTIQUETTE D’AVERTISSEMENT.....................1
(Consulter la dernière étape pour l'emplacement
et application appropriées)
8 VIS TÊTE GOUTTE DE SUIF
51 mm NOIRE................................................................4
9 VIS TÊTE HEX 48 mm NOIRE...........................8
10 VIS TÊTE HEX 30 mm NOIRE..........................4
11 VIS TÊTE HEX 13 mm NOIRE............................4
12 VIS TÊTE GOUTTE DE SUIF
13 mm NOIRE................................................................8
13 FICHE D'APPLIQUÉS................................................1
A DESSUS...............................................................................1
B MONTANT GAUCHE.................................................1
C MONTANT DROIT........................................................1
D ARRIÈRE ..............................................................................1
E DESSOUS...........................................................................1
F TABLETTE GAUCHE..................................................1
G TABLETTE DROITE.....................................................1
H EXTRÉMITÉ......................................................................2
J ARRIÈRE MÉTALLIQUE ..........................................2
K PIED........................................................................................2
L TABLETTE RÉGLABLE.............................................1
CrédenceModèle 425765
Page 19www.sauder.com/service425765

ÉTAPE 3
Insérer quatre CHEVILLES EN BOIS (3) dans les bords longs de
l’ARRIÈRE (D).
Enfoncer les MONTANTS (B et C) sur les CHEVILLES EN BOIS
dans l'ARRIÈRE (D).
ÉTAPE 4
Insérer deux CHEVILLES EN BOIS (3) dans les bords supérieurs
de chaque MONTANT (B et C).
Fixer les MONTANTS (B et C) au DESSUS (A). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer d’insérer les CHEVILLES EN BOIS des
MONTANTS dans le DESSUS.
ÉTAPE 5
Enfoncer quatre EXCENTRIQUES ESCAMOTABLES (1) dans les
TABLETTES (F et G).
ÉTAPE 6
Insérer deux CHEVILLES EN BOIS (3) dans le MONTANT DROIT (C).
Fixer la TABLETTE DROITE (G) au MONTANT DROIT (C). Serrer
deux EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer de bien insérer les CHEVILLES EN BOIS
du MONTANT DROIT dans la TABLETTE DROITE.
ÉTAPE 7
Insérer deux CHEVILLES EN BOIS (3) dans le MONTANT DROIT (C).
Fixer la TABLETTE DROITE (G) au MONTANT DROIT (C). Serrer
deux EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer de bien insérer les CHEVILLES EN BOIS
du MONTANT DROIT dans la TABLETTE DROITE.
ÉTAPE 8
Insérer deux CHEVILLES EN BOIS (3) dans le MONTANT GAUCHE (B) .
Fixer la TABLETTE GAUCHE (F) au MONTANT GAUCHE (B). Serrer
deux EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer de bien insérer les CHEVILLES EN BOIS du
MONTANT GAUCHE dans la TABLETTE GAUCHE.
ÉTAPE 2
Faire tourner quatre VIS D'EXCENTRIQUE (2) dans les
MONTANTS (B et C).
Retourner les MONTANTS (B et C). Enfoncer quatre
EXCENTRIQUES ESCAMOTABLES (1) dans les MONTANTS.
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Faire tourner quatre VIS D'EXCENTRIQUE (2) dans le DESSUS (A).
Page 20 www.sauder.com/service 425765
AVERTISSEMENT
L'utilisation d'un téléviseur trop lourd ou trop gros est dangereuse.
Un téléviseur trop lourd créera un risque de basculement pouvant
provoquer de graves blessures ou la mort. Un téléviseur trop gros
pour l'espace disponible risque d'être accidentellement poussé ou
de tomber du mobilier ou d'être sujet à basculer.
• Vérifier la taille et le poids du téléviseur. Le comparer au
diagramme ci-dessous avant de commencer l'assemblage !
• Cette unité Sauder est conçue pour les téléviseurs à écrans plats
pesant moins de 31 kg. Ne jamais utiliser avec des téléviseurs plus
lourds.
• La taille du téléviseur, d'avant en arrière et latéralement, doit
rentrer dans l'espace défini sur le schéma.
• Ne jamais placer le devant du téléviseur au-delà du devant de
la tablette de support de téléviseur (ou de la moulure de butée, le
cas échéant).
• Ne jamais laisser les côtés du téléviseur dépasser les bords
latéraux de la surface de support du téléviseur.
Veiller à installer l'étiquette de mise en garde comme indiqué plus
tard au cours de l’assemblage. L'étiquette fournit d'importants
renseignements relatifs à la sécurité.
Guide d'utilisation de la visserie
UTILISATION DE LA EXCENTRIQUE ESCAMOTABLE ET DE LA
VIS D'EXCENTRIQUE OU DE LA CHEVILLE D’EXCENTRIQUE
REMARQUE : Plusieurs VIS D'EXCENTRIQUE ou une CHEVILLE
D’EXCENTRIQUE peut être utilisé.
1 Faire tourner la VIS D'EXCENTRIQUE ou taper doucement la
CHEVILLE D'EXCENTRIQUE jusqu'à ce que l'épaulement repose
sur la surface de la pièce.
2 Enfoncer un EXCENTRIQUE ESCAMOTABLE dans la partie. La
flèche dans l’EXCENTRIQUE ESCAMOTABLE doit être dirigée vers
le trou dans le chant de la planche.
3 Insérer la VIS D'EXCENTRIQUE ou la CHEVILLE
D’EXCENTRIQUE dans l’EXCENTRIQUE ESCAMOTABLE.
Serrer l’EXCENTRIQUE ESCAMOTABLE.
