SERVICE MANUAL
CODE: 00ZSF2050TM/E
No.2
MODEL SF-2050
MODEL SF-C52
[ 1 ] PRODUCT OUTLINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
[ 2 ] PRODUCT SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

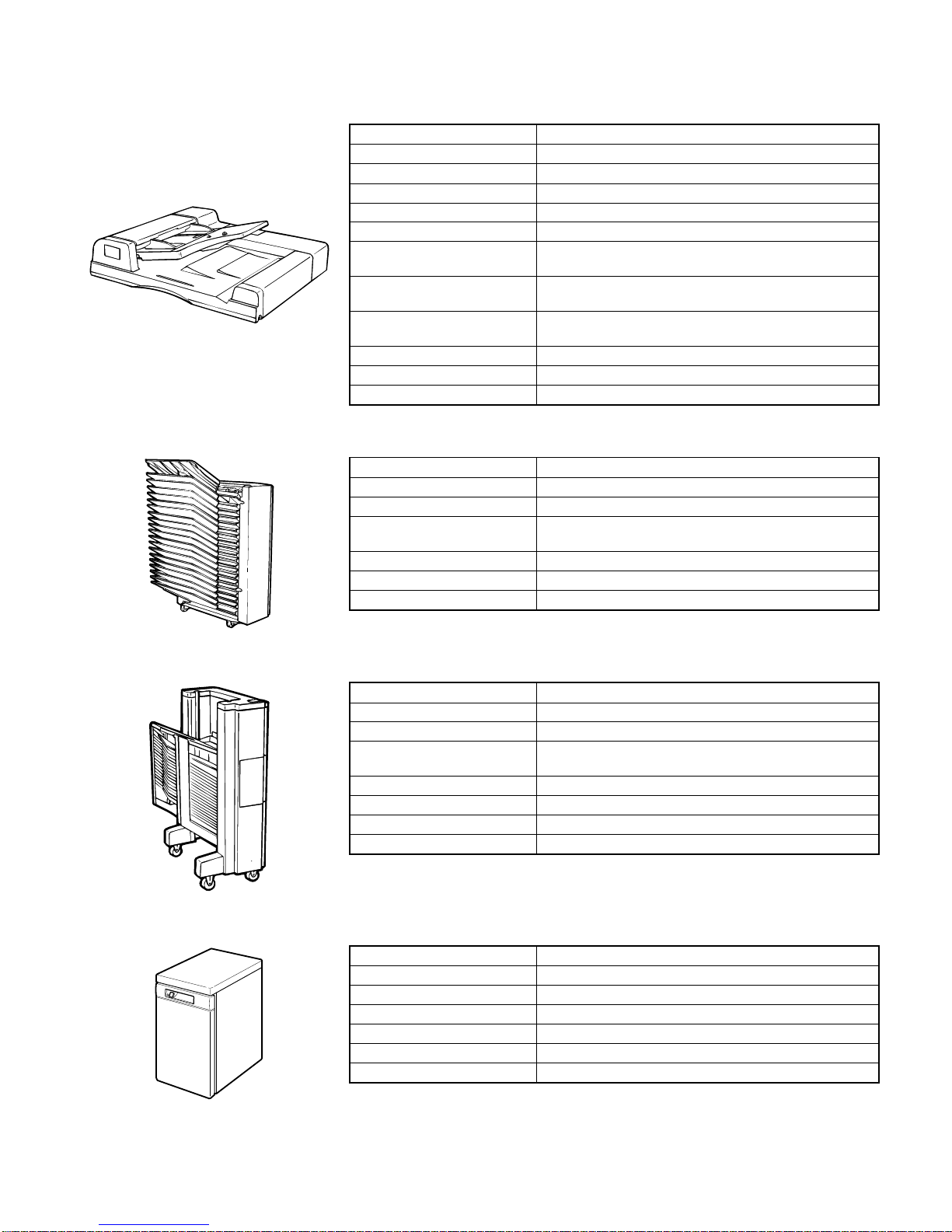

[ 3 ] OPTION SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
[ 4 ] PAPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
[ 5 ] COMPONENT IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
[ 6 ] PROCESS SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
[ 7 ] DEVELOPING SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
[ 8 ] PAPER FEED SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
[ 9 ] TRANSPORT/FUSING SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
[10] HIGH VOLTAGE SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
[11] OPTICAL SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
[12] ADU UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
[13] ELECTRICAL SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
CONTENTS
SHARP CORPORATION This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
Parts marked with "!" is important for maintaining the safety of the set. Be sure to replace these parts with specified
ones for maintaining the safety and performance of the set.

CONTENTS
[ 1 ] PRODUCT OUTLINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
1. General description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
2. Target users . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
3. Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
(1) Compact body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
(2) Clean copy production without contaminating environments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
(3) High copy performance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
(4) Adoption of modular structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1-1
(5) Service, maintenance, and installation enhancement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

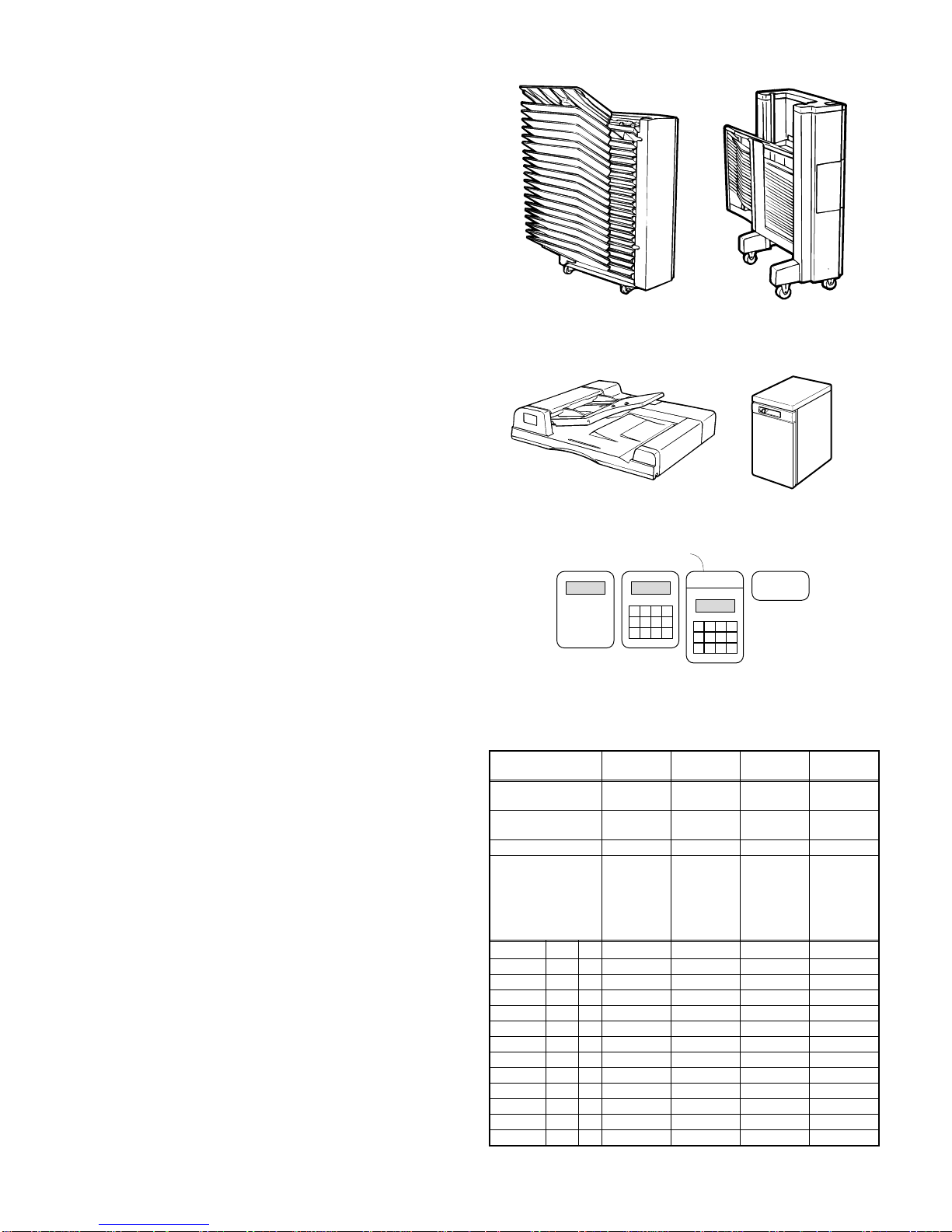

4. System outline (options) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
[ 2 ] PRODUCT SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
1. Basic specification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(1) Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(2) Copy method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(3) Kinds of originals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(4) Copy speed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(6) Warmup time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(7) Multicopy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
(8) Magnification ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
(9) Exposure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
(10) Paper feed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
(11) Developing method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(12) Charge method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(13) Transfer method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(14) Separation method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(15) Fusing method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(16) Cleaning method . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(17) Light source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(18) Blanking areas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(19) Automatic duplex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(20) Paper eject and finishing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
(21) Additional features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
(22) Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
(23) Power consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
(24) Appearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
(25) Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
[ 3 ] COMPONENT IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

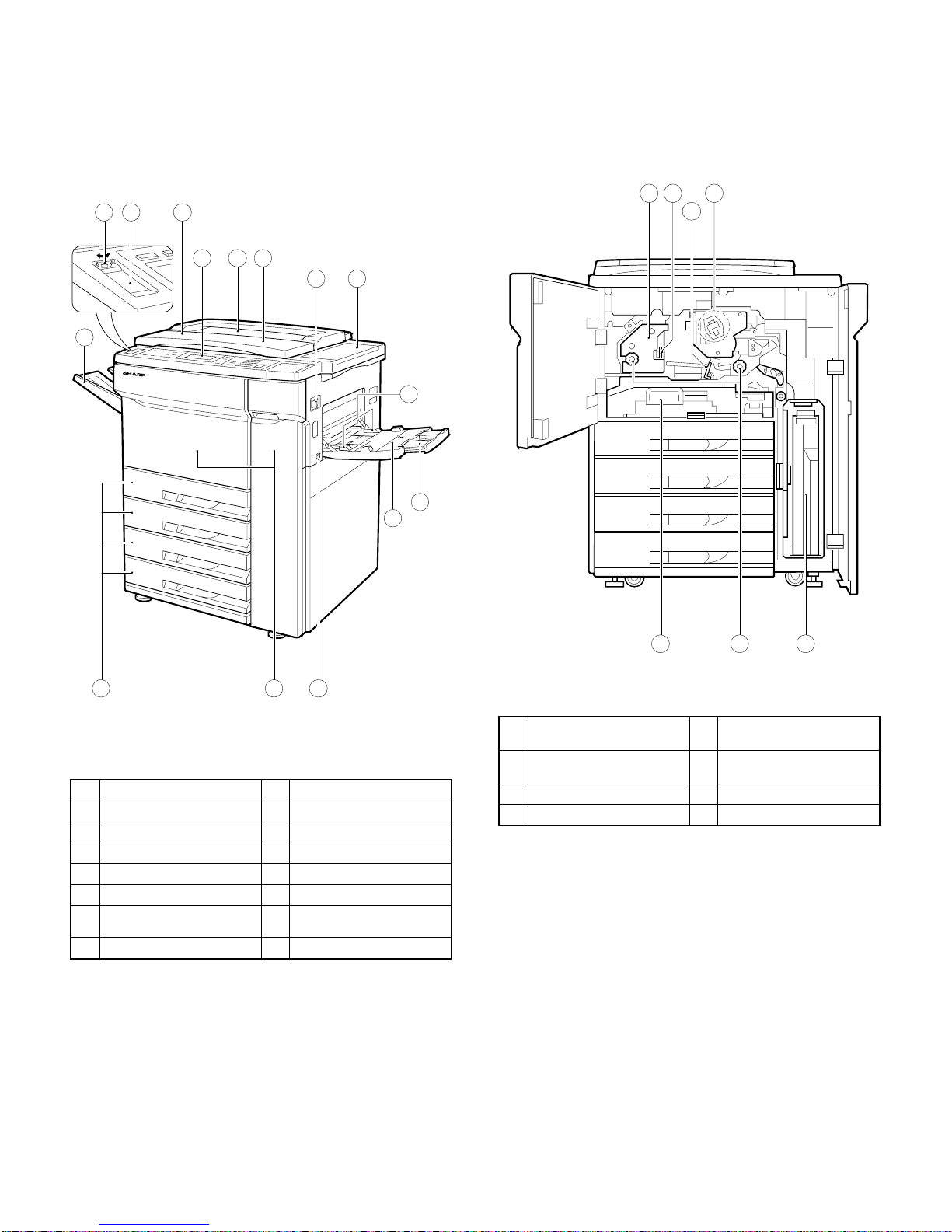

1. External view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

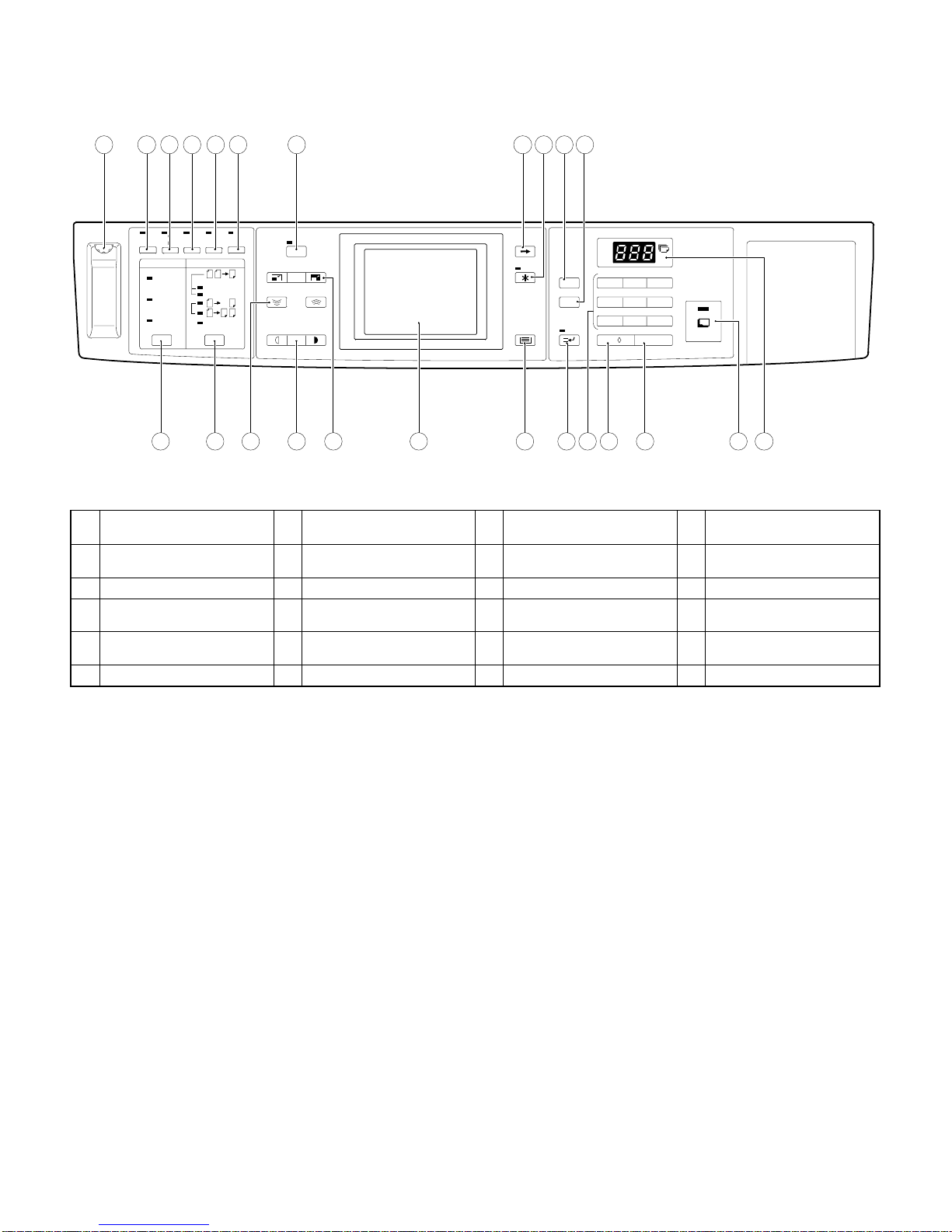

2. Operation panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

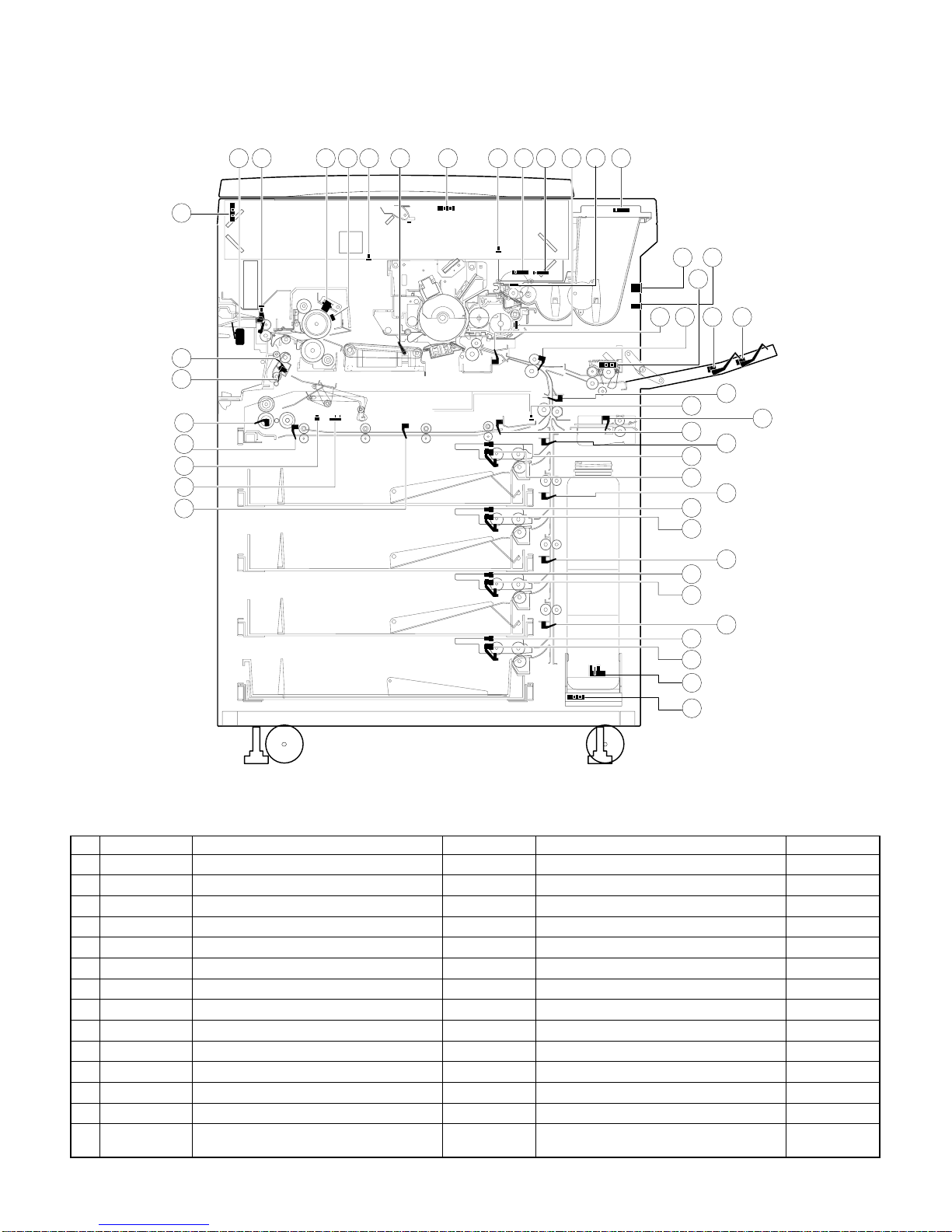

3. Internal view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
4. Clutches, solenoids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
5. SF-2035 sensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
6. Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
7. Board list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
8. Duplex copy tray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
9. Desk unit (SF-D20) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
10. Desk unit (SF-D21) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

[ 4 ] PROCESS (Photocondor drum and cleaning unit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
1. Basic theory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
(1) Image forming process . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
(2) Photoconductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
(3) Types of photoconductors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
(4) Characteristics of photoconductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
2. SF-2035 basic process and structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
(1) Details of image forming process . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
(2) Relationship between the OPC drum and light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
(3) Transition of photoconductor surface potential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
(4) Photoconductor drum sensitivity correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
(5) Process control function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
3. Basic structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
[ 5 ] DEVELOPING UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 5-1
1. Basic theory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
(1) Two-componentdeveloper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
(2) Two-component magnetic brush development . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
(3) Developing bias voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
2. Structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
3. Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
[ 6 ] PAPER FEED UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
1. Outline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
2. Basic configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
3. Basic operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
(1) Manual paper feed operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
(2) Cassette paper feed operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
[ 7 ] TRANSPORT/FUSING SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
1. General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
2. Basic composition and functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
(1) Transport section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
(2) Fusing section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
[ 8 ] HIGH VOLTAGE SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
1. General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
2. Basic composition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
(1) Main (charging) corona – High voltage transformer (MHVG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
(2) Transfer corona – High voltage transformer (THVG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
(3) Separation corona – High voltage transformer (SHVG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
[ 9 ] OPTICAL SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
1. General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
2. Basic composition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(1) Original table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(2) Copy lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(3) Mirror1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(4) Lens (Fixed focus lens) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(5) Lens home position sensor (LHPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
(6) No. 4, No. 5 mirror base home position sensor (MBHPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(7) Lens base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(8) Lens slide shaft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(9) Lens drive wire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2

(10) Mirror base C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(11) Mirror base C (No. 4, No. 5 mirrors) drive wire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(12) Mirror motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(13) Mirror home position sensor (MHPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(14) Mirror base B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(15) Copy lamp unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(16) Thermal fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(17) Reflector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(18) Exposure adjusting plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(19) Mirror base drive wire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(20) Mirror base (No. 4, No. 5) drive motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(21) Lens drive motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(22) AE sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(23) Blank lamp operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
(24) Original size detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
3. Basic operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
4. Optical system dirt correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
(1) Setting the reference value for optical system correction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
(2) Dirt correction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
[10] ELECTRICAL SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
1. System Block Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
2. Main circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
(1) Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
(2) CPU (IC113) H8/570 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-4
(3) I/O (IC114) TE7750 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-8
(4) RAM (IC115) X28C64 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-12
(5) Decoder (IC139, IC138) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-14
(6) Start/stop control circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-15
(7) Heater lamp control circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-17
(8) Driver circuit (Solenoid, magnetic clutch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-18
(9) Stepping motor drive circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-18
(10) AE (Auto Exposure) sensor circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19
(11) Toner supply motor drive circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19
3. Operation circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19
<Key circuit> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19
(1) Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19
(2) Key detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-20
(3) System configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-20
<Display circuit> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-21
(1) Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-21
(2) Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-21
4. LCD display circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-22
(1) Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-22
(2) CPU (IC222) µPD78213G-AB8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-22
(3) ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-24
(4) Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-24
(5) LCD controller (IC213) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-26
5. DC power circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-27
(1) Noise filter circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-27
(2) Rush current limiting circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-27
(3) Rectifying/smoothing circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-28
(4) Invertor circuit (Forward-convertor system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-28
(5) Rectifying/smoothing circuit in the secondary side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-28

(6) Control circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29
(7) Overcurrent protection circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29
(8) Series regulator circuit (–20V system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29
(9) Chopper regulator circuit (10V, 5V system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29
(10) FW system output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29
(11) Over voltage protection circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-30
6. Desk circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-36
[11] Function of PPC communication system (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
1. General description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
2. System A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
(1) Functions of System A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
3. System B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
(1) Functions and applications of System B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
4. Communication interface PWB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-9

[1] GENERAL DESCRIPTION
1. The SF-2050 is a high speed copier which allows copying of 50
sheets per minute, and first copy at the at the highest speed in the
class with remarkable copying efficiency.
2. Target users
Average copy volume: 20,000 ∼25,000 sheets
Scope: 10,000 ∼60,000 sheets
3. Characteristics of the product
(1) Improvements in the basic functions
•First copy: 2.7 sec
•Automatic duplex function (standard)
•Large capacity tray (3 trays + LCC), max. 4,550 sheets
(5,500 sheets in Japan)
Improved efficiency in duplex copy (Single →duplex ef-
ficiency 75%)
•RADF and the staple sorter are optionally available to pro-
vide higher copy productivity.
(2) High copy volume
•Console design
•AICS (Active Image Control System) provided.
•Non-stop/non-slow-down copy (Japan)
•Toner supply during copying
•Paper supply to a non-active tray during copying
(3) Measures against environmental problems
•Low noise (Conforming to Blue Angel standards.)
•Low ozone 0.02mg/m or less
•Low power consumption, 15% down from the conventional
model (SF-9400)
(4) Improved manipulation
•Front access structure
•LCD display
(5) Options
•RADF: SF-A55 (New)
•20-bin sorter: SF-S16 (Used in the SD-2060)
•20-bin staple sorter: SF-S53 (Used in the SD-2060/SF-
2035)
•Large capacity tray
(LCC): SF-C52 (New)
•Card type counter: SF-EA11 (Used in the SD-2060/SF-
2035)
•Password type
counter: SF-EA12 (Used in the SD-2060/SF- 2035)
•Personal counter: SF-71A/B
SD-2050
Japan
SF-2050
US
SF-2050
EX1
SF-2050
EX2
No. of paper feed tray
steps 4 trays (550) 3 trays (500) 3 trays (500) 3 trays (500)
Platen original size
detection ✕✕✕
RADF Option Standard Option Standard
LCC Option (3,300)
Standard
(3,000)
(Shipped
separately
from the
body)
Option (3,000) Option (3,000)
Destination Japan
SEC AU
SECL AL
SEEG GG
SEEG BG
SUK BK
SCA BA
SCNZ BE
SRS BE
SRH BE
STCL BE
Agent AE
Agent BE
Card type department control counter (SF-EA11)
Password type department control counter (SF-EA12)
Commander (SF-EA13)
Personal counter (SF-71A/B)
20-bin sorter
(SF-S16) 20-bin staple sorter (SF-S53)
Duplex reversing automatic
document feeder
(SF-A55)
Large capacity tray
(SF-C52)
1 – 1

[2] PRODUCT SPECIFICATIONS
1. Basic specifications
(1) Type: Console
(2) Copying system: Dry, electrostatic transfer system
(3) Original Kinds: Sheet, book, cubic
Max. original size A3, 11 ×17
Original reference position Center left
Detection Japan, YES; outside Japan, NO
Detection size A3, B4, A4, A4R, B5, B5R
Option RADF (Standard except for
Japan/SEEG/SUK)
Original load capacity 50 sheets
Original size A3 ∼A5, 11 ×17 ∼5.5 ×8.5
Original replacement
speed 50 sheets/min (A4, 8.5 ×11)
Original weight
(Excluding special
paper)
Signal
mode
(Japan) 35 ∼128 g/cm2
(Outside Japan) 50 ∼
128 g/cm2
Duplex
mode
(Japan) 50 ∼110 g/cm2
(Outside Japan) 50 ∼
110 g/cm2
Mixed original feed Possible
(4) Copying speed
Normal Reduction
(50%) Enlargement (200%)
A3 28 28 27
B4 32 30 31
A4 (Portrait) 50 43 36
A4 (Landscape) 39 37 36
B5 (Portrait) 50 48 36
B5 (Landscape) 39 37 36
11 ×17 28 28 27
8.5 ×14 32 30 31
8.5 ×11 (Portrait) 50 43 36
8.5 ×11 (Landscape) 39 37 36
(Note) The speeds at enlargement/reduction are at the mag-
nification ratio of the lowest speed.
(5) First copy time about 2.7sec (paper feed port: tray 1)
First copy time at each paper feed port (sec)
Paper feed
port First copy time Paper feed port First copy time
Tray 1 2.7 Tray 4
(Japan only) 3.3
Tray 2 2.9 Manual feed 2.9
Tray 3 3.1 LCC 2.8
(6) Warm-up time
Japan About 4 min
Outside Japan About 3 min
Pre-heat YES (Selected by the key operator
program (P31).)
Jam recovery
time 4 sec or less (Jam outside the fusing section)
(7) Multi copy: max. 999 sheets
(8) Copy magnification ratio
Fixed
magnification
ratio
AB series: 4R+4E: 200, 141, 122, 115,
100, 86, 81, 70, 50 %
Inch series:4R+4E: 200, 141, 129, 121,
100, 95, 77, 64, 50 %
Zoom range 50 ∼200% (151 steps in 1% increment)
(9) Exposure
(9)-1 Exposure system: Slit exposure by moving the optical
system (Fixed original table)
(9)-2 Exposure mode: Auto/Manual/Photo
(9)-3 Manual steps: 9 steps (Manual/Photo)
(10) Paper feed
(10)-1 Paper feed system: (Japan) 4 trays + multi manual feed
(Outside Japan) 3 trays + multi
manual feed
(For SEC/SECL, LCC is a standard
provision.)
(10)-2 Paper feed
capacity: (Japan) 550 ×4 + 50 (Outside Japan) 500 ×3 + 50
(10)-3 Details of the paper feed section
AB series
Paper feed
port
Paper feed
capacity Paper size Paper
weight
Size
selection Side/front
Tray 2
500 sheets
(500 sheet
in Japan)
A4, A4R,
B5, B5R,
B4, A3,
(*A5)
52 ∼
80g/m2,
14-21 lbs
Guide
change is
made by a
serviceman.
Front/
drawer
integrated
Tray 1
Tray 3
Tray 4
(Japan only)
500 sheets
(550
sheets in
Japan)
A4, A4R,
B5, B5R,
B4, A3
52 ∼80
g/m2, 14 ∼
21 lbs
Guide
change is
made by a
serviceman.
Front-
drawer
integrated
Inch series
Paper feed
port
Paper feed
capacity Paper size Paper
weight
Size
selection Side/front
Tray 2 500 sheets
8.5 ×11
8.5 ×11R
8.5 ×14
11 ×17
(*8.5 ×5.5)
52-80g/m2
14-21 lbs
Guide
change is
made by a
serviceman.
Front/
drawer
integrated
Tray 1
Tray 3 500 sheets
8.5 ×11
8.5 ×11R
8.5 ×14
11 ×17
52-80g/m2
14-21 lbs
Guide
change is
made by a
serviceman.
Front/
drawer
integrated
*For A5 (8.5" ×5.5"), the rear edge guide is required.
8.8" ×13" is feedable.
Manual feed section
Paper size AB series: A3 ∼A6R
Inch series: 11 ×17 ∼5.5 ×8.5
Paper weight
Multi paper feed: 56 ∼80 g/m2,
15 ∼21 lbs
Single paper feed:52 ∼128 g/m2,
15 ∼21 lbs
(When exceeding
104 g/m2,
A4 or smaller.)
Paper kinds Standard paper, specified paper, special
paper, OHP film, Postcard, etc,
Detection size
(Japan) A3, A4, A4R, B4, B5, B5R
(Outside Japan AB series)
A3, B4, A4, A4R, A5
(Outside Japan inch series)
11 ×17, 8.5 ×12, 8.5 ×11,
8.5 ×11R, 8.5 ×5.5
2 – 1

(11) Developing system: Dry, two-component magnetic brush
development
(12) Charging system: (–) DC saw teeth electrode system
(13) Transfer system: (–) DC corotron system
(14) Separation system: (–) AC corotron system
(15) Fusing system: Heat roller system
(16) Cleaning system: Counter blade system
(17) Light source: Halogen lamp
(18) Void width
Void area Lead edge: 3mm or less
BAck surface void area Rear edge: about 3mm
Image loss Normal: 4mm or less
(19) Automatic duplex
Standard
Size
Japan: A3, A4, A4R, B4, B5, B5R
Outside Japan AB series:
A3, A4, A4R, B4, B5
Outside Japan inch series:
11 ×17, 8,5 ×14, 8.5 ×
11, 8.5 ×11R
Capacity 50 sheets (all sizes)
Paper weight 56 ∼80 g/m2
(20) Paper exit/finishing
Paper exit tray capacity 250 sheets
Finishing Option
20-bin sorter, 20-bin staple sorter
(21) Additional functions
Name Function Content
Automatic paper
selection (APS) Japan: Yes
Outside Japan: Only with RADF
Automatic
magnification
selection (AMS)
Japan: Yes
Outside Japan: Only with RADF
During used of RADF,
AMS by scanning in
impossible. (PAT
prevention)
Shift copy YES Shift width 9mm, 1/4 inch
(adjustable)
Dual page copy YES Enlargement is impossible.
Edge erase YES Edge erase/center
erase/edge and center erase
Center erase YES
Cover copy YES Covers/back covers/front and
rear covers
Inserts copy YES
OHP inserts copy YES
Job memory YES 9 kinds
Auditor YES 50 departments
Key operator
program YES
Communication
features YES Bi-directional (The I/F PWB is a service parts.)
Process control YES
Toner save mode YES For SUK, toner save mode is not available. For Japan,
serviceman mode selection.
Auto tray
switching YES
Installed tray
priority selection YES (PAT. prevention)
Pre-heating YES Switching by key operator
program
(22) Power source Voltage: 100V, 110V, 120V, 127V,
200V, 220V, 220 ∼230V,
240V
Frequency: 50/60 Hz common
(23) Power consumption Max. power consumption:
Japan, 1500W (with options);
Outside Japan, 1920W (with options)
(24) External view W ×D ×H (mm)
750 ×660 ×950 (Glass top)
750 ×660 ×995 (OC cover top)
750 ×660 ×1137 (RADF top)
Occupying area W ×D (mm)
1407 ×660 (with the paper exit tray,
when the manual feed is open.)
Weight:
131 kg (Body only)
145 kg (with RADF)
(25) Accessories
Packed with the main body (supply parts only)
OPC drum (installed to the body) ×1
Developer (1.0kg) ×1
Toner cartridge (0.93kg) ×1
Upper/lower heat roller (installed to the body) each ×1
Upper/lower fusing separation pawl (installed
to the body) each ×1
Upper/lower cleaning roller (lower cleaning
roller: installed to the body) each ×1
Cleaner blade (installed to the body) ×1
Waste toner bottle (installed to the body) ×1
2 – 2

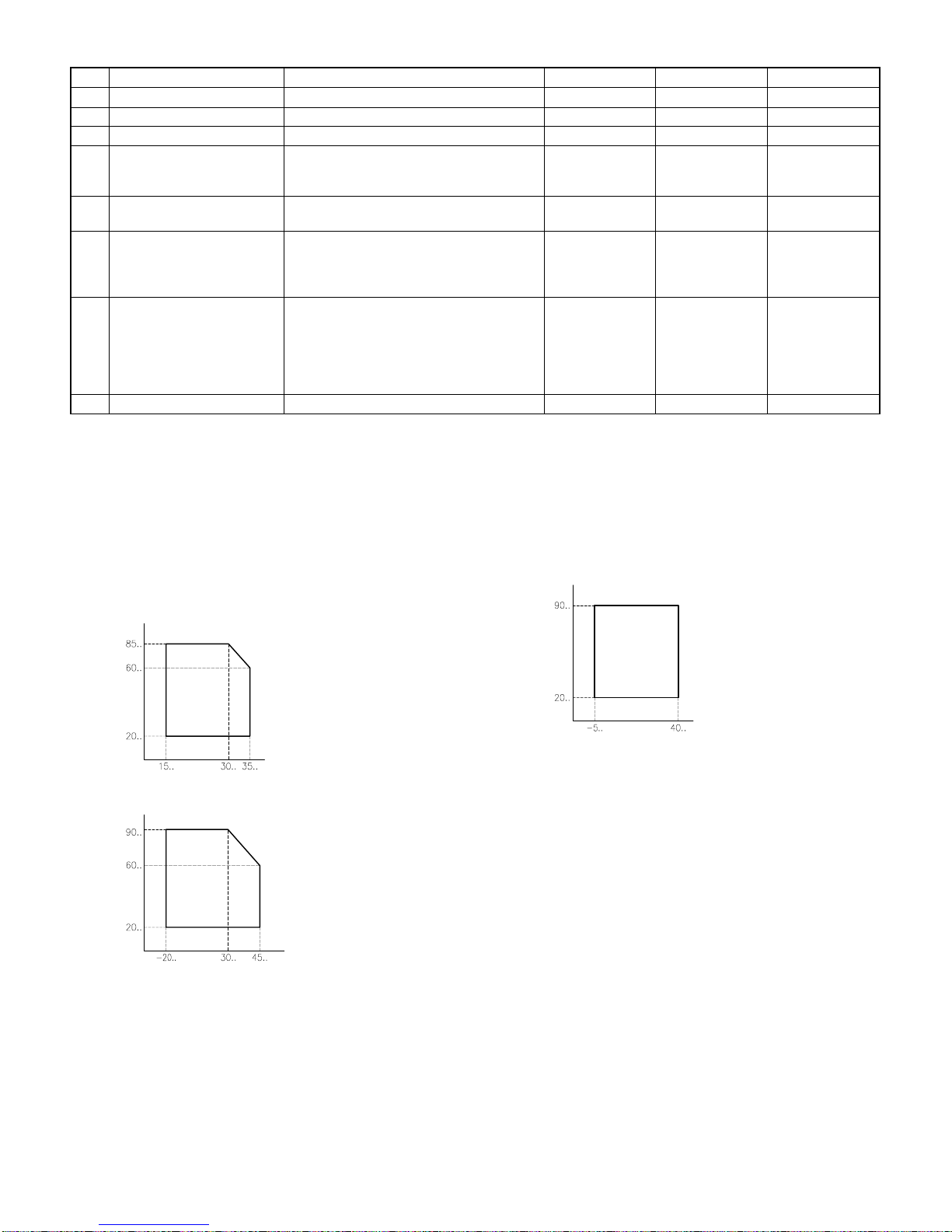

2. Supply parts
1SEC
No. Name Content Life Product name Packing
1 Drum OPC drum ×1 200K SF-250DR 10
2 Developer (Black) Developer (1.0kg) ×10 100K ×10 SD-360MD 1
3 Toner (Black) Toner cartridge (0.93kg) ×10 28K ×10 SD-360MT 1
4 Upper heat roller kit Upper heat roller ×1
Fusing separation pawl (Upper) ×4
Fusing gear ×1 400K SF-250UH 5
5 Lower heat roller kit Lower heat roller ×1
Fusing separation pawl (Lower) ×4 200K SF-250LH 5
6 Cleaner blade Cleaner blade ×10 100K ×10 SD-360CB 1
7 Upper cleaning roller Upper cleaning roller ×10 100K ×10 SF-250UR 1
8 Lower cleaning roller Lower cleaning roller ×10 100K ×10 SF-250LR 1
9 Waster toner bottle Waste toner bottle ×1 100K SF-250TB 5
10 200K maintenance kit SF-250CP ×5
(Drum separation pawl ×2)
(Charging plate unit ×1)
(CL side seal F/R ×1)
(DV side seal F/R ×1)
(Toner reception seal ×1)
200K SF-250CK 1
11 Staple cartridge Staple cartridge ×5 5000 ×5 SD-LS20 10
The screen grid (200K), the charger wire (200K), the ozone filter (400K), and the toner reception seal (200K) are service parts.
The waste toner bottle (100K), and charging plate unit (200K), and the DV seal (400K) are also available as service parts.
*The developer is in common with the SD-2060/3062. This model uses one bag (100K).
2SECL
No. Name Content Life Product name Packing
1 Drum OPC drum ×1 200K SF-250DR 10
2 Developer (Black) Developer (1.0kg) ×10 100K ×10 SD-360MD 1
3 Toner (Black) Toner cartridge (0.93kg) ×10 28K ×10 SD-360MT 1
4 Upper heat roller kit Upper heat roller ×1
Fusing separation pawl (Upper) ×4
Fusing gear ×1 400K SF-250UH 5
5 Lower heat roller kit Lower heat roller ×1
Fusing separation pawl (Lower) ×4 200K SF-250LH 5
6 100K PM kit Cleaner blade ×1
Waste toner bottle ×1
Upper cleaning roller ×1
Lower cleaning roller ×1
100K SF-250KA 1
7 200K PM kit Drum separation pawl ×2
Charging plate unit ×1
Screen grid ×1
CL side seal F/R ×1
DV side seal F/R ×1
Toner reception seal ×1
200K SF-250KB 5
8 Staple cartridge Staple cartridge ×5 5000 ×5 SD-LS20 10
*The developer is in common with the SD-2060/3062. This model uses one bag (100K).
2 – 3

3SEEG/SUK
No. Name Content Life Product name Packing
1 Drum OPC drum ×1 200K SF-250DM 10
2 Developer (Black) Developer (1.0kg) ×10 100K ×10 SD-360LD 1
3 Toner (Black) Toner cartridge (0.93kg) ×10 28K ×10 SD-360LT 1
4 Upper heat roller kit Upper heat roller ×1
Fusing separation pawl (Upper) ×4
Fusing gear ×1 400K SF-250UH 5
5 Lower heat roller kit Lower heat roller ×1
Fusing separation pawl (Lower) ×4 200K SF-250LH 5
6 100K PM kit Cleaner blade ×1
Waste toner bottle ×1
Upper cleaning roller ×1
Lower cleaning roller ×1
100K SF-250KA 1
7 200K PM kit Drum separation pawl ×2
Charging plate unit ×1
Screen grid ×1
CL side seal F/R ×1
DV side seal F/R ×1
Toner reception seal ×1
200K SF-250KB 5
8 Staple cartridge Staple cartridge ×5 5000 ×5 SD-LS20 10
*The developer is in common with the SD-2060/3062. This model uses one bag (100K).
4Asia, Middle/South America
No. Name Content Life Product name Packing
1 Drum OPC drum ×1 200K SF-250DR 10
2 Developer (Black) Developer (1.0kg) ×10 100K ×10 SD-360CD 1
3 Toner (Black) Toner cartridge (0.93kg) ×10 28K ×10 SD-360CT 1
4 Upper heat roller kit Upper heat roller ×1
Fusing separation pawl (Upper) ×4
Fusing gear ×1 400K SF-250UH 5
5 Lower heat roller kit Lower heat roller ×1
Fusing separation pawl (Lower) ×4 200K SF-250LH 5
6 100K PM kit Cleaner blade ×1
Waste toner bottle ×1
Upper cleaning roller ×1
Lower cleaning roller ×1
100K SF-250KA 1
7 200K PM kit Drum separation pawl ×2
Charging plate unit ×1
Screen grid ×1
CL side seal F/R ×1
DV side seal F/R ×1
Toner reception seal ×1
200K SF-250KB 5
8 Staple cartridge Staple cartridge ×5 5000 ×5 SD-LS20 10
*The developer is in common with the SD-2060/3062. This model uses one bag (100K).
2 – 4
