SICK HTE18 Series User manual

OPERATING INSTRUCTION
HTE18
Hybrid photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
HTE18
Hybrid-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
H18 – SureSense
HTE18
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK Inc.
55438 Minneapolis, MN
USA
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 3
Irrtümer und Änderungen vorbehalten

Inhalt
1.1 Zu diesem Dokument.............................................................. 5
1.2 Zu Ihrer Sicherheit................................................................... 5
1.3 Bestimmungsgemäße Verwendung........................................ 6
1.4 Produktbeschreibung.............................................................. 6
1.5 Betriebs- und Statusanzeigen................................................. 6
1.6 Montage................................................................................... 6
1.7 Elektrische Installation............................................................ 7
1.8 Inbetriebnahme....................................................................... 17
1.9 Störungsbehebung.................................................................. 21
1.10 Demontage und Entsorgung................................................... 22
1.11 Wartung.................................................................................... 22
1.12 Technische Daten.................................................................... 23
1.13 Anhang..................................................................................... 27
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

1.1 Zu diesem Dokument
1.1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
►Der Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
1.2 Zu Ihrer Sicherheit
1.2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 5
Irrtümer und Änderungen vorbehalten

2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
1.3 Bestimmungsgemäße Verwendung
Die HTE18 ist eine optoelektronische Lichtschranke (im Folgenden als „Lichtschranke“
bezeichnet) zur optischen, berührungslosen Detektion von Objekten, Tieren und Perso‐
nen. Wird das Produkt für einen anderen Zweck verwendet oder in irgendeiner Weise
verändert, erlöschen sämtliche Gewährleistungsansprüche gegenüber der SICKAG.
Die Lichtschranke entspricht den Anforderungen an die Funksicherheit (EMV) für den
Industriebereich (FunksicherheitsklasseA). Bei Verwendung im Wohnbereich kann das
Gerät Funkstörungen verursachen.
1.4 Produktbeschreibung

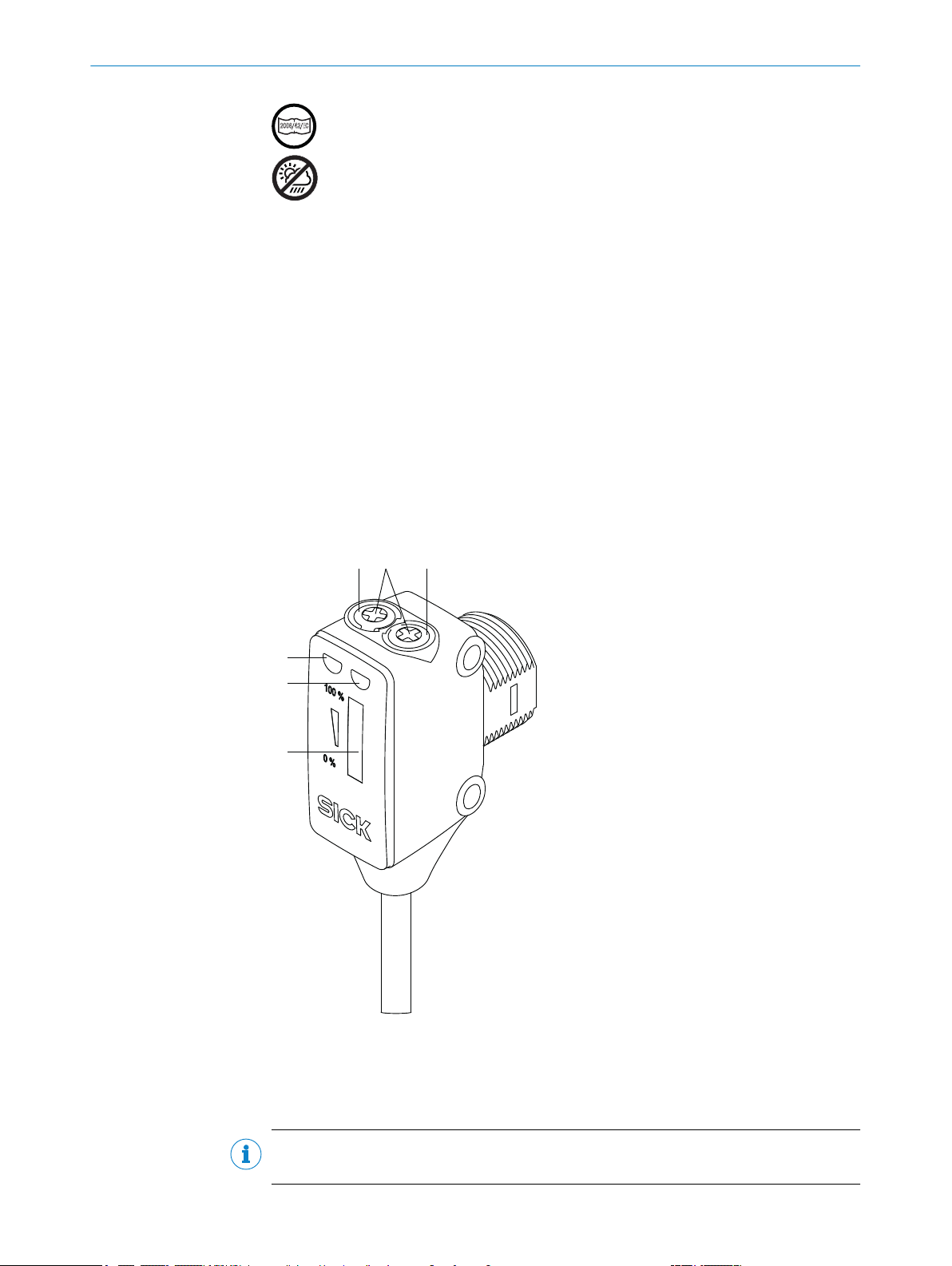

1.5 Betriebs- und Statusanzeigen
2
3
2 3
4
1
1Potentiometereinstellung (wenn
durch die Modellkonfiguration aus‐
gewählt) oder LEDs
2Grüne LED: Versorgungsspannung
aktiv (mit IO-Link, blinkt bei aktiver
IO-Link-Kommunikation)
3Gelbe LED: Status Lichtempfang
(mit IO-Link, bei aktivem Teach-in-
Modus)
4Anzeige der Signalstärke (wenn
durch die Modellkonfiguration aus‐
gewählt)
1.6 Montage
Die Lichtschranke unter Verwendung eines geeigneten Befestigungswinkels montieren
(siehe die SICK Zubehörpalette).
HINWEIS
Beachten Sie das maximal zulässige Anzugsdrehmoment von 0,56Nm.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

1.7 Elektrische Installation
Betrieb im I/O-Modus:
Anschluss der Sensoren muss spannungsfrei (UV = 0V) erfolgen. Je nach Anschlussart
sind die folgenden Informationen zu beachten:
– Steckeranschluss: Anschlussbelegung
– Leitung: Aderfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV
>0V) anlegen bzw. einschalten.
Die grüne Anzeige-LED an der Oberseite der Lichtschranke leuchtet auf.
Betrieb im IO-Link-Modus: Das Gerät an einen geeigneten IO-Link Master anschließen
und mittels IODD/Funktionsbaustein in den Master oder die Steuerung integrieren. Die
grüne LED am Sensor blinkt. IODD und Funktionsbaustein können auf www.sick.com
unter der Artikelnummer heruntergeladen werden.
Erläuterung der in Tabelle1 bis3 verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
n. c. = unbeschaltet
Q1 = Schaltausgang1/IO-Link-Kommunikation
Q2 = Schaltausgang2
L+ = Versorgungsspannung (Uv)
L1 = AC-Versorgungsspannung
M = Bezugserde
N = AC-Bezugserde
Test = Testeingang
L.ON = Hellschaltung
D.ON = Dunkelschaltung
HINWEIS
Die Lichtschrankenausgänge sind möglicherweise mit einer einstellbaren EIN- oder
AUS-Verzögerung ausgestattet. Dies wird durch die Modellkonfiguration angegeben
(Hx18-xxxxx_).
1.7.1 DC-Ausgangsfunktion
Tabelle 1: Ausgangsfunktion
HTX18-_xxxxx
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 7
Irrtümer und Änderungen vorbehalten

-Axxxxx
Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Bxxxxx
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Pxxxxx
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Nxxxxx
Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

-Fxxxxx1
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load

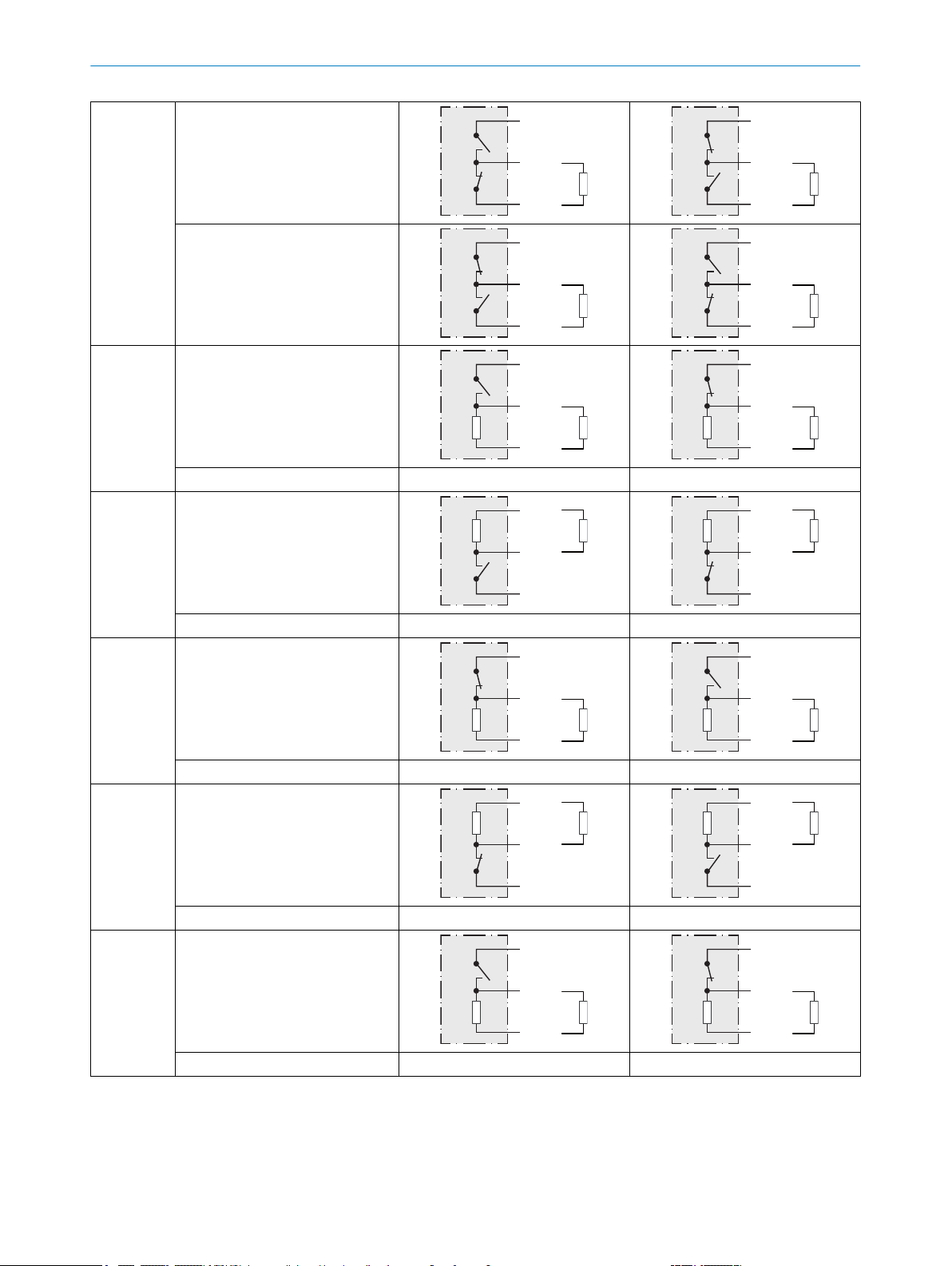

-Vxxxxx Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, PNP (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Wxxxxx Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, NPN (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Xxxxxx Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, PNP (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Yxxxxx Q1 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, NPN (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Gxxxxx Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, PNP (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 9
Irrtümer und Änderungen vorbehalten

-Hxxxxx Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, NPN (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Jxxxxx Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, PNP (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Kxxxxx Q1 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, NPN (≤100mA) siehe Tabelle 2, Seite 11 siehe Tabelle 2, Seite 11
-Mxxxxx Q1 = D.ON, MOSFET (≤100mA)
+ (L
Q
‒ (
+ (L1)
Q
‒ (N)
Load
+ (L1)
Q
‒ (N)
Load
-Lxxxxx Q1 = L.ON, MOSFET (≤100mA)
+ (L1)
Q
‒ (N)
Load
+ (L
Q
‒ (
+ (L1)
Q
‒ (N)
Load
-Zxxxxx Spezielle Ausgangsfunktion SICK kontaktieren SICK kontaktieren
1PNP-Ausgangsschema dargestellt; NPN ebenfalls möglich durch Anschluss der Last an + (L+) und Q
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Tabelle 2: Alarm/Health-Betrieb
HTX18-_xxxxx
-Vxxxxx
-Xxxxxx Q2 = Health, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Wxxxxx
-Yxxxxx Q2 = Health, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Gxxxxx
-Jxxxxx Q2 = Alarm, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Hxxxxx
-Kxxxxx Q2 = Alarm, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
1.7.2 Anschlussbelegung
Tabelle 3: Connection Pinout, DC, with or without IO Link
HT18 -x1xxxx -x2xxxx -x3xxxx -x4xxxx
1BN + (L+) + (L+) + (L+) + (L+)
2WH Q2 - Q2 2
3BU - (M) - (M) - (M) - (M)
4BK Q1 Q Q1 Q1
0.14 ... 1.5 mm2
12
3
IN = X A
4
3
2
1
IN = X A
12
4 3
IN = X A
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 11
Irrtümer und Änderungen vorbehalten

1.7.2.1 Hinweise zur UL Zulassung
All housing types are Type 1 enclosure.
1.7.3 Justagen

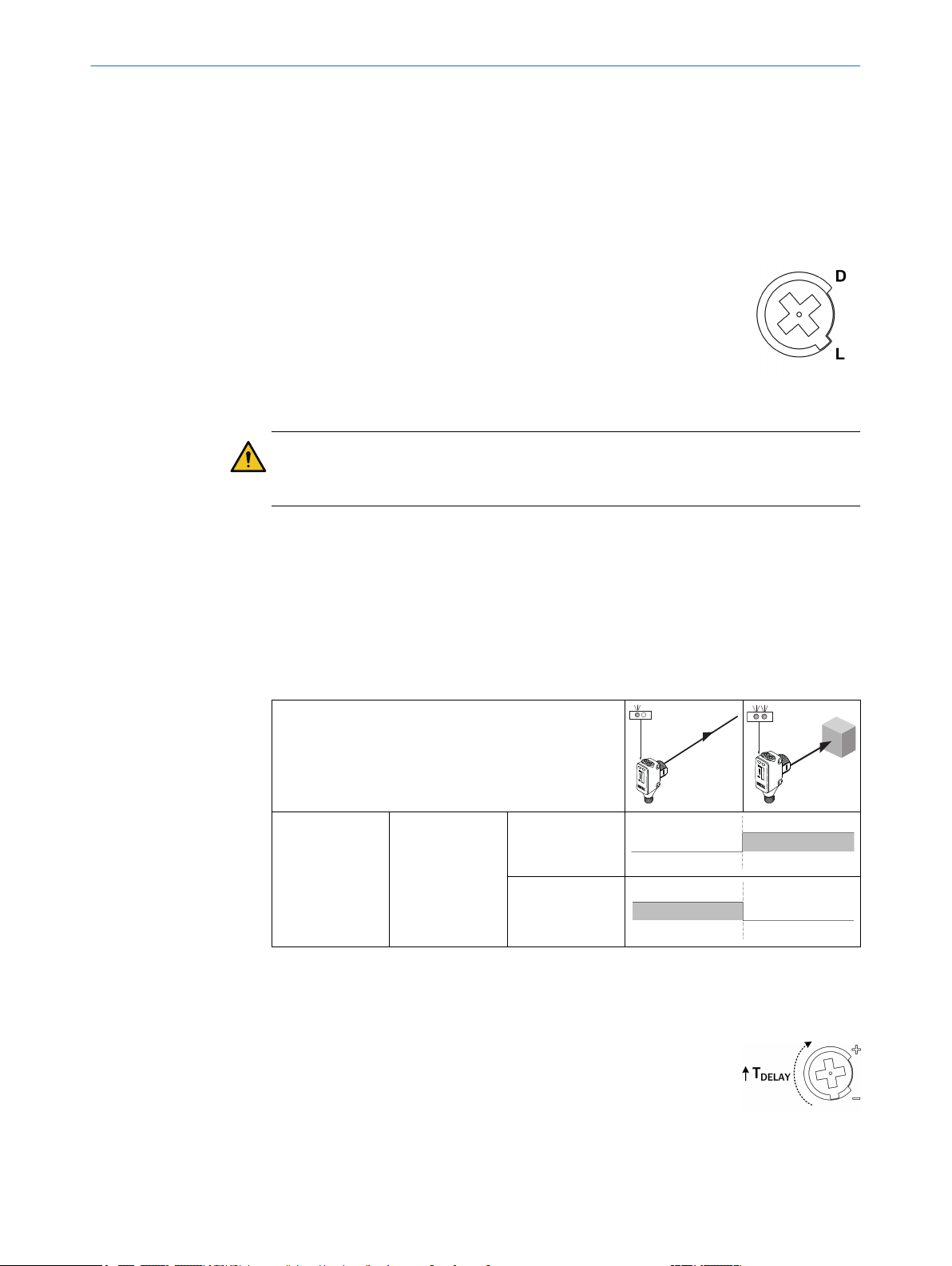

L/D-Schaltung
Die Lichtschranke kann mit einem Wahlpotentiometer für Hellschal‐
tung oder Dunkelschaltung (L/D) ausgestattet sein.
Hellschaltung wird für den AusgangQ1durch Drehen des Potentiome‐
ters gegen den Uhrzeigersinn bis zum Anschlag ausgewählt. Die Nase
des Potentiometers zeigt zum Buchstaben „L“ auf dem Lichtschran‐
kengehäuse.
Dunkelschaltung wird für den AusgangQ1 durch Drehen des Potentio‐
meters im Uhrzeigersinn bis zum Anschlag ausgewählt. Die Nase des
Potentiometers zeigt zum Buchstaben „D“ auf dem Lichtschrankenge‐
häuse.
VORSICHT
Durch Drehen des Potentiometers über die Anschläge hinaus wird die Lichtschranke
dauerhaft beschädigt.
Wenn antivalente Ausgänge spezifiziert sind (Hx18-Pxxxxx, Hx18-Nxxxxx, Hx18-Fxxxxx),
hat AusgangQ2 stets den gegenteiligen Schaltzustand von AusgangQ1. Folglich ist
AusgangQ2 dunkelschaltend, wenn sich das Potentiometer in der Stellung „L“ befindet,
und hellschaltend, wenn sich das Potentiometer in der Stellung „D“ befindet. Wenn
bipolare Ausgänge spezifiziert sind (Hx18-Axxxxx, Hx18-Bxxxxx), hat AusgangQ2 stets
den gleichen Schaltzustand wie AusgangQ1. Das L/D-Wahlpotentiometer beeinflusst
keinen Health- oder Alarmausgang (falls spezifiziert).

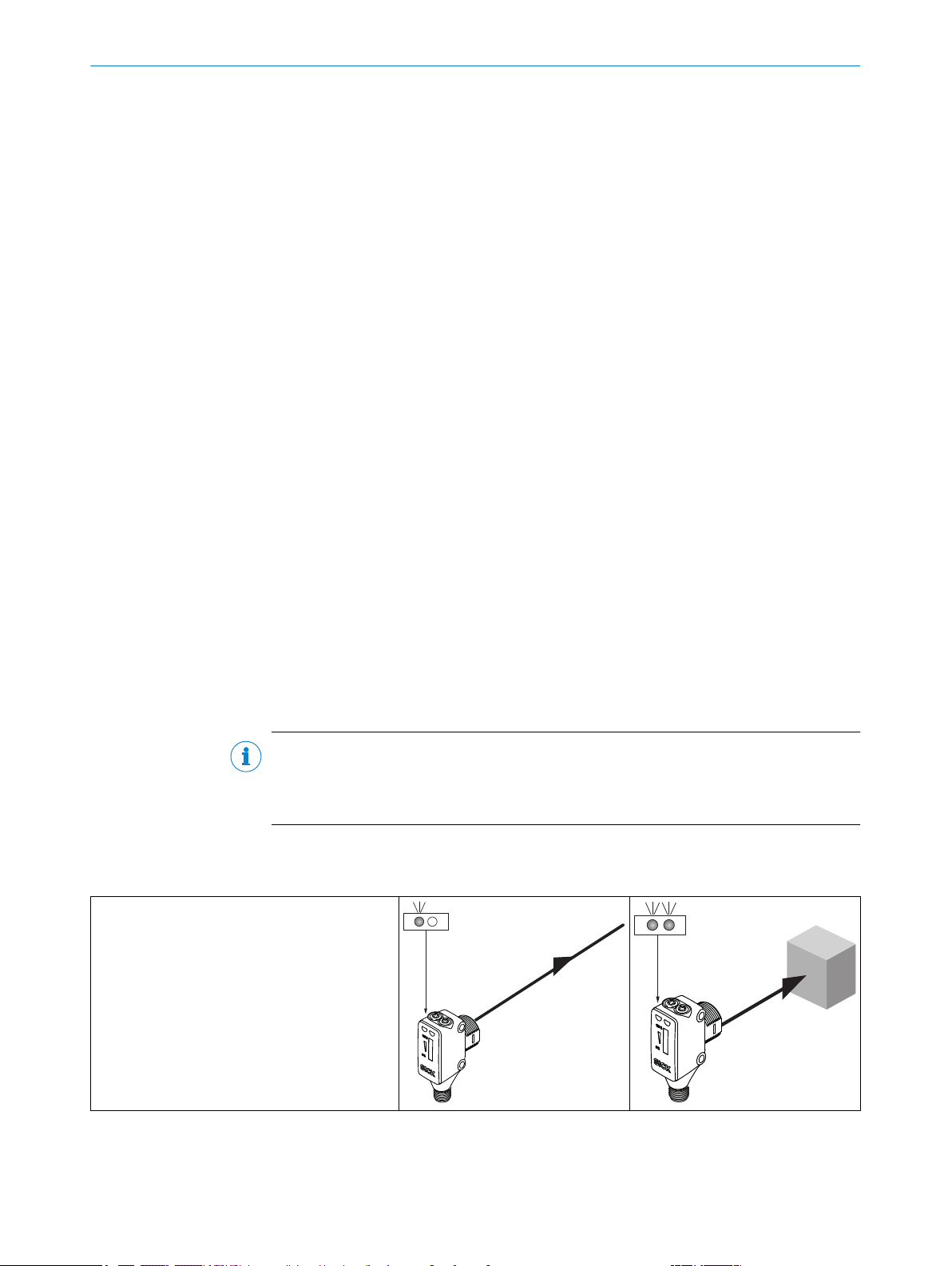

Tabelle 4: AKTIV-Zustände von AusgangQ1 mit Wahlpotentiometer für Hell-/Dunkelschaltung
(L/D)
HTX18-xxxx_
L/D-Wahlschalter
-xxxxxE
-xxxxxH
-xxxxxI
-xxxxxK
-xxxxxP
Q1 = L.ON
Q1 = D.ON
Zeitverzögerung
Die Lichtschranke kann über eine einstellbare Zeitverzögerung verfü‐
gen. Die Verzögerungszeit wird durch Drehen des 270°-Potentiome‐
ters eingestellt.
Durch Drehen im Uhrzeigersinn in die Stellung „+“ wird die Verzöge‐
rungszeit erhöht (TDELAY). Die maximale Verzögerungszeit wird durch
Drehen im Uhrzeigersinn bis zum Anschlag eingestellt.
Durch Drehen gegen den Uhrzeigersinn in die Stellung „-“ wird die
Verzögerungszeit verringert. Durch Drehen gegen den Uhrzeigersinn
bis zum Anschlag wird keine Verzögerungszeit eingestellt.
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

VORSICHT
Durch Drehen des Potentiometers über die Anschläge hinaus wird die Lichtschranke
dauerhaft beschädigt.
Der L/D-Wahlschalter kann über eine einstellbare Zeitverzögerung verfügen. Die ein‐
stellbare Zeitverzögerung beeinflusst keinen Health- oder Alarmausgang (falls spezifi‐
ziert).

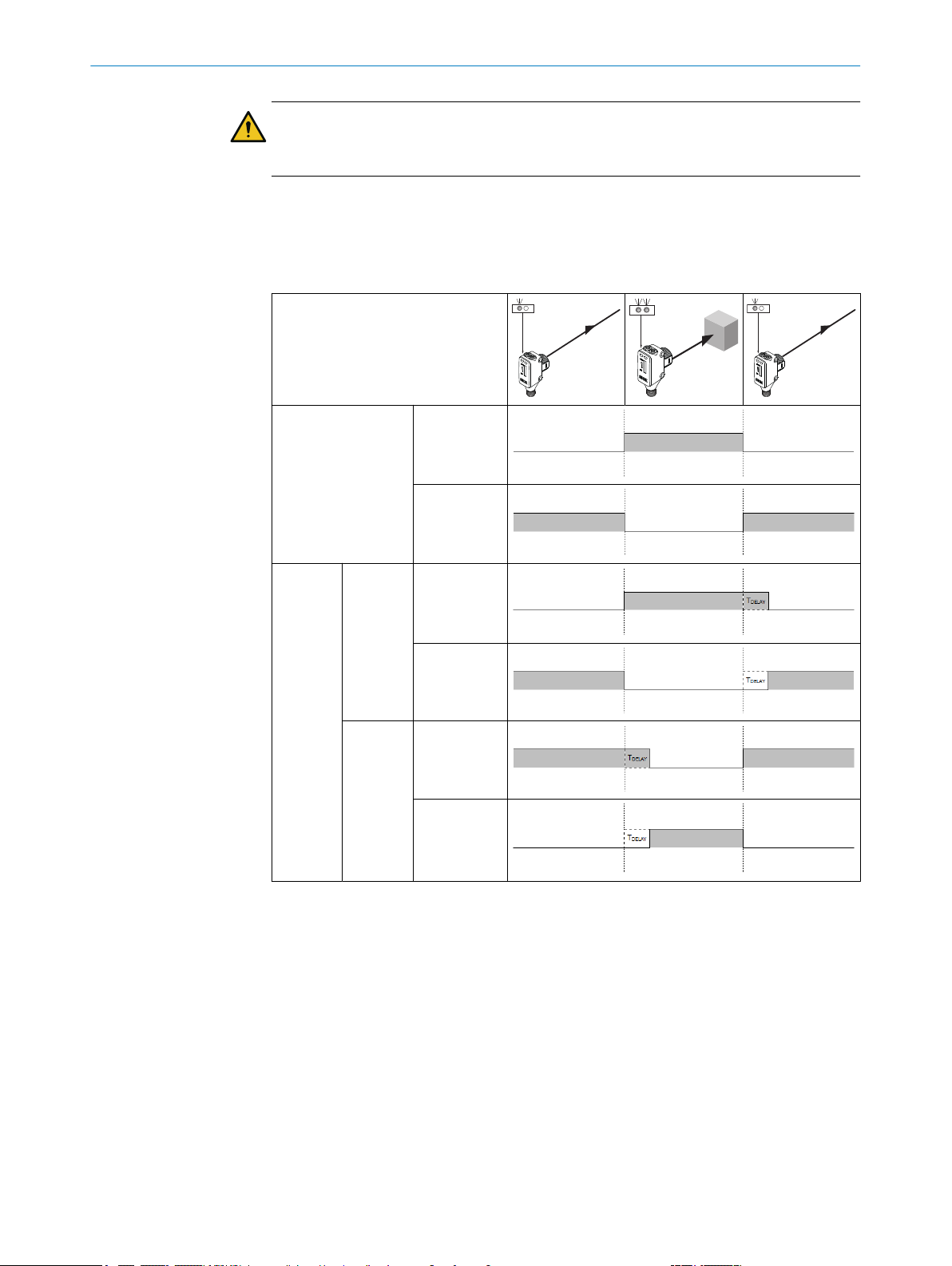

Tabelle 5: AKTIV-Ausgangszustände für antivalente Ausgangsvarianten mit einstellbarer Zeitverzö‐
gerung
HTX18-Pxxxx_
HTX18-Nxxxx_
HTX18-Fxxxx_
Keine Zeitverzöge‐
rung
Q1 = L.ON
Q2 = D.ON
Einstell‐
bare EIN-
Verzöge‐
rung1
-xxxxxC
-xxxxxF
-xxxxxI2
-xxxxxM
Q1 = L.ON
Q2 = D.ON
-xxxxxI3
Q1 = D.ON
Q2 = L.ON
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 13
Irrtümer und Änderungen vorbehalten

Einstell‐
bare AUS-
Verzöge‐
rung1
-xxxxxD
-xxxxxG
-xxxxxK2
-xxxxxN
Q1 = L.ON
Q2 = D.ON
-xxxxxK3
Q1 = D.ON
Q2 = L.ON
1Die Benennung EIN- oder AUS-Verzögerung gilt für den AusgangQ1.
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
3L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
Tabelle 6: AKTIV-Ausgangszustände für HTX18-Bxxxx_-Varianten mit einstellbarer Zeitverzögerung
HTX18-Bxxxx_
Keine Zeitverzöge‐
rung
Q1 = L.ON
Q2 = L.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = L.ON
Q2 = L.ON
-xxxxxI2
Q1 = D.ON
Q2 = D.ON
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = L.ON
Q2 = L.ON
-xxxxxK2
Q1 = D.ON
Q2 = D.ON
1L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
2L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
Tabelle 7: AKTIV-Ausgangszustände für HTX18-Axxxx_-Varianten mit einstellbarer Zeitverzögerung
HTX18-Axxxx_
Keine Zeitverzöge‐
rung
Q1 = D.ON
Q2 = D.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = D.ON
Q2 = D.ON
-xxxxxI2
Q1 = L.ON
Q2 = L.ON
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 15
Irrtümer und Änderungen vorbehalten

Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = D.ON
Q2 = D.ON
-xxxxxK2
Q1 = L.ON
Q2 = L.ON
1L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
Tabelle 8: AKTIV-Zustände von AusgangQ1 für dunkelschaltende Varianten mit Alarm/Health
und einstellbarer Zeitverzögerung
HTX18-Vxxxx_
HTX18-Wxxxx_
HTX18-Gxxxx_
HTX18-Hxxxx_
Keine Zeitverzöge‐
rung Q1 = L.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM Q1 = L.ON
-xxxxxI2Q1 = D.ON
Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = L.ON
-xxxxxK2Q1 = D.ON
1L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
2L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Tabelle 9: AKTIV-Zustände von AusgangQ1 für dunkelschaltende Varianten mit Alarm/Health
und einstellbarer Zeitverzögerung
HTX18-Xxxxx_
HTX18-Yxxxx_
HTX18-Jxxxx_
HTX18-Kxxxx_
Keine Zeitverzöge‐
rung Q1 = D.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = D.ON
-xxxxxI2Q1 = L.ON
Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = D.ON
-xxxxxK2Q1 = L.ON
1L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
1.8 Inbetriebnahme
1.8.1 Ausrichtung
Sensor mit Rotlicht:
Sensor am Objekt ausrichten. Die Position so wählen, dass der rote ausgesandte Licht‐
strahl die Mitte des Objekts trifft. Es muss sichergestellt werden, dass die Optiköffnung
(Frontscheibe) des Sensors komplett frei ist [siehe Abbildung 1].
Sensor mit Infrarotlicht (nicht sichtbar):
Sensor am Objekt ausrichten. Die Position so wählen, dass das Infrarotlicht die Mitte
des Objekts trifft. Die korrekte Ausrichtung kann über die Anzeige der Signalstärke
auf der Sensor-Rückseite und die LED auf der Oberseite des Sensors erkannt werden.
Siehe Abbildung 1 und Tabelle 1. Es muss sichergestellt werden, dass die Optiköffnung
(Frontscheibe) des Sensors komplett frei ist.
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 17
Irrtümer und Änderungen vorbehalten

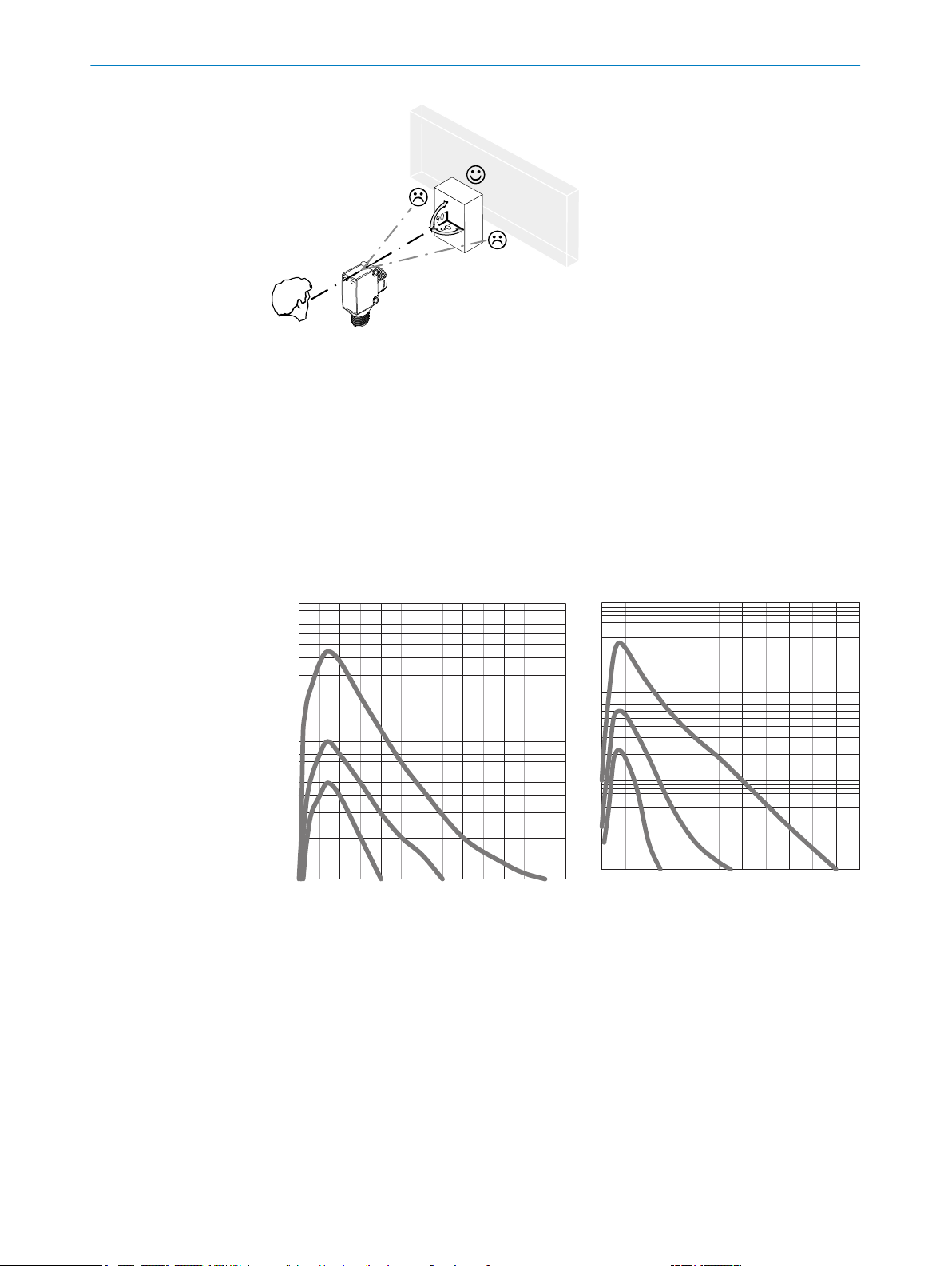

Abbildung 1: Ausrichtung
1.8.2 Die Einsatzbedingungen prüfen
Schaltabstand
Die Einsatzbedingungen prüfen: Den Schaltabstand und die Remissionsfähigkeit des
Objekts gemäß dem entsprechenden Diagramm anpassen [siehe Tabelle 10]. (x=
Schaltabstand, y= Funktionsreserve).
Während dieses Vorgangs kann ein Objekt vor einem Hintergrund nur erkannt werden,
wenn die Remissionsfähigkeit des Objekts deutlich höher als die des Hintergrunds ist
oder wenn der Abstand zwischen Objekt und Hintergrund ausreichend groß ist.
Tabelle 10: % des Schaltabstands
0 100 200 300 400 500 600
100
10
1
Funktionsreserve
Abstand in mm
3
2
1
Abbildung 2: Rotlicht
0
1.000
100
10
1
Funktionsreserve
400200 1.000600 800
Abstand in mm
3
2
1
Abbildung 3: Infrarotlicht
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

y
x

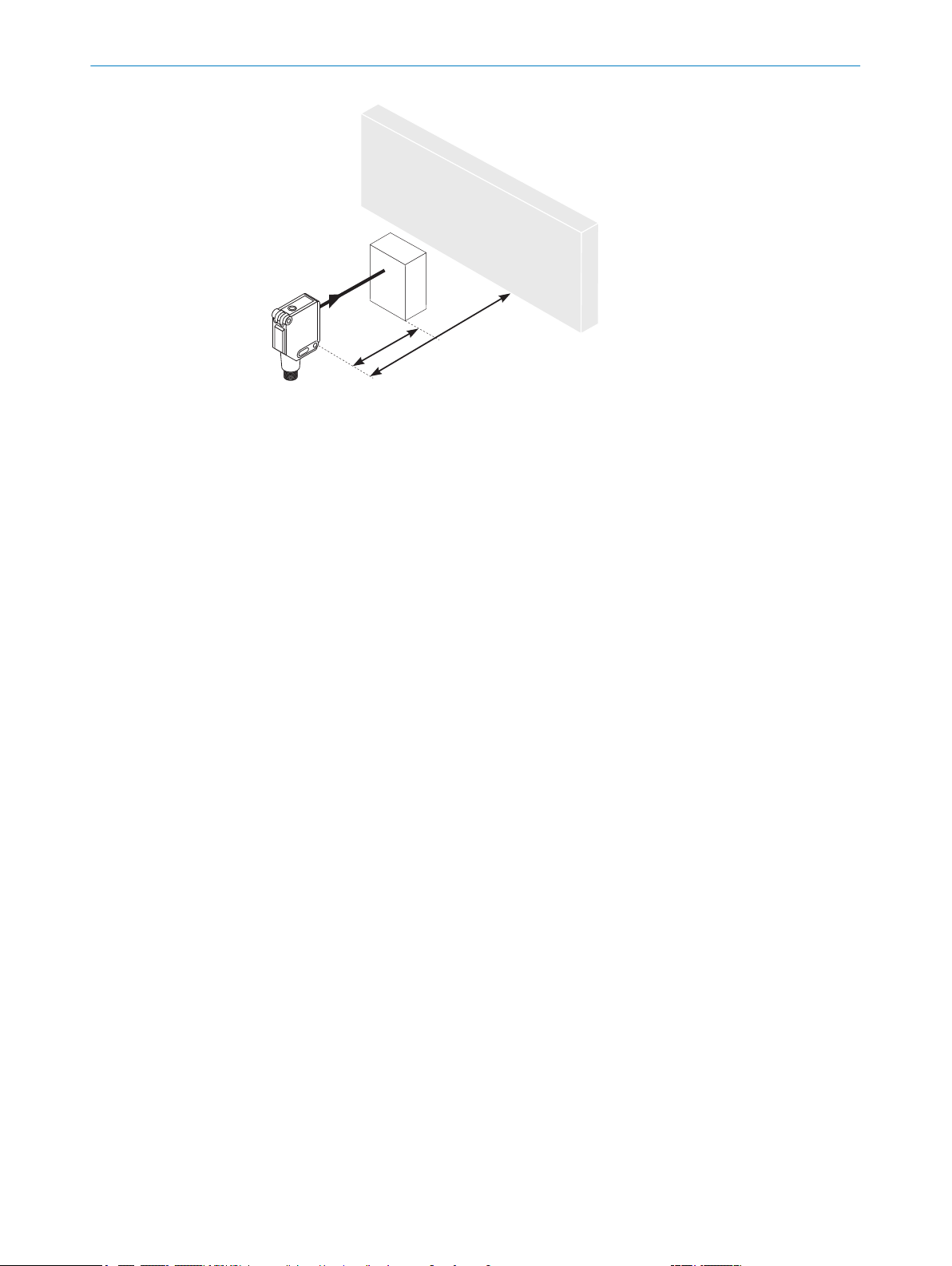

Abbildung 4: Beschreibung der Schaltabstandsbereiche
1.8.3 Einstellung
Einstellung des Schaltabstands
Sensor, der nicht eingestellt werden kann: Der Sensor ist justiert und betriebsbereit.
Mithilfe der Grafik die Funktion überprüfen. Wenn sich der Schaltausgang nicht ent‐
sprechend der Grafik verhält, die Einsatzbedingungen prüfen. Siehe Abschnitt zur Feh‐
lerdiagnose.
Sensor mit Potentiometer (ohne IO-Link):
Der Schaltabstand wird mit dem Potentiometer (Typ: 270°) im Verhältnis zum Hinter‐
grund angepasst.
Drehung im Uhrzeigersinn: Schaltabstand erhöht; Drehung gegen den Uhrzeigersinn:
Schaltabstand verringert.
Das Potentiometer im Uhrzeigersinn drehen, bis die gelbe Anzeige-LED aufleuchtet.
Wenn ein Objekt im Strahlweg platziert wird, muss sich die gelbe Anzeige-LED abschal‐
ten. Leuchtet die gelbe Anzeige-LED weiter, wenn ein Objekt im Strahlweg platziert wird,
die Anpassung wiederholen.
Sensor mit Potentiometer (mit IO-Link):
Der Schaltabstand wird mit dem Potentiometer (Typ: 270°) im Verhältnis zum Hinter‐
grund angepasst.
Drehung im Uhrzeigersinn: in Teach-in-Modus; Drehung gegen den Uhrzeigersinn: in
Ausführungsmodus. Das Potentiometer im Uhrzeigersinn in den Teach-in-Modus dre‐
hen, bis die gelbe LED beginnt zu blinken. Das Objekt im gewünschten Schaltabstand
platzieren. Das Potentiometer gegen den Uhrzeigersinn in den Ausführungsmodus dre‐
hen, bis die gelbe LED aufhört zu blinken. Die gelbe LED sollte dauerhaft leuchten. Das
Objekt aus dem Lichtstrahl entnehmen. Daraufhin erlischt die LED.
BETRIEBSANLEITUNG
8017851.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HTE18 19
Irrtümer und Änderungen vorbehalten

0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
Sensing range min. Sensing range max.
Set switching point
Abbildung 5: Anzeige der Signalstärke während der Justage
Die optimale Einstellung kann mithilfe der Anzeige der Signalstärke auf der Rückseite
des Sensors erreicht und überprüft werden. Die LEDs der Signalstärkenanzeige leuch‐
ten entsprechend der Objektposition und des eingestellten Schaltpunkts. Wenn keine
LEDs oder nur die roten LEDs leuchten, befindet sich das Objekt vor dem eingestellten
Schaltpunkt und kann nicht detektiert werden. Die erste gelbe LED leuchtet auf, wenn
sich das Objekt hinter dem eingestellten Schaltpunkt befindet. Mehr grüne LEDs leuch‐
ten auf, wenn das Objekt weiter von der Lichtschranke weg in den Hintergrund bewegt
wird (siehe Abbildung 5). Der Sensor ist justiert und betriebsbereit. Mithilfe der Grafik
siehe Tabelle 1, Seite 7 die Funktion überprüfen. Wenn sich der Schaltausgang nicht
entsprechend der Grafik verhält, die Einsatzbedingungen prüfen. Siehe Abschnitt zur
Fehlerdiagnose.
Informationen zur Anpassung des IO-Link Schaltabstands sind in der beiliegenden
Betriebsanleitung für die IO-Link Lichtschranke zu finden.
Der Sensor ist justiert und betriebsbereit.
1.8.4 Zusatzfunktionen
Alarm-/Health-Ausgang
Der Sensor (HTE18) verfügt über einen Vorausfallmeldeausgang („Q2“ im Anschluss‐
schema[B], bei gewählter Alarm-Option), der meldet, wenn die Signalstärke des emp‐
fangenen Lichts nicht ausreichend ist. Mögliche Ursachen: Verschmutzung von Sensor,
Sensor ist dejustiert. Im Gutzustand: LOW (UV< V); bei zu starker Verschmutzung: HIGH
(>+UV- V). Dabei blinkt die Anzeige-LED.
Health-Ausgang: Der Sensor (HTE18) verfügt über einen Gesundheitszustandsmelde‐
ausgang ("Q2" im Anschlussschema [B], bei gewählter Health-Option), der meldet,
wenn die Signalstärke des empfangenen Lichts ausreichend ist. Mögliche Ursachen,
wenn die Signalstärke nicht ausreichend ist: Verschmutzung der Sensoren, Sensoren
sind dejustiert oder Leitung ist beschädigt. Im Gutzustand: HIGH (>+UV- V), bei zu
starker Verschmutzung oder Leitungsunterbrechung LOW (UV < V). Dabei blinkt die
Anzeige-LED.
Zeittypen
Zeittypen: HTE18 mit optionaler Einstellung der EIN- oder AUS-Verzögerung: t0= keine
Zeitverzögerung, t1= Zeitverzögerung, wenn Objekt detektiert wird, t2= Zeitverzöge‐
rung, wenn kein Objekt detektiert wird. Die Zeiteinstellung kann mit dem Potentiometer
gemäßA ausgewählt werden.
Die Zeitstufen können zwischen 0 und 2Sekunden festgelegt werden.
BETRIEBSANLEITUNG
20 B E T R I E B S A N L E I T U N G | HTE18 8017851.1HW2/2022-11-14 | SICK
