SICK WL34 User manual

OPERATING INSTRUCTIONS
WL34
Compact photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
WL34
Kompakt-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
W34
WL34
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 6
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 7
6 Zusatzfunktionen..................................................................... 11
7 Inbetriebnahme....................................................................... 12
8 Geräte mit besonderen Merkmalen....................................... 14
9 Störungsbehebung.................................................................. 14
10 Demontage und Entsorgung................................................... 15
11 Wartung.................................................................................... 15
12 Technische Daten.................................................................... 15
13 Anhang..................................................................................... 17
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
2.1 Bestimmungsgemäße Verwendung
3 Produktbeschreibung

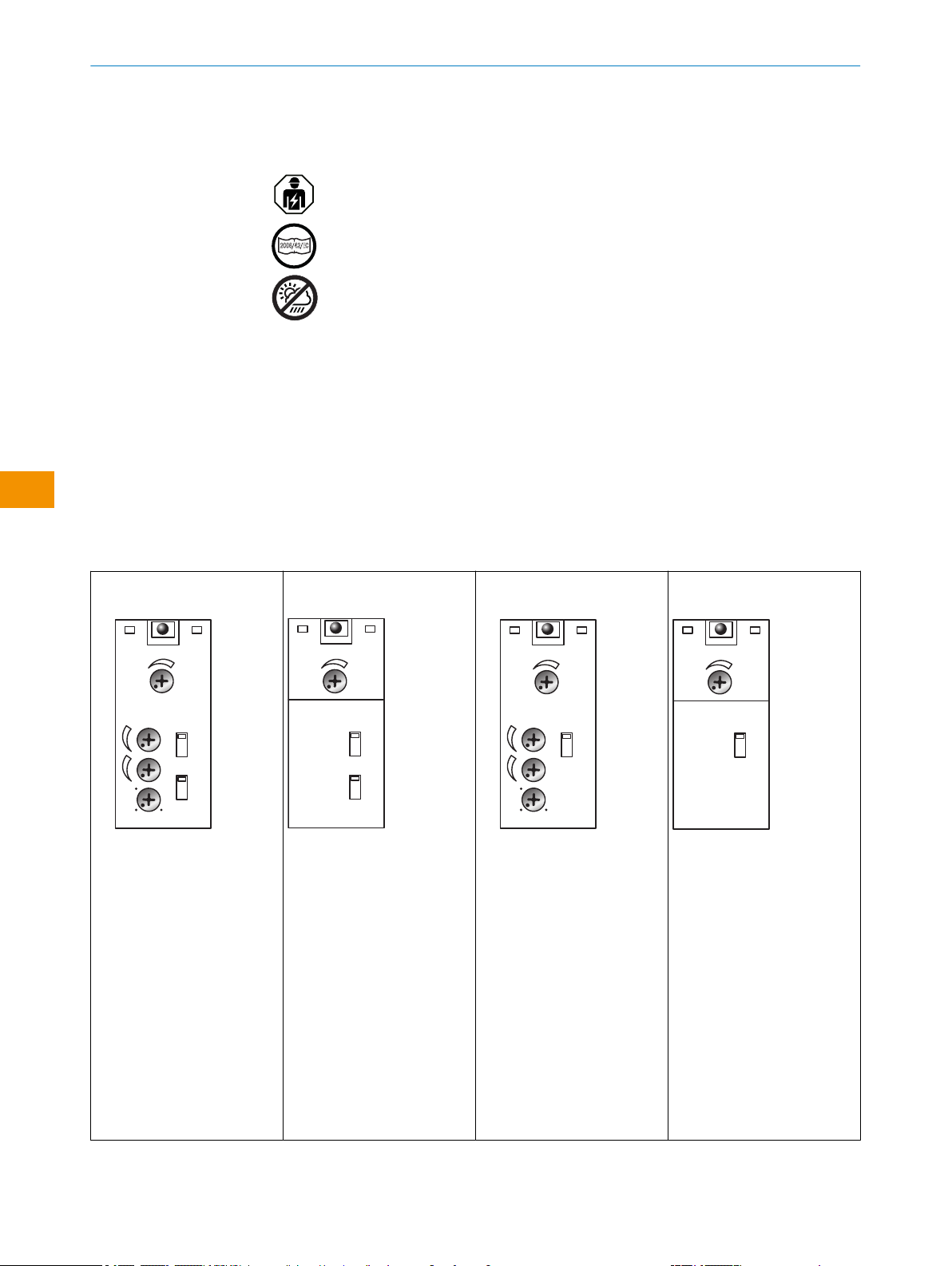

3.1 Bedien- und Anzeigeelemente
Tabelle 1: Anzeige- und Bedienelemente
WL34-Bx4x
t2
t2
t1
t1
t1+ t2
t0
PNP
NPN
D
H
1
2
3
6
4
5
7
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung der Empfindlich‐
keit
3Schalter: hell (H) /
dunkel (D)
4Schalter: NPN / PNP
5Potentiometer: Einstel‐
lung Zeitverzögerung
t2
6Potentiometer: Einstel‐
lung Zeitverzögerung
t1
7Potentiometer: Einstel‐
lung Zeitstufe
WL34-Xx3x
PNP
NPN
D
H
1
2
3
4
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung der Empfindlich‐
keit
3Schalter: hell (H) /
dunkel (D)
4Schalter: NPN / PNP
WL34-Rx4x
t2
t2
t1
t1
t1+ t2
t0
D
H
1
2
3
5
4
6
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung der Empfindlich‐
keit
3Schalter: hell (H) /
dunkel (D)
4Potentiometer: Einstel‐
lung Zeitverzögerung
t2
5Potentiometer: Einstel‐
lung Zeitverzögerung
t1
6Potentiometer: Einstel‐
lung Zeitstufe
WL34-Rx3x
D
H
1
2
3
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung der Empfindlich‐
keit
3Schalter: hell (H) /
dunkel (D)
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

4 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 2 Nm beachten.
5 Elektrische Installation
5.1 Hinweise zur Elektroinstallation
WICHTIG
Geräteschaden durch falsche Versorgungsspannung!
Eine falsche Versorgungsspannung kann zu einem Geräteschaden führen.
■Gerät nur mit einer sicheren Schutzkleinspannung (SELV/PELV) betreiben.
■Der Sensor ist ein Gerät der Schutzklasse III.
■Gerät nur mit LPS (Limited Power Source) gemäß IEC 62368-1 oder NEC Class 2
Netzteil betreiben.
WICHTIG
Geräteschaden oder unvorhergesehener Betrieb durch Arbeiten unter Spannung!
Das Arbeiten unter Spannung kann zu einem unvorhergesehenen Betrieb führen.
■Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen.
■Elektrische Anschlüsse nur im spannungslosen Zustand verbinden und trennen.
■Die Elektroinstallation nur durch qualifizierte Elektrofachkraft ausführen.
■Bei Arbeiten in elektrischen Anlagen die gängigen Sicherheitsvorschriften beach‐
ten!
■Versorgungsspannung für das Gerät erst nach Abschluss der Anschlussarbeiten
und sorgfältiger Prüfung der Verdrahtungsarbeiten einschalten.
■Bei Verlängerungsleitungen mit offenem Ende darauf achten, dass sich blanke
Aderenden nicht berühren (Kurzschlussgefahr bei eingeschalteter Versorgungs‐
spannung!). Adern entsprechend gegeneinander isolieren.
■Aderquerschnitte der anwenderseitig zuführenden Versorgungsleitung gemäß gül‐
tiger Normen wählen.
■Betrieb in kurzschlussgeschütztem Netz bei max. 8 A.
HINWEIS
Verlegung von Datenleitungen
■Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
■Einwandfreies und vollständiges Schirmungskonzept ausführen.
■Leitungen stets EMV-gerecht verlegen und verdrahten, um Störeinflüsse zu vermei‐
den, z. B. von Schaltnetzteilen, Motoren, getakteten Reglern und Schützen.
■Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Die IP-Schutzart wird für das Gerät nur bei folgenden Bedingungen erreicht:
■Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt.
Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben!
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 7
Irrtümer und Änderungen vorbehalten
de

5.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten: wenn der Deckel geöffnet ist, kann der
Stecker nach horizontal und vertikal geschwenkt werden
– Klemmenanschluss: Zulässigen Leitungsdurchmesser von 5 bis 10 mm beach‐
ten. Wenn der Deckel geöffnet ist, kann die M16-Verschraubung nach horizontal
und vertikal geschwenkt werden. M16-Verschraubung lösen und Dichtungsstop‐
fen entfernen. Spannungsfreie Versorgungsleitung durchführen und Sensor nach
Tabelle 2 und Tabelle 4 anschließen. M16-Verschraubung mit Dichtung wieder
anziehen, damit die IP-Schutzart des Gerätes sichergestellt wird.

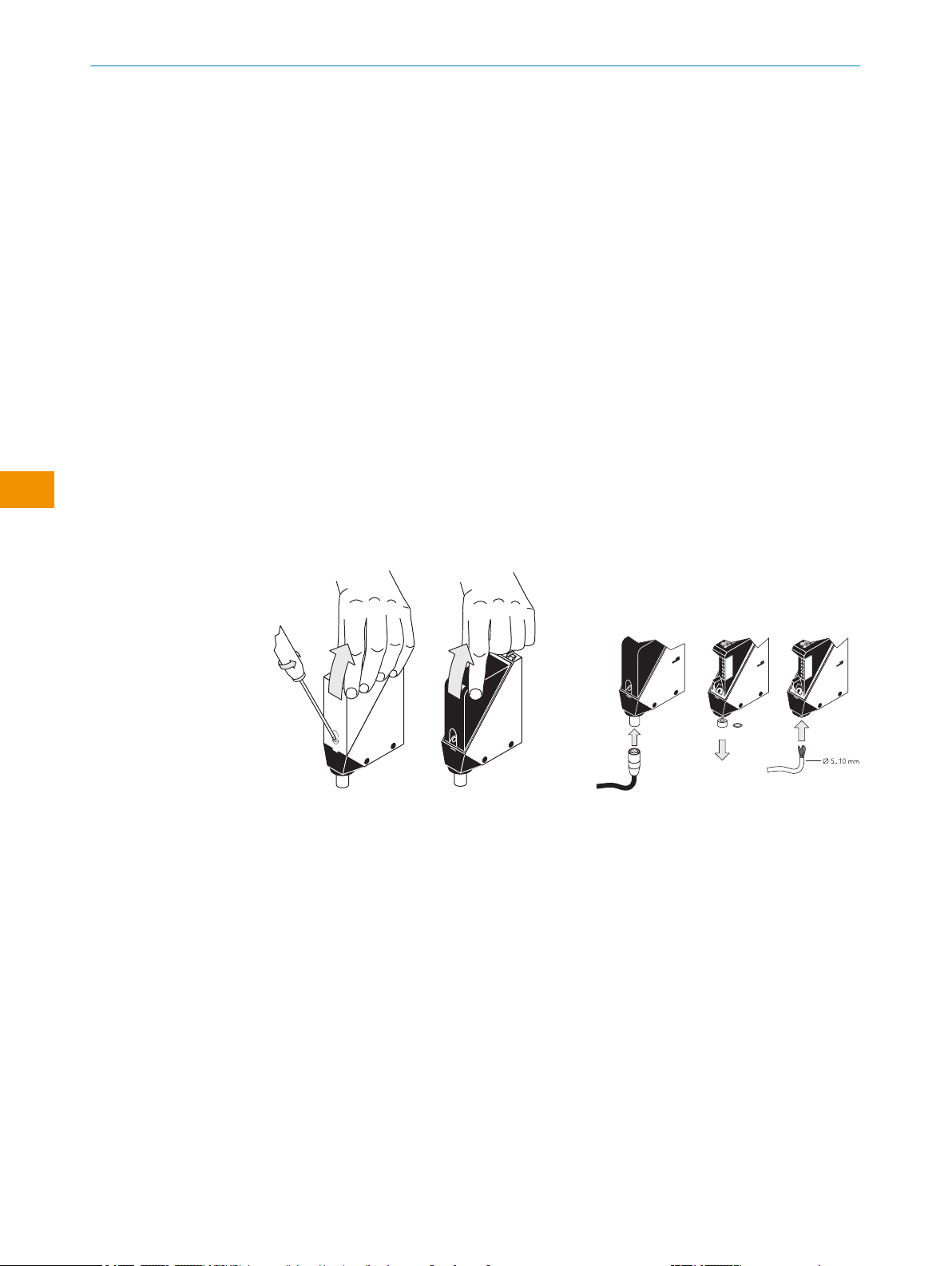

Abbildung 1: Öffnen des Sensors Abbildung 2: Elektrischer Anschluss
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
5.4 Hinweise zur Pinbelegung
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•BN = braun
•WH = weiß
•BU = blau
•BK = schwarz
•n.c. = nicht angeschlossen
•Q = Digitalausgang
•TE / Test = Testeingang (siehe Tabelle 2 und Zusatzfunktionen)
•Alarm = Alarmausgang (siehe Tabelle 2 und Zusatzfunktionen)
•L+ = Versorgungsspannung (UB)
•M = Masse
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

5.5 WL34-Bxxx, WL34-Vxxx
UB: 10 ... 30 V DC, siehe "Technische Daten", Seite 15
Tabelle 2: DC
WL34- B3x3 B2x0 V2x0 B4x0 V5x0
1+ (L+) + (L+) + (L+) + (L+) + (L+)
2- (M) - (M) - (M) Test Test
3Q/Q- Alarm - (M) - (M)
4-Q/QQ/QQ/QQ/Q
5- Test Test - Alarm
IN = 4 A
1 2 3 4 5
0.14 ...
1.5 mm2
IN = 4 A
1 2 3 4 5
0.14 ...
1.5 mm2
IN = 4 A
12
4 3
12
4 3
5
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 9
Irrtümer und Änderungen vorbehalten
de

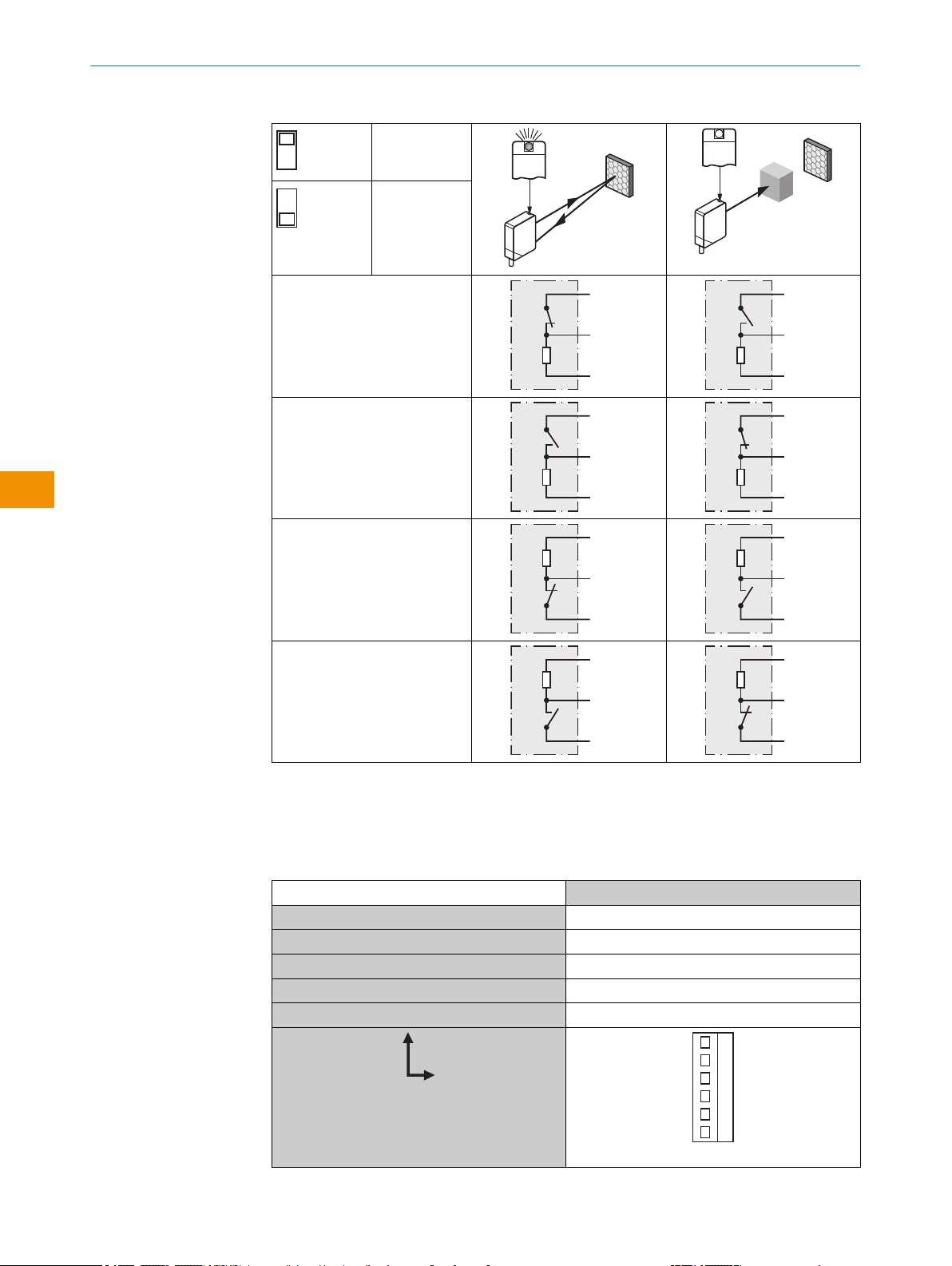

Tabelle 3: DC
H
D
3
NPN
PNP
4
H, PNP: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, PNP: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
H, NPN: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, NPN: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
5.6 WL34-Rxxx
UB 20 V ... 250 V AC/DC, siehe "Technische Daten", Seite 15
Tabelle 4: AC/DC
WL34-R2x0
1L1
2N
3Relais
4Relais
5Relais
1 2 3 4 5
0.14 ... 1.5 mm2
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: AC/DC Relais
Relais
H
D
3WL34-R2x0
H
3
4
5
3
4
5
Imax. = 4A@250V AC
4A@24V DC
0.125A@250 V DC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WL34-Vxxx) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema [siehe "WL34-Bxxx, WL34-Vxxx", Seite 9]), der meldet,
wenn der Sensor nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-
LED. Mögliche Ursachen: Verschmutzung von Sensor oder Reflektor, Sensor ist dejus‐
tiert. Im Gutzustand: LOW (0), bei zu starker Verschmutzung HIGH (1).
Tabelle 6: Alarm
Alarm (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 11
Irrtümer und Änderungen vorbehalten
de

Testeingang
Testeingang: Die Sensoren WL34-B / -V verfügen über einen Testeingang („TE“
oder „Test“ im Anschlussschema [siehe "WL34-Bxxx, WL34-Vxxx", Seite 9 und siehe
Tabelle 7]), mit dem der Sender ausgeschaltet und somit die ordnungsgemäße Funk‐
tion des Sensors überprüft werden kann: Bei Verwendung von Leitungsdosen mit LED-
Anzeigen ist darauf zu achten, dass der TE entsprechend belegt ist.
Es darf sich kein Objekt zwischen Sensor und Reflektor befinden, Testeingang akti‐
vieren (siehe Anschlussschema [siehe "WL34-Bxxx, WL34-Vxxx", Seite 9 und siehe
Tabelle 7], TE nach 0V bei PNP) (PNP: TE → M; NPN: TE → L+). Sende-LED wird
abgeschaltet, bzw. es wird simuliert, dass ein Objekt erkannt wird. Zur Überprüfung der
Funktion die folgende Tabelle heranziehen. Verhält sich der Schaltausgang nicht gemäß
der folgenden Tabelle, Einsatzbedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.
Tabelle 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
1Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote Sen‐
delichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht auf den
Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe Abbildung 3
und Abbildung 4]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.
Abbildung 3: Ausrichtung Abbildung 4: Ausrichtung 2
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

2Schaltabstand

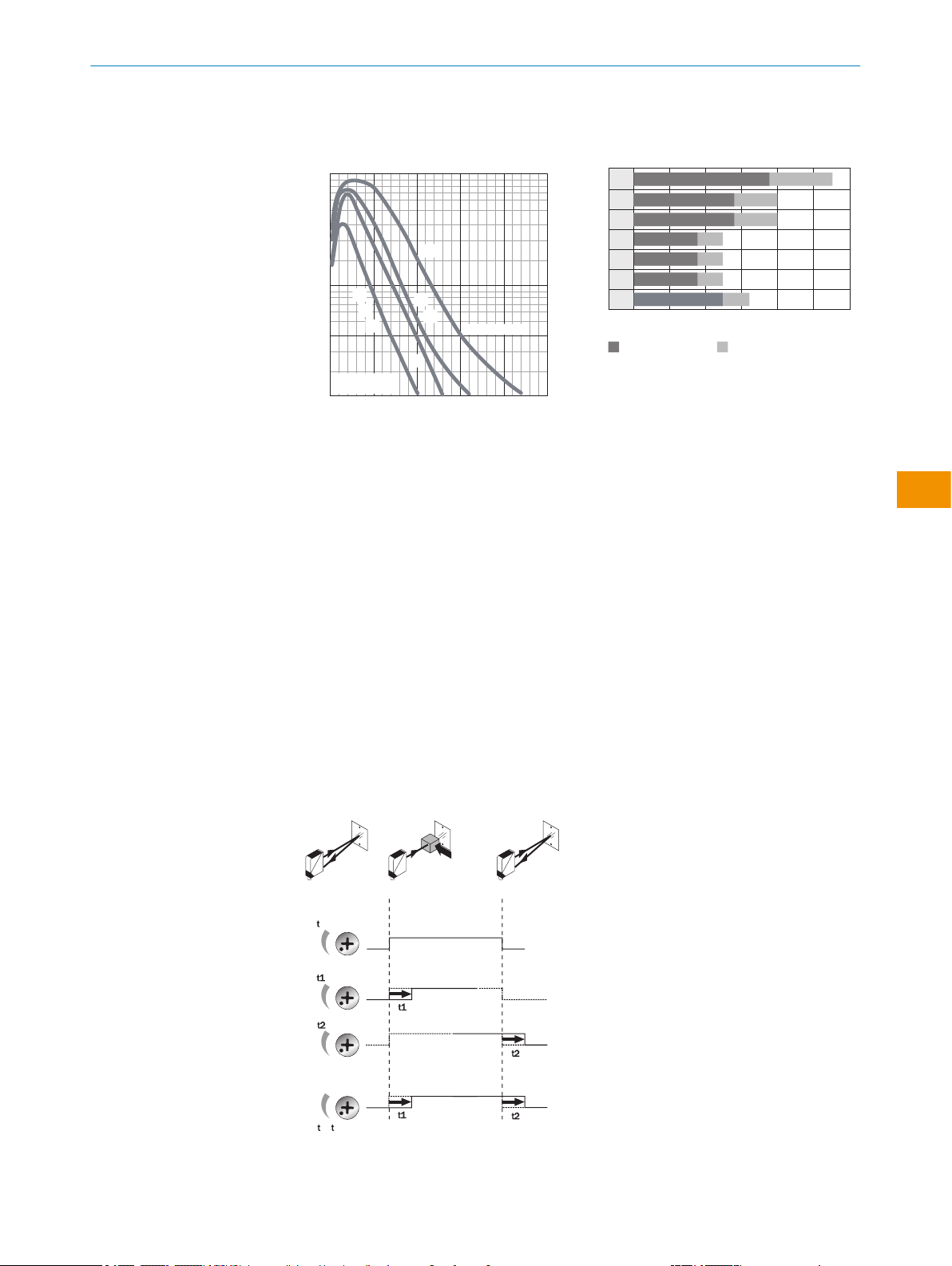

Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [siehe folgende
Abbildung] abgleichen (x = Schaltabstand, y = Funktionsreserve).
100
10
1
Schaltabstand
typ. max.
Schaltabstand
m 5 10 15 20 25
Abstand in m
1
2
3
4
5
6
7
Abbildung 5: Kennlinie
04 8 12 16 20 24
5
6
4
3
2
1
Abstand in m
Schaltabstand
11 16
15 22
Schaltabstand max.
7
11 160,03
0,03
0,03
710 0,03
10 13 0,15
710 0,03
710 0,03
1Reflektor PL80A
2Reflektor PL50A
3Reflektor PL40A
4Reflektor PL30A
5Reflektor PL20A
6Reflexionsfolie Diamond Grade
7Reflektor C110A
3Einstellung Empfindlichkeit
Sensor mit Potentiometer: Deckel und Schutzhaube des Sensors öffnen; darauf achten,
dass kein Schmutz in das Gerät gelangt.
Mit dem Potentiometer (Art: ohne Anschlag) wird die Empfindlichkeit eingestellt. Drehung
nach rechts: Erhöhung der Funktionsreserve, Drehung nach links: Verringerung der Funkti‐
onsreserve. Wir empfehlen, das Potentiometer auf "Maximal" zu stellen. Bei depolarisieren‐
den Oberflächen kann eine geringere Funktionsreserve empfehlenswert sein.
Sensor ist eingestellt und betriebsbereit.
4Einstellung Zeitfunktionen
WL34-xx4x: t0 = keine Zeitverzögerung, t1 = Zeitverzögerung, t2 = Zeitverzögerung; für -R
gilt: 0 = Relais inaktiv, 1 = Relais aktiv. Zeitstufenwahlschalter, einstellbar am Gerät gemäß
der folgenden Grafik.
Zeitstufen: 0,5 ... 10 s einstellbar.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Abbildung 6: Zeitfunktionen
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 13
Irrtümer und Änderungen vorbehalten
de

8 Geräte mit besonderen Merkmalen
WL34-B430S01, WL34-R230S02: voreingestellt auf dunkelschaltend
WL34-B430S03: Pin 2: nicht angeschlossen (ohne Testeingang)
9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle 8: Störungsbehebung
LED / Fehlerbild Ursache Maßnahme
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf den
Reflektor ausgerichtet ist und
kein Objekt im Strahlengang
ist.
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
kein Objekt im Strahlengang,
kein Ausgangssignal
Testeingang (Test) ist nicht
korrekt angeschlossen
Anschluss des Testeingangs
prüfen. Bei Verwendung von
Leitungsdosen mit LED-Anzei‐
gen ist darauf zu achten, dass
der Testeingang entsprechend
belegt wird.
Gelbe LED blinkt, wenn Alarm
vorhanden dann entsprechen‐
des Ausgangssignal beachten.
Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf den Reflektor aus‐
richten / Reinigung der opti‐
schen Flächen (Sensor und
Reflektor) / falls Potentiome‐
ter auf max. Empfindlichkeit
eingestellt: Abstand zwischen
Sensor und Reflektor verrin‐
gern sowie Reflektortyp über‐
prüfen / Reflektor eignet sich
nicht für gewählte Applikation
(wir empfehlen, ausschließlich
SICK-Reflektoren zu verwen‐
den) / Schaltabstand überprü‐
fen und ggf. anpassen. /
Abstand zwischen Sensor und
Reflektor ist zu groß
Signalunterbrechungen bei
Objektdetektion
Depolarisierende Eigenschaft
der Objektoberfläche (z.B.
Folie), Umspiegelung
Empfindlichkeit reduzieren
oder Sensorposition verän‐
dern
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

10 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Reinigen der optischen Oberflächen und des Gehäuses
•Verschraubungen und Steckverbindungen zu überprüfen
Reinigung
WICHTIG
Geräteschaden durch unsachgemäße Reinigung!
Eine unsachgemäße Reinigung kann zu einem Geräteschaden führen.
■Nur empfohlene Reinigungsutensilien und Reinigungsmittel verwenden.
■Keine spitzen Gegenstände zum Reinigen verwenden.
bReinigen Sie die optischen Flächen in regelmäßigen Abständen und bei Ver‐
schmutzung mit einem fusselfreien Optiktuch (Artikelnummer4003353) und
Kunststoffreiniger (Artikelnummer5600006). Das Reinigungsintervall hängt im
Wesentlichen von den Umgebungsbedingungen ab.
Es dürfen keine Veränderungen an Geräten vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐
schen Daten stellen keine schriftliche Garantie dar.
12 Technische Daten
Tabelle 9: Technische Daten
WL34-B / -V -R
Schaltabstand (mit Reflektor PL80A) 0.03 ... 15 m 0.03 ... 15 m
Schaltabstand max. (mit Reflektor PL80A) 0.03 ... 22 m 0.03 ... 22 m
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 15
Irrtümer und Änderungen vorbehalten
de

WL34-B / -V -R
Lichtfleckgröße / Abstand Ø 250 mm (15
m)
Ø 250 mm (15
m)
Versorgungsspannung UBDC 10 ... 30 V AC / DC 20 ...
250 V1)
Ausgangsstrom Imax. 100 mA
Schaltstrom (Schaltspannung) Imax. 4 A @ 250 V AC,
4 A @ 24 V DC,
0.125 A @ 250 V
DC2)
Schaltfrequenz 1000 Hz3) 10 Hz 3)
Ansprechzeit ≤ 500 µs4) ≤ 10 ms4)
Schutzart5) IP67 IP67
Schutzklasse II6) II6)
Schutzschaltungen A, B, C7) A, C7)
Umgebungstemperatur Betrieb –40 °C ... +60
°C
–40 °C ... +60
°C
1) Grenzwerte; Klemmenanschluss: zulässige Leiterquerschnitte 0,14 bis 1,5 mm2, Stecker: ≤ 4 A
2) Gebrauchskategorie: AC-15, DC-13 (EN 60947-1)
3) Mit Hell- / Dunkelverhältnis 1:1
4) Signallaufzeit bei ohmscher Last
5) Nach EN 60529
6) Bemessungsisolationsspannung Ui 250 V AC, Überspannungskategorie II
7) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | WL34 8009201.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

12.1 Maßzeichnung
6
1
14,4
(0.57)
6
2
3
4
5
6
27
(1.06)
37
(1.46)
max. 32
(1.26) 14
(0.55)
14
(0.55)
6.5
(0.26)
10.5
(0.41) 14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
Abbildung 7: Maßzeichnung
1Visiernut
2Gelbe LED
3Mitte Optikachse / Sender
4Mitte Optikachse / Empfänger
5Durchgangsbohrung ø 5,5 mm, beidseitig für Sechskantmutter M5
6M16-Verschraubung bzw. Stecker um 90° schwenkbar
13 Anhang
13.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
BETRIEBSANLEITUNG
8009201.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WL34 17
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
WL34
Compact photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

Described product
W34
WL34
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
OPERATING INSTRUCTIONS
8009201.1DM8/2022-09-05 | SICK O P E R A T I N G I N S T R U C T I O N S | WL34 19
Subject to change without notice
en

Contents
1 About this document............................................................... 21
2 Safety information................................................................... 22
3 Product description................................................................. 22
4 Mounting.................................................................................. 22
5 Electrical installation............................................................... 23
6 Additional functions................................................................. 27
7 Commissioning........................................................................ 28
8 Devices with special features................................................. 30
9 Troubleshooting....................................................................... 30
10 Disassembly and disposal...................................................... 30
11 Maintenance............................................................................ 31
12 Technical data.......................................................................... 31
13 Annex........................................................................................ 33
OPERATING INSTRUCTIONS
20 O P E R A T I N G I N S T R U C T I O N S | WL34 8009201.1DM8/2022-09-05 | SICK
Subject to change without notice
en
